ORBIT阀门特点介绍
分子筛系统控制阀的选型与应用
分子筛系统控制阀的选型与应用摘要：本文探索并分析了煤化工液氮洗装置分子筛系统控制阀门的设计要求，选型，及应用效果。
详细剖析了提升杆轨道球阀的结构原理特点，从实际应用的角度，详述了使用中对阀门维修过程，及应用中阀门定期保养和需注意事项。
关键词：分子筛轨道球阀阀门维修一、概述在现代化煤化工装置系统中，原料气净化多采用低温甲醇洗，液氮洗工艺系统完成。
经低温甲醇洗处理后，原料气体中仍含有微量的二氧化碳和甲醇，为防止其在液氮洗低温下凝结堵塞冷箱内板翅式换热器。
因此，在原料气进入液氮洗系统冷箱前，需先脱除工艺气体中的甲醇和二氧化碳。
一般采用分子筛系统进行吸附脱除，分子筛装填在吸附器内，一般设两套。
一套吸附工作，一套再生，交替运行，切换周期为24小时。
由DCS系统通过程序控制现场多台阀门的运行，实现两台分子筛的自动切换。
吸附器的工作温度为-61.5℃/200℃，工作压力5.35/0.42MPa，再生气量为4500Nm3/h。
分子筛系统能否正常工作，主要决定因素系控制阀门的稳定可靠运行，由于工艺的高温高压等特点，因此对阀门提出了更高要求。
二、分子筛系统控制阀门的选型1.分子筛系统对阀门的技术要求1.1频繁动作：其阀门要求每天开启数次，无间断运行1至2年；1.2温度变化大：每个开关行程，系统温度都要历经从零下到几百度的变化。
1.3磨蚀现象：系统正常运行的情况下，干燥剂等会产生的粉尘将引起运动部件的过早磨损；1.4绝对的紧密封：任何一个工艺阀门的泄漏都将给分子筛操作带来不利的影响，能源将会由于热的再生气体漏到吸咐循环而被浪费，或者当湿气漏到再生循环使系统失去效率而导致整个循环过程延长。
1.5低压差条件下的密封性：为了避免损坏吸咐床，开关阀常在低压差条件下操作，弹簧加载或靠管线压力帮助密封的阀门在这种条件下将产生泄漏。
2.阀门的选型由于分子筛系统工艺控制要求苛刻，能满足工艺要求的阀门较少。
普通调节阀因主要用于通过流体的压力或流量的调节控制，此类阀门应用在分子筛系统无法满足零泄露的要求；气动蝶阀密封性能差，部分工厂选择三偏心蝶阀，控制精度差；球阀基本能满足使用要求，化工装置中常用球阀一般有两种结构：一种为浮动球阀，另一种为固定球阀。
球阀基础知识培训
2021/11/18
C. 依结构分为: 1.耳轴式(Trunnion) 2.浮动式(Floating)
2021/11/18
FLOATING BALL
浮动球
五、球阀构件
一般球阀有两个阀座，球 体两边各一个。使用球杆旋 转球体从而达到球阀在开关 之间的转换。耳轴通常被用 来保持球阀内球体位于阀体 中央。没有耳轴结构的球阀 就是通常所说的浮动球球阀。
球阀的密封座是可以横向移 动， 依靠弹弹簧使密封圈与球体 紧密密封。即使在阀体内压 力较低甚至没有压力的情况 下，依然能依靠弹簧使密封 圈与球体紧密密封。 有些球阀使用的O－形圈密封 结构而不是弹簧密封结构 。
2021/11/18
阀体的外部安装有注脂接头。即每个密封圈至少配备一个密封 接头。 如图所示：较大的球阀，每个阀座可能配备两具密封接头。一 些大尺径的球阀生产制造商甚至为每个阀座配备四个密封接头
2021/11/18
球阀的配置
球阀有多种外部接头，主要包括： 1.球阀两边各有一个阀座密封接头； 2.沿阀杆的阀杆密封接头一个； 3. 阀体泄压口或排污口，通常在阀体底部 4.阀体丝堵，位于阀门中心上半部； 5.有的阀门配置注脂口内止回阀； 6、球阀通常配置有俩个密封座； 阀杆的功能主要是用于阀门的开关，轴承的功能主要是 保持阀门在中心位置.如果没有轴承,就变成浮动球阀； 球阀可能设计有内部止回阀，该阀并不完全可靠。 危险：阀门在带压情况下禁止拆卸阀门配件！如果此时 从阀体上拆卸某项配件，管线压力将打飞该配件并象子 弹一样飞出。
2021/11/18
阀座密封
阀门缩写词
三、缩写词序号缩写词描述1 AARH Arithmetic Average Roughness Height算术平均粗糙度高度2 AGSS Angular Seating Surface角支持面3 AMB Ambient环境4 ANSI American National Standards Institute美国国家标准协会5 AO AdjustableOpening可调式开6 API American Petroleum Institute美国石油协会7 AS AlloySteel合金钢8 ASB Asbestos石棉9 ASBR AsbestosRubber石棉橡胶10 ASME American Society Of Mechanical Engineers美国机械工程师学会11 ASTM American Society Of Testing Materials美国材料及试验学会12 AV AngleValve角阀13 AWWA American Water Works Association美国自来水厂协会14 BV BallValve球阀15 BB BoltedBonnet螺栓连接阀盖16 BBE BevelBothEnds两端坡口端17 BC BoltedCover螺栓连接阀帽18 BE BevelEnd坡口端19 BLD BlindFlange盲法兰（法兰盖）20 BLS BellowsSealing波纹管密封21 BFW BoilerFeedWater锅炉给水22 BG BoltedGland螺栓连接填料压盖23 BLE Bevel Large End大端坡口端24 BLK Blank插板（盲板）25 BS BritishStandard英国标准26 BFV ButterflyValve蝶阀27 BTV BreathingValve呼吸阀28 BW ButtWelded对焊29 C Carbon / Carbon Content碳/碳含量30 CA CorrosionAllowance腐蚀裕量31 CV CheckValve止回阀32 CI CastIron铸铁33 CL Class等级34 COMM.CODECommodity Code商品代码35 CON Concentric同心36 CPL Coupling管箍37 CR ChloropreneRubber氯丁橡胶38 CS CarbonSteel碳钢39 DE S-Bolt Double End Stud Bolt双头螺柱40 DN NominalDiameter公称直径41 DR Drip Ring 排污环42 DSAW Double Side Arc Welding 双面埋弧焊43 DI Ductile Iron 球墨铸铁44 DV Diaphragm Valve 隔膜阀45 EB Extended Bonnet 延长阀盖46 ECC Encentric 偏心47 EFW Electrical Fusion Welding 电熔焊48 EL Elbow 弯头49 ENR STD Engineering Standard 工程标准50 EPDM Ethylene-Propylene-Diene Monomer 三元乙丙橡胶51 ERW Electrical Resistance Weld 电阻焊52 FCPL Full Coupling 双承口管箍53 FE 凹面/大凹面（密封面）54 FF Flat Face 全平面（密封面）55 FG Flexible Graphite 柔性石墨56 FLB Floating Ball 浮动式球阀57 FLG Flanged 法兰58 FNPT 60°Female NPT Threads60°NPT 内螺纹59 FP Full Port 全通径60 FRP Fiberglass-Reinforced Plastics 玻璃纤维增加塑料（玻璃钢） 61 FT S-BOLT Full Threaded Stud Bolt 全螺纹螺柱62 GSK Gasket 垫片63 GALV Galvanized 镀锌64 GBP Stainless Steel Wire & Flexible Graphite Braided Packing 不锈钢丝和柔性石墨纺织填料65 GBPR Stainless Steel Wire & Flexible Graphite Braided Packing+Flexible GraphitePacking Ring 不锈钢丝和柔性石墨纺织填料＋柔性石墨填料环66 GLV Globe Valve 截止阀67 GMG Grooved Metal Gasket 齿形金属垫片68 GO Gear Operation 齿轮操作69 GR Grade 级别70 GRAF Graphite 石墨71 GV Gate Valve 闸阀72 HAS-C Hastelloy-C 哈斯合金-C73 HCPL Half Coupling 单承口管箍74 HEX Hexagon 六角75 HHN Heavy Hexagonal Nut 重型六角螺母76 HF Hardening Face 表面硬化77 HFW High Frequency Weld 高频焊78 HPS High Pressure Service 高压介质79 HW Hand Wheel 手轮80 ID Inside Diameter 内径81 IR Inner Ring 内环82 ISO International Organization For Standardization 国际标准组织 83 IT Impact Test 冲击试验84 JS Jack Screw 顶丝螺纹85 LAT Lateral Tee 斜三通86 LB Pound 磅87 LF Female Face / Large Female 凹面/大凹面（密封面）88 LG Large Groove 大槽面（密封面）89 LGS Longitudinal Seam 纵向焊缝90 LJ Lap Joint 松套连接91 LM Male Face / Large Male 凸面/大凸面（密封面）92 LM/LF Large Male Face/ Large Female Face 大凸面/大凹面（密封面） 93 LN Lined 衬里94 LP Low Pressure 低压95 LR Long Radius 长半径96 LT Large Tongue 大榫面（密封面）97 LT / LG Large Tongue And Large Groove 大榫面和大槽面（密封面） 98 LTS Low Temperature System 低温系统99 LTCS Low Temperature Carbon Steel 低温碳钢100 LUG Lug Type 凸耳型101 MAX Maximum 最大102 MEG Metallic Envelope Gasket 金属包覆垫片103 MFR Manufacturer 制造商104 MH Metallic Hose 金属软管105 MI Malleable Iron 可锻铸铁106 MIN Minimum 最小107 MNPT 60º Male NPT Thread60ºNPT 外螺纹108 MP Medium Pressure 中压介质109 MSS American Valve & fitting Fabrication Standardization Association 美国阀门及配件工业制造商标准化协会110 MT Magnetic Particle Testing 磁粉检测111 MTO Material Take-Off 材料统计112 NB Non-Bonnet 非阀盖113 NBE Nipple Both Ends 两端短节114 NBR Nitrile-Butadiene Rubber 丁腈橡胶115 No Number 编号116 NPS Nominal Pipe Size 管子公称尺寸117 NPT National Taper Pipe (Thread) （美国）国家锥形管螺纹 118 NR Natural Rubber 天然橡胶119 NV Needle Valve 针形阀120 OCR Octagonal Ring Gasket 八角形环垫片121 OD Outside Diameter 外径122 OLET Out-Let 管嘴（支管台）123 OR Outer Ring 外环124 OS & Y Outside Screw And Yoke 支架式明杆外螺纹 125 OV Orbit Valve Orbit 阀门126 OVR Oval Ring Gasket 椭圆形环垫片127 P&ID Piping And Instrument Diagram 管道和仪表流程图 128 PP Polyethylene 聚丙烯129 PATN Pattern 型式130 PSB Pressure Sealing Bonnet 压力密封阀盖131 PBE Plain Both Ends 两端平端面132 PSC Pressure Sealing Cap 压力密封阀帽133 PE Plain End 平端面134 PLSO Plate Slip-On 板式平焊135 POE Plain One End 一端平端面136 PP Polyethylene 聚丙烯137 PPL Polyphenyl 聚苯138 PRESS Pressure 压力139 PSB Pressure Sealing Bonnet 压力密封阀盖140 PSC Pressure Sealing Cap 压力密封阀帽141 PSE Plain Small End 小端平端面142 PTFE Polytetrafluoroethylene 聚四氟乙烯143 PV Plug Valve 旋塞阀144 PVC Polyvinyl Chloride 聚氯乙烯145 PVDF Polyvinylidene Fluoride 聚偏二氟乙烯146 PWHT Post Welding Heat Treatment 焊后热处理147 R Radius 半径148 R2 55° Taper Pipe External Thread55°锥管外螺纹 149 Rc 55° Taper Pipe Internal Thread55°锥管内螺纹 150 RCPL Reducing Coupling 异径管箍151 RED Reduced 异径152 REP Reduced Port 缩径153 RF Raised Face 突台面（密封面）154 RFG Reinforced Flexible Graphite 增强柔性石墨板 155 RJ （RTJ ） Ring Joint (Ring Trough Joint) 环连接（环槽连接密封面） 156 RJG Metallic Ring Joint Gasket 金属环连接垫片 157 RP Reinforcing Pad 补强板158 RSG Reinforced Sheet Gasket 增强板式垫片159 RT Radiographic Test 射线检测160 RTFE Reinforced Polytetrafluoroethylene 增强聚四氟乙烯 161 RV Relief Valve 安全阀162 S & B Spacer & Blank 垫环和插板（盲板）163 S-BOLT Stud Bolt 双头螺柱164 SBR Styrene Butadiene Rubber 丁苯橡胶165 SS Stainless Steel 不锈钢166 SAW Submerged Arc Weld 埋弧焊167 SB Spectacle Blank 8字盲板 168 SCV Stop Check Valve 截止止回阀 169 SCH Schedule 表号 170 SEY Side Entry 侧装式 171 SF Small Female Face 小凹面（密封面） 172 SFR Synthetic Fiber Rubber 合成纤维橡胶 173 SG Small Groove 小槽面（密封面） 174 SM Small Male Face 小凸面（密封面） 175 SMLS Seamless 无缝 176 SNIP Swaged Nipple 异径短节 177 SO Slip-On 平焊 178 SPS Spiral Seam 螺旋缝 179 SR Short Radius 短半径 180 SRT T-Type Strainer T-型过滤器 181 SRY Y-Type Strainer Y-型过滤器 182 ST Steam Trap 蒸汽疏水器 183 STD Standard 标准 184 STHU Straight-Through 直通 185 STL Stellite 斯太立合金 186 SV Safety Valve 安全阀 187 SW Socket Welding 承插焊 188 SWB Seal Weld Bonnet 密封焊阀盖 189 SWG Spiral Wound Gasket 缠绕式垫片 190 SWNG Swing Type 旋启式 191 TB Threaded Bonnet 螺纹连接阀盖 192 TBE Threaded Both Ends 两端螺纹端 193 TE Threaded End 螺纹端 194 TEMP Temperature 温度 195 TEY Top Entry 顶装式 196 THK Thickness 厚度 197 THR Thread 螺纹 198 TLD Tilting Disc 倾斜式阀板 199 TOE Thread One End 一端螺纹端 200 TRI-ECC Thr-Eccentric 三偏心 201 TRUB Trunion Ball 固定式球阀 202 UG Underground 地下 203 UT Ultrasonic Test 超声波检测 204 WAF Wafer 对夹 205 WB Welding Bonnet 焊接连接阀盖 206 WN Welding Neck 对焊法兰颈 207 WQF Weld Factor 焊缝系数 208 WRC WIRE CLOTH 金属丝编织物。
轨道球阀及控制简介资料
1
2
轨道球阀目前使用情况
Orbit品牌的气动活塞式：
8寸 轨道球阀： ANSI CLASS:
4台 600LB
Orbit品牌的气动薄膜式：
3寸 轨道球阀： ANSI CLASS:
7台 600LB
3
轨道球阀在工艺系统分布情况
4
ห้องสมุดไป่ตู้
轨道球阀顺序动作图
5
轨道球阀动作原理
1
6
轨道球阀动作原理
7
轨道球阀动作原理
8
轨道球阀动作原理
9
轨道球阀阀体内部结构
10
轨道球阀阀芯
11
活塞式执行器本体内部结构
12
活塞式执行器手轮内部结构
液压开，手轮关双作用式
13
膜片式执行器本体内部结构
14
膜片式执行器手轮内部结构
手轮开关双作用式 15
执行器气控制回路
16
执行器气控制回路
1.双作用执行器 2.两位五通双作用电磁阀 3.可调式泄放阀 4.仪表气过滤调压阀 5.三通开关阀 6.三通手操阀
谢谢各位！
薄膜式执行器自动模式下各阀门状态
恢 复 到 自 动 位 置
三通手操阀手 柄打到与仪表 管线平行位置
22
薄膜式执行器手动模式操作方法
三通手操阀手柄打到 与仪表管线垂直位置
扭 松 固 定 销
注意： 当使用手轮强制打开或关闭阀门时，必须将两个
三通手操阀手柄打到与仪表管线垂直位置，将执行器 膜片腔23室与大气连通。
17
轨道球阀安装注意事项
➢ 轨道球阀安装时阀门的 建议压力端要安装在管 线的高压端
➢ 阀门建议压力端的缩写 “PREF ,PRESS END” 打印在法兰端面上，并 涂有红漆进行标识。

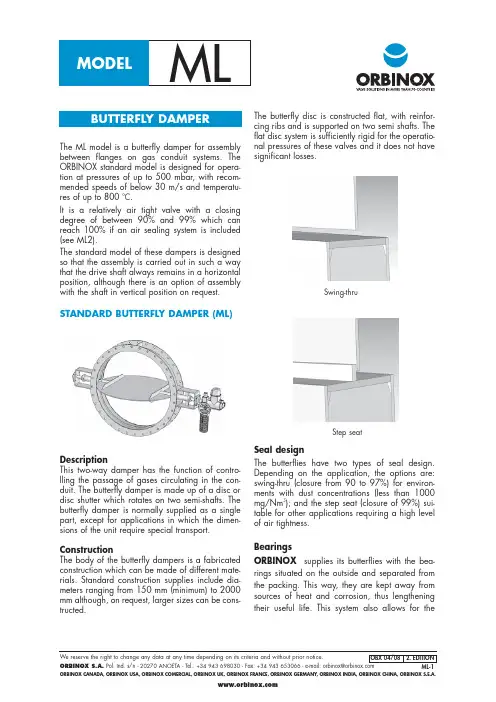

orbinox阀门介绍
BUTTERFLY DAMPERThe ML model is a butterfly damper for assembly between flanges on gas conduit systems. The ORBINOX standard model is designed for opera-tion at pressures of up to 500 mbar, with recom-mended speeds of below 30 m/s and temperatu-res of up to 800 ºC .t is a relatively air tight valve with a closing degree of between 90% and 99% which can reach 100% if an air sealing system is included (see ML2).The standard model of these dampers is designed so that the assembly is carried out in such a way that the drive shaft always remains in a horizontal position, although there is an option of assembly with the shaft in vertical position on request.STANDARD BUTTERFLY DAMPER (ML)DescriptionThis two-way damper has the function of contro-lling the passage of gases circulating in the con-duit. The butterfly damper is made up of a disc or disc shutter which rotates on two semi-shafts. The butterfly damper is normally supplied as a single part, except for applications in which the dimen-sions of the unit require special transport.ConstructionThe body of the butterfly dampers is a fabricated construction which can be made of different mate-rials. Standard construction supplies include dia-meters ranging from 150 mm (minimum) to 2000mm although, on request, larger sizes can be cons-tructed.The butterfly disc is constructed flat, with reinfor-cing ribs and is supported on two semi shafts. The flat disc system is sufficiently rigid for the operatio-nal pressures of these valves and it does not have significant losses.Seal designThe butterflies have two types of seal design.Depending on the application, the options are:swing-thru (closure from 90 to 97%) for environ-ments with dust concentrations (less than 1000mg/Nm 3); and the step seat (closure of 99%) sui-table for other applications requiring a high level of air tightness.BearingsORBINOX supplies its butterflies with the bea-rings situated on the outside and separated from the packing. This way, they are kept away from sources of heat and corrosion, thus lengtheningtheir useful life. This system also allows for theSwing-thruStep seatchanging of the packing without having to remove the bearing, which will make future maintenance tasks easier.InsulationORB I NOX supplies its valves prepared for an outer insulation of 200 mm. A space has been left free in order to change bearings and packings in the future without the need to remove said insula-tion.BUTTERFLY DAMPER WITH SEALING SYSTEM (ML2)DescriptionThe butterfly damper with sealing system is compri-sed of two butterflies. The seal is created in the space between these two discs, injecting ambient air at a higher pressure than that of the gases cir-culating in the conduits. The system creates a pres-surised chamber which guarantees he air tightness of the valves on the conduit. This system is limited to conduit pressures of less than 250 mm of water column. This therefore guarantees the air tightness of the valve.t has the following actuators: on/off pneumatic actuator, pneumatic actuator with regulation, and electric actuator. The sealing system is made up of an electroventilator, a sealing valve, a dilation compensator and a sealing pipe. The other cha-racteristics are the same as the butterfly damperwithout sealing system.。
Orbit安装跟维护手册新
介绍正确的安装和恰当维护使阀门达到最佳的使用性能和延长使用寿命是非常重要的ORBIT 阀门和执行器在设计理念上就要求最小的维修量达到最佳的使用性能和最长的寿命对与ORBIT来说润滑只是减少移动部件的摩擦而不是密封的需要正确的润滑及密封步骤应根据阀门的应用工况及操作步骤而定ORBIT 推荐采用最低限的润滑及密封所有的ORBIT阀门都配备了可注入盘根的嘴子只是在阀杆泄漏时才使用操作前必读本手册概括了ORBIT阀门和执行器的正确安装和维护的基本原理和步骤它是按照操作步骤来编排的操作者应严格按照操作步骤进行操作以防止损伤阀门和执行器及伤害操作者注意事项阀门是一种承压设备处理不当会产生危险非经本手册特别介绍或向ORBIT业务代表咨询不要拆卸阀门和执行器上的任何部件错误的操作将可能导致人身安全的伤害阀门和执行器损伤及财产的损失其他有效资料本手册只包含了ORBIT 阀门和执行器的安装和维护其它信息阀门的维修执行器的维修执行器的尺寸指南产品信息技术资料或更多信息请咨询ORBIT业务代表目录安装安装前的检测------------------------------------------------------------------------------------------------------------2 手动操作阀门的安装--------------------------------------------------------------------------------------------------3-4 带执行器阀门的安装--------------------------------------------------------------------------------------------------5-7参考数据型号的数字和代码解释------------------------------------------------------------------------------------------------8 阀门开关位置指示参考数据表---------------------------------------------------------------------------------------8 终端法兰及螺栓的尺寸----------------------------------------------------------------------------------------------9-10 榫槽面法兰的槽道号参考表------------------------------------------------------------------------------------------10 阀门润滑点的示例图---------------------------------------------------------------------------------------------------11润滑润滑步骤和推荐的润滑剂--------------------------------------------------------------------------------------------12 阀门和执行器的润滑-----------------------------------------------------------------------------------------------12-14阀杆盘根填料的添加阀杆盘根填料的添加----------------------------------------------------------------------------------------------15-16 阀杆盘根的材料--------------------------------------------------------------------------------------------------------17钻井阀门安装润滑阀杆盘根的添加---------------------------------------------------------------------------------------17１．首先检查阀门铭牌上标示的尺寸，压力等级和阀型（Ｔｒｉｍ）等数据。
蝶阀的讲解
蝶阀详解作者：李锋摘要：蝶阀作为一个新兴产业，从它的设计、加工、制造到组装、营销，它有着天然的优势，并且现在它将这种优势不断再放大。
在讲究经济效益、节能环保等方面的今天，蝶阀产业伴随着这些声音发展壮大，在慢慢的取代本来属于截止阀、球阀和闸阀的天下，让历史来证明这句话吧！只有他才能向世人证明蝶阀的先进性与优越性，下面我们来对蝶阀的知识来进行了解，让大家明白为什么蝶阀会取代闸阀与截止阀的天下㈠蝶阀的历史：30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了蝶阀从1930年就已经问世，它主要用作开关隔断阀，蝶阀最早的应用是从烟道或烟囱上风量调节挡板开始，也用于通风或供气等低压系统。
直到过去的二三十年才开始用与节流操作，1960年德国Karl Adams提出蝶阀同时具有切断(Isolation)、调节(Throttling) 和止回(Check)3种功能。
并于1966年以“斜置锥形阀座密封系统” (The inclinefl seat system)为名注册了专利,这是蝶阀技术的一次重大的进展。
1967年在法兰克福举办的“国际化工展览” (CHEMA)上．展出了新型的三偏心设计(Triple ecceFatric design)蝶阀，这种新型蝶阀的密封性能大为提高，很快用于中、高压系统，在随后的1970年，蝶阀结构开始进行改进，不仅使它更多的用于节流工况，并且也使它在某些工况中优于截止阀，80年代后，新型蝶阀被称为“高性能蝶阀” (High performance butmrfly valve)，这种截止控制阀和开关隔断阀的差别在于其命名为高性能蝶阀，当时与成套设备一起引进我国。
㈡蝶阀的特点：高性能蝶阀是一个1/4旋转（0-90°）的旋转运动阀，它采用一个旋转圆形阀盘作为调节元件蝶阀家族可分两组：同心蝶阀和偏心蝶阀，，随着近年来的改进成为旋转阀执行机构和阀体组合件，现在利用附加的执行机构或附加的执行机构系统，他们能用于节流工况同心蝶阀正常用于开关隔断工况下，它采用一个与阀体中心同一条直线上的简单的蝶阀，一般的同心蝶阀由铸铁或其他便宜的金属制造，并内衬橡胶和聚合物，因为其性能较低，它们经常配备手动操作器，在某些情况下如节流工况，手动操作器将更换为执行机构系统，在大多数情况下，简单的同心蝶阀严格的用于开关操作，甚至用于节流操作时他们本身也不配备制动控制器，其他专门为节流控制的结构只配备有制动控制，只是因为同心蝶阀最初为开关隔断的操作研发开发的，同心蝶阀有较差的幅度变化范围，而节流专用蝶阀具有改进后的结构，是整个行程内有较佳的流量控制偏心蝶阀是专门为高功能节流工况设计的阀采用一个偏离阀体中心的阀盘，同时作为控制阀的大多数蝶阀的特征是偏心蝶阀，在很大程度上，蝶阀使用普通阀门材料，例如碳钢、不锈钢、合金钢，当配备执行机构和定位器时，他比已经自动的同心蝶阀精密的多，与其他节流阀相比有许多理由可知偏心蝶阀是今天是发展的最快的控制阀类之一，因为涉及到有直线机械运动转换成为旋转运动所带来的非线性问题，截止阀在高压力降工况下较蝶阀更为精确，但在今天通过蝶阀的控制在许多低压力降和其他标准的操作中更能满足要求与截止控制阀相比，蝶阀的尺寸较小和质量较轻，因为蝶阀阀体组合件质量是任何可比阀重的40％-80％，并且重量小于截止阀体组合件的一半，此外蝶阀通常可采用较小的执行机构，因为调节元件质量在分析执行机构力中不是一个决定性因素，当尺寸变大时蝶形控制阀和截至控制阀之间的调节元件之间的质量差别更为明显，这意味着蝶阀在有限空间和考虑阀门质量的情况下是优先采用的㈢蝶阀的工作原理：蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
阀门术语代号
阀门代号缩写AAAE：Acrylic acid – ethylene 丙烯酸–乙炔AARH：Arithmetic average roughness height算术平均粗糙度高度ABRA：adrasive 研磨料ACM：asbestes covered metal 包石棉金属Actuated valve 驱动阀门：借助手动、电动、液压或气压来操纵的阀门ACV：automatic 自动control valve控制阀AGSS：Angular Seating Surface 角支持面AI：aluminum 铝AI.B：aluminium bronze 铝青铜Air valves 空气阀门AIV：air inlet valve 进气阀ALBC：aluminium bronze casting 铝青铜铸件AMB：Ambient 环境Angle stop valves 角式截止阀Angle throttle valves角式节流阀Angle type globe valves 门角式截止阀ANSI：American National Standards Institute美国国家标准协会AO：Adjustable Opening 可调式开AOIV：automatically operated inlet valve 自动操作进给阀AOPV：Air-Operated Plastic valve 气动塑料阀a/or：automatic operated valve 自动操作阀API：American Petroleum Institute美国石油协会Applicable medium 适用介质Applicable temperature 适用温度AS：Alloy Steel 合金钢ASB：Asbestos石棉ASBR：Asbestos Rubber石棉橡胶Ash valves 排灰阀Aspirating valves 吸（抽）气阀ASME：American Society Of Mechanical Engineer美国机械工程师学会ASTM：American Society Of Testing Material美国材料试验学会、阀体材料Atbas metal 镍铬钢Auxiliary valves 辅助（副）阀AV：Angle Valve角阀AWV：automatic washing valve 自动洗涤阀AWWA：American Water Works Association 美国自来水厂协会Axis guide 轴套BBalance valves 平衡阀Ball 球、球芯Ball seat 密封圈BAV、BV：Ball valve球阀BB：Bolted Bonnet螺栓连接阀盖BBE：Bevel Both Ends两端坡口端BC：Bevel Cover螺栓连接阀帽.BCV：ball check valve 球止回阀BDV：blow down valve 放泄阀BE：Bever End坡口端Bellows valves 波纹管阀 Bellow pipe 波纹管Bevel Gear伞齿轮BFV、BUV：Butterfly valve蝶阀BFW：Boiler Feed Water锅炉给水BG：Bolted Gland 螺栓连接填料压盖Bi-offset：双偏心（蝶阀）BLD：Blind Flange盲法兰（法兰盖）BLE：Bever Large End大端坡口端BLK：Blank插板（盲板）Blowdown sealing face 启、阀件密封面Blowdown valves 泄料（防控，排污）阀BLS：Bellows Sealing波纹管密封Body 阀体Bonnet 阀盖Brake valves 制动阀BRS：brass 黄铜BRZ：bronze 青铜BTV：Breathing Valve呼吸阀Buna-N rubber 丁晴橡胶Butt clamp 对夹Butterfly type non-slam check 蝶式缓冲止回阀Butterfly valves with gear actuator 涡轮传动蝶阀Butt welding valvws 对焊连接阀BV：breather valve 呼吸阀BVMA：British Valve Manufactures Association 英国阀门制造商协会BW：butt welded 对焊连接BS：british standard 英国标准CCA：corrosion allowance腐蚀裕量Casting aluminium brass 铸铝黄铜Casting aluminium bronze 铸铝青铜CEIR法：Comite Europeen de I’industric de la Robineterie欧洲阀门制造业委员会Ceramic metal 陶瓷金属Check valve 换向阀Chemical analysis 化学成分Chromel alloy 镍铬合金Chrominm-molybdenum-vanadium steel 铬钼钒钢Chrominm stainless steel 铬不锈钢Chrominm-molybdenum steel 铬钼钢CHR rubber 氯晴橡胶CI：cast lron 铸铁CL：class等级Clamp valves 对夹式阀门CLAS：cast low alloy steel 低合金铸钢Cock 二通CODE、OCMM：commodity code商品代码Combination valves 组合阀CON：concentric同心Connecting format 连接形式 connection 连接方式Corrugation pad 波形垫CQ Thread ball valves CQ螺纹球阀CPL：coupling管箍CR：chloroprene rubber 氯丁橡胶CS：carbon steel 碳钢Culvert valves 地下管道阀Cuprum alloy 铜合金CV、CHV：Check valve止回阀DDATASHEET FOR VALVES PORCUREMENT 阀门采购（制造）数据表DBB：double blovk and bleed 双截断排放（阀）Deceleration valves 减速阀DE S-Bolt：double end stud bolt双头螺柱DGT：Degreasing treatment 脱脂处理DI：ductile lron球墨铸铁Diaphragm valves 泄压阀Disc 阀瓣DN：Nominal diameter公称直径Dimension of connecting channel 连接槽尺寸（启闭件与阀杆装配连接部位的结构尺寸）Double Disc 双闸板Double Disc flat gate valves 双闸板平行闸阀Double Disc parallel gate valves 明杆平行式双闸板闸阀Double opening exhauxt valves 双口排气球DR：drip ring排污环Drainage valves 排水阀DSAW：double side arc welding 双面埋弧焊Dual plate双瓣式（止回阀）Ductile cast iron 球墨铸铁DV：diaphragm valve隔膜阀EEB：extended bonnet延长阀盖、阀盖加长颈ECC：eccentric偏心EFW：electrical fusion welding电熔焊EL： elbow弯头Electric actuated stop valves 电动截止阀Electric actuated wedge gate valves 电动楔形闸阀Electric double disk parallel gate valves 电动平行式双闸板闸阀Emergency cut-off valves 紧急切断阀ENR：engineering standard工程标准EPV：elector valve -pneumatic valve 电动阀-气动阀EPDM：ethylene-propylene-diene monomer 三元乙丙橡胶ERW:electrical resistance weld 电阻焊ESV：emergency shut valve 紧急切断阀EXHV：exhaust valve 排气阀Expanded graphite 柔性石墨Expansion valve 膨胀阀FFCPL：full coupling 双承口管箍凹面/大凹面（密封面）FF：flat face全平面（密封面）FG：flexible graphite柔性石墨FHF：全硬密封面、防火阀 firesafe valve 防火阀Filter过滤器Fine steel casting iron 优质碳素钢、steel casting iron 碳素钢铸件Flange 法兰 hoop 卡箍Flage ball valves 法兰球阀Flage gate valves 法兰闸阀Flage globe valves 法兰截止阀FLB：Floating Ball浮动式球阀Flexible disc 弹性闸板FLG：Flange：法兰FLGD：法兰连接Fluorous rubber 氟橡胶FNPT：60°Female NPT Tgreads60° NPT内螺纹FP：Full Port全通径Free float type steam trap 浮球式疏水阀FRP：fiberglass-reinforced plastics玻璃纤维增加塑料（玻璃钢）FT（S-BOLT）：full Threaded stud bolt全螺纹螺柱FTV：foot valve 底阀FV：flush valve 冲洗阀GGauge valves 仪表阀GALV：galvanized 镀锌GBP：stainless stell wire&flexible graphite braided packing不锈钢丝和柔性石墨纺织填料GBPR：stainless stell wire&flexible graphite braided packing+flexible graphite packing ring不锈钢丝和柔性石墨纺织填料+柔性石墨填料环General valve 通用阀门-各工业企业中管道上普遍采用的阀门GSV：gas sampline valve 气体采样阀 gas valve 气阀Globe stop valve 球形截止阀GTV、GV：Gate valve闸阀GSK：Gasket垫片GLV、GVL：Globe valve、stop valve截止阀GMG：grooved metal gasket齿形金属垫片GO：Gear operation齿轮操作GR：grade级别GRAF：Graphite石墨Gray cast iron 灰铸铁HHand-operated valve 手动阀Hard Seal Butterfly Valver 金属密封蝶阀HAS-C：hastelloy-c哈斯合金-cHayne’s alloy 钴铬钨合金HCPL：half coupling单承口管箍HCV：hose connection valve 软管连接阀Hydraulic control valve 液压控制阀 Hydraulic valve 液压阀Hydraulic actuator 液动装置HEX：hexagon六角HF：hardening face表面硬化、硬密封面HFSV：high flow shutoff valve 高速关闭阀HFW：high frequency weld高频焊HHN：heavy hexagonal nut重型六角螺母High Temperature steel 高温钢High Temperature Pressure Power Station Gate Valves 高温高压电站闸阀High Temperature Pressure Power Station Globe Valves 高温高压电站截止阀HPS：hing pressure service高压介质HPV：high pressure valve 高压阀HW：hand wheel手轮Hydraulic relay valves 液压继动阀IID：inside diameter 内径ILRV：in-line relief valve 管道泄压阀INO：inlet open 进气阀打开Inside thread 内螺纹INV：in-line needle valve 管道针型阀IR：inner Ring内环IS：inside screw stem 内螺纹阀杆（暗杆）ISO：International Standard Organization国际标准组织IT：impact test冲击试验IV：inlet valve 进气阀JJacket 夹套JCVA：Japan Cylinder Valve Association 日本高压容器及阀门协会JS：jack screw顶丝螺纹KLLAT：lateral tee斜三通LB：pound磅Lever：手柄（手动省略）LG：large groove 大槽面（密封面）LGS：longitudinal seam纵向焊缝Lift：升降式（止回阀）Limit valve 限位阀Lining Ball Valves 衬里球阀Lining Butterfly Valves 衬里蝶阀Lining Check Valves 衬里止回阀Lining Cock 衬里二通Lining Globe Valves 衬里截止阀Lining T-Cock Valves 衬里三通旋塞阀Liquid Indicator 液位计LJ：lap joint松套连接LM：male face/large male凸面/大凸面（密封面）LM/LF：large male face/large female face大凸面/大凹面（密封面）LN：lined衬里Low Temperature steel 低温钢LP：low pressure低压LPG Pipe Fitting 液化气管件LR：long radius长半径LT：large tongue 大榫面LT/LG：large tongue and large groove大榫面和大槽面（密封面）LTS：low temperature system低温系统LTCS：low temperature Carbon sreel低温碳钢LUG：lug type凸耳型MMagnetic Co-operate Globe Valves 磁耦合截止阀Magnetism Forle Pumps 磁力泵Mains 电源Manual Oil Pumps Valves 手摇油泵Material chemical analysis and mechanical capacity 材料化学成分和机械性能Materials 材料 materials for main parts 主要零件材料MAX：maximum最大Max.Discharging Capacity 最大排水量Max.Operating Temperature 最高工作温度Max.allowable temperature 最高允许温度Max.allowable pressure 最高允许压力Me 凸面/大凸面（密封面）Mechanical capacity 机械性能Med 介质MEG：metallic envelope gasket金属包覆垫片Meter Nddfle Type Globe Valves 仪表针形截止阀MFR：manufacturer制造商MGV：electromagnetic valve 电磁阀MH：metallic hose金属软管MI：malleable lron可锻铸铁MIN：minimum最小MNPT：60°male npt thread60°NPT外螺纹Model 型号MP：medium pressure中压介质MSS：American valve&fitting fabrication standardization Association 美国阀门及配件工业制造商标椎化协会Manufacture’s Standardization Society of Valve and Fittings Industry （美）阀门与管件工业制造商标椎化协会MT：magnetic particle testing 磁粉检测MTO：material take-off材料统计NName of parts 零件名称NB：non-bonnet非阀盖NBE: nipples both end 螺纹连接、短管连接、就是加短管、两端短节NBR：nitrilr-butadiene rubber丁晴橡胶Nitrogen（N）氮NO：number编号Nominal bore 公称通经Nominal pressure 公称压力Non-slam 非撞击式Nozzle 排气口NPS：nominal pipe size管子公称尺寸NPT：national taper pipe（thread）（美国）国家锥形管螺纹NR：natural rubber天然橡胶NRV：non-return valve 止回阀Nut 螺母NV：needle valve针形阀Nylon 尼龙塑料OOblique Stop Valves 直流式截止阀OCR：octagonal ring gasket八角形环垫片OD：outside diameter外径OHV：overhead valve 顶阀OLET：out-let管嘴（支管台）One-way valves 单向阀OR：outer ring外环OS&Y：Outside Screw And Yoke支架式明杆外螺纹Outside thread 外螺纹OV：orbit valve orbit阀门OVR：oval ring gasket椭圆形环垫片Oxidant 氧化性介质PPacking：填料、包装Parallel 平行Parallel Slide Valves 浆液阀PATN：Pattem型式PBE：plain both ends两端平端面PCV：pressure control valve 压力调节阀PE：plain end平端面P&ID：piping and instrument diagram管道和仪表流程图Pintle valve 针型阀Piping 管路Piping Centrifugal Pumps 管道离心泵Piping Pumps 管道泵Piping safety valves 柱塞截止阀Piston 活塞PLSO：plate slip-on板式平焊Plunger valves 柱塞阀Pneumatic adjusting valve 气动调节阀 Pneumatic actuator 气动装置POE：plain one end一端平端面Polythene 聚乙烯PP：polyethylene聚丙烯PPL：polyphenyl对位聚苯PRESS：Hydraulic压力 pressure redulating valve 压力调节阀Pressure valve 压力（增压）阀Proposal valve 比例阀PRV、RV：pressure reducing valve 减压阀PSB：pressure sealing bonnet压力密封阀盖PSC：pressure sealing cap压力自密封阀盖/帽PSE：plain small end小端平端面PTFE：polytetrafluoroethylene聚四氟乙烯Pure aluminium 纯铝Pure cupper 纯铜PV：plug valve旋塞阀PVC：polyvinyl chloride聚氯乙烯PVDF：polyvinylidene fluoride聚偏二氟乙烯PWHT：post welding heat treatment焊后热处理QQEV：quick exhaust valve 快速排气阀Quick Draining Valves 快速排污阀RR：radius半径R2：55°taper pipe external thread 55°锥管外螺纹Rc：55°taper pipe internal thread 55°锥管内螺纹RCPL：reducing coupling 异径管箍RED：reduced 异径Regulating valve 调压阀REP：reduced port缩径Reductant 还原性介质Restrictor Valves 过流阀（节流阀）RF：raised face 突台面（密封面）RFG：reinforced flexible graphite 增强柔性石墨板Rising stem 明杆RJG：metallic ring joint gasket 金属环连接垫片RP：reinforcing pad 补强板RPTFE：reinforced poly tetrafluoroethylene 增强聚四氟乙烯RSG：reinforced sheet gasket 增强板式垫片RT：radiographic test 射线检测RTFE：增强四氟乙烯Rubber graphite board 橡胶石墨板RV：relief valve 安全阀、溢流阀 overflow valve 溢流阀SS-BOLT：S&B Spacer & Blank 垫环和插板（盲板）Safety Valves 安全阀SAW：submerged arc weld 埋弧焊SB：stud bolt 双头螺柱SB：spectacle blank 8字盲板SBR：styrene butadiene rubber 丁苯橡胶Screw 螺栓SCH：Schedule美标管件，钢管的壁厚符号、表号Screw Pumps 螺杆泵Scum Gate Valves 排渣闸阀SCV：stop check valve 截止止回阀Sealing 密封件 seal 阀座，密封面Seat testing pressure 压力气密封试验压力Self-acting valve 自动阀门：依靠介质（液体、空气、蒸汽等）本身的能力而自动动作的阀门Service fluid 工作介质Servo valve 伺服阀SEY：Side Entry侧装式SF small female face 小凹面（密封面）SFR：synthetic fiber rubber 合成纤维橡胶Shell test pressure 壳体试验压力Single Disc 单闸板 Single Disc Flat Gate Valves单闸板平板闸阀Single Opening Exhaust Valves 单口排气阀SG：small groove 小槽面（密封面）Slurry Pumps 泥浆泵SM：small male face 小凸面（密封面）SMLS：seamless无缝SNIP：swage nipple 异径短节SO：slip-on 平焊SOAV：solenoid operated air valve 电磁操纵气阀Socket 卡套Solenoid valves 电磁阀Solid 刚性SOV：shut-off valve 断流阀Specifications 性能规范Spring steel 弹簧钢SPS：spiral seam 螺旋缝SR：short radius 短半径SRT：T-Type strainer T型过滤器SRY：Y-Type strainer Y型过滤器SS：stainless steel 不锈钢SSV：surface safety valve 地表（井口）安全阀ST：steam trap 蒸汽疏水器、疏水阀STD：standard标准Steam ， condensate 蒸汽，凝结水Stem 阀杆 stem nut 阀杆螺母 stem seal（packing）填料STHU：straight-through 直通Strength testing pressure 强度试验压力Stroke 冲程，行程STL：硬质合金、斯太立合金Stop Valves 截止阀Strainer 过滤器Submerged Motor Pumps 潜水电泵（排污泵）SV：safety valve 安全阀SW：socket welding 承插焊连接SWB：seal weld bonnet 密封焊阀盖SWG：Spiral Wound Gasket缠绕式垫片SWNG：Swing Type旋启式（止回阀）TTank lorry ball valves 槽车球阀TB：threaded bonnet 螺纹连接阀盖TBE：threaded both ends 两端螺纹端T-Cock 三通TDCV：turning disc check valve 翻转阀瓣止回阀TE：threaded end 螺纹端TEMP：temperature 温度Temperature control valve 温控阀TEY：top entry 顶装式Thin gate valves 薄型闸阀THK：thickness 厚度THR：thread 螺纹Throttle valves 节流阀Tiny drag slow shut check valves 微阻缓闭止回阀TLD：倾斜式阀板（瓣）TOE：therad one end一端螺纹端Triple（tee）valves 三通阀 3 way valveTRIM:内件TRI-ECC：Tri-offset：三偏心（蝶阀）TRUB：trunion ball 固定式球阀TV：throttle valve 节流阀TVV：thermal vacuum valve 温控真空作用阀Two-way valves 两通阀TWV：Tee valve 三通阀TZM：titanium-zirconium-molybdenum alloy 钽-锆-钼合金UUG：Underground 地下Under water pumps 液下泵USV：underwater safety valve 水下安全阀UT：Ultrasonic Test 超声波检测VVacuum pumps 水力喷射器（真空泵）Val：valve 阀门Valve code 阀门型号 valve typeVB：valve body 阀体VB：valve box 阀箱Vertical lift check valves 立式止回阀Vl：valve 阀门VLSO：valve stem leak-off 阀杆漏泄WWAF：Wafer对夹连接wafer check valves 对夹式止回阀water，oil，steam 谁，温度，气waterworks valve 水阀wafer plate valves 对夹式蝶板阀wafer type butterfly valves with rubber itning 对夹式衬胶蝶阀waste seal gate valves 水封闸阀WB：Welding Bonnet 焊接连接阀盖Wedge disc 闸板wedge 楔式 welding 焊接Wedge gate valves 楔式闸阀WN：welding neck 对焊法兰颈Worm Gear涡轮WQF：weld factor 焊缝系数WRC：wire cloth 金属丝编织物XXS加厚管XXS特厚管、壁厚代号YY type and cylinder filters Y型筒过滤器YV：wye valve Y型阀，阀杆直流式阀Z一般刚性闸板使用在温度不太高，压力不太大的场合，弹性闸板使用在高温高压或者对密封要求比较高的场合。
美国品牌阀门大全
美国品牌阀门大全：詹姆斯伯雷阀门公司通用阀门公司司磐思工程公司乔丹阀门公司帕西福莱特阀门尼奇尔森蒸汽疏水阀分部穆尼(Mooney)控制公司美国治联科技国际公司美国宇胜工程公司美国友升国际公司美国优倍电气股份有限公司美国茵万斯流体控制公司美国倚兰国际科技有限公司美国伊瑞尔水处理控制器有限公司美国冶联科技集团美国亚威阀门美国旋风气力输送系统公司美国旋风动力输送系统公司美国新布伦兹威克科学仪器公司美国相动仪表有限公司美国先进微仪器公司美国西比埃工程公司美国物理声学公司（PAC）美国沃茨工业集团美国韦林公司美国威顿泵有限公司美国威顿泵有限公司美国瓦里安技术有限公司美国通用电气新比隆阀美国泰亚集团美国泰科公司美国塔海尔集团美国斯必克空气处理设备美国双环公司美国寿力亚洲公司美国实证国际股份有限公司美国实用动力美国色玛图尔集团上海公司美国热电（ARL、ELEMENTAL）美国帕斯菲达有限公司美国帕斯菲达公司美国尼伯科阀门美国摩尔工业国际公司美国密尔沃基阀门有限公司美国密尔沃基（桐庐）阀门公司美国米顿罗公司、汉胜工业设备有限公司美国米顿罗公司美国美乐集团美国梅索尼兰美国麦克森公司美国罗斯蒙特公司美国林克斯有限公司美国理杳德工业集团美国理查德集团HEX仪表阀门，MARWIN球阀，BESTBELL疏水阀，JORDAN自立调节阀美国理查德工业阀门集团美国里米托克公司美国雷泰公司美国雷蒙赛博机电技术有限公司美国莱斯利控制阀门有限公司美国库博卡麦隆阀门集团美国克瑞阀门公司美国克瑞（宁晋）阀门集团公司美国克劳斯比（CROSBY）压力泄放阀，蒸汽安全阀，阀门监控设备美国科视达美国科氏滤膜系统有限公司美国科氏滤膜系统公司美国科峻仪器公司美国科动控制系统公司美国康沃阀门美国凯斯通（KEYSTONE）美国卡尔冈炭素公司美国江森自控国际有限公司美国霍尼维尔HONEYWELL 美国红狮控制公司美国红狮控制美国合希公司美国好施集团美国好施公司美国汉诺威阀门集团有限公司美国汉诺威阀门集团美国海克斯仪表阀门美国海德能公司美国哈希HACH公司美国哈瑞克压缩机公司美国国家仪器中国有限公司美国轨道阀门(ORBIT)公司美国固瑞克公司美国高质泵公司美国富尔顿锅炉集团美国腐蚀材料公司美国福斯流体控制公司美国福绿美国风河系统公司美国费希尔--罗斯蒙特公司（FISHER-ROSEMOUNT）美国飞世尔科学世界公司美国阀门有限公司安德森格林伍德公司美国阀门有限公司美国阀门行业协会美国阀门技术有限公司美国阀门及配件工业协会美国阀门和配件工业制造商标准化学会（Manufacturers Standardization Society of The Valve And Fittings Industry，简称MSS）美国恩德福克公司/丹麦必凯公司美国独资史麦斯中山卫厨有限公司美国都市阀门美国德普公司美国德莱赛-瓦克夏发动机美国德莱赛工业集团美国德莱赛（Dress）美国德莱克阀门及执行器美国德国莱士美国戴安公司美国赤士盾公司美国去万通商联上面找生意！国博雷控制美国滨特尔（原奔泰来）水处理有限公司美国彪维公司美国奔泰来水处理公司美国贝壳蔓库尔特公司美国贝壳蔓库尔特公司美国贝壳蔓库尔特公司美国贝尔哥技术公司美国保德电极（远东）有限公司美国保德电极（远东）有限公司美国宝荣公司美国邦纳工程国际有限公司美国邦纳工程国际有限公司美国柏勒夫阀门系列产品美国奥立龙Orion美国安德森格林伍德美国安德森格林伍德（ANDERSON GREENWOOD）美国爱沃特公司美国艾仪公司美国艾默生EMERSON美国埃施朗公司美国埃施朗（Echelon）公司美国阿姆斯壮国际公司美国阿姆利有限公司美国阿美特克公司美国XOMOX美国W ATTS阀门美国W ALWORTH公司美国VTI阀门公司广州代理商美国VTI阀门美国V ALVTECHNOLOGIES阀门有限公司美国V ALVTECHNOLOGIES阀门公司美国Valvtechnologies阀门公司(简称VTI阀门公司) 美国V ALVTECHNOLOGIES美国Tyco AVID阀门美国Tescom 美国Tescom美国Strahman(MG)美国Spears阀门美国SOR美国SNNA(西纳)过程控制集团公司美国SIXNET公司美国SIGNET仪器仪表美国sharpe美国Schutte&Koerting美国SACO JOUCOMATIC公司美国Red Valve 美国PureGen.Technology Inc美国PIC Pipeline Inspection Company spy美国PHPK-CVI公司美国PCB公司美国PARKER 阀门美国Pacific美国OPC基金会美国NIBCO尼必可阀门美国Neumax美国NBS公司美国MOORE智能阀门定位器美国MOORE阀门定位器美国MARWIN阀门美国Magnatex美国MAC美国LESLIE调节阀美国KURZ仪表公司美国KMC控制公司美国KINETROL阀门美国KB电子公司美国Jordan美国Johnson美国ITT集团高质泵有限公司（GOULDS PUMPS INC）美国ITT隔膜阀美国ITT ENGINERED V ALVES公司美国IMAG工业公司美国HSB公司美国HONEYWELL(霍尼韦尔)美国Hanskel（Butech）美国hanover阀门集团美国HACH公司美国GSS化工产品美国GSS公司美国GRACO（固瑞克）公司美国Gore密封垫片美国Gore戈尔密封美国GNB公司美国GEORG FISCHER(乔冶.费歇尔)美国FLOWSERVE集团美国FISHER（费舍尔）阀门公司美国Edward Valves(爱德华)阀门公司美国EDM进口仪表阀门美国DURAMETALLIC机械密封美国Dresser美国Discflo美国DEPAC美国DELTAM美国DACTRON公司美国D/C-V公司阀门美国CRV系统中国总部-北京希尔韦公司美国Crosby美国CROSBY（克如斯比）阀门公司美国CROSBY V ALVE＆GAGT公司美国CRANE集团阀门美国CRANE(克瑞)美国CPM制粒机厂CPM美国CPI公司北京代表处美国CONVL，INC公司美国controlair 阀门美国CLARKSON美国Circor美国CCI阀门公司美国BROODFIELD美国Bray美国Booney & Forge美国Bellofram美国Autoclave美国ATWOOD＆MORRILL公司美国ASCO（爱斯卡）阀门公司美国ASCO美国ARCO夹管阀美国AOSC美国XOMOX美国SOR美国SIXNET美国SIGNET美国highpressure HIP 高压设备公司美国FLOWLINE超声波液位探测器美国DVT 有限公司美国Digi梅索尼兰公司罗克伍德斯威德曼公司库柏喀麦隆阀门公司克瑞阀门集团公司凯斯通（Keystone）卡斯科有限公司卡蒙阀门公司红阀有限公司红白阀门公司亨特阀门有限公司美国SHELLAB技术维修服务中心高尔夫阀门公司富美国际有限公司美国恩德福克公司（ENDEVCO）泊拉斯麦提克阀门公司贝勒夫公司埃德沃奥特阀门公司YSI美国金泉仪器公司valtek电动气动阀门TYCO流体控制公司SIXNET —美国西斯耐特自动化技术公司中国代表处SaundersROBICON—美国罗宾康公司Pratt公司NI-美国国家仪器有限公司NIBCO（尼必可）NelesMoore—美国慕尔产品公司MOGAS 美国默科思工业公司Masoneilan( 美国梅索尼兰) 阀门系列产品Limitorque电动执行机构LESLIE（莱斯利）KEITHLEY—美国吉时利仪器公司Jordan阀门ITT工业阀门工程公司IRCONINTERFACEHANOVERFOXBOROFMC MEASUREMENT SOLUTIONS（原美国史密斯计量仪表公司）Fluke—美国福禄克公司EATON—美国伊顿（中国）投资有限公司CRANE（克瑞）CNB集团-美国宇胜工程公司CDCCCI阀门公司BRAY（博雷）BrayBINDICATOR——美国平迪凯特公司BIFI 电动执行机构Bao Rong Inc美国宝荣公司BANNER—美国邦纳工程国际有限公司AQUAMATIC隔膜阀APCO威勒迈特阀门公司(中国阀门网)。
Orbit 安装与维护手册(中文)
®ORBIT安装与维护手册CT-ORB-INS&MAIN/603/07 SF-3M®ORBIT安装与维护介绍正确的安装和恰当维护使阀门达到最佳的使用性能和延长使用寿命是非常重要的。
ＯＲＢＩＴ 阀门和执行器在设计理念上就要求最小的维修量达到最佳的使用性能和最长的寿命。
对与ＯＲＢＩＴ来说，润滑只是减少移动部件的摩擦而不是密封的需要，正确的润滑及密封步骤应根据阀门的应用工况及操作步骤而定。
ＯＲＢＩＴ 推荐采用最低限的润滑及密封。
对于配备了可注入盘根的注入口的ＯＲＢＩＴ阀门，注入盘根的功能只能在阀杆泄漏时才使用。
如需更多Ｏｒｂｉｔ阀门和执行器的信息，请向当地Ｏｒｂｉｔ阀门业务代表咨询。
CT-ORB-INS&MAIN/603/07 SF-3M1®ORBIT23 & 45, 6 & 7889 & 1010111212, 13 & 1415 & 16171819安装与维护安装前的检测手动操作阀门的安装带执行器阀门的安装参考数据型号的数字和代码解释阀门开关位置指示参考数据表终端法兰及螺栓的尺寸榫槽面法兰的槽道号参考表阀门润滑点的示例图润滑润滑步骤和推荐的润滑剂阀门和执行器的润滑阀杆盘根填料的调整阀杆盘根填料的调整阀杆盘根的材料商标信息商务条款工厂及产品其它 Ｏｒｂｉｔ 阀门信息技术参考资料阀门与执行器尺寸自动化阀门阀门自动控制单元部件列表及订购介绍目 录SIZECLASS212345678®ORBITCT-ORB-INS&MAIN/603/07 SF-3M安装前的检查首先检查阀门铭牌上标示的尺寸，压力等级和阀型（Ｔｒｉｍ）等数据。
阀体上同时标注有该阀门的尺寸和压力等级。
根据铭牌上的数据以及位号，确认该阀门适用于即将安装的位置和使用工况。
检查手轮和阀位指示杆是否完好。
如果是法兰连接的阀门，应该拆除法兰保护盖，并检查法兰表面是否有损伤。
炼油厂主要装置的特殊阀门的图示
炼油厂主要装置的特殊阀门的图示装置名称：催化装置涉及到的阀门：滑阀：主要包括双动滑阀、单动滑阀（外取热上滑阀、外取热下滑阀、再生滑阀、待生滑阀等）。
工况特点：经过催化裂化的大量烟气，最后经过三旋分离器，一部分可经双动滑阀到废热锅炉。
当催化装置的反应器与再生器采用高低并列式排列，催化剂循环采用滑阀控制。
旋塞阀：因催化装置的差异，有的炼油厂反应器和再生器采用同轴式排列，催化剂输送使用旋塞阀。
备注：大多是电液联动执行机构；高温、催化剂冲刷。
主要生产厂家是兰炼机械厂和荆门石化机械厂。
烟机入口高温闸阀和高温蝶阀：经过催化裂化的大量烟气最后经过分离器，另一部分经过烟气轮机进行能量回收。
烟机阀门主要用于烟气轮机的能量回收系统中，安装在烟机进气口前端。
工况特点：高温；催化剂冲刷；紧急情况时快速切断防止烟机超速。
备注：催化产生的尾气是高温烟气，为有效的利用并节约资源，炼油行业都会将该尾气的能量用烟气轮机回收利用。
主要生产厂家是兰炼机械厂和荆门石化机械厂。
单向阻尼阀：保护装置的重要设备，以及工艺要求防止介质逆流时安装使用。
口径：1000mm左右。
烟道高温衬里蝶阀和气动调节蝶阀：安装在催化炉出口烟道上。
口径2000mm左右。
高温衬里闸阀：涉及催化剂很多阀门都是高温不锈钢或铬钼钢材质的且带衬里。
此阀门有的带有吹扫管儿。
备注：因为涉及催化剂所以高温耐磨阀门居多。
其他气动、电动、液动闸阀和蝶阀：口径（DN≥600mm）的阀门，通常会按设备类管理。
装置名称：制氢、加氢、重整涉及到的阀门：ORBIT（欧比特）轨道球阀：高压临氢阀门，压力多在900磅以上，填注液态软填料，开关轻松。
属卡梅隆（CAMERON）旗下品牌。
OMEGA（欧米伽）轨道球阀：类似于ORBIT轨道球阀，两者工况相同，是日本品牌。
PALL（帕颇）过滤器控制阀：温度180℃左右，用在过滤器上集中布置，一套共六台。
MOGAS（蒙盖斯●美国）、GOSCO（高斯特●加拿大）、VTI（美国）、KOSO（日本）金属硬密封球阀：高频率操作工况，要求耐磨、耐高温。
orbit阀门阀杆断裂启事和处理办法
天然气处理站orbit阀门由于常年运行再加上检维修质量不过关，经常发生阀门故障，给分子筛系统正常运行带来了严重影响。
而故障中对工艺系统影响最大的就是orbit阀门阀杆断裂故障，阀杆断裂后阀门开启不了，整套工艺流程被堵塞，会造成分子筛前端压力升高，压缩机憋压停机。
遇上冬季要是故障的不到及时有效的处理，刚刚脱完水的分子筛的不到及时的再生会造成分子筛冻堵。
1、Orbit阀门故障起因Orbit阀门位于天然气处理站天然气处理工艺中分子筛工艺的进出口，工艺介质为天然气，正常操作压力为3.OMPa，有压力波动;温度在50-200°C范围波动。
该装置自1997年投产至2006年8月检修前未发生过阀杆断裂事故。
2006年8月检修时更换了一批阀杆，更换上去的阀杆材料为ASTM420，原更换下来的阀杆材料为ASTM8620。
到断阀杆发生时仅服役不到半年时间。
到2012年为止陆续发生阀杆断裂事故共7起。
给气站的安全平稳生产造成了较大影响，分析出阀杆断裂的原因并解决阀杆问题刻不容缓。
问题最终聚焦在阀杆质量问题和装配质量问题上。
2、阀杆断裂原因为了搞清楚是否是阀杆材质出了问题，天然气处理站委托有资质的单位对阀杆进行了专业分析，分析结果如下：（a）由硬度测试看出，均符合或超过技术要求(HRC33至40)从硬度值来看，更换下来的8620 阀杆性能优于断裂420阀杆；（b）由化学成分分析结果两个阀杆材料均符合标准规定；（c）SEM断口分析。
由SEM断口分析可以看出，断面上存在大量显微裂纹以及垂直于微裂纹的疲劳纹，表明阀杆的脆性疲劳断裂特征。
综合分析结果可以得出结论：不管是 AS T M42 0阀杆还是 ASTM8620阀杆质量都是符合标准的，ASTM8620阀杆质量略优于 ASTM420阀杆。
阀杆的断裂是由于阀杆在低频交变应力作用的作用下表面应力集中处产生了疲劳裂纹，从而使材料的疲劳寿命降低，导致阀杆脆性断裂。
3、疲劳裂纹产生的原因经过专业的分析，得出阀杆断裂的原因是疲劳断裂，疲劳纹怎样产生的又成了摆在我们面前的一道难题。
Orbit 特点说明(中文)
ORBIT球阀性能特点1) 无摩擦操作为了达到无摩擦的操作方式，ORBIT 阀门开启时，阀杆首先提升使阀球倾斜与阀座脱离接触，然后阀杆驱动阀球转动达到开启位置。
关闭阀门时使阀杆带动阀球在不接触阀座的情况下转动，然后阀杆下降压迫阀球压紧在阀座上。
这个特点决定了在阀门的开启过程中，球体和阀座不接触，这样阀座和球体不会产生摩擦，使阀门的密封面在操作过程中不会受到损伤。
所以这种球阀的密封面具有很长的寿命，适合长期频繁操作。
ORBIT 球阀由于具有开关无磨损的特性，因此最适合需要球阀频繁开、关切换的工况。
另外，由于开关无磨损、密封面无摩擦，因此操作时扭矩非常低，在进行频繁的程控切换过中非常容易转动和开关到位。
2) 低扭矩由于开关过程中阀座和球体不会摩擦，所以ORBIT 球阀先天就具有低扭矩特性，开启轻松自如。
3）主动强制密封阀杆下端驱动阀球的部分为前后平行的楔型面，并通过阀球上嵌入的一组不锈钢、材质的阀芯销钉驱动阀球转动并脱离或压紧阀座。
在阀门关闭时，ORBIT 球阀不是依靠介质的压力实现阀门密封的，而是通过阀杆底部的楔形斜面提供一个机械的楔紧力强迫阀球压紧阀座来实现密封，这种强制性机械力可以保证阀门持续的紧密封，并实现长期的零泄漏。
即使在管道内介质压力或外部强制力消失的情况下，这个楔紧力仍然可以继续保持阀门的零泄漏。
阀杆和阀球的位置由阀杆导销与阀杆轨道的配合来控制。
阀杆导销可以从外部拆卸。
通过机械强制密封，Orbit 阀门满足双向密封。
4） 阀座没有局部冲刷5）固定阀球和阀座结构6）阀球为固定球式并内嵌阀球销钉和支撑销钉。
阀球销钉为平面式接触，比圆柱型销钉增大接触面积，提高耐磨性能，并且可以更换。
在开启和关闭阀门时，阀杆首先提升使阀球与阀座瞬间脱离接触，紧急切断阀的流通通道瞬间全开或全关，使阀门在开关过程中无高速流体局部冲蚀阀座密封面，从而进一步提高阀门的密封寿命。
阀球为固定球。
阀芯表面堆焊了一层硬质抛光密封面能够满足在非常苛刻场合下的密封性。
阀门种类和示意图介绍
Grove Omega 阀和Orbit 阀
在设计结构上非常的相似。通常阀杆具有特别的密封机 理：在球体旋转90度前，阀杆推动球体离开阀座密封圈。 这些阀也具有一个螺纹明杆,易受腐蚀
2021/11/17
轴流阀
井口装置
2021/11/17
2021/11/17
2021/11/17
2021/11/17
7、减压阀
减压阀是用控制关闭件（阀瓣）的开度 来调节介质流量，使阀后压力降低的。减压 阀在管路上起调节压力的作用。常用的有活 塞式减压阀和薄膜式减压阀等。图示为活塞 式减压阀，它是通过活塞来控制阀瓣的开度。 该阀具有体积小和能用于蒸汽等较高温度的 介质等优点，但灵敏度稍差，制造工艺也比 较复杂。
2021/11/17
2021/11/17
9、节流阀
节流阀的外形与截止阀并无区别，但阀 瓣的形状不同。它上利用阀瓣来改变通道面 积以调节介质流量与压力。在管路上主要作 节流用。
2021/11/17
2021/11/17
10、隔膜阀
隔膜阀是利用柔软的橡胶膜或塑料膜来 控制流体介质的。其结构如图示。由于介 质不进入阀盖内腔，因此无需填料函，阀 杆部分也不受介质的腐蚀。隔膜阀的流体 阻力小，可用于含硬质悬浮物的介质，密 封性能也较好，但只能使用在压力小于6公 斤/厘米平方、温度低于180度的管路上。
2021/11/17
截止阀 (Globe Valve) 整体阀的阀杆与闸阀的阀杆类似，但阀体更圆更短小
2021/11/17
蝶阀 (Butterfly Valve) 碟阀具有扁平的阀体轮廓，是识别碟阀的方式
2021/11/17
安全泄压阀(Safety Relief Valve)
ORBIT阀门
作为Cooper Cameron阀门集团的一员，拥有70年历史的ORBIT公司于1932年发明轨道球阀并申请专利。
从二十世纪六十年代开始，越来越多的著名石油公司在世界各地炼油厂的加氢装置中开始使用Orbit球阀作为氢气这种危险介质的关断，迄今已有超过40年的历史。
进入二十一世纪，ORBIT阀门公司继续为客户提供出类拔萃的产品和周到的服务。
ORBIT阀门独特的密封面无摩擦设计被同行和客户们誉为“世界上唯一人见人爱的阀门”，它同时也是唯一的保修期为三年的阀门，在正常的使用情况下，ORBIT阀门的通常寿命都可达到20年左右。
1、ORBIT阀门是固定座，不是浮动座1、开关无摩擦：提升阀杆式球阀通过阀杆上部的特殊轨道和下部的楔形斜面使得阀门在开关时球体偏离阀座后再转动消除了阀座的摩擦，解决了传统球阀的阀座磨损问题。
这种无擦伤或无摩擦的阀座密封在频繁的开关中不会引起磨损，因此避免了传统结构的球阀所产生的阀座密封的损坏，大大延长了球阀的密封寿命，在阀门频繁开关的情况下仍能确保长期的零泄漏和紧密密封（长期满足ANSI B16.104 VI）。
2、无高速流体的局部冲刷：提升阀杆式球阀在开关时当阀球（芯）脱离阀座后再转动，阀球和阀座在没有接触的情况下完成开关动作。
所以在阀门“开启”或将要关闭的瞬间流体是沿密封面在360º范围内立即流动的，流体开始流动时可以把阀座上存在的外来的杂质冲洗干净。
因此提升阀杆式球阀从根本上避免了传统球阀在“开”和“几乎关闭”的瞬间产生的高速流体带来的阀座局部冲刷，即使在操作压差大的苛刻工况，仍能确保长期的零泄漏和紧密密封，同时也大大的提高了球阀的使用寿命。
3、机械楔形密封（主动或强制密封）：提升阀杆式球阀阀杆下端的斜面提供一个机械的楔紧力以保证持续的紧密密封。
这种特殊的机械楔紧式密封不受管线压力大小和温度高低的影响，可以在全压差和全温度范围内保持双向紧密密封(对600磅级阀门为104公斤)，消除了靠弹簧预紧阀座密封的传统DBB球阀随压力和温度的变化其密封能力无法保证的缺陷，因此更适用于压力和温度波动大、要求阀门长期保持良好密封、不允许经常停车维修和更换阀门的苛刻工况。
ORBIT 球阀原理介绍
seal rubbing is eliminated.
• WEAR RESISTANT HARD FACING ON CORE
The core face is a hard, polished material that will endure the most difficult service, without loss of sealing integrity.
CT-ORB-VALVE-01 ORBIT® 3
08/10 SWP-2M
ENGINEERED & PROCESS VALVES
Little Rock, AR
Cameron’s Valves & Measurement (V&M) group is a leading provider of valves and measurement systems to the Oil and Gas industry. The group’s products are primarily used to control, direct and measure the flow of oil and gas as it is moved from individual wellheads through flow lines, gathering lines and transmission systems to refineries, petrochemical plants and industrial centers for processing. The Engineered & Process Valves division provides a wide range of valves for use in natural gas, LNG, crude oil and refined products transmission lines. The division also provides critical service valves for refinery, chemical and petrochemical processing businesses and for associated storage terminal applications, particularly through the ORBIT® and GENERAL VALVE® lines which are manufactured at the Little Rock facility. This broad offering has significantly strengthened Cameron’s ability to serve as a single source for a wide scope of customer requirements. The ORBIT valves’ block valve technology provides valves with unmatched durability, safety and long term performance. In Cameron’s Valves & Measurement group Little Rock factory, production process teams are organized into manufacturing cells, each with responsibility for quality and on time delivery. Using Six Sigma lean methods the result is a finished product of unmatched excellence, built with precision and pride.
