乙烯装置流程图(实际)(推荐文档)
乙烯生产技术和工艺流程介绍ppt课件
完整版ppt课件
18
建设中的乙烯装置
• 独山子 100
• 天津 100
• 镇海 100
• 福炼
80
• 四川
80
• 抚顺
80
• 武汉
80
Linde Lummus Lummus Lummus SW SW
完整版ppt课件
19
序号
项目名称与建设内容
1 中国石油兰州石化分公司60万吨/年乙烯扩 建工程新建的45万吨/年乙烯装置
–
戊二烯/戊炔、戊烯、戊烷（C5）
–
C6-C8非芳
–
苯、甲苯、二甲苯/乙苯/苯乙烯
– C9-205 DEG C – 205-288 DEG C （ 裂解柴油）
– 288+ DEG C (裂解燃料油）
完整版ppt课件
杂质 CO CO2 H2S H2O
9
裂解反应
• 高温 – 800~900oC • 短停留时间 –
H Y D R O G E N A T IO N I + F R A C T IO N A T IO N
H Y D R O G E N A T IO N II + F R A C T IO N A T IO N
U T IL IT Y U N IT S
A U X IL IA R Y U N IT S
R E F R IG E R A T IO N U N IT S
完整版ppt课件
13
乙烯装置基本构成 • 从原理上分： –裂解 –分离 • 从流程和布置上分： –裂解炉区 –急冷区 –压缩区 –冷区 –热区
完整版ppt课件
14
乙烯装置工艺流程
乙烯装置工艺流程乙烯装置工艺流程是指通过一系列的化学反应和物理操作将石油炼制工艺中的乙烷转化为乙烯的过程。
乙烯被广泛应用于塑料、橡胶、纺织、化学纤维、合成橡胶等行业。
乙烯装置工艺流程主要包括原料处理、烷烃裂解和产品分离三个主要步骤。
首先是原料处理阶段。
乙烯装置的主要原料是来自炼油厂的乙烷。
首先将乙烷经过吸湿、除氧、脱硫等处理过程，去除其中的杂质和有害物质。
然后将乙烷经过压缩和加热，使其达到合适的反应温度和压力。
接下来是烷烃裂解阶段。
将处理后的乙烷送入炼油炉内，通过加热和催化剂的作用，将乙烷分解为乙烯和一氢化合物。
这个过程称为烷烃裂解。
在这个过程中，需要控制好温度、压力和催化剂的用量，以达到最佳的产率和选择性。
最后是产品分离阶段。
经过烷烃裂解后，产生的混合气体中含有乙烯、乙烷、丙烷、丙烯等多种组分。
这些组分需要通过分离装置进行分离和纯化。
常用的分离装置有分馏塔、冷凝器、吸收塔等。
通过不同的温度和压力条件，将不同沸点和溶解度的组分分离出来，得到纯净的乙烯产品。
乙烯装置工艺流程中还包括一些辅助操作和单位，如冷却水循环系统、废气处理系统、催化剂循环系统等。
这些系统和单位的设计和运行对于整个乙烯装置的稳定运行和产品质量的控制十分重要。
乙烯装置工艺流程除了以上主要步骤外，还需要对反应过程进行监控和控制。
通过实时监测反应温度、压力、催化剂的活性等关键参数，并及时调整操作条件，以确保乙烯装置的安全和高效运行。
总之，乙烯装置工艺流程是一个复杂的过程，需要在严格的控制条件下进行操作。
通过原料处理、烷烃裂解和产品分离等步骤，将炼油厂的乙烷转化为纯净的乙烯产品。
这个过程对于乙烯产量和质量的控制有着重要的影响，也对环境保护和能源消耗具有重要意义。
乙烯装置工艺流程
福炼乙烯装置利用炼厂直馏轻石脑油和直馏重石脑油（LVN/HVN）、加氢尾油（HVGO）、加氢裂化轻石脑油(HCN)、裂解汽油加氢装置C5循环组分、来自于芳烃抽提装置的C6提余油、炼厂饱和C3/C4液化气、循环乙烷、循环丙烷等原料，通过高温裂解，深冷分离产出主产品乙烯和丙烯以及付产品C3液化气（也可以切换到循环裂解丙烷）、丁二烯、MTBE/丁烯-1、甲烷、氢气、粗裂解汽油和裂解燃料油(由裂解柴油和裂解燃料油混合而成)。
装置的乙烯、丙烯产品送至下游生产聚乙烯、聚丙烯产品。
乙烯联合装置主要由裂解、压缩、分离、低温罐区、汽油加氢、混合碳四处理等装置。
乙烯联合装置工艺流程简述：1、裂解工序接收来自界外的炼厂C3/C4、粗混合C4、C5循环物流、分离部分返回的循环乙烷/循环丙烷、芳烃提余油、轻石脑油、重石脑油、以及加氢裂化石脑油(HCN)，分别送入SL-1型及SL-2型炉内，加稀释蒸汽（DS）进行裂解，得到的裂解气（即：氢气、甲烷、乙烯、乙烷、丙烯、丙烷、丁二烯、裂解汽油、裂解燃料油等组分的混合物）经废热锅炉急冷，油冷、水冷至常温，回收部分热量，并把其中大部分油类产品分离后送入后续工序。
负责接收从界外来的高压锅炉给水并将其转化为压力11.7Mpa、温度500～525℃的超高压蒸汽（VHS）。
接收本装置分离工序返回的甲烷氢及从界外补充的碳三/碳四等物料经混合、汽化后做为裂解炉燃料气。
2、压缩工序将来自裂解工序的裂解气，经五段压缩后，将压力提高到4.173 MPag，为深冷分离提供条件。
裂解气在压缩过程中，逐段冷却和分离，除去重烃和水，并在三段出口设有碱洗，除去裂解气中的酸性气体，为分离系统提供合格的裂解气。
制冷系统由丙烯制冷系统和乙烯、甲烷二元制冷系统构成，为深冷分离提供－40℃，－27℃，－3℃、13℃四个级别的丙烯冷剂；－40℃～－135℃的二元冷剂。
丙烯、二元制冷系统为多段压缩，多级节流的封闭循环系统。
乙烯装置工艺流程
乙烯装置工艺流程乙烯是一种重要的化工原料，广泛应用于塑料、橡胶、合成纤维等行业。
乙烯装置是指生产乙烯的工业生产装置，其工艺流程包括原料制备、裂解、分离、净化和产品回收等环节。
下面将详细介绍乙烯装置的工艺流程。
原料制备乙烯的生产原料主要是石油和天然气。
在乙烯装置中，石油和天然气经过蒸馏、裂解等工艺处理后，得到乙烯的原料乙烷和丙烷。
这些原料经过精制后，成为裂解反应的原料。
裂解裂解是乙烯装置中最关键的环节，也是乙烯生产的核心工艺。
裂解是指将乙烷和丙烷等碳氢化合物在高温下分解成乙烯和丙烯的化学反应。
裂解反应通常在裂解炉中进行，通过加热原料并控制反应条件，促使原料分子发生断裂，生成乙烯和丙烯。
分离裂解反应生成的乙烯和丙烯需要进行分离，以获得高纯度的乙烯产品。
分离过程主要包括粗分离和精馏两个阶段。
在粗分离阶段，通过冷凝和蒸馏等方法将混合气体中的乙烯和丙烯分离出来。
在精馏阶段，进一步提高乙烯的纯度，得到合格的乙烯产品。
净化乙烯产品在分离后需要进行净化处理，以去除杂质和提高产品的品质。
净化过程主要包括脱硫、脱氢氯化和脱水等步骤。
脱硫是指去除乙烯中的硫化氢和硫醇等硫化物，脱氢氯化是指去除乙烯中的氯化氢，脱水是指去除乙烯中的水分。
这些净化步骤可以通过化学吸收、吸附和膜分离等方法实现。
产品回收乙烯装置生产的乙烯产品需要进行回收和储存，以便后续加工和运输。
产品回收主要包括冷凝、压缩和储存等步骤。
在冷凝过程中，将乙烯气体冷却成液体，然后通过压缩将液体乙烯压缩成高压液体或气体，最终储存在储罐中。
综上所述，乙烯装置的工艺流程包括原料制备、裂解、分离、净化和产品回收等环节。
这些环节相互配合，共同完成乙烯的生产过程，为乙烯产品的生产提供了可靠的工艺保障。
乙烯装置的工艺流程不仅涉及化学原理和工艺技术，还涉及设备设计和自动控制等多个领域，是一项综合性的工程技术。
茂名乙烯100万吨乙烯装置流程及设备说明
60％～110％
液相操作范 围
60％～110％
© Company name - 4
工艺特点：
温度：塔顶38℃，塔釜80℃ 压力：0.028MPa 设计油含量50ppm,最好0.5％； PH值设计6.5～7.5实际6～7
碱洗塔塔内件设计
设备位号
TB310
设备名称
碱洗塔
塔径（m）
4.9
内件形式
1＃～3＃泡罩；板间距900mm,U型流； 4＃～48＃固定阀；板间距750mm,双溢流； 31＃～56＃筛板；板间距700mm,双溢流；
工艺特点：
60％～110％
60％～110％
温度：塔顶-8℃，塔釜75℃ 压力：2.09MPa
塔顶碳四组分小于1000ppm以下。
© Company name - 7
低压脱丙烷塔
自OSBL
混合碳四
不合格丙稀
高压脱丙烷塔顶
-1oC 0.605 MPaG
-22oC
FC
PC
EB-408 三元冷剂
-24oC
气相操作范 围
液相操作范 围
工艺特点：
60％～110％
60％～110％
温度：塔顶-1℃，塔釜81℃ 压力：0.605MPa
回流比：设计1.46，实际为1.29
© Company name - 9
冷箱和脱甲烷塔
自高压脱丙烷塔
冷却
EB-491X/492X
LR 至 TV-4020 -72
LR 至 TV-4007 LR 至 PV-4014
AE PC
-29oC
-18oC
三元冷剂压缩机一段
-36oC
FC
EB-443 LR -44oC

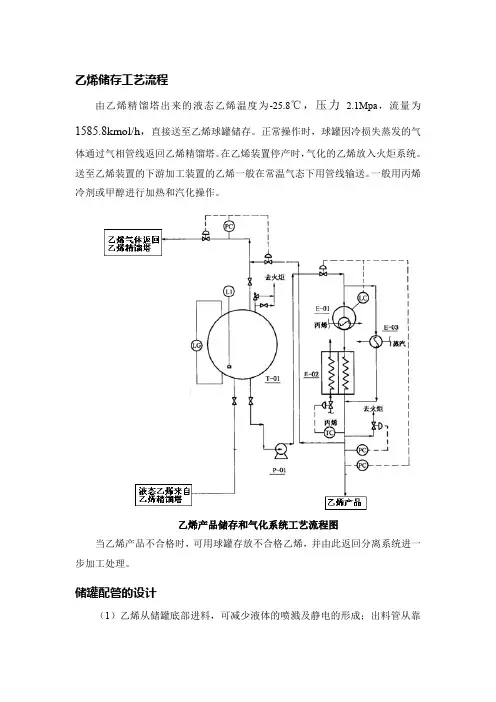

乙烯储存工艺流程
乙烯储存工艺流程
由乙烯精馏塔出来的液态乙烯温度为-25.8℃，压力 2.1Mpa，流量为1585.8kmol/h，直接送至乙烯球罐储存。
正常操作时，球罐因冷损失蒸发的气体通过气相管线返回乙烯精馏塔。
在乙烯装置停产时，气化的乙烯放入火炬系统。
送至乙烯装置的下游加工装置的乙烯一般在常温气态下用管线输送。
一般用丙烯冷剂或甲醇进行加热和汽化操作。
乙烯产品储存和气化系统工艺流程图
当乙烯产品不合格时，可用球罐存放不合格乙烯，并由此返回分离系统进一步加工处理。
储罐配管的设计
（1）乙烯从储罐底部进料，可减少液体的喷溅及静电的形成；出料管从靠
近罐底部处引出。
（2）水喷淋系统。
由于乙烯为可燃液体，故需设置水喷淋系统，在火灾时，往储罐顶部喷水冷却。
（3）在氮气供应管线上设置止回阀，防止氮气供应出问题时罐内的物料倒入氮气系统。
（4）储罐的安全阀出口管接至火炬系统。
仪表和控制
（1）设有现场的温度指示及远距温度指示，以读得罐内储存物料的温度。
（2）设有现场的压力指示，同时压力变送器把压力信号送往控制室；现场压力指示器安装在地面附近。
系统采用氮封，设有氮气排出压力控制和压力报警，保证氮封的压力。
（3）设有现场的液面指示，通过液面变送器发送到控制室。
同时设有高低液位报警，高高液位联锁，防止物料过分泵入，低低液面时切断传输泵。
烯烃车间乙烯装置介绍详解PPT学习教案
会计学
1
一、东方乙烯装置基本情况 1.占地面积：
乙烯装置1989年10月由国家计委批准立项，1990年6月10日合同 正式生效。1992年6月26日破土动工。厂区占地41公顷，厂外占地 7.49公顷，总计478900M2,建筑面积5932M2 。
第1页/共35页
一、东方乙烯装置基本情况 2.生产处理能力：
设备名称 裂解炉 裂解炉 裂解炉 裂解炉 裂解炉 裂解炉 裂解气压缩机 膨胀机压缩机 丙烯压缩机 乙烯压缩机 急冷油循环泵 急冷水循环泵 复水泵 锅炉给水泵 燃油炉
第5页/共35页
一、东方乙烯装置基本情况
存在重大问题需要更新更换检修才能使用的设备明细表：
序号 1 2 3 4 5 6 7 8 9 10
防止工艺水系统结垢
0.11
4
缓蚀剂
RG-1
调节急冷水的PH值
0.235
5
降粘剂
LT-1
调节急冷油的粘度
0.155
6
缓蚀剂
RG-5
油洗塔顶部出口气相管线的防腐
0.13
7
阻聚剂 EC-3278A 防止高压汽提塔、脱丙烷塔、脱丁烷塔聚合
0.045
8
防垢剂
HK-22
防止系统由于氧的存在而导致聚合物的生成
0.082
烯烃车间总装机容量7000KW，不计90、95单元，各单元之和为3015KW，含P1501B、P-1505B。
第17页/共35页
➢仪表风的规格：无油无尘； 露点：在正常操作时，低于-40℃； 界区条件：压力(输入处) 700kPa，环境温度。 用量：正常 1000Nm3/h，峰值 1300Nm3/h。
第12页/共35页
乙烯装置工艺流程
乙烯装置工艺流程乙烯装置工艺流程是指将乙烷通过加热和催化剂的作用转化为乙烯的过程。
下面是乙烯装置工艺流程的主要步骤。
首先，进料原料乙烷通过储罐输送至脱硫装置，通过脱硫剂的作用将乙烷中的硫化物去除，以保证后续反应的进行。
然后，脱硫后的乙烷进入预热器进行加热，提高其温度至适宜的反应温度。
预热后的乙烷进入乙烷转化器。
在乙烷转化器中，乙烷经过催化剂的作用，转化为乙烯。
乙烷转化为乙烯的反应是一个关键的步骤，需要控制适宜的反应温度和压力，以及有效的催化剂。
乙烯转化反应是一个放热反应，需要通过回收余热的方式控制反应温度。
乙烯转化后，乙烯通过除杂装置去除其中的杂质。
然后通过冷凝装置进行冷凝，将乙烯气体冷凝成液体，以便后续的回收和脱水处理。
冷凝后的乙烯液体进入分离装置，分离出乙烯和副产物。
分离出的乙烯经过回收系统回收利用，而副产物则通过排放系统进行处理或回收利用。
在分离装置中，还需要进行乙烯的净化处理。
乙烯中通常还含有少量的杂质，如乙烷、丙烷等。
这些杂质对乙烯的使用性能有一定的影响，所以需要通过净化系统将其去除。
最后，经过净化处理的乙烯进入脱水装置，去除其中的水分，以保证乙烯的纯度。
脱水后的乙烯最终由储罐进行储存，并根据需要进行进一步的加工和运输。
乙烯装置工艺流程是一个复杂的过程，需要精确控制各个步骤中的温度、压力和催化剂等因素，以保证乙烯的产量和质量。
同时，还需要注意安全问题，如储罐和管道的防漏处理、压力的监控和控制等，以保障装置的运行安全。
乙烯是一种广泛应用于化工、塑料、橡胶等行业的重要原料，其装置工艺流程的优化和改进将对相关行业的生产效率和产品质量产生重要影响。
乙烯的实验室制备ppt课件
CH3-CH2OH +
CH3-CH2OH
浓H2SO4 140℃
CH3-CH2-O-CH2-CH3 + H2O 乙醚
3.装置：
A
1、固＋液
2、固+固 3、固＋液
B
气 可用(
C
)装置常用做制( H2 CO)2
气 可用( )装置常用做制( O2 NH) 3
气 可用( )装置常用做制( Cl2 )
精选ppt课件2021
浓硫酸是催化剂和脱水剂，反应中有生成水，会使浓 硫酸稀释，而稀硫酸没有脱水性会导致实验失败。为了保 证有足够的脱水性，硫酸要用98%的浓硫酸，酒精要用无 水酒精，酒精与浓硫酸体积比以1∶3为宜。
4、温度计的位置
温度计水银球要置于反应液的中央位置因为需要测 量的是反应液的温度。
精选ppt课件2021
5
5、为何使液体温度迅速升到170℃？
因为无水酒精和浓硫酸混合物在170℃的温度下主 要生成乙烯和水，而在140℃时乙醇将以另一种方式脱水， 即分子间脱水，生成乙醚。
6、混合液颜色如何变化？为什么？
混合液的颜色逐渐变黑，因为浓硫酸使乙醇脱水而炭化。
7、有何杂质气体？如何除去？ H2O、CO2、 SO2
4温度计的位置问题思考因为无水酒精和浓硫酸混合物在170的温度下主要生成乙烯和水而在140时乙醇将以另一种方式脱水即分子间脱水生成乙醚
乙烯的实验室制备：
（注酸入醇）
1.试剂：浓硫酸与无水乙醇（体积比3：1）
2.原理： H H
HH
浓H2SO4
H—C—C—H
H—C=C—H + H2O
170˚C
H OH
副反应:
氢氧化钠溶 除去SO2，以免干扰乙烯
乙烯装置的典型流程和比较(推荐文档)
乙烯装置的典型流程和比较第一节顺序分离流程今举一流程加以说明，原料为烷烃、石脑油及轻柴油和减压柴油均可。
但本流程所列举的数据，是以C2、C3/C4、C5以上饱和烃和石脑油为原料。
一、裂解和急冷从罐区来的液体原料经急冷水预热后进入裂解炉，见图1－1。
循环乙烷在深冷系统中被裂解气蒸发，在冷箱中用丙烯冷剂再加热，然后与新鲜乙烷原料混合。
原料在进入裂解炉前用急冷水预热、热水加热，再在对流段最上端盘管中预热，加入稀释蒸汽（乙烷与稀释蒸汽质量比为0.3），并注入微量CS2，以防炉管管壁催化效应和炉管渗碳。
对于稀释蒸汽在流量控制下，加到总的裂解炉进料中去。
烃和蒸汽的混合物再返回对流段，在进入辐射段之前进一步预热。
四组辐射段炉管出口在炉膛内两组相连后，进到每台裂解炉的两台急冷锅炉（TLE）中。
每台裂解炉的TLE，均连接到一个共用汽包上的热虹吸系统，产生12.4MPa蒸汽，进入每个汽包的锅炉给水，用急冷油和对流段的烟道气预热。
蒸汽在TLE中产生，并在裂解炉对流段的盘管中过热到520℃，过热器出口温度由锅炉给水注入量（注入到部分过热蒸汽中）来控制。
调节温度之后，蒸汽返回到对流段，以过热到需要的温度。
设计的裂解炉热效率约为95%（低热值）。
燃料燃烧系统设计是侧壁烧嘴或底部烧嘴，既可烧富氢燃料以可烧富甲烷燃料。
通常的燃料为氢气和甲烷的混合物，大约总热量的40%来自底部烧嘴，其余由侧壁烧嘴来平衡。
在急冷区，经常引起设备腐蚀，大部分是在与水接触的金属表面上产生的，其原因是水里溶解着硫化氢、氯化氢、碳酸气，较低分子量的环烷烃酸和脂肪酸或者苯酚等的腐蚀性物质和酸性物质。
腐蚀性物质和酸性物质，是在热裂解反应管上生成的，经过分析判明是甲酸（HCOOH）、乙酸（CH3COOH）、苯酚（C6H5OH）、丙烯酸（CH2＝CHCOOH）、丙酸（C2H5COOH）和环烷酸，在冷凝稀释蒸汽中一般含量为百万分之几至百万分之几十。
硫化氢（H2S）、碳酸气（CO2）这些物质是在热裂解阶段生成的，无法防止，一般采用中和和注入防腐剂来防止腐蚀。
