手把手教你用示波器维修主板(图文版教程)
笔记本电脑主板怎么修
笔记本电脑主板怎么修笔记本电脑的主板坏了，拿出去修?一般的商家都会让你更换一块的，下面就让店铺教大家如何自己动手修笔记本电脑主板。
修笔记本电脑主板的方法一、查板方法:1.观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。
2.表测法：+5V、GND电阻是否是太小(在50欧姆以下)。
3.通电检查：对明确已坏板，可略调高电压0.5-1V，开机后用手搓板上的IC，让有问题的芯片发热，从而感知出来。
4.逻辑笔检查：对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。
5.辨别各大工作区：大部分板都有区域上的明确分工，如：控制区(CPU)、时钟区(晶振)(分频)、背景画面区、动作区(人物、飞机)、声音产生合成区等。
这对电脑板的深入维修十分重要。
二、排错方法：1.将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号(波型)，如有入无出，再查IC的控制信号(时钟)等的有无，如有则此IC坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的IC为止。
2.找到的暂时不要从极上取下可选用同一型号。
或程序内容相同的IC背在上面，开机观察是否好转，以确认该IC是否损坏。
3.用切线、借跳线法寻找短路线：发现有的信线和地线、+5V或其它多个IC不应相连的脚短路，可切断该线再测量，判断是IC问题还是板面走线问题，或从其它IC上借用信号焊接到波型不对的IC上看现象画面是否变好，判断该IC的好坏。
4.对照法：找一块相同内容的好电脑板对照测量相应IC的引脚波型和其数来确认的IC是否损坏。
5.用微机万用编程器(ALL-03/07)(EXPRO-80/100等)中的ICTEST 软件测试IC。
三、电脑芯片拆卸方法：1.剪脚法：不伤板，不能再生利用。
2.拖锡法：在IC脚两边上焊满锡，利用高温烙铁来回拖动，同时起出IC(易伤板，但可保全测试IC)。
3.烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出IC(不易掌握)。
手机维修中频率计与示波器的使用及测试
接上页：
第 三 步 ： 将 探 头 的 探 针 去 碰 触 13MHz 主 时钟信号测试点，结果在频率计数字显示屏 上就显示出准确的时钟频率为13.000000MHz， 说明频率非常准确，如图2.3－5所示。
接上页：
但是往往会测到的不是13.000000MHz， 而 是 偏 离 了 13.000000MHz ， 显 示 为 12.776516MHz，这说明13MHz主时钟信号发生 了频偏，此时手机可以开机，但会出现开机 后无信号，不能接打电话的故障现象，出现 这种频偏，一般是晶体本身损坏引起的，需 要更换来解决。
接上页图示：
图2.4－3 20M双踪示波器面板功能标示
接上页：
1)电源开关(POWER)：按下开关为开启示 波器，此时示波器有一条基准线在显示屏上 显示出来。
2)电源指示灯：开启电源时，指示灯亮， 表示示波器电源线插头正常。
接上页：
3)聚焦控制旋钮(FOCUS)：用于调节聚焦直至扫描 线最细，虽然在调节亮度时聚焦能自动调整，但有时 要用手动调节以便获得最佳效果。手机维修使用过程 中，调好后一般不会再动它。
四：实训方法及步骤：
1、手机维修中常用频率计的使用技巧。
（1）手机维修中频率计的作用。 在测量之前，先要将频率计电源插头插
上220V交流电源上，按电源钮开机，让其预 热20分钟，以保证晶体振荡器的频率稳定。 再连接上频率计探头于A口输入端（频率 10MHz/100MHz），再将频率计探头接地端与 手机接地连接实现共地，然后进行操作测量。
②测量主时钟信号频率13MHz的技巧。
在测量之前，先要将频率计电源插头插 上220V交流电源上，按电源钮开机，让其预 热20分钟，以保证晶体振荡器的频率稳定。 再连接上频率计探头于A口输入端（频率 10MHz/100MHz ） ， 再 将 频 率 计 探 头 接 地 端 与 手机接地连接实现共地，然后进行操作测量， 其步骤是：
手把手教你用示波器维修主板(图文版教程)
手把手教你用示波器维修主板（图文版教程）看到有很多新手在问示波器怎么用，苦苦寻找示波器的教程.....以前用的大多是那种很大台笨重的模拟示波器，调节非常麻烦，几十M的价格都要好几千，小弟我也买不起，所以至今是只见过猪走路，没吃过猪肉。
现在都是数字时代了，现在的一台数字示波器100M的不到两千MB可买得一台了，小巧、彩色、而且可说像傻瓜式的，操作非常方便面，只需测量时按下上面AUTO自动调按妞就行了。
其实示波器在实际维修运用中，用得最多的就是测量晶阵、时钟频率、检修PWM电路及一些关键信号的捕捉，快速准确锁定故障点。
今天闲来没事就简单给大家演示一下示波器实际维修的运用及所测到的波形。
我这里用的是安泰信ADS1102C 的示波器第一：检修不触发故障主板时，可以用示波器测和25M（NF的板）晶振是否起振，非常直观，非常准确，有些人可能拍砖：“用万用表测晶振的两脚的压差不是也可以判断其好坏吗没错，但是我要告诉你你只对了一半，有压差只能初步判断是好的，实际维修中也经常碰到有压差但不起振的故障，在没示波器下最好的方法就是代换一个。
但如果我们有示波器，测其晶振两脚，会有一个正弦波，且下面标有对应的频率数值没有偏移，那么晶振肯定是好的。
如图为实测的波形第二：在检修能上电不亮机故障时，首先就是测量主板各大供电是否正常，而如今的主板的供电方式大多彩用了PWM 控制方式，用它来检测PWM控制电路是否正常工作，也是比万用表更准确更直观，正常工作时的波形为脉冲方波。
如图为CPU从电电路的脉冲方波，表明CPU电路正常工作表明内存供电电路正常桥供电正常第三：对于主板不亮故障，如以上测完主板供电都正常情况下，就要检测主板各时钟是否正常了。
这时示波器的作用更明显了，它能非常准确的测出该点的时钟频率的数值，正常为一个正弦波。
万用表测也行，一般33M为左右，66M为左右，100M为左右，只是个大概判断，当然没示波器来的准确。
如图为实测的33M频率波形（测量点可用打值卡上测，或在PCI槽B16测到）在实际维修中，一般判断主板有无时钟，测量这PCI B16和BIOS的31脚有正弦波则说明时钟IC已正常工作，发出了时钟，主板时钟是正常的。
手机主板故障维修思路及判断方法
自动关机指手机在待机、拨打、接听、或功能操作状态下自动 关机。
死机和自动关机这两种故障维修时判断思路一致可做为同一故障分析， 一般有以下几种原因造成，
软件故障，本身软件故障造成的死机（自动关机） 电池故障，锂电内的保护电路作用过度灵敏，因此电流一大就断电， 或电池老化。 电池连接器不良，电池与手机之间的接合位容易松动，造成死机自动 关机。 硬件故障，部分IC虚焊造成的死机（自动关机故障）
Ω
电源IC损坏或PCB断线，排除以上SIM卡座故障后，使用万用表电阻 档对SIM卡座五个管脚（除GND地线）进行对地阻值测试，万用表若显 示无穷大或小于1K时常为电源IC U400损坏，（无穷大时把电源IC拆下 检测是否为PCB断路造成，若PCB无断路为U400损坏）。常出现U400损 坏。
➢无铃声故障维修思路
V520主板原理图.pd f
32.768K
✓ 32.768K时钟没有工作（如上图），CPU损坏或晶体本身损坏
按开机键有20MA左右的启动电流，MTK平台此常为软件故障，软件 升级或无法进行软件升级时常为CPU损坏，直接更换CPU处理。
按开机键有20MA—100MA左右的启动电流跳动，软件可以升级，且 装整机按开机键后屏幕显示定屏故障。此故障在MTK平台较常见，一般 为MDOC IC（U301）损坏造成，维修时直接更换U301。
1、当出现某一个按键失灵时，应目测该按键铜箔是否氧化，或用万用表 检测同一数据线间线路是否断线，对键盘进行氧化清理
2、当出现一排（纵横）按键全部失灵时应检测该路信号线至CPU之间是 否有断路造成，可用万用表检测
Lecroy(立科)Windows示波器中文操作手册
辉度/采集模式 .................................................................................................................... 22 了解显示信息 ......................................................................................................................... 23 顶部菜单栏(“FILE”菜单) .................................................................................................... 23 网格区域 ............................................................................................................................. 24 触发延迟指示符 ............................................................................................................. 24 触发电平指标符 ............................................................................................................. 25 零电平指示符 ...........................
示波器在主板维修中的应用
示波器在主板维修中的应用转载自：迅维网/作者：我是刚来的（迅维网ID）示波器在实际维修运用中，用得最多的就是测量晶阵、时钟频率、检修PWM电路及一些关键信号的捕捉，快速准确锁定故障点。
今天就以安泰信ADS1102C为例，给大家演示一下示波器在实际维修中运用及所测到的波形。
第一：检修不触发故障主板时，可以用示波器测32.768M和25M（NF的板）晶振是否起振，非常直观准确，用示波器测其晶振两脚，会有一个正弦波，且下面标有对应的频率数值，如果没有偏移，那么晶振肯定是好的。
如下图，实测32.768的波形：第二：在检修能上电不亮机故障时，首先就是测量主板各大供电是否正常，主板的供电方式大部分采用了PWM控制方式，用示波器来检测PWM控制电路脉冲信号，比万用表更准确更直观，正常工作时的波形为脉冲方波。
如下图，测量CPU供电电路的脉冲方波，表明CPU电路正常工作下图，是对内存供电电路测量：下图，是对桥供电电路测量：第三：对于主板点不亮的故障，在以上测量的主板供电都正常情况下，就要检测主板各时钟是否正常了。
这时示波器的作用更明显了，它能非常准确的测出该点的时钟频率的数值，正常为一个正弦波。
万用表测也行，一般33M为1.6V左右，66M为0.6V左右，100M为0.4V左右，当然这只是个大概的判断，远没有示波器测量的准确。
如下图，为PCI卡槽实测的33M频率波形（测量点可用打值卡上测，或在PCI槽B16脚测到）：在实际维修中，一般判断主板有无时钟，测量这个PCI的B16脚和BIOS的31脚有正弦波则说明时钟IC已正常工作，发出了时钟，主板时钟是正常的（但不代表每一个元件的时钟都正常）。
第四：如果供电、时钟、复位都正常CPU还是不跑码的话，一般问题都出在细节上，如总线故障或者某个信号不正常引起的宕机。
用示波器就可以很快的找到故障点，通常，我们可以测量BIOS的13.14.15.17脚（为LPC脚），如果正常会测到如下波形：如果有此波形，说明CPU硬启动已经完成，可以正常发出寻址指令，也就是CPU发出的片选信号选择中BIOS，并且调用它内部的POST程序去自检主板上的各个设备是否OK，此时主板一般都能跑码了，如果还是不跑码，一般通过刷写BIOS可以修复。
常用维修工具的使用
常用维修工具的使用在主板维修中，需要用到的维修工具有数字万用表、烙铁、吸锡枪、热风焊台、假负载、BGA焊接机、编程器、测试卡、频率计、示波器等，在实际维修中，常用的一般有数字万用表、测试卡、假负载。
下面主要介绍一下这几种常用的工具的使用。
一、数字万用表的使用数字式万用表除了具有指针表的功能外，还可以用来测量电容、频率、温度等：并且其以数字显示读数。
表的上部是液晶显示屏：在中间部分是功能选择旋钮；下部是表笔插孔，分为“com”（即公共端）或“一”端和“+”端，还有一个电流插孔，三极管值插孔和测电容插孔。
1、电压的测量直流电压的测量在主板维修中，用的最多的就是直流电压的测量。
首先将黑表笔插进“com”孔红表笔插进“VΩ”孔。
把旋钮选到比估计值大的量程，主板上的电压一般不超过20V。
（注意：表盘上的数值均为最大量程，“V—”表示直流电压档，“V~”表示交流电压档，“A”是电流档），接着把表笔一只接地（负极），另一只接测试点，并保持接触稳定，数值可以直接从显示屏上读取，若显示为“1”，则表明量程太小，那么就要加大量程后再测量。
如果在数值左边出现“一”，则表明表笔极性与实际电源极性相反，此时红表笔接的是地（负极）。
交流电压的测量表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V~”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要阴唇便作手触摸表笔的金属部分。
2、电流的测量直流电流的测量先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档：若测量小于200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1”，那么就要加大量程：如果在数值左边出现“一”，则表明电流从黑表笔流进万用表。
交流电的没量测量方法与直流电流的测量相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”，若忘记这一步而直接测电压，表或电源会烧掉。
[电脑维修] 维修培训教材--主板维修(PDF 24)
![[电脑维修] 维修培训教材--主板维修(PDF 24)](https://img.taocdn.com/s3/m/38b4ae4ac850ad02de804110.png)
来自 中国最大的资料库下载深圳电脑维修网培训教材系列《主板篇》一、芯片的功能、作用及性能，具体内容：（芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC 、保险F,和电感L、晶振X。
Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、SOCKET座、USB（CMOS，KB控制器,集成在南桥或I/O芯片里面）二、主板的工作过程和维修原理三、主板的架构，芯片焊接及拆装技巧的训练四、主板的重点电路讲解：1、触发电路2、时钟电路3、复位电路4、I/O芯片5、CPU供电电路6、各种CPU假负载的做法五、主板测试点：（在维修中讲解）1：ISA总线及其走向工具的使用（万用表、示波器等），BIOS 引脚及I/O芯片，串口芯片，KB芯片等2：PCI总线AGP总线及其走向3、电阻法实际操作和查走向的技巧4：CPU：SOKET 7的测试点SLOT 1的测试点 SOKET 370的测试点 SOCKET423 SOCKET 478 SOCKET A 462 168线内存DIMM槽184线DDR内存槽六、主板维修的方法：1、观察法2、触摸法3、逻辑推理法4、波形法5、电阻法 6 ，替换法7、示波器及锁波法8、诊断卡法9、BIOS的烧录和刷新七、常见故障的维修及维修１、不触发 2，不开机（指CPU不工作）3，CPU供电不对，4，无时钟5无复位6不读内存7死机8外设功能性故障9稳定性故障 10，插槽或插座的故障11、CPU供电电路的原理及维修12、触发电路的原理及走向查找和维修八、典型故障的维修卡类的维修方法及技巧（显卡，声卡， CPU等）九、总结主板及卡类维修，熟悉及掌握维修流程主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。
示波器的使用方法详解
Siglent SDS1000系列数字示波器
Ⅱ
Ⅲ
SDS1000系列数字存储示波器标准附件
● 一份用户手册 ● 一份产品保修卡 ● 一份合格证 ● 1：1/10：1探头（与所购买通道数一致） ● 一根符合用户所在国标准的电源线 ● 一根USB 电缆 ● 一张光盘(含有EasyScope3.0电脑软件系统)
Siglent SDS1000系列数字示波器
Ⅰ
SDS1000系列数字存储示波器简介
SDS1000 系列数字示波器体积小巧、操作灵活；采用彩色TFT-LCD及弹出式菜单显示， 实现了它的易用性，大大提高了用户的工作效率。此外，SDS1000 系列性能优异、功能强 大、价格实惠。具有较高的性价比。SDS1000 实时采样率最高 2GSa/s 、存储深度最高 2Mpts, 完全满足捕捉速度快、复杂信号的市场需求；支持USB设备存储，用户还可通过U盘 或LAN口对软件进行升级，最大程度地满足了用户的需求；所有型号产品都支持PictBridge 直接打印，满足最广泛的打印需求。
法，使用户具备处理简单故障的能力。 5. [ 服务和支持 ] 一章对SDS1000系列产品保修及技术支持进行介绍。
[ 附录A：技术规格 ] 一章详细介绍SDS1000系列示波器的技术规格。 [ 附录B: 默认设置 ] 一章列出出厂有关设置。 [ 附录C：日常保养和清洁] 一章介绍如何保养示波器。
Siglent SDS1000系列数字示波器
警告高压
保护性终端 小心请参阅用户手册 测量接地端 电源软开关
Siglent SDS1000系列数字示波器
Ⅳ
Ⅴ
内容提要
本手册介绍SDS1000系列数字示波器的操作的有关信息。手册包括以下章节： 1. [ 入门 ] 一章介绍了示波器的前面板、用户界面、功能检查及探头补偿。 2. [ 功能介绍及操作 ] 一章对示波器的功能及操作做了系统详细的介绍。 3. [ 应用示例 ] 一章包括许多测量示例，供读者参考。 4. [ 系统提示及故障排除 ] 一章对系统提示信息进行了说明并列举了一些简单故障及解决方
零起点看图学示波器的使用
目录分析
目录分析
本书将对《零起点看图学示波器的使用》一书的目录进行详细的分析，以帮助读者更好地理解书 籍的结构和内容，以及各部分内容的价值和作用。 从整体来看，这本书的目录结构清晰、合理，全书分为概述、使用指南、基础知识、应用实例、 附录等五个部分。每个部分的内容都相对独立，但彼此之间又相互，构成了一个完整的知识体系。 在概述部分，书籍首先对示波器进行了简单的介绍，包括示波器的定义、作用、种类和优缺点等。 这一部分的目的是帮助读者对示波器有一个基本的认识，了解示波器的基本概念和作用。 接下来是使用指南部分，这一部分主要介绍了如何使用示波器进行测量和观察波形。通过这一部 分的内容，读者可以了解示波器的正确操作方法、安全注意事项以及示波器在各种情况下的应用。
目录分析
基础知识部分是全书的重点之一，主要介绍了示波器的基础知识，包括示波器的组成、各部件的 名称和作用、示波器的调整方法等。这一部分的内容可以帮助读者深入理解示波器的基本原理和 操作方法。
在应用实例部分，书籍列举了一些实际应用示波器的案例，包括电源电路、数字电路、音频电路 等。这些案例不仅可以帮助读者更好地理解示波器的应用场景，还可以为读者在实际工作中提供 一些参考。
精彩摘录
精彩摘录
《零起点看图学示波器的使用》精彩摘录：从新手到专家的示波器指南 《零起点看图学示波器的使用》是一本全面介绍示波器基础知识和应用技巧的实用书籍。作者通 过简洁生动的文字和大量实例，带领读者逐步了解示波器的基本概念、选购要点、使用方法和应 用场景。本书将精选书中的精彩内容，以便读者更好地了解这本书的内涵。 示波器是一种用来观测电子信号的仪器，它可以将微弱的电信号转换成可见的波形，帮助我们更 好地了解信号的特性和细节。示波器广泛应用于电子、通信、自动化等领域，是工程师和技术人 员必备的工具之一。 示波器可以根据用途、波形、通道数等不同标准进行分类。根据用途，示波器可分为通用示波器 和专用示波器；根据波形，示波器可分为模拟示波器和数字示波器；根据通道数，示波器可分为 单通道和多通道示波器。
主板维修流程图
主板维修流程图主板维修流程1. PCB有无物理损伤2. 有无烧焦的痕迹3. 电容有无漏液，鼓包，松动等4. 注意看主板上是否有被焊过5. 接口内PCB反面是否有短路的地方OK 6. 看主板芯片组，是否支持测试CPUNO阻值偏小1. 测电池是否够2.6V以上电压OK 2. 看CMOS跳线是否跳反3. 清CMOS跳线4. 测POWER ON排针电压是否够2.5以上不能触发 5. 测32.768KHZ晶振是否起振（电压0.5V-1.6V，两脚之间应有电压差）6. 查找POWER ON，PS-ON到南桥或I/O的线路7. I/O和南桥的待机电压8. 测I/O的信号有无输出9. 更换南桥或I/O1. 测场效应管是否损坏2. 测场效应管G极到电源IC的线路3. 查电源IC是否有12V或5V供电4. 查电源IC的外围电路5. 更换电源ICOK 1. 测时钟芯片的3.3V和2.5V供电(个别主板没有2.5供电)2. 测14.318晶振是否起振3. 查时钟IC周围的电阻,电容4. 更换时钟IC或晶振NO1. 量Reset排针电压是否够2.5V以上2. 测Reset进南桥是否有跳变3. 查排针往门电路或南桥的连线（有的主板有专门的复位芯片）4. 查POWERGOOD相关线路OK 5. 南桥坏、北桥坏补充：CPU主供电电压值不对，量VID线是否有开路或短路1. 刷BIOS或换芯片刷1. 测BIOS有 A. 有片选2. 测BIOS数据线、复位无CS片选时钟（把BIOS拔下来）3. 测PCI的AD线对地阻值4. 测CPU座周围的排阻1. 测PCI的Frame(帧周期)2. 如无帧周期信号再量CPU的ADS#和DBSY（南桥）a、如有ADS#或DBSY而无PCIB. 无片选帧周围信号北桥可能坏b、如有帧周期信号，则南桥可能坏OK c、最终通过CPU之HA，HD和PCI的AD线来确定南北桥好坏在PCI有复位的情况下：2. 无CPU复位 1. 北桥及周围电路2. 查CPU到北桥之间是否断线1. 内存接口接触不良2. 量内存供电SDR（3.3V）；DDR（2.5V）负载电压1.25V3. 测内存CA/CS片选信号NO 4. 测内存时钟CLKC1，C3，A7等 5. 测SDA、SCL6. 测内存接口旁边的排阻7. 刷BIOS8. 北桥坏、I/O1. 32．768KHZ晶振是否有杂波OK 2. I/O坏C1—C5循环 3. I/O与南桥的连线4. BIOS坏5. 南桥坏1．刷BIOS档OB 2. 量HD的数据线3. 查北桥和AGP之间线路1．测内存供电，清除CMOSOK 档B0 2. 测北桥供电3. 北桥坏1. 查CPU是否超频档od 2. 更换74F244NO 3. PCI接口之间电阻和排阻还是档机1. 量AGP的AD线档2d 2. 测INTA信号3. 北桥供电4. 北桥坏OK 1. 刷BIOS档26 2. 北桥供电3. 清CMOS4. 北桥坏1. I/O供电档50 2. I/O不良3. 南北桥供电1. 刷BIOS或换BIOS档41 2. 量BIOS的数据线有无短路3. 量HA和HD有无短路4. 南桥或I/O坏1. 测硬盘接口对地数值档硬盘 2. 查硬盘口排阻或电容3. 南桥不良OK1. 北桥供电档机 2. 南桥不良3. 北桥不良OK1. 刷BIOSNO 2. CMOS电路3. 更换内存不能进系统 4. 南桥旁边电阻，排阻或南桥坏5. 查CPU周围排阻、电容。
2024版示波器的基础操作初学者必看教程
示波器的基础操作初学者必看教程•示波器概述与基本原理•示波器基本结构与组成部分•示波器基本操作方法与步骤•典型信号测量实例分析目•示波器在电子实验和维修中应用举例•示波器使用注意事项和故障排除方法录01示波器概述与基本原理0102示波器定义示波器是一种电子测量仪器，用于显示和测量电信号的波形。
它能够将随时间变化的电压信号转换为可见的光信号，从而在屏幕上显示出波形的形状、幅度、频率和相位等信息。
示波器作用示波器在电子测量领域具有广泛的应用，主要用于以下几个方面信号波形的显示和观测通过示波器的屏幕，可以直观地观察信号波形的形状、幅度和频率等特征。
信号参数的测量示波器可以测量信号的幅度、频率、周期、相位等参数，为电子设备的调试和维修提供依据。
故障诊断通过观察信号波形的异常变化，可以判断电子设备是否存在故障，并定位故障点。
030405示波器定义及作用工作原理简介垂直系统示波器的垂直系统负责将输入信号进行放大和偏转，使其在屏幕上形成垂直方向的波形。
该系统包括输入耦合电路、衰减器、放大器和偏转板等部分。
水平系统水平系统控制信号在屏幕水平方向上的扫描速度和时间基准。
它主要由扫描发生器、触发电路和水平偏转板等组成。
扫描发生器产生与时间相关的扫描电压，触发电路则根据输入信号的特征控制扫描的起始点和稳定性。
显示系统显示系统负责将经过垂直和水平系统处理的信号转换为可见的光信号，并在屏幕上显示出来。
该系统包括示波管或液晶显示屏等显示器件，以及相应的驱动电路和亮度控制电路等。
模拟示波器采用模拟电路技术，具有较快的响应速度和较高的带宽。
它们通常使用示波管作为显示器件，能够提供较为直观的波形显示。
但是，模拟示波器的精度和稳定性相对较低，且功能较为单一。
模拟示波器数字示波器采用数字化技术，具有较高的精度、稳定性和灵活性。
它们使用高速模数转换器将输入信号转换为数字信号，然后通过数字信号处理技术对信号进行处理和分析。
数字示波器通常具有较大的存储深度和多种触发模式，能够实现复杂的波形分析和测量功能。
电脑775维修手册
NG
更換Q32
檢查U14部分電路
1.5V無輸出
+5V
量測+1.5V是否SHORT
量測輸入電壓+5V是否正常
5
1
檢查(ISL6520A)芯片, MOS管是否被燒毀,周邊 零件是有無OPEN
+1.5V ISL6520A
替換(ISL6520A)
第二章 ROME/ROMELITE維修手冊
量測其工作電壓 3.3V,1.8V,0.9V 是否正常
正常為3.3V
DIMM SLOT
量測DIMM SLOT 的SMB BUS和VREF 電壓
正常為0.9V
量測DIMM SLOT到 GMCH的AD信號,控 制信號
M CHA DQ(0-63) M CHA DQS(0-17) M CHA CB(0-7) M CHA MA(0-13) M CHA BA(0-2)
NG 更換ICH
NG
量測DMI總線 查MCH及旁邊的電阻電感是 否有OPEN,SHORT
查PS_PWRGOOD信號 然后查SIO及周邊零件
不上電
Y1 Y2 南橋
用萬用表量測各 電壓對地是否 SHORT
再檢查各 電壓相關 零件 查5VAUX轉 換 3.3AUX的電 路 (U29) 再檢查相關零 件 更換X32K晶振 檢查相關零件 是否正常
不開機
無CPURST 的維修方法見 下頁
CK410
量測CPURST是 否正常(R163第 1PIN)
量測CLOCK芯片至 CPU和GMCH,ICH的 100M頻率﹐至BIOS的 33M頻率
量測CPU是否 OPEN和SHORT,檢 查CPU至GMCH的 AD信號
量測CPU至GMCH 之間的H_A(3-31); H_D(0-63)
示波器维修
示波器的全部电路组成见图1，它由垂直偏转电路、水平偏转电路、校准信号、示波管电路及低压电源电路组成。
垂直偏转电路包括两个彼此独立的前置放大器（Y1和Y2），垂直开关电路，延迟、A 、B 扫描发生器、水平开关电路及水平输出放放大器及示波管电路组成。
高压发生器产生－1.8号，它是由CMOS 多谐振荡器（CD1601）产生线电路和垂直输出放大器。
每个前置放大器把几毫伏到几百伏的输入信号放大或衰减到合适的电平，然后送到垂直开关电路，触发信号也由该级取出。
垂直开关电路切换来自Y1、Y2前置放大器及来自触发发生器的Y3信号，切换后的信号通过延迟线送到垂直输出放大器。
触发信号也被切换并作为内触发信号送到触发放大器。
垂直输出放大器把来自延迟线电路的垂直信号放大到几伏至几十伏，以推动示波管垂直偏转板。
水平偏转电路包括触发发生器大器。
触发发生器接收来自垂直开关电路的内触发信号，或来自外触发（Y3）输入端的外触发信号并把它放大整形，形成触发脉冲信号。
用触发发生器产生的脉冲信号驱动A 扫描发生器，产生A 扫描锯齿波。
但是在“自动”方式时，即使没有触发信号，A 扫描发生器也能自激产生扫描锯齿波。
B 扫描发生器产生延迟扫描锯齿波。
B 扫描采用连续扫描方式时，它由A 扫描信号产生的被延迟扫描起始信号所驱动。
采用触发延迟时，B 扫描发生器由跟在延迟扫描起始信号后面的触发脉冲信号驱动。
水平开关电路切换来自AB 扫描发生器产生的锯齿波信号和在X – Y 工作方式时来自垂直开关电路的Y1和Y3水平信号，并把它们送到水平输出放大器。
水平输出放大器将水平开关电路的输出信号放大到几伏至几十伏，以推动示波管水平偏转板。
示波管电路由高压发生器、Z 轴KV 阴极电压和＋18KV 后加速电压。
Z 轴放大器将来自A 、B 扫描发生器的增辉信号和辉度控制信号放大到几十伏，并通过示波管电路加到示波管的栅极（控制栅极）。
示波管电路给示波管各电极提供各种电压，使示波管工作于最佳状态。
主板维修教程
主板维修教程.txt人和人的心最近又最远，真诚是中间的通道。
试金可以用火，试女人可以用金，试男人可以用女人--往往都经不起那么一试。
主板维修教程2006-10-10 09:23分类：电脑维修字号：大大中中小小一、前言学习主板维修前，我想我还是需要首先将以下几个概念拿出来说说，因为并不是所有人都有电子电路基础和主板蕊片级维修经验。
这几个概念包括了主板维修时所涉及到的多种检查法，常用电子元器件的介绍，常用维修工具的介绍等。
如果大家需要到我所列出的主板维修工具，也可以联系我去购买，我可以代你到深圳购买，价钱相对来说会比较便宜一点。
二、主板维修要涉及到的多种检查法1、参照检查法参照检查法是利用一个正常工作的同型号的板卡作为标准参照物，运用移植、比较、借鉴、引申、参照、对比等手段，查出具体的故障部位，简单地讲，这一检查方法是通过与一个标准物进行对比，发现故障部位。
2、电压检查法电压检查法的原理，是通过检测电路某些测试点的工作电压是有还是没有、是偏大还是偏小，判别产生电压变化的原因，这一原因就是故障原因。
电路在工作正常时，各部分的工作电压值是唯一的，当电路出现开路、短路、元器性能参数变化等故障时，电压值必然会发生相应的改变，电压检查法的任务就是检测这一变化，并加以分析。
3、电阻检查法一个工作正常的电路在未通电时，某些线路应呈通路，有些应呈开路，有的则有一个确切的电阻值。
电路工作失常时，这些电路电阻会发生变化。
如阻值变大或变小、电路由开路变成通路，电阻检查法要查出这些变化，根据这些变化来判断故障部位。
4、示波器检查法示波器检查法是利用示波器作为检修仪器的检查方法，通过使用示波器对相关测试点的检测，观看示波器屏幕打出来的波形，可以判断出电路是否工作正常。
5、熔焊处理法一些虚焊点、假焊点会造成各种故障现象，这些焊点有的看上去焊点表面不光滑，有的则表面光滑内部虚焊。
熔焊处理法是有选择、有目的、有重点的重新熔焊一些焊点，排除虚焊后解决问题。
《主板维修资料》之《主板维修工具详解》
主板维修工具1、万用表：我们维修主板的，一般都用数字万用表，因为他有蜂鸣档，我们跑电路的时候好用。
在维修主板当中，我们跑电路的最多。
我们在测主板上的各工作电压、关键测试点时，对地打阻值时，就得用到万用表，那是我们维修人员不能少的。
价格：150元２、热风枪：也是我们维修主板不得少的工具，没有它，在我们拆焊主板上的各种芯片时，非常难。
我们一般常用的是星光850热风焊台，用来吹主板上的芯片，一般调节：风４、热４。
价格：200元３、恒温烙铁：在我们维修主板的时候，一定要用这种有专业性的，防静电的恒温烙铁，因为主板上的各种芯片的设计都是很精致的，动不动就会被静电烧坏。
有些朋友换电容的时候喜欢用那些一般的烙铁来换，这样的话烙铁上附带的静电常会把主板的上芯片烧坏的，虽然说不是绝对性的，但常常换完了电容，主板就点不亮了，小心。
我用的型号是：星光936防静电烙铁，一般调节到350合适。
价格：110元4、测试卡：这个不单是我们主板维修人员，连电脑公司的技术员也必须要用的工具。
当主板点不亮显示器的时候，有了他，能告诉我们主板在某个部位坏了，让我们维修起来更方便，当你买这个主板测试卡的时候，他们还附有一本说明书给你看，就是当测试卡跳到什么数字的时候，我们该检修主板的那个地方。
非常方便。
我们常用的型号有四位的和两位的。
价格：10~30元5、CPU假负左：就是假的CPU，为防止主板电源供CPU的内核,外核供电不正常时,这时如果直接接上CPU就会烧CPU,通过接上假负载,先检测CPU各测试点的电压和信号是否正常,不正常时先把故障排除,这样就可以防止电压不正常而烧坏而所使用的工具，这也是最长用的必备工具。
价格：370、478、462三个一套60元939一个40元940一个40元775一个25元754一个40元AM2一个40元（旧940的升级版）6、打阻值卡：也就是和假负载一样，有CPU、内存、AGP、PCI等，上面都明确的写有了供电、时钟、复位等，让你测主板测试点时更得心应手，直接插到主板上的各插糟中就可以用。
【精品】计算机维修技术PPT课件(完整版)
主讲：XX 老师
第
19
页 共
1.2 微机的定义与类型
54
页
1.2.2 微机的类型 超便携移动个人计算机（UMPC）
商用UMPC
军用UMPC
第1章 微机类型与结构
主讲：XX 老师
第
20
页 共
1.2 微机的定义与类型
54
页
1.2.2 微机的类型
个人数字助理和智能手机
PDA
智能手机
第1章 微机类型与结构
第1章 微机类型与结构
主讲：XX 老师
第
37
页 共
1.4 微机的基本组成
54
页
1.4.1 微机系统的组成
第1章 微机类型与结构
主讲：XX 老师
第
38
页 共
1.4 微机的基本组成
54
页
1.4.1 微机系统的组成
第1章 微机类型与结构
主讲：XX 老师
第
39
页 共
1.4 微机的基本组成
54
页
1.4.1 微机系统的组成 苹果主机系统
说明 微机总体设计要求 操作系统、BIOS、设备即插即用规范 电源、操作系统电源管理规范 ATX电源设计规范 主板中内置板卡并行总线规范 主板中内置板卡串行总线规范 串行硬盘接口规范 高速串行总线规范 内存技术规范 主板集成声卡设计规范
1984年IBM公司推出IBM PC/AT微机。
1985年长城0520微机研制成功，这是中国大陆第一台自行研 制的PC兼容机。
1986年康柏公司推出第一台386微机。
1987年IBM公司推出IBM PS/2微机。
进入Pentium微机时代后，微机的领导权落到了英特尔公司 和微软公司手中。
教你学主板维修实例
教你学主板维修实例（转载）2008-07-27 16:41主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。
1.检查主板上的主要元件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS 管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。
由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。
在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。
2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。
观察的主要方向是主板的边缘以及背面。
二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方（其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值），千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它元件的烧毁。
1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态（PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测）。
如果有短路的情况，则根据短路的具体电压用更换法来排处短路的故障。
6个实用的电路板维修方法
6个实用的电路板维修方法作为电气技术人员，我们会在日常设备维护工作中遇到各种电路故障。
这些电路故障中，电路板的出现故障概率比较高，因其集成度高，故障点多。
很多电气技术人员面对电路板出现故障时束手无策，其实只要掌握了一些方法，处理起来就会事半功倍。
下面小编给大家介绍一下这6种比较实用的维修方法，相信对大家的维修工作会有所帮助的。
1.要“胸有成图”。
要彻底弄懂一些典型电路的原理，烂熟于心。
小编认为图纸是死的，脑袋里的思想是活的。
可以类比，可以推理，可以举一反三，一通百通。
比如开关电源，总离不开振荡电路、开关管、开关变压器这些，检查时要检查电路有没有起振，电容有没有损坏，各三极管、二极管有没有损坏，不管碰到什么开关电源，操作起来都差不多，不必强求有电路图﹔比如单片机系统，包括晶振、三总线(地址线、数据线、控制线)、输入输出接口芯片等，检修起来也都离不开这些范围﹔又如各种运算放大器组成的模拟电路，纵它变化万千，在“虚短”和“虚断”的基础上去推理，亦可有头有绪，条分缕析，弄个明明白白。
练就了分析和推理的好功夫后，即使遇到从未见过的设备，也只要从原理上搞明白就可以了。
2.要讲究检修先后顺序。
讲究检修顺序才可找到解决问题的最短路径，避免乱捅乱拆，维修不成，反致故障扩大。
维修就象医生给人看病，也讲究个“望闻问切”。
“望”即检查故障板的外观，看上面有没有明显损坏的痕迹，有没有元件烧黑、炸裂，电路板有无受腐蚀引起的断线、漏电，电容有没有漏液，顶部有没有鼓起等；“闻”用鼻子嗅一嗅有没有东西烧焦的气味，这气味是从哪里发出的；“问”很重要，要详细地询问当事人，设备出故障当时的情况，从情况推理可能的故障部位或元件；“切”即动用一定的检测仪器和手段，分通电和不通电两种情况，检查电路部位或元件的阻值、电压、波形等，将好坏电路板对比测试，观察参数的差异等。
其实有很多故障你连万用表都没用上就解决了，电路图自然免了。
3.要善于总节规律。
示波器使用指导书
示波器使用指导书示波器使用指导书目录：1-引言2-示波器的基本原理2-1 示波器的定义2-2 示波器的组成部分2-3 示波器的工作原理2-4 示波器的分类3-示波器的操作步骤3-1 示波器的启动与关闭3-2 示波器的通道设置3-3 示波器的触发设置3-4 示波器的测量功能3-5 示波器的波形显示与捕获4-示波器的应用场景4-1 电子电路调试4-2 信号处理与分析4-3 电力设备维护4-4 生物医学应用5-示波器的常见问题与故障排除 5-1 示波器无法启动5-2 波形显示不清晰5-3 示波器测量结果不准确 5-4 示波器触发功能失效6-示波器的注意事项与安全提示 6-1 示波器的使用环境要求 6-2 示波器的维护与保养6-3 示波器的安全操作规范7-附件附件1：示波器技术参数表附件2：示波器操作示例图附件3：示波器常见问题解答8-法律名词及注释8-1 版权：指对著作权法规定的权利的概括8-2 专利：指对发明、实用新型、外观设计等法律保护的权益8-3 商标：指标识商品来源的符号，受商标法保护8-4 法律责任：指违反法律规定所应承担的责任和处罚8-5 不可抗力：指不能预见、不能避免并不能克服的客观情况，如地震、火灾等附件：附件1: 示波器技术参数表示波器型号：_______________________________________品牌：_____________________________________________频率范围：_________________________________________通道数：___________________________________________最大采样率：_______________________________________解析度：___________________________________________存储深度：_________________________________________输入阻抗：_________________________________________示波器屏幕尺寸：___________________________________操作系统：_________________________________________附件2: 示波器操作示例图（在这里插入示波器操作示例图）附件3: 示波器常见问题解答问题1: 示波器无法启动解答: 首先请检查示波器的电源连接是否正常，确保电源正常供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

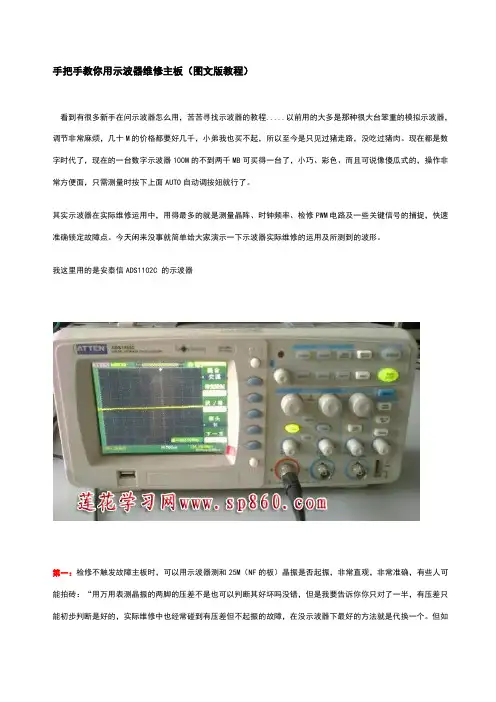

手把手教你用示波器维修主板（图文版教程）
看到有很多新手在问示波器怎么用，苦苦寻找示波器的教程..… 以前用的大多是那种很大台笨重的模拟示波器，
调节非常麻烦，几十M的价格都要好几千，小弟我也买不起，所以至今是只见过猪走路，没吃过猪肉。
现在都是数字时代了，现在的一台数字示波器100M的不到两千MB可买得一台了，小巧、彩色、而且可说像傻瓜式的，操作非常方便面，只需测量时按下上面AUTC自动调按妞就行了。
其实示波器在实际维修运用中，用得最多的就是测量晶阵、时钟频率、检修PWMI路及一些关键信号的捕捉，快速
准确锁定故障点。
今天闲来没事就简单给大家演示一下示波器实际维修的运用及所测到的波形。
我这里用的是安泰信ADS1102C的示波器
第一：检修不触发故障主板时，可以用示波器测32.768和25M（NF的板）晶振是否起振，非常直观，非常准确，有
些人可能拍砖：“用万用表测晶振的两脚的压差不是也可以判断其好坏吗？没错，但是我要告诉你你只对了一半，有压差只能初步判断是好的，实际维修中也经常碰到有压差但不起振的故障，在没示波器下最好的方法就是代换一个。
但如果我们有示波器，测其晶振两脚，会有一个正弦波，且下面标有对应的频率数值没有偏移，那么晶振肯定是好的。
如图为实测32.768的波形
第二：在检修能上电不亮机故障时，首先就是测量主板各大供电是否正常，而如今的主板的供电方式大多彩用了 PWM 控制方式，用它来检测 PWM 控制电路是否正常工作，也是比万用表更准确更直观，正常工作时的波形为脉冲方波。
如图为CPU 从电电路的脉冲方波，表明 CPU
电路正常工作
表明内存供电电路正常
如图为实测的33M 频率波形（测量点可用打值卡上测，或在 PCI 槽B16测到）
第三：对于主板不亮故障，如以上测完主板供电都正常情况下，就要检测主板各时钟是否正常了。
这时示波器的 作用更明显了，它能非常准确的测岀该点的时钟频率的数值，正常为一个正弦波。
万用表测也行，一般 33M 为1.6V
左右，66M 为0.6V 左右，100M 为0.4V
左右，只是个大概判断，当然没示波器来的准确。
在实际维修中，一般判断主板有无时钟，测量这PCI B16和BIOS的31脚有正弦波则说明时钟IC已正常工作，发
岀了时钟，主板时钟是正常的。
（但不代表每一个元件的时钟都正常）
第四：此时若供电、时钟、复位都正常还不跑CPU的话，我想每个维修人员都不愿修这种板，因为连复位都有了，
一般问题都岀在细点的环节上，如总线故障啊，某个信号不正常、引起的不亮机，修起来确实是够头痛的，一般换
IO,刷BIOS,做桥咯，不行扔一边咯。
但如果有示波器还是很好找到元凶的，正常时我们可在BIOS的13.14.15.17脚（为LPC脚），会测到如下波形
rth 先厂1m -t - 心Xz l—J
如果有此波形，说明CPU已经硬启动完成，并且可以正常发岀寻址指令（也就是片选）选择中BIOS,调用它内部的POST 程序去自检主板上的各个设备是否0K此时主板一般都能跑码了，如果还是不跑码，一般通过刷写BIOS可以修复。
反之如果不波形，说明CPU未正常工作，未能正常发岀片选信号选中BIOS,我们知道CPU的这个寻址指令首先
是先到北桥，再经南桥，再经LPC或SPI总线到达BIOS的，所以我们检修时可从后往前推，此时可测PC IA34#的帧信号测有无如下波形
有则说明选指指令到达南桥，若无，则问题岀在前面，可能南桥到北桥的 HULINK 总线有故障，或者CPU 到北桥的
FSB 有故障，再或者CPU 北桥，南桥工作条件末满足等等….（其实此时还可以测下 CPU 和北桥通讯的ADS 信号有 无波形来判断CPU 是否正常工作，但此信号一般直连北桥，没图纸也不好测） 第五：对于能跑CPU 档内存的板，可以用它来测内存的 SMBU 总线是否正常，如 0K
会有下图的波形
和北桥通信的AD线是否正常，正常会有以下波形
第六：对于跑码正常不显显的主板，可以测VGA头的行场同步信号，如正常会有以下波形
这是简单的介绍了下用示波器修主板的一些运用，希望对新手有帮助，有不对地方请大家指岀，大家共同进步吧。
