一、焊接接头的设计

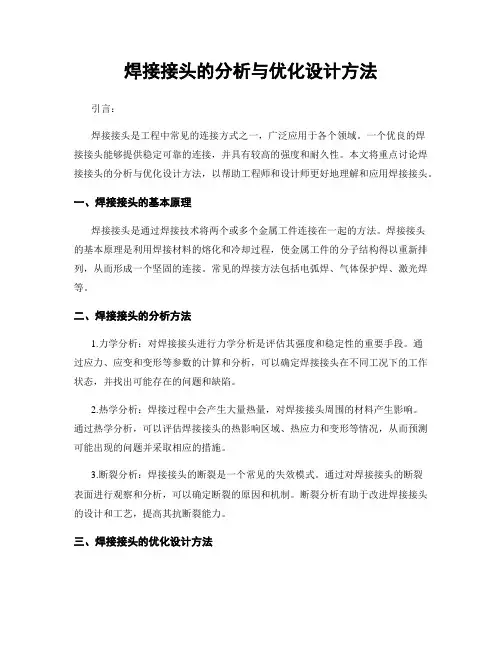

焊接接头的分析与优化设计方法
焊接接头的分析与优化设计方法引言：焊接接头是工程中常见的连接方式之一，广泛应用于各个领域。
一个优良的焊接接头能够提供稳定可靠的连接，并具有较高的强度和耐久性。
本文将重点讨论焊接接头的分析与优化设计方法，以帮助工程师和设计师更好地理解和应用焊接接头。
一、焊接接头的基本原理焊接接头是通过焊接技术将两个或多个金属工件连接在一起的方法。
焊接接头的基本原理是利用焊接材料的熔化和冷却过程，使金属工件的分子结构得以重新排列，从而形成一个坚固的连接。
常见的焊接方法包括电弧焊、气体保护焊、激光焊等。
二、焊接接头的分析方法1.力学分析：对焊接接头进行力学分析是评估其强度和稳定性的重要手段。
通过应力、应变和变形等参数的计算和分析，可以确定焊接接头在不同工况下的工作状态，并找出可能存在的问题和缺陷。
2.热学分析：焊接过程中会产生大量热量，对焊接接头周围的材料产生影响。
通过热学分析，可以评估焊接接头的热影响区域、热应力和变形等情况，从而预测可能出现的问题并采取相应的措施。
3.断裂分析：焊接接头的断裂是一个常见的失效模式。
通过对焊接接头的断裂表面进行观察和分析，可以确定断裂的原因和机制。
断裂分析有助于改进焊接接头的设计和工艺，提高其抗断裂能力。
三、焊接接头的优化设计方法1.材料选择：选择适合的焊接材料是焊接接头设计的重要一环。
材料的选择应考虑焊接接头所处的工作环境、要求的强度和耐腐蚀性等因素。
合理的材料选择可以提高焊接接头的质量和寿命。
2.焊接工艺优化：焊接工艺对焊接接头的质量和性能有着重要影响。
通过优化焊接参数、选择合适的焊接设备和工艺流程等措施，可以提高焊接接头的焊缝质量、熔合度和机械性能。
3.结构设计改进：焊接接头的结构设计直接影响其强度和稳定性。
通过优化焊接接头的几何形状、尺寸和连接方式等，可以提高其承载能力和抗变形能力。
同时，还可以考虑引入补强措施，如添加角焊缝、槽焊缝等，以提高焊接接头的整体性能。
结论：焊接接头的分析与优化设计是确保焊接接头质量和性能的重要环节。
焊接的设计规范
焊接的设计规范焊接是一种常用的加工方法，广泛应用于汽车、机器设备等制造业领域。
在焊接过程中需要遵循一定的设计规范以保障焊接品质，提高产品的安全性和可靠性。
一、焊接材料的选择在进行焊接设计时，需要选择合适的材料。
一般来说，焊接材料的选择需遵循以下原则：1. 需要与被焊件材料相同、相似或可配对的材料进行焊接。
2. 焊接材料的强度、韧性、耐腐蚀性等性能应该符合焊接件的使用要求。
3. 焊接材料的加工性能应具有良好的焊接性能和可加工性。
二、焊接接头的设计1. 焊接接头的设计需要遵循工程力学原理，并根据实际应用情况进行考虑。
需要注意的是，焊接接头须具备足够的强度、韧性和耐腐蚀性。
2. 在焊接接头的几何形状设计上，人们一般采用T形、角向、对接等多种形式。
其中，对接焊接是一种常用的焊接方式，其优点在于焊件连接面积较大、接头强度高。
3. 焊接接头的设计应防止出现焊接接口处的裂纹。
三、焊接参数的控制在进行焊接设计时，焊接参数的控制十分重要。
焊接参数具体包括焊接电流、电压、焊接速度、焊接时间等。
1. 焊接参数的控制需要根据被焊件材料的性质、焊接接头类型、焊接方法等因素进行科学的调整与控制。
2. 应确保焊接过程中的电弧稳定，并实行恰当的焊缝间隙调整。
同时，要保证焊接底材保温充足，防止焊渣等杂质混入焊缝夹层和气孔内。
3. 焊接参数的控制除了要考虑焊接质量外，对于低碳钢、不稳定材料等易产生变形的材料还需注意控制热影响区，以减少焊接变形。
总之，科学的焊接设计可以提高产品的可靠性和安全性，而获得科学的焊接设计需要系统学习和实践，提高焊接操作人员的技能水平，并加强对焊接技术的研究和应用。
焊接接头的设计和优化
焊接接头的设计和优化焊接接头是工程中常见的连接方式之一，它能够将两个或多个金属部件牢固地连接在一起。
焊接接头设计的好坏直接影响着结构的强度和稳定性。
本文将探讨焊接接头的设计原则以及如何优化焊接接头的性能。
一、焊接接头的设计原则1. 强度和稳定性：焊接接头的设计首要考虑的是接头的强度和稳定性。
在选择焊接方式和焊接材料时，需要根据连接部件的材质和工作环境来确定。
同时，焊接接头的尺寸和形状也应该合理，以确保接头能够承受预期的载荷，并且能够保持稳定的连接状态。
2. 焊接工艺：焊接接头的设计还需要考虑焊接工艺。
不同的焊接方式和焊接材料对焊接接头的性能有着不同的影响。
例如，电弧焊接适用于连接较厚的金属部件，而激光焊接适用于连接较薄的金属部件。
在设计时，需要根据具体情况选择合适的焊接工艺，以确保焊接接头的质量。
3. 焊接强度：焊接接头的强度是焊接接头设计中的重要指标。
焊接强度受到焊接材料、焊接工艺和焊接接头形状的影响。
在设计焊接接头时，应该选择合适的焊接材料，并且根据焊接接头的受力情况来确定焊接接头的形状和尺寸，以提高焊接接头的强度。
二、焊接接头的优化1. 材料选择：焊接接头的材料选择对接头的性能有着重要影响。
在选择焊接材料时，需要考虑材料的强度、耐腐蚀性、可焊性等因素。
通常情况下，焊接材料应与被连接的金属部件具有相似的化学成分和力学性能，以确保焊接接头的强度和稳定性。
2. 焊接工艺优化：焊接工艺对焊接接头的质量和性能有着重要影响。
在焊接接头的设计中，应该优化焊接工艺，以提高焊接接头的质量和强度。
例如，可以通过调整焊接电流、焊接速度和焊接时间等参数，来控制焊接接头的熔深和熔宽，从而提高焊接接头的强度和稳定性。
3. 结构优化：焊接接头的结构也可以进行优化，以提高接头的性能。
例如，可以通过改变接头的形状和尺寸，来减小焊接接头的应力集中程度，从而提高接头的强度和稳定性。
此外，还可以通过增加焊接接头的支撑结构，来提高接头的承载能力。
焊接接头工艺设计
焊接接头工艺设计--------------------------------------------------------------------------------一、焊条电弧焊的接头形式主要有哪些？焊条电弧焊接头的基本形式有4种：对接接头、角接接头、T形接头和搭接接头。
（1）对接接头受力较均匀，焊接质量易于保证，应用最广，应优先选用。
（2）角接接头和T形接头受力情况较对接接头复杂，但接头呈直角或一定角度时必须采用这两种接头形式。
它们受外力时的应力状况相仿，可根据实际情况选用。
（3）搭接接头受力时，焊缝处易产生应力集中和附加弯矩，一般应避免选用。
但因其不须开坡口，焊前装配方便，对受力不大的平面连接也可选用。
二、焊条电弧焊的坡口形式主要有哪些？焊条电弧焊接头坡口的基本形式有I形、V形、U形和X形等。
I形坡口主要用于厚度为1~6 mm钢板的焊接；V形坡口主要用于厚度为3～26 mm钢板的焊件；U形坡口主要用于厚度为20～60 mm钢板的焊接；X 形坡口主要用于厚度为12～60 mm钢板的焊接，需双面施焊。
三、焊条电弧焊接头及坡口形式在实际生产中如何选用？焊接接头与坡口形式的选择，应根据焊接结构形状、尺寸、受力情况、强度要求、焊件厚度、焊接方法及坡口加工难易程度等因素综合决定焊接时应尽量避免厚薄相差很大的金属板焊接，以便获得优质焊接接头。
必须采用时，在较厚板上应加工出过渡形式。
四、焊接接头工艺设计时，焊缝的布置应注意哪些问题？焊缝布置一般应从下述几方面考虑：（1）便于装配和施焊焊缝位置必须具有足够的操作空间以满足焊接时运条的需要。
焊条电弧焊时，焊条须能伸到待焊部位。
点焊与缝焊时，要求电极能伸到待焊部位。
埋弧焊时，则要求施焊时接头处应便于存放焊剂。
（2）有利于减少焊接应力与变形设计焊接结构时，应尽量选用尺寸规格较大的板材、型材和管材，形状复杂的可采用冲压件和铸钢件，以减少焊缝数量，简化焊接工艺和提高结构的强度和刚度。
铝合金焊接接头的强度分析与优化设计
铝合金焊接接头的强度分析与优化设计随着工业化、城市化进程的加快，各种新材料的应用越来越广泛，铝合金就是其中之一。
铝合金具有较高的强度、较低的密度、良好的导电性和热导率等特点，所以被广泛应用于航空、汽车、电子等领域。
在铝合金产品的制造过程中，焊接技术尤其重要，因为焊接接头粘接质量的好坏直接影响产品的使用寿命和安全性。
本文将针对铝合金焊接接头的强度分析与优化设计进行研究。
一、铝合金焊接接头的构造及常用焊接方法铝合金焊接接头分为T型接头、角接头、对接接头、搭接接头等几种类型。
焊接方法常用的有手工TIG焊、气体保护MIG/MAG焊、氩弧焊、等离子焊、激光焊等。
手工TIG焊是一种用惰性气体保护下的钨极电弧焊接方法，它适合于焊接薄板。
气体保护MIG/MAG焊是一种以铝丝为电极，在惰性气体保护下进行的高效率电弧焊接方法，适合焊接厚板。
氩弧焊是一种惰性气体保护下的电弧焊接方法，适用于各种厚度的铝合金板材、管材等。
等离子焊是将电弧引向两条电极之间的高能量交流放电，产生等离子态的焊接方法，适用于超厚板材。
激光焊是用激光束直接照射在焊接部位，将能量转化为热能来焊接的方法，它适用于焊接小零件。
二、铝合金焊接接头的强度分析铝合金焊接接头的强度分析是估测接头强度大小的一种方法。
其思路是利用有限元数值分析软件将焊接接头模型建立在计算机上，然后根据材料力学特性、应力应变分布、热影响区域等因素进行模拟计算，最后得到接头的强度及失效机理。
由于铝合金的强度和塑性破坏机理复杂，铝合金焊接接头的强度分析也相对复杂，需要考虑的因素较多，如载荷方向、焊接接头类型、焊接方式、连接构造等。
三、铝合金焊接接头的优化设计铝合金焊接接头在设计过程中，需要考虑保证接头的强度和合理的结构，进一步考虑接头的重量、刚度、耐热、耐腐蚀等性能指标。
在优化设计时，首先要考虑接头类型、连接构造、加工工艺及焊接方式等因素。
其次要控制焊接热输入参数、焊缝几何尺寸、焊接材料等，以达到优化设计的目的。
焊接工艺的焊接接头设计原则
焊接工艺的焊接接头设计原则焊接是一种常见的金属连接方法，广泛应用于制造业领域。
焊接接头设计是焊接工艺中至关重要的一环，它直接影响到焊接接头的强度、可靠性和寿命。
本文将介绍焊接接头设计的原则，以帮助焊接工艺专业人员提高焊接质量。
一、选择合适的焊接方法在进行焊接接头设计时，首先要根据焊接对象的材料类型、厚度和形状选择合适的焊接方法。
常见的焊接方法包括电弧焊、气体保护焊、电阻焊等。
不同的焊接方法适用于不同的材料和工件结构，选择合适的焊接方法可以提高焊接接头的强度和可靠性。
二、确定焊接接头的几何形状焊接接头的几何形状对于焊接接头的强度和寿命具有重要影响。
在设计焊接接头时，应根据焊接对象的应力条件和使用条件，合理确定焊接接头的几何形状。
一般情况下，焊接接头的几何形状可以选择为直角型、T型、搭接型等。
此外，还应考虑焊缝的长度和宽度，避免焊接接头出现应力集中和裂纹的问题。
三、保证焊接接头的质量焊接接头的质量直接影响到焊接接头的强度和可靠性。
在焊接接头设计过程中，应注意以下几点来保证焊接接头的质量：1. 选择合适的焊接材料和焊接电流。
焊接材料的选择应考虑其与焊接对象的相容性和强度。
焊接电流的选择应根据焊接材料和焊接接头的厚度来确定，过高或过低的焊接电流都会影响焊缝的质量。
2. 控制焊接温度和焊接速度。
焊接温度过高或焊接速度过快都会导致焊接缺陷的产生，应注意控制好焊接温度和焊接速度，确保焊接接头的质量。
3. 采取适当的焊接工艺措施。
在进行焊接接头设计时，应结合具体的焊接工艺要求，采取适当的焊接工艺措施，如预热、焊前清洁、后焊热处理等，以提高焊接接头的强度和可靠性。
四、考虑焊接接头的使用条件焊接接头在使用过程中会受到不同的力学和环境条件的影响，因此在焊接接头设计时需要考虑到这些使用条件。
具体来说，应根据焊接接头所在的工作环境、工作温度和工作负荷来选择合适的焊接材料和焊接方法，以确保焊接接头在使用过程中能够保持稳定的性能。
焊接接头、结构的设计和制造工艺2
例题2
如图所示吊耳，若在30°斜上方有10KN的载荷，试校验焊缝是否安全? （K=10mm，[σ’]=160Mpa，[τ’]=0.6[σ’]）
P1
P
30° P2
100
（3）T型接头静载强度计算公式---续
2) 极限状态设计法焊缝连接的计算
根据GB 50017－2003《钢结构设 计规范》，对于对接焊缝、直角 角焊缝、斜角角焊缝(图5-13)和对 接与角接的组合焊缝(图5-12)等形 式。焊缝应根据结构的重要性、 载荷特性、焊缝形式、工作环境 以及应力状态等情况选用是否熔 透和不同质量等级。 如承受疲劳构件的对接焊缝均 应焊透且焊缝质量为I、Ⅱ级；虽 不计疲劳，但要求与母材等强， 也要求焊透，并应不低于Ⅱ级的 焊缝质量； 重级工作制的吊车梁、起重量 >50t的中级工作制的吊车梁，腹 板与盖板间的角焊缝，要求开坡 口焊透等。 焊缝强度计算公式（表5-9）。
图5-14点焊、缝焊焊缝的基本符号及示意图 a) 点焊符号 b) 缝焊符号
图5-16 补充符号应用示意图 a ) 带垫板的V形焊缝 b) 工件三面带焊缝 c) 现场施焊周围焊缝
标准规定基本符号相对基准线的位置，以确切表示焊缝的位置：
• 焊缝在接头的箭头侧，图a，则将基本符号标在基准线的实线侧，图b； • 焊缝在接头非箭头侧，图c，则将基本符号标在基准线的虚线侧，图d； • 标注对称焊缝或双面焊缝，则可不加虚线，图e。
5.2 焊接生产工艺过程的设计
5.2.1 焊接生产及其工艺过程设计的内容、步骤与方法 1．焊接生产及其组成部分
焊接生产过程由材料入库开始，在此阶段要先进行材料的复验，包括 力学性能复验和化学成分分析，有些产品还要求对钢板进行探伤检查。接 着进行装焊前的零件加工，包括矫正、划线、号料、下料(机械加工和热 切割)、成形(冲压成形和卷板弯曲成形)等。该工序完成后，则可将加工 好的零件存入中间仓库。然后进行零件或部件的装配和焊接。最后制成的 焊接结构经过修整后，进行涂饰(包括清除焊渣及氯化皮的喷丸处理、钝 化处理和喷漆等)。 焊接生产过程可以归结为由制造焊接结构的材料(包括基本金属材料 和各种辅助、填充材料，外购毛坯和零件等)，经设备(材料准备设备、装 配焊接设备等)加工制成产品的过程。
焊接接头的设计
焊接接头的设计一、焊接接头焊接结构是由许多部件、元件、零件用焊接方法连接而成的，因此焊接接头的性能质量好坏直接与焊接结构的性能和安全性、可靠性有关。
多年来焊接工程界对焊接接头进行了广泛的试验研究，这对于提高焊接结构的性能和可靠性，扩大焊接结构的应用范围起了很大作用。
(1)焊接接头的基本类型用主要的焊接方法如熔焊、压焊和钎焊都可制成焊接结构，用这些焊接方法连接金属结构形成不可拆的连接接头—焊接接头，分别形成熔焊接头、压焊接头和钎焊接头，从而构成焊接结构。
但应用最广泛的是熔焊，这里重点介绍熔焊接头。
1)熔焊接头：熔焊接头由焊缝金属、熔合线、热影响区和母材所组成。
而焊缝金属是填充材料和部分母材熔化后凝固而成的铸造组织。
熔焊接头各部分的组织是不均匀的，性能上也存在差异。
这是由于以上四个区域化学成分和金相组织不同，并且接头处往往改变了构件原来的截面和形状，出现不连续，甚至有缺陷，形成不同程度的应力集中，还有焊接残余应力和变形，大的刚度等都对接头的性能有影响，结果使接头不仅力学性能不均匀，而且物理化学性能也存在差异。
为保证焊接结构可靠地工作，希望焊接接头具有与母材相同的力学性能，有些情况下还希望获得相同的物理和化学性能，如导电、导磁、抗腐蚀性能和相同的光泽和颜色等。
就焊缝金属而言，往往形成柱状晶铸造组织，一般较母材的强度高且硬，而韧性下降。
对于高强度钢，采用适当的工艺措施，如预热、缓冷或采用合适的热输人也可获得要求性能的焊缝金属。
一般来说，焊缝金属强度相对母材强度可能要高或低，前者称为高匹配，后者称为低匹配。
宽度不大的热影响区，由于焊接温度场梯度大，各点的热循环大不相同，造成了组织和性能的不同。
这种差别和被焊金属的组织成分、焊接热输人有关。
特别要指出的是经过焊接热循环后发生的“动应变时效”(热应变时效)会使接头性能恶化。
将钢材、铝材等经预应变后，会产生变脆的“时效”现象，这种预应变及时效都是在低温(室温)下发生的，通常称为“静应变时效”。
焊接工艺的焊接接头的焊接接头设计规范
焊接工艺的焊接接头的焊接接头设计规范焊接接头是焊接工艺中至关重要的组成部分，其质量直接影响着焊接件的使用寿命和安全性。
为了确保焊接接头的质量和可靠性，必须严格按照设计规范来进行焊接接头的设计。
本文将介绍焊接接头的设计规范。
一、焊接接头的分类焊接接头按照不同的连接方式可分为对接接头、角接接头、搭接接头和角搭接接头等。
每种接头都有其适用的工况和要求，因此在设计焊接接头前需要明确其分类和要求。
二、焊接接头的几何尺寸设计1. 对接接头的几何尺寸设计对接接头是将两个焊接件的对接边缘进行焊接连接，常见的类型有对接薄板焊接接头和对接角焊接接头。
对于对接薄板焊接接头，焊缝的尺寸应根据板厚、焊接材料和焊接工艺来确定。
对接角焊接接头的焊角、焊宽和焊脚尺寸等也需按照设计规范进行确定。
2. 角接和搭接接头的几何尺寸设计角接接头是通过将焊接件的边缘进行交角焊接连接，常见的有T型接头和角槽接头。
搭接接头是将一个焊接件的边缘与另一个焊接件的表面焊接连接。
在设计这些接头时，需要根据应力分布和舒适要求确定合适的角度和搭接长度。
三、焊接接头的焊缝设计焊缝的设计直接影响着焊接接头的强度和密封性。
在设计焊缝时需要考虑以下几个方面：1. 焊缝形状：常用的焊缝形状有V型、U型和J型等。
选择适当的焊缝形状有利于提高焊接接头的强度和抗载能力。
2. 焊缝尺寸：焊缝的尺寸应根据焊接接头的受力情况和焊接工艺来确定，以保证焊接接头的质量和可靠性。
3. 焊缝准备：焊缝的准备包括除锈、刨平、倒角等工序。
良好的焊缝准备有助于提高焊接接头的焊接质量和外观。
四、焊接接头的材料选择在设计焊接接头时，需要根据焊接件的材料选择适当的焊接材料。
焊接材料的选择应考虑材料的相容性、强度和热变形等因素，以确保焊接接头与焊接件具有良好的相容性和高强度。
五、焊接接头的焊接工艺选择焊接工艺在焊接接头的设计中起着关键的作用。
选择合适的焊接工艺可以提高焊接接头的质量和可靠性。
在选择焊接工艺时需要考虑以下几个因素：1. 焊接材料的特性：焊接材料的熔点、熔化性能等特性对焊接工艺的选择有一定的影响。
焊接接头的设计与工艺2015.3
Page 13
2、焊缝接头形式
2.4 角焊缝 角焊缝是焊接结构中应用最多的一种接头形式。我 国机械行业在设计焊接结构时，一般采用焊缝尺寸的经验 公式，当焊缝与母材等强时，角焊缝焊脚等于钢板厚度的 3/4，Z=3/4t。如果被焊的两块钢板厚度不同，则t等于较 薄板的厚度。 当按刚度设计时，构件的应力通常是相当低的，经验 做法是焊脚尺寸约为按强度设计所需的1/3～1/2，即 Z=1/4～3/8t。
Page 35
3、焊接结构设计
上述标准的局限性
在工程应用中，如果待评估的焊接接头的几何形状及外载荷模式与这些标准中提供的不 同时具有一致性，即难于“对号入座”，那么，评估结果将因人而异，失去一致性。 事实上，这种情况是经常发生的： （1）实际结构的载荷远比实验室疲劳试验机上的载荷复杂，即载荷的多样性； （2）实际结构上焊接接头的几何形状远比疲劳试验样件的几何复杂，及几何的多样性； （3）在计算疲劳寿命时，上述标准需要的名义应力是不存在的； （4）如果用有限元手段 计算应力由于计算结果对有限元网格的大小很敏感，计算结果 也将因人而异。
3、焊接结构设计 3.3疲劳失效的因素 焊接结构日益广泛，而在设计和制造过程中人 为盲目追求结构的低成本、轻量化，导致焊接结 构的设计载荷越来越大；
3、焊接结构设计 3.3疲劳失效的因素 结构有往高速重载方向发展的趋势，对焊接 结构承受动载能力的要求越来越高，而对焊接结 构疲劳强度方面的科研水平相对滞后。
2
R
3 1.
焊缝根部
4.49
焊趾位置
2.57
焊缝根部
3.73
3
焊趾位置 2.71
3、焊接结构设计 从上表中1、2的对比可以清晰的看出改变焊缝 的形状对根部应力集中的改善作用很小，但是对 焊趾部位的应力集中却有明显的改善。这是应为 随着焊缝形状的改变，圆滑了焊缝与母材的过渡 形式，使力线的扭矩减小，从而减小了应力集中 。
焊接接头的形式及示意图
焊接接头的形式及示意图焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。
如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。
根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。
接头设计确定了其形状，尺寸和结构。
在图4.1的AWS A3.0 (1994 版) 标准术语和定义中增加了卷边接头和铰接焊接接头。
图4.3，卷边接头是五种基本接头形式中的一种，其形成的焊缝接头中至少要有一组成件是卷边形状。
铰接焊接接头是“有另一工件跨越对接接头并分别焊接在要被连接的工件上”(见图4.4)。
图4.1-AWS A3.0，标准焊接术语及定义形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。
图4.4和4.5对每种焊件都有描述。
对接焊件是用一个对接件防止另一焊接件沿垂直壁厚方向移动。
例如，对接接头的两个焊件都是对接焊件，T型接头或角接接头中的一个焊接件就是对接焊件。
非对接焊件就是一接头焊件可沿垂直其壁厚方向任意移动。
例如，搭接接头的两个焊件都是非对接焊件，T型接头或角接接头中的一个焊件就是非对接焊件。
铰接焊件就是跨在对接接头上的工件。
图4.4中给出了两个实例，用于连接对接接头的铰接。
焊缝的形式是用接头的几何形状来表示的。
接头的几何形状就是焊前的截面尺寸及形状。
从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。
图4.6给出了用于焊接制造中焊缝常见的端部形状。
从图4.7到4.11提供的截面图中可发现焊缝符号与各种端部形状组合之间的关系。
各种不同端部形状的组合也形成了各种不同的接头形状，即形成了如图4.2所示的五种基本接头形式的各种情况。
其它的一些焊缝形式和坡口设计可用它们的结构或者成形的形状来表示，这些形状包括端部的形状或是表面制备的形状。
图4.4——铰接对接接头焊接接头部件接头型式确定后，有必要描述所要求的接头设计。
工字钢对接接头标准
工字钢对接接头标准一、接头设计标准1.接头形式设计：应综合考虑工字钢的形状、尺寸和结构特点，选择合适的接头形式。
常用的接头形式包括直缝对接、角焊缝对接等。
2.接头角度设计：应根据工字钢的倾斜角度和对接要求，确定合理的接头角度。
3.接头间隙设计：接头间隙应按规范进行设计，保证对接接头的强度和稳定性。
二、焊接工艺标准1.焊接材料选择：根据工字钢的材质和对接接头的设计要求，选择合适的焊接材料。
2.焊接方法选择：应综合考虑工字钢的形状、尺寸和对接接头的特点，选择合适的焊接方法。
常用的焊接方法包括手工电弧焊、气体保护焊等。
3.焊接工艺参数设定：根据所选焊接方法和焊接材料，合理设定焊接工艺参数，包括电流、电压、焊接速度等。
三、焊接检验标准1.外观检验标准：对接接头外观应平整、光滑，无明显的气孔、夹渣、未熔合等缺陷。
2.强度检验标准：对接接头强度应不低于母材强度，可通过拉伸、弯曲等试验进行检验。
3.致密性检验标准：对于要求密封性的对接接头，应采用气压或水压试验等方法进行致密性检验。
四、热处理标准1.热处理温度设定：应根据工字钢的材质和对接接头的性能要求，设定合理的热处理温度。
2.热处理时间设定：应综合考虑工字钢的厚度和热处理设备的条件，确定合适的热处理时间。
3.热处理后冷却方式选择：应根据工字钢的材质和对接接头的性能要求，选择合适的冷却方式。
五、无损检测标准1.超声波检测标准：利用超声波探伤仪检测对接接头内部是否存在缺陷，如裂纹、气孔等。
2.X射线检测标准：通过X射线探伤仪检测对接接头内部缺陷，提高检测的准确性和可靠性。
3.磁粉检测标准：利用磁粉探伤仪检测对接接头表面是否存在裂纹等缺陷。
焊接接头的工艺设计
一焊缝的布置合理的焊缝位置是焊接结构设计的关键，与产品的质量，生产率，成本及劳动条件密切相关。
其一般工艺设计原则如下：（1）焊缝布置应尽量分散。
焊缝密集或交叉，会造成金属过热，加大热影响区，使组织恶化。
因此两条焊缝的间距一般要求大于3倍板厚，且不小于100mm。
图中a,b,c 的结构不合理，应改为图4-40d,e,f的结构形式。
（2）焊缝的位置应尽可能对称布置。
如图ab所示的构件，焊缝位置偏离截面中心，并在同一侧，由于焊缝的收缩，会造成较大的弯曲变形。
图cde所示的焊缝位置对称，焊后不会发生明显的变形。
（3）焊缝应尽量避开最大应力断面和盈利集中位置。
对于受力较大，结构较复杂的焊接构件，在最大应力断面和应力集中位置不应该布置焊缝。
例如，大跨度的焊接钢梁，板坯的拼料焊缝，应避免放在梁中间，如图a 应改为图d 的状态。
压力容器的封头应有一直壁段，如图b应改为图e 状态，使焊缝避开应力集中的转角位置。
直壁段不小于25mm. 在构件截面有急剧变化的位置或尖锐棱角部位，易产生应力集中，应避免布置焊缝。
例如图c应改为f的状态。
（4）焊缝应尽量避开机械加工表面。
有些焊接结构，只是某些部位需要进行机械加工，如焊接轮毂，管配件，焊接支架等。
其焊缝位置的设计应尽可能距离一加工表面远些，如图a, b 所示结构显然不如c,d 所示结构容易保证质量。
（5）焊缝位置应便于焊接操作。
布置焊缝时，要考虑到有足够的操作空间。
如图a b c 所示的内侧焊缝，焊接时焊条无法伸入。
若必须焊接，只能将焊条弯曲，但操作者的视线被遮挡，极易造成缺陷。
因此应改为图d e f 所示的设计。
埋弧焊结构要考虑接头处在施焊中存放焊剂和熔池的保持问题。
点焊与焊缝应考虑电极伸入的方便性。
此外，焊缝应尽量放在平焊位置，尽可能避免仰焊焊缝，减少横焊焊缝。
良好的焊接结构设计，还应尽量使全部焊接部件，至少是主要部件能在焊接前一次装配点固，以简化装配焊接过程，节省场地面积，减少焊接变形，提高生产效率。
压力容器焊接接头设计
7 承压设备焊接接头设计焊接接头由焊缝金属、热影响区及相邻母材三部分组成。
在压力容器、锅炉和管道等过程设备中，焊接接头不仅是重要的连接元件，而且与所连接部件一起承受工作压力、其它载荷、温度和化学腐蚀介质的作用。
焊接接头作为整个受压部件或承压设备不可分割的组成部分，对运行可靠性和工作寿命起着决定性的影响。
因此，焊接接头的正确设计对于保证产品的质量具有十分重要的意义。
7．1 焊接接头设计基础7.1.1 焊接接头的基本类型与特点焊接接头主要起两个作用：一是连接作用，即把被焊件连成一个整体；二是承力作用，即承受被焊工件所受的载荷。
焊接与被焊工件并联的接头，焊缝仅承担很小的载荷，即使焊缝断裂，结构也不会立即失效，这种接头中的焊缝称为联系焊缝，如图7－1a所示。
焊缝与被焊工件串联的接头，焊缝承受全部载荷，一旦焊缝断裂，结构会立即失效，这种焊缝称为承载焊缝，如图7－1b所示。
设计时联系焊缝不一定要求焊透或全长焊接，也不必计算焊缝强度，而承载焊缝必须计算强度，且必须采用全熔透焊接。
过程设备中常用的典型焊接接头类型有对接接头、T形或十字接头、搭接接头和角接接头等，如图7－2所示。
(a) (b)图7－1 联系和承载焊缝a）联系焊缝b）承载焊缝对接接头较其它接头受力状况好，应力集中程度小，焊接时易保证质量，是优先广泛应用的接头。
对于不同厚度的焊件，为了保证焊透，大多都要把焊件的对接边缘加工成各种形式的坡口。
对接接头焊前对工件的边缘加工和装配要求较高。
通常设备壳体上的纵、环焊缝均为对接接头。
T形及十字形接头能承受各种方向的力和力矩，其接头亦有不同类型，有不焊透和焊透的，有不开坡口和开坡口的。
不开坡口者通常均为不焊透的，其应力集中很大，不适用于重载或动载荷。
开坡口焊透的T形或十字形接头其应力集中显著减小，适用于承受动载荷及重载荷。
接管、人孔等与设备壳体或封头相连的多为T形或角接接头。
搭接接头的应力分布很不均，受力状况不好，疲劳强度较低，不宜承受动载荷。
钢结构焊接工艺中的焊接接头设计
钢结构焊接工艺中的焊接接头设计钢结构是一种广泛应用于建筑、桥梁和其他重要工程中的结构材料。
焊接是钢结构中常用的连接方式之一，而焊接接头的设计对于钢结构的强度和稳定性至关重要。
本文将探讨钢结构焊接工艺中焊接接头设计的关键要素和注意事项。
一、焊接接头的类型和选择焊接接头是指钢结构中通过焊接方法连接在一起的零部件。
常见的焊接接头类型包括槽型接头、角接头、对接接头和T型接头等。
在进行焊接接头设计时，需要根据结构的承载要求和工程环境来选择合适的接头类型。
在选择接头类型时，需要考虑以下几个方面：1. 承载能力：不同类型的接头在承载能力上会有所差异，需要根据具体工程需求来选择合适的接头类型。
2. 施工方便性：部分特殊类型的焊接接头施工难度较大，需要考虑施工方便性和效率。
3. 耐久性：接头的耐久性对结构的稳定性至关重要，需要选择具有良好耐久性的接头类型。
二、焊接接头的尺寸和几何形状焊接接头的尺寸和几何形状对接头的强度和稳定性有直接影响。
在进行接头设计时，需要考虑以下几个关键因素：1. 边间距和边间剪应力：接头的边间距和边间剪应力是确定焊缝尺寸的重要参数。
边间距的大小和焊缝的几何形状直接影响接头的强度和稳定性。
2. 焊缝几何形状：根据结构的工况和力学要求，选择合适的焊缝形状。
常见的焊缝形状包括V型、X型和U型等。
不同的焊缝形状具有不同的应力分布和承载能力。
3. 厚度和宽度：焊接接头的厚度和宽度需要根据结构的材料厚度和受力情况来确定。
较大的厚度和宽度可以提高接头的承载能力，但也会增加焊接过程中的难度。
三、焊接接头的焊材选择焊接接头的焊材选择直接影响接头的强度和焊缝的质量。
在进行焊材选择时，需要考虑以下几个因素：1. 材料匹配性：焊材的材料要与被焊材料相匹配，以确保焊缝的质量和强度。
2. 机械性能：焊材的机械性能，如抗拉强度、屈服强度和韧性等，需要满足接头的强度要求。
3. 耐腐蚀性：焊材应具备良好的耐腐蚀性，以确保焊缝在不同环境下的长期稳定性。
