芳香族酰胺(1)..

力学性能 PPTA纤维其强度比一般有机纤维高3倍以上 模量是尼龙的10倍，涤纶的9倍，钢丝的2～3倍

比重只有钢丝的1/5左右，因此其比强度相当于钢丝的67倍，作为结构材料可以替代钢铁及钛合金等金属材料
PPTA纤维横向强度(压缩强度和剪切强度）比纵向拉伸 强度低很多 耐疲劳性问题较突出。 为什么？




我国2010年的生产能力约为5000吨/年。
芳香族聚酰胺纤维
简介

芳香族聚酰胺的主要品种 名称 聚对苯二甲酰对苯二胺 (PPTA) 聚间苯二甲酰间苯二胺 (PMIA) 聚对苯甲酰胺 （PBA） 分子式
芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维

对位芳香族聚酰胺(PPTA)纤维,即聚对苯二甲酰对苯二胺纤维， 是1972年由杜邦公司首先实现工业化生产的，商品名为 Kevlar。
芳香族聚酰胺纤维
简介

芳纶发明于20世纪60年代，美国杜邦公司于70年代初首先实 现了工业化生产。 杜邦公司把芳纶的发明和产业化称之为合成纤维发展史上的 第二个里程碑。 目前，美、德、日、俄等国都已实现了工业化生产，并且芳 纶的产能和产量还在继续增长。 我国于20世纪70年代开始研究芳纶，经过多年的努力，已基 本掌握生产工艺和技术。

聚合物的制备：低温溶液缩聚法 在加入了LiCl、CaCl2等盐的N-甲基吡咯烷酮（NMP）溶剂 体系中，严格等摩尔比的对苯二胺和对苯二甲酰氯在温和条 件下(0-20C˚)进行缩聚反应。
NMP-CaCl2 对苯二胺 对苯二甲酰氯
缩 溶剂回收
聚
萃取、水洗 干燥聚合体
芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维

聚合物的制备：低温溶液缩聚法
聚合体系必须严格保持无水，否则聚合将难以进行。 在N-甲基吡咯烷酮（NMP）溶剂中加入了LiCl、CaCl2等盐， 可增强体系的溶剂化作用，促进缩聚反应的程度。 对苯二胺和对苯二甲酰氯的反应很快，反应开始后几分钟就出 现爬杆现象，接着产生凝胶，当反应生成物达到所要求的分子 量时，即停止反应。 经过萃取、水洗、粉碎、干燥，即成为所需的PPTA纺丝原料。


芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维

纺丝：干喷-湿纺液晶纺丝
PPTA只能溶解于无水硫酸中，在一定温度、浓度范围内形成 向列型液晶纺丝液，然后经干喷-湿纺液晶纺丝制成PPTA纤维。
芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维

纺丝：干喷-湿纺液晶纺丝 液晶溶液具有宏观流动性、连续性、有序性和各向异性，向列 型液晶是液晶溶液中出现具有光学各项异性的有序区。 向列型液晶溶液是能纺出高强高模纤维的纺丝溶液。


芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维

热性能 玻璃化温度为345℃，分解温度为560℃，极限氧指数为28～ 30%。 耐热性能接近无机纤维，在高温下不熔融，并可以保持较高 的强度和较好的尺寸稳定性。 有很强的自熄性和阻燃性


芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维

化学性能 PPTA纤维不溶于绝大多数有机溶剂，仅溶于浓硫酸、甲磺酸 等少数溶剂中。 PPTA纤维不仅须防止紫外光照射，而且不可暴露于阳光中。 PPTA纤维吸湿性强，吸湿后纤维性能变化大，应密闭保存。


芳香族聚酰胺纤维
间位芳香族聚酰胺(PMIA)纤维

间位芳香族聚酰胺(PMIA)纤维，即聚间苯二甲酰间苯二胺纤 维，是由美国杜邦公司开发并于1967年实现工业化生产，商 品名为Nomex。

1986年荷兰的Akzo Noble公司开发出Twaron纤维，随后日本 帝人公司的Technora纤维和俄罗斯的Aroms纤维也相继出现。 以上纤维均属PPTA纤维。

我国于二十世纪八十年代中研制出与Kevlar结构一致的PPTA 纤维，命名为芳纶1414。
芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维
1.
液晶态PPTA的刚性链大分子在纺丝溶液中能够完全伸展，并 在部分区域呈平行排列的状态。 当经受剪切作用时，向列型液晶态聚合物的分子链和晶体都会 进一步沿轴向平行排列，从而保证纤维具有非常高的取向度。
2.
3.
Hale Waihona Puke Baidu
经过适当的热处理和拉伸，刚性伸直链构象、分子链平行取向 和结晶结构都被保留下来，从而使得PPTA纤维具有极高的强 度和模量。
芳香族聚酰胺纤维
简介

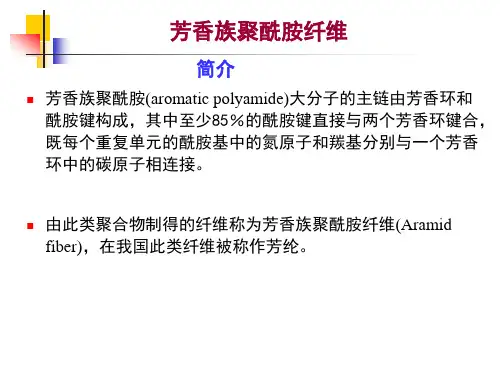

芳香族聚酰胺(aromatic polyamide)大分子的主链由芳香环和 酰胺键构成，其中至少85％的酰胺键直接与两个芳香环键合， 既每个重复单元的酰胺基中的氮原子和羰基分别与一个芳香 环中的碳原子相连接。

由此类聚合物制得的纤维称为芳香族聚酰胺纤维(Aramid fiber)，在我国此类纤维被称作芳纶。

结构 PPTA纤维的结构模型：褶裥层 结构模型 PPTA大分子之间平行排列，分 子之间空隙较小，酰胺基和苯 环交替出现，有利于相邻分子 链之间产生大量的侧向氢键， 由氢键连接的分子平行堆砌成 片状微晶。 相邻的片状微晶之间主要由范 德华力结合在一起。
1.
2.
芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维
对位芳香族聚酰胺(PPTA)纤维

结构 PPTA的结晶结构属单斜晶系 结晶单元尺寸为a=7.87Å， b=5.19Å，c=12.9 Å，其链段 和c轴(纤维轴向)之间的取向角 为6º ，c轴几乎平行于分子链方 向 平行分子链间严格对齐，由氢 键交联形成bc片晶。

芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维
对位芳香族聚酰胺(PPTA)纤维

结构 PPTA分子中含有较多的极性基团，分子相互作用力非常强。 经液晶纺丝后，大分子之间平行排列，分子间的空隙较小。

分子链上的酰胺基能够在相邻分子间形成很强的氢键作用， 使聚合物具有良好的规整性
PPTA纤维具有较高的结晶度，且结晶相对较完善。

芳香族聚酰胺纤维
芳香族聚酰胺纤维
对位芳香族聚酰胺(PPTA)纤维

结构
NH NH CO CO
n

分子中的骨架原子通过强共价键结合，键能非常大。

长链分子中的酰胺基被苯环间隔且与苯环形成共轭效应，内 旋转位能相当高，键的自由旋转受阻，酰胺基和苯环能在一 个平面内稳定共存，大分子呈平面刚性伸直链构象。
芳香族聚酰胺纤维
