4通阀切换原理1. 什么是4通阀4通阀，也称为四通阀或四通换向阀，是一种常用的液压控制元件。
它能够将液压系统中的液体流向两个不同的方向，并且可以通过控制来实现切换。
四通阀通常由主体、阀芯和驱动机构组成。
2. 四通阀的基本原理四通阀的基本原理是通过控制阀芯的位置和动作来改变液体流动的方向。
具体来说，当液压油进入四通阀时，它会施加力量在阀芯上，从而使得阀芯与主体之间形成一个密封状态。
根据不同的控制方式和工作状态，液压油可以通过不同的管道进入或排出四通阀。
在正常工作状态下，当液压油从一个管道进入时，另一个管道会被封闭。
这样就实现了液体流向两个不同方向的切换。
3. 四通阀的工作原理四通阀有多种工作方式，包括手动操作、电磁操作和气动操作等。
下面将分别介绍这些工作原理。
3.1 手动操作在手动操作方式下，四通阀通常具有手柄或手轮来控制阀芯的位置。
通过旋转手柄或手轮，可以改变阀芯的位置，从而实现液体流向两个不同方向的切换。
当手柄或手轮处于中间位置时，阀芯位于中立位置，两个管道之间不会有液体流动。
当旋转手柄或手轮时，阀芯会移动到一个新的位置，使得一个管道与进口相连，另一个管道与出口相连。
这样就改变了液体流动的方向。
3.2 电磁操作在电磁操作方式下，四通阀通过电磁线圈来控制阀芯的位置。
当电磁线圈通电时，它会产生磁场作用力，并将阀芯吸引到一个新的位置。
这个新位置与进口和出口相连，从而改变了液体流动的方向。
当电磁线圈断电时，磁场作用力消失，阀芯会回到中立位置。
在中立位置下，两个管道之间不会有液体流动。
3.3 气动操作在气动操作方式下，四通阀通过气压来控制阀芯的位置。
通过控制气源的压力和流量，可以改变阀芯的位置，从而实现液体流向两个不同方向的切换。
当气源施加压力时，阀芯会移动到一个新的位置，使得一个管道与进口相连，另一个管道与出口相连。
这样就改变了液体流动的方向。
4. 四通阀的应用四通阀广泛应用于各种液压系统中，包括工业设备、机械设备、汽车等领域。
四通阀工作原理

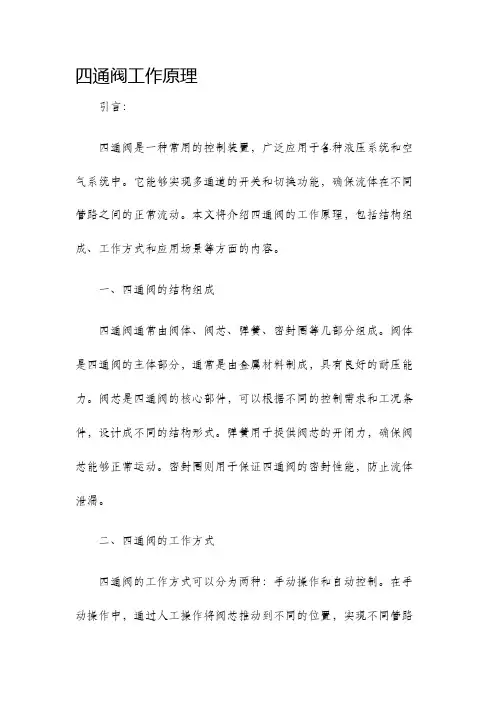

四通阀工作原理引言：四通阀是一种常用的控制装置，广泛应用于各种液压系统和空气系统中。
它能够实现多通道的开关和切换功能，确保流体在不同管路之间的正常流动。
本文将介绍四通阀的工作原理，包括结构组成、工作方式和应用场景等方面的内容。
一、四通阀的结构组成四通阀通常由阀体、阀芯、弹簧、密封圈等几部分组成。
阀体是四通阀的主体部分，通常是由金属材料制成，具有良好的耐压能力。
阀芯是四通阀的核心部件，可以根据不同的控制需求和工况条件，设计成不同的结构形式。
弹簧用于提供阀芯的开闭力，确保阀芯能够正常运动。
密封圈则用于保证四通阀的密封性能，防止流体泄漏。
二、四通阀的工作方式四通阀的工作方式可以分为两种：手动操作和自动控制。
在手动操作中，通过人工操作将阀芯推动到不同的位置，实现不同管路之间的切换。
在自动控制中，通过电气或液压信号控制阀芯的位移，实现流体在不同管路之间的切换。
不同工作方式下，四通阀的工作原理是相似的，即通过阀芯的移动改变通道的连接方式。
三、四通阀的工作原理四通阀的工作原理基于流体力学原理和阀芯的运动规律。
当阀芯处于某一位置时，流体从一个入口进入阀体，经过阀芯孔道，然后可流入对应的出口。
当阀芯移动到另一位置时，流体通道会发生改变，使流体从另一个入口进入阀体，然后流向不同的出口。
通过不同位置的阀芯，可以实现多个管路之间的连接和切换，满足系统的不同需求。
四、四通阀的应用场景四通阀广泛应用于液压系统和空气系统中的各种设备和机械。
其中液压系统包括液压油缸、液压马达、液压泵等；空气系统包括气缸、气动执行器等。
四通阀能够实现这些系统中的管路切换、流量控制和压力调节，确保系统的正常运行。
例如，在自动化生产线。
四通阀工作原理
四通阀工作原理四通阀是一种常用的控制阀，它可以实现多个管路之间的切换和调节。
下面将详细介绍四通阀的工作原理。
一、结构组成四通阀主要由阀体、阀芯、密封圈和操作机构等组成。
阀体通常为铸铁或者不锈钢材料制成，内部有多个通道，用于连接不同的管路。
阀芯是四通阀的关键部件，它可以在阀体内转动或者挪移，实现不同通道之间的连接或者切断。
密封圈用于确保阀门的密封性能。
操作机构可以是手动、电动或者气动的，用于控制阀芯的运动。
二、工作原理四通阀的工作原理基于阀芯的挪移或者转动，通过改变通道的连接方式来实现不同管路之间的切换和调节。
1. 切换功能当阀芯处于初始位置时，四通阀的各个通道是相互隔离的，不同管路之间没有连接。
当操作机构控制阀芯挪移或者转动时，阀芯会与阀体的通道相对应，使得不同管路之间建立连接。
例如，当阀芯与通道A对应时，管路A与管路B相连；当阀芯与通道B对应时，管路A与管路C相连。
通过操作机构的控制，可以实现不同通道之间的切换，满足不同工况下的需求。
2. 调节功能除了切换功能外，四通阀还可以通过调节阀芯的位置来控制通道之间的流量。
当阀芯偏离中位时，通道之间的连接会部份打开或者关闭，从而改变流体的通道和流量。
通过操作机构的控制，可以实现对流体的精确调节，满足不同工艺过程的要求。
三、应用领域四通阀广泛应用于各种工业领域，特殊是需要多管路切换和流量调节的场合。
以下是四通阀的一些常见应用领域：1. 石油化工在石油化工生产过程中，往往需要切换和调节不同管路的流体。
四通阀可以用于原料输送、混合、分流等工艺过程，实现流体的灵便控制。
2. 污水处理污水处理过程中，需要对不同管路的流体进行切换和调节。
四通阀可以用于调节污水的流量、分流到不同的处理设备，以及控制污水的排放和回收。
3. 制药工业在制药工业中，需要对不同管路的药品进行切换和调节。
四通阀可以用于药品的输送、分流、混合等工艺过程，确保药品的质量和生产效率。
4. 水处理在水处理过程中，需要对不同管路的水进行切换和调节。
四通阀的结构及工作原理与维修
四通阀的结构及工作原理与维修四通阀是一种常见的工业阀门，广泛应用于各种管道系统中，用于改变流体的流向和控制流量。
下面将详细介绍四通阀的结构、工作原理以及常见的维修方法。
一、四通阀的结构1.阀体：通常由铸铁、球墨铸铁、钢等材料制成，具有良好的机械强度和密封性能。
2.阀瓣：常见的阀瓣有球形、圆柱形等形状。
它能够在阀体内旋转或上下移动，以控制流体的流向和流量。
3.阀杆：用于传输开关操作力和阀瓣的运动力。
4.密封面：通常由耐磨、耐腐蚀的材料制成，能够确保阀门的密封性能。
5.操作装置：可以是手动操作装置、电动装置、气动装置等。
6.进出口口径：四通阀的进出口口径根据工作条件和流体参数来确定，常见的口径有DN15~DN600等。
二、四通阀的工作原理四通阀的工作原理主要包括旋转和升降两种方式。
1.旋转方式：当阀瓣处于旋转状态时，流体能够在阀体内自由流动。
通过旋转阀瓣的角度，可以改变流体的流向。
2.升降方式：当阀瓣上升或下降时，阀瓣和阀座之间的间隙发生变化，从而实现对流体流量的控制。
根据不同的工况和要求，可以选择旋转方式或升降方式来实现对流体的控制和调节。
三、四通阀的维修1.检查阀门：定期检查阀门的操作状况、密封性能以及阀瓣和阀座的磨损程度。
如发现问题，及时维修或更换。
2.清洁阀门：定期清洁阀门，以防止杂质积聚导致阀瓣卡住或密封面破损。
可以采用机械清洗或化学清洗的方式进行。
3.更换密封件：当发现阀门密封性能下降时，需要及时更换密封件。
在更换密封件时，要选择适合的材料和型号，并保证安装过程中的严密性。
4.更换阀瓣和阀座：当阀瓣或阀座严重磨损或损坏时，需要进行更换。
在更换阀瓣和阀座时，要确保新件的质量和尺寸与原件相同。
5.润滑维护：定期对阀门进行润滑，以减少摩擦和磨损。
可以根据使用条件选择适当的润滑剂，如液体润滑油或固体润滑脂等。
以上是四通阀的结构、工作原理和维修方法的介绍。
在实际应用中，要根据具体情况选择合适的四通阀，并严格按照操作规程进行使用和维护，以确保其正常工作和延长使用寿命。
四通阀工作原理

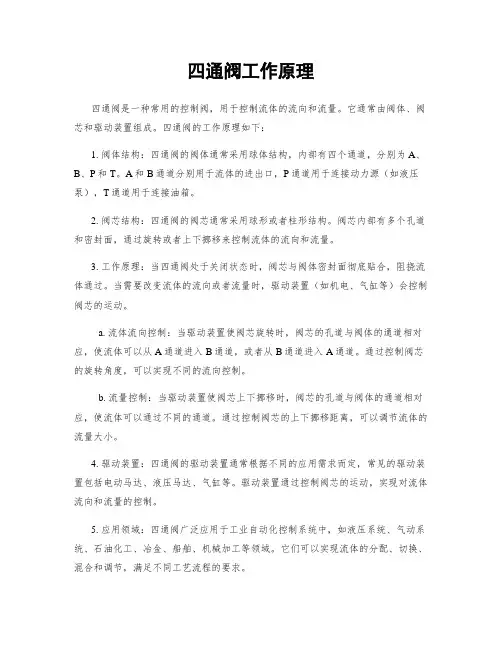

四通阀工作原理四通阀是一种常用的控制阀，用于控制流体的流向和流量。
它通常由阀体、阀芯和驱动装置组成。
四通阀的工作原理如下：1. 阀体结构：四通阀的阀体通常采用球体结构，内部有四个通道，分别为A、B、P和T。
A和B通道分别用于流体的进出口，P通道用于连接动力源（如液压泵），T通道用于连接油箱。
2. 阀芯结构：四通阀的阀芯通常采用球形或者柱形结构。
阀芯内部有多个孔道和密封面，通过旋转或者上下挪移来控制流体的流向和流量。
3. 工作原理：当四通阀处于关闭状态时，阀芯与阀体密封面彻底贴合，阻挠流体通过。
当需要改变流体的流向或者流量时，驱动装置（如机电、气缸等）会控制阀芯的运动。
a. 流体流向控制：当驱动装置使阀芯旋转时，阀芯的孔道与阀体的通道相对应，使流体可以从A通道进入B通道，或者从B通道进入A通道。
通过控制阀芯的旋转角度，可以实现不同的流向控制。
b. 流量控制：当驱动装置使阀芯上下挪移时，阀芯的孔道与阀体的通道相对应，使流体可以通过不同的通道。
通过控制阀芯的上下挪移距离，可以调节流体的流量大小。
4. 驱动装置：四通阀的驱动装置通常根据不同的应用需求而定，常见的驱动装置包括电动马达、液压马达、气缸等。
驱动装置通过控制阀芯的运动，实现对流体流向和流量的控制。
5. 应用领域：四通阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、石油化工、冶金、船舶、机械加工等领域。
它们可以实现流体的分配、切换、混合和调节，满足不同工艺流程的要求。
总结起来，四通阀是一种用于控制流体流向和流量的阀门，通过阀体、阀芯和驱动装置的协同工作，实现对流体的控制。
其工作原理简单明了，应用广泛，是工业自动化控制系统中不可或者缺的一部份。
四通阀工作原理
四通阀工作原理四通阀是一种用于控制流体流动方向的阀门，通常用于液压系统中。
它可以将流体从一个管道导向另一个管道，同时阻止流体流向其他管道。
四通阀的工作原理基于其内部结构和工作方式，下面将详细介绍四通阀的工作原理。
1. 内部结构。
四通阀通常由阀体、阀芯、阀座和控制手柄等部件组成。
阀体是四通阀的外壳，用于固定和支撑其他部件。
阀芯是四通阀的关键部件，它可以在阀体内移动，从而改变流体的流动方向。
阀座是阀芯的固定座位，用于确保阀芯在不同位置时能够与阀座密封，防止流体泄漏。
控制手柄用于手动控制阀芯的位置，从而改变流体的流动方向。
2. 工作原理。
四通阀的工作原理可以分为两种情况，手动控制和自动控制。
手动控制，当使用手动控制时，操作人员通过控制手柄来改变阀芯的位置。
当阀芯处于一定位置时，流体可以从一个管道流向另一个管道，同时阻止流体流向其他管道。
通过手动控制，可以实现流体的单向或双向流动，满足不同工况下的需求。
自动控制，当使用自动控制时，四通阀通常与液压系统中的其他元件（如液压缸、液压马达等）配合使用。
通过液压系统提供的压力，可以控制阀芯的位置，从而改变流体的流动方向。
当需要改变流体流向时，液压系统会向四通阀施加压力，使阀芯移动到相应的位置，从而实现流体的流向控制。
3. 应用领域。
四通阀广泛应用于各种液压系统中，如工程机械、冶金设备、船舶设备、航空航天设备等。
在这些领域中，四通阀可以实现流体的流向控制，从而实现液压系统的正常运行和工作效率的提高。
总结。
四通阀是一种用于控制流体流动方向的重要阀门，其工作原理基于其内部结构和工作方式。
通过手动控制或自动控制，可以实现流体的单向或双向流动，满足不同工况下的需求。
四通阀在液压系统中有着广泛的应用，为各种设备和机械的正常运行提供了重要保障。
四通阀简介
四通阀四通阀，液压阀术语，是具有四个油口的控制阀。
四通阀是制冷设备中不可缺少的部件，其工作原理是，当电磁阀线圈处于断电状态，先导滑阀在右侧压缩弹簧驱动下左移，高压气体进入毛细管后进入右端活塞腔，另一方面，左端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀左移，使排气管与室外机接管相通，另两根接管相通，形成制冷循环。
当电磁阀线圈处于通电状态，先导滑阀在电磁线圈产生的磁力作用下克服压缩弹簧的张力而右移，高压气体进入毛细管后进入左端活塞腔，另一方面，右端活塞腔的气体排出，由于活塞两端存在压差，活塞及主滑阀右移，使排气管与室内机接管相通，另两根接管相通，形成制热循环。
[1]四通阀类型概念类别液压阀术语解释具有四个油口的控制阀目录1. 1 结构特点2. ▪位置3. ▪关系4. 2 工作原理1. ▪制冷2. ▪制暖3. 3 故障维修4. ▪流量不足1. ▪换向不良2. ▪串气维修3. ▪不换向维修四通阀结构特点四通阀位置由阀结构不难发现，当主滑阀处于中间位置状态时，如下图所示，e、s、c三条接管相互通气，产生中间流量，此时，压缩机内高压管内的冷媒可以直接流回低压管。
设计中间流量的目的是当主滑阀处在中间位置时，能起到卸压的作用，使系统免受高压破坏。
四通阀关系四通阀四通阀换向的基本条件是活塞两端的压力差（f1-f2）必须大于摩擦阻力f，否则，四通阀将不会换向。
换向所需的最低动作压力差（华鹭的实际水平低于1kg/cm2）是*系统流量来保证的（如上图所示）。
当左右活塞的压力差（f1-f2）大于摩擦阻力f时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的e、s、c三条接管相互导通，压缩机排出的冷媒从四通阀d接管直接经e、c接管流向s接管（压缩机回气口），使压力差快速降低，形成瞬时窜气状态（中间流量状态）。
此时，若压缩机的排气流量远大于四通阀的中间流量，便可以建立足够大的换向压力差而使四通阀换向到位；反过来，若压缩机的排气量小于四通阀的中间流量，则四通阀换向所需的最低动作压力差便不能建立，即f1-f2。
四通阀的结构及使用设计选型故障
四通阀的结构及使用设计选型故障四通阀又称为四通换向阀，是一种常用的控制阀门，用于实现管路系统中的供、回流介质的切换和分配。
它的结构相对简单，但在设计、选型和故障处理方面仍然需要一定的专业知识和技术。
下面将详细介绍四通阀的结构及使用、设计、选型、故障处理。
一、四通阀的结构及使用四通阀主要由阀体、阀盖、阀芯、阀杆和密封件等组成。
阀体通常采用铸铁或钢材制造，阀盖和阀杆可以使用不锈钢材料。
阀芯有多种材质可选择，如不锈钢或磨耗性能较好的合金材料。
四通阀可以通过旋转阀杆使四个通道中的两个通道相互切换，实现介质的供、回流切换和分配。
四通阀通常用于管路系统中的供、回流介质的切换和分配。
比如，汽车制动系统中的主缸和制动器之间的液压传动系统就需要使用四通阀来切换液压油的流向，实现制动的升降。
二、四通阀的设计在四通阀的设计中，需要考虑以下几个方面：1.通道结构设计：四通阀具有四个通道，每个通道的尺寸和结构设计需要满足介质流量、压力损失和密封性能等要求。
2.材料选择：四通阀的各个部件需要选择适当的材料，以满足介质的温度、压力和腐蚀性等要求。
同时，还需要考虑材料的强度和耐磨性能。
3.密封设计：四通阀的密封性能对于阀门的正常工作至关重要。
因此，密封面的设计和密封件的选用需要符合相关标准和要求。
4.操作方式设计：四通阀可以通过手动操作或电动、气动执行器进行控制。
在设计中需要考虑不同操作方式的适用场景和控制要求。
三、四通阀的选型在选择四通阀时，需要考虑以下几个关键参数：1.介质特性：需要了解介质的种类、温度、压力、固体颗粒和腐蚀性等特性，并选择能够适应这些特性的阀门材料和结构。
2.流量要求：根据系统的流量要求，选择适当的阀门尺寸和通道结构，以满足流量的要求。
3.工作压力：根据系统的工作压力，选择能够承受相应压力的阀门材料和结构。
4.控制方式：根据系统的控制要求，选择适当的操作方式和控制系统，如手动操作、电动执行器或气动执行器等。
四通阀工作原理
四通阀工作原理四通阀是一种常用的控制阀门，它具有多个进出口，可以实现多个管路之间的流体切换和分配。
本文将详细介绍四通阀的工作原理。
一、四通阀的结构组成四通阀由阀体、阀芯和驱动装置组成。
阀体通常采用铸铁或者不锈钢材料制成，具有多个进出口和中间通道。
阀芯是四通阀的关键部件，可以在阀体内挪移，通过不同的位置和角度来控制流体的流向。
驱动装置可以是手动操作的手柄，也可以是电动或者气动执行机构。
二、四通阀的工作原理四通阀的工作原理基于阀芯的不同位置和角度来实现流体切换和分配。
以下是四通阀的几种常见工作方式：1. 直通方式当阀芯位于中间位置时，四通阀处于直通方式。
此时，流体可以从一个进口进入阀体，并从另一个出口流出，中间通道被关闭。
这种方式适合于不需要分配流体的情况。
2. 交叉方式当阀芯旋转到一定角度时，四通阀可以实现交叉方式。
此时，两个进口和两个出口可以两两相连，形成两个独立的流通通道。
通过控制阀芯的角度，可以调节两个通道之间的流量比例。
3. 分配方式当阀芯旋转到另一个角度时，四通阀可以实现分配方式。
此时，一个进口可以连接到两个出口中的一个，实现流体的分配。
通过控制阀芯的角度，可以调节分配比例。
4. 关闭方式当阀芯旋转到最大角度时，四通阀处于关闭方式。
此时，所有进出口都被关闭，流体无法通过阀体。
三、四通阀的应用领域四通阀广泛应用于各种工业领域，包括化工、石油、天然气、电力等。
以下是四通阀的几个常见应用场景：1. 流体切换四通阀可以实现多个管路之间的流体切换，方便进行不同流程的操作。
例如，在化工生产中，可以通过四通阀将流体导向不同的反应器或者分离设备。
2. 流体分配四通阀可以将一个进口的流体分配到多个出口，实现分流或者混合的功能。
例如，在供水系统中，可以通过四通阀将水源分配到不同的管道或者设备。
3. 流量调节通过控制阀芯的位置和角度，可以调节四通阀中各个通道的流量比例。
这对于需要精确控制流量的工艺过程非常重要。
四通阀工作原理
四通阀工作原理四通阀是一种常用的控制阀门，其工作原理是通过改变阀门内部的流体通道来控制介质的流动方向和流量。
它通常由阀体、阀芯和驱动装置组成。
1. 阀体结构：四通阀的阀体通常采用铸铁、铸钢或不锈钢材料制成，具有较高的耐压能力和耐腐蚀性。
阀体内部包含四个通道，分别用于进、出两个介质流体的流动。
2. 阀芯结构：四通阀的阀芯通常采用球形或柱形结构。
球形阀芯由一个空心球体构成，柱形阀芯则是一个圆柱形的装置。
阀芯通过旋转或上下移动来改变阀体内部通道的开启程度，从而控制介质的流动。
3. 工作原理：当四通阀处于关闭状态时，阀芯与阀体密封，阻止介质流动。
当需要切换介质流动方向时，驱动装置会通过控制阀芯的运动来改变阀体内部通道的连接关系。
以球形阀芯为例，当阀芯旋转到某个角度时，它会将一个通道与另一个通道连接起来，使得介质可以从一个通道流入另一个通道。
同时，原本连接的通道会被阀芯隔断，阻止介质的流动。
通过调整阀芯的旋转角度，可以控制介质的流动方向和流量大小。
4. 驱动装置：四通阀的驱动装置通常采用手动操作、电动或气动方式。
手动操作需要人工旋转或移动阀芯来实现介质流动方向的切换。
电动驱动装置通过电机控制阀芯的旋转，实现自动化的控制。
气动驱动装置则通过气动执行器控制阀芯的运动，具有快速响应和大扭矩的特点。
5. 应用领域：四通阀广泛应用于工业生产和流体控制领域。
例如，它可以用于石油、化工、冶金、电力等行业的管道系统中，用于控制介质的流动方向和流量。
同时，四通阀也常用于供暖、空调系统中，用于控制热水或冷水的流向和温度调节。
总结：四通阀通过改变阀体内部通道的连接关系来控制介质的流动方向和流量。
它由阀体、阀芯和驱动装置组成，可以采用球形或柱形阀芯结构。
驱动装置可以是手动、电动或气动方式。
四通阀在工业生产和流体控制领域有着广泛的应用，可以实现精确的流体控制和调节功能。
四通阀工作原理
四通阀工作原理四通阀是一种常用的流体控制阀门，它具有多个进出口通道，可以根据需要将流体导向不同的管道。
下面将详细介绍四通阀的工作原理。
1. 结构组成：四通阀由阀体、阀芯、密封圈和操作杆组成。
阀体通常为铸铁或不锈钢制成，阀芯由阀杆和阀芯头组成。
密封圈采用橡胶或聚四氟乙烯材料，用于确保阀门的密封性能。
操作杆用于控制阀芯的开关。
2. 工作原理：四通阀的工作原理基于阀芯的移动来实现流体的导向。
阀芯有多个通道和密封面，通过移动阀芯的位置，可以改变流体的流向。
当阀芯处于关闭位置时，阀芯的通道与阀体的通道不连通，流体无法通过阀门。
当需要改变流体的流向时，通过操作杆将阀芯移动到相应的位置，使得阀芯的通道与阀体的通道连通，流体可以顺利通过阀门。
3. 工作过程：四通阀的工作过程可以分为开启和关闭两个阶段。
开启阶段：当操作杆向一个特定方向推动时，阀芯开始移动。
阀芯的通道与阀体的通道逐渐连通，流体开始通过阀门。
在这个阶段，需要确保阀芯和阀体之间的密封性能良好，以防止流体泄漏。
关闭阶段：当操作杆向另一个特定方向推动时，阀芯开始向原来的位置移动。
阀芯的通道与阀体的通道逐渐断开，流体停止通过阀门。
同样，密封性能也是非常重要的，以确保阀门完全关闭，防止流体泄漏。
4. 应用领域：四通阀广泛应用于工业管道系统中，用于控制流体的流向和流量。
它可以根据需要将流体导向不同的管道，实现多路流体控制。
例如，在化工厂中，四通阀可以用于控制不同反应器之间的流体传输；在供暖系统中，四通阀可以用于控制热水的流向和温度调节。
总结：四通阀是一种常用的流体控制阀门，通过移动阀芯的位置，可以改变流体的流向。
它由阀体、阀芯、密封圈和操作杆组成。
在工作过程中，需要确保阀芯和阀体之间的密封性能良好，以防止流体泄漏。
四通阀广泛应用于工业管道系统中，用于控制流体的流向和流量。
四通阀工作原理
四通阀工作原理
四通阀，也称为四通换向阀，是一种常用的液压控制元件，用于控制液压系统中液体的流向。
它通常由阀体、阀芯、弹簧和密封件等部件组成。
四通阀的工作原理如下：
1. 工作位置：四通阀有两个工作位置，分别是A工作位置和B工作位置。
在A工作位置时，液体从P口进入阀体，然后经过阀芯的通道，流入A口；在B工作位置时，液体从P口进入阀体，然后经过阀芯的通道，流入B口。
2. 阀芯控制：阀芯是四通阀的核心部件，它通过挪移来控制液体的流向。
阀芯的挪移是由液压力和弹簧力共同作用产生的。
当液压力作用在阀芯上时，阀芯会向一个方向挪移，从而改变液体的流向；当液压力消失时，弹簧力会将阀芯恢复到初始位置。
3. 密封性能：四通阀的密封性能对于其正常工作非常重要。
阀体和阀芯之间的接触面通常采用金属密封或者橡胶密封，以确保液体不会泄漏。
4. 操作方式：四通阀可以手动操作或者通过液压控制进行自动操作。
手动操作时，通过手柄或者旋钮来控制阀芯的挪移；液压控制时，通过液压系统中的液压信号来控制阀芯的挪移。
5. 应用领域：四通阀广泛应用于液压系统中的流体控制领域，如工程机械、冶金设备、船舶、航空航天等。
它可以实现液体的流向切换，满足不同工况下的流体控制需求。
以上是对四通阀工作原理的详细描述。
四通阀通过阀芯的挪移来控制液体的流向，在不同的工作位置下，液体可以从不同的口进入或者流出。
四通阀具有良好的密封性能和可靠的操作方式，广泛应用于各个领域的液压系统中。
四通阀的结构及工作原理与维修
四通阀的结构及工作原理与维修四通阀是一种用于控制流体的开关阀门，常用于管路系统中，可以实现两个入口和两个出口的流体的切换或混合。
下面将从结构、工作原理以及维修三个方面对四通阀进行详细介绍。
一、结构四通阀主要由阀体、阀盖、阀瓣、阀杆以及密封件等组成。
阀体是四通阀的主要部件，通常采用球形结构，内部开有四个通道，分别与两个入口和两个出口相连接。
阀盖用于固定阀体，阀瓣则是一个球状的阀门，通过旋转来实现通道的切换。
阀杆用于传输旋转动力，与阀瓣相连。
密封件则是用于确保四通阀的密封性能。
二、工作原理四通阀通过转动阀瓣来实现通道的切换。
当阀瓣处于其中一位置时，通道1和通道3相连，通道2和通道4相连；而当阀瓣旋转180度后，通道1和通道4相连，通道2和通道3相连。
通过阀瓣的转动，可以实现两个入口和两个出口的流体的切换或混合。
当阀瓣处于连接状态时，通过管道的流体可以围绕阀瓣流动，并且密封件可以确保流体不会泄漏。
四通阀的结构简单、使用方便并且具有较好的密封性能。
三、维修1.清洁阀体：定期对四通阀阀体进行清洁，防止污物附着，影响阀门的开闭。
可以使用清洗剂和软刷进行清洁。
2.检查密封件：定期检查阀门的密封件是否损坏或老化，如发现问题及时更换。
密封件质量直接影响到四通阀的密封性能。
3.润滑阀杆：定期使用适量的润滑油对四通阀的阀杆进行润滑，确保阀杆的灵活性。
4.检查阀瓣：定期检查阀瓣是否有变形或磨损的情况，如有问题及时更换。
阀瓣的质量直接影响到四通阀的切换流体的能力。
5.检查阀体连接：定期检查阀体与管道之间的连接是否紧固，如有发现松动的情况及时进行紧固。
总结：四通阀是一种用于控制流体的开关阀门，通过阀瓣的转动来实现通道的切换。
其结构简单，工作可靠，维护保养也相对简单。
通过定期的清洁、检查和润滑等工作，可以确保四通阀的正常工作，延长使用寿命。
四通阀工作原理
四通阀工作原理引言概述：四通阀是一种常用的控制阀，广泛应用于工业自动化领域。
它具有多种功能，包括流量控制、压力调节、液体分配等。
本文将详细介绍四通阀的工作原理及其五个主要部分。
一、阀体结构1.1 阀体材料：四通阀的阀体通常由铸铁、不锈钢等材料制成，以确保其耐腐蚀性和强度。
1.2 阀体形状：四通阀的阀体通常为直通式，即进出口在同一直线上，便于流体流通。
1.3 阀体连接方式：常见的连接方式包括法兰连接、螺纹连接和焊接连接，根据使用场景选择适当的连接方式。
二、阀芯结构2.1 阀芯材料：四通阀的阀芯通常由不锈钢、铜合金等耐磨材料制成，以确保其使用寿命和密封性能。
2.2 阀芯形状：四通阀的阀芯通常为球型或柱型，球型阀芯适用于流量调节，柱型阀芯适用于压力调节。
2.3 阀芯密封：四通阀的阀芯与阀体之间采用密封结构，常见的密封方式有橡胶密封圈、填料密封和金属密封。
三、驱动装置3.1 手动驱动：四通阀可以通过手动操作来控制阀芯的开关，适用于一些简单的应用场景。
3.2 电动驱动：四通阀可以通过电动机驱动来实现自动控制，可以根据信号进行远程控制。
3.3 气动驱动：四通阀可以通过气动执行器来实现自动控制，通过气源的压力来控制阀芯的位置。
四、工作原理4.1 流量控制：四通阀通过调节阀芯的开启程度来控制流体的流量，阀芯越开启，流量越大。
4.2 压力调节：四通阀通过调节阀芯的开启程度来控制流体的压力，阀芯越开启，压力越低。
4.3 液体分配：四通阀可以将流体从一个入口分配到多个出口，实现液体的分流功能。
五、应用领域5.1 工业自动化：四通阀广泛应用于工业自动化系统中，用于控制流体的流量、压力等参数。
5.2 石油化工：四通阀在石油化工领域中用于控制流体的输送和处理，确保生产过程的安全和稳定。
5.3 水处理：四通阀在水处理系统中用于控制水流的分配和调节，保证水质的稳定和安全。
总结：四通阀是一种功能强大的控制阀，具有流量控制、压力调节和液体分配等功能。
四通阀工作原理
四通阀工作原理引言概述四通阀是一种常用的控制阀门，用于控制流体在不同管道之间的流动方向和流量。
它在工业自动化控制系统中起着至关重要的作用。
本文将详细介绍四通阀的工作原理。
一、结构组成1.1 主体结构：四通阀主要由阀体、阀芯、驱动装置和密封件等组成。
1.2 阀体：通常为铸铁、不锈钢或铝合金材质，具有良好的耐腐蚀性和密封性。
1.3 阀芯：根据不同的工作原理，阀芯可分为旋转式、推动式和直通式等。
二、工作原理2.1 控制流向：四通阀通过控制阀芯的移动，改变流体在不同管道之间的流向。
2.2 调节流量：通过改变阀芯的开度，可以调节流体在管道中的流量大小。
2.3 实现控制：四通阀可以通过外部信号控制，实现自动化控制系统中的流体流向和流量调节。
三、工作方式3.1 手动控制：通过手动旋转阀手轮或拉杆，控制阀芯的移动，实现流体流向和流量的调节。
3.2 自动控制：通过电动执行器或气动执行器等驱动装置，根据外部信号控制阀芯的移动，实现自动化控制。
3.3 远程控制：四通阀可以与控制系统连接，实现远程监控和控制，提高生产效率和安全性。
四、应用领域4.1 工业生产：四通阀广泛应用于化工、石油、冶金等领域的流体控制系统中。
4.2 水处理：在给排水系统、水处理设备中，四通阀也扮演着重要的角色。
4.3 暖通空调：在暖通空调系统中，四通阀用于控制冷热水流向，实现温度调节和能耗节约。
五、发展趋势5.1 智能化：随着工业自动化的发展，四通阀将越来越智能化，实现更精准的流体控制。
5.2 节能环保：未来四通阀将更加注重节能环保，采用更环保的材料和技术。
5.3 多功能化：四通阀将不仅仅用于流体控制，还将具备更多功能，如监测、报警等。
结语通过本文的介绍，读者可以更加深入地了解四通阀的工作原理及其在工业控制系统中的重要性。
随着技术的不断发展，四通阀将在各个领域发挥更大的作用，为生产和生活带来更多便利。
四通阀工作原理
四通阀工作原理四通阀，也称为多通阀，是一种常用的控制阀门，用于控制流体在多个方向上的流动。
它通常由一个阀体和多个阀芯组成，可以实现不同通道之间的切换和流量的控制。
下面将详细介绍四通阀的工作原理。
一、结构组成四通阀一般由阀体、阀盖、阀芯、密封圈等部件组成。
阀体是四通阀的主体部分，通常呈正方形或长方形，内部有多个通道。
阀盖用于覆盖阀体顶部，起到密封作用。
阀芯是控制流体流动的关键部件，通过上下移动来切换不同的通道。
密封圈用于保证阀体和阀芯之间的密封性，防止泄漏。
二、工作原理四通阀的工作原理是通过阀芯的上下移动来切换不同的通道，从而实现流体在不同方向上的流动控制。
具体工作原理如下：1. 初始状态：阀芯处于中间位置，各个通道之间相互隔离，流体无法流动。
2. 切换通道：当需要切换通道时，通过外部控制信号，使阀芯上升或下降。
阀芯上升时，与之相连的通道打开，流体可以通过；阀芯下降时，与之相连的通道关闭，流体无法通过。
根据阀芯的不同位置，可以实现不同通道之间的切换。
3. 流量控制：在特定的通道中，可以通过调节阀芯的上下位置来控制流体的流量大小。
阀芯上升时，通道打开程度增大，流体流量增加；阀芯下降时，通道打开程度减小，流体流量减小。
通过精确控制阀芯的位置，可以实现精确的流量控制。
4. 密封性能：四通阀的密封性能对于流体控制非常重要。
阀体和阀芯之间的密封圈起到密封作用，防止流体泄漏。
同时，阀芯的上下移动也需要具备良好的密封性能，以防止不同通道之间的流体相互干扰。
三、应用领域四通阀具有结构简单、操作方便、可靠性高等优点，广泛应用于各个领域。
以下是几个常见的应用领域：1. 液压系统：四通阀在液压系统中用于控制流体的流向和流量，实现液压设备的正常工作。
例如，用于挖掘机的液压系统中，通过四通阀来控制液压缸的运动方向和速度。
2. 自动化设备：四通阀在自动化设备中用于控制气体或液体的流动，实现设备的自动化控制。
例如，用于自动化生产线中的气动控制系统，通过四通阀来控制气体的流向和流量，实现设备的自动开关和调节。
四通阀工作原理
四通阀工作原理引言概述：四通阀是一种常用于控制流体介质流向的阀门，其工作原理十分重要。
本文将从四通阀的结构、工作原理、应用范围、优缺点和维护保养等方面进行详细介绍。
一、结构1.1 四通阀的主要组成部份包括阀体、阀盖、阀芯和阀座。
1.2 阀体是四通阀的主体部份，通常由铸铁、铸钢或者不锈钢制成。
1.3 阀芯和阀座是四通阀的关键部件，通过阀芯的挪移来控制介质的流向。
二、工作原理2.1 当四通阀处于关闭状态时，阀芯与阀座彻底密封，介质无法通过。
2.2 当四通阀处于打开状态时，阀芯与阀座分开，介质可自由流动。
2.3 通过旋转阀芯的方式，可以控制介质的流向，实现不同方向的流动。
三、应用范围3.1 四通阀广泛应用于化工、石油、制药等领域，用于控制气体、液体等介质的流向。
3.2 在工业自动化系统中，四通阀也扮演着重要的角色，用于实现流程控制和调节。
3.3 由于其结构简单、可靠性高，四通阀在工程领域得到广泛应用。
四、优缺点4.1 优点：四通阀结构简单、操作方便、可靠性高、使用寿命长。
4.2 缺点：四通阀的密封性能有限，易受介质腐蚀影响，需要定期维护保养。
4.3 在特殊工况下，四通阀可能存在漏阀、卡阀等问题，需要及时处理。
五、维护保养5.1 定期检查四通阀的密封性能，如有问题及时更换阀芯和阀座。
5.2 注意四通阀的工作环境，避免介质腐蚀和污染，保持阀门清洁。
5.3 定期润滑四通阀的活动部件，确保阀门的灵便性和稳定性。
结语：通过本文的介绍，我们对四通阀的工作原理有了更深入的了解。
四通阀作为一种重要的流体控制阀门，在工程领域具有广泛的应用前景，但同时也需要注意其维护保养工作，以确保其正常运行和长期稳定性。
空调四通阀的工作原理
空调四通阀的工作原理
空调四通阀是一种能够控制制冷剂流向的装置，它会根据空调系统的需要，改变制冷剂在不同部位的流动方向，以实现冷热割分或者冷热联合的功能。
四通阀的工作原理如下：
1. 冷剂进口：制冷剂通过四通阀进入室内机或者室外机。
2. 制冷剂分流：四通阀会将制冷剂分成两条不同的流动路径。
一条路径会将制冷剂送往室内机，进行室内制冷。
另一条路径会将制冷剂送往室外机，进行室外制冷或者和室内机一起进行制热。
3. 控制流向：通过控制器的信号，四通阀可以切换制冷剂流向。
当需要制冷时，阀门会打开，让制冷剂流向室内机。
当需要制热时，阀门会关闭室内机通道，并打开室内机和室外机通道，将制冷剂流向室外机。
4. 热回流：在制热模式下，四通阀可以实现热回流。
即将部分室外机的高温制冷剂送回室内机，以提高制热效率。
通过四通阀的控制，空调系统可以根据需要进行制冷或者制热操作。
它在实现冷热割分和冷热联合方面起到重要作用，提高了空调系统的灵活性和效率。
四通阀工作原理
四通阀工作原理一、概述四通阀是一种常用的流体控制装置，用于控制流体在多个管道之间的流向。
其工作原理基于流体力学和机械原理，通过调节阀芯位置来改变流体的流向。
二、结构组成四通阀主要由阀体、阀芯、阀座和密封件等部件组成。
阀体内部有四个通道，分别与四个管道相连。
阀芯通过阀杆与手柄或电动装置相连，可以实现手动或自动控制。
阀座和密封件保证了阀门的密封性能。
三、工作原理1. 开启状态：当阀芯处于开启状态时，流体可以从一个管道流入阀体，然后通过阀芯的中空部分，最终流出另一个管道。
同时，另外两个管道被阀芯封闭，流体无法通过。
2. 关闭状态：当阀芯处于关闭状态时，阀芯与阀座紧密贴合，阻止流体通过。
此时，四个管道之间完全隔离，流体无法流动。
3. 转换状态：通过旋转阀芯，可以将四通阀从开启状态切换到关闭状态，或者从关闭状态切换到开启状态。
在转换状态过程中，阀芯会逐渐关闭或打开各个通道，实现流体流向的切换。
四、应用领域四通阀广泛应用于各种工业领域，特别是涉及多管道流体控制的场合。
以下是一些典型的应用领域：1. 石油化工：用于控制不同管道中的油、气、水等流体的流向，实现流体分流或混合。
2. 污水处理：用于控制不同处理单元之间的流体流向，以实现不同工艺步骤的顺序控制。
3. 空调系统：用于控制冷却水或制冷剂在不同管道中的流向，以实现空调系统的制冷或供暖功能。
4. 水处理系统：用于控制水流在不同管道中的分配和调节，以满足不同工艺要求。
五、优势和注意事项四通阀具有以下优势：1. 灵活性：可以通过调节阀芯位置来实现不同管道之间的流向切换，适应不同工艺要求。
2. 可靠性：采用高质量的密封件和材料，确保阀门的密封性能和耐用性。
3. 高效性：通过简单的操作，可以实现流体流向的快速切换，提高工作效率。
在使用四通阀时需要注意以下事项：1. 安装位置：根据流体流向和操作需求，选择合适的安装位置和方向，确保阀门正常工作。
2. 维护保养：定期检查阀门的密封性能和操作灵活性，如有问题及时进行维修或更换。
四通阀知识
Angela . gan
❖ 四通阀定义 ❖ 四通阀的分类 ❖ 四通阀工作原理 ❖ 四通阀的选型设计 ❖ 四通阀的使用注意事项
四通阀定义
❖ 四通阀是一种用于热泵型空调中改变制 冷剂的流向,以实现制冷模式和制热模式的转 换为目地的产品,适用于中央,单元式和房间空 调等热泵型空调系统.它被用来切换制冷工质 的流通路径,从而使空调实现夏天制冷,冬天制 热的一机两用的目的.
❖ 选用涡旋压缩机的空调机使用的四通阀,如果 配管设计不当,可能会使系统产生液压冲击而 造成系统或四通阀损坏,因此要注意管路设计
四通阀的使用注意事项及
❖ 使用规定的扭矩拧紧线圈固定螺钉,不要使线圈支架 与四通阀本体接触
❖ 不要拉拔导线和端子的铆接部,不要手持线圈导线提 起线圈和阀体
❖ 对线圈进行二次加工时,不要弄伤导线,不要折弯,旋 拧,施加负荷.
四
❖ 先导电磁阀
利用线圈通电激磁产生的电磁力驱动先导 阀中的阀块(芯)并使其左右移动,并在阀块(芯) 两侧产生压力差从而来驱动主阀的阀.
商用中央空调大容量活塞式四通换向阀
商用中央空调大容量活塞式四通换向阀
❖ 先导电磁阀
利用线圈通电激磁产生的电磁力驱动先导 阀端部腔体的气路关闭或打开,使端部两侧产生 压力差从而来驱动主阀阀芯位置改变的阀.
四通阀的使用注意事项
❖ 焊接时,不要将火焰直接加热在四通阀主体上, 焊接前要拆下线圈
❖ 焊接时要充分冷却,使主体内外部温度不能超 过120℃
❖ 使用水冷却时,防止水进入阀体内部
四通阀的使用注意事项
❖ 充填冷媒时,防止冷媒液体直接进入四通阀内 部,以免阀体内部受到充填冲击
❖ 避免过量充填或充填量不足,以减少错误动作 或故障发生
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四通阀工作原理
2.制热循环： 当电磁阀线圈处于通电状态， 先导滑阀在电磁线圈产生 的磁力作用下克服压缩弹 簧的张力而右移，高压气 体进入毛细管①后进入左 端活塞腔，另一方面，右 端活塞腔的气体排出，由 于活塞两端存在压差，活 塞及主滑阀右移，使排气 管(S管)与室内机接管（E管） 相通，另两根接管相通， 形成制热循环。
2、使用注意事项
2.1请注意避免湿气及杂物进 入阀体。 2.2在焊接接管时，为使阀体 的温度不超过120℃，请用水 或湿布冷却。 2.3请勿从高处落地，以避免 铜管变形及其他构造破损，万 一落地，请充分检查后使用。 2.4确认电源电压与电磁线圈 标记电压一致。 2.5电磁线圈接线时，要提供 足够长的引线与其连接。 2.6确认电源已切断，方可从 主阀上取下电磁线圈，单个电 磁线圈通电时间过长会被烧坏 。
•
四通换向的基本条件是活塞两端的压力差（F1—F2）必
须大于摩擦阻力f，否则，四通阀将不会换向。换向所需的
最低动作压力差是靠系统流量来保证的。当左右活塞腔的压
力差大于摩擦阻力f时，四通阀换向开始，当主滑阀运动到
中间位置时，四通阀的E、S、C三条接管相互导通，压缩机 排出的冷媒从四通阀D接管直接经E、C接管流向S接管（压缩
D管
主阀
先导阀
电磁线圈
E管
S管
C管
四通阀结构
• 主阀内部结构：
四通阀工作原理
四通阀，液压阀术语，是具有四个油口的控制阀。四通阀是制冷设备中不可缺少 的部件。
• 1.制冷循环： • 当电磁阀线圈处于断电状
态，，先导滑阀在右侧压 缩弹簧驱动下左移，高压 气体进入毛细管①后进入 右端活塞腔，另一方面， 左端活塞腔的气体排出， 由于活塞两端存在压差， 活塞及主滑阀左移，使排 气管与室外机接管相通， 另两根接管相通，形成制 冷循环。
电压，50Hz交流电
3
最低动作 堵死E、C接管，S接管通大气，从D ≤85%额定
电压
接管输入2.25MPa压力气体，给线圈 电压
施加50Hz交流电，测试阀能可靠动作
时线圈所需要的最低动作电压
四通换向阀主要性能项目和测试方法
内泄漏 堵死E、C接管，S接管通大气，从D接管输 4:1000ml/min 7：
四通换向阀常见故障分析及排除
序号
四通换向阀 故障类型
装在空调系统 后产生后果
故障原因
（1）、阀内进水生锈卡死 （2）、阀内杂质卡死导阀芯铁
1
不动作
不制热
（3）、空调系统产生的压力差过 低
（4）、四通阀装机时滑块烧坏 （5）、四通阀线圈上未通电
（1）、密封面有杂质卡住
2
内泄漏声 制冷、制热效 （2）、四通阀装机时滑块烧坏
4
入1.0MPa压力气体，测试线圈通断电状态下 1500ml/min
的S接管管口的出气量
气密性 堵死E、C、S接管，从D接管输入2.9MPa压 不应有气泡外
5
力气体，线圈通一下电再断电，再将阀浸没 逸
在干净的水下1min
线圈安 将线圈浸没在常温水中泡24h，其中引线头不 ≥100MΩ 规 得浸入水中，再用直流电压为500V的兆欧表， 一端接线圈引线线头，另一端接浸入测试水
清洁物在芯铁与封头之间
5 线圈烧毁
不制热
（1）、客户接错电压 （2）、线圈本身短路
接入电压与铭牌 上一致 更换
6
线圈螺钉 拧断
（1）、客户拧紧螺钉扭矩过大或动 作不规范
（2）螺钉或螺纹孔质量有问题
更换或螺纹返工
换向不良的原因
中间串气特点
• 1、四通阀结构不难 发现 ，当主滑阀处于 中间位置状态时，如 下图所示，e、s、c 三条接管相互通气， 产生中间流量，此时， 压缩机内高压管内的 冷媒可以直接流回低 压管。设计中间流量 的目的是当主滑阀处 在中间位置时，能起 到卸压的作用，使系 统免受高压破坏。
中间串气特点
• 2、压力差与流量的关系
四通阀介绍
内容
一. 基本结构； 二. 工作原理； 三.中间串气特点； 四.四通换向阀主要性能项目和测试方法； 五.常见故障与维修； 六.国内有哪些生产厂家。
一.四通阀结构
• 四通阀不同于普通电磁阀，它必须在一定压力下才能正常工作，四通阀由三个部分 组成：先导阀，主阀和电磁线圈， 电磁线圈可以拆卸，先导阀与主阀焊接成一体
很大 果位
置停下
制冷剂逐渐减
少，制冷制热 （1）、四通阀生产厂家水检未检
3
外泄漏
效果变差或完
出
全不制冷、不 （2）、空调器生产厂家生产线未
制热
检出
故障排除
更换 更换或系统制冷剂重 新充注、清洗 / 更换 线圈与电路板电接触 检查
更换或系统制冷剂重 新充注、清洗 更换 更换阀型号使之与空 调系统匹配
机回气口），使压力差快速降低，形成瞬时串气状态（中间
流量状态）。此时，若压缩机的排气流量远大于四通阀的中
间流量，便可以建立足够大的换向压力差而使四通阀换向到
位；反过来，若压缩机的排气量小于四通阀的中间流量，则
四通阀换向所需的最低动作压力差便不能建立，即F1-F2＜f， 四通阀不能继续换向而停在中间位置，形成串气。
槽中的导体，测定其绝缘电阻
6
线圈温升：环境温度25℃，温升≤45℃。 ≤45℃。
7 寿命
环境温度－20℃+55℃线圈能正常工作
正常工作
线圈抗电强度：承受AC1500V/min或AC1800/S 无击穿、无闪
无击穿、无闪络现象
络现象
不小于1.5万次切换动作
≥1.5万次
安装位置及使用注意事项
1、安装位置 四通阀安装时线圈不能倒放，请参阅以下示意图
更换主阀
四通换向阀常见故障分析及排除
序 四通换向阀 装在空调系统 号 故障类型 后产生后果
故障原因
故障排除
（1）、线圈吸力太小
更换线圈
Ⅰ、线圈混错
4
导阀噪音声 大
整机噪音超过 标准
Ⅱ、四通阀引线与绕组接触不良 （2）、四通阀内芯铁与封头不贴实 （3）、四通阀内不清洁或空调系统
更换主阀 更换主阀
内不清洁物质导入四通阀中，不
四通换向阀主要性能项目和测试方法
序号 性能项目 测 试 方 法
判断标准
1
最高动作 堵死E、C接管，S接管通大气，从D 能可靠动
压力差 接管输入3.1MPa压力气体，给线圈施 作
加85%额定电压，50Hz交流电
2
最低动作 堵死E、C接管，S接管通大气，从D 能可靠动
压力差 接管输入0.3MPa给线圈施加85%额定 作
