纳米光电材料
纳米材料在光电领域的应用前景
纳米材料在光电领域的应用前景光电领域作为现代科技中的一个重要分支,一直以来都是科技研究人员和企业关注的焦点。
而纳米材料作为一种具有特殊结构和性能的材料,已经成功应用于许多领域,并在光电领域中展现了巨大的潜力。
本文将从纳米材料的定义开始,探讨纳米材料在光电领域的应用前景。
纳米材料是指具有纳米级尺寸的材料,通常在1到100纳米之间。
由于纳米尺寸的特殊性,纳米材料具有许多传统材料所不具备的特殊性能。
例如,许多纳米材料具有较高的比表面积,可以提高材料的反应活性。
此外,纳米材料还具有尺寸量子效应和表面效应等特殊性质,这些性质对于光电器件的制备和性能提升具有重要意义。
在光电领域中,纳米材料可以应用于光伏发电、光催化以及光传感等方面。
首先,纳米材料在光伏发电领域具有广阔的应用前景。
光伏发电是一种利用太阳能将光能转化为电能的技术,而纳米材料的引入可以提高光伏器件的效率。
以纳米晶薄膜太阳能电池为例,由于纳米材料具有更高的比表面积和更好的载流子传输特性,可以增强光吸收和电子传输效率,从而提高电池的转化效率。
其次,纳米材料在光催化领域也有重要的应用前景。
光催化技术是一种利用光能激发物质表面的化学反应过程,这种技术可以广泛应用于水污染治理、有机物降解、气体净化等领域。
纳米材料具有较高的光吸收率和光催化活性,可以在可见光范围内高效吸收光能并产生活性物种,从而促进光催化反应的进行。
例如,纳米氧化钛是一种常见的光催化材料,其作用机理主要是通过吸收可见光激发载流子对的形成,然后与污染物进行反应降解。
此外,纳米材料在光传感领域也有广泛的应用前景。
光传感技术是一种基于光信号的检测与测量技术,可以应用于生物医学、环境监测、食品安全等领域。
纳米材料具有较高的灵敏度和选择性,可以用于制备高灵敏的光传感器。
例如,纳米金颗粒可以用来制备表面增强拉曼散射(SERS)传感器,利用金颗粒的局域表面等离子共振效应增强被测分子的拉曼散射信号,从而实现非常低浓度分子的检测。
纳米光电技术的研究现状和应用前景
纳米光电技术的研究现状和应用前景纳米技术作为一个新兴的研究领域,得到了各个领域的高度重视。
而其中的纳米光电技术则成为了近年来的研究热点之一。
纳米光电技术不仅具有纳米技术的优点,同时又结合了电子与光子的重要特性,所以可以广泛应用于生物医学、环境监测、通信技术等领域。
一、纳米光电技术的研究现状1. 光电材料在纳米光电技术应用中使用的材料应该不仅具有特殊的物理和化学性质,同时还要便于制作、处理和控制。
常用的纳米光电材料包括半导体纳米量子点、纳米金、碳纳米管等。
半导体纳米量子点具有较强的发光性能,能够在控制的条件下发出不同颜色的光。
此外,由于其小尺寸,达到纳米级别,具有很强的光稳定性和耐久性,是光电设备和电子产品中的重要材料。
纳米金的光学特性在太阳能转换、生物成像、传感器和探测器等方面具有广泛的应用。
同时,金的化学惰性也保证其长期稳定性和不受疾病诱导的光学性能损害。
碳纳米管具有优良的光学和电学性能,广泛应用于电子、医学成像等领域。
其优异的机械特性使其成为高强度的建筑材料、超导体、动力学器件等的理想原料。
2. 纳米光电器件光电器件是纳米光电技术研究的另一重要领域。
一个完好的光电器件,需要有合适的纳米材料、优良的结构设计和高精度的加工工艺。
在全球范围内,科学家们已成功制备出一些高效的纳米光电器件。
例如,组合了纳米量子点和有机分子的有机光电探测器,已经被广泛地应用在太阳能电池、光学传感器和光学通讯领域;而基于纳米光子学的光波缆,可以大大提高光纤通讯的传输速率,这也将为人们带来更加方便快捷的网络通讯环境。
此外,在生物医学领域,基于纳米技术的生物成像技术,结合了纳米材料和对光的敏感检测器,能够有效地检测人体内不同类型的细胞、组织和器官。
3. 纳米光电技术的应用纳米光电技术目前已被广泛应用于不同领域,例如环境监测、生物医学和通信技术等领域。
在环境监测中,利用纳米材料的优良导电性和敏捷性,可以研究大气污染和水土污染等问题。
纳米材料在光电器件中的应用
纳米材料在光电器件中的应用纳米材料在光电器件中的应用,这可是个相当有趣且前沿的话题!咱们先来说说啥是纳米材料。
纳米材料啊,就是那些尺寸在 1 到100 纳米之间的小不点儿材料。
你可别小瞧它们个头小,本事可大着呢!比如说,纳米金颗粒,它们在溶液里分散着,就像一群调皮的小精灵,闪着独特的光芒。
我曾经在实验室里观察过纳米氧化锌的制备过程,那场景真的让人印象深刻。
实验员们小心翼翼地操作着各种仪器,控制着反应的条件。
我就站在旁边,眼睛都不敢眨一下,生怕错过了什么关键的瞬间。
当看到那些微小的氧化锌颗粒逐渐形成的时候,我心里那个激动啊,就好像见证了一场神奇的魔法。
言归正传,咱们聊聊纳米材料在光电器件里到底有啥用。
首先,纳米材料能让光电器件变得更灵敏。
想象一下,一个小小的纳米传感器,能够快速、准确地检测到极其微弱的光信号,这得多厉害!比如说,纳米碳管可以用来制作高性能的光电探测器,它们就像一个个超级敏锐的“小眼睛”,不放过任何一丝光线的变化。
还有啊,纳米材料能提高光电器件的效率。
就拿太阳能电池来说吧,加入了纳米材料之后,它吸收太阳光的能力大大增强。
就好比原本只能吃一碗饭的家伙,现在能吃三碗,能量转化效率那是蹭蹭往上涨。
再比如说,纳米发光材料能让显示屏的色彩更加鲜艳、清晰。
咱们现在用的手机、电脑显示屏,很多都得益于纳米材料的功劳。
想象一下,你在看电影或者玩游戏的时候,那逼真的画面、绚丽的色彩,是不是让你感觉特别爽?这背后可都有纳米材料在默默奉献呢!纳米材料还能让光电器件变得更小、更轻便。
以前那种又大又笨重的设备,现在都能浓缩成小小的芯片,方便携带。
这就像以前的大哥大变成了现在的超薄智能手机,简直是科技的巨大飞跃。
不过呢,纳米材料在光电器件中的应用也不是一帆风顺的。
比如说,纳米材料的制备工艺还比较复杂,成本也有点高。
而且,它们的稳定性和耐久性有时候也让人头疼。
但科学家们可没被这些困难吓倒,他们一直在努力研究,不断改进。
光电材料在纳米科技中的应用
光电材料在纳米科技中的应用在纳米科技领域中,光电材料起着非常重要的作用,这是因为光电材料既可以用于电子器件的制作,也可以在纳米技术领域中发挥重要的应用。
因此,光电材料被广泛应用于诸如太阳能电池、LED灯、光电探测器、激光器等领域。
光电材料是一种能够将光能转化成电能或者将电能转化成光能的材料,由于其在纳米尺度下具有特殊的电学、光学和化学特性,因此成为纳米材料的重要组成部分。
首先,光电材料在太阳能电池领域的应用非常广泛。
太阳能电池是一种将光能直接转换成电能的器件,光电材料是造成太阳能电池具有光电效应的基础。
纳米技术可以使光电材料具有更小的尺度,因此纳米材料可以更有效地吸收太阳光能,提高太阳能电池的光电转换效率。
此外,还可以利用纳米技术精确控制光电材料的组成、形状、尺寸等参数,以获得更高的红外光响应能力、增加光吸收能力等特性,从而更好地适应太阳能电池的应用。
其次,光电材料在LED灯领域也有重要应用。
LED灯是由发光半导体材料制成的,确保 LED 灯光电效应的性能主要取决于发光材料的质量。
纳米材料具有超高的比表面积,其表面等效光电性能比传统晶体材料高得多,其在LED灯的应用领域有着非常广泛的应用前景。
此外,纳米技术也可以增加LED灯的厚度、改善发光材料中缺陷情况和晶体结构等方面的性能,提高发光效率。
除此之外,光电材料在光电探测器和激光器等领域也有着广泛的应用。
光电探测器是一种将光产生的电压信号转换为信息信号的器件,纳米光电材料可以提高探测器灵敏度、响应速度和光谱分辨率等性能,从而更好地应用于光通信、半导体材料检测等领域。
同时,纳米技术还可以为激光器的制作提供有力的支持,使得激光器的性能得到更好地提升,广泛应用于医学、科学、通信等领域。
总之,光电材料在纳米技术领域中的应用前景非常广泛。
光电材料不仅可以用于电子器件的制作,还可以在高效能量转换、信息传输等领域中发挥关键作用。
通过使用纳米技术,光电材料的电学、光学和化学特性可以得到更好地改善,从而实现更好的性能表现。
纳米材料在光电器件中的应用与挑战
纳米材料在光电器件中的应用与挑战随着纳米技术的飞速发展,纳米材料在光电器件中的应用日益广泛。
纳米材料以其优异的光电性能和巨大的表面积优势,为光电器件的制备和性能提升提供了全新的可能性。
本文将探讨纳米材料在光电器件中的应用现状及前景,并对目前所面临的挑战进行分析。
一、纳米材料在光电器件中的应用1. 纳米材料在太阳能电池中的应用太阳能电池是目前研究的热点之一,而纳米材料的应用正是提升太阳能电池效率的重要手段之一。
纳米材料的巨大比表面积可提供更多光吸收表面,并且通过量子效应可以调节能带结构,提高光电转换效率。
石墨烯、纳米线、纳米颗粒等纳米材料在太阳能电池中得到了广泛应用,并取得了显著的性能提升。
2. 纳米材料在光电传感器中的应用纳米材料在光电传感器中的应用也得到了广泛关注。
由于纳米材料具有高灵敏度和快速响应的特点,能够将微弱的光信号转化为强大的电信号。
因此,在生物医学领域、环境监测领域、智能设备等方面都有重要的应用前景。
纳米材料使光电传感器的灵敏度、响应速度和稳定性都得到了显著提升。
3. 纳米材料在光电存储设备中的应用光电存储设备是一种将光信号进行快速存储和读取的设备,其在信息存储和传输方面有着独特的优势。
纳米材料的应用可以大大提高光电存储设备的速度和稳定性,为大容量、高速度的光电存储系统打下了基础。
石墨烯、纳米晶体等纳米材料的应用为光电存储设备带来了新的发展机遇。
二、纳米材料在光电器件中的挑战1. 制备工艺复杂性纳米材料的制备工艺相对复杂,需要精密的控制条件和设备。
纳米材料的纯度、形貌、结构等参数对器件性能有着至关重要的影响,因此制备过程中的微小误差都可能造成器件性能的降低。
因此,如何高效、精准地制备纳米材料是当前面临的挑战之一。
2. 稳定性和可靠性纳米材料的稳定性和可靠性也是制约其在光电器件中应用的重要因素。
由于纳米材料的尺寸较小,表面能较大,容易受到外界环境的影响而发生表面氧化、分解等不良反应。

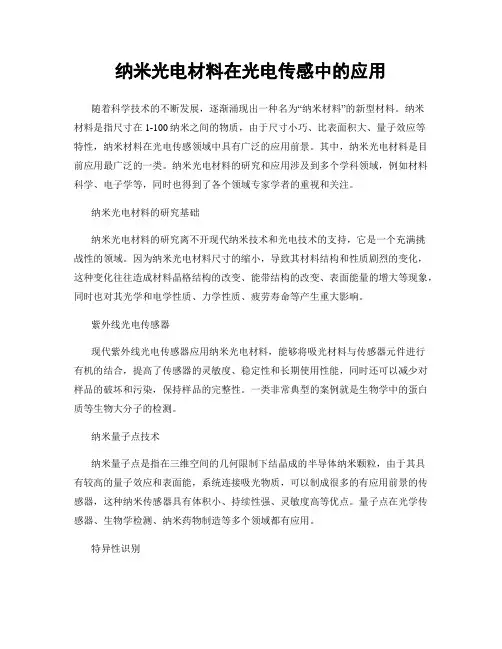

纳米光电材料在光电传感中的应用
纳米光电材料在光电传感中的应用随着科学技术的不断发展,逐渐涌现出一种名为“纳米材料”的新型材料。
纳米材料是指尺寸在1-100纳米之间的物质,由于尺寸小巧、比表面积大、量子效应等特性,纳米材料在光电传感领域中具有广泛的应用前景。
其中,纳米光电材料是目前应用最广泛的一类。
纳米光电材料的研究和应用涉及到多个学科领域,例如材料科学、电子学等,同时也得到了各个领域专家学者的重视和关注。
纳米光电材料的研究基础纳米光电材料的研究离不开现代纳米技术和光电技术的支持,它是一个充满挑战性的领域。
因为纳米光电材料尺寸的缩小,导致其材料结构和性质剧烈的变化,这种变化往往造成材料晶格结构的改变、能带结构的改变、表面能量的增大等现象,同时也对其光学和电学性质、力学性质、疲劳寿命等产生重大影响。
紫外线光电传感器现代紫外线光电传感器应用纳米光电材料,能够将吸光材料与传感器元件进行有机的结合,提高了传感器的灵敏度、稳定性和长期使用性能,同时还可以减少对样品的破坏和污染,保持样品的完整性。
一类非常典型的案例就是生物学中的蛋白质等生物大分子的检测。
纳米量子点技术纳米量子点是指在三维空间的几何限制下结晶成的半导体纳米颗粒,由于其具有较高的量子效应和表面能,系统连接吸光物质,可以制成很多的有应用前景的传感器,这种纳米传感器具有体积小、持续性强、灵敏度高等优点。
量子点在光学传感器、生物学检测、纳米药物制造等多个领域都有应用。
特异性识别特异性识别是指由于生物或非生物分子之间的相互作用,实现定性、定量或分子控制等生化作用,也是当前光电传感中的研究热点之一。
纳米光电材料中的光致变色材料、纳米量子点都可以被用于实现特异性识别。
例如,利用纳米金、纳米银等材料做成的纳米光学传感器可以很容易地检测到不同化学物质的存在。
光电导纳米结构光电导是一种非常重要的光电效应,其应用广泛,在纳米光电材料研究中,也得到了广泛的应用。
光电导纳米结构是指由于光作用,使得半导体纳米结构的载流子密度和载流子的迁移率发生变化,进而实现信号的传递和放大。
纳米光电材料
纳米光电材料1.定义:纳米材料是一种粒子尺寸在1到100nm的材料;纳米光电材料是指能够将光能转化为电能或化学能等其它能量的一种纳米材料;其中最重要的一点就是实现光电转化;其原理如下:光作用下的电化学过程即分子、离子及固体物质因吸收光使电子处于激发态而产生的电荷传递过程;当一束能量等于或大于半导体带隙Eg的光照射在半导体光电材料上时,电子e-受激发由价带跃迁到导带,并在价带上留下空穴h+,电子与孔穴有效分离,便实现了光电转化1;2.分类:纳米光电材料的分类纳米光电材料按照不同的划分标准有不同的分类,目前主要有以下几种:1.按用途分类:光电转换材料:根据光生伏特原理,将太阳能直接转换成电能的一种半导体光电材料;目前,小面积多结GaAs太阳能电池的效率超过40%2;光电催化材料:在光催化下将吸收的光能直接转变为化学能的半导体光电材料,它使许多通常情况下难以实现或不可能实现的反应在比较温和的条件下能够顺利进行;例如,水的分解反应,该反应的ΔrGm﹥﹥0在光电材料催化下,反应可以在常温常压下进行32.按组成分类:有机光电材料:由有机化合物构成的半导体光电材料;主要包括酞青及其衍生物、卟啉及其衍生物、聚苯胺、噬菌调理素等;无机光电材料:由无机化合物构成的半导体光电材料;主要包括Si、TiO2、ZnS、LaFeO3、KCuPO4·6H2O、CuInSe2等;有机与无机光电配合物:由中心金属离子和有机配体形成的光电功能配合物;主要有2,2-联吡啶合钌类配合物等4;3.按形状分类纳米材料大致可分为纳米粉末、一维纳米材料、纳米膜等;纳米粉:又称为超微粉或超细粉,一般指粒度在100纳米以下的粉末或颗粒,是一种介于原子、分子与宏观物体之间处于中问物态的固体颗粒材料;一维纳米材料:指直径为纳米尺度而长度较大的线状材料;分为纳米线和纳米管;纳米膜:纳米膜分为颗粒膜与致密膜;颗粒膜是纳米颗粒粘在一起,中间有极为细小的间隙的薄膜;致密膜指膜层致密但晶粒尺寸为纳米级的薄膜5;纳米光电材料具有纳米材料的四种特性量子、.....3.纳米光电材料的制备方法制备纳米材料的方法有很多,根据不同的纳米光电材料及其用途有不同的制备方法;1.化学沉淀法:通过在原料溶液中添加适当的沉淀剂,让原料溶液中的阳离子形成相应的沉淀物沉淀颗粒的大小和形状由反应条件来控制,然后再经过滤、洗涤、干燥、热分解等工艺过程而获得纳米粉体的方法;依其沉淀方式可分为:直接沉淀法和均匀沉淀法两种;TiO2常用此方法来制备;2.溶胶凝胶法:以无机盐或金属醇盐为前驱物,经水解缩聚过程逐渐凝胶化,然后作相应的后处理而得到所需的纳米粉体,溶液pH值、溶液浓度、反应时间和温度是影响溶胶、凝胶质量的主要因素;此方法也常用来制备TiO2;3.微乳法:由水、油有机溶剂、表面活性剂及其助剂组成透明或半透明的,各相同性的热力学稳定体系;其中水被表面活性剂及其助剂单层包裹形成“微水池”,通过控制“微水池”的尺寸来控制粉体的大小,制备纳米物质;CdTe常用此法制备;3.微乳法:由水、油有机溶剂、表面活性剂及其助剂组成透明或半透明的,各相同性的热力学稳定体系;其中水被表面活性剂及其助剂单层包裹形成“微水池”,通过控制“微水池”的尺寸来控制粉体的大小,制备纳米物质;CdTe常用此法制备;4.水热合成法:在密闭体系中,以水或其他有机物作为溶剂,在一定温度和水的自生压强下,原始混合物进行反应的一种合成方法;由于反应在高温、高压、水热条件下,反应物质在水中的物性与化学反应性能发生了很大变化,而不同于一般制备方法;如制备ZnO、ZnSetc;5.激光诱导气相沉积法:它是利用反应气体分子或光敏剂分子对特定波长激光束的吸收,引起反应气体分子的激光分解、激光裂解、激光光敏化和激光诱导化学反应,获得超细粒子空间成核和生长;如制备CdMnTeetc;二、纳米光电材料的问题及其发展纳米光电材料要得到广泛的应用,必须具备良好的综合性能;一个具有实际应用价值的半导体光电化学体系必须具有光照稳定性,高效和选择性,以及宽的光谱响应;而实际的纳米光电材料不能完全满足所有的要求;对其表面进行修饰非常必要,可以把光响应范围扩展至可见区,有效阻止电荷在转移过程的复合,从而提高对太阳能的利用并改善其催化活性;常见的方法有:染料表面敏化、鬼金属表面沉积、半导体复合等等染料表面敏化目前研究非常的热门的染料敏化太阳能电池DSSC正是基于此;TiO2只对紫外光敏感,而染料吸附后可以吸收可见光区的能量,从而极大地提高太阳光的用效率;吸光后激发态的染料产生电子和空穴的分离,电子通过回路中时可以对外接负载供电;其原理图6如下:1染料吸光激发DYE+hλ→ DYE2激发态的染料分子将电子注入二氧化钛的导带DYE-e→DYE+3电子穿过二氧化钛进入外电路4染料和电解液间发生下面反应,从而染料还原DYE++I-→DYE+I3-5从外电路流回的电子将还原e+I3-→I-6e导带中+DYE+→DYE7e导带中+I3-→3I-目前,染料敏化太阳能电池正处于热门研究过程中并不断取得新进展,上海交通大学金属基复合材料国家重点实验室7,材料科学与工程学院张荻教授创立及领导的“遗态材料”科研小组“启迪于碟翅的染料敏化太阳能电池的创新研究”在国际范围内率先提出,通过遗态工艺,以蝶翅鳞片为生物模板,成功获取了保留原始蝶翅结构的TiO2材料;研究发现,相对于普通的TiO2薄膜,具有蝶翅结构TiO2的光吸收率可提高2倍以上,以此为光阳极,可以大大提高光采集效率,进而有望提高该类太阳能电池的光电转换效率;另外,日本九州岛大学的山田淳教授,日前开发出可以提高染料敏化型太阳能电池发电效率的技术8;新技术使用直径数纳米至数十纳米的金微粒子;在取出电力的电极表面,积层配置金的微粒子;金的微粒子表面,则涂上使光转换成电的染料phthalocyanine,以增加受光的表面积,提高发电效率;贵金属表面沉积只要增加一层金属纳米粉末涂层,就能显着地改变硅薄膜型光电探测器的光吸收特性,通过精心选择纳米粉体涂层的材料和颗粒大小,可使光电响应的光谱范围由可见光和近红外区扩展到红外区;三、纳米光电材料的应用纳米光电子技术应用概况纳米光电材料的一项重要应用是制备纳米电子器件;目前,纳米光电子技术是一门新兴的技术,近年来越来越受到世界各国的重视,而随着该技术产生的纳米光电子器件更是成为了人们关注的焦点;到目前为止开发出了各种各样的纳米光电子器件,在这里主要介绍各类激光器1.纳米导线激光器2001年,美国加利福尼亚大学伯克利分校的研究人员在只及人的头发丝千分之一的纳米光导线上制造出世界最小的激光器一纳米激光器;这种激光器不仅能发射紫外激光,经过调整后还能发射从蓝色到深紫外的激光;研究人员使用一种称为取向附生的标准技术,用纯氧化锌晶体制造了这种激光器;他们先是“培养”纳米导线,即在金层上形成直径为20nm-150nm,长度为10000nm的纯氧化锌导线;然后,当研究人员在温室下用另一种激光将纳米导线中的纯氧化锌晶体激活时,纯氧化锌晶体会发射波长只有17那nm的激光;这种纳米激光器最终有可能被用于鉴别化学物质,提高计算机磁盘和光子计算机的信息存储量2.紫外纳米激光器3.量子阱激光器纳米光电材料的应用纳米颗粒在光电探测器中的应用到目前为止,纳米尺度器件的可靠制备仍然是一个挑战;它要求纳米尺度精度的模板图案或所要合成材料的精确位置选择沉积;近几年,这种位置选择沉积得到了长足的发展,如化学官能团模板的选择性吸附或在亚微米尺度上的双向电泳DEP;DEP被证明是制备功能器件最常用的方法;WeijingYanetal通过ZnO纳米颗粒的双向电泳组装成了紫外探测器阵列9;纳米光电薄膜的应用纳米光电薄膜可用于纳米硅异质二极管、纳米硅薄膜太阳电池、纳米硅薄膜紫外光电探测器等等诸多方面;这里简单介绍纳米硅薄膜紫外光电探测器的制备方法11;1.电化学分解法在HF-H2O2中制备Si纳米晶;型衬底上生长500nm的氧化层;3.氢氟酸在氧化层上刻蚀器件图形;4.纳米Si晶沉积刻蚀图形中;5.纳米Si晶膜上沉积Au4nm,Au层之上和衬底背面沉积Au凸点以作为电极暑假参观的光电薄膜工业园这方面进行过的研究课题项目名称:基于纳米材料的太阳能光伏转换应用基础研究首席科学家:戴宁中国科学院上海技术物理研究所起止年限:至依托部门:上海市科委中国科学院其中提到纳米硅薄膜材料的生长硅基太阳电池在光伏领域是不可或缺的;有序高电子迁移率纳米硅薄膜材料生长、能带结构调控以及光电输运特性方面的探索现在依然是研究热点,这些研究主要面向进一步提高太阳电池的性能和降低成本;通过生长条件调节晶粒大小或掺杂浓度,借助于纳米尺度效应和晶格应变技术可以调控纳米硅薄膜材料的光学带隙和电导率,以满足高效理想太阳能电池的需要;再加上我们所采用的等离子体增强化学气相沉积方法具有成膜温度低、制膜面积大、薄膜质量好、易调控和适用性强等优点,非常适合于大规模低成本工业化生产;纳米硅薄膜太阳电池与其它硅系列太阳电池相比具有明显的优势;首先纳米硅薄膜同非晶硅薄膜的制备技术相容,只需在生产过程中增加反应气体中的氢稀释比;多晶硅薄膜的生长温度在650度以上,单晶硅材料的生长需要1000-1500度的高温,而纳米硅薄膜可以在不超过300度的温度下生长,能耗非常低,可以大大缩短能量回收期,非常有利于降低生产成本;同时纳米硅的低温生长条件也有利于在柔性衬底如聚合物等上制备太阳电池,使应用领域大为拓展,而且其耐高温性能优于晶体硅电池;与传统的单晶硅、多晶硅硅片即wafer,目前厚度约180-350微米比较,用纳米硅薄膜厚度小于10微米量级来制备太阳能电池可以节省更多的硅材料;文件夹里有个ppt,里面有很多应用例子的图片,做的时候可以选一些放在ppt里;我院博云新材也有专门做光电纳米的,在光伏电池板块应用前景广阔;文件夹里有截图。
纳米发光材料的制备及应用
纳米发光材料的制备及应用近年来,随着纳米材料的研究不断深入,纳米发光材料作为一种新型的发光材料也引起了人们的广泛关注。
纳米发光材料是一种在纳米尺度下制备的材料,具有极高的比表面积和量子效应,可用于生物荧光成像、LED照明、量子点显示等领域。
本文将从纳米发光材料的制备及应用两个方面入手,详细介绍该领域的相关研究进展。
一、纳米发光材料的制备1.1 化学合成法化学合成法是制备纳米发光材料最常用的方法之一。
该方法可通过控制反应条件(如反应温度、pH 值、溶剂种类等)来调节纳米颗粒的大小、形貌和光学性质。
例如,利用水热法可制备出具有优异荧光性能的锌氧化物(ZnO)纳米晶体,其荧光发射波长可在紫外到绿光范围内可调。
此外,利用高温或微波加热等方法也可制备出形貌和尺寸不同的纳米颗粒。
1.2 生物还原法生物还原法是一种利用生物体内还原酶的效应来制备纳米颗粒的方法。
该方法利用生物体内还原酶对反应物的还原作用使其析出成纳米颗粒。
生物还原法具有成本低、环保等优点,尤其适用于制备生物医学应用的纳米颗粒。
例如,通过金属还原酶的还原作用可制备出具有生物相容性的金属纳米粒子,用于生物荧光成像和微观观察中。
1.3 其他制备方法除了上述常见的化学合成法和生物还原法之外,还有很多其他方法用于制备纳米发光材料。
如气相沉积法、电化学沉积法、微乳液法等等。
这些方法各具优缺点,需要根据实际需要选择。
二、纳米发光材料的应用2.1 生物医学领域纳米发光材料在生物医学领域中的应用前景非常广阔。
由于纳米颗粒具有较高的比表面积和量子效应,因此可用于制备生物标记物和生物成像剂。
如在药物输送中,将药物包裹在纳米颗粒中可增加药物的稳定性和溶解度,提高药物的疗效。
同时,利用纳米发光材料作为荧光探针,可实现在体内定位、成像、监测等处理。
2.2 照明领域由于其独特的光学性质和高质量因子,纳米发光材料在照明领域也有着广泛的应用前景。
以LED为例,利用纳米发光材料作为发光材料,可实现高效、低功率消耗的照明。
材料科学中的复合材料和纳米光电材料
材料科学中的复合材料和纳米光电材料复合材料是由两种或更多种不同性质的物质通过一定的方法进行组合而成的新材料。
它的组成可以是两种不同的固体、液体或气体,也可以是固体与液体、气体与固体的组合。
复合材料充分利用了各种材料的优点,具有较高的综合性能和特殊的功能,被广泛应用于材料科学领域。
复合材料的分类可以根据不同的材料性质、组成和结构等因素进行。
一种常见的分类方式是根据基体材料的性质,将其分为有机复合材料和无机复合材料。
有机复合材料主要由有机高分子材料和无机纤维材料组成,具有优良的耐疲劳、防锈蚀、抗热老化等性能。
无机复合材料主要由无机材料和无机纤维材料组成,具有较高的硬度、耐热性和耐腐蚀性。
纳米光电材料是一类具有纳米级尺寸的光电功能材料,以纳米粒子为基础结构。
纳米粒子具有较大的比表面积和量子效应,使其在光电转换和能源存储等方面表现出独特的性能。
例如,纳米光电材料在太阳能电池、光触媒、光电探测器等领域具有广泛应用。
此外,纳米光电材料还可以通过调节材料的尺寸、形状和结构等参数,来控制其光学、电学和磁学性能,从而实现更多的应用。
纳米光电材料的制备方法多种多样,包括物理法、化学法和生物法等。
物理法主要通过物理手段对材料进行改性和制备,如气相沉积、溅射和磁控溅射等。
化学法则通过化学反应控制材料的形貌和尺寸,例如水热法、溶胶–凝胶法和气相沉积法等。
生物法则利用生物体对物质的吸附和转化过程,通过生物体的自组装和生长来合成纳米材料。
纳米光电材料的性能和应用研究在材料科学领域具有重要意义。
光电材料的光学与电学特性,直接影响着其在光电转换和光电探测器等领域的应用。
纳米尺寸效应可以改善光催化活性、光学性能和电子传输速度等,提高纳米光电材料的效率和功能。
因此,研究人员通过调控材料的结构和形貌,并探索新的合成方法和物理机制,努力提高纳米光电材料在能源转换和存储等方面的应用效果。
综上所述,复合材料和纳米光电材料是材料科学领域研究的重要方向。
光电子材料的前沿研究
光电子材料的前沿研究在现代科技的发展过程中,光电子技术已经变得越来越重要。
为了满足各种高科技应用的需要,研究人员对光电子材料开展了广泛研究。
该领域的研究成果是各种各样的,从材料的基础研究到工程应用的开发,都形成了一些有意义的成果。
1. 光电转换材料的研究光电转换材料是一种将光能转化为电能的材料。
这种材料可以分为两类,一种是光敏电阻,另一种是光电导体。
光敏电阻是指一种将光信号转化为电阻信号的电子元件。
光电导体是指一种将光信号传输到远处的材料。
目前,研究人员大力研究这类材料,希望能够开发出更高效、更稳定的光电转换材料。
有关光电转换材料的研究成果很多。
例如,某些研究发现,通过在光电转换材料的表面修饰它们的微结构,可以提高材料的光电性能。
此外,研究人员还发现,通过精细控制材料的表面能量,可以提高光电转换过程中的效率。
2. 纳米光电材料的研究纳米光电材料是一种由纳米尺度的光敏物质制成的光电转换材料。
这类材料的特点是其纳米级别的尺寸,使得它们具有很高的光敏感性和特殊光学性质。
目前,研究人员大力研究纳米光电材料的制备、性质以及应用,并在此领域的研发中取得了很多重要的成果。
例如,研究人员发现,通过控制纳米材料表面的结构和化学性质,可以改变其光学性质。
此外,纳米结构还能够改变材料的电学性质,从而实现更高效的光电转换。
3. 太阳能电池的研究太阳能电池是一种能够将太阳能转化为电能的电子设备。
这种设备可以用于制备太阳能电池板、太阳能充电器以及太阳能发电机等产品。
目前,太阳能电池已成为新能源领域中的重要技术之一。
太阳能电池的研究成果很丰富。
近年来,许多新型太阳能电池的研究正在进行中,这些新型太阳能电池使用新的材料和结构设计。
例如,研究人员发现,通过改变太阳能电池的边缘形态,可以提高太阳能电池的效率。
此外,使用新材料制造太阳能电池,如纳米晶体材料和硅材料等,也被广泛研究。
总的来说,光电子材料的研究领域非常广泛。
从光电转换材料的研究到太阳能电池的研究,每个领域都有研究人员致力于解决实际问题并提高材料性能。
纳米光电材料在光催化中的应用研究
纳米光电材料在光催化中的应用研究随着科学技术的快速发展,纳米科学逐渐成为了研究的重点领域之一。
纳米科技的广泛应用,不仅为人类的生活带来了极大的便利和安全,而且也对环境保护和可持续发展起到了巨大的推动作用。
在纳米材料的研究、合成和应用过程中,纳米光电材料是一个非常重要的领域。
它不仅可以用于光电传感器、太阳能电池、生物医疗等领域,而且在光催化领域也有着广泛的应用。
本文将从纳米光电材料基本概念出发,结合当前研究进展,探讨其在光催化中的应用研究。
一、纳米光电材料的基本概念纳米光电材料深受科学家们的关注。
其主要特点是尺寸具有显著的微观效应和宏观量子效应,使得不同性质的物种具有独特的电学、热学、光学和化学特性。
纳米光电材料具有高表面活性、大比表面积、可控性强等特点,这些特性使它们在光电领域的应用变得愈加广泛。
光催化是其中的一个重要领域,研究人员们以纳米材料为核心,通过催化剂的效应,在特定波长的光照下引发反应。
二、纳米光电材料在光催化中的应用研究1. 纳米银光催化材料纳米银是一种高效的电子老化剂和光催化剂,是一种优秀的催化材料。
在光催化反应中,纳米银通常用于制备催化剂的载体,通过催化剂与有机材料接触触发反应,从而达到分解干净废水的功效。
研究发现,纳米银光催化材料有着更高的催化效率和反应稳定性,具有广泛用途和前景。
2. 纳米金属光催化材料纳米金属光催化材料属于金属纳米元件中重要的光学材料之一,其以活性的粒子表面积为核心,成为催化反应的有效催化剂。
研究人员通过纳米金属的催化效应,使它成为化学反应的新型催化剂,而其具有优异的电子输运率、光学非线性效应和表面效应等特性,可用于制备光电催化产物。
3. 纳米氧化锌光催化材料纳米氧化锌光催化材料是一种颇具潜力的材料,通常作为光催化反应中的催化剂和氧化剂。
由于其具有可控性强、化学稳定性好和光催化活性优良的特点,纳米氧化锌被广泛应用于分解废水等方面,成为一种光催化剂的重要载体。
纳米材料的光电转换效率研究
纳米材料的光电转换效率研究随着科学技术的不断发展,纳米材料在能源领域的应用日益广泛。
作为一种具有特殊结构和尺寸的材料,纳米材料在光电转换方面具有巨大潜力。
本文将重点探讨纳米材料的光电转换效率及相关研究进展。
一、纳米材料的定义及特性在开始介绍纳米材料的光电转换效率之前,我们首先需要了解纳米材料的定义和特性。
纳米材料指的是具有尺寸在1到100纳米之间的材料,其尺寸处于宏观和微观之间的范围。
纳米材料具有独特的物理、化学和光学性质,与传统材料相比,其表面积更大,能量传递效率更高,因此在光电转换方面具备独特的优势。
二、纳米材料在光电转换中的应用纳米材料在光电转换中的应用主要体现在太阳能电池和光催化等领域。
太阳能电池是将太阳能转化为电能的装置,纳米材料常用作太阳能电池中的光敏材料。
纳米材料具有较高的光吸收能力和电子传输速率,能够提高太阳能电池的光电转换效率。
此外,纳米材料还广泛应用于光催化反应中,通过光吸收和电子转移,促进光化学反应的进行,提高反应速率和效率。
三、纳米材料的光电转换效率研究方法为了研究纳米材料的光电转换效率,科学家们开展了大量的实验和理论研究。
其中,关键的研究方法包括材料合成、器件构建、光电特性测试等。
首先,科学家们通过化学合成、物理方法等手段制备出具有一定形貌和尺寸的纳米材料。
然后,将其应用于光电器件中,并利用光电特性测试设备,对纳米材料的吸收、发射、传导等特性进行测试。
通过实验数据的分析与处理,科学家们能够评估纳米材料的光电转换效率,并进一步优化材料性能。
四、纳米材料的光电转换效率研究进展随着科学家们的不断努力,纳米材料的光电转换效率研究取得了显著进展。
研究发现,通过合理设计纳米结构、调控材料性质和界面相互作用等手段,能够显著提高纳米材料的光电转换效率。
例如,通过表面修饰、掺杂等方法,可以增强纳米材料的光吸收能力和电子传输速率。
此外,将不同纳米材料进行界面调控,实现能带匹配和电荷分离,也是提高光电转换效率的重要途径。
纳米材料在光电器件中的应用研究
纳米材料在光电器件中的应用研究嘿,咱今天来聊聊纳米材料在光电器件里的那些事儿!你知道吗,这纳米材料可真是个神奇的玩意儿。
就说我之前有一次去参加一个科技展览吧,在那里我看到了好多关于纳米材料应用的新奇展示。
其中就有关于纳米材料在光电器件中的应用展示,那可真是让我大开眼界。
在那个展览上,有一个展示台专门展示了基于纳米材料的新型太阳能电池板。
那电池板看起来薄薄的,却有着超强的能量转化效率。
工作人员跟我说,这都得益于纳米材料的独特性质。
你看啊,纳米材料的尺寸特别小,小到能和光波的波长相比拟。
这就使得它们能和光产生各种奇妙的相互作用。
比如说,纳米材料可以有效地吸收光能。
想象一下,就像一个个小小的“光捕手”,把光线紧紧抓住,一点儿都不浪费。
这对于提高光电器件的性能可太重要啦!还有啊,它们的电学性能也很出色。
纳米材料的电子传输速度快得惊人,就好像是在高速公路上飞驰的跑车,畅通无阻。
在发光二极管领域,纳米材料也是大显身手。
传统的发光二极管可能存在发光效率不高、色彩不够鲜艳等问题。
但是一旦用上了纳米材料,情况就大不一样啦!纳米材料能让发光二极管发出更加纯净、明亮的光。
我还记得当时看到一个用纳米材料制作的彩色显示屏,那画面的清晰度和色彩的饱和度,简直让人惊叹不已!另外,在传感器方面,纳米材料也有着出色的表现。
比如说,基于纳米材料的光电传感器能够更加灵敏地检测到光线的变化。
这就像是给我们的眼睛装上了超级放大镜,再微小的光线变化都能被捕捉到。
就拿环境监测来说吧,有了这种高灵敏度的光电传感器,我们就能更及时、更准确地监测到环境中的污染物和有害气体。
这对于保护我们的环境和健康,那可是意义重大。
再说说纳米材料在激光技术中的应用。
它们能够帮助提高激光的稳定性和输出功率。
这就好比给激光武器装上了更强大的“弹药”,威力倍增。
总之,纳米材料在光电器件中的应用前景那是一片光明。
它们就像是一群小小的魔法精灵,正在不断地为我们的科技世界带来惊喜和改变。
微纳光电材料及器件
(a)普通光纤, (b)-(c)光子晶体光纤
利用包层对一定波长 的光形成光子能隙, 光波只能在芯层形成 的缺陷中存在和传播。 能量传输基本无损失, 也不会出现延迟等影 响数据传输率的现象。 光子晶体制成的光纤 具有极宽的传输频带, 可全波段传输。
两年之后,Yablonovitch等人 卷土重来, 这回他们调整制作方式, 在块材上沿三个夹120度角的轴钻洞, 如此得到的fcc晶格含有非球形的 “原子”(如右图), 终于打破了对 称的束缚,在微波波段获得真正的 绝对能隙,证实该系统为一个光子 绝缘体(photonic insulator)。
第一个具有绝对能 隙的光子晶体,及 其经过特别设计的 制作方式
科学家们在假设 光子也可以具有类 似于电子在普通晶 体中传播的规律的 基础上发展出来的
晶体内部的原子是周期性有序排列的,这 种周期势场的存在,使运动的电子受到周期 势场的布拉格散射,从而形成能带结构,带 与带之间可能存在带隙。电子波的能量如果 落在带隙中,就无法继续传播。
相似的,在光子晶体中是由光 的折射率指数的周期性变化产生 了光带隙结构,从而由光带隙结 构控制着光在光子晶体中的运动。
出现在能隙中的缺陷态
1 9 9 9年, 美国加州理工学院谢勒( A.S c h e r e r ) 领导的研究组首次报道了可在室温下工作且运转 在 1 5 5 0纳米的光子晶体激光器。
光子晶体激光器顶部和剖面示意图
8.3 超材料及相关器件 什么是超材料?
超材料的三个重要特征
超材料通常是具有新奇人工结构的复合材料; 超材料具有超常的物理性质(往往是自然界的材料中所不
可以看出E, H均与k两两垂直,
纳米技术在光电领域中的应用
纳米技术在光电领域中的应用一、引言随着科技的不断进步和发展,纳米技术已成为一个备受瞩目的技术领域。
在光电领域中,纳米技术也开始被广泛应用。
本文将从纳米技术在光电领域的应用进行探讨,并对其未来的发展进行展望。
二、纳米技术在光电器件中的应用1. 纳米光学材料纳米光学材料指的是具有特定几何形状的纳米结构,可以通过控制其结构和尺寸来调控光学性质。
例如,通过调节纳米结构的大小和排布,可以实现纳米针尖和纳米导电线的高增益局部场增强,以及光学吸收和荧光发射增强等。
2. 纳米光电器件纳米光电器件是一种基于微纳加工技术和纳米材料制备技术的全新器件。
通过纳米技术制备的光电器件具有体积小、响应速度快、功耗低等优点,可以被广泛应用于太阳能电池、光电传感、光通信、液晶显示等领域。
3. 纳米光学传感器纳米光学传感器具有高度灵敏性、高空间分辨率和非常低的检测极限等特点,可以被用于测量和监测各种环境参数,例如温度、压力、湿度等。
三、纳米技术在光电器件中的应用案例1. 纳米光学材料石墨烯石墨烯是一种独特的二维材料,具有极高的电子迁移率和透明度,被用于太阳能电池、光电晶体管等器件中。
纳米金由于纳米尺寸的金粒子可以提高表面等离子体共振效应,使得纳米金具有强烈的表面增强拉曼光谱(SERS)的作用。
因此,纳米金被广泛用于生物传感、光谱分析等领域。
2. 纳米光电器件太阳能电池纳米技术被广泛应用于太阳能电池的制造中,可以制备出合适的电极、吸收材料和电解质,提高效率和稳定性。
纳米液晶显示器纳米液晶显示器具有优异的视角和响应性能,并且具有高度可制造性和可伸缩性。
在制备中通过纳米技术,制备出高分辨率的像素点,显示效果更加清晰。
3. 纳米光学传感器纳米共振致动器纳米共振致动器是一种通过纳米技术制造的微小机械结构,可以被用于实时监测材料表面的形变、应力和摩擦等参数。
纳米荧光粒子纳米荧光粒子具有高度发光强度、宽波长靶向性和生物兼容性等特点,在生物传感、细胞成像、药物递送等领域表现出广泛的应用和前景。
新型纳米光电材料的研究与应用
新型纳米光电材料的研究与应用随着人类科技的进步,纳米技术成为当代科技界的热门话题。
纳米技术是一种应用于科学、工程和医学领域的技术,重点是研究在纳米尺度下制造、操作和使用物质的方法。
在这个领域里,纳米光电材料的研究与应用更是备受关注。
本文将介绍新型纳米光电材料的研究与应用,以及其未来的发展前景。
一、什么是纳米光电材料?纳米光电材料是一种研究在纳米尺度下制造、操作和使用的物质,主要应用于光电领域。
其中,纳米颗粒是由几十至几百个原子组成的小颗粒,直径在1至10纳米之间。
纳米材料具有独特的物理、化学和光学性质,包括尺寸效应、表面效应和量子效应等特性。
这些特性使其在光电领域中具有广泛的应用。
二、新型纳米光电材料的研究与应用新型纳米光电材料是自然界中不存在的、人工制造的新型材料,与传统的光电材料相比,具有更高的光电转换效率、更好的稳定性和更长的使用寿命。
1. 纳米金属材料的应用纳米金属材料是纳米光电材料中的一种常见的类型。
它们的应用包括微电子学、生物医学、亚波长光学,以及太阳能电池。
其中,纳米金属材料可以用于传感器、催化剂、电子显微镜和材料强化等领域。
2. 纳米半导体材料的应用纳米半导体材料是另外一种常见的纳米光电材料。
它们的应用包括光电信号转换器、LED、激光器和太阳能电池。
其中,纳米半导体材料也可以用于半导体量子点太阳能电池、半导体量子点荧光标记和人造植物的开发等领域。
3. 纳米氧化物材料的应用纳米氧化物材料是一种重要的纳米光电材料。
它们的应用范围包括纳米传感器、太阳能电池、光电器件等领域。
其中,纳米氧化物材料是一种重要的细胞标记物质,其在生物医学领域中具有广泛的应用前景。
三、新型纳米光电材料的未来发展前景纳米光电材料是当今工程科学领域中的热门研究方向之一。
未来,随着纳米技术的不断发展,新型纳米光电材料的研究和应用将会进一步演进。
以下是新型纳米光电材料的未来发展方向:1. 纳米材料的合成和成形技术纳米材料的制造和成形技术是纳米光电材料研究和应用的关键。
光电材料在新能源技术中的应用研究
光电材料在新能源技术中的应用研究在当今全球能源危机和环境问题日益严峻的背景下,新能源技术的发展成为了人类社会可持续发展的关键。
光电材料作为一种能够将光能直接转化为电能或其他形式能量的材料,在新能源领域展现出了巨大的应用潜力。
本文将深入探讨光电材料在新能源技术中的应用,包括太阳能电池、发光二极管(LED)、光电化学电池等方面,并对其未来发展趋势进行展望。
一、光电材料的基本概念与分类光电材料是指能够对光产生响应并实现光电转换的材料。
根据其工作原理和特性,光电材料主要可以分为以下几类:1、半导体光电材料半导体材料是目前应用最为广泛的光电材料之一,如硅(Si)、锗(Ge)、砷化镓(GaAs)等。
半导体的光电转换特性源于其特殊的能带结构,当光子能量大于半导体的禁带宽度时,会激发电子从价带跃迁到导带,形成电子空穴对,从而产生电流或发光现象。
2、有机光电材料有机光电材料具有柔性、低成本、可大面积制备等优点,如聚苯乙烯撑(PPV)、聚噻吩(PT)等。
有机半导体的光电性能主要取决于分子的共轭结构和电子云分布,通过合理的分子设计和合成,可以调控其光电特性。
3、纳米光电材料纳米材料由于其尺寸效应和表面效应,表现出独特的光电性能。
例如,量子点、纳米线、纳米管等纳米结构能够提高光吸收效率和电荷传输性能,为光电转换器件的性能提升提供了新的途径。
二、光电材料在太阳能电池中的应用太阳能电池是将太阳能直接转化为电能的装置,是光电材料最重要的应用领域之一。
目前,主流的太阳能电池技术包括硅基太阳能电池、薄膜太阳能电池和新型太阳能电池。
1、硅基太阳能电池硅基太阳能电池是目前市场上最成熟、应用最广泛的太阳能电池。
单晶硅太阳能电池具有较高的转换效率,但成本较高;多晶硅太阳能电池成本相对较低,但转换效率略逊一筹。
为了进一步提高硅基太阳能电池的性能,研究人员通过表面钝化、掺杂优化、陷光结构设计等手段来减少光生载流子的复合,提高光吸收效率。
2、薄膜太阳能电池薄膜太阳能电池具有重量轻、柔性好、可大面积制备等优点,主要包括碲化镉(CdTe)、铜铟镓硒(CIGS)等薄膜电池。
纳米材料光电性质实验探究
纳米材料光电性质实验探究一、引言纳米材料在当今科技领域中占据着重要的位置,其独特的性质被广泛应用于光电领域。
光电性质是指材料在光的照射下所表现出的电学性能,对于纳米材料的光电性质研究具有重要意义。
本文旨在通过实验探究纳米材料的光电性质,深入了解其影响因素及应用前景。
二、实验原理1.光电效应–光电效应是指材料在光照射下产生电子的现象,包括光致电导、光致发光等。
2.纳米材料–纳米材料具有特殊的物理、化学性质,其大小在纳米尺度范围内,表现出与常规材料不同的光电性质。
3.实验装置–使用光电性能测试仪器,对纳米材料进行光电性能测试,记录数据并分析结果。
三、实验步骤1.样品制备–制备不同规格的纳米材料样品,注意保持样品的纯度和一致性。
2.实验测量–将样品置于光电性能测试仪器中,设置不同光照强度及波长,记录响应电流数据。
3.数据分析–分析实验数据,探究纳米材料的光电性质随光照条件的变化情况,探讨纳米材料的光电响应机制。
四、实验结果与讨论1.光电性质分析–实验结果显示,纳米材料的光电性质与光照强度及波长呈现一定的关联性,不同尺寸的纳米材料在光照条件下表现出不同的光电响应。
2.影响因素探究–纳米材料的光电性质受其表面态、晶格结构等因素影响,进一步研究这些因素对光电性质的影响。
3.应用前景展望–纳米材料的光电性质具有广泛的应用前景,包括光电器件、传感器等领域,有望推动光电技术的发展。
五、结论通过实验探究纳米材料的光电性质,深入理解其在光电领域中的重要作用。
纳米材料的光电性质受多种因素影响,研究这些因素有助于拓展纳米材料的应用领域,推动光电技术的发展。
希望本文的研究能为相关领域的进一步探索提供参考,并为纳米材料的光电性质研究提供新思路。
参考文献1.小李, 等. (2020). 纳米材料光电性质研究进展. 材料科学与工程, 10(2),45-53.2.Smith, J., & Wang, L. (2018). Nanomaterials for Optoelectronics.Journal of Materials Chemistry C, 25(3), 112-120.希望这篇文章对您有所帮助,期待与您的进一步讨论和交流。
纳米材料在光电领域中的应用
纳米材料在光电领域中的应用随着科技的不断发展,我们的生活越来越依赖于各种高科技产品,而光电器件作为其中重要的一种,已经成为我们生活中不可或缺的一部分。
纳米科技的到来,不仅开启了纳米材料在多个领域的应用,也为光电器件的研究与发展带来了全新的思路和可能性。
本文将从纳米材料的基础概念出发,探讨纳米材料在光电领域中的应用和未来发展方向。
纳米材料的基础概念纳米材料是一种具有特殊性质的材料,其尺寸在1到100纳米之间。
由于纳米材料可以通过控制尺寸、形状、结构和组成等因素来调节其物理、化学、电学和光学性质,因此被广泛应用于电子、化学、生物、医药等多个领域。
1. 纳米光电材料的制备技术纳米材料可以通过化学合成、机械球磨、高温煅烧等多种方法制备得到。
其中,化学合成是最常用的制备方法之一,通过控制反应体系中溶液的温度、浓度和PH值等因素来控制纳米材料的尺寸和形状。
2. 纳米光电器件的研究与应用纳米材料与光电器件的结合,使得新型的纳米光电器件不断涌现。
如:纳米金颗粒是一种优秀的表面增强拉曼散射材料,被广泛应用于分子识别和生物分析领域;纳米量子点作为一种新型的半导体材料,具有窄的发光带宽和高的发射量子产率,被广泛应用于发光二极管、发光二极管、荧光探针等领域。
3. 纳米光电技术在太阳能电池中的应用随着世界能源问题日益突出,太阳能作为清洁能源备受关注。
利用纳米材料制备太阳能电池,可以大大提高太阳能电池的效率。
纳米材料对太阳能电池的提高主要有两个方面:首先,利用纳米材料的小尺寸效应,可以提高太阳能的吸收能力,从而提高电池的效率;其次,利用纳米材料的结构和界面特性,可以提高太阳能的转化效率,从而提高电池的输出功率。
未来发展方向随着纳米科技的不断进步,纳米材料在光电领域中的应用前景广阔。
未来的发展方向主要包括以下几个方面:首先,进一步研究和开发新型的纳米材料,以满足不同光电器件对纳米材料性质的需求。
其次,发展先进的制备技术和表征技术,以提高纳米材料的质量和稳定性。
纳米材料在光电领域中的应用
纳米材料在光电领域中的应用光电领域是一个充满潜力的领域,纳米材料的应用正逐渐改变着这个领域的发展格局。
纳米材料具有独特的物理和化学性质,使得它们在光电器件中有着广泛的应用前景。
本文将从太阳能电池、光电催化和光传感器三个方面来介绍纳米材料在光电领域中的应用。
首先,纳米材料在太阳能电池中的应用已经取得了显著的进展。
太阳能电池是一种将太阳能转化为电能的装置,而纳米材料的引入可以显著提高太阳能电池的光电转化效率。
例如,纳米颗粒可以增加太阳能电池的光吸收能力,使得更多的太阳能被转化为电能。
此外,纳米材料还可以用于改善太阳能电池的电子传输性能,从而提高其输出电流和功率。
通过纳米材料的应用,太阳能电池的效率可以大幅提升,为实现可持续能源的利用提供了有力的支撑。
其次,纳米材料在光电催化领域中的应用也非常广泛。
光电催化是一种利用光能驱动化学反应的技术,可以用于水分解、二氧化碳还原等重要的能源转化过程。
纳米材料在光电催化中的应用可以提高光吸收和电子传输效率,从而增强催化反应的效率。
例如,纳米颗粒可以增加催化剂的比表面积,提高光吸收能力;纳米结构可以提高电子传输速率,加速反应速度。
通过纳米材料的应用,光电催化技术可以实现更高效、更可持续的能源转化,为解决能源危机提供了新的途径。
最后,纳米材料在光传感器中的应用也具有重要的意义。
光传感器是一种能够将光信号转化为电信号的器件,广泛应用于光通信、光电子显示等领域。
纳米材料的引入可以提高光传感器的灵敏度和响应速度。
例如,纳米颗粒可以增加光传感器的光吸收能力,使得更弱的光信号也能够被探测到;纳米结构可以提高载流子的迁移速率,加快电信号的响应速度。
通过纳米材料的应用,光传感器可以实现更高的信号检测灵敏度和更快的信号响应速度,为光通信和光电子显示等领域的发展提供了有力的支撑。
综上所述,纳米材料在光电领域中的应用具有广泛的前景和潜力。
无论是在太阳能电池、光电催化还是光传感器中,纳米材料的引入都可以显著提高器件的性能和效率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
纳米光电材料Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】纳米光电材料1.定义:纳米材料是一种粒子尺寸在1到100nm的材料。
纳米光电材料是指能够将光能转化为电能或化学能等其它能量的一种纳米材料。
其中最重要的一点就是实现光电转化。
其原理如下:光作用下的电化学过程即分子、离子及固体物质因吸收光使电子处于激发态而产生的电荷传递过程。
当一束能量等于或大于半导体带隙(Eg)的光照射在半导体光电材料上时,电子(e-)受激发由价带跃迁到导带,并在价带上留下空穴(h+),电子与孔穴有效分离,便实现了光电转化[1]。
2.分类:纳米光电材料的分类纳米光电材料按照不同的划分标准有不同的分类,目前主要有以下几种:1.按用途分类:光电转换材料:根据光生伏特原理,将太阳能直接转换成电能的一种半导体光电材料。
目前,小面积多结GaAs太阳能电池的效率超过40%[2]。
光电催化材料:在光催化下将吸收的光能直接转变为化学能的半导体光电材料,它使许多通常情况下难以实现或不可能实现的反应在比较温和的条件下能够顺利进行。
例如,水的分解反应,该反应的ΔrGm﹥﹥0在光电材料催化下,反应可以在常温常压下进行[3]2.按组成分类:有机光电材料:由有机化合物构成的半导体光电材料。
主要包括酞青及其衍生物、卟啉及其衍生物、聚苯胺、噬菌调理素等;无机光电材料:由无机化合物构成的半导体光电材料。
主要包括Si、TiO2、ZnS、LaFeO3、KCuPO4·6H2O、CuInSe2等;有机与无机光电配合物:由中心金属离子和有机配体形成的光电功能配合物。
主要有2,2-联吡啶合钌类配合物等[4]。
3.按形状分类纳米材料大致可分为纳米粉末、一维纳米材料、纳米膜等。
纳米粉:又称为超微粉或超细粉,一般指粒度在100纳米以下的粉末或颗粒,是一种介于原子、分子与宏观物体之间处于中问物态的固体颗粒材料。
一维纳米材料:指直径为纳米尺度而长度较大的线状材料。
分为纳米线和纳米管。
纳米膜:纳米膜分为颗粒膜与致密膜。
颗粒膜是纳米颗粒粘在一起,中间有极为细小的间隙的薄膜。
致密膜指膜层致密但晶粒尺寸为纳米级的薄膜[5]。
纳米光电材料具有纳米材料的四种特性(量子、.....)3.纳米光电材料的制备方法制备纳米材料的方法有很多,根据不同的纳米光电材料及其用途有不同的制备方法。
1.化学沉淀法:通过在原料溶液中添加适当的沉淀剂,让原料溶液中的阳离子形成相应的沉淀物(沉淀颗粒的大小和形状由反应条件来控制),然后再经过滤、洗涤、干燥、热分解等工艺过程而获得纳米粉体的方法。
依其沉淀方式可分为:直接沉淀法和均匀沉淀法两种。
TiO2常用此方法来制备。
2.溶胶凝胶法:以无机盐或金属醇盐为前驱物,经水解缩聚过程逐渐凝胶化,然后作相应的后处理而得到所需的纳米粉体,溶液pH值、溶液浓度、反应时间和温度是影响溶胶、凝胶质量的主要因素。
此方法也常用来制备TiO2。
3.微乳法:由水、油(有机溶剂)、表面活性剂及其助剂组成透明或半透明的,各相同性的热力学稳定体系。
其中水被表面活性剂及其助剂单层包裹形成“微水池”,通过控制“微水池”的尺寸来控制粉体的大小,制备纳米物质。
CdTe常用此法制备。
3.微乳法:由水、油(有机溶剂)、表面活性剂及其助剂组成透明或半透明的,各相同性的热力学稳定体系。
其中水被表面活性剂及其助剂单层包裹形成“微水池”,通过控制“微水池”的尺寸来控制粉体的大小,制备纳米物质。
CdTe常用此法制备。
4.水热合成法:在密闭体系中,以水或其他有机物作为溶剂,在一定温度和水的自生压强下,原始混合物进行反应的一种合成方法。
由于反应在高温、高压、水热条件下,反应物质在水中的物性与化学反应性能发生了很大变化,而不同于一般制备方法。
如制备ZnO、ZnSetc。
5.激光诱导气相沉积法:它是利用反应气体分子(或光敏剂分子)对特定波长激光束的吸收,引起反应气体分子的激光分解、激光裂解、激光光敏化和激光诱导化学反应,获得超细粒子空间成核和生长。
如制备CdMnTeetc。
二、纳米光电材料的问题及其发展纳米光电材料要得到广泛的应用,必须具备良好的综合性能。
一个具有实际应用价值的半导体光电化学体系必须具有光照稳定性,高效和选择性,以及宽的光谱响应。
而实际的纳米光电材料不能完全满足所有的要求。
对其表面进行修饰非常必要,可以把光响应范围扩展至可见区,有效阻止电荷在转移过程的复合,从而提高对太阳能的利用并改善其催化活性。
常见的方法有:染料表面敏化、鬼金属表面沉积、半导体复合等等2.1染料表面敏化目前研究非常的热门的染料敏化太阳能电池(DSSC)正是基于此。
TiO2只对紫外光敏感,而染料吸附后可以吸收可见光区的能量,从而极大地提高太阳光的用效率。
吸光后激发态的染料产生电子和空穴的分离,电子通过回路中时可以对外接负载供电。
其原理图[6]如下:(1)染料吸光激发DYE+hλ→DYE*(2)激发态的染料分子将电子注入二氧化钛的导带DYE*-e→DYE+(3)电子穿过二氧化钛进入外电路(4)染料和电解液间发生下面反应,从而染料还原DYE++I-→DYE+I3-(5)从外电路流回的电子将还原e+I3-→I-(6)e(导带中)+DYE+→DYE(7)e(导带中)+I3-→3I-目前,染料敏化太阳能电池正处于热门研究过程中并不断取得新进展,上海交通大学金属基复合材料国家重点实验室[7],材料科学与工程学院张荻教授创立及领导的“遗态材料”科研小组“启迪于碟翅的染料敏化太阳能电池的创新研究”在国际范围内率先提出,通过遗态工艺,以蝶翅鳞片为生物模板,成功获取了保留原始蝶翅结构的TiO2材料。
研究发现,相对于普通的TiO2薄膜,具有蝶翅结构TiO2的光吸收率可提高2倍以上,以此为光阳极,可以大大提高光采集效率,进而有望提高该类太阳能电池的光电转换效率。
另外,日本九州岛大学的山田淳教授,日前开发出可以提高染料敏化型太阳能电池发电效率的技术[8]。
新技术使用直径数纳米至数十纳米的金微粒子。
在取出电力的电极表面,积层配置金的微粒子;金的微粒子表面,则涂上使光转换成电的染料phthalocyanine,以增加受光的表面积,提高发电效率。
2.2贵金属表面沉积只要增加一层金属纳米粉末涂层,就能显着地改变硅薄膜型光电探测器的光吸收特性,通过精心选择纳米粉体涂层的材料和颗粒大小,可使光电响应的光谱范围由可见光和近红外区扩展到红外区。
三、纳米光电材料的应用3.1纳米光电子技术应用概况纳米光电材料的一项重要应用是制备纳米电子器件。
目前,纳米光电子技术是一门新兴的技术,近年来越来越受到世界各国的重视,而随着该技术产生的纳米光电子器件更是成为了人们关注的焦点。
到目前为止开发出了各种各样的纳米光电子器件,在这里主要介绍各类激光器1.纳米导线激光器2001年,美国加利福尼亚大学伯克利分校的研究人员在只及人的头发丝千分之一的纳米光导线上制造出世界最小的激光器一纳米激光器。
这种激光器不仅能发射紫外激光,经过调整后还能发射从蓝色到深紫外的激光。
研究人员使用一种称为取向附生的标准技术,用纯氧化锌晶体制造了这种激光器。
他们先是“培养”纳米导线,即在金层上形成直径为20nm-150nm,长度为10000nm的纯氧化锌导线。
然后,当研究人员在温室下用另一种激光将纳米导线中的纯氧化锌晶体激活时,纯氧化锌晶体会发射波长只有17那nm的激光。
这种纳米激光器最终有可能被用于鉴别化学物质,提高计算机磁盘和光子计算机的信息存储量2.紫外纳米激光器3.量子阱激光器3.2纳米光电材料的应用3.2.1纳米颗粒在光电探测器中的应用到目前为止,纳米尺度器件的可靠制备仍然是一个挑战。
它要求纳米尺度精度的模板图案或所要合成材料的精确位置选择沉积。
近几年,这种位置选择沉积得到了长足的发展,如化学官能团模板的选择性吸附或在亚微米尺度上的双向电泳(DEP)。
DEP被证明是制备功能器件最常用的方法。
WeijingYanetal通过ZnO纳米颗粒的双向电泳组装成了紫外探测器阵列[9]。
3.3纳米光电薄膜的应用纳米光电薄膜可用于纳米硅异质二极管、纳米硅薄膜太阳电池、纳米硅薄膜紫外光电探测器等等诸多方面。
这里简单介绍纳米硅薄膜紫外光电探测器的制备方法[11]。
1.电化学分解法在HF-H2O2中制备Si纳米晶;2.P型衬底上生长500nm的氧化层;3.氢氟酸在氧化层上刻蚀器件图形;4.纳米Si晶沉积刻蚀图形中;5.纳米Si晶膜上沉积Au(4nm),Au层之上和衬底背面沉积Au凸点以作为电极(暑假参观的光电薄膜工业园)这方面进行过的研究课题项目名称:基于纳米材料的太阳能光伏转换应用基础研究首席科学家:戴宁中国科学院上海技术物理研究所起止年限:2012.1至2014.8依托部门:上海市科委中国科学院其中提到纳米硅薄膜材料的生长硅基太阳电池在光伏领域是不可或缺的。
有序高电子迁移率纳米硅薄膜材料生长、能带结构调控以及光电输运特性方面的探索现在依然是研究热点,这些研究主要面向进一步提高太阳电池的性能和降低成本。
通过生长条件调节晶粒大小或掺杂浓度,借助于纳米尺度效应和晶格应变技术可以调控纳米硅薄膜材料的光学带隙和电导率,以满足高效理想太阳能电池的需要。
再加上我们所采用的等离子体增强化学气相沉积方法具有成膜温度低、制膜面积大、薄膜质量好、易调控和适用性强等优点,非常适合于大规模低成本工业化生产。
纳米硅薄膜太阳电池与其它硅系列太阳电池相比具有明显的优势。
首先纳米硅薄膜同非晶硅薄膜的制备技术相容,只需在生产过程中增加反应气体中的氢稀释比。
多晶硅薄膜的生长温度在650度以上,单晶硅材料的生长需要1000-1500度的高温,而纳米硅薄膜可以在不超过300度的温度下生长,能耗非常低,可以大大缩短能量回收期,非常有利于降低生产成本。
同时纳米硅的低温生长条件也有利于在柔性衬底(如聚合物等)上制备太阳电池,使应用领域大为拓展,而且其耐高温性能优于晶体硅电池。
与传统的单晶硅、多晶硅硅片(即wafer,目前厚度约180-350微米)比较,用纳米硅薄膜(厚度小于10微米量级)来制备太阳能电池可以节省更多的硅材料。
文件夹里有个ppt,里面有很多应用例子的图片,做的时候可以选一些放在ppt里。
我院博云新材也有专门做光电纳米的,在光伏电池板块应用前景广阔。
文件夹里有截图。
