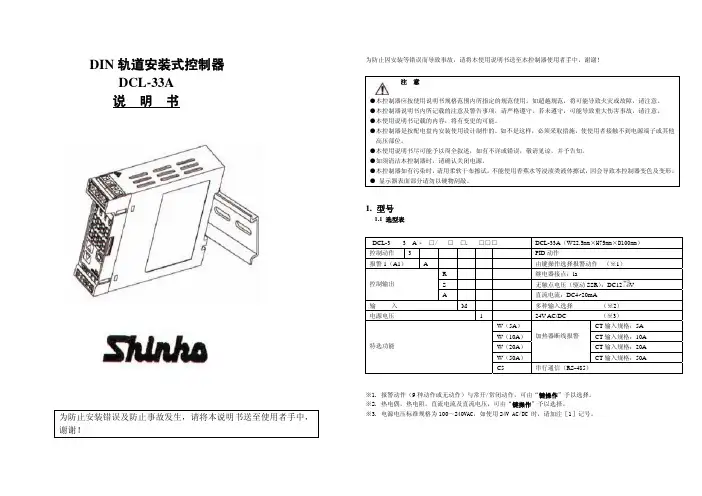

神钢控制器 DCL-33A系列说明书
●设定范围：W（5A）时为 0.0～5.0A，W（10A） 时， 为 0.0～10.0A
W（20A）时为 0.0～20.0A，W（50A）时，为 0.0～50.0A
回路异常报警时间设定【设定回路异常报警的判断时间】
0分
●如设定为“0”时，回路异常报警则无作用。
●与”报警”动作或加热器断线报警同时增加时，则为公用输出。
（直流电压、直流电流输入时，其小数点位置依“小数点 位置选择”而定）
2.5% 200 秒
50 秒
50%
30 秒 或
3秒 0.0
“报警”设定【报警动作点的设定】
0℃
●如设定为“0”或“0.0”时，此报警动作则无作用。
（绝对值上限、绝对值下限报警除外）
●与回路异常报警，或加热器断线报警同时增加时，则为公用输出。
□/ A
□ □.
R
控制输出
S
输入 电源电压
A M
特选功能
□□□
1 W（5A） W（10A） W（20A） W（50A） C5
DCL-33A（W22.5mm×H75mm×D100mm）
PID 动作
由键操作选择报警动作 （※1）
继电器接点：la
无触点电压（驱动 SSR）：DC12 V
直流电流：DC4~20mA
● 端子接线安装时，请采用适当的扭矩。
如扭矩太大时，则可能导致端子部分破损及外壳变形。
● 应使用与输入规格相对应的热电偶和补偿导线。 ● 热电阻输入时，应使用三线制的传感器。 ● 直流电压，电流输入时，请注意配线十一极性，不要接反。 ● 输入电源为 DC 24V 时，请注意配线十一极性，不要接反。 ● 输入线（热点偶，热电阻等）与电源线、负荷线应隔离配线。 ● 传感器输入端子请勿与电源接触，也不要把电源直接加于输入端子。 ● 为防止不能预期的噪音对本控制器的不良影响，推荐在电磁开关的线圈间加装浪涌吸收器。 ● 本控制器内部未配置“电源开关”，“断路器”及“保险丝”等装置，因此，必须在控制器外部就近安
常欣 TCQ-A 型起重量限制器 快速使用指南说明书
TCQ-A型起重量限制器使用说明书常州市常欣电子衡器有限公司常州常欣起重物联科技有限公司TCQ-A型起重量限制器快速使用指南一、概述这款TCQ-A型起重量限制器，是专门针对欧式葫芦的结构设计的新型产品，直接安装于葫芦电器控制箱内。
具备结构简单、体积小巧、互换性强、价格便宜和工作稳定等特点。
本产品是根据GB12602-2020《起重机械超载保护装置》的相关要求设计生产的，产品通过内部大量测试，结果显示本产品符合国标要求。
二、主要技术参数1、综合精度：额定起重量的±5%以内（根据GB12602-2020）；2、控制点：一组超载控制点输出，触点容量为AC250V/3A；3、电源电压：AC380V±10%，50/60Hz；4、环境温度：-20℃～60℃、≤95%RH；5、传感器出线：3米四线耐高温屏蔽电缆；6、传感器防护等级：IP65；7、传感器过载能力：额定起重量的1.5倍以内；8、系统线性度范围：额定起重量的1.2倍以内；9、自检功能：控制仪表具备上电自检和传感器断线、虚接和未接自检功能。
三、系统安装调试说明传感器接入端子仪表工作电源接入端子超载控制输出端子（一）、将传感器和控制仪表安装在规定位置后，用“一”字螺丝刀将传感器的出线按照（红→V+ 、黑→V- 、黄→IN+ 、蓝→IN-）和控制仪表传感器接入端子上的标志对应连接起来，另外传感器出线的屏蔽网接仪表安装螺丝上。
（二）、接入超载控制输出端子，超载控制点的J1和J2为超载的常闭点，J1和J3为超载的常开点。
（三）、接入仪表工作电源端子，务必正确接入仪表电源（AC380V）切勿接错。
（四）、上电后控制仪表会显示额定起重量2秒左右后进入正常称重显示界面，此时用户可以正常使用行车起吊重物，第一次起吊时如果发现起吊的重物和控制仪表上显示的结果相差较大，则需要对该控制仪表的零点和满值点进行重新标定（详见AA-2和AA-3部分的介绍）。
KQC-C(DL)超载限制器使用说明书
超载限制器KQC-C(DL)使用说明书Ⅵ2013年2月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅宁波柯力传感科技股份有限公司目录第一章概述 (2)第二章技术参数 (2)第三章安装连接 (3)第四章键盘功能介绍 (4)第五章操作方法 (5)第六章操作简要(开机操作即可使用) (6)第七章标定及参数设置 (8)第八章参数设置菜单说明 (9)第九章常见故障及解决方法 (10)附表 1 KQC-C(DL)超载限制器装箱清单 (11)第一章概述KQC-C(DL)型超载限制器是在KQC-C超载限制器基础上改进，是一种吊篮专用的新型智能防重量过载保护器。
KQC-C(DL)通过设置仪表的参数，即可实时显示实际载荷，并对两个传感器实时单独检测，当任意一个传感器载荷达到其额定载荷的设定值时，发出声光报警信号，并可给出开关量输出。
KQC-C(DL)型超载限制器体积较小，带有安装卡槽，并可外接小型显示板或大屏幕。
KQC-C(DL)型超载限制器具有结构合理、安装方便、调试操作简单、工作可靠、精度高等一系列优点。
采用两个传感器，专用于吊篮。
带有标准卡槽，可安装于控制柜中。
第二章技术参数⏹工作电源：AC220V/50Hz；⏹综合误差：≤5%F.S.；⏹供桥电源：DC5V；⏹继电器输出触点容量：10A/250VAC；⏹输入信号范围：0mV--15mV；⏹最大净输入信号：≤15mV；⏹显示位数：4位；⏹大屏幕输出波特率600bps；⏹工作温度：-20℃-60℃；⏹仪表尺寸：115mm*90mm*72mm；⏹仪表重量：0.5kg⏹推荐预热时间：≥10min；第三章安装连接由于KQC-C(DL)型超载限制器采用了带有接线端子的工业机箱，因此安装极为简单。
在超载限制器的内部有6个接线端子，他们用来完成超载限制器的外部连接，如下表所示，具体接线如超载限制器上盖前后面贴提示说明所示。
接口编号连接备注1报警器正极报警器2报警器负极3220VAC火线220V电源4未用5220VAC零线6继电器常开端过载开关7继电器公共端8继电器常闭端9外接显示负极外接显示10外接显示信号11外接显示正极12传感器激励正13传感器信号正超载传感器114传感器信号负15传感器激励负16传感器激励正17传感器信号正超载传感器218传感器信号负19传感器激励负注：1、安装仪表时，请严格按照上盖前后面贴提示进行连接；2、强制开关在正常情况下禁止使用，如遇特殊情况，超载后仍需继续工作，可打开强制开关。
QCX-WZ-1起重超载限制器
QCX-A起重量超载限制器商品描述：一、概述：QCX-A型起重量限制器是我公司专业生产的起重机械安全保护装置，专门用于各种型号规格的电动葫芦单梁式起重机。
该装置具有声报警、立即报警、切断起重机起升电机回路和显示起吊重物重量等功能，可避免起重设备因过负荷超载造成的设备和人身事故。
因此它对冶金、机械、矿山、铁路、码头、仓库等行业现代化安全生产，具有极其重要的意义。
该产品在设计上采用了先进的计算机技术，有自动校核检查和零点自动跟踪能力，具有功能强，结构紧凑、操作校准方便、工作稳定、安装维修方便等优点。
二、限制器的主要特点2.1由于采用了先进的抗干扰器件和独到的软件设计，本装置有极强的抗干扰能力；2.2为了便于安装，本装置的各部件在工厂已按技术标准用精度仪器分别调校，现场安装时一般不再需要进行调试(见安装和调试部分)；2.3为了便于精确显示稳重值，限制器采用了软件调节记忆技术，调正时便捷直观；三、技术指标3.1适用范围：0.5T～32T各种规格的电动葫芦单梁式起重机；3.2系统误差：小于±5%(F·S)；3.3告警方式：声光报警；(1)预报警点：当起吊重量达到额定起吊重量的90%时，发出断续的报警声(短声)，显示重物重量；(2)额定值报警：当起吊重量达到额定起吊重量的100%时，发出断续的报警声(长声)，显示重物重量；(3)立即报警：当起吊重量达到额定起吊重量的110%时，发出连续的报警声，红色指示灯亮，且自动切断起重机上升接触器电源，显示重物重量；3.4传感器的静强度：传感器的静强度为额定载荷的1.5倍；3.5工作温度：-20℃～+60℃；3.6相对湿度：45%～95%；3.7电源电压：AC380V，50HZ或按用户要求；3.8继电器触点容量：继电器触点容量为AC380V，2A；3.9控制器的耐压：为2000V；3.10显示方式：四位LED(红色)数字显示起重量，小数点为2位。
QCX-WZ-1起重量限制器四、工作原理QCX-A起重超载限制器由两大部分组成，传感器和控制器。
DBC-110超载限制器使用说明书v20
标准文案DBC-110超载限制器使用说明首昌大和电子衡器BeiJing ShouChang Yamato Electronic Scale Co.Ltd目录一、概述------------------------------------------------------------------------------2二、技术指标------------------------------------------------------------------------2三、工作原理------------------------------------------------------------------------4 四、接线图---------------------------------------------------------------------------5五、操作界面------------------------------------------------------------------------6 六、地址参数定义------------------------------------------------------------------9七、标定-----------------------------------------------------------------------------10一、概述DBC-100超载限制器根据国标GB12602-90《起重机械超载保护装置安全技术规》和用户实际使用要求进行设计和制造，适用于天车等起重机械的安全保护，具备操作方便、安全、稳定、可靠等特点。
DBC-100超载限制器连接2只传感器（分别对应2个起重吊钩），提供提升重量数字显示、提升超载报警声光指示和超载继电器控制点输出、偏载报警声光指示和偏载继电器控制点输出、松绳报警声光指示和松绳继电器控制点输出，并提供4~20mA输出接口。
PCI-1002B超 载限制器说明书
6.
1． 2． 3． 4． 5． 6．
维
修
当仪器在调试或使用过程中出现故障时，可按以下步骤进行一般检查： 检查连线是否松动、断线或短路。 检查保险丝是否烧断。 检查电源电压是否符合要求。 检查机械安装是否合理。 检查传感器是否正常。 检查零点和量程，可参照（5. 调试、校准） 仪器发生较大故障时可送回生产厂家修理。
5． 调试、校准
先把仪表后面板上的 6 颗螺钉拧开，将仪表前面板拉出至内部两层线路板都能看见的位置。 仪器通电 20 分钟后，就可进行调试、校准。 注意：调试、校准时必须将门机的减速箱手柄放到慢速位置，并将幅度收到 20 米以内，用 最小幅度的额定起重量校准满量程！ 5.1 调整零点 卸去吊钩上的所有重物，并使钩头离地 1 米左右，参照图三，用万用表测量（后层）主板上 检测点KVO2与COM两端的输出电压，调整主板上的电位器W5，使输出电压为零。 5.2 调整量程 吊起满量程的砝码，将主板上的W1电位器调到中间位置，逐个改变SE1，SE2，SE4，SE8四个 插头的短接套位置， （插向ON位置，输出电压减小，插向OFF位置，输出电压增大，SE8的改变量 ）粗调量程，使输出电压最接近满量程（2.000V） 。 最大，SE1的改变量最小。 细调W1电位器，使输出电压达到满量程（2.000V） 。 卸下砝码，重新按 5.１条 调零。然后再吊起满量程砝码，按 5.2 条 重调满量程。重复几 次以上步骤，使起重机在空载时，输出电压为零。在满载时，输出电压为 2.000V。 5.3 调整显示 吊起满量程的砝码，参照图四，调整前层显示板上的电位器W1，使面板显示值与实际负荷值 一致。 （例 1： 满负荷为 40t，则将显示值调到 40.0。例 2：满负荷为 25t，则将显示值调到 25.0。 例 3：满负荷为 20t，则将显示值调到 20.0，不要调到 20.00，否则重量超过满量程时，显示器将 熄灭。 ） 经过以上调整，PCI－1002B 超载限制器的调试、校准工作已全部结束，将前面板推入仪表 外壳，拧紧后面板上的 6 个螺钉后，PCI－1002B 超载限制器就可投入正常工作。 5 2
QCX-3DAQCX-3DH说明书
QCX-3DA/3DH型/起重量限制器使用说明一、概述我公司生产的QCX-3DA/3DH起重量限制器隶属于QCX系列起重量限制器，是为适应广大用户的非标要求而整合开发的一款新产品，具有A显示、B显示和A+B/A+B+C/A-B显示，并输出相应的控制触点和模拟量接口，特别适合主副钩或双小车一类的起重机，单独作业或抬吊作业均可防止超载作业，各项指标符合国家标准GB12602-2009《起重机械超载保护装置》，可广泛应用于双梁桥吊、门吊、造船、港机等起重设备。
整套系统由受力传感器、主仪表、接线盒以及电缆线等部分组成。
受力传感器为电阻应变式传感器，根据安装形式可分为轴承座式（QCX）、轴销式（ZX）、定滑轮式（HLF-3）和柱压式（ZY）等等。
二、主要技术指标1、显示误差：±5%F.S2、显示范围：四位LED显示，分度值“1、2、5、10”可任意设定。
3、控制功能：按额定载荷的百分比确定预报警点如下90%预报警点，声光断续，不控制；1105%延时报警点，声光连续，延时1--2s后控制；130%立即报警点，声光连续，立即控制；4、继电器触点容量：~ 220V/10A；5、仪表具有“A、B、A+B”三窗口显示，三组继电器控制，4-20mA接口。
三、安装连接说明1、传感器的安装首先应检查产品铭牌的型号与规格是否与行车起重量、倍率相符，扭紧各处螺钉。
传感器安装形式，一般有二种：轴承座式和定滑轮式。
（注意：传感器只能安装在非传递动力的一端）如下图。
注意：如果传感器安装在室外使用的，则应加防雨罩。
2、仪表箱的安装采用3只M6X10的螺钉把仪表固定在司机室中便于观察的位置上，左右孔间距为150mm，上下孔间距为235mm，安装要牢固，如果司机室振动过于强烈，应采取橡胶垫缓振。
23质的环境中。
仪表箱的交流电源应接在起重机电源的进线端，不受其它电器设备的控制。
四、输入输出接口的介绍说明1、重量传感器信号输入采用五芯航空插头座2、4-20mA 电流输出接口采用四信航空插头座123451脚 V+ 2脚 V- 3脚 VA 4脚 ⊥(地线) 5脚SC （屏蔽） 1 2 3 4 1脚 I+ 2脚 I- 3脚 空 4脚SC （屏蔽）五、仪表操作面板4六、操作说明1、键盘说明设定：用于切换各种状态并确认输入参数。
起重超载限制器说明书
QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量体系认证。
二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP651页11．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。
图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。
贝利尼瓦斯3500 53电子超速检测系统说明书
Specifications and Ordering Information3500/53 Electronic Overspeed Detection SystemDescriptionBently Nevada’s Electronic Overspeed Detection System for the 3500 Series Machinery Detection System provides a highly reliable, fast response, redundant tachometer system intended specifically for use as part of anoverspeed protection system. It is designed to meet the requirements of American Petroleum Institute Standards 670 and 612 pertaining to overspeed protection.3500/53 modules can be combined to form a 2-out-of-2 or 2-out-of-3 (recommended) voting system.The use of redundant power supplies in a 3500 rack containing the Overspeed Detection System is required.RAM Proximitor®, or Magnetic pickups.OutputsFront Panel LEDs OK LED:Indicates when the 3500/53Module is operating properly.TX/RX LED:Indicates when the 3500/53Module is communicating with other modules in the 3500 rack.Bypass LED:Indicates when the 3500/53Module is in Bypass Mode.Test Mode LED:Indicates when the 3500/53 is in Test Mode.Alarm LEDs:Indicates that an alarm conditionhas occurred with the associatedrelay.Buffered Transducer Outputs:The front of each module has one coaxial connector for buffered output. Each connector is short circuit and ESD protected.Output Impedance:550 Ω.Transducer PowerSupply:-24 Vdc, 40 mA maximum.Recorder:+4 to +20 mA. Values areproportional to module full-scalerange (rpm). Module operation isunaffected by short circuits onrecorder output.Voltage Compliance (current output):0 to +12 Vdc range across load. Load resistance is 0 to 600 Ω.Resolution:0.3662 µA per bit ±0.25% error atroom temperature ±0.7% errorover temperature range. Updaterate approximately 100 ms. RelaysType:Single-pole, double-throw (SPDT)relays.EnvironmentalSealing:Epoxy sealed.Arc Suppressers:250 Vrms, installed as standard. Contact RatingsMax switched power:dc: 120 W ac: 600 VA.Resistive LoadMax switchedcurrent:5AMin switchedcurrent:100 mA @ 5 VdcMax switched voltage:dc: 30 Vdcac: 250 Vac.Contact Life:100,000 @ 5 A, 24 Vdc or 120Vac.Operation:Each relay is switch selectable forNormally De-energized orNormally Energized.Signal Conditioning Specified at +25°C (+77° F).Frequency ResponseSpeed Input:The 3500 Overspeed ProtectionModule will support from 1 to 255events per revolution with amaximum full-scale range of99,999 rpm and a maximum inputfrequency of 20 kHz. Minimuminput frequency for proximitytransducers is 0.0167 Hz (1 rpmfor 1 event/revolution) and forpassive magnetic pickups is 3.3Hz.RPM Accuracy:Less than 100 rpm = ± 0.1 rpm,100 to 10,000 rpm = ±1 rpm,10,000 to 99,999 rpm = ± 0.01%.Transducer ConditioningAuto Threshold:Use for any input above 0.0167Hz (1 rpm for 1 event/revolution).Minimum signal amplitude fortriggering is 1 volt peak-to-peak.Manual Threshold:User selectable from +9.9 Vdc to-23.9 Vdc. Minimum signalamplitude for triggering is 500millivolts peak-to-peak.Hysteresis:User selectable from 0.2 to 2.5volts.AlarmsAlarm Setpoints:Under and Over Alert levels(setpoints) can be set for speed.In addition, a Danger (Overspeed)setpoint can be set for speed. Allalarm setpoints are set usingsoftware configuration. Alarmsare adjustable and can normallybe set from 0 to 100% of full-scaleof speed full-scale range.Alarm Time Delays:Less than 30 ms above 300 Hz. Proportional Values Proportional values are speedmeasurements used to monitor amachine. The OverspeedDetection Module returns thefollowing proportional values: OverspeedSpeed:The primary value for thechannel. This value can beincluded in contiguous registers inthe Communications GatewayModule.Peak Speed:Peak Speed proportional valuesare for display purposes only. Noalarming is provided for PeakSpeed.Environmental LimitsOperating Temperature:-30°C to +65°C (-22°F to +149°F)Storage Temperature:-40°C to +85°C (-40°F to +185°F)Humidity:95%, non-condensing. CE Mark DirectivesEMC Directives:EN50081-2:Radiated EmissionsEN 55011, Class AConducted EmissionsEN 55011, Class AEN50082-2:Electrostatic DischargeEN 61000-4-2, Criteria BRadiated SusceptibilityENV 50140, Criteria AConducted SusceptibilityENV 50141, Criteria AElectrical Fast TransientEN 61000-4-4, Criteria BSurge CapabilityEN 61000-4-5, Criteria BMagnetic FieldEN 61000-4-8, Criteria APower Supply DipEN 61000-4-11, Criteria BRadio TelephoneENV 50204, Criteria BLow Voltage Directives:EN 61010-1Safety RequirementsHazardous Area ApprovalsCSA/NRTL/C:Class I, Division 2, Groups Athrough D.PhysicalMonitor ModuleDimensions (Heightx Width x Depth):241.3 mm x 24.4 mm x 241.8 mm(9.50 in x 0.96 in x 9.52 in). Weight:0.82 kg (1.8 lbs.).I/O ModulesDimensions (Heightx Width x Depth):241.3 mm x 24.4 mm x 99.1 mm(9.50 in x 0.96 in x 3.90 in). Weight:0.45 kg (1.0 lb.).Rack Space RequirementsMonitor Module: 1 full-height front slot/per channel. I/O Modules: 1 full-height rear slot/per channel.Ordering ConsiderationsGeneralIf the 3500/53 is added to an existing 3500 Systemthe following firmware and software versions (orlater) are required:3500/20 Module Firmware – Revision G3500/01 Software – Version 2.003500/02 Software – Version 2.033500/03 Software – Version 1.13The use of redundant power supplies in a 3500rack containing the Overspeed Detection System isrequired.Ordering InformationElectronic Overspeed Detection System3500/53-AXX-BXXOption DescriptionsA: Channel Option0 2 Two Channel System0 3 Three Channel SystemB: Agency Approval Option 0 0 None0 1 CSA/NRTL/CSpares133388-013500/53 Overspeed DetectionModule133396-01Overspeed Detection I/O Module04425545Grounding Wrist Strap (single use)04400037IC Removal Tool134129-01Firmware IC00580438Connector Header, InternalTermination, 4-position, Green00580436Connector Header, InternalTermination, 6-position, Green00580432Connector Header, InternalTermination, 10-position, Green134939-013500/53 Overspeed DetectionManualFigures and Tables3) Buffered transducer output. Provides an unfiltered output for the transducer.The output is short-circuit protected.4) I/O Module, rear view.Front and rear view of the Electronic Overspeed Detection ModuleMaximum Switching CapacityMaximum Switching Capacity2)Current (AdcAll data is subject to change without notice1999 Bently Nevada Corporationused in this document are registered marks of Bently Nevada Corporation。
起重超载限制器说明书
QCX-2B型起重量限制器使用说明书一、概述：QCX-2B型起重量限制器是QCX-2型仪表改进的一种起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器(俗称二次仪表)两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB6067.1-2011《起重机械安全规程》和GB/T3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品能符合实际使用要求，各项技术指标优于《GBl2602-90》的安全技术规范，深受广大用户欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行业评比中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量体系认证。
二、技术指标：1．适用范围：3.2～500t桥门式起重机2．动作误差：≤±3%(F.S)3. 综合显示误差：≤土5%(F.S)4．报警点的设定：①预报警点：额定起重量的90%②延时报警点：额定起重量的110%③立即报警点:额定起重量的130%5．延时报警时间：1～2秒6．传感器过载能力：1.5倍7．使用环境条件： -20℃～+60℃、90%RH8．电源电压：～220V±10% 50Hz(如用其他电源电压，用户订货时需注明)- 1 -9．继电器触点容量：～220V／380V 10A10．传感器防护等级：IP6511．电气控制箱防护等级：IP42三、工作原理：工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量／电压转换。
图1．原理框图传感器输出信号由二级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、110%、130%。
EF146-150电子超载保护关闭器说明书
3 Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
EF146-150
Rated Operational Current DC-13 (Ie)
Degree of Protection
Pollution Degree Connecting Capacity Auxiliary Circuit
2
2CDC107028M6803
2CDC107043M6801
1SAX100509F0001;1SAX100510F0001
Environmental
Ambient Air Temperature
Ambient Air Temperature Compensation Maximum Operating Altitude Permissible Resistance to Shock acc. to IEC 60068-2-27 Resistance to Vibrations acc. to IEC 60068-2-6 RoHS Status
Flexible with Ferrule 1x 10 ... 70 mm² Flexible with Ferrule 2x 10 ... 35 mm² Flexible with Insulated Ferrule 1x 10 ... 70 mm² Flexible with Insulated Ferrule 2x 2 ... 35 mm²
Auxiliary Circuit 9 mm Main Circuit 20 mm
超载保护器使用说明书
超载保护器使用说明书一、产品介绍超载保护器是一种用于保护电气设备的重要装置，它能够监测电流和电压，并在电路超载或故障时及时切断电源，以防止设备损坏和事故发生。
本说明书将详细介绍超载保护器的工作原理、安装方法以及注意事项。
二、工作原理超载保护器通过检测电流大小来判断电路是否超载。
当电流超过设定值时，超载保护器会迅速切断电源，以避免电气设备受损。
同时，超载保护器还能检测电路中的故障情况，如短路、接地故障等，及时切断电源，确保电气设备的安全运行。
三、安装方法1. 在安装超载保护器之前，首先需要切断电源，确保工作环境安全。
2. 选择合适的安装位置，通常应选择在电路的起点或靠近电源的位置安装超载保护器。
3. 将超载保护器的输入端与电源连接，输出端与电气设备连接。
注意接线的正确性，确保接触良好，避免接线松动或接触不良。
4. 根据电路的负载情况，设置超载保护器的额定电流值。
通常情况下，超载保护器的额定电流应略大于电路的额定电流，以确保在正常负载情况下不会误切断电源。
5. 完成安装后，检查接线是否牢固，确保没有松动或接触不良的情况。
6. 重新接通电源，观察超载保护器是否正常工作，如有异常情况应及时检查排除。
四、注意事项1. 在安装和维护超载保护器时，必须切断电源，确保自身安全。
2. 超载保护器应使用合适的规格和型号，以满足电路的需求。
3. 定期检查超载保护器的工作状态，如发现异常应及时更换或维修。
4. 避免超载保护器长时间工作在额定电流附近，以免影响其寿命和稳定性。
5. 超载保护器不得被其他设备或物体遮挡，以确保其正常散热和工作。
6. 避免超载保护器接触水或潮湿环境，以免引起短路或损坏。
7. 请勿私自修改超载保护器的参数或拆卸其外壳，以免引起设备故障或人身安全事故。
8. 当超载保护器切断电源时，应首先排除故障原因，修复后方可重新接通电源。
9. 如需更换超载保护器，应选用与原型号相同或相似的产品，并按照说明书进行正确安装和设置。
DBC超载限制器A说明书V
DBC-110A超载限制器操作说明书VER 1.00北京首昌衡器有限公司BeiJing ShouChang Scale Co. Ltd操作说明书版本信息DBC-110A超载限制器由北京首昌衡器有限公司荣誉出品，欢迎广大用户定购使用。
本说明书未能阐述详尽之处，敬请谅解，请您与我公司联系，我们的技术服务人员将为您提供热情周到的服务。
北京首昌衡器有限公司地址：北京市大兴区大兴工业开发区金苑路17号邮编：102600销售经营部售后技术服务目录一、技术规格-------------------------------------------------------------------3二、功能用途-------------------------------------------------------------------5三、基本操作-------------------------------------------------------------------5四、地址参数------------------------------------------------------------------10五、接线端子------------------------------------------------------------------14六、错误信息------------------------------------------------------------------16一、技术规格1.1 规格型号： DBC-110A名称：超载限制器显示： 6位LED数码管，9个LED指示灯工作电源： 220VAC/ 50Hz工作温度： 0℃ ~ 50℃工作湿度： 45% ~ 85% RH (无凝露)储存温度： -10℃ ~ 60℃外形尺寸： 296mm（W）× 193mm（H）× 66.5mm（D）重量：约2.5 kg1.2 模拟输入输入数量： 2路满量程： 0 ~ 30 mV灵敏度： 1μV/分度1.3 AD特性转换方式：Δ-∑转换速率： 10次/s转换精度： 45000/30mV1.4 精度和稳定性非线性：优于0.5%综合误差：小于0.5%长期漂移：对于固定增益和初始固定载荷每年在满量程的0.1之内零点漂移：满量程的±2%之内1.5 传感器供桥供桥电压： DC 10V最大电流： 250mA必要条件：长距离传输应采用6芯屏蔽电缆1.6 继电器输出输出数量： 8个常开/常闭接点接点容量： DC30V 5A / AC250V 5A1.7 4~20mA模拟量输出1路4~20mA模拟量输出，精度0.1%1.8 外观安装形式为壁挂式，安装尺寸如图：1.9 参数存储工作参数永久保存于EEPROM存储器；二、功能用途2.1 概述DBC-100A超载限制器适用于天车等起重机械的安全保护，具备操作方便、安全、稳定、可靠等特点。
HQCX-6A银河
HQCX-6A 型起重量限制器使用说明书1、概述HQCX-6A 型起重量限制器是一种重量显示和超载限制值控制保护仪表，主要用于各种重量和力值测量和过载保护场合，实际应用时，整套装置主要有电阻应变式传感器和智能重量显示限制器(二次仪表)两部份组成。
具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
2、技术指标2.1 适用范围：3.2～500t 桥门式起重机。
2.2 动作误差：≤±3%(F ·S)。
2.3 综合显示误差：≤±5%(F ·S)。
2.4 报警点的设定○1预报警点：额定起重量程的90%。
○2延时报警点：额定起重量的105%。
○3立即报警点：额定起重量的120% 2. 5 限制延时报警时间：1～2秒。
2.6 使用环境条件：-20～+50℃、90%RH 。
2.7 电源电压：AC220V （或AC380V ） 、50HZ 。
(如用其他电源电压用户订货时需注明) 2.8 继电器触点容量：AC220V/380V 10A 。
2.9仪表箱防护等级：IP42。
3、工作原理工作原理框图(如图一所示)，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量/电压转换。
传感器输出信号经放大器放大和有源滤波后送A/D 转换器转换成数字量送单片微电脑，再由微电脑经标定运算后，进行报警控制和显示。
当载荷达到90%时，预报警工作，鸣器发出断续声，黄色指示灯亮，但不控制继电器动作，故不限制起重机提升。
当载荷达到105%时，为避开起动时冲击载荷引起的瞬间虚假超载，控制程序中设置了延时判别功能，延时1～2秒后，如果超载仍存在，则判定是真正超载，立即切断起升电机电源，面板“断开”指示灯点亮。
如果载荷大于120%，立即切断起升电机电源，同时发出声光报警，执行控制继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，起升电机的接触器线包串接在本装置控制继电器常闭接点回路内，当超载时，控制继电器动作，上升回路切断，起重机停止起升作业，但不影响其它方向的作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D B C超载限制器A说明书VThe latest revision on November 22, 2020DBC-110A超载限制器操作说明书VER北京首昌衡器有限公司BeiJing ShouChang Scale Co. Ltd操作说明书版本信息DBC-110A超载限制器由北京首昌衡器有限公司荣誉出品，欢迎广大用户定购使用。
本说明书未能阐述详尽之处，敬请谅解，请您与我公司联系，我们的技术服务人员将为您提供热情周到的服务。
北京首昌衡器有限公司地址：北京市大兴区大兴工业开发区金苑路17号邮编：102600电话：86-传真：86-销售经营部电话：86-售后技术服务电话：86-目录一、技术规格 -------------------------------------------------------------------3二、功能用途 -------------------------------------------------------------------5三、基本操作 -------------------------------------------------------------------5四、地址参数 ------------------------------------------------------------------10五、接线端子 ------------------------------------------------------------------14六、错误信息 ------------------------------------------------------------------16一、技术规格规格型号： DBC-110A名称：超载限制器显示： 6位LED数码管，9个LED指示灯工作电源： 220VAC/ 50Hz工作温度： 0℃ ~ 50℃工作湿度： 45% ~ 85% RH (无凝露)储存温度： -10℃ ~ 60℃外形尺寸： 296mm（W）× 193mm（H）×（D）重量：约 kg模拟输入输入数量： 2路满量程： 0 ~ 30 mV灵敏度： 1μV/分度AD特性转换方式：Δ-∑转换速率： 10次/s转换精度： 45000/30mV精度和稳定性非线性：优于%综合误差：小于%长期漂移：对于固定增益和初始固定载荷每年在满量程的之内零点漂移：满量程的±2%之内传感器供桥供桥电压： DC 10V最大电流： 250mA必要条件：长距离传输应采用6芯屏蔽电缆继电器输出输出数量： 8个常开/常闭接点接点容量： DC30V 5A / AC250V 5A 4~20mA模拟量输出1路4~20mA模拟量输出，精度% 外观安装形式为壁挂式，安装尺寸如图：参数存储工作参数永久保存于EEPROM存储器；二、功能用途概述DBC-100A超载限制器适用于天车等起重机械的安全保护，具备操作方便、安全、稳定、可靠等特点。
DBC-100A超载限制器连接2只传感器（分别对应2个起重吊钩），提供提升重量数字显示、提升超载报警声光指示和超载继电器控制点输出、偏载报警声光指示和偏载继电器控制点输出，并提供4~20mA输出接口。
继电器控制点输出连接到天车PLC控制机构，PLC根据这些输入判定提升状态，做出相应处理；4~20mA输出可以远传到用户其它处理机构。
称重模式DBC-100A超载限制器提供两种称重模式。
模式Ⅰ将传感器输出的mV信号，经AD变换直接转换成重量数值；模式Ⅱ将传感器输出的mV信号，经AD变换转换成重量值的分度数，再乘以分度值作为重量数值。
将参数地址ADR-05设置为0即选择模式Ⅰ，设置为1既选择模式Ⅱ，仪表默认省缺为模式Ⅱ。
模式Ⅱ主要应用于传感器输出信号较小的场合。
三、基本操作显示重量显示：正重量值显示6位数字；负重量值显示一位“—”号，5位数字。
状态检测指示：SC1：当重量值满足参数地址ADR-15/16/17设置的条件时，指示灯点亮，否则熄灭。
通常用于空载检测，对应继电器1输出。
SC2：当重量值满足参数地址ADR-18/19/20设置的条件时，指示灯点亮，否则熄灭。
通常用于满罐检测，对应继电器2输出。
SC3：当重量值满足参数地址ADR-21/22/23设置的条件时，指示灯点亮，否则熄灭。
通常用于95%超载检测，对应继电器3输出。
SC4：当重量值满足参数地址ADR-24/25/26设置的条件时，指示灯点亮，否则熄灭。
通常用于110%超载检测，对应继电器4输出。
SC5：当重量值满足参数地址ADR-27/28/29设置的条件时，指示灯点亮，否则熄灭。
作为辅助检测，对应继电器5输出。
SC6：当重量值满足参数地址ADR-30/31/32设置的条件时，指示灯点亮，否则熄灭。
作为辅助检测，对应继电器6输出。
SC7：当重量值满足参数地址ADR-33/34/35设置的条件时，指示灯点亮，否则熄灭。
作为辅助检测，对应继电器7输出。
SC8：当重量值满足参数地址ADR-36/37/38设置的条件时，指示灯点亮，否则熄灭。
用于偏载检测，对应继电器8输出。
报警灯：当状态检测指示SC1~SC8某一个或某几个点亮，并且至少有一个状态检测指示，在参数地址ADR-39/40对应的位置设置为允许报警时，报警灯点亮，否则熄灭。
蜂鸣器当按键按下时短促鸣叫；当报警发生时持续鸣叫。
键盘在重量显示或标定状态下，按此键切换显示的重量值；TOTAL提示显示总的重量值LC-1提示显示1#传感器上的重量值LC-2提示显示2#传感器上的重量值在输入命令编码或参数设置时，按此键将输入焦点左移一位；在输入命令编码或参数设置时，按此键将输入焦点右移一位；在增益标定时，按此键存储增益系数。
在输入命令编码或参数设置时，按此键将输入焦点数字加一；在零点标定时，按此键存储零点AD码值；在重量显示状态下，按此键进入命令编码输入状态；在输入命令编码或参数设置时，按此键将输入焦点数字减一；在标定时，按此键退出标定；在重量显示状态下，按此键开/关报警蜂鸣器，蜂鸣器打开提示SP_ON，反之提示SP_OFF；在输入命令编码或参数设置时，按此键对输入确认，执行相应的命令或存储参数；在输入命令编码或参数设置时，6秒钟内未按下任意键，仪表将返回称重状态。
命令编码在重量显示状态下，按“FUN”键进入命令编码输入状态，显示：输入焦点位置数字闪烁，输入正确的4位编后按“ENT”键执命令编码执行的操作0000设置地址编号ADR11~ADR44的一般性参数。
6127设置地址编号ADR05~ADR44的参数，ADR05~ADR10的参数严重影响仪表工作状态，切勿轻易修改。
1201零点标定，切勿轻易尝试。
1018同时标定2个传感器的增益系数，切勿轻易尝试。
1118标定1#传感器的增益系数，切勿轻易尝试。
1218标定2#传感器的增益系数，切勿轻易尝试。
地址参数设置（F-0000/6127）输入地址参数设置命令编码确认后，进入地址输入状态，显示：输入焦点位置数字闪烁，输入正确的2位地址编号，按“ENT”键进入参数设置。
显示依参数的位数、小数点略有不同。
输入焦点位置数字闪烁，输入正确的参数，按“ENT”键保存参数，返回地址输入状态。
设置完成后，等待6秒钟，不按任何键，仪表将返回称重状态。
注意：修改仪表参数前，首先将参数地址ADR44设置为1，才能够保存修改的设置；结束参数设置后，将ADR44设置为0，以防止参数被无意中修改；如果忘记将ADR44设置为0，仪表将在结束设置的15分钟后自动将ADR44设置为0。
开关报警蜂鸣器称重状态下按“解除报警”键，如果前一刻报警蜂鸣器鸣叫处于“开”状态，则报警蜂鸣器鸣叫关闭，显示：反之，则报警蜂鸣器鸣叫打开，显示：零点标定（F-1201）秤体空载，不添加任何载荷的情况下进行。
输入功能码进入零点标定操作状态，重量显示闪烁。
待重量显示稳定后按“ZERO”键，初始载荷自动存储到ADR08和ADR10，标定结束后，按“FUN”键退出标定状态。
1#传感器增益系数标定（F-1118）在ADR11设置分度值，ADR12设置小数点，在ADR13设置用于标定的砝码重量，将重量显示切换到LC-1，输入功能码进入增益系数标定操作状态，重量显示闪烁。
加载设定的砝码，待重量显示稳定后按“RIGHT”键，增益系数标定结果自动存储到ADR07，标定结束后，按“FUN”键退出标定状态。
2#传感器增益系数标定（F-1218）在ADR11设置分度值，ADR12设置小数点，在ADR13设置用于标定的砝码重量，将重量显示切换到LC-2，输入功能码进入增益系数标定操作状态，重量显示闪烁。
加载设定的砝码，待重量显示稳定后按“RIGHT”键，增益系数标定结果自动存储到ADR09，标定结束后，按“FUN”键退出标定状态。
同时标定2个传感器的增益系数（F-1018）在ADR11设置分度值，ADR12设置小数点，在ADR13设置用于标定的砝码重量，输入功能码进入增益系数标定操作状态，重量显示闪烁。
加载设定的砝码，待重量显示稳定后按“RIGHT”键，增益系数标定结果自动存储到ADR07和ADR09，标定结束后，按“FUN”键退出标定状态。
注意：同时标定2个传感器的增益系数，要确保两个传感器上的载荷均匀，不偏载，每个传感器上的载荷为ADR13设置的重量值的一半。
四、地址参数424mA输出对应的重量值4320mA输出对应的重量值440参数修改禁止/允许， 0：禁止 1：允许五、接线端子接线端子定义：端子编号定义1屏蔽 1-SH2信号正 1-SN+3信号负 1-SN-4反馈负 1-4S5桥压负 1-EX-六、错误信息当仪表发生错误时，仪表会显示Err-XX的错误信息编码，X是0到7的数字，是1，2，4三个数值的组合相加结果，具体编码定义如下：Err-X X1：2#传感器输出信号过大2：2#传感器输出信号过小4：2#AD转换工作异常1：1#传感器输出信号过大2：1#传感器输出信号过小4：1#AD转换工作异常。
