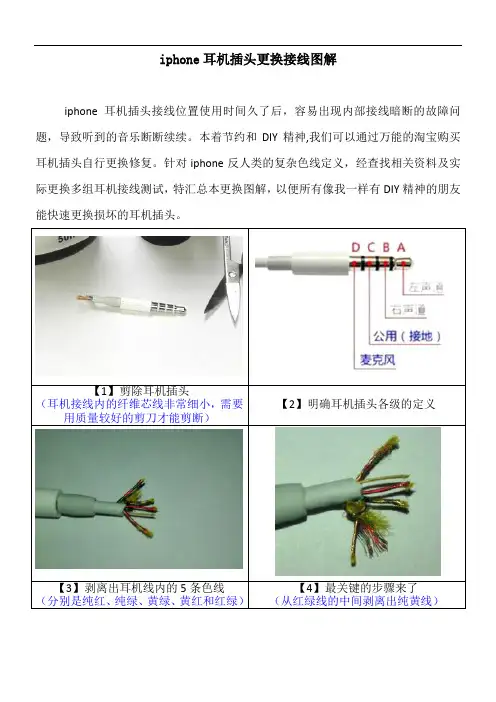

iphone耳机插头更换接线图解
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头
（耳机接线内的纤维芯线非常细小，需要
用质量较好的剪刀才能剪断）
【2】明确耳机插头各级的定义
【3】剥离出耳机线内的5条色线
（分别是纯红、纯绿、黄绿、黄红和红绿）
【4】最关键的步骤来了
（从红绿线的中间剥离出纯黄线）
剥离出来的各色线的定义是：纯绿（左声道线）
、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
【5】按图2耳机插头各级的定义逐一将
各色线焊接至耳机插头
【6】完全焊好后的样子
(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)
【7】焊好后在焊接位置上UV胶固化绝
缘或用热缩套管收缩绝缘
【8】完全美修复
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
教大家换耳机插头
教大家换耳机插头吧算是最简单的维修了
教大家换耳机插头吧算是最简单的维修了
需要的工具有：烙铁焊锡松香刀片配件插头热缩管
配件插头和损坏的原装插头
把原装插头剪了耳塞线剥皮绿色左边正极红色右边正极两根黄色是公共地线
给耳机线上焊锡这点很重要因为耳机线是漆包线不能直接焊接的很多朋友不会上锡切记不要火机烧要把耳机线浸到熔化的松香里
然后把沾有松香的耳机线浸到熔化的焊锡里大概5秒左右就可以
这是上好焊锡的耳机线
最长的是公共地端最短的是左边正极稍长一点的是右边正极
焊好后要把尾巴上的金属片夹紧
组装完毕
图片：
因为买来的插头不带热缩管所以需要自己去买很便宜大概一米一元买4毫米或者6毫米的就可剪成3厘米的长度刚刚好这样最后做好后会露出一部分对耳机线也能起到缓冲保护的作用。
最新35毫米耳机插座插头的结构和接线方式
35毫米耳机插座插头的结构和接线方式3.5毫米耳机插座插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON 都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
耳机插头及插座的接法
3、5毫米耳机插座插头得结构与接线方式一、3、5毫米前置音频插座得结构根据英特尔关于AC97前置音频接口得规范，机箱得前置音频而板采用两种3.5 毫米微型插座:1开关型得,2无开关型得，见下图:开关型得2与3,4与5端就是两个开关，当没有插头插入时2与3,4与5端就是 连通得，当插头插入时2与3,4与5端断开。
无开关得就就是没有3,4两个开关端。
3、5毫米插头一般可分为三芯与二芯两种，如下图:二芯插头三芯插头二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯 插头很少，所以麦克也用三芯插头。
耳机与麦克插头得接线定义如下图：麦克、耳机插头得接线如下图:2非开关型外环端 芯端caaS外芯中外环端 中坏端 芯端外坏端芯端1开关型耳机插头采用三芯得麦克插头还有两种接法，如下图:襄输入1芯端和中环短接作为麦克输入—I"訂麦克输入2中环和外坏短接作为地这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接得问题前置音频口得连接，耳机一般没有什么问题,麦克会经常出现问题，原因就是有 些机箱得前置麦克插座得接线方式不标准。
下图列出了标准接线与非标准接线得 区别：标准得接线有三条线:地线、麦克输入、麦克偏置。
非标准得有二条线:地线与麦克输入,把麦克偏置省了 o 非标准1就是把插座1、3短接，厂'■ * ----- 11一地 麦克输入C2H地麦克偏垃 麦克输入厂\ ---地 左声道 右声道——4V °F1——V_非标准2非标准3JI iark cunv%1Aim uir-- C/—麦克插头的接扶耳机（音箱）的接法AIJP MIC BIASAUD MIC INAUD_GND标准的非标准4AUD MIC INAUD MIC INI N非标准2就是3脚空着。
这两种得把MIC.IN 接到JAUD1得1脚就是可以使用得。
非标准3就是把2、3短接，这种插入标准插头得麦克肯定就是没有声音得，除非也用那种与之相 对应接法得非标准插头得麦克。
耳机插头及插座的接法
3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。
无开关的就是没有3，4两个开关端。
3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
苹果平板换耳机插孔教程
苹果平板换耳机插孔教程
苹果平板的最新型号是iPad Pro 2020，该款平板没有耳机插孔。
苹果在2016年推出的iPhone 7开始取消了耳机插孔，之后其
他设备也陆续取消了这一功能。
苹果推崇使用无线耳机，比如AirPods、AirPods Pro等，用户
可以通过蓝牙连接这些无线耳机来享受音乐和通话。
如果你有传统的有线耳机，你需要使用一个转接器来连接耳机和iPad Pro。
这个转接器是Lightning转3.5mm耳机插孔，你
可以通过这个转接器将有线耳机连接到iPad Pro的Lightning
接口上进行使用。
请注意，这个转接器是额外购买的，不会随iPad Pro一同提供。
你可以在苹果官方的网上商店或者其他电子产品零售商处购买到这个转接器。
使用的时候，你只需要将转接器的Lightning接口插入iPad
Pro的Lightning插口上，然后将耳机的3.5mm插头插入转接
器的3.5mm耳机插孔中即可。
这样就能够使用传统有线耳机
来听音乐或者通话了。
总结来说，苹果平板的耳机插孔在最新的型号（iPad Pro 2020）中已经取消了，但是你可以使用一个转接器来连接有线耳机和平板的Lightning接口。
iphone耳机插头更换接线图解
i p h o n e耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）
、纯黄色线（麦克风线）
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
耳机插头及插座地接法
3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。
无开关的就是没有3，4两个开关端。
3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
手机耳机接线图
手机耳机接线图四极耳机(插头上有四个级)一般多用于手机。
针对手机耳机：为了解答该问题，我们将耳机插头上的四个极从插头顶端到靠近电线塑胶部分依次定义为：“A、B、C、D”。
一、一般品牌的手机耳机：D为负极共用；A接左喇叭正极，经过喇叭后到达D（D为负极共用）；B接右喇叭正极，经过喇叭后到达D（D为负极共用）；C接麦克风正极，经过喇叭后到达D（D为负极共用）。
二、苹果iPhone手机耳机：C为负极共用；A接左喇叭正极，经过喇叭后到达C（C为负极共用）；B接右喇叭正极，经过喇叭后到达C（C为负极共用）；D接麦克风正极，经过喇叭后到达C（C为负极共用）。
三、俺用的山寨手机耳机：拆开后测量的电路图自己维修的玩家需要了解耳机的结构，并且会使用万用表及电烙铁。
耳机使用注意事项：1．最好不要在睡觉时配带耳机。
一般人绝对不可能一夜不动，时间长了，耳机线不是缠绕在脖子上就是两根线像麻花似的拧在一起，有的大耳机甚至外壳被压坏了。
2．使用耳机后要把耳机线上的汗水等擦掉。
这些人体分泌出来的东西，含有油脂什么的，是线材的隐形杀手。
时间久了，线材就会老化，最后导致开缝、断裂。
3．在使用耳机时最好不要吸烟。
谁都有不小心的时候，无论是耳机外壳、耳机线烫了，成百上千大洋你能不心疼？？？另外烟灰会进入到耳机外壳里粘在震膜上，时间久了声音就不对了。
4．使用前一定关小音量。
如果你的输出设备的音量过大，不仅震耳朵，轻者震膜褶皱。
重者把耳机的音圈烧毁。
5．耳机远离强磁。
单元的磁体磁性会下降，久而久之灵敏度就会下降！6．耳机远离潮湿。
耳机单元内的焊盘会上锈，电阻增大，你的耳机就会偏音。
7．插头部分。
有的朋友喜欢把mp3什么的放在裤兜里，插头出线部分很容易折，时间久了就会断线。
8．不要拆卸。
好奇心太强了，就弄开看看。
有的耳机很难拆开的，就是你弄开80%也坏了。
9．冬季最好不要在外面使用。
冬季冷，线材比较硬、脆，过度的折弯很容易弄断线材。
这时也不要对耳机线加热，高温会加速线材的老化。
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm 耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
iphone耳机插头更换接线图解
i p h o n e耳机插头更换
接线图解
Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
耳机插头及插座的接法
3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。
无开关的就是没有3，4两个开关端。
3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm 耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
完整版耳机插头及插座接法
3.5 毫米耳机插座插头的构造和接线方式一、 3.5 毫米前置音频插座的构造依据英特尔对于AC97 前置音频接口的规范，机箱的前置音频面板采纳两种3.5 毫米微型插座： 1 开关型的， 2 无开关型的，见下列图：开关型的 2 和 3，4 和 5 端是两个开关，当没有插头插入时， 2 和 3，4 和 5 端是连通的，当插头插入时 2 和 3，4 和 5 端断开。
无开关的就是没有 3，4 两个开关端。
3.5 毫米插头一般可分为三芯和二芯两种，以下列图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
此刻二芯插头极少，因此麦克也用三芯插头。
耳机和麦克插头的接线定义以下列图：麦克、耳机插头的接线以下列图：采纳三芯的麦克插头还有两种接法，以下列图：这类接法没有麦克偏置，假如与麦克插座接线配合不正确。
会不好用。
3、前置麦克连结的问题前置音频口的连结，耳机一般没有什么问题，麦克会常常出现问题，原由是有些机箱的前置麦克插座的接线方式不标准。
下列图列出了标准接线与非标准接线的差别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准 1 是把插座 1、3 短接，非标准 2 是 3 脚空着。
这两种的把MIC_IN 接到 JAUD1的 1 脚是能够使用的。
非标准 3 是把 2、3 短接，这类插入标准插头的麦克一定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及 AUD_VCC/HP_ON都要成对障蔽，同时这些线还要组合在一同外层障蔽。
参照下列图：国内的机箱看不到有切合这类标准的前置音频线。
这类标准的音频线会减少扰乱，降低噪声。
市场主流低端的6（5.1 ）声道主板一般配置 3 个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔经过软件设置能够供给 4- 或 6- 声道模拟音频输出功能。
精选-iphone耳机插头更换接线图解
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头（耳机接线内的纤维芯线非常细小，需要用质量较好的剪刀才能剪断）【2】明确耳机插头各级的定义【3】剥离出耳机线内的5条色线（分别是纯红、纯绿、黄绿、黄红和红绿）【4】最关键的步骤来了（从红绿线的中间剥离出纯黄线）剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）【5】按图2耳机插头各级的定义逐一将各色线焊接至耳机插头【6】完全焊好后的样子(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)【7】焊好后在焊接位置上UV胶固化绝缘或用热缩套管收缩绝缘【8】完全美修复我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
Iphone耳机修理接线图
Iphone4/4S线控带没耳机接线图
（Iphone耳机原理图）
有些童鞋的Iphone4/4S心空耳机坏掉了，只能一边响，不知道怎么办？？？接下来我就给大家好好探讨一下：
第一次根据常见耳机的接线方式接，结果没有成功，无论听歌还是打电话声音都很虚。
百度相关接线图，始终没有找到，只好自力更生。
之后利用万用表测试其他童鞋的同款耳机，终于得到了准确的接线图。
根据接线图接好线之后，耳机正常。
接线图放下面，可以点击看大图，希望能帮上一些童鞋的忙。
哈哈。
图中控制极的耳机线是白色线，公共极的线是黄铜色，右声道是红色线，左声道是蓝绿色线。
另外，说明一下Iphone4/4S都可以通用。
顺便说一下这个耳机使用的两点方法：耳机线控在电话来时，按一下接听；在听音乐的时候，按一下是暂停或恢复播放。
在听音乐时，按两下是下一首歌。
另外，大概试了一下，发现Iphone的耳机可以用在黑莓上，打电话和放音乐都可以控制，只是按两下不能播放下一首。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm 耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接
所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
下面是诺基亚、摩托罗拉ME722、线控耳机接线图，一般安卓耳机听起来只有伴奏，可拆开把黑、黄两线对调改装。
