平面磨作业指导书

平面磨作业指导书一、引言平面磨作业是一种常见的金属加工工艺，主要用于加工金属材料表面的平整度和光洁度。

本指导书旨在提供详细的作业指导，确保作业人员能够正确、安全地进行平面磨作业。

二、作业准备1. 确保作业区域安全，清理杂物和障碍物，确保通风良好。

2. 检查磨床的工作台、磨盘和磨轮是否完好无损，如有损坏应及时更换。

3. 确保磨床的电源和电气设备正常工作，接地良好。

4. 检查磨床的润滑系统是否正常工作，润滑油是否充足。

5. 穿戴好个人防护装备，包括护目镜、耳塞、手套等。

三、操作步骤1. 将待加工的工件放置在磨床的工作台上，调整工件的位置和夹紧方式，确保工件稳固固定。

2. 启动磨床，调整磨盘和磨轮的转速、进给速度和磨削深度，根据工件的材料和要求进行合理的设置。

3. 确保磨盘和磨轮与工件接触的平面垂直，调整磨床的倾斜角度和磨盘的倾斜角度，使其与工件的表面保持垂直接触。

4. 开始磨削操作，根据需要进行多次磨削，每次磨削后应进行检查，确保磨削效果和尺寸精度符合要求。

5. 在磨削过程中，根据需要进行切削液的喷洒，以降低磨削温度和减少磨削力。

6. 定期检查磨盘和磨轮的磨损情况，及时更换磨盘和磨轮，确保磨削效果和质量。

7. 磨削结束后，关闭磨床，清理工作台和磨盘，确保磨床的清洁和整洁。

四、安全注意事项1. 在进行平面磨作业时，应戴上护目镜，以防止金属屑或磨粒飞溅伤害眼睛。

2. 在磨削过程中，应保持集中注意力，避免分心或疲劳操作，以防发生意外事故。

3. 磨床的工作台和磨盘在运转时会产生较大的噪音，作业人员应佩戴耳塞，以保护听力。

4. 磨削过程中，应避免将手部或其他身体部位靠近磨盘和磨轮，以免发生伤害。

5. 在更换磨盘和磨轮时，应先切断电源，确保磨床完全停止运转后再进行操作。

6. 磨床的润滑系统应定期检查和维护，确保其正常工作，避免润滑不良导致的故障和事故。

五、常见问题及解决方法1. 磨削表面粗糙度超过要求：可能是磨盘磨损严重，需要更换磨盘；也可能是磨轮磨削力过大，需要调整磨削参数。

平面磨作业指导书

平面磨作业指导书一、任务背景和目的平面磨作业是一种常见的金属加工技术，它能够通过去除工件表面的不平整部分，使其达到一定的平整度和精度要求。

本指导书的目的是为了提供一份详细的平面磨作业指导，帮助操作人员正确进行平面磨作业，确保作业的质量和效率。

二、作业准备1. 检查设备：确保磨床和磨石等设备处于正常工作状态，检查磨石是否磨损严重，如有需要及时更换。

2. 准备工件：清洁工件表面，确保没有杂质和油污，以免影响磨削效果。

3. 选择磨削参数：根据工件材料和要求的精度，选择适当的磨削参数，如切削速度、进给量和磨削深度等。

三、作业步骤1. 调整工件夹持：将工件夹持在磨床上，确保夹持牢固，避免磨削过程中工件的移动或晃动。

2. 磨石修整：使用修整器对磨石进行修整，使其表面平整且与工件接触面充分接触。

3. 磨削初始位置设定：将磨石置于工件上方，调整初始位置，使磨石与工件接触时的切削量最小。

4. 开始磨削：启动磨床，逐渐降低磨石与工件的距离，开始进行磨削。

根据需要，可以采用单向或双向磨削。

5. 监控磨削过程：监控磨削过程中的切削力、磨削温度和表面质量等指标，及时调整磨削参数，确保作业质量。

6. 完成磨削：根据工件要求的精度和平整度，确定磨削的次数和深度，直到达到要求为止。

7. 清洁工作：作业结束后，清洁磨床和磨石，清理工作区域，确保下次使用时的卫生和安全。

四、安全注意事项1. 佩戴个人防护装备：在进行平面磨作业时，必须佩戴适当的个人防护装备，如护目镜、防护手套和防护服等。

2. 注意机器安全：在操作磨床时，要注意机器的安全操作规程，避免发生意外事故。

3. 防止磨尘积聚：磨削过程中会产生大量的磨尘，要及时清理，避免磨尘积聚引起的安全隐患。

4. 避免过度磨削：磨削过度可能会导致工件变形或磨损过快，要根据工件要求合理控制磨削深度和次数。

五、作业质量控制1. 表面平整度：使用测量工具，如平板尺或游标卡尺等，测量磨削后工件表面的平整度，确保其在允许范围内。

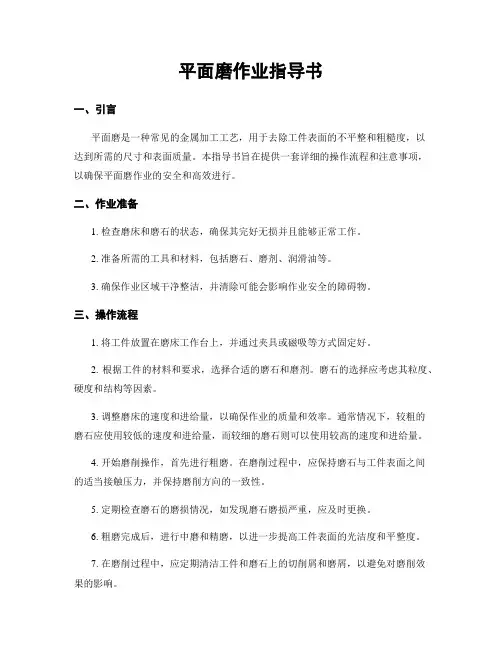

平面磨作业指导书

平面磨作业指导书一、引言平面磨是一种常见的金属加工工艺，用于去除工件表面的不平整和粗糙度，以达到所需的尺寸和表面质量。

本指导书旨在提供一套详细的操作流程和注意事项，以确保平面磨作业的安全和高效进行。

二、作业准备1. 检查磨床和磨石的状态，确保其完好无损并且能够正常工作。

2. 准备所需的工具和材料，包括磨石、磨剂、润滑油等。

3. 确保作业区域干净整洁，并清除可能会影响作业安全的障碍物。

三、操作流程1. 将工件放置在磨床工作台上，并通过夹具或磁吸等方式固定好。

2. 根据工件的材料和要求，选择合适的磨石和磨剂。

磨石的选择应考虑其粒度、硬度和结构等因素。

3. 调整磨床的速度和进给量，以确保作业的质量和效率。

通常情况下，较粗的磨石应使用较低的速度和进给量，而较细的磨石则可以使用较高的速度和进给量。

4. 开始磨削操作，首先进行粗磨。

在磨削过程中，应保持磨石与工件表面之间的适当接触压力，并保持磨削方向的一致性。

5. 定期检查磨石的磨损情况，如发现磨石磨损严重，应及时更换。

6. 粗磨完成后，进行中磨和精磨，以进一步提高工件表面的光洁度和平整度。

7. 在磨削过程中，应定期清洁工件和磨石上的切削屑和磨屑，以避免对磨削效果的影响。

8. 完成磨削后，使用合适的检测工具对工件表面进行检查，以确保其达到所需的尺寸和表面质量。

四、安全注意事项1. 在进行平面磨作业前，必须佩戴合适的个人防护装备，如安全眼镜、耳塞、手套等。

2. 在操作磨床时，应确保手部和衣物远离磨石和运动部件，以防止意外伤害。

3. 在更换磨石或进行维修保养时，必须先切断电源，并等待磨床完全停止运转后才能进行操作。

4. 在磨削过程中，应避免过度施加力量，以免引起磨床过载或磨石破裂的危险。

5. 定期检查磨床的电气设备和安全装置，确保其正常工作并及时维修或更换损坏的部件。

五、常见问题及解决方法1. 磨削过程中出现磨石堵塞的情况，可停机清理磨石表面的切削屑和磨屑。

2. 工件表面出现不均匀磨削或划痕的情况，可能是磨石磨损不均匀或磨削参数设置不当，可更换磨石或调整磨削参数。

平面磨作业指导书

平面磨作业指导书一、引言平面磨作业是一种常见的金属加工工艺，用于将工件表面进行磨削，以达到平整、光滑和精确的效果。

本指导书旨在提供一套详细的操作步骤和注意事项，以确保平面磨作业的质量和安全。

二、准备工作1. 设备准备- 确保平面磨床的工作台、磨石和刀具等设备完好无损。

- 检查磨石的磨损情况，如有磨损严重或破损的情况应及时更换。

- 检查磨床的电源和电气系统，确保正常运行。

2. 工件准备- 清洁工件表面，确保无杂质和油污。

- 测量工件的尺寸和平面度，确定磨削的目标要求。

三、操作步骤1. 调整磨石位置- 将磨石移至工作台中央位置，并用螺丝固定。

- 调整磨石高度，使其与工件表面接触。

2. 设定磨削参数- 根据工件材料和要求，选择合适的磨削速度、进给速度和深度。

- 预估磨削时间，确保在合理范围内完成作业。

3. 开始磨削- 打开磨床电源，启动主轴和进给系统。

- 将工件放置在工作台上，并用磁力吸盘或夹具固定。

- 缓慢降低磨石，使其与工件表面轻轻接触。

- 按磨削方向均匀移动磨石，保持适当的进给速度。

- 观察磨削效果，根据需要进行微调。

4. 检查磨削质量- 停止磨削，将工件取下并清洁表面。

- 使用测量工具检查磨削后的尺寸和平面度，与目标要求进行比对。

- 如有需要，可进行二次磨削或调整磨削参数。

5. 清洁和维护- 关闭磨床电源，清理工作区域。

- 清洁磨石和刀具，存放在干燥通风的地方。

- 定期检查磨床的润滑系统和传动部件，确保正常运行。

四、安全注意事项1. 佩戴个人防护装备，如安全眼镜、防护手套和防护面罩。

2. 熟悉磨床的操作规程和紧急停机装置的位置。

3. 不要戴手套操作磨床，以免发生危险。

4. 注意磨石的磨损情况，如有破损应及时更换。

5. 确保工件固定牢固，避免其滑动或脱落。

6. 避免长时间连续操作，应适时休息，防止疲劳导致事故发生。

五、总结平面磨作业是一项需要技术和经验的工艺，正确的操作步骤和注意事项对于保证磨削质量和操作安全至关重要。

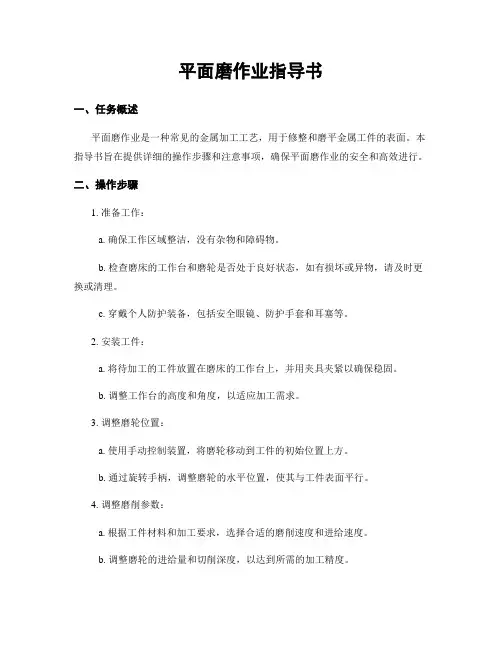

平面磨作业指导书

平面磨作业指导书一、任务概述平面磨作业是一种常见的金属加工工艺，用于修整和磨平金属工件的表面。

本指导书旨在提供详细的操作步骤和注意事项，确保平面磨作业的安全和高效进行。

二、操作步骤1. 准备工作：a. 确保工作区域整洁，没有杂物和障碍物。

b. 检查磨床的工作台和磨轮是否处于良好状态，如有损坏或异物，请及时更换或清理。

c. 穿戴个人防护装备，包括安全眼镜、防护手套和耳塞等。

2. 安装工件：a. 将待加工的工件放置在磨床的工作台上，并用夹具夹紧以确保稳固。

b. 调整工作台的高度和角度，以适应加工需求。

3. 调整磨轮位置：a. 使用手动控制装置，将磨轮移动到工件的初始位置上方。

b. 通过旋转手柄，调整磨轮的水平位置，使其与工件表面平行。

4. 调整磨削参数：a. 根据工件材料和加工要求，选择合适的磨削速度和进给速度。

b. 调整磨轮的进给量和切削深度，以达到所需的加工精度。

5. 开始磨削：a. 启动磨床，并逐渐降低磨轮到工件表面的距离，直至接触。

b. 通过手动控制装置，控制磨轮的运动轨迹，保持均匀的磨削力和速度。

c. 按照预定的路径和方向进行磨削，确保整个工件表面均匀磨削。

6. 检查加工质量：a. 定期停机检查工件表面的磨削情况，确保加工质量达到要求。

b. 如发现磨削不均匀或存在其他问题，请及时调整磨削参数或更换磨轮。

7. 完成作业：a. 在磨削结束后，关闭磨床并等待磨轮完全停止旋转。

b. 将加工好的工件取下，并进行必要的清洁和检查。

三、注意事项1. 操作人员必须经过专业培训，并熟悉磨床的操作规程和安全注意事项。

2. 在操作过程中，严禁戴手套，以免被磨轮卷入造成伤害。

3. 注意磨削过程中的磨屑产生，及时清理工作区域，避免磨屑堆积引发安全事故。

4. 注意磨削过程中的温度变化，避免因过热引起工件变形或磨削质量下降。

5. 如遇到异常情况或设备故障，请及时停机检查，并寻求专业人员的帮助。

四、总结平面磨作业是一项需要技术和经验的工艺，正确的操作步骤和注意事项对于保证加工质量和操作人员的安全至关重要。

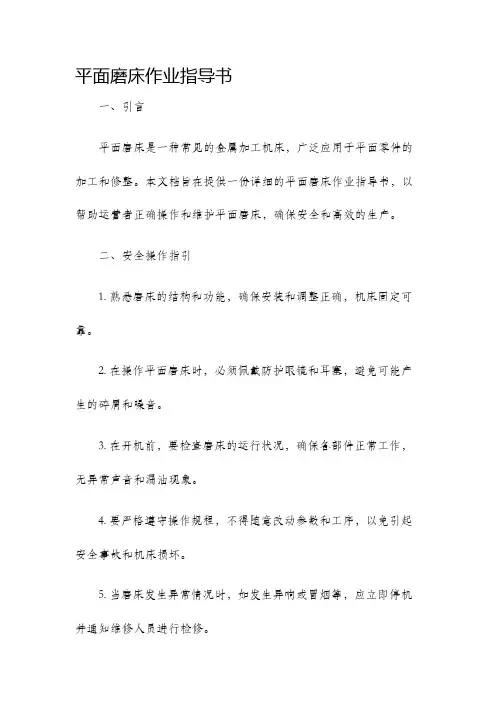

平面磨床作业指导书

平面磨床作业指导书
一、引言
平面磨床是一种常见的金属加工机床，广泛应用于平面零件的加工和修整。

本文档旨在提供一份详细的平面磨床作业指导书，以帮助运营者正确操作和维护平面磨床，确保安全和高效的生产。

二、安全操作指引
1. 熟悉磨床的结构和功能，确保安装和调整正确，机床固定可靠。

2. 在操作平面磨床时，必须佩戴防护眼镜和耳塞，避免可能产生的碎屑和噪音。

3. 在开机前，要检查磨床的运行状况，确保各部件正常工作，无异常声音和漏油现象。

4. 要严格遵守操作规程，不得随意改动参数和工序，以免引起安全事故和机床损坏。

5. 当磨床发生异常情况时，如发生异响或冒烟等，应立即停机并通知维修人员进行检修。

6. 操作人员要时刻保持集中注意力，不得分心或擅离岗位。

三、操作步骤
1. 准备工作
a. 检查并确保工件和夹具的准备工作已完成，确保夹紧装置可靠。

b. 检查磨石的选择和安装情况，选择合适的磨石并正确安装在磨石主轴上。

c. 检查磨床的润滑系统，确保润滑油的充足和正常流通。

2. 首次调整
a. 打开主电源，打开磨床控制设备，确保设备和仪表的正常工作。

b. 执行机床自动调整程序，根据工件要求，调整磨石和工作台的位置、速度和进给量。

c. 检查调整结果，并进行必要的微调，确保工件加工精度和表面质量达到要求。

平面磨作业指导书

平面磨作业指导书一、引言平面磨作业是一种常见的金属加工工艺，用于加工金属工件的平面表面，以达到提高工件精度和表面质量的目的。

本指导书旨在提供一套详细的操作步骤和注意事项，以帮助操作人员正确进行平面磨作业。

二、作业准备1. 确定作业工件：根据工艺要求和实际生产需求，选择需要进行平面磨的工件。

2. 准备磨削设备：确保磨床的工作台和磨轮等设备处于良好状态，能够正常运行。

3. 准备磨削工具：根据工件材料和加工要求，选择合适的磨轮和磨料，确保其质量良好。

三、操作步骤1. 调整磨床：根据工件的尺寸和要求，调整磨床的工作台高度和角度，使其与磨轮保持合适的接触。

2. 安装磨轮：将选定的磨轮安装到磨床的主轴上，并确保其固定可靠，不会产生松动或偏移。

3. 调整磨削参数：根据工件材料和加工要求，调整磨床的转速、进给速度和磨削深度等参数，以确保磨削效果和工件质量。

4. 开始磨削：将待加工工件放置在磨床的工作台上，并通过手动或自动控制启动磨床，开始磨削操作。

5. 监控加工过程：在磨削过程中，及时观察工件的磨削状态和表面质量，根据需要进行调整和修正。

6. 完成磨削：当工件达到要求的尺寸和表面质量后，停止磨削操作，并关闭磨床。

四、注意事项1. 安全操作：操作人员应佩戴符合要求的个人防护装备，遵守磨床的安全操作规程，确保人身安全。

2. 设备维护：定期检查和维护磨床设备，保持其正常运行和良好状态。

3. 磨削液使用：根据工件材料和磨削要求，选择合适的磨削液，并按照要求进行使用和更换。

4. 加工环境控制：保持磨削作业区域的清洁和整洁，避免杂物和灰尘对加工质量的影响。

5. 质量检查：完成磨削后，对加工后的工件进行质量检查，确保其达到要求的尺寸和表面质量。

五、常见问题及解决方法1. 磨削过程中出现磨轮磨损过快的情况：可能是磨削参数设置不当，调整磨削深度和进给速度等参数。

2. 工件表面出现磨削痕迹或不均匀的情况：可能是磨床和磨轮的调整不准确，重新调整磨床和磨轮的位置和角度。

平面磨床作业指导书

平面磨床作业指导书
一、目的
规范磨床操作，确保磨削加工正常运行。

二、范围
平面磨床操作人均适之
三、定义
无
四、职责
磨床员工选以下内容正确操作，做好设备日常清洁保养和维护工作。

五、作业内容
5.1开机：
5.1.1加工前确认平台是否水平
5.1.2认真对照生产工艺。

确认好需加工的各项数据，以防误导。

5.1.3选择适当砂轮；打开电源，启动砂轮，修正砂轮，进入作业状态。

5.2 测量欲加工产品，确认产品加工预留量；双面预留量一般为
0.2-0.3mm左右，单面预留量一般为0.1-0.15mm。

5.3将产品正确摆放在磁盘磁线区域内，打开磁盘开关，检查产品是否充分吸附在磁盘上。

5.4粗磨平面，每次进给量为0.02mm，并考虑为精磨留预留量，精磨预留量一般控制0.04mm。

所放的预留量应考虑精磨时是否能彻底消除产品变形情况。

5.5精磨平面，每次进给量为0.005mm；精磨结束后，将产品整齐摆放在产品盒中。

5.6产品需要加工两面平面时，先磨一面平面，磨削时应注意为二面平面留预留量0.1-0.15mm；一面磨削结束后，下盘清洗，磁盘清理干净后把磨后平面放到磁盘上摆平，磨削二面平面。

5.7一盘产品磨削结束后，岗位工应挑出磨不平的产品。

5.8 生产过程中，砂轮修正频次为每磨两盘产品修一次砂轮。

5.9 加工时，要仔细确认，防止工件碰刀，撞刀，打飞机。

5.10加工后，对产品做一次全面自检，确认OK后，方可转入下道工序。

编制：审核：批准：。

平面磨床作业指导书

平面磨床作业指导书一、概述平面磨床是一种用于平面加工的机床，广泛应用于工业生产中。

本作业指导书旨在提供平面磨床的操作步骤、注意事项以及常见故障的解决方法，能够帮助操作者正确、安全地使用平面磨床进行工作。

二、操作步骤1. 准备工作在开始使用平面磨床之前，需要做好以下准备工作：- 检查磨床的电源是否正常接通，并确保电压稳定；- 检查磨床的各个零部件是否装配正确，没有松动或损坏的情况；- 准备好需要加工的工件，并检查其平整度；- 准备好磨削液，并按需进行添加。

2. 安全操作使用平面磨床时，务必遵守以下安全操作规定：- 在操作平面磨床时，必须佩戴防护眼镜、手套和安全鞋等必要的个人防护装备；- 禁止将手指或其他身体部位靠近磨床砂轮；- 在操作过程中，严禁使用损坏或佩戴不当的工具；- 操作者必须有足够的经验和技能，或在专业人员的指导下进行操作；- 在切削过程中，严禁用手去直接接触砂轮。

3. 操作流程根据具体需求，平面磨床的操作流程可以分为以下几个步骤：(1) 调整工件夹持根据需要加工的工件，选择合适的工件夹具，并将工件牢固夹持在工件夹具上。

确保工件夹持牢固稳定，避免在砂轮切削时产生震动。

(2) 砂轮研磨将砂轮与工件接触，并根据所需加工的表面要求调整砂轮的高度和倾斜角度。

确保砂轮与工件的接触均匀，避免出现划痕或不均匀的情况。

(3) 开始磨削启动平面磨床，调整工作台和操作手轮，控制砂轮的研磨速度和精度。

在磨削过程中，注意观察工件表面的变化，并根据需要适时调整研磨参数。

(4) 完成加工磨削结束后，关闭平面磨床，并进行工件的质量检查。

检查工件表面的平整度、光洁度和尺寸精度，如有不符合要求的地方，可进行二次加工。

三、常见故障及解决方法在使用平面磨床过程中，可能会遇到一些常见的故障，以下是一些常见故障及其解决方法：1. 砂轮过热可能原因：- 砂轮过于紧固或松动；- 砂轮研磨速度过快；- 磨削液不足或不合适。

解决方法：- 调整砂轮的紧固程度，确保砂轮与砂轮主轴之间的间隙适当；- 降低砂轮研磨速度，避免过快磨削；- 适时添加磨削液，并确保选择合适的磨削液。

平面磨床作业指导书

平面磨床作业指导书昆山金之胜精密模具厂WIQ-01三级文件版本页码A1平面磨床作业指导书本指导书的目的是规范磨床操作，确保磨削加工正常运作。

适用于所有磨床操作人员。

磨床操作人员需按以下内容正确合理操作，包括设备的清洁保养和维护工作。

开机前，磨床操作人员需确认平台是否水平，认真分析图面，确认每个数字是否相符，审图过程要确认好基准的标数超点。

选用适当砂轮，平面研磨加工。

在所备材料外围（六面体）尺寸要留有足够余量，一般性预留0.5mm左右。

粗磨平面时，需根据材料不同控制精磨时所留量。

精磨平面时，砂轮需细而光冷却液要充分，磨到工件上要不烧刀为最佳节省状态。

磨好平面去除周边毛刺，将工件装上平口虎钳上磨出直角，一般在平口虎钳上开好粗后精磨时采用A＋B＋A形式，即见光平口虎钳一边面再光另一面。

最后再光平口虎钳那个面。

将工件从虎钳取下后，去除毛刺。

放在平台上用千分表校检直角。

确认OK后，方可将外围尺寸磨到位，若直角不行，则以后步骤难以进行加工。

加工中，要仔细确认，防止工件碰刀，撞刀，打飞机，千万要小心图面数据与电子尺所拉的数据是否一致，勿拉错数。

在精加工时，根据所需要加工的条件，而选择不同的砂轮及各类治具。

如加工小斜度采用100K以上的砂轮直接用斜度成型器修制加工。

加工斜度较小而斜面较长的斜度，如滑块，斜后块之类的工件，则采用46K砂轮利用摆正弦平台来加工。

有必要可以再用∮3的修刀进行精修，注意要保持修刀的锋利度，以免影响槽的质量。

4.5.6加工1mm以上的直槽时，首先要选择好合适的砂轮，一般采用80K以下的砂轮，并且要保证砂轮的质量。

然后使用∮10或∮6的修刀进行粗修，留有足够的余量，再用∮3的修刀进行精修，注意要保持修刀的锋利度，以免影响槽的质量。

同时，加工直槽时要注意控制深度和宽度，以免影响工件的质量。

4.5.7加工斜槽时，要首先确定斜槽的角度和深度，然后选择合适的砂轮和修刀进行加工。

一般采用80K以下的砂轮，并使用∮10或∮6的修刀进行粗修，留有足够的余量，再用∮3的修刀进行精修。

平面磨作业指导书

平面磨作业指导书一、引言平面磨作业是一种常见的金属加工工艺，用于去除工件表面的不平整部份，使其达到所需的精度和光洁度。

本指导书旨在提供详细的操作步骤和注意事项，以确保平面磨作业的安全和有效进行。

二、操作步骤1. 准备工作a. 确保操作区域干净整洁，无杂物和障碍物。

b. 确保磨床和磨具的工作台面平整，无明显磨损或者损坏。

c. 检查磨具的磨粒是否符合要求，如有磨损或者损坏应及时更换。

d. 确保磨床的电源和电气设备正常工作，无故障。

2. 调整工件夹持装置a. 根据工件的形状和尺寸选择合适的夹具。

b. 将工件固定在夹具上，并确保夹持坚固。

c. 调整夹具的位置和角度，使工件与磨具的接触面平行。

3. 调整磨削参数a. 根据工件材料和要求的加工精度，选择合适的磨削速度和进给速度。

b. 调整磨削深度，根据工件的实际情况进行适当设置。

c. 根据工件的硬度和磨削要求，选择合适的磨具类型和磨粒尺寸。

4. 开始磨削a. 打开磨床的电源，启动磨削主轴，并确保磨具和工件之间的间隙适当。

b. 慢慢降低磨削头，使其与工件接触，开始磨削。

c. 控制磨削速度和进给速度，确保磨削过程平稳进行。

d. 定期检查磨削效果，根据需要进行调整。

5. 完成磨削a. 当工件表面达到要求的精度和光洁度时，住手磨削。

b. 关闭磨床的电源，住手磨削主轴的运转。

c. 清理磨削区域，清除磨屑和废料。

d. 检查磨具和磨床的磨损情况，如有需要，及时更换或者维修。

三、注意事项1. 操作人员必须戴上适当的防护设备，包括安全眼镜、耳塞、手套等。

2. 操作人员应熟悉磨床的操作规程和安全注意事项，并遵守相关规定。

3. 在进行磨削操作时，应保持专注和集中注意力，避免分心或者疲劳。

4. 磨削过程中，禁止将手或者其他物体挨近磨具和工件的接触面。

5. 如发现磨削过程中浮现异常情况，如磨具卡住或者磨削过程不稳定等，应即将住手操作，并及时报告维修人员。

6. 定期检查和维护磨床和磨具，确保其正常工作和使用寿命。

平面磨作业指导书

平面磨作业指导书一、引言平面磨是一种常见的金属加工工艺，用于加工金属工件的平面，以达到平整、光滑和精确的效果。

为了确保磨削工作的安全、高效和质量，本指导书旨在提供详细的操作步骤和注意事项。

二、操作步骤1. 准备工作1.1 确保磨床和磨石的安全性能良好，无损坏和松动现象。

1.2 检查磨石的磨损情况，如有磨损严重的情况应及时更换。

1.3 确保操作人员佩戴好个人防护装备，如安全眼镜、手套和耳塞等。

2. 调整磨床2.1 根据工件的尺寸和要求，调整磨床的工作台高度和角度。

2.2 确保磨床的进给量和退刀量合适，以避免过度磨削或不足磨削。

2.3 调整磨床的磨削速度和进给速度，以适应不同的工件材料和加工要求。

3. 安装工件3.1 清洁工件表面，确保无杂质和油污。

3.2 使用专用夹具或磁力吸盘将工件固定在磨床的工作台上。

3.3 确保工件固定牢固，避免在磨削过程中发生移动或倾斜。

4. 进行磨削4.1 打开磨床的电源，启动磨石的旋转。

4.2 调整磨床的进给手轮，使磨石缓慢接触工件表面。

4.3 通过旋转工作台和移动磨床床身，使磨石均匀地磨削整个工件表面。

4.4 注意观察磨削过程中的磨屑排出情况，避免堆积和影响磨削效果。

4.5 根据工件的要求，进行必要的磨削修整和去毛刺处理。

5. 完成磨削5.1 停止磨石的旋转，关闭磨床的电源。

5.2 使用刷子和气枪清理磨削区域，将磨屑和杂质清除干净。

5.3 检查磨削后的工件表面，确保平整度和光洁度符合要求。

5.4 拆卸并清洗磨石，存放在干燥、清洁的地方。

三、注意事项1. 操作人员必须经过专业培训，并具备相关的操作经验。

2. 在进行磨削操作前，应仔细阅读并理解磨床的操作说明书。

3. 在操作过程中，严禁戴手套操作，以免被卷入磨石造成伤害。

4. 磨削过程中，应时刻关注磨床的工作状态，如有异常应立即停机检查。

5. 磨削过程中，应保持工作区域整洁，防止杂物干扰操作和引发安全事故。

6. 磨削后的工件应进行检验，如有不合格情况应及时调整和修复。

平面磨床作业指导书

平面磨床作业指导书平面磨床作业指导书（上）一、前言平面磨床作业是金属加工中的重要工序之一。

平面磨床的作用是通过磨削加工，将工件表面的不平整部分去除，使其达到设计要求的尺寸和表面粗糙度。

本指导书将详细介绍平面磨床的操作流程和注意事项，帮助操作人员正确、安全地进行平面磨床作业。

二、平面磨床的组成和工作原理1. 平面磨床的组成平面磨床主要由床身、磨头、主轴、工作台、导轨、润滑系统和控制系统等部分组成。

床身是整个磨床的支撑结构，保证磨削过程的稳定性；磨头是磨削的主要部分，包括磨石和磨盘；主轴是磨削力的传递装置，将电机的动力传输到磨盘上；工作台是安放工件的平台，用于调整工件的位置和姿态；导轨是工作台的导向装置，使工作台能够准确地移动；润滑系统用于提供磨削过程中的润滑和冷却剂；控制系统用于控制磨削过程的参数和运行状态。

2. 平面磨床的工作原理平面磨床利用磨削石与工件表面的相对运动，消除工件表面的凹凸不平。

在磨削过程中，磨削石的高速旋转产生切削力，将工件表面的材料磨削掉。

通过不断移动工件和磨削石，可以逐步磨削到设计要求的尺寸和表面粗糙度。

三、平面磨床的操作流程1. 检查磨床和工件开始磨床作业前，首先要检查磨床和工件的状态。

检查磨床是否正常运转，各部件是否良好。

检查工件是否安全固定在工作台上，无松动和滑动现象。

2. 调整磨削参数根据工件的材质和要求，调整磨削参数。

包括磨削深度、进给速度、磨削速度等参数的调整。

不同的工件要求不同的磨削参数，操作人员需根据实际情况进行调整。

3. 启动磨床在调整好参数后，可以启动磨床。

按照磨床的启动顺序操作，确保磨床的各个部分正常运转。

启动后，观察磨石和工件的相对运动情况，确保运动平稳、无明显振动。

4. 定位工件将工件放置在工作台上，并根据需要调整工作台的位置和姿态。

通过工作台的调整，使得磨削石和工件表面能够充分接触，确保磨削效果的一致性。

5. 开始磨削确认工件位置和姿态调整合适后，可以开始磨削。

平面磨作业指导书

平面磨作业指导书一、引言平面磨作业是一种常见的金属加工工艺，用于加工金属工件的平面表面，以达到精确尺寸和光洁度的要求。

本指导书旨在提供详细的操作步骤和注意事项，以确保平面磨作业的顺利进行。

二、作业准备1. 工具和设备准备- 平面磨床：确保床身平稳，工作台平面度符合要求。

- 磨轮：选择适合工件材料和加工要求的磨轮，检查磨轮是否损坏。

- 磨剂：根据工件材料选择合适的磨剂，并加入磨床冷却液中。

- 测量工具：如千分尺、游标卡尺等，用于测量工件尺寸。

- 个人防护设备：戴好安全帽、护目镜、防尘口罩和耳塞等。

2. 工件准备- 清洁工件表面，去除杂质和油污。

- 检查工件尺寸和平面度，确保满足要求。

三、操作步骤1. 调整磨床- 打开磨床电源，确保电源线连接良好。

- 调整工作台高度，使其与磨轮中心线平行。

- 调整磨轮速度和进给速度，根据工件材料和加工要求进行选择。

2. 安装磨轮- 将磨轮安装在磨床主轴上，确保固定牢固。

- 检查磨轮的转动方向是否与磨床标志一致。

3. 调整磨剂和冷却液- 根据工件材料和加工要求，选择合适的磨剂，并按比例加入磨床冷却液中。

- 调整冷却液的流量和温度，确保磨削过程中工件和磨轮的温度适宜。

4. 开始磨削- 将工件放置在磨床工作台上，固定好。

- 打开磨床电源，启动磨轮和进给系统。

- 调整进给速度和磨削深度，开始磨削。

- 注意观察磨削过程中的工件表面和磨轮状态，及时调整进给速度和磨削深度。

5. 磨削结束- 磨削至工件平面满足要求后，停止磨床和进给系统。

- 关闭磨床电源，清理磨床和工作台，保持整洁。

四、注意事项1. 安全操作- 在进行平面磨作业时，必须佩戴个人防护设备，确保安全。

- 禁止戴手套进行操作，以免被卷入磨轮造成伤害。

- 注意磨床和磨轮的转速和进给速度，避免超过其额定值。

2. 磨轮选择- 根据工件材料和加工要求，选择合适的磨轮。

- 检查磨轮是否损坏，如有损坏应及时更换。

3. 冷却液使用- 在磨削过程中，冷却液的使用十分重要，能够降低工件和磨轮的温度，减少磨削热量。

平面磨作业指导书

平面磨作业指导书标题：平面磨作业指导书引言概述：平面磨是一种常见的金属加工方法，通过磨削工具对工件表面进行加工，以达到一定的精度和表面质量。

本文将为您详细介绍平面磨作业的指导书，匡助您掌握平面磨的操作技巧和注意事项。

一、设备准备1.1 磨床准备：确保磨床的各项功能正常，磨轮安装坚固，磨床平稳运转。

1.2 磨削液准备：根据工件材料和磨削要求选择合适的磨削液，并保持磨削液清洁。

1.3 夹具准备：选择合适的夹具固定工件，确保工件在磨削过程中不会挪移或者晃动。

二、工件夹持2.1 选择合适的夹具：根据工件形状和尺寸选择合适的夹具，确保工件夹持坚固。

2.2 调整夹具位置：将工件放置在夹具上，并调整夹具位置，使得工件与磨轮接触面平行。

2.3 夹具固定：使用螺栓或者夹紧装置将工件夹具固定好，确保工件在磨削过程中不会挪移。

三、磨削操作3.1 启动磨床：按照磨床操作手册的要求启动磨床，调整磨轮转速和进给速度。

3.2 粗磨工件：先进行粗磨操作，逐渐去除工件表面的不平整和毛刺。

3.3 精磨工件：根据磨削要求，进行精磨操作，使工件表面达到所需的精度和光洁度。

四、质量检验4.1 外观检查：检查工件表面是否平整光滑，有无裂纹或者磨痕。

4.2 尺寸测量：使用测量工具对工件尺寸进行检测，确保符合设计要求。

4.3 光洁度检验：使用光洁度检测仪器对工件表面光洁度进行检验，确保达到要求。

五、安全注意事项5.1 戴好防护装备：在进行磨削作业时，务必戴好护目镜、手套等防护装备。

5.2 遵守操作规程：严格遵守磨床操作规程，不得擅自更改操作参数。

5.3 定期维护保养：定期对磨床进行维护保养，保持设备的良好状态，确保安全生产。

结论：通过本文的指导书，您可以更好地掌握平面磨的操作技巧和注意事项，提高工作效率和加工质量。

在进行平面磨作业时，务必严格遵守操作规程，确保安全生产。

祝您工作顺利！。

平面磨作业指导书

平面磨作业指导书一、引言平面磨作业是一种常见的金属加工工艺，用于加工金属零件的表面，以提高其精度和光洁度。

本指导书旨在提供一份详细的操作指南，以确保操作人员能够正确地进行平面磨作业，并达到预期的加工效果。

二、作业准备1. 检查设备：确保磨床和磨石的状态良好，无损坏或磨损严重的情况。

2. 准备工件：清洁工件表面，确保无油污、锈蚀等杂质。

3. 选择磨石：根据工件材质和加工要求，选择合适的磨石。

4. 安全防护：佩戴防护眼镜、手套和耳塞，确保操作人员的安全。

三、操作步骤1. 调整磨床：根据工件尺寸和加工要求，调整磨床的工作台高度和磨石的位置。

2. 安装工件：将工件安装在磨床的工作台上，确保工件与磨石接触均匀。

3. 调整磨削参数：根据工件材质和加工要求，调整磨削速度、进给速度和磨削深度。

4. 开始磨削：启动磨床，将磨石缓慢接触工件表面，开始磨削。

5. 控制进给速度：根据工件表面的情况，逐渐调整进给速度，确保磨削均匀。

6. 检查磨削效果：定期停机检查磨削效果，确保达到预期的加工精度和光洁度。

7. 清理工作区：磨削完成后，清理工作区，清除磨屑和杂质。

四、注意事项1. 安全第一：在进行平面磨作业时，务必佩戴防护设备，确保操作人员的安全。

2. 注意磨石磨损：定期检查磨石的磨损情况，如有严重磨损应及时更换。

3. 控制磨削参数：根据工件材质和加工要求，合理调整磨削速度、进给速度和磨削深度。

4. 避免过热：磨削过程中，应注意冷却液的使用，避免工件过热导致变形。

5. 定期保养设备：定期清洁和保养磨床设备，确保其正常运转和使用寿命。

6. 严禁超负荷使用：不得超过磨床的额定负荷和工作台的承载能力。

五、常见问题及解决方法1. 磨削不均匀：可能是磨石损坏或安装不当，应及时更换或调整磨石。

2. 磨削效果不理想：可能是磨削参数设置不当，应根据实际情况进行调整。

3. 工件变形：可能是磨削过程中过度加热，应合理使用冷却液进行冷却。

4. 磨床异常声音：可能是设备故障或磨石不平衡，应及时检修或调整磨石。

平面磨作业指导书

平面磨作业指导书一、引言平面磨作业是一种常见的金属加工操作，用于去除工件表面的不均匀性，以获得平整、光滑的表面。

本指导书旨在提供详细的操作步骤和注意事项，以确保平面磨作业的安全和高效进行。

二、设备和工具准备在进行平面磨作业之前，需要准备以下设备和工具：1. 平面磨床：确保设备处于良好的工作状态，检查磨石的磨损情况并及时更换。

2. 工件夹具：选择适合工件的夹具，并确保夹具牢固可靠。

3. 磨石：根据工件材料和加工要求选择合适的磨石，并进行正确的安装和调整。

4. 量具：准备好合适的测量工具，如卡尺、千分尺等，以便检查工件的尺寸精度。

三、操作步骤1. 安全措施：a. 穿戴个人防护装备，如安全眼镜、手套和防护服。

b. 确保工作区域清洁整齐，避免杂物干扰操作。

c. 熟悉平面磨床的操作规程和紧急停机装置的位置。

2. 工件准备：a. 检查工件表面是否有明显的凹凸和损伤，如有必要，先进行修复或矫正。

b. 清洁工件表面，确保无杂质和油污。

3. 夹紧工件：a. 根据工件形状和尺寸选择合适的夹具，并确保夹具牢固可靠。

b. 使用手动或自动夹具装置固定工件，确保工件在加工过程中不会移动或晃动。

4. 调整磨石：a. 根据工件材料和加工要求选择合适的磨石，并进行正确的安装。

b. 调整磨石的位置和角度，以确保磨削过程中能够均匀地去除工件表面的材料。

c. 确保磨石与工件表面之间的距离和压力适当，避免过度磨削或不足磨削。

5. 开始磨削：a. 启动平面磨床，确保磨石和工件之间的接触是平稳和稳定的。

b. 通过调整磨石和工件之间的距离和压力，控制磨削的速度和深度。

c. 运动磨石和工件的相对位置，以确保整个工件表面都能被均匀地磨削。

d. 定期停机检查工件表面的磨削情况，并根据需要进行调整。

6. 检查和测量：a. 停机后，使用合适的测量工具检查工件的尺寸精度和表面光洁度。

b. 根据检查结果，决定是否需要进行进一步的磨削或修整。

四、注意事项1. 在进行平面磨作业时，务必遵守相关的安全操作规程，确保操作人员的人身安全。

平面磨作业指导书

平面磨作业指导书引言概述：平面磨作业是一项常见的加工工艺，广泛应用于机械制造、汽车制造、航空航天等领域。

本指导书旨在为操作人员提供准确的工作指导，确保平面磨作业的质量和效率。

本文将从以下五个部分详细阐述平面磨作业的操作要点。

一、准备工作1.1 清洁工作区域：在进行平面磨作业之前，必须确保工作区域干净整洁，没有杂物和灰尘。

使用吸尘器或清洁布清理工作台面和磨床，以确保工作区域没有任何影响磨削质量的污垢。

1.2 检查砂轮：砂轮是平面磨作业的重要工具，必须检查其磨损程度和质量。

确保砂轮没有明显的裂纹、磨损或松动现象，以免在磨削过程中发生意外事故。

1.3 调整工作台高度和角度：根据具体工件的要求，调整工作台的高度和角度。

确保工作台与砂轮的接触面平整且垂直，以获得最佳的磨削效果。

二、操作步骤2.1 固定工件：将待磨削的工件牢固地固定在工作台上，确保其稳定性和安全性。

可以使用夹具、磁力吸盘或螺纹夹等方式进行固定，根据具体工件的形状和尺寸选择合适的固定方式。

2.2 调整进给速度：根据工件的硬度和磨削要求，调整进给速度。

进给速度过快会导致磨削质量下降，速度过慢则会浪费时间和资源。

根据经验和实际情况选择合适的进给速度。

2.3 开始磨削：启动磨床，将砂轮缓慢接触工件表面，确保磨削过程平稳进行。

根据需要，逐渐调整砂轮的位置和角度，以达到所需的磨削效果。

三、注意事项3.1 安全防护：在进行平面磨作业时，必须佩戴适当的防护设备，如护目镜、耳塞和手套等。

确保操作人员的安全，并避免因磨削产生的飞溅物和噪音对人体造成伤害。

3.2 磨削液的使用：根据具体磨削要求，选择合适的磨削液进行加工。

磨削液可以提高砂轮的磨削效果和工件的表面质量，同时还能降低磨削过程中的摩擦和热量。

3.3 定期检查砂轮：在长时间使用砂轮之前和磨削过程中，应定期检查砂轮的磨损情况。

如果发现砂轮磨损过大或出现其他异常情况，应及时更换砂轮，以确保磨削质量和操作安全。

平面磨作业指导书

平面磨作业指导书一、引言平面磨作业是一种常见的金属加工方法，用于将工件表面磨平和去除表面缺陷。

本指导书旨在提供一套标准化的平面磨作业流程，以确保作业的质量和效率。

二、作业准备1. 确保操作人员具备相关的技能和经验，并且已经接受过相关的安全培训。

2. 检查磨床的工作状态，包括电源、润滑系统和冷却系统等，确保其正常运行。

3. 检查磨石的磨损情况，如有必要，更换磨石。

4. 准备所需的辅助工具和安全装备，如手套、护目镜和耳塞等。

三、作业步骤1. 安全操作a. 确保磨床周围没有杂物和障碍物，保持工作区域整洁。

b. 戴上个人防护装备，包括护目镜、手套和耳塞等。

c. 确保磨床的安全防护装置完好，并按照操作手册的要求进行调整和使用。

2. 工件准备a. 将待加工的工件放置在磨床的工作台上，并夹紧固定。

b. 根据工件的尺寸和形状，选择合适的夹具和夹具位置，以确保工件的稳定性和安全性。

3. 磨削参数设置a. 根据工件的材料和加工要求，选择合适的磨石和磨削速度。

b. 调整磨床的进给速度和磨削深度，以控制磨削的精度和效率。

c. 确保磨床的冷却系统正常运行，以防止工件过热。

4. 开始磨削a. 打开磨床的电源，并按照操作手册的要求进行启动和调整。

b. 使用手动控制或自动控制系统，控制磨床的运动轨迹和磨削深度。

c. 观察磨削过程中的工件表面和磨石磨损情况，如有必要，及时进行调整和更换。

5. 磨削完成a. 当工件表面达到预定的平整度和粗糙度要求时，停止磨削操作。

b. 关闭磨床的电源，并进行必要的清洁和维护工作。

c. 检查磨削后的工件表面质量，如有必要，进行后续的抛光和处理。

四、安全注意事项1. 操作人员必须严格遵守相关的安全规定和操作程序。

2. 在磨削过程中，避免将手部或其他身体部位靠近磨石和工件，以免发生意外伤害。

3. 在磨削过程中，注意观察磨石的磨损情况，及时进行调整和更换。

4. 在磨削过程中，避免过度磨削和过热工件，以免影响工件的质量和使用寿命。

平面磨作业指导书

平面磨作业指导书标题：平面磨作业指导书引言概述：平面磨是一种常见的金属加工工艺，通过磨削工具对工件表面进行加工，以达到精度和光洁度要求。

本文将详细介绍平面磨作业的指导书，包括操作流程、注意事项和常见问题解决方法。

一、准备工作1.1 确定磨削工件和磨削目标，了解工件材料和硬度。

1.2 检查磨削设备和磨削工具的完好性，确保安全操作。

1.3 准备润滑剂和冷却液，保证磨削过程中的稳定性和效率。

二、操作流程2.1 将工件夹紧在磨床工作台上，调整工作台高度和角度。

2.2 启动磨床，调整磨削头速度和进给速度。

2.3 开始磨削操作，按照预定的磨削路径和深度进行操作，保持磨削平稳。

三、注意事项3.1 注意磨削过程中的安全防护，佩戴防护眼镜和手套。

3.2 定期检查磨削工具的磨损情况，及时更换或修磨。

3.3 避免磨削过程中的过度热量积聚，及时添加冷却液进行冷却。

四、常见问题解决方法4.1 磨削过程中出现磨损不均匀，可能是磨削头磨损不均匀，需更换或修磨。

4.2 磨削过程中出现磨削深度不足，可能是进给速度过慢，需调整进给速度。

4.3 磨削过程中出现表面粗糙度不符合要求，可能是磨削头磨损严重，需更换新的磨削头。

五、结束工作5.1 停止磨床，清洁工作区域，清理磨削废料。

5.2 对磨削工件进行质量检查，确保达到要求的精度和光洁度。

5.3 记录磨削过程中的关键参数和问题，为下次磨削作业提供参考。

通过以上指导书，可以有效地进行平面磨作业，并确保磨削工件达到精度和光洁度的要求。

在实际操作中，操作人员应严格按照操作流程和注意事项进行操作，及时解决常见问题，提高工作效率和质量。
