液晶显示显示原理及其驱动方式.
LCD基本驱动原理
LCD基本驱动原理LCD（液晶显示器）的基本驱动原理是利用液晶分子在电场作用下改变其排列方式来控制光的透过和阻挡，从而实现图像的显示。
下面将以液晶显示器的构造、液晶原理和驱动方法三个方面详细介绍LCD的基本驱动原理。
液晶显示器主要由三部分组成：玻璃基板，液晶层和电极层。
液晶层是一层特殊的有机化合物，它在没有电场时呈现正常或散乱的排列状态；而在有电场作用下，液晶分子会发生定向，使光线通过的情况发生改变。
电极层是由透明导电材料制成的，它能够在液晶层上施加电场。
玻璃基板用来提供结构支撑和保护。
液晶的驱动原理基于液晶分子的排列方式，液晶分为向列型和相序型两种。
向列型液晶具有向列排列，这意味着分子在没有电场作用下是按照规则排列的，在电场作用下分子会倾斜或扭曲改变光的透过和阻挡。
相序型液晶则具有无序排列，电场的作用下，它们会排列成特定的序列，使光线通过的情况发生变化。
根据液晶材料的不同，液晶显示器被分为TN （扭曲向列型）、STN（超扭曲向列型）、IPS（In-Plane Switching，平面转向型）和VA（Vertical Alignment，垂直向列型）等类型。
液晶显示器的电极层通过施加电压，产生电场。
液晶分子受到电场的作用，改变排列状态，从而改变传递的光的强度和偏振方向。
根据不同的液晶构造和目标显示效果，液晶显示器的驱动方法也有所不同。
最常用的驱动方法是矩阵驱动法，其中最常见的是被动矩阵驱动法和主动矩阵驱动法。
被动矩阵驱动法是通过将水平和垂直方向的扫描线分别与透明电极交叉连接来驱动液晶分子。
每个像素点都位于两条扫描线的交叉点上，通过施加相应的电压，控制液晶分子改变透光或阻挡光。
主动矩阵驱动法使用了一个透明的源驱动器和一个选通驱动器。
透明的源驱动器是将输入像素数据线连接到显示面板的水平行，而选通驱动器是将输出扫描线驱动到显示面板的垂直行。
通过控制源驱动器和选通驱动器的电压，选择性地驱动特定的像素点，从而控制液晶分子的排列，实现图像的显示。
TFT_LCD液晶显示器的驱动原理详解
TFT_LCD液晶显示器的驱动原理详解TFT液晶显示器是一种广泛应用于电子产品中的显示技术，它具有亮度高、色彩鲜艳、对比度高等特点。
其驱动原理涉及到液晶分子的操控和信号的产生，下面将详细介绍TFT_LCD液晶显示器的驱动原理。
TFT液晶显示器的基本构造是将两块玻璃基板之间夹上一层液晶材料并加上一层透明导电材料形成液晶屏幕。
液晶是一种具有各向异性的有机材料，其分子有两种排列方式：平行排列和垂直排列。
平行排列时液晶分子可以使光线通过，垂直排列时则阻止光线通过。
这种液晶分子的特性决定了TFT液晶显示器的驱动原理。
TFT液晶显示器的显示过程是通过将电信号施加到液晶分子上来实现的。
在TFT液晶显示器中，每个像素都有一个薄膜晶体管（TFT）作为驱动器，这个晶体管可以控制液晶分子的排列方式。
当电压施加到晶体管上时，晶体管会打开，液晶分子垂直排列，使得背光通过液晶层后被过滤器颜色选择，从而显示对应的颜色。
当电压不再施加到晶体管上时，晶体管关闭，液晶分子平行排列，背光被完全阻挡，形成黑色。
为了产生详细的图像，TFT液晶显示器采用了阵列式的组织结构。
在每个像素之间有三个基色滤光片，分别为红色、绿色和蓝色。
液晶层上的每个像素都与一个TFT晶体管和一个电容器相连。
当电压施加到TFT晶体管上时，电容器会积蓄电荷，触发液晶分子的排列，从而控制对应像素的颜色。
在驱动原理的实现过程中，TFT液晶显示器需要一个控制器来产生电信号。
控制器通过一个复杂的算法，将输入的图像数据转化为适合TFT液晶显示器的电信号，以实现图像的显示。
控制器还负责对TFT晶体管进行驱动，为每个像素提供适当的电压。
另外，TFT液晶显示器还需要背光模块来提供光源。
背光模块通常使用冷阴极荧光灯（CCFL）或者白色LED来产生光线。
背光通过液晶分子的排列方式来调节光的透过程度，从而形成不同的颜色。
为了提供更好的显示效果，在TFT液晶显示器中还需要增加背光的亮度和对比度的调节功能。
LCD的原理及驱动方法简介和应用
LCD 原理及驱动方法简介1、LCD 显示器原理LCD 是一种被动式显示器，其本身不发光，只是调节光的亮度。
LCD 利用液晶的扭曲－向列效应制成，这是一种电场效应，夹在两片导电玻璃电极间的液晶经过一定的处理，它内部的分子呈90°的扭曲，当线性偏振光透过时其偏振面便会旋转90。
当在玻璃电极上加上电压后，在电场作用上，液晶的扭曲结构消失，其旋光作用也消失，偏振光便可直接通过。
当去掉电场后，液晶分子又恢复其扭曲结构。
把这样的液晶置于两偏振片之间，改变偏振相对位置就可得到字的显示形式。
LCD 七段显示器有a~g 七段外，还有一个公共极COM 。
可用静态方式驱动，也可用动态方式驱动。
前者加直流信号，后者加交流信号。
今天所讲的LCD 驱动也是用动态方式驱动的。
当加在a~g 七段中的某一电极的方波与公共电极COM 上的方波信号同相时，相对电压为0，则该段不显示；当加在某段电极上的方波与公共电极COM 的非选通点上加只有选通点电压的少交叉效应的影响，这就是上面仅仅是COM口的驱动波形，那么SEG口的驱动波形又是怎样的呢？对应上面的6个时段，在COM口为高电平时，如果该段需要显示，则对应的SEG口输出低电平；反之，则输出高电平。
根据同LED的有关段显示的规则，得出如下表所示的段码表。
段码表：L C D码表(4位半-18.8.8.8）com1 seg1com2seg2c o m3s e g3com1seg4com2seg5c o m3s e g6digit f a b e g c dp d s f a b e g c d dp s 0000010101111101100 1110110111001001000 2100001101011110100 3100100101011011100 40101001111010110005001100101110011100 6001000101110111100 7100110111011001000 8000000101111111100 9000100101111011100a000000111111111000b011000101100111100c001011101110110100d110000101001111100e111111111000000000不显示f111101111000010000显示“-”3、程式流程图如下图所示：4、程式如下1;title:通用I/O口驱动LCD范例程式2;MCU:EM78P447BS,clock:2,crystal:4MHz3;LCD规格：1/2Bias,1/3duty4;writer:RenBin5;date:2005-5-2311:276;*****************************************************************7;程式说明：本程式是用通用I/O口驱动LCD的程式，用一个I/O口作COM口及SEG口8;9;-------------------10;port611;port64com112;port65com213;port66com314;port515;port504b/4c16;port514a/4g/4d17;port524f/4e/dp318;port543b/3c/s219;port553a/3g/3d20;port563f/3e/dp221;port722;port702b/2c/s123;port712a/2g/2d24;port722f/2e/dp125;port741b/1c/1h26;port751a/1g/1d27;port761f/1e28;---------------------------------29include<em78p447.inc>1C;*****************************************************;2C;Tilte:EM78447include file;3C;Description:The Definition of EM78x447Registers;4C;Company:ELAN MICROELECTRONICS(SZ)LTD.;5C;Author:YouFang.Bao;6C;Date:5/14/2004;7C;Version:v1.0;8C;******************************************************;9C;10C;======================================================;11C;Operational Registers Define;12C;======================================================;13C;14C;======================================================;15C;Registers R0~R3F;16C;======================================================;17C;18C;R0/IAR:Indirect Address Register19C;200000C R0==0x00210000C IAR==0x0022C;23C;R1/TCC:Time Clock/Counter24C;250001C R1==0x01260001C TCC==0x01270001C RTCC==0x0128C;29C;R2/PC:Program Counter&Stack30C;310002C R2==0x02320002C PC==0x0233C;34C;R3/PSR:Process Status Register35C;360003C R3==0x03370003C PSR==0x03380003C STATUS==0x0339C;{400007C GP==0x07;General read/write bit410006C PS1==0x06;420005C PS0==0x05;(PS0~PS1):Page Select Bits43C;----------------------------------------;44C;PS1PS0Program memory page [Address];45C;00Page0[000-3FF];46C;01Page1[400-7FF];47C;10Page2[800-BFF];48C;11Page3[C00-FFF];49C;----------------------------------------;500004C T==0x04;Time-out bit510003C P==0x03;Power down bit520002C Z==0x02;Zero flag530001C DC==0x01;Auxiliary carry flag540000C C==0x00;Carry flag550000C cy==056C;57C;R4/RSR:RAM Select Register58C;590004C R4==0x04600004C RSR==0x0461C;{620007C RS1==0x07;RAM-Bank Select Bit1630006C RS0==0x06;RAM-Bank Select Bit064C;65C;R5~R7:I/O Port Address66C;670005C PORT5==0x05680006C PORT6==0x06690007C PORT7==0x0770C;710005C P5==0x05720006C P6==0x06730007C P7==0x0774C;750005C R5==0x05760006C R6==0x06770007C R7==0x0778C;79C;R3F/ISR:Interrupt Status Register80C;81003F C R3F==0x3F82003F C ISR==0x3F83C;{840003C EXIF==0x03;External interrupt flag850000C TCIF==0x00;TCC overflow interrupt flag86C870008C mEXIF==0x08;External interrupt flag880001C mTCIF==0x01;TCC overflow interupt flag89C;}90C;91C;92C;======================================================; 93C;Special Purpose Registers Define;94C;======================================================;95C;96C;IOC5~IOC7:I/O Port Control Register97C;980005C IOC5==0x05;Bit[n]=1,Set P5[n]as input pin,n=0~7 99C;Bit[n]=0,Set P5[n]as output pin, n=0~7100C;1010006C IOC6==0x06;Bit[n]=1,Set P6[n]as input pin, n=0~7102C;Bit[n]=0,Set P6[n]as output pin, n=0~7103C;1040007C IOC7==0x07;Bit[n]=1,Set P7[n]as input pin, n=0~7105C;Bit[n]=0,Set P7[n]as output pin, n=0~7106C;107C;108C;IOCB/WCR:Wake-up Control Register for PORT6109C;110000B C IOCB==0x0B111000B C WCR==0x0B112C;{1130007C WUE7==0x07;Control bit is used to enable the wake-up function of P67pin1140006C WUE6==0x06;Control bit is used to enable the wake-up function of P66pin1150005C WUE5==0x05;Control bit is used to enable the wake-up function of P65pin1160004C WUE4==0x04;Control bit is used to enable the wake-up function of P64pin1170003C WUE3==0x03;Control bit is used to enable the wake-up function of P63pin1180002C WUE2==0x02;Control bit is used to enable the wake-up function of P62pin1190001C WUE1==0x01;Control bit is used to enable the wake-up function of P61pin1200000C WUE0==0x00;Control bit is used to enable the wake-up function of P60pin121C;0:Enable internal wake-up122C;1:Disable internal wake-up123C;124C;IOCE/WDTCON:WDT Control Register125C;126000E C IOCE==0x0E127000E C WDTCON==0x0E128C;129C;IOCF/IMR:Interrupt Mask Register130C;131000F C IOCF==0x0F132000F C IMR==0x0F133C;{1340008C mEXIE==0x08;EXIF Interrupt enable bit135C;0:Disable EXIF interrupt136C;1:Enable EXIF interrupt 1370001C mTCIE==0x01;TCIF Interrupt enable bit138C;0:Disable TCC interrupt139C;1:Enable TCC interrupt140C;141C;======================================================; 142C;Others Define;143C;======================================================; 144C;145C;Bit set use BC or BS146C;1470000C B0==0x001480001C B1==0x011490002C B2==0x021500003C B3==0x031510004C B4==0x041520005C B5==0x051530006C B6==0x061540007C B7==0x07155C;======================================================; 156C;Macros Define;157C;======================================================; 158C;----------------------------159C;160C Page0MACRO161C;162C BC PSR,PS0163C BC PSR,PS1164C;165C ENDM166C;167C;----------------------------168C;169C Page1MACRO170C;171C BS PSR,PS0 172C BC PSR,PS1 173C;174C ENDM175C;176C;----------------------------177C;178C Page2MACRO179C;180C BC PSR,PS0 181C BS PSR,PS1 182C;183C ENDM184C;185C;----------------------------186C;187C Page3MACRO188C;189C BS PSR,PS0 190C BS PSR,PS1 191C;192C ENDM193C;194C;----------------------------195C;196C Bank0MACRO197C;198C BC RSR,RS0 199C BC RSR,RS1 200C;201C ENDM202C;203C;----------------------------204C;205C Bank1MACRO206C;207C BS RSR,RS0208C BC RSR,RS1209C;210C ENDM211C;212C;----------------------------213C;214C Bank2MACRO215C;216C BC RSR,RS0217C BS RSR,RS1218C;219C ENDM220C;221C;----------------------------222C;223C Bank3MACRO224C;225C BS RSR,RS0226C BS RSR,RS1227C;228C ENDM229C;----------------------------230C;231C;************************************************; 232C;Clear EM78P447General Register Macro Program; 233C;; 234C;************************************************; 235C;236C m447clrrambank macro237C;238C mov a,@0x10239C mov rsr,a240C$_Clrloop:241C clr r0242C inc rsr243C jbc rsr,6244C bs rsr,5245C jbc rsr,7246C bs rsr,5247C jbs status,z248C jmp$_clrloop249C endm30include"e:\lcd\lcddriverram.inc"1C;title:lcddriver register define2C;mcu:em78p447sb3C;---------------------------------------4C;50010C reg_acc1==0x1060011C reg_acc2==0x1170012C reg_acc3==0x1280017C temp_value==0x17;温度寄存器90019C humi_value==0x19;湿度寄存器10001B C sysstatus==0x1b;标志寄存器11C;--------------------------------------12C;bank1130020C mstimer==0x20140021C stimerlow==0x21150022C stimerhigh==0x22160023C cont==0x2317C;180024C commondata==0x24;common数据寄存器190025C segdata==0x25;segment数据寄存器20C;210026C temp1==0x26;中间变量寄存器220027C temp2==0x27;中间变量寄存器230028C temp3==0x28;中间变量寄存器240029C temp4==0x2925C;26002A C tempL==0x2a;温度bcd码低位寄存器27002B C tempH==0x2b;高位28002C C humiL==0x2c;湿度bcd低位码寄存器29002D C humih==0x2d;高位30C;31002E C timer05s==0x2e;0.5s寄存器32C;temp_value==0x2f;分钟寄存器33C;humi_value==0x30;小时寄存器34C;---------------------------------------------35C;register bit define36C;sysstatus register define370003C timer500ms==3;500ms标志380004C LCDdsp==4;LCD显示标志390005C datachange==5;数据更新标志400006C timer==6;定时标志410007C am==7;上下午标志42C;常数定义4300B2C tcc_5ms==178;tcc5ms timer4400C8C kmstimer==200;1000ms timer45000C C segment==12;define LCD segment data 460002C duty==2470003C common==3;2;define LCD common data 480002C bias==231;32org0xfff3300FFF0000nop34org035000001408jmp start36org137000010000nop3800002083F bc r3f,tcif39000030B1B bs sysstatus,lcddsp40000040B9B bs sysstatus,timer41000051886mov a,@(256-122)42000060041mov tcc,a43000070013reti4400008start:45M m447clrrambank;清寄存器0000818101MOV A,@(16)0000900441MOV RSR,A0000A1??0001$_CLRLOOP:0000A00C01CLR R0,0000B05441INC RSR,0000C0D841JBC RSR,60000D0B441BS RSR,50000E0DC41JBC RSR,70000F0B441BS RSR,5000100E831JBS STATUS,Z00011140A1JMP??0001$_CLRLOOP,46000121800mov a,@0x047000130045mov port5,a48000141800mov a,@0x049000150005iow ioc550;51000161800mov a,@0x052000170046mov p6,a53000181800mov a,@0x054000190006iow ioc655;560001A1800mov a,@0x0570001B0047mov p7,a580001C1800mov a,@0x0590001D0007iow ioc760;610001E1804mov a,@0b00000100;TCC=1:32,4.096ms 620001F0002contw63000201811mov a,@0x116400021000E iow ioce65000221801mov a,@0x016600023000F iow iocf67000241886mov a,@(256-122)68000250041mov tcc,a69;7000026183F mov a,@63;12;59;11;88;00;88;2371000270057mov temp_value,a7200028184A mov a,@74;34;11;11;88;00;88;30 73000290059mov humi_value,a;74;750002A1806mov a,@(common*2)760002B0064mov commondata,a770002C0010eni78;****************************************7980;****************************************810002D main:820002D0004wdtc830002E1096call lcddisplay840002F142D jmp main85;**************************************** 8600030LCD1_table:;段码表87000300020TBL88000311C00RETL@0B00000000;089000321C06RETL@0B00000110;190000331C04RETL@0B00000100;2 91000341C04RETL@0B00000100;3 92000351C02RETL@0B00000010;4 93000361C01RETL@0B00000001;5 94000371C01RETL@0B00000001;6 95000381C04RETL@0B00000100;7 96000391C00RETL@0B00000000;8 970003A1C00RETL@0B00000000;9 98;990003B1C00RETL@0B00000000;A 1000003C1C03RETL@0B00000011;b 1010003D1C01RETL@0B00000001;c 1020003E1C06RETL@0B00000110;d 1030003F1C01RETL@0B00000001;E 104000401C0F RETL@0B00001111;F105106;--------------------------------------------------------------10700041LCD2_table:108000410020TBL109000421C02RETL@0B00000010;0 110000431C06RETL@0B00000110;1 111000441C01RETL@0B00000001;2 112000451C04RETL@0B00000100;3 113000461C04RETL@0B00000100;4 114000471C04RETL@0B00000100;5 115000481C00RETL@0B00000000;6 116000491C06RETL@0B00000110;7 1170004A1C00RETL@0B00000000;8 1180004B1C04RETL@0B00000100;9 119;1200004C1C00RETL@0B00000000;A 1210004D1C00RETL@0B00000000;b 1220004E1C03RETL@0B00000011;c 1230004F1C00RETL@0B00000000;d 124000501C01RETL@0B00000001;E 125000511C05RETL@0B00000101;F 126;--------------------------------------------------------------12700052LCD3_table:128000520020TBL129000531C05RETL@0B00000101;0 130000541C07RETL@0B00000111;1131000551C05RETL@0B00000101;2 132000561C05RETL@0B00000101;3 133000571C07RETL@0B00000111;4 134000581C05RETL@0B00000101;5 135000591C05RETL@0B00000101;6 1360005A1C07RETL@0B00000111;7 1370005B1C05RETL@0B00000101;8 1380005C1C05RETL@0B00000101;9 139;1400005D1C07RETL@0B00000111;A 1410005E1C05RETL@0B00000101;b 1420005F1C05RETL@0B00000101;c 143000601C05RETL@0B00000101;d 144000611C05RETL@0B00000101;E 145000621C07RETL@0B00000111;F 146;--------------------------------------------------------------14700063LCD4_table:148000630020TBL149000641C07RETL@0B00000111;0 150000651C01RETL@0B00000001;1 151000661C03RETL@0B00000011;2 152000671C03RETL@0B00000011;3 153000681C05RETL@0B00000101;4 154000691C06RETL@0B00000110;5 1550006A1C06RETL@0B00000110;6 1560006B1C03RETL@0B00000011;7 1570006C1C07RETL@0B00000111;8 1580006D1C07RETL@0B00000111;9 159;1600006E1C07RETL@0B00000111;A 1610006F1C04RETL@0B00000100;b 162000701C06RETL@0B00000110;c 163000711C01RETL@0B00000001;d 164000721C06RETL@0B00000110;E 165000731C00RETL@0B00000000;F 166;------------------------------------16700074LCD5_table:168000740020TBL169000751C05RETL@0B00000101;0 170000761C01RETL@0B00000001;1 171000771C06RETL@0B00000110;2172000781C03RETL@0B00000011;3 173000791C03RETL@0B00000011;4 1740007A1C03RETL@0B00000011;5 1750007B1C07RETL@0B00000111;6 1760007C1C01RETL@0B00000001;7 1770007D1C07RETL@0B00000111;8 1780007E1C03RETL@0B00000011;9179;1800007F1C07RETL@0B00000111;A 181000801C07RETL@0B00000111;b 182000811C04RETL@0B00000100;c 183000821C07RETL@0B00000111;d 184000831C06RETL@0B00000110;E 185000841C06RETL@0B00000110;F186;---------------------------------------------18700085LCD6_table:188000850020TBL189000861C02RETL@0B00000010;0 190000871C00RETL@0B00000000;1 191000881C02RETL@0B00000010;2 192000891C02RETL@0B00000010;3 1930008A1C00RETL@0B00000000;4 1940008B1C02RETL@0B00000010;5 1950008C1C02RETL@0B00000010;6 1960008D1C00RETL@0B00000000;7 1970008E1C02RETL@0B00000010;8 1980008F1C02RETL@0B00000010;9199;200000901C00RETL@0B00000000;A 201000911C02RETL@0B00000010;b 202000921C02RETL@0B00000010;c 203000931C02RETL@0B00000010;d 204000941C02RETL@0B00000010;E 205000951C00RETL@0B00000000;F206;******************************************* 20700096Lcddisplay:208000960F1B jbs sysstatus,lcddsp2090009714B4jmp lcddisplayret21000098091B bc sysstatus,lcddsp211;212000990417mov a,temp_value;2130009A0050mov reg_acc1,a2140009B117B call sub_bintobcd2150009C0412mov a,reg_acc32160009D006B mov temph,a2170009E0411mov a,reg_acc22180009F006A mov tempL,a219;220000A00419mov a,humi_value221000A10050mov reg_acc1,a222000A2117B call sub_bintobcd223000A30412mov a,reg_acc3224000A4006D mov humih,a225000A50411mov a,reg_acc2226000A6006C mov humiL,a227;228000A705E4djz commondata229000A814AB JMP lcddisplay1;$+3 230000A91806MOV a,@(common*2) 231000AA0064MOV commondata,a 232000AB lcddisplay1:233000AB0424MOV a,commondata 234000AC0020TBL235000AD0000NOP236000AE14B5jmp Lcd1display237000AF14D6jmp Lcd2display238000B014F7jmp Lcd3display239000B11518jmp Lcd4display240000B21539jmp lcd5display241000B3155A jmp lcd6display242000B4lcddisplayret:243000B40012ret244;-----------------------------------------------245;显示LCD1246000B5LCD1display:247000B5042A mov a,tempL;温度个位248000B61030call lcd1_table249000B70066mov temp1,a250;251000B8042B mov a,tempH;温度十位252000B91030call lcd1_table253000BA0067mov temp2,a254000BB0727swapa temp2255000BC0226or a,temp1256000BD0066mov temp1,a257000BE0766swap temp1258;259000BF042C mov a,humiL;湿度个位，260000C01030call lcd1_table261000C10068mov temp3,a262;263000C2042D mov a,humiH;湿度十位264000C31030call lcd1_table265000C40069mov temp4,a266000C50729swapa temp4267000C60228or a,temp3268000C70068mov temp3,a269000C80768swap temp3270;271000C90428mov a,temp3272000CA0047mov port7,a273000CB0426mov a,temp1274000CC0045mov port5,a275;276000CD0016ior ioc6277000CE1A0F and a,@0x0f278000CF1960or a,@0b01100000279000D00006iow ioc6;com1:2:3:2.5v 280000D10406mov a,port6281000D21A0F and a,@0x0f282000D31910or a,@0b00010000283000D40046mov port6,a284000D50012ret285;--------------------------------------------286000D6lcd2display:287000D6042A mov a,tempL;温度个位288000D71041call LCD2_table289000D80066mov temp1,a290;291000D9042B mov a,temph;温度十位292000DA1041call LCD2_table293000DB0067mov temp2,a294000DC0727swapa temp2295000DD0226or a,temp1296000DE0066mov temp1,a297000DF0766swap temp1298;299000E0042C mov a,humiL;湿度个位，300000E11041call LCD2_table301000E20068mov temp3,a302;303000E3042D mov a,humih;湿度十位304000E41041call LCD2_table305000E50069mov temp4,a306000E60729swapa temp4307000E70228or a,temp3308000E80068mov temp3,a309000E90768swap temp3310;311000EA0428mov a,temp3312000EB0047mov port7,a313000EC0426mov a,temp1314000ED0045mov port5,a315;316000EE0016ior ioc6317000EF1A0F and a,@0x0f318000F01950or a,@0b01010000319000F10006iow ioc6;com1:2:3:2.5v 320000F20406mov a,port6321000F31A0F and a,@0x0f322000F41920or a,@0b00100000323000F50046mov port6,a324000F60012ret325;-------326000F7lcd3display:327000F7042A mov a,tempL;温度个位328000F81052call LCD3_table329000F90066mov temp1,a330;331000FA042B mov a,temph;温度十位332000FB1052call LCD3_table333000FC0067mov temp2,a334000FD0727swapa temp2335000FE0226or a,temp1336000FF0066mov temp1,a337001000766swap temp1338;33900101042C mov a,humiL;湿度个位，340001021052call LCD3_table341001030068mov temp3,a342;34300104042D mov a,humih;湿度十位344001051052call LCD3_table345001060069mov temp4,a346001070729swapa temp4347001080228or a,temp3348001090068mov temp3,a3490010A0768swap temp3350;3510010B0428mov a,temp33520010C0047mov port7,a3530010D0426mov a,temp13540010E0045mov port5,a355;3560010F0016ior ioc6357001101A0F and a,@0x0f358001111930or a,@0b00110000359001120006iow ioc6;com1:2:3:5v 360001130406mov a,port6361001141A0F and a,@0x0f362001151940or a,@0b01000000363001160046mov port6,a364001170012ret365;------36600118lcd4display:36700118042A mov a,tempL;温度个位368001191063call lcd4_table3690011A0066mov temp1,a370;3710011B042B mov a,temph;温度十位3720011C1063call lcd4_table3730011D0067mov temp2,a3740011E0727swapa temp23750011F0226or a,temp1376001200066mov temp1,a377001210766swap temp1378;37900122042C mov a,humiL;湿度个位，380001231063call lcd4_table381001240068mov temp3,a382;38300125042D mov a,humih;湿度十位384001261063call lcd4_table385001270069mov temp4,a386001280729swapa temp4387001290228or a,temp33880012A0068mov temp3,a3890012B0768swap temp3390;3910012C0428mov a,temp33920012D0047mov port7,a3930012E0426mov a,temp13940012F0045mov port5,a395;396001300016ior ioc6397001311A0F and a,@0x0f398001321960or a,@0b01100000399001330006iow ioc6;com1:2:2.5v,com:2.5V 400001340406mov a,port6401001351A0F and a,@0x0f402001361900or a,@0b00000000403001370046mov port6,a404001380012ret405;--------------40600139lcd5display:40700139042A mov a,tempL;温度个位4080013A1074call lcd5_table4090013B0066mov temp1,a410;4110013C042B mov a,temph;温度十位4120013D1074call lcd5_table4130013E0067mov temp2,a4140013F0727swapa temp2415001400226or a,temp1416001410066mov temp1,a417001420766swap temp1418;41900143042C mov a,humiL;湿度个位，420001441074call lcd5_table421001450068mov temp3,a422;42300146042D mov a,humih;湿度十位424001471074call lcd5_table425001480069mov temp4,a426001490729swapa temp44270014A0228or a,temp34280014B0068mov temp3,a4290014C0768swap temp3430;4310014D0428mov a,temp34320014E0047mov port7,a4330014F0426mov a,temp1434001500045mov port5,a435;436001510016ior ioc6437001521A0F and a,@0x0f438001531950or a,@0b01010000439001540006iow ioc6;com1:2:0v,com:2.5V 440001550406mov a,port6441001561A0F and a,@0x0f442001571900or a,@0b00000000443001580046mov port6,a444001590012ret445;----------------------------4460015A lcd6display:4470015A042A mov a,tempL;温度个位4480015B1085call lcd6_table4490015C0066mov temp1,a450;4510015D042B mov a,temph;温度十位4520015E1085call lcd6_table4530015F0067mov temp2,a454001600727swapa temp2455001610226or a,temp1456001620066mov temp1,a457001630766swap temp1458;45900164042C mov a,humiL;湿度个位，460001651085call lcd6_table461001660068mov temp3,a462;46300167042D mov a,humih;湿度十位464001681085call lcd6_table465001690069mov temp4,a4660016A0729swapa temp44670016B0228or a,temp34680016C0068mov temp3,a4690016D0768swap temp3470;4710016E0428mov a,temp34720016F0047mov port7,a473001700426mov a,temp1474001710045mov port5,a475;476001720016ior ioc6477001731A0F and a,@0x0f478001741930or a,@0b00110000479001750006iow ioc6;com1:2:2.5v,com:0V 480001760406mov a,port6481001771A0F and a,@0x0f482001781900or a,@0b00000000483001790046mov port6,a4840017A0012ret485;------------------------------------------486;--------------------------------------487;此程式是将小于100的数(reg_acc1)转换为BCD码，488;将高位存放于reg_acc2,低位存入于reg_acc3中。
HT1621液晶显示驱动详细原理及程序

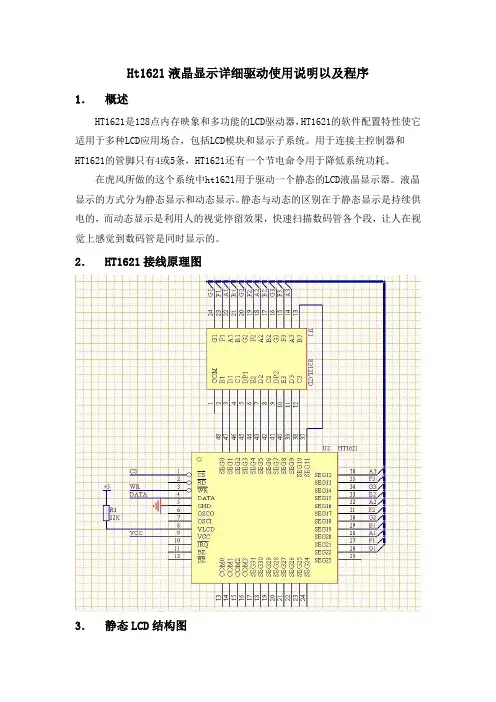

Ht1621液晶显示详细驱动使用说明以及程序1．概述HT1621是128点内存映象和多功能的LCD驱动器，HT1621的软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。
用于连接主控制器和HT1621的管脚只有4或5条，HT1621还有一个节电命令用于降低系统功耗。
在虎风所做的这个系统中ht1621用于驱动一个静态的LCD液晶显示器。
液晶显示的方式分为静态显示和动态显示。
静态与动态的区别在于静态显示是持续供电的，而动态显示是利用人的视觉停留效果，快速扫描数码管各个段，让人在视觉上感觉到数码管是同时显示的。
2．HT1621接线原理图3．静态LCD结构图4．几个曾经纠结的概念Time base：时基，即时间基准，可以用来输出，作为外部时钟的时间基准。
占空比：将所有公共电极（COM）各施加一次扫描电压的时间叫一帧,单位时间内扫描多少帧的频率叫帧频,将扫描公共电极（COM）选通的时间与帧周期之比叫占空比。
通常占空比等于公共电极数N的倒数,即1/N。
这就是说假如你要驱动4个液晶，就需要4个COM，那么你的占空比就要设定为1/4。
偏压比：指的是液晶的偏压系数，可以看看专业技术文章，偏压目的是克服交叉效应，通过把半选择点与非选择点的电压平均，适度提高非选择点的电压来抵消半选择点上的一部分电压，使半选择点上的电压下降，从而提高显示对比度；最终行半选择点和非选择点上的电压均为显示电压的1/a，1/a就称为偏压系数，也称为偏压。
此方法称为1/a偏压的平均电压法，简称为1/a偏压法。
VLCD(LCD驱动电压): LCD的驱动电压为加在点亮部分的段电压与公共电压之差(峰-峰值)。
5．关于RAM地址映射的概念为了这个问题困扰了很久，虎风太愚钝啦……Ht1621有一个32*4的LCD驱动，映射到32*4的RAM地址。
上图中写命令101后面跟6位RAM地址，那么这个地址是如何确定的呢？其实说白了也很简单，RAM地址就是SEG的序号。
lcd显示驱动原理
lcd显示驱动原理液晶显示器（Liquid Crystal Display, LCD）是一种利用液晶体的光学特性来输出图像的设备。
它由液晶层、驱动电路、背光源和控制电路组成。
LCD显示驱动的原理可以分为以下几个步骤：1.电压施加：通过驱动电路向液晶层施加电压，使得液晶分子朝向不同的方向排列，从而改变光的传播方式。
2.光的传播：当液晶分子排列有序时，光的传播路径会改变。
通过调整电压的变化，可以控制液晶分子的排列，从而改变光的传播路径。
3.亮度调节：通过控制电压的大小和频率，可以调节背光源的亮度，从而实现LCD显示的亮度调节。
4.像素控制：LCD面板由一个个像素组成，每个像素都有液晶分子和彩色滤光片。
通过调整液晶分子的排列和滤光片的透光性，可以控制每个像素的颜色和亮度，从而显示出图像。
总的来说，LCD显示驱动是通过驱动电路控制液晶分子的排列和背光源的亮度，从而实现像素的控制和图像显示。
控制电路会接收输入信号，并将其转化为相应的驱动信号，通过驱动电路控制液晶的排列方式和背光的亮度，最终将图像显示在LCD屏幕上。
LCD显示驱动的原理进一步细化如下：1. LCD结构：液晶显示器由液晶分子和彩色滤光片组成。
彩色滤光片负责调整光的颜色，液晶分子则负责控制光的透过与阻挡。
2. 电压控制液晶分子：液晶分子在不同的电场作用下，具有不同的排列方式。
液晶分子的排列方式会影响光的传播路径，从而实现光的显示。
通过驱动电路施加不同的电压，可以改变液晶分子的排列方式。
3. 二极管结构驱动：常见的液晶显示器驱动方式是使用二极管结构。
每个像素有一个单独的液晶分子和驱动电路，通过对每个像素的电压进行控制，可以通过改变液晶分子的排列方式来实现图像的显示。
4. 行列扫描：驱动电路会按照一定的顺序对每一行的像素进行扫描，控制电压的变化使得液晶分子的排列发生变化。
这样可以通过逐行扫描的方式将整个图像显示出来。
5. 背光控制：液晶显示器通常需要背光才能正常显示。
点阵液晶屏驱动原理
点阵液晶屏驱动原理
点阵液晶屏是一种常见的液晶显示设备，其驱动原理是通过控制液晶屏上的每一个像素点的状态来实现显示。
以下是一些关于点阵液晶屏驱动原理的介绍：
1.液晶屏结构：点阵液晶屏通常由上下两片液晶板组成，中间填
充液晶。
每个像素点由位于上层的透明电极和位于下层的反射
电极组成。
当没有电压作用时，液晶分子会按照一定的方向排
列，从而改变光的偏振方向，实现显示效果。
2.驱动方式：点阵液晶屏的驱动方式通常分为扫描和驱动两个部
分。
扫描部分负责控制液晶板的行电极，驱动部分负责控制列
电极。
通过控制行电极和列电极的电压，可以改变液晶分子在
每个像素点的排列状态，从而实现显示效果。
3.控制方式：点阵液晶屏的控制方式通常包括时序控制和数据控
制两部分。
时序控制部分负责控制液晶屏的扫描和驱动时序，
数据控制部分负责将显示数据写入到液晶屏中。
通过合理的时
序控制和数据控制，可以实现液晶屏的稳定显示。
4.显示原理：点阵液晶屏的显示原理是通过控制液晶分子的偏转
来实现的。
当上下两层电极之间加上电压时，液晶分子会向下
偏转，使得光线通过反射电极反射出去，从而产生亮度。
当上
下两层电极之间不加电压时，液晶分子会保持原始状态，光线
无法通过反射电极反射出去，从而产生暗的状态。
5.字体显示：点阵液晶屏通常支持多种字体显示，每种字体都是
由一系列的位图组成。
在显示时，将所需的字体位图数据写入到液晶屏中，通过控制像素点的状态实现字体的显示效果。
lcd屏幕驱动原理
lcd屏幕驱动原理1.引言1.1 概述引言部分旨在介绍本篇文章的主要内容和背景。
本文将详细讨论LCD （Liquid Crystal Display，液晶显示器）屏幕的驱动原理。
LCD屏幕作为现代电子产品中广泛应用的显示器件之一，具有节能、清晰、轻薄等特点，被广泛应用于智能手机、平板电脑、电视、计算机显示器等设备中。
在本文中，我们将首先介绍LCD屏幕的基本原理，包括液晶分子的排列结构、光的透射和偏振特性等。
了解这些基本原理将为后续的驱动工作原理提供必要的背景知识。
接下来，本文将重点探讨LCD屏幕的驱动工作原理。
作为一种主动矩阵显示技术，LCD屏幕的驱动原理涉及到电场调控液晶分子的排列状态，从而实现像素点的显示。
我们将详细解释液晶分子在不同电压下的排列方式，以及如何通过电路信号的控制来实现各种显示效果。
通过对LCD屏幕的驱动原理进行深入的研究和探索，我们可以更好地理解其工作原理，为设计和优化LCD驱动电路提供指导和参考。
同时，我们也可以借此机会探讨一些新兴的LCD驱动技术和未来的发展趋势。
在本篇文章的后续章节中，我们将按照以上提到的大纲，分别介绍LCD 屏幕的基本原理和驱动工作原理，并在结论部分对所讨论的内容进行总结和展望。
希望通过本文的阅读，读者能够对LCD屏幕的驱动原理有一个更清晰的认识，并对相关技术的研究和应用提供一些启发和帮助。
1.2文章结构文章结构部分的内容如下:文章结构部分旨在介绍本文的整体结构和每个部分的主要内容，以便读者能够更好地理解和阅读本文。
本文分为引言、正文和结论三个主要部分。
引言部分主要是对整篇文章进行概括性介绍。
首先，我们会简要概述LCD屏幕驱动原理的背景和重要性。
然后，我们将介绍文章的结构和每个部分的主要内容，以便读者能够有一个整体的把握。
正文部分是本文的主体部分，包括了LCD屏幕的基本原理和LCD屏幕驱动的工作原理。
在2.1小节中，我们将详细介绍LCD屏幕的基本原理，包括LCD的构造和LCD显示原理。
lcd驱动原理
lcd驱动原理LCD驱动原理是指控制液晶显示器（LCD）工作的基本原理和方法。
液晶显示器是一种利用液晶材料的光学特性显示图像的平面显示器。
它通过一个特定的驱动电路将电信号转换为显示图像。
液晶显示器通常由玻璃基板、像素点阵列、驱动电路和灯管组成。
驱动电路起着核心作用，它可以控制每个像素点的电压和开关状态，以达到控制显示效果的目的。
液晶显示器通常采用被动矩阵驱动方式，即通过一个行列排布的驱动电路进行控制。
在驱动电路中，液晶材料扮演着关键角色。
液晶有两种典型状态：向列头方向扭曲和向列尾方向扭曲。
液晶分子扭曲程度决定了其透光性，从而实现信息的显示。
驱动电路通过施加电场来控制液晶分子的扭曲程度。
当电压施加到液晶层时，液晶分子会因电场作用而扭曲，从而改变光的传播路径。
通过改变施加的电压，可以控制液晶分子的扭曲程度，从而调整显示的亮度和颜色。
液晶显示器驱动电路通常由逐行扫描和逐列输出两个阵列组成。
逐行扫描阵列控制每行液晶分子的扭曲程度，逐列输出阵列则控制输出的电压。
通过逐行扫描和逐列输出的方式，可以实现对整个显示器的控制。
驱动电路还包括了时序控制和温度补偿等功能。
时序控制是为了保证电路产生准确的电压和信号，使液晶分子能够按照预定的方式扭曲。
而温度补偿则是为了解决液晶分子在不同温度下的扭曲程度不同的问题，以保证显示的准确性和稳定性。
总之，LCD驱动原理是通过控制驱动电路中液晶分子的扭曲来实现显示效果的原理。
驱动电路中的逐行扫描和逐列输出阵列，以及时序控制和温度补偿功能等，都是为了保证显示器能够正确地显示出图像和信息。
单片机与LCD显示屏的驱动原理及接口设计
单片机与LCD显示屏的驱动原理及接口设计LCD（Liquid Crystal Display）液晶显示屏是一种常见的显示设备，它通过液晶分子的电场控制实现图像的显示。
单片机作为一种微型计算机，具有运算能力和输入输出接口，能够控制和驱动各种外部设备，包括LCD显示屏。
本文将介绍单片机与LCD显示屏的驱动原理以及接口设计。
一、驱动原理1.1 LCD液晶显示原理LCD液晶显示原理是基于液晶分子光学特性的一个原理。
液晶分子在无电场作用下，分子排列有序，光线经过液晶分子会受到旋转和调整，从而产生不同的偏振方向和相移，导致光线透射情况的变化。
当有电场作用于液晶分子时，分子排列发生改变，从而改变了光线的透射情况，进而实现图像的显示。
1.2 驱动方式常见的LCD驱动方式有并行驱动和串行驱动两种。
并行驱动方式是将LCD驱动器的数据线与单片机相连接，通过同时发送多位数据来驱动LCD显示。
具体的驱动方式有8080并行接口、6800并行接口等。
串行驱动方式是将LCD驱动器的数据线与单片机的串行通信链路相连，通过逐位或逐字节串行传输数据来驱动LCD显示。
常用的串行驱动方式有I2C接口和SPI接口等。
1.3 LCD控制器为了简化单片机与LCD显示屏的连接和驱动，常使用LCD控制器。
LCD控制器是一种特殊的芯片，能够直接与单片机通信，并通过内部逻辑电路将数据转换为LCD所需的信号。
常见的LCD控制器有HD44780、SSD1306等。
二、接口设计2.1 并行接口设计并行接口是将LCD的数据线与单片机的数据线相连接，通过同时发送多位数据来驱动LCD显示。
一般包括数据线、读使能信号（RD）、写使能信号（WR）、使能信号（EN）和控制线（RS、R/W）等。
其中，数据线用于传输图像数据和命令数据，一般为8位数据线。
RD信号用于将LCD指令端或数据端的数据读出；WR信号用于将单片机所发出的数据写入到LCD模块中；EN信号用于控制LCD模块的操作；RS线用于指示数据传输的类型，一般为低电平表示指令，高电平表示数据；R/W线用于指示单片机与LCD模块之间的读写操作。
液晶显示器的工作原理及驱动技术
液晶显示器的工作原理及驱动技术液晶显示器是现代电子设备中常见的显示器类型之一。
它在计算机、手机、电视等领域都有广泛的应用。
本文将介绍液晶显示器的工作原理和驱动技术，以帮助读者更好地理解和应用液晶显示器。
一、液晶显示器的工作原理液晶显示器利用液晶材料的光学特性来实现图像的显示。
液晶材料是一种介于固体和液体之间的特殊物质，它有着与普通液体不同的结构和行为。
液晶分子具有顺直排列的特点，在没有外界电场作用下，液晶分子呈现有序排列。
当外界电场加入后，液晶分子会发生取向变化，从而改变光的透过性能。
这种现象被称为液晶分子的电光效应。
液晶显示器通常由液晶面板和背光源组成。
其中，液晶面板是用来控制光通过的关键部件。
液晶面板由两块平行排列的玻璃基板构成，中间填充有液晶材料。
玻璃基板上覆盖有透明电极，用来施加电场。
当液晶显示器中的电路向液晶材料施加电场时，液晶分子会产生取向变化，光的透过性能也会相应变化。
通过控制电场的强弱和方向，可以实现对液晶分子的控制，从而达到显示图像的目的。
二、液晶显示器的驱动技术液晶显示器的驱动技术是指通过电路系统来控制液晶显示器的工作状态和图像显示。
液晶显示器的驱动技术涉及到多个方面的内容，以下是其中的几个关键技术。
1. 像素驱动技术液晶显示器的最小显示单元是像素，每个像素包含若干液晶分子和透明电极。
像素驱动技术主要包括主动矩阵和被动矩阵两种类型。
主动矩阵驱动技术使用TFT（薄膜晶体管）来控制每个像素的电压，可以实现高分辨率和快速响应。
而被动矩阵驱动技术使用传统的电路布线方式来控制像素，成本较低，但响应速度较低。
2. 背光源驱动技术液晶显示器需要背光源来提供光源，使图像能够显示。
背光源驱动技术一般采用冷阴极荧光灯（CCFL）或LED（发光二极管）作为背光。
通过分区域控制背光亮度，可以提高图像的对比度和色彩表现。
此外，还可以采用调光技术来控制背光的明暗程度，以适应不同亮度环境的显示需求。
3. 触摸屏技术液晶显示器常常与触摸屏技术结合使用，以实现触摸操作。
TFT-LCD显示原理及驱动介绍
主要内容
TFT LCD 簡介 TFT-LCD 面板介紹 TFT-LCD 显示原理 TFT-LCD 基本驅動方式及应用 TFT-LCD 驅動電路架構 補充： MVA显示原理介绍
TFT LCD 簡介
TFT LCD的相關知識
TFT LCD：Thin Film Transistor Liquid Crystal Display。 超薄膜晶体管液晶显示器 1、優點：
TFT-LCD 显示原理
圖像顯示原理
電腦顯示之圖像均是由一個個的像素(pixel)構成
dot
Pixel
每個像素均由三種 顏色紅(R) 綠(G) 藍(B) 的小光點 (dot)構成
混色效果 分別控制RGB dot亮度 ，自由組成各種圖案
三角形越大所能顯示的顏色越豐富
TFT LCD的顯示方式
TFT 結構
S1
S2
S3
Sn-1 Sn
G1
G2 G3 TFT Source 線 Gate 線 液晶電容 儲存電容
Gm-1
Gm
背光模組
背光模組主要是用來提供液晶面板均勻、高亮度的光 源，由於TFT-LCD之非自發光性，因此須利用外加光源如： 發光二極體、冷陰極射線管等。 主要功能：提供液晶面板平面光源，提供適當的 輝度、色度、均齊度、視角等
-Voltage
+Voltage
VCOM
VCOM
这两种不同的Common驱动方式影响最大的就是source driver的使用. 以不同Common电压驱动方式的穿透率来说, 我们 可以看到, 当common电极的电压是固定不变的时候, 显示电极的 最高电压, 需要到达common电极电压的两倍以上. 而显示电极电 压的提供, 则是来自于source driver. 以图中common电极电压若 是固定于5伏特的话, 则source driver所能提供的工作电压范围就 要到10伏特以上. 但是如果common电极的电压是变动的话, 假使 common电极电压最大为5伏特, 则source driver的最大工作电压 也只要为5伏特就可以了. 就source driver的设计制造来说, 需要 越高电压的工作范围, 制程与电路的复杂度相对会提高, 成本也 会因此而加高.
lcd知识点
LCD知识点介绍液晶显示器（LCD）是一种广泛应用于电子设备中的显示技术。
它不仅具有薄型、轻便、低功耗等特点，还能提供高分辨率、清晰度和广视角等优势。
本文将详细介绍LCD的相关知识点，包括原理、分类、工作原理、驱动方式以及应用领域等方面。
原理液晶显示的原理是利用电场或电压来控制液晶分子的定向，从而实现光的变化。
液晶分子根据输入的电压加以排列，使得通过的光经过旋转，从而改变其偏振方向，从而显示不同的颜色和亮度。
分类LCD可以按照材料的分类来划分。
其中，主要的液晶材料有扭曲向列型（TN），向列型（STN），垂直向列型（VA），超频（FS）和纳米晶（IPS）等。
这些不同的材料有不同的特点和应用领域。
工作原理液晶显示器的工作原理是通过在两块玻璃基板之间夹入液晶材料，并在其中加入适量的控制电路和光源。
当加上不同的电压时，液晶分子将在液晶层中排列成不同的方式，从而控制光的透过程度，形成图像。
驱动方式液晶显示器的驱动方式分为被动矩阵和主动矩阵两种。
被动矩阵是指每个像素点上只有一个驱动器，组成一个被动网络。
而主动矩阵则是每个像素点上都有一个驱动器，可以独立控制每个像素。
主动矩阵在刷新率、响应速度和颜色鲜艳度等方面有着较大的优势。
应用领域液晶显示器的应用领域非常广泛，从消费电子产品到工业设备，都有液晶显示器的身影。
常见的应用包括电视、计算机显示屏、手机、平板电脑、汽车仪表盘等等。
随着技术的不断进步，液晶显示器的应用领域还将不断扩大。
优点液晶显示器相比传统的CRT显示器具有许多优点。
首先，液晶显示器更加轻薄，适合移动设备。
其次，液晶显示器消耗更少的电力，可以延长电池寿命。
此外，它们产生的辐射也更少，对人体健康影响更小。
另外，液晶显示器的颜色饱和度高，可以显示更丰富的颜色。
缺点液晶显示器也有一些缺点。
首先，液晶显示器的对比度相对较低，尤其是在黑暗环境下。
其次，液晶显示器容易出现亮度不均匀的问题，即出现“亮点”和“暗点”。
lcd 驱动方式和原理
LCD（Liquid Crystal Display，液晶显示器）驱动方式是指用于控制LCD显示像素的电流或电压的方法。
LCD的工作原理是通过改变液晶分子的排列状态来调节光的透过率，从而实现图像显示。
以下是几种常见的LCD驱动方式和原理：1. 静态驱动方式（Static Driven Method）：静态驱动方式是最简单的驱动方式之一。
每一个液晶像素点由一个独立的驱动电路控制，通过施加不同的电压或电场来改变液晶的取向，从而实现显示效果。
静态驱动方式适用于小尺寸的LCD，但对于大尺寸LCD来说，由于需要大量的驱动电路，使得整体结构复杂，成本较高。
2. 动态驱动方式（Dynamic Driven Method）：动态驱动方式采用行列交替驱动的方法。
将液晶显示屏分割成若干行和列，通过周期性地切换不同的行和列的驱动电压，来逐行、逐列地更新显示内容。
这种方式可以减少所需的驱动电路数量，降低成本，并适用于大尺寸的液晶显示屏。
3. 时序控制驱动方式（Timing Control Driven Method）：时序控制驱动方式通过控制驱动信号的时序来控制液晶的状态和显示内容。
时序控制驱动方式广泛应用于各种尺寸的液晶显示器，可以实现高分辨率、高刷新率和多种显示模式。
4. 被动矩阵驱动方式（Passive Matrix Driven Method）：被动矩阵驱动方式是一种简单且低成本的驱动方法。
它通过将液晶像素点排列成行列交错的结构，使用行和列上的电极来控制每个像素点的状态。
然而，被动矩阵驱动方式在显示质量、响应速度和观看角度方面存在一定的限制。
5. 主动矩阵驱动方式（Active Matrix Driven Method）：主动矩阵驱动方式采用了TFT（Thin-Film Transistor，薄膜晶体管）技术，每个像素点都有一个对应的TFT，通过控制这些TFT 的导通和截止来改变液晶的取向，从而实现高品质的显示效果。
液晶显示屏驱动原理
液晶显示屏驱动原理
液晶显示屏驱动原理主要涉及到液晶分子的排列变化与电压信号的控制。
液晶显示屏由许多微小的液晶分子组成，这些分子通常是无规则排列的。
当电压施加在液晶屏幕上时，液晶分子会受到电场的作用，其排列会发生变化。
这种电压变化通过驱动电路产生，驱动电路位于液晶屏幕的背部。
液晶显示屏驱动原理分为平面转向(IPS)和扭曲休克模式(TN)
两种类型。
在平面转向模式中，液晶分子在不同的电压下会沿着垂直于显示屏的方向进行旋转。
这种旋转可以使通过液晶分子的光线发生偏振，从而产生不同的亮度。
平面转向模式可以提供更高的颜色精确度和可视角度。
而在扭曲休克模式中，液晶分子会在电场的作用下沿着水平方向扭曲。
这种扭曲会导致通过液晶分子的光线在通过偏振器前后产生不同的偏振角度，从而控制亮度。
扭曲休克模式较为常见，适用于大多数液晶显示屏。
在液晶显示屏的驱动电路中，通常包括驱动芯片和控制信号。
驱动芯片会根据输入的控制信号，产生不同的电场强度或电压信号，从而控制液晶分子的排列变化。
这些控制信号可以是来自计算机或者其他电子设备的图像信号。
除了驱动电路，液晶显示屏还需要背光源来提供光源。
背光源通常是冷阴极灯管或者LED灯。
背光源的光线通过液晶屏幕，然后受到液晶分子排列的控制，最终形成我们看到的图像。
总结起来，液晶显示屏的驱动原理包括通过驱动电路产生电场或电压信号，控制液晶分子的排列变化，从而实现对光线的控制，最终形成图像显示。
lcd驱动方式及显示原理
二.LCD的驅動方式:Static(靜態), Multiplex(多工). 1.Static Driving(靜態驅動): a.驅動原理:(數位信號) 如下圖所示當方格內之信號為1時,則此時LCD點亮, 反之,若方格內為0時,則此時LCD為不點亮的狀態.
LCD驅動方式
及顯示原理
一.LCD的顯示原理:
(1).偏光片的使用:使用偏光片,可決定光的行進路線.
(2).液晶的定向:可使液晶呈現規則排列後，達到扭轉 的功能；不同型態的ＬＣＤ有不同的扭轉角.
(3).加入電場後的液晶:當所加的電場強度高於液晶的 臨界電壓時，改變原有的扭轉排列狀態.
(4).液晶與偏光片的效應組合：
(3).A TYPE,B TYPE比較: (A TYPE) (B TYPE)
1.在1個frame的時間內即完成 一次正負半週的交替. 2.IC:KS0070,HD44780…等等. 3.驅動Duty數越高時,其顯示 效果越較B TYPE差.
1.在2個frame的時間內完成一 次正負半週的交替. 2.IC:ST7066,SED1561…等等.位信號)(1/8duty)
1
4
2
5
7
8
3
6
8
c.驅動方法:A TYPE,B TYPE (1).A TYPE驅動波形:下方兩張波形圖所示為當LCD顯 示“A”時,A TPYE 之驅動波形.
(2).A TYPE驅動方法:如圖所示當C1電壓為V5時 ,此時對應之S1電壓為V2,C1電壓為VCC時, 此時對應之S1電壓為V3,則此時C1-S1為不 點亮狀態.而當C2電壓為V5時,此時S1電壓 為VCC,而當C2電壓為VCC時,此時S1電壓為 V5,則此時C2-S1為點亮狀態.
液晶显示器原理介绍 (1)
. 需多一条Common Line 需多一条Common . 调整Common Voltage即可补 调整Common Voltage即可补 偿feedthrough . Aperture Ratio较小 Ratio较小
Gate Line Gate Line Gate Line Gate Line
Gate Line Gate Line Gate Line Gate Line
亦称被动(Passive)矩阵或简单(Simple)矩阵 t frame
VX1
Von
VY1 VY2 VX1 VX2 . . . . . . . . VXn
SEGMENT
VXn Vyj (On) Vyj (Off) Vs
Von/a -Von/a (1+1/a)Von
有Select到
(1-1/a)Von -(1+1/a)Von
液晶的特性(二)
三. 液晶分子的结构:
液晶分子包含了两个主要的部分.其中,一部份具有很 坚刃的结构,不会转动,另一部份则很 的结构,不会转动,另一部份则很柔软,像条绳子 ,像条绳子 一般可以转动.由於液晶分子包含了这两种相反的特性 ,使得它同时拥有液体自由流动的性质以及固体之规律 的空间排序性. 氰基 Cyano 联苯 Biphenyl 莞基 Alkyl
n列
Z为液晶像素的阻抗 Von Von Z/(n-1) Z/(n-1)(n-1)
n行
+ ~Von/2 ~0 + ~Von/2 -
Z/(n-1)
Selected Path "Sneak" Path floating floating
看!没有被Select的液晶像素也会有近乎Von/2之压降!所以我们需选择适当的Von 看! 被Select的液晶像素也会有近乎Von/2之压降!所以我们需选择适当的Von ,使得被Select到的像素完全on,且令"半"Select到的像素不会影响到显示的品质. ,使得被Select到的像素完全on,且令" "Select到的像素不会影响到显示的品质. 另外,我们需注意到,"半"Select的像素,在几乎整个tframe之期间都会有Von/2的压 另外,我们需注意到,"半"Select的像素,在几乎 之期间都会有Von/2的压 降,而有被Select到的像素却仅仅在t 降,而有被Select到的像素却仅仅在 frame/n的时间中有Von的压降! 的时间中有Von的压降!
LCD显色及驱动原理
LCD显色及驱动原理LCD（液晶显示器）是一种以液晶为显示材料的平板显示器。
它通过电场调节液晶分子排列来控制光的透过与阻挡，从而实现图像显示。
LCD的显色原理和驱动原理如下：1.LC（液晶）分子排列：LCD中主要使用的液晶分子是向列型液晶分子（例如垂直向列型液晶，或平行向列型液晶）。
在没有电场的作用下，液晶分子呈现有序排列，光线透过时不会发生旋转，从而达到透明的状态。
如果给液晶分子加上电场，电场可以改变液晶分子排列的方向和倾斜角度，从而影响光线的透过与阻挡。
2.极化器和偏振光：LCD中存在两个正交的偏振器，称为极化器和偏振器。
极化器将光线极化为特定的方向，而偏振器只允许特定方向的光线通过。
在两个偏振器之间放置了一个液晶层。
3.透明态：当没有电场应用到液晶分子上时，液晶分子是有序排列的，光线透过时会保持原来的极化状态，通过偏振器后能够完全透过，显示器呈现出透明状态。
4.关闭态：当电场垂直于液晶分子时，液晶分子排列改变，使得光线发生旋转，轴向反转90度，称为液晶分子的扭转。
光线的旋转使得通过偏振器后的光线不再具有与偏振器方向一致的偏振状态，无法透过偏振器，显示器呈现黑色状态。
5.显示色彩：LCD显示器要显示色彩，是通过调节每个像素点的亮度和颜色来实现的。
每个像素点由三个亮度可变的基本色彩点组成，即红、绿、蓝（RGB）三原色。
通过调整液晶分子的旋转角度，通过偏振器的光线透过与阻挡，可以调节每个像素点的透过光线的亮度和颜色，从而实现对图像的显示。
6.驱动原理：LCD显示器的驱动原理是通过控制每个像素点液晶分子的电场来实现的。
每个像素点都有一个独立的电极驱动，电极会施加电场，控制液晶分子的排列方向和倾斜角度。
通过电极的电压调节，可以控制每个像素点的旋转角度，从而实现对光线的调整和图像的显示。
总体而言，LCD显示器的显色原理是通过液晶分子的电场调节来控制光的透过与阻挡，通过调节每个像素点的液晶分子旋转角度来控制光线的亮度和颜色，从而实现对图像的显示。
LCD驱动方式及显示原理
LCD驱动方式及显示原理LCD (Liquid Crystal Display)是一种平板显示器技术，广泛应用于电子设备的显示屏上。
LCD驱动方式及显示原理是如何实现LCD屏幕的像素控制和图像显示的关键。
下面将详细介绍LCD驱动方式及显示原理。
1.LCD驱动方式：(1)数字式驱动数字式驱动是最常用的驱动方式，通过数字信号来对LCD显示器的像素进行控制。
-静态驱动：使用固定的电压，例如使用一个稳定的电压源，用于控制LCD屏幕的每个像素。
-动态驱动：分类为1/240、1/480、1/960、1/1200等等格式。
它在特定的时钟频率下，快速切换电压，使液晶分子在两种状态之间变化。
(2)模拟式驱动模拟式驱动是通过模拟信号来控制LCD显示器的像素。
它通常用于LCD屏幕上像素点较少的低分辨率显示设备。
-逐行驱动：按照行顺序逐个驱动LCD的所有像素点。
-平面驱动：将整个屏幕划分为很多平面，并且同时驱动每个平面的像素。
2.LCD显示原理：LCD显示原理涉及到电光效应和液晶分子的操控。
(1)电光效应当电压施加在液晶材料上时，其分子将发生旋转或重新排列，从而改变透过的光的方向，从而改变液晶材料的透过性。
液晶显示屏架构中的液晶分子通常被安排成两个平行的玻璃衬底之间的夹层。
当无电压施加在液晶分子上时，它们会形成同心圆状。
而当电压施加在液晶分子上时，它们会改变形状，通常是旋转成平行或垂直的状态。
(2)液晶分子的操控液晶显示屏的构造中包含两片玻璃衬底，每个衬底上都有一个导电层。
当电压施加在导电层上时，它会在液晶分子中产生电场。
根据电场的大小和方向，液晶分子将旋转或重新排列，改变透光的方向，并实现对光的控制。
3.LCD驱动流程：(1)数据输入：控制器将图像数据（RGB值）传输到LCD驱动电路。
(2)数据解码：LCD驱动电路将输入的图像数据转换为液晶分子可理解的电信号。
(3)电场操控：通过电信号操控液晶分子的排列，将其使之平行或垂直。
LCD驱动方式及显示原理
二.LCD显示原理
基本上，LCD是藉由电场加于液晶，改变其双折射现象，并配合偏光 片来决定光的路径。
(1). 偏光片的使用 ：使用偏光片，可決定光的行進路線。
(2).液晶的定向：可使液晶分子呈现规则的排列。
(3).液晶定向后，可使液晶分子呈现规则的排列，达到 扭转的功能；不同型态之LCD有不同的扭转角。
LCD 的结构
? 一般LCD的组成：1.玻璃；2.偏光片；3.框胶；4.ITO 层；5.配向膜；6.液晶；7.SPACER
一.LCD显示方式
? 1.Positive
上下两层偏光片不同，没有加电源时LCD是透明的，多 用于反射，半穿透的液晶显示。
? 2.Negative
上下两层的偏光片相同，没有加电源时LCD是黑色的， 多用于全透的液晶显示。
? 2.驱动方法:将每一 个字节分别拉出一个 Segment与 Common相 对应,且单独驱动,不 与其它Segment复合 使用.当COM与SEG相 减后, 有AC电压信号 (大于液晶的启始电 压Vth),此SEG相对应 的字节便会点亮.反 之,COM与SEG相减后 电压为0V,此字节将 不会被点亮.
谢谢大家!
二.LCD TYPE
LCD与不同偏光片的搭配
穿透式
半透式-外部反射板
反射式
偏光板
液晶 Cell
偏光板
BL
偏光板
Cell
液晶 Cell
偏光板
反射板
BL
二.LCD驱动方式
? 1.Static(静态) a.驱动原理:(数字信号)
如下图所示当方格内之信号为1时,则此时LCD点亮, 反之,若方格内为0时,则此时LCD为不点亮的状态.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17
LCD驱动－－多路驱动
电压平均化：分析多路驱动的基本思想可知，不仅选通相素上施加有电 压，非选通相素上也施加了电压。非选通时波形电压与选通时波形电压 之比为偏压比Bias=1/a。为了使选通相素之间及非选通相素之间显示状 态一致，必须要求选点电压Von一致，非选点电压Voff一致。为了使相素 在选通电压作用下被选通；而在非选通电压作用下不选通，必须要求 LCD的光电性能有阈值特性，且越陡越好。但由于材料和模式的限制， LCD电光曲线陡度总是有限的。因而反过来要求Von、Voff拉得越开越好， 即Von/Voff越大越好。 经理论计算，当Duty、Bias满足以下关系时，Von/Voff取极大值。满足下 式的a，即为驱动路数为N的最佳偏压值。
變原有的扭轉排列狀態。
8
(5). 液晶與偏光片的效應組合：
●未加電壓：當光線通過上層偏光片，以一特定的方向進入LCD後，藉 由液晶的扭轉將光路徑旋轉至特定之角度，而得以穿透下 層偏光片的透過軸向。 ●施加電壓：原有液晶分子排列的狀態經過施加電壓後，已失去了旋轉 光路徑的功能，因此光線無法透過直交的偏光片。
液晶显示显示原理及其驱动方式
1
什么是LCD?
LCD 液晶显示器是 Liquid Crystal Display 的简称， LCD 的构造是在两片平行的玻璃当中放置液态的晶体， 两片玻璃中间有许多垂直和水平的细小电线，透过通 电与否来控制杆状水晶分子改变方向，将光线折射出 来产生画面。
2
液晶显示的特点
1. 2. 3. 4. 5. 6. 7.
低电压，低功耗 平板型结构，轻薄短小 被动型显示 显示信息量大，应用范围广 长寿命 易于彩色化 无辐射，无污染
3
液晶的应用物理性质
ቤተ መጻሕፍቲ ባይዱ
液晶的分子形状一般都是刚性的棒状形 液晶具有液体的流动性和晶体的异向性 液晶分子在外电场作用下其排列极易发生变化
4
液晶的光学特性
能够使入射光沿液晶分子偶极矩的方向偏转 能使入射的偏光状态及偏光轴方向发生变化 能使入射的左旋或右旋偏光产生对应的透过或 反射
5
一.LCD的顯示原理 :
基本上，LCD是藉由電場加於液晶，改變其雙折射現像，並配合偏光片來決定 光的路徑。
(1). 偏光片的使用 ：使用偏光片，可決定光的行進路線。
Plasma驅動
11
Segment顯示與Dot Matrix顯示
Segment顯示
Dot Matrix顯示
12
LCD驱动－－静态驱动
基本思想:在相对应的一对电极间连续外加电场 或不外加电场。
13
LCD驱动－－静态驱动
驱动电路原理图：
14
LCD驱动－－静态驱动
驱动波形：分析电路 可知笔段波形不是与 公用波形同相就是反 相。同相时液晶上无 电场，LCD处于非选 通状态。反相时，液 晶上施加了一矩形波。 当矩形波的电压比液 晶阈值高很多时， LCD处于选通状态。
18
CSTN构成原理
19
20
分辨率
液晶显示器的分辨率表示它可以显示的点的数目 这是一个固定值, 没有办法调整的 同样的尺寸之下 分辨率越高则可以显示的画面越细致 假设你买了一个XGA的monitor 则你的显示卡千万不要设定成其它分辨率比如说800*600 因为在这种情况之下计算机实际上是把一个800*600的画面scale成 1024*768在显示 结果就是看到一个比较模糊的画面 正确的做法就是 买了什么分辨率的monitor 显示卡就设定成那个分辨率
6
(2).液晶的定向：可使液晶分子呈現規則的排列
(3). 液晶的定向：可使液晶分子呈現規則的排列後，達到扭轉的功 能；不同型態之LCD有不同的扭轉角。
LCD TYPE TN HTN STN FSTN a，b 軸之夾角 90 deg 110 deg 180～240 deg 180～240 deg
7
(4). 加入電場後的液晶：當所加的電場強度高於液晶的臨限電壓時，改
9
液晶正负性表示
正性:上下偏光板夾角為0度
负性:上下偏光板夾角為90度
10
LCD驅動方式分類
靜態驅動 LCD驅動方式 動態驅動 主動矩陣 (Active Matrix) TFT驅動 被動矩陣 ( Passive Matrix)
Diode驅動
Segment顯示 LCD顯示方式 Dot Matrix
15
LCD驱动－－静态驱动
静态LCD设计之驱动波形分析：
16
LCD驱动－－多路驱动
基本思想： 电极沿X、Y方向排列 成矩阵，按顺序给X电极施加选通 波形，给Y电极施加与X电极同步 的选通或非选通波形，如此周而复 始。通过此操作，X、Y电极交点 的相素可以是独立的选态或非选态。 驱动X电极从第一行到最后一行所 需时间为帧周期Tf(频率为帧频)， 驱动每一行所用时间Tr与帧周期的 比值为占空比： Duty=Tr/Tf=1/N。
背光源分类
A) CCFL (冷阴极荧光灯) 特性 : 高亮度， 3,000 - 4,000 cd/m2 长寿命 (约 20,000 小时) 低发热量 亮白色光 驱动电压: 1000~2000V 需外加驱动器
23
背光源分类
B) EL (场致发光器) 特性: 厚度小， 0.4 到 1.0 mm ， 光颜色有蓝绿，黄绿，蓝色和白色 寿命大约 5,000 小时 驱动条件范围宽，频率 60 to 1000hz 驱动电压: 最大 150V 交流电压 需外加驱动器： 逆变器或者是驱动IC
21
液晶分辨率
QQVGA QCIF (QVGA) WQVGA (VGA) (SVGA) (XGA) 65MHz (SXGA) 93/112MHz (SXGA+) (SXGAW) 115MHz (UXGA) 133/160MHz (HDTV) 143MHz (UXGAW) 158MHz (WUXGA) (QXGA) 211MHz 22 128x160 172x220 240x320 240x400 640 x 480 800 x 600 1024 x 768 1280 x 1024 1400 x 1050 1600 x 1024 1600 x 1200 1920 x 1080 1900 x 1200 1920 x 1200 2048 x 1536
