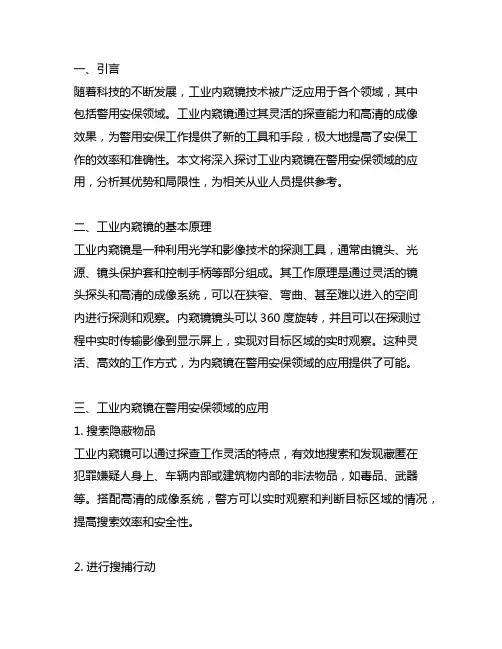

工业内窥镜在警用安保领域的应用
一、引言随着科技的不断发展，工业内窥镜技术被广泛应用于各个领域，其中包括警用安保领域。
工业内窥镜通过其灵活的探查能力和高清的成像效果，为警用安保工作提供了新的工具和手段，极大地提高了安保工作的效率和准确性。
本文将深入探讨工业内窥镜在警用安保领域的应用，分析其优势和局限性，为相关从业人员提供参考。
二、工业内窥镜的基本原理工业内窥镜是一种利用光学和影像技术的探测工具，通常由镜头、光源、镜头保护套和控制手柄等部分组成。
其工作原理是通过灵活的镜头探头和高清的成像系统，可以在狭窄、弯曲、甚至难以进入的空间内进行探测和观察。
内窥镜镜头可以360度旋转，并且可以在探测过程中实时传输影像到显示屏上，实现对目标区域的实时观察。
这种灵活、高效的工作方式，为内窥镜在警用安保领域的应用提供了可能。
三、工业内窥镜在警用安保领域的应用1. 搜索隐蔽物品工业内窥镜可以通过探查工作灵活的特点，有效地搜索和发现藏匿在犯罪嫌疑人身上、车辆内部或建筑物内部的非法物品，如毒品、武器等。
搭配高清的成像系统，警方可以实时观察和判断目标区域的情况，提高搜索效率和安全性。
2. 进行搜捕行动在进行搜捕行动时，内窥镜可以帮助警方掌握目标区域的详细情况，包括房屋内部的结构、人员分布等信息，为搜捕行动提供重要支持。
通过内窥镜的实时成像，警方可以在最大程度上降低搜捕行动中的安全风险，并且提高搜捕的成功率。
3. 侦查案件现场在侦查案件现场时，内窥镜可以帮助警方深入探测和观察案件现场的细节，包括物证、痕迹等信息，为案件侦破提供重要的线索和证据。
内窥镜的高清成像效果使得警方可以更加全面、准确地观察案件现场，提高案件侦破的效率和质量。
四、工业内窥镜在警用安保领域的优势1. 灵活便捷工业内窥镜具有灵活的探查能力，可以在狭窄、曲折的空间内进行探测和观察，为警方提供极大的便利。
内窥镜的手持式设计和轻便的大小使得它可以随时随地使用，无需额外的设备和场地支持。
2. 高清成像工业内窥镜搭配高清的成像系统，可以实时传输目标区域的影像到显示屏上，提供清晰细致的观察效果。

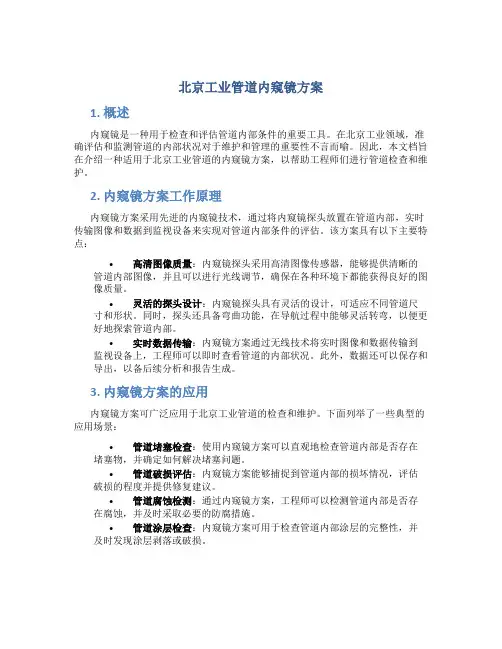

北京工业管道内窥镜方案
北京工业管道内窥镜方案1. 概述内窥镜是一种用于检查和评估管道内部条件的重要工具。
在北京工业领域，准确评估和监测管道的内部状况对于维护和管理的重要性不言而喻。
因此，本文档旨在介绍一种适用于北京工业管道的内窥镜方案，以帮助工程师们进行管道检查和维护。
2. 内窥镜方案工作原理内窥镜方案采用先进的内窥镜技术，通过将内窥镜探头放置在管道内部，实时传输图像和数据到监视设备来实现对管道内部条件的评估。
该方案具有以下主要特点：•高清图像质量：内窥镜探头采用高清图像传感器，能够提供清晰的管道内部图像，并且可以进行光线调节，确保在各种环境下都能获得良好的图像质量。
•灵活的探头设计：内窥镜探头具有灵活的设计，可适应不同管道尺寸和形状。
同时，探头还具备弯曲功能，在导航过程中能够灵活转弯，以便更好地探索管道内部。
•实时数据传输：内窥镜方案通过无线技术将实时图像和数据传输到监视设备上，工程师可以即时查看管道的内部状况。
此外，数据还可以保存和导出，以备后续分析和报告生成。
3. 内窥镜方案的应用内窥镜方案可广泛应用于北京工业管道的检查和维护。
下面列举了一些典型的应用场景：•管道堵塞检查：使用内窥镜方案可以直观地检查管道内部是否存在堵塞物，并确定如何解决堵塞问题。
•管道破损评估：内窥镜方案能够捕捉到管道内部的损坏情况，评估破损的程度并提供修复建议。
•管道腐蚀检测：通过内窥镜方案，工程师可以检测管道内部是否存在腐蚀，并及时采取必要的防腐措施。
•管道涂层检查：内窥镜方案可用于检查管道内部涂层的完整性，并及时发现涂层剥落或破损。
4. 内窥镜方案的优势内窥镜方案相对于传统的管道检查方法具有许多优势，具体包括：•非侵入式检查：内窥镜方案能够不需要拆除管道或进行大规模的破坏性操作就能够检查管道内部，避免了不必要的维修和停工时间。
•准确的管道评估：内窥镜方案提供高清图像和实时数据，工程师们可以准确评估管道内部的条件，并根据需要进行相应的维护和修复。
GP-30工业内窥镜简单方案
上海欧加华医疗仪器有限公司-------中国内窥镜专业制造商涡轮发动机机器零件基础结构主要特性-清晰、高分辨率影像清晰再现影像。
鲜明的影像能够减轻眼睛负担。
-焦距调节结构操作简便的焦距调节。
-精确的影像再现明显改善了影像边缘的扭曲与变形。
-经久耐用不锈钢插入管道适用温度在-20℃～150℃之间，可承受1.7个大气压力。
（微型硬性内窥镜和细小直径硬性内窥镜除外）人体工程学的控制部分手感舒适。
-多样化多种直径、作业长度、视野角度和视野范围。
- TV监控可通过TV监视器上鲜明的影像对生产线进行有效监控。
主要特性只需稍稍插入，就能进行比较理想的正面观测。
配接TV摄像机还可以传送清晰的影像。
用于检测以下区域：-狭窄直径的孔洞和管道的内部-铸件和液压件及珩磨加工孔的内部-1 mm直径或更大直径洞孔的侧壁-航空发动机、空心墙或建筑物、机械、结构等的内各种抓取工具各种抓取工具设计可以单独完成或组合完成各种异物抓取的工作上海欧加华公司是中国内窥镜专业制造商，拥有着12年的内窥镜制造经验，广泛应用于世界各地的医疗、建筑、工业等领域。
利用OJH内窥镜技术，人们不仅能够便捷，准确地观察各种隐蔽部位，而且不会扰动或损坏其外部结构。
庞大OJH内窥镜家族正日益彰显无穷潜力。
其成员包括：视频内窥镜，纤维内窥镜，电子内窥镜，硬管镜以及各种辅助设备，旨在满足您的特定需要。
做为中国医学内窥镜领域的领先者，凭借数年类累积的宝贵经验并籍此在光学，电子技术及精确度方面达到的精湛技能，确保了这些内窥镜无一不展露不卓越的观察能力。
如果再考虑到使用的便捷性和耐用性，先显然，OJH工业内窥镜堪称质量控制与维护，自动检查，研发等方面的理想选择，可以帮助您提高工作效率，强化安全性和可靠性。
PG-30型工业内窥镜PG-30型工业内窥镜可以说是无损检测的一个分支，也可以说是专门的一个检测技术。
由于它的特殊传光、传象原理设计，可以方便的观看到档板后、管道内、发动机内部或者其他无法直接看到的部位，免去了昂贵的毁坏或拆卸工作，极大的节约了成本，提高了工作效率，获得最大的生产利润。
一种具有双目立体量测功能工业内窥镜的设计与系统集成
奥林 巴斯 ２ 生产 厂 家 生产 此 类 内 窥镜 产 品 ， 国 个 而 内都 是不 具有 量测 功 能 的普 通 内窥镜 ， 具 有 观 察 仅
功能， 无成 型 的量测 内窥镜 产 品 。
用， 完成 了系统 软硬件 的设 计 ， 步实 现 了双 目立体 初 量测 功能 ， 但量 测精度 有待 进一步 提高 。
当人 眼观察一 个 维 物体 时 ， 眼从 左右 两 边 双 稍 有差 别 的角度进 行 观 察 ， 观察 物 体 在 人 的左 右 被
１ 双 目立体 工业 内窥镜 系统 的设 计
Ｔｈｅ ｄ ｓ ｇ ｎ ｙ ｔ ｍ ｎｔ ｇ ａ ｉ ｎ ｏ ｉ ｏ ｕ ａ ｅ ｉ ｎ ａ ｄ ｓ ｓ ｅ ｉ ｅ ｒ ｔｏ ｆ ｂ ｎ ｃ ｌ ｒ
ｓ ｅ ｅ ｎ ｕ ｔ ｉ ｌｅ ｄ ｓ ｏ ｔ ｅ ｓ ｒ ｍ ｅ ｔ ｔ ｒ ｏ ｉ ｄ ｓ ｒ ａ ｄ ｏ ｃ ｐｅ ｗｉｈ ｍ ａ ｕ ｅ ｎ
・
６ ・ ８
测
绘
： 程 【
第 ２ 卷 １
基 于这种现 状 ， 文 自行 设 计 一款 基 于 双 目立 本
体摄 影测 量原理 的内窥镜 系统 ， 将其 加丁成 品 ， 并 从
２ 双 目立体 工 业 内窥 镜 关键技 术
２ １ 双 目立体 摄 影测量 原理 ．
理论 上实 现 了双 目立 体 摄 影 测 量 在 内窥 镜 上 的应
１２ 图像传输 部分 ．
元 素 的标定 。 ２ ２ １ 单相 机 的 内参数 标定 ．． 本 文在设 计 内窥 镜 的标 定 方 案 时 ， 分考 虑 到 充 了标定 设备 的便携 性 和 实用 性 ， 定 了张 正友 的二 确 维标 定方法 ［ ， 方法 避 免 了传统 方 法 对 设备 要 求 ４该 ］
工业内窥镜测试方法标准
工业内窥镜测试方法标准Industrial endoscope testing methods are crucial for ensuring the safety and reliability of industrial equipment. These methods involve the use of specialized endoscopic devices to visually inspect and assess the condition of internal components, such as pipelines, machinery, and other industrial systems. The testing process typically involves the insertion of the endoscope into the equipment to capture high-resolution images or videos of the internal structures and components.工业内窥镜测试方法对于确保工业设备的安全性和可靠性至关重要。
这些方法涉及使用专门的内窥镜设备来对内部组件进行视觉检查和评估，如管道、机械和其他工业系统。
测试过程通常涉及将内窥镜插入设备中，以捕获内部结构和组件的高分辨率图像或视频。
One of the key aspects of industrial endoscope testing methods is the ability to detect and identify potential issues or defects within the equipment. By providing a visual inspection of inaccessible or hard-to-reach areas, endoscopic testing allows for the early detection of any corrosion, cracks, leaks, or other forms of damage that maycompromise the integrity of the equipment. This proactive approach to maintenance and inspection can help prevent costly downtime and equipment failures, ultimately saving time and resources for industrial companies.工业内窥镜测试方法的关键方面之一是能够检测和识别设备内的潜在问题或缺陷。
内窥镜产品设计方案模板
内窥镜产品设计方案模板一、产品介绍内窥镜是一种用于观察体腔内部情况的医疗器械。
它由光学系统、成像传输系统、激光系统、机械臂系统等组成。
内窥镜可以在医生的操作下进入人体或动物体内，通过实时图像传输让医生观察到异常情况，并进行相关诊断或治疗。
二、市场需求分析1. 市场规模：内窥镜市场需求量迅速增长，主要驱动因素是人口老龄化、医疗技术进步和疾病发病率上升。
2. 市场竞争：内窥镜市场竞争激烈，主要竞争对手有国内外多家知名制造商，需要通过优化产品设计来提升竞争力。
三、产品设计目标1. 创新技术：整合最新的成像传输和激光技术，提高图像分辨率和视野范围，增强医生的观察和诊断能力。
2. 操作便捷：设计轻便、灵活的机械臂系统，使医生能够简单、精确地操控内窥镜。
3. 安全可靠：保证产品的材质安全性，降低患者过敏风险；加强产品结构的稳定性，提高产品的可靠性和耐用性。
四、产品设计要点1. 材质选择：采用医疗级不锈钢、高纯度玻璃等材料，确保产品无毒、无害，避免对人体产生副作用。
2. 成像传输系统：应用高清晰度CCD芯片和先进的图像处理算法，提高图像质量和分辨率。
3. 激光系统：结合激光聚焦技术，提供更精确的切割和凝固功能，可以在内窥镜操作过程中进行微创手术。
4. 机械臂系统：采用电动活塞、传感器等技术，使机械臂具备精准运动和自动稳定功能，提高内窥镜的定位精度和操控灵活度。
5. 人机界面设计：通过直观的触摸屏和简单易懂的操作界面，使医生能够快速上手操作内窥镜，提高工作效率。
6. 防护措施：在产品设计中加入防护装置，减少对人体的伤害风险，并降低机械故障的发生率。
五、产品测试和验证1. 样机制作：根据设计要求制作内窥镜样机，并提供给医生进行测试。
2. 医学实验：邀请医生和专家组成小组，对内窥镜样机进行实时测试和评估，并针对性地改进设计。
3. 安全标准验证：进行相关检测，确保产品符合医疗器械相关的安全标准和法规要求。
六、市场推广和销售1. 营销策略：制定全面的市场推广计划，结合线上线下宣传，提高品牌知名度和产品的市场份额。
工业内窥镜的工作原理
工业内窥镜的工作原理工业内窥镜是一种用于检测工业设备内部情况的工具。
它通过光学原理和成像技术，使人们能够直接观察到平常无法看见的细小细节，从而帮助工程师和技术人员进行故障诊断和维护工作。
下面将详细介绍工业内窥镜的工作原理。
工业内窥镜的工作原理主要包括光学成像原理和光源原理。
光学成像原理是工业内窥镜实现成像的基础。
内窥镜通过光学透镜将被检测物体的图像聚焦在观察者的视网膜上，从而实现对被检测物体的观察。
内窥镜的光学透镜通常由多个镜片组成，通过调节镜片间距和位置，可以实现对被观察物体的焦距调节，从而获得清晰的图像。
此外，内窥镜还配备了放大镜，使得观察者能够更加清晰地观察到被检测物体的细节。
光源原理是工业内窥镜实现照明的基础。
内窥镜内部通常安装有一种或多种光源，用于照亮被检测物体。
常见的光源有光纤光源和LED光源。
光纤光源通过光导纤维将光线传输到被检测物体处，使其亮度均匀分布。
LED光源则直接发出光线，具有高亮度和低能耗的特点。
通过选择合适的光源，可以确保被检测物体在观察时有足够的亮度，从而提高检测效果。
工业内窥镜还配备了一套弯曲的管道或软管，使其能够方便地进入狭窄的空间或弯曲的管道内部。
内窥镜的管道或软管通常由柔性材料制成，具有一定的柔韧性和抗压性，能够适应不同的工作环境。
工业内窥镜的使用过程一般如下：首先，将内窥镜插入待检测设备的入口，并通过管道或软管将其引导到需要观察的部位。
然后，通过调节镜片和光源，使内窥镜对准被观察物体并照亮其表面。
观察者通过内窥镜的目镜观察被检测物体的图像，并根据观察到的细节进行判断和分析。
最后，根据观察结果，确定是否存在故障或需要进行维护。
工业内窥镜的工作原理使得工程师和技术人员能够直接观察到设备内部的情况，避免了拆解设备或损坏设备的风险。
它广泛应用于各个行业的设备检测和维护工作中，如汽车制造、航空航天、石油化工等。
通过使用工业内窥镜，人们可以及时发现设备故障或潜在问题，提高设备的可靠性和安全性，减少生产停工时间和维修成本。
工业内窥镜使用手册范本
手持式内窥镜使用手册
型号：F1系列
产品介绍
F1系列是本公司开发的一款简易的手持式AV工业内窥镜。采用适用简易设计，带有抗光TF显示屏，即使在阳光下、也显示清晰。
本款产品有丰富的选配。可以像头，同时，我们为5.5毫米蛇管摄像头提供两种镜头，60°长距镜头和80°大角度镜头。
1/5‘VGA CMOS：分辨率640*480 30万像素
工作温度：-20-60℃
包装及配件
内窥镜主机
8.5/5.5mm内窥镜蛇管
说明书
90°侧视反光镜（可选）
中性包装盒
产品细节
使用用途
产品参数
这款手持管道检测设备可帮助您检测任何肉眼无法看到的地方
手持式内窥镜
可定型金属软管
3.5‘TFT LCD显示屏；单显示功能
可调LED灯控制器
探头带6颗高亮LED
探头防水
探头直径：8.5/5.5mm
定型蛇管长度：0.8米（2 3 5米可选）
定型蛇管直径：6.5/5.0mm
视场角：60°
焦距：2-6CM
工业内窥镜检测原理方法与范围
工业内窥镜检测原理方法与范围工业内窥镜检测原理方法与范围工业内窥镜检测原理定义中文名称：无损探伤、无损检测、无损检验、无损检测、无损评价英文名称：nondestructive testing，NDT，nondestructive evaluating，NDE;nondestructive test工业内窥镜，是无损检测的一个分支，也可以说是专门的一个检测技术。
范围1、焊缝表面缺陷检测。
检测焊缝表面裂纹、未焊透及焊漏等焊接质量。
2、内腔检测。
检测表面裂纹、起皮、拉线、划痕、凹坑、凸起、斑点、腐蚀等缺陷。
3、状态检测。
当某些产品(如蜗轮泵、发动机等)工作后，按技术要求规定的项目进行内窥检测。
4、装配检测。
当有电子肠镜要求和需要时，使用同三维工业视频内窥镜对装配质量进行检测;装配或某一工序完成后，检测各零部组件装配位置是否符合图样或技术条件的要求;是否存在装配缺陷。
5、多余物检测。
检测产品内腔残余内屑，外来物等多余物。
工业内窥镜由于它的特殊尺寸设计，可以让我们不破坏被检测物体的表面简便、准确地观察物体内部表面结构或工作状态。
无损检测需要使用工业内窥镜作为检测工具，是为了满足工业复杂使用环境而专业设计生产的。
内窥镜检测是随着内窥镜生产制造技术的发展而逐渐得到广泛应用的一种检测技术。
根据制造工艺特点，我们一般把工业内窥镜分为光学硬管镜，光纤镜，视频镜三种类型。
工业内窥镜可用于高温、有毒、核辐射及人眼无法直接观察到的场所的检测和观察，主要用于汽车、航空发动机、管道、机械零件等，可在不需拆卸或破坏组装及设备停止运行上海货架的情况下实现无损检测，另外一方面工业内窥镜还可与照相机、摄像机或电子计算机连接，组成照相、摄像和图象处理系统，从而进行视场目标的监视、记录、贮存和图象分析.为诊断和处理提供很好的保证。
2014年8月27日。
工业内窥镜技术要求
工业内窥镜技术要求工业内窥镜技术要求一.配置要求：1.镜头部分：包含4个镜头1.1 旋转360°调焦镜头直径50-55mm 1个1.2广角直视电动调焦镜头直径25-30mm 1个1.3直视镜头镜头直径6-8mm（镜头和检测线一体）1套1.4钨丝编网耐磨勾头镜直径4.5-6mm 1个2.主机便携控制和显示一体机1个3.检测线3.1手持式GFRP硬质伸缩线盘1个3.2硬质柔性检测线25米，线的直径为4.5毫米1根4打捞工具35mm直径的磁铁打捞工具，15米打捞伸缩线和伸缩线盘1套二.技术特点：（1）重量轻、防尘、便携式，方便高空和生产现场作业；（2）中文菜单操作提示；（3）适用于现场检验，现场粉尘环境适应性好；（4）检测线和打捞线通用，可互为备用。
三、技术要求1、主机：不低于8英寸高亮彩色显示器，显示器分辨率不低于1280X800。
便携式控制器，操作简单，支持中英文模式。
轻触式按键进行调光、调焦、旋转和翻转控制。
高性能锂电，满电下电池续航持续工作不低于5小时。
主机可进行一体拍照、录像、回放浏览功能；实时图像放大缩小功能；拍照图片文字标注功能。
可显示记录时间和日期以及电池电量等。
录制拍照的电子文件可存储于本地TF卡中，存储容量不低于16G，最大支持32G。
一机多用，可快速更换所带所有类型镜头。
2.镜头2.1旋转360°调焦镜头：电动旋转，径向不小于200°翻转、轴向360°无限旋转，可电动调焦并且被观察目标清晰可见，具备微距可变焦段技术，使镜头在微距接触或无限远的条件下，通过精准调焦得到最佳视频效果。
前端有不低于25颗高亮度LED灯照明，亮度可调，IP68防水标准，可防不低于10米水深，配有镜头保护罩。
2.2广角直视电动调焦镜头：视场角不小于160°，可电动调焦，IP68防水标准，可防不低于10米水深；自带环境光,保证黑暗环境图像清晰。
2.3直视镜头：视场角不小于90°，后端带可弯曲弹簧,便于拐弯,附带25mGFRP检测线。
一种30°转向内窥镜
专利名称：一种30°转向内窥镜专利类型：实用新型专利
发明人：陈俊杰,陈耀松
申请号：CN202121920202.X 申请日：20210816
公开号：CN215729083U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及光学镜片技术领域，尤其为一种30°转向内窥镜，包括沿光线入射方向依次设置的负透镜组、正透镜组和像面，负透镜组包括沿光线入射方向依次设置的平凹型透镜和转向棱镜，转向棱镜右侧贴合设置有光阑，正透镜组包括沿光线入射方向依次设置的双凸型透镜A、滤光片、双凸型透镜B、双凹型透镜、双凸型透镜C和负弯月型透镜。
本实用新型中，转向棱镜为转向角30°的三胶合棱镜，采用镀反射膜实现光线反射，内窥镜整体采用负透镜组在前，正透镜组在后的反远摄镜头结构，将光阑设在三胶合棱镜后表面，使入射到棱镜内的光束孔径最小，有利于减小棱镜内光线重叠的问题，所有镜片均使用球面镜片，结构简单，便于加工。
申请人：福州宏旭科技有限公司
地址：350000 福建省福州市仓山区金山工业集中区福湾园盘屿路869号24#
国籍：CN
代理机构：北京哌智科创知识产权代理事务所(普通合伙)
代理人：丁佳钰
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海欧加华医疗仪器有限公司
-------中国内窥镜专业制造商
涡轮发动机机器零件基础结构
主要特性
-清晰、高分辨率影像
清晰再现影像。
鲜明的影像能够减轻眼睛负担。
-焦距调节结构
操作简便的焦距调节。
-精确的影像再现
明显改善了影像边缘的扭曲与变形。
-经久耐用
不锈钢插入管道适用温度在-20℃～150℃之间，可承受1.7个大气压力。
（微型硬性内窥镜和细小直径硬性内窥镜除外）
人体工程学的控制部分
手感舒适。
-多样化
多种直径、作业长度、视野角度和视野范围。
- TV监控
可通过TV监视器上鲜明的影像对生产线进行有效监控。
主要特性
只需稍稍插入，就能进行比较理想的正面观测。
配接TV摄像机还可以传送清晰的影像。
用于检测以下区域：
-狭窄直径的孔洞和管道的内部
-铸件和液压件及珩磨加工孔的内部
-1 mm直径或更大直径洞孔的侧壁
-航空发动机、空心墙或建筑物、机械、结构等的内
各种抓取工具
各种抓取工具设计可以单独完成或组合完成各种异物抓取的工作
上海欧加华公司是中国内窥镜专业制造商，拥有着12年的内窥镜制造经验，广泛应用于世界各地的医疗、建筑、工业等领域。
利用OJH内窥镜技术，人们不仅能够便捷，准确地观察各种隐蔽部位，而且不会扰动或损坏其外部结构。
庞大OJH内窥镜家族正日益彰显无穷潜力。
其成员包括：视频内窥镜，纤维内窥镜，电子内窥镜，硬管镜以及各种辅助设备，旨在满足您的特定需要。
做为中国医学内窥镜领域的领先者，凭借数年类累积的宝贵经验并籍此在光学，电子技术及精确度方面达到的精湛技能，确保了这些内窥镜无一不展露不卓越的观察能力。
如果再考虑到使用的便捷性和耐用性，先显然，OJH工业内窥镜堪称质量控制与维护，自动检查，研发等方面的理想选择，可以帮助您提高工作效率，强化安全性和可靠性。
PG-30型工业内窥镜
PG-30型工业内窥镜可以说是无损检测的一个分支，也可以说是专门的一个检测技术。
由于它的特殊传光、传象原理设计，可以方便的观看到档板后、管道内、发动机内部或者其他无法直接看到的部位，免去了昂贵的毁坏或拆卸工作，极大的节约了成本，提高了工作效率，获得最大的生产利润。
工业用途范例：
涡轮机清洁、桨片和喷管/管嘴阻塞检查、找回脱落部件、管道内外腐蚀状况、主蒸汽管道、供水加热器、冷凝器、风力发电机、风叶运行状态、提炼/输油线路和密封系统、阀门底座检查、涡轮机/发电机/发生器、发电定子检查、浆片检查。
公安和海关：武器制造用于检查机械齿轮零件磨损、松动、漏油、炮管内部情况。
安全检查用于公安、海关部门检查藏匿的毒品、及走私物品。
视频内窥镜技术在武器制造、日产维护,安全、海关检查、搜救、生命探测中也得到了应用。
搜救探测用于地震搜救、突发性事件搜索、防爆检查。
航空航天工业：铁路、船舶大型柴油机、各种发动机及管路的常规维护和检查。
用于飞机涡轮、叶片、发动机、焊缝表面、导管表面、燃烧腔体内部的定期检查或机体的检查,以及火箭发动机的研究开发、制造。
石油/化工/天然气：在检测过程中无需拆卸被检设备,因而是非常具有成本效益的检测解决方案。
尤其是在对于石油精炼厂的储存罐、热交换器、球罐车,化工行业的管道设施,特检所及压力容器生产单位的容器、钢瓶、管路等内部缺陷探测检查。
汽车制造、交通工具：在汽车发动机的清洗、保养方面,内窥镜也是必不可少的日常工具。
同时它操作简单、灵活、小巧便于携带,柔软、细小、可弯曲的插入管可以到达需要检查任何隐蔽的部位。
汽车内窥镜在汽车生产、维修行业得到广泛的应用,主要应用于检测诊断汽车发动机、汽缸、油压部件、燃料管、引擎、消声器、输送与空调系统、差速器、水箱、
油箱、齿轮箱的磨损、积炭、堵塞等情况,提高了工作效率,降低了修理费用,同时避免了对机件多次拆装而造成的损害。
机车、工程、制药、食品管道：铁路/船舶用于检查电力机车、空调系统、涡轮、加热器、柴油机、锅炉火焰、管道的检查。
建筑工程用于检查钢管的锈蚀及污垢、墙壁等内部诊断、钢筋生锈的状况、支撑轴、桥梁接头的裂纹等,还可用于隧道内侧的空洞、建筑模型的观察;自来水排水管的锈蚀和堵塞的诊断。
研究单位用于研究机构的观察、科研、实验室、考古等。
机械铸造行业：用于汽车零部件铸造、液压类铸造、泵体阀体类铸造、机械零部件铸造、管路管件类铸造单位,用于检查铸造夹沙情况、毛刺情况及交错孔情况等质量控制。
产品性能特点：
A.采用特封，高分辨率消色差透镜，图像真实，色彩更纯正鲜亮，清晰
B.更换光学转接器可获得不同视角视向的观察图像
C.美观精巧的外形，单手操作特别适合现场使用
D.不锈钢结构，适用于各种恶劣的工业环境
E . 现场快速检查，无须拆卸，可大大缩短故障检测时间，提高工作效率，大幅度节约生产、维修成本。
F. 双层不锈钢结构，制造精密，性能非常可靠，工作寿命长。
上海欧加华GP-3O型工业内窥镜是结合最先进的光学、微电子、微机械一体化而研发生
产的新一代工业无损检测设备，由于采用了高分辨率彩色藕电荷器最为主要成像器件，极大的提高了内窥镜图像的清晰度。
彻底消除传统光纤内窥镜图像的网纹及蜂窝现象，图像亮度、对比度都有了极大的提高，上海欧加华公司一贯坚持诚实守信、技术领先，互惠互利，共同发展的经营理念，以信誉求发展、以质量要效益，对售出的产品实行一年质保，终身维护，赢得了用户和市场的一致好评，欧加华人想用户所想，急用户所急，尽最大的努力来满足用户的要求。
目前部分合作伙伴名录如下：
1.赫斯基（上海）注塑系统有限公司
2.上海通用汽车有限公司
3.马瑞利动力系统（上海）公司
4.萨帕铝型材（上海）有限公司
5.上海空间电源（中国航天）研究所
6.上海交通大学D-X研究院
7.上海电气集团上海电机厂有限公司
8.麦格纳动力系统（上海）有限公司
9.上海磁浮交通发展有限公司
10.上海莲南（莲花汽车）汽配有限公司
11.北京江河幕墙（上海）股份有限公司
12.上海赛赛赛车俱乐部有限公司
13.中国龙工股份有限公司
14.福州六和机械有限公司。
上海欧加华全球体系集成了三种关键服务模式，从‘产品设计’到‘生产’和‘售后服
务’欧加华仔垂直市场领域积极拓展，通过全国33个城市的服务网络，为客户提供随时随地的快速响应和高效服务，为客户创造最大的价值。
更多更优质的服务，欢迎来电商洽！
上海欧加华医疗仪器有限
021-。
