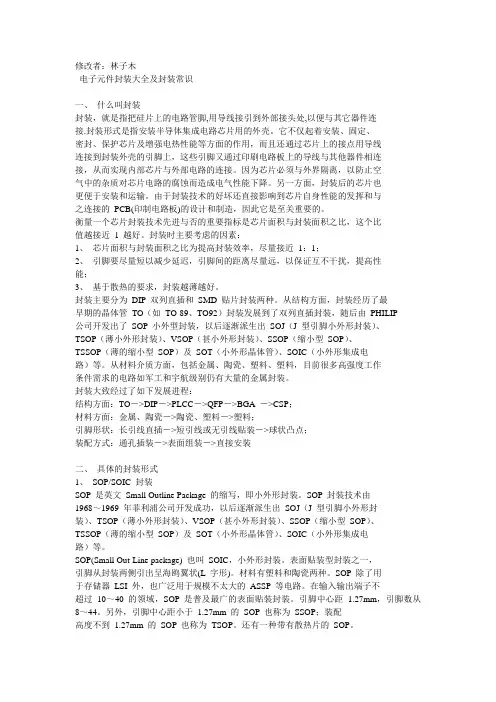

修改者：林子木电子元件封装大全及封装常识一、什么叫封装封装，就是指把硅片上的电路管脚,用导线接引到外部接头处,以便与其它器件连接.封装形式是指安装半导体集成电路芯片用的外壳。
它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，而且还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。
因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。
另一方面，封装后的芯片也更便于安装和运输。
由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB(印制电路板)的设计和制造，因此它是至关重要的。
衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近1 越好。
封装时主要考虑的因素：1、芯片面积与封装面积之比为提高封装效率，尽量接近1：1；2、引脚要尽量短以减少延迟，引脚间的距离尽量远，以保证互不干扰，提高性能；3、基于散热的要求，封装越薄越好。
封装主要分为DIP 双列直插和SMD 贴片封装两种。
从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP 小外型封装，以后逐渐派生出SOJ（J 型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
从材料介质方面，包括金属、陶瓷、塑料、塑料，目前很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。
封装大致经过了如下发展进程：结构方面：TO－>DIP－>PLCC－>QFP－>BGA －>CSP；材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装二、具体的封装形式1、SOP/SOIC 封装SOP 是英文Small Outline Package 的缩写，即小外形封装。
(完整版)元器件封装大全
元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。
在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。
名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。
带有窗口的Cerquad用于封装EPROM 电路。
散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。
带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。
70多种常见的电子元器件芯片封装类型大全
多芯片组件。将多块半导体裸芯片组装在一块布线基板上的一种封装。根据基板材料可分为MCM－L，MCM－C和MCM－D三大类。MCM－L是使用通常的玻璃环氧树脂多层印刷基板的组件。布线密度不怎么高，成本较低。MCM－C是用厚膜技术形成多层布线，以陶瓷(氧化铝或玻璃陶瓷)作为基板的组件，与使用多层陶瓷基板的厚膜混合IC类似。两者无明显差别。布线密度高于MCM－L。MCM－D是用薄膜技术形成多层布线，以陶瓷(氧化铝或氮化铝)或Si、Al作为基板的组件。布线密谋在三种组件中是最高的，但成本也高。
26.LOC(lead on chip)
芯片上引线封装。LSI封装技术之一，引线框架的前端处于芯片上方的一种结构，芯片的中心附近制作有凸焊点，用引线缝合进行电气连接。与原来把引线框架布置在芯片侧面附近的结构相比，在相同大小的封装中容纳的芯片达1mm左右宽度。
27.LQFP(low pr封装。塑料QFP之一，引脚用树脂保护环掩蔽，以防止弯曲变形。在把LSI组装在印刷基板上之前，从保护环处切断引脚并使其成为海鸥翼状(L形状)。这种封装在美国Motorola公司已批量生产。引脚中心距0.5mm，引脚数最多为208左右。
21.H-(with heat sink)
表示带散热器的标记。例如，HSOP表示带散热器的SOP。
22.pin grid array(surface mount type)
表面贴装型PGA。通常PGA为插装型封装，引脚长约3.4mm。表面贴装型PGA在封装的底面有陈列状的引脚，其长度从1.5mm到2.0mm。贴装采用与印刷基板碰焊的方法，因而也称为碰焊PGA。
因为引脚中心距只有1.27mm，比插装型PGA小一半，所以封装本体可制作得不怎么大，而引脚数比插装型多(250～528)，是大规模逻辑LSI用的封装。封装的基材有多层陶瓷基板和玻璃环氧树脂印刷基数。以多层陶瓷基材制作封装已经实用化。
电子行业常见电子元件的封装
电子行业常见电子元件的封装引言在电子行业中，常用的电子元件可以分为许多不同的类型，它们在电子产品的设计与制造中起着至关重要的作用。
其中一个重要的方面就是元件的封装，即将电子元件嵌入到适当的封装中，以便于安装、使用和维护。
本文将介绍几种电子行业中常见的电子元件的封装类型，并说明它们的特点和应用场景。
1. DIP封装（Dual Inline Package）DIP封装是电子行业中最基本和最常见的封装类型之一。
它是一种通过两个平行的排针将元件与电路板连接的封装形式。
DIP封装通常用于集成电路（IC）和二极管等小型元件上，其较大的封装尺寸使得它易于手动安装和维修。
DIP封装的主要特点是易于制造和低成本，但其体积较大，不适用于高密度的电路板设计。
2. SMD封装（Surface Mount Device）SMD封装是一种在电子行业中越来越流行的封装类型。
相比于DIP封装，SMD封装更小巧、体积更小，适用于高密度电路板的设计。
SMD封装使用焊盘来连结元件和电路板，减少了排针的使用，因此可以实现更高的集成度和更好的电路性能。
SMD封装的另一个优点是它可以通过自动化设备进行快速的贴片焊接，提高了生产效率。
SMD封装有许多不同的类型，其中最常见的包括：•SOP封装（Small Outline Package）：SOP封装是一种带有平行引脚的表面贴装元件封装。
SOP封装广泛应用于各种集成电路和传感器上。
它的特点是小型尺寸和较低的体积，适合于紧凑型电路板设计。
•QFP封装（Quad Flat Package）：QFP封装是一种四边平行引脚的表面贴装封装，广泛应用于计算机和通信设备等高密度电子产品中。
QFP封装具有较高的引脚密度和较小的封装间距，可实现更高的集成度和更好的电路性能。
•BGA封装（Ball Grid Array）：BGA封装是一种使用焊球连接元件和电路板的表面贴装封装。
BGA封装具有更高的引脚密度和更好的热性能，适用于需求更高性能和更高可靠性的电子产品。
电子元器件封装分类型

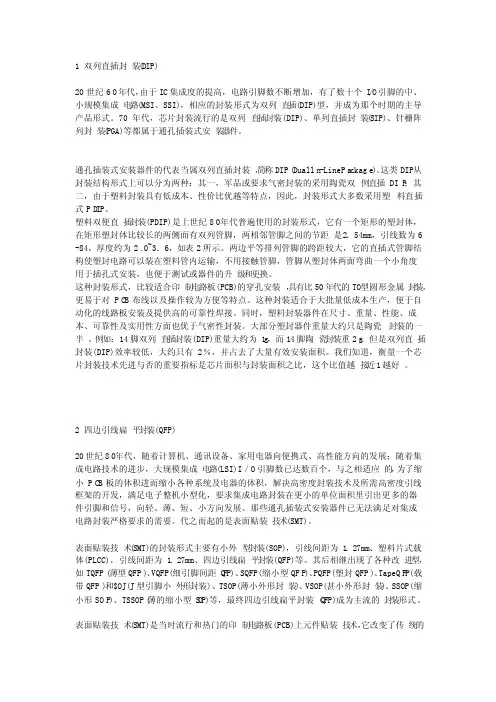

1 双列直插封装(DIP)20世纪60年代，由于IC集成度的提高，电路引脚数不断增加，有了数十个I/O引脚的中、小规模集成电路(MSI、SSI)，相应的封装形式为双列直插(DIP)型，并成为那个时期的主导产品形式。
70年代，芯片封装流行的是双列直插封装(DIP)、单列直插封装(SIP)、针栅阵列封装(PGA)等都属于通孔插装式安装器件。
通孔插装式安装器件的代表当属双列直插封装，简称DIP(Dualln-LinePa ckage)。
这类DIP从封装结构形式上可以分为两种：其一，军品或要求气密封装的采用陶瓷双例直插DIP；其二，由于塑料封装具有低成本、性价比优越等特点，因此，封装形式大多数采用塑料直插式PD IP。
塑料双便直插封装(PDIP)是上世纪80年代普遍使用的封装形式，它有一个矩形的塑封体，在矩形塑封体比较长的两侧面有双列管脚，两相邻管脚之间的节距是2．54mm，引线数为6-84，厚度约为2.0~3．6，如表2所示。
两边平等排列管脚的跨距较大，它的直插式管脚结构使塑封电路可以装在塑料管内运输，不用接触管脚，管脚从塑封体两面弯曲一个小角度用于插孔式安装，也便于测试或器件的升级和更换。
这种封装形式，比较适合印制电路板(PCB)的穿孔安装，具有比50年代的TO型圆形金属封装，更易于对PC B布线以及操作较为方便等特点。
这种封装适合于大批量低成本生产，便于自动化的线路板安装及提供高的可靠性焊接。
同时，塑料封装器件在尺寸、重量、性能、成本、可靠性及实用性方面也优于气密性封装。
大部分塑封器件重量大约只是陶瓷封装的一半。
例如：14脚双列直插封装(DIP)重量大约为1g，而14脚陶瓷封装重2g。
但是双列直插封装(DIP)效率较低，大约只有2％，并占去了大量有效安装面积。
电子元器件封装介绍
电子元器件封装介绍电阻：RES1，RES2，RES3，RES4；封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容：ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器：POT1,POT2；封装属性为VR-1到VR-5二极管：封装属性为DIODE-0.4(小功率)DIODE-0.7(大功率)三极管：常见的封装属性为TO-18（普通三极管）TO-22(大功率三极管)TO-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有TO126H和TO126V整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中8-40指有多少脚，8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
常用电子元件封装大全
常用电子元件封装大全电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
元器件封装_配实物图_DIP、PLCC、SOP、PQFP、SOJ、TQFP、TSSOP、BGA_
常见元器件封装(实物图)qqqDIPPLCCSOPPQFPSOJTQFPTSSOPBGA芯片封装技术知多少前言我们经常听说某某芯片采用什么什么的封装方式，在我们的电脑中，存在着各种各样不同处理芯片，那么，它们又是是采用何种封装形式呢？并且这些封装形式又有什么样的技术特点以及优越性呢？那么就请看看下面的这篇文章，将为你介绍个中芯片封装形式的特点和优点。
一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。
二、PQFP塑料方型扁平式封装和PFP塑料扁平组件式封装PQFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。
唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
电子元件封装大全
电子元件封装大全1 、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI 用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。
而且BGA 不用担心QFP 那样的引脚变形问题。
该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500 引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP 封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。
引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。
3、碰焊PGA(butt joint pin grid array)表面贴装型PGA 的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
电子元件封装及封装常识
电子元件封装及封装常识电子元件是电子设备中不可缺少的基本组成部分，在电子设备中起到非常重要的作用。
电子元件封装则是保护电子元件的重要手段，在电子元件的使用和存储等方面起到至关重要的作用。
本文将介绍电子元件封装的基本知识和封装常识。
一、电子元件封装的基本知识1、电子元件封装的概念电子元件封装是指将片式电子元件、插针式电子元件、导线式电子元件等电子元件，按照一定的形状、大小和尺寸进行封装，从而形成带有引脚或焊盘的封装体，以便于使用和制造电子设备的过程中固定元件、连通电路和保护元件。
2、电子元件封装的分类电子元件的封装可以根据元件封装的性质来进行分类，主要分为以下几种类型：（1）插入式封装：插正、插反、插侧、插角、磨角、磨角侧插方、板插等。
（2）表面贴装封装：QFP、BGA、TSOP、SOP等。
（3）接插板式封装：DIP、SIP等。
（4）芯片式封装：QFN、CSP等。
二、电子元件封装常识1、电子元件的常见封装方式（1）DIP封装方式：DIP封装又称为插装式封装，是最早的一种封装方式。
这种封装方式把电子元件引脚直接插到插座或插板上，插座或插板是印制电路板上的零件之一，通过插头或插片的方式，使电路板上的元件与外部元件形成可拆卸连接。
（2）SMD封装方式：SMD封装是Surface-Mount Device，表面安装技术的缩写。
这种封装方式比DIP封装更加紧凑，是芯片、光电器件、传感器、电感等组成的封装。
封装器件数量多、体积小，可以和PCB一起焊接。
（3）TSOP封装方式：TSOP封装是Thin Small Outline Package，是一种表面贴装封装方式。
电子元件的引脚是双列的若干行，每行引脚数不等，封装尺寸一般为3.0×6.4mm。
2、电子元件的封装规格电子元件的封装规格指的是电子元件封装的尺寸、形状、引脚数、引脚间距、封装材料等多个方面。
根据不同的应用需求，电子元件的封装规格也会有所不同。
常用电子元件封装、尺寸、规格汇总
常用电子元件封装、尺寸、规格汇总贴片电阻规格贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片元件的封装一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。
（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。
（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。
二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。
注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
元器件封装大全
29．电子封装的怎么分类？从使用的包装材料来分，我们可以将封装划分为金属封装、陶瓷封装和塑料封装；从成型工艺来分，我们又可以将封装划分为预成型封装(pre-mold)和后成型封装（post-mold）；至于从封装外型来讲，则有SIP(single in-line package)、DIP(dual in-line package)、PLCC(plastic-leaded chip carrier)、PQFP(plastic quad flat pack)、SOP(small-outline package)、TSOP(thin small-outline package)、PPGA(plastic pin grid array)、PBGA(plastic ball grid array)、CSP (chip scale package)等等；若按第一级连接到第二级连接的方式来分，则可以划分为PTH (pin-through-hole)和SMT（surface-mount-technology）二大类，即通常所称的插孔式（或通孔式）和表面贴装式。
30．什么是金属封装？金属封装是半导体器件封装的最原始的形式，它将分立器件或集成电路置于一个金属容器中，用镍作封盖并镀上金。
金属圆形外壳采用由可伐合金材料冲制成的金属底座，借助封接玻璃，在氮气保护气氛下将可伐合金引线按照规定的布线方式熔装在金属底座上，经过引线端头的切平和磨光后，再镀镍、金等惰性金属给与保护。
在底座中心进行芯片安装和在引线端头用铝硅丝进行键合。
组装完成后，用10号钢带所冲制成的镀镍封帽进行封装，构成气密的、坚固的封装结构。
金属封装的优点是气密性好，不受外界环境因素的影响。
它的缺点是价格昂贵，外型灵活性小，不能满足半导体器件日益快速发展的需要。
现在，金属封装所占的市场份额已越来越小，几乎已没有商品化的产品。
少量产品用于特殊性能要求的军事或航空航天技术中。
常用电子元件封装及介绍
2．合金类 用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括： （1）线绕电阻（型号：RX）。将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅 或玻璃釉加以保护。线绕电阻具有高稳定性、高精度、大功率等特点。温度系数可做到小 于10-6/℃，精度高于±0.01％，最大功率可达200W。但线绕电阻的缺点是自身电感和分 布电容比较大，不适合在高频电路中使用。 （2）精密合金箔电阻（型号：RJ）。在玻璃基片上粘和一块合金箔，用光刻法蚀出一定 图形，并涂敷环氧树脂保护层，引线封装后形成。该电阻器最大特点是具有自动补偿电阻 温度系数功能，故精度高、稳定性好、高频响应好。这种电阻的精度可达±0.001％,稳定 性为±5×10-4％/年，温度系数为±10-6/℃。可见它是一种高精度电阻。
电感的作用： 由感抗XL=2πf L知,电感L越大，频率f越高，感抗就越大。该电感器两端电压的 大小与电感L成正比，还与电流变化速度△i/△t成正比，这关系也可用下式表 示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可 用下式表示：WL=1/2 Li2。可见，线圈电感量越大，流过越大，储存的电能也 就越多。电感在电路最常见的作用就是与电容一起，组成LC滤波电路。我们已 经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流” 的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么， 交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时， 其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这 就可以抑制较高频率的干扰信号。C滤波电路在线路板电源部分的电感一般是 由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。而且附近一般有几 个高大的滤波铝电解电容，这二者组成的就是上述的LC滤波电路。另外，线路 板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上 来回折行，也可以看作一个小电感。
电子元件 集成电路 IC 的封装 DIP、QFP、PGA、BGA CSP CGA LGA ZIF SOP PFP
电子元件集成电路 IC 的封装 DIP、QFP、PGA、BGA CSP CGA LGA ZIF SOP PFP... 从foundry厂得到圆片进行减薄、中测打点后，即可进入后道封装。
封装对集成电路起着机械支撑和机械保护、传输信号和分配电源、散热、环境保护等作用。
芯片的封装技术已经历了好几代的变迁，从DIP、QFP、PGA、BGA到CSP再到MCM，技术指标一代比一代先进，包括芯片面积与封装面积之比越来越接近于1，适用频率越来越高，耐温性能越来越好，引脚数增多，引脚间距减小，重量减小，可靠性提高，使用更加方便等等。
近年来电子产品朝轻、薄、短、小及高功能发展，封装市场也随信息及通讯产品朝高频化、高I/O 数及小型化的趋势演进。
由1980 年代以前的通孔插装(PTH)型态，主流产品为DIP(Dual In-Line Package)，进展至1980 年代以SMT(Surface Mount Technology)技术衍生出的SOP(Small Out-Line Package)、SOJ(Small Out-Line J-Lead)、PLCC(Plastic Leaded Chip Carrier)、QFP(Quad Flat Package)封装方式，在IC 功能及I/O 脚数逐渐增加后，1997 年Intel 率先由QFP 封装方式更新为BGA(Ball Grid Array，球脚数组矩阵)封装方式，除此之外，近期主流的封装方式有CSP(Chip Scale Package 芯片级封装)及Flip Chip(覆晶)。
BGA(Ball Grid Array)封装方式是在管壳底面或上表面焊有许多球状凸点，通过这些焊料凸点实现封装体与基板之间互连的一种先进封装技术。
BGA封装方式经过十多年的发展已经进入实用化阶段。
1987年，日本西铁城（Citizen）公司开始着手研制塑封球栅面阵列封装的芯片（即BGA）。
常用电子元器件的封装形式
常用电子元器件的封装形式1.DIP（直插式）封装：DIP封装是电子元器件的一种常见封装形式，其引脚以直插式连接到电路板上。
它的主要特点是易于手工焊接和更换，适用于大多数应用场景。
但是由于引脚间距相对较大，封装体积较大，无法满足小型化需求。
2.SOP（小外延封装）封装：SOP封装是一种较小的表面贴装封装，其引脚呈直线排列并焊接在电路板的表面上。
SOP封装具有容易自动化生产、体积小、引脚数量多等特点，适用于中等密度的电子元器件。
3.QFP（方形浸焊封装）封装：QFP封装是一种表面贴装封装，引脚排列呈方形形状，并通过焊点浸焊在电路板表面上。
QFP封装具有高密度、小尺寸、引脚数量多等特点，适用于高性能、小型化的电子设备。
4.BGA（球栅阵列）封装：BGA封装是一种高密度的表面贴装封装，引脚排列成网格状，并通过焊球连接到电路板的焊盘上。
BGA封装具有高密度、小尺寸、良好的散热性能等特点，适用于高性能计算机芯片、微处理器等。
5.SMD（表面贴装）封装：SMD封装是一种广泛应用于电子元器件的表面贴装封装。
其特点是体积小、重量轻、引脚密度高，适用于大规模自动化生产。
常见的SMD封装包括0805、1206、SOT-23等。
6.TO（金属外壳）封装：TO封装是一种金属外壳的电子元器件封装形式。
其主要特点是能够提供良好的散热性能和电磁屏蔽效果，适用于功率较大、需要散热的元器件。
7.COB（芯片上下接插封装）封装：COB封装是一种将芯片直接粘贴到电路板上，并通过金线进行引脚连接的封装形式。
COB封装具有体积小、重量轻、引脚数量多等特点，适用于小型化、高集成度的电子设备。
8.QFN（无引脚封装）封装：QFN封装是一种无引脚的表面贴装封装，引脚位于封装的底部。
QFN封装具有体积小、引脚密度高、良好的散热性能等特点，适用于小型、高性能的电子产品。
9.LCC（陶瓷外壳）封装：LCC封装是一种使用陶瓷材料制成的封装形式，具有较高的耐高温性和良好的散热性能。
元器件封装实物图.doc(实物图,DIP、PLCC、SOP、PQFP、SOJ、TQFP、TSSOP、BGA)
常见元器件封装实物图qqq芯片封装技术知多少前言我们经常听说某某芯片采用什么什么的封装方式，在我们的电脑中，存在着各种各样不同处理芯片，那么，它们又是是采用何种封装形式呢？并且这些封装形式又有什么样的技术特点以及优越性呢？那么就请看看下面的这篇文章，将为你介绍个中芯片封装形式的特点和优点。
一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP 封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2.芯片面积与封装面积之间的比值较大，故体积也较大。
Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。
二、PQFP塑料方型扁平式封装和PFP塑料扁平组件式封装PQFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。
用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。
采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。
将芯片各脚对准相应的焊点，即可实现与主板的焊接。
用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。
PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。
唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
QFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在PCB电路板上安装布线。
常用元器件封装汇总
常用元器件封装汇总1.载板封装（PCB封装）载板封装是一种将元器件直接焊接在电路板上的封装形式。
这种封装形式可以提供元器件间的高度一致性，提高组装效率，并且可以实现自动化生产。
载板封装广泛应用于各种电子设备中。
2.转接封装（DIP封装）转接封装，又称DIP封装，是一种将元器件直接插入配有引脚的导线束上的封装形式。
这种封装形式适用于一些较大尺寸和较低密度的元器件，如集成电路、电容器和电阻器等。
DIP封装具有简单、易于维修等特点。
3.表面贴装封装（SMD封装）表面贴装封装，又称SMD封装，是一种将元器件直接焊接在电路板的表面上的封装形式。
这种封装形式可以有效提高电路板的布局密度，减小体积，并且可以实现高速自动化生产。
SMD封装广泛应用于现代电子设备中。
4.塑料封装塑料封装是一种常见的元器件封装形式，尤其用于集成电路和晶体管等电子元器件中。
塑料封装具有较低的成本、良好的绝缘性能和机械强度，适用于大批量生产。
5.金属封装金属封装是一种将元器件封装在金属壳体中的封装形式。
金属封装可以提供较好的散热性能和机械强度，适用于高功率元器件和高温环境中的应用。
常见的金属封装有TO封装、QFN封装等。
6.背胶封装背胶封装是一种将元器件封装在塑料壳体中，并使用胶水固定的封装形式。
背胶封装可以提供较好的机械强度和电气性能，适用于一些对震动和冲击敏感的应用。
7.多芯封装多芯封装是一种将多个相同功能的元器件封装到一个封装体中的封装形式。
多芯封装可以提高元器件的集成度，减小体积，并且可以实现批量生产和自动化生产。
8.裸片封装裸片封装是一种将电子元器件的芯片直接封装在基板上的封装形式。
这种封装形式可以实现非常高的集成度和超小尺寸，适用于一些对尺寸和重量要求较高的应用。
以上是常见的元器件封装形式的介绍，不同的封装形式适用于不同的应用场景和要求。
在实际设计和选择元器件时，需要根据具体的应用需求综合考虑各种因素，包括尺寸、成本、电气性能和结构强度等。
