物理7-实验：用打点计时器测速度(习题)
打点计时器练习题
实验用打点计时器测速度练习题一、选择题1．关于打点计时器在纸带上打出的点痕，下列说法中正确的是（）A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置和某段时间内的位移C．点在纸带上的分布情况反映了物体的运动情况D．根据纸带上的点痕可以知道任一时刻运动物体的瞬时速度2．在使用打点计时器前应检查（）A、所用电源是否符合要求B、纸带是否平整C、打点周期的等时性是否良好D、复写纸安装是否正确3．由打点计时器打出的纸带可以直接得到（可直接测量得到，而不需经过计算）的物理量是（）A、时间间隔B、位移C、加速度D、平均速度4．在使用打点计时器时（）A、每打完一列点子就要切断电源B、不要移动圆形复写纸片的位置C、纸带一定要从两限位孔穿过，并且压在复写纸的下面D、侧向移动限位孔位置，在一条纸带上可以打出两列点，提高纸带的利用率5．在使用打点计时器时（）A、应先接通电源，再使纸带运动B、应先使用纸带运动，再接通电源C、在使纸带运动的同时接通电源D、先使纸带运动或先接通电源都可以6．下面是四位同学在测定匀速运动的小车的速度时分别打出的四条纸带，纸带上的点迹比较理想的是（）7．运动小车拉动的纸带通过打点计时器后，在纸带上留下的点子中有5 个连续清晰的点，测出5 个点间的距离为20cm，则（）A、小车运动的平均速度为2.00m/sB、小车运动的平均速度为2.50m/sC、小车运动的平均速度为200m/sD、小车运动的平均速度为250m/s8．某同学用手水平地拉动纸带通过打点计时器后，纸带上打下了一列点，他要根据这列点计算纸带运动的平均速度及纸带是否做匀速直线运动，则下列操作正确的是（）A、他首先查清共有多少个点B、他首先从第一个能看清的点数起，查清共有多少个点C、他分别测出每两个相邻清晰点间的距离，然后相加，把相加的结果作为所有能够看清点间的总长度，用来计算平均速度。
D、他分别测出每两个相邻清晰点间的距离，用来计算各段的平均速度，判断是否是匀速运动。
人教版物理必修1第一章4：实验(用打点计时器测速度)有答案
人教版物理必修1第一章4：实验（用打点计时器测速度）一、填空题。
1. 打点计时器是记录做直线运动物体的________和________的仪器．电火花打点计时器是其中的一种，其工作电压是________，电火花计时器靠电火花和墨粉打点，当交流电的频率为50Hz时，它每隔________秒打一次点．2. 电磁打点计时器工作时使用________（选填“交流”或“直流”）电源，当电源的频率是50Hz时，每隔________s打一次点．其工作时的基本步骤如下：A．当纸带完全通过计时器后，及时关闭电源B．将电磁打点计时器接上相应的电源C．将纸带穿过两个限位孔并从复写纸下面通过D．接通开关，立即拖动纸带运动上述步骤正确的顺序是________．（按顺序填写步骤编号）3. 电磁打点计时器是一种使用交流电源的计时仪器．当电源的频率是50Hz时，它每隔0.02s打一次点．如图所示为某次实验打出的一条纸带，其中1、2、3、4为依次选定的计数点，相邻两个计数点的时间间隔为________s，根据图中标出的数据，可以得到实验物体运动的速度v2的大小为________m/s．4. 电磁打点计时器使用________（填“交流”或“直流”）电源，电磁打点计时器的工作电压在________V以下，如果所接电源为50Hz，则打点时间间隔为________s．某同学在实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点，其相邻点间的距离如图所示，每两个相邻的测量点之间的时间间隔为0.10s．则CE两点间的平均速度是________m/s．D点的瞬时速度是________m/s．5. 完成下列关于打点计时器的问题．（1）运动物体拉动穿过打点计时器的纸带，纸带上打下一系列点迹，纸带上的点迹直接记录了（）A.物体运动的时间B.物体的形状和质量C.物体在不同时刻的速度D.物体在不同时刻的位置和某段时间的位移（2）电火花打点计时器使用交流________V电源工作，它工作电源的频率是50Hz，如果用它测量速度时，实验者不知道工作电源的频率已变为60Hz，而仍按50Hz进行计算，这样算出的速度值与物体速度的真实值相比________（选填“偏大”或“偏小”）二、多选题。
高中物理必修一(人教版)1.4 实验：用打点计时器测速度
1.4 实验：用打点计时器测速度同步练习一、单选题1.打点计时器是中学研究物体运动时常用的实验器材，常见的有电磁打点计时器和电火花计时器两种．关于电磁打点计时器和电火花计时器的比较，下列说法正确的是（）A. 电磁打点计时器使用交流电源，电火花计时器使用直流电源B. 它们都是使用10V以下的交流电源C. 当电源频率为50Hz时，它们都是每隔0.02s打一个点D. 电火花计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小【答案】C,D【考点】打点计时器的使用【解析】【解答】解：A、电磁打点计时器和电火花计时器都使用交流电源，A不符合题意；B、电磁打点计时器工作电压是4V～6V交流电源，电火花打点计时器的电压是220V交流电源，B不符合题意；C、当电源频率为50Hz时，它们都是每隔0.02s打一个点，C符合题意；D、电火花计时器工作时，纸带运动受到的阻力较小，误差较小，D符合题意；故答案为：CD．【分析】本题考查打点计时器工作原理。
电磁打点计时器使用电源是低压交流电源，而电火花打点计时器是220V交流电源；当电源频率为50Hz时，它们都是每隔0.02s打一个点。
2.在你练习使用打点计时器时，小车拖动纸带并在上面打下了一系列的小点．根据你所打出点的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时（）A. 应通过测量纸带表示的运动的全程来判断B. 必须通过计算任意两点间的平均速度来判断C. 必须通过计算全程的平均速度来判断D. 可以通过测量每相邻两点间的距离，看其是否都相等来判断【答案】D【考点】打点计时器的使用【解析】【解答】物体在一条直线上运动，且在相等的时间间隔内通过的位移相等，这种运动称为匀速直线运动；如果在相等的时间里位移不等，这种运动就叫做变速直线运动．纸带上相邻的计时点的时间间隔相等，可以通过测量每相邻两点间的距离，看其是否都相等来判断，D符合题意，ABC不符合题意。
故答案为：D【分析】利用打点计时器打出纸带判断纸带运动情况时，应看相等时间内位移的变化规律确定质点的运动情况。

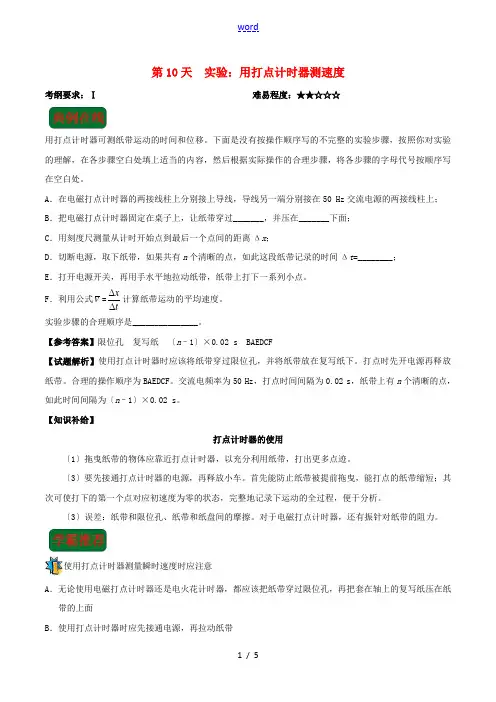

高中物理 每日一题之快乐暑假 第10天 实验：用打点计时器测速度(含解析)新人教版-新人教版高一全册
第10天实验：用打点计时器测速度考纲要求：Ⅰ难易程度：★★☆☆☆用打点计时器可测纸带运动的时间和位移。
下面是没有按操作顺序写的不完整的实验步骤，按照你对实验的理解，在各步骤空白处填上适当的内容，然后根据实际操作的合理步骤，将各步骤的字母代号按顺序写在空白处。
A．在电磁打点计时器的两接线柱上分别接上导线，导线另一端分别接在50 Hz交流电源的两接线柱上；B．把电磁打点计时器固定在桌子上，让纸带穿过_______，并压在_______下面；C．用刻度尺测量从计时开始点到最后一个点间的距离Δx；D．切断电源，取下纸带，如果共有n个清晰的点，如此这段纸带记录的时间Δt=________；E．打开电源开关，再用手水平地拉动纸带，纸带上打下一系列小点。
F．利用公式v=xt∆∆计算纸带运动的平均速度。
实验步骤的合理顺序是_______________。
【参考答案】限位孔复写纸〔n–1〕×0.02 s BAEDCF【试题解析】使用打点计时器时应该将纸带穿过限位孔，并将纸带放在复写纸下。
打点时先开电源再释放纸带。
合理的操作顺序为BAEDCF。
交流电频率为50 Hz，打点时间间隔为0.02 s，纸带上有n个清晰的点，如此时间间隔为〔n–1〕×0.02 s。
【知识补给】打点计时器的使用〔1〕拖曳纸带的物体应靠近打点计时器，以充分利用纸带，打出更多点迹。
〔3〕要先接通打点计时器的电源，再释放小车。
首先能防止纸带被提前拖曳，能打点的纸带缩短；其次可使打下的第一个点对应初速度为零的状态，完整地记录下运动的全过程，便于分析。
〔3〕误差：纸带和限位孔、纸带和纸盘间的摩擦。
对于电磁打点计时器，还有振针对纸带的阻力。
使用打点计时器测量瞬时速度时应注意A．无论使用电磁打点计时器还是电火花计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸压在纸带的上面B．使用打点计时器时应先接通电源，再拉动纸带C．使用电磁打点计时器在拉动纸带时，拉动的方向应与限位孔平行D．打点计时器只能连续工作较短时间，打点之后要立即关闭电源小明拉着穿过打点计时器的纸带的一端运动，纸带上打出的点如下列图，由此判断纸带的运动情况是A．先匀速后减速 B．先加速后匀速C．先减速后加速 D．先加速后减速如图为同一打点计时器打出的4条纸带，其中平均速度最大的是〔打点时间间隔均一样〕电磁打点计时器和电火花打点计时器都是使用________电源的计时仪器，电磁打点计时器工作的电压是__________V，电火花打点计时器工作的电压是_________V。
专题1.4 实验用打点计时器测速度(练)-2015-2016学年人教版高一物理同步精品课堂(基础
第一章运动的描述第4节实验：用打点计时器测速度【课堂练习】1．（多选）通过打点计时器得到的一条纸带上的点迹不均匀，下列判断正确的是（）。
A．点迹密集的地方物体运动的速度较大B．点迹密集的地方物体运动的速度较小C．点迹不均匀说明物体做变速运动D．点迹不均匀说明打点计时器有故障2．（多选）如图四个图象中，表示匀速直线运动的是（）。
3．（多选）通过打点计时器打点得到的一条纸带上的点子分布不均匀，下列判断正确的是A．点子密集的地方物体运动的速度比较大B．点子密集的地方物体运动的速度比较小C．点子不均匀说明物体做变速运动D．点子不均匀说明打点计时器有故障4．（多选）运动的物体带动纸带通过打点计时器，打下一系列的点，这些点的距离不一定相等，但这些点能说明A．运动物体在一段时间内的位移B．运动物体在一段时间内的运动快慢C．运动物体在某些时刻的速度D．运动物体的运动性质5．如下图为物体运动时打点计时器打出的一条纸带，图中相邻的点间还有四个点，已知打点计时器接交流50 Hz的电源，则相邻的两点时间间隔为________ s ，d点的瞬时速度约为________ m/s.6．电磁打点计时器是一种能够按照相同的时间间隔，在纸带上连续打点的仪器，它使用_____（填“交流”或“直流”）电源，由学生电源供电，工作电压为_____V。
当电源的频率为50Hz时，它每隔_______s打一个点。
电火花打点计时器使用电压为______V。
8．某同学在练习使用打点计时器时，得到了如图所示的纸带，从O点开始，每隔0.1 s取一个测量点．测得OA＝3.20 cm，AB＝3.90 cm，BC＝5.86 cm，CD＝7.58cm，DE＝9.72 cm。
则可判断纸带的运动是________。
OD段上的平均速度为________。
9.①电磁打点计时器和电火花计时器都是使用______（填“直流”或“交流”）电源的计时仪器。
假如电源频率是40Hz时，它每隔______s打一个点。
高一物理第一单元实验用打点计时器测速度及练习题
实验：用打点计时器测速度⒈对打点计时器的认识⑴电磁打点计时器：它是一种记录运动物体在一定时间间隔内位移的仪器。
当接通6 V以下低压交流电源时，在线圈和永久磁铁的作用下，振片便上下振动起来，位于振片一端的振针就跟着上下振动而打点，这时，如果纸带运动，振针就在纸带上打出一系列点，当交流电源频率为50 Hz时，它每隔0.02 s打一点，即打出的纸带上每相邻两点间的时间间隔为0.02 s。
⑵电火花计时器：它是利用火花放电在纸带上打出小点而显示点迹的计时仪器。
当接通220 V交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在运动纸带上就打出一系列点迹。
当电源频率为50 Hz时，它也是每隔0.02 s打一次点，即打出的纸带上每相邻两点间的时间间隔也是0.02 s。
⑶电火花计时器工作时，纸带运动时受到阻力小，比电磁打点计时器实验误差小。
⑷打在纸带上的点，记录了纸带运动的时间，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的位置。
说明：电磁打点计时器和电火花计时器的原理基本一样，打点的时间间隔都是0.02 s，所以今后的叙述中不再区分，统称打点计时器。
电磁打点计时器是利用电磁感应原理，其结构如图甲所示；电火花计时器是利用火花放电在纸带上打点的，其结构如图乙所示。
打点计时器的使用★★实验步骤：⑴把打点计时器固定在桌子上，按照要求装好纸带。
⑵打点计时器接交流电源。
⑶接通电源，用手水平地拉动纸带，纸带上就打出了一行小点，随后立即关闭电源。
⑷取下纸带，从能看得清的某个点数起，数一数纸带上共有多少个点，如果共有n 个点，那么点的间隔数为n-1个，则纸带的运动时间t＝0.02（n-1）s。
⑸用刻度尺测量一下从开始计数的一点到最后一点n间的距离。
⑹利用公式v=Δx/Δt计算出纸带在这段时间内的平均速度。
说明：①打点计时器是一种记录运动物体在一定时间间隔内位移的仪器。
人教版必修一物理第一章第四节实验：用打点计时器测速度习题
一、单选题人教版必修一物理第一章第四节实验：用打点计时器测速度习题1. 图是做匀变速直线运动的物体从打点计时器打出的纸带纸带上面每打一点的时间间隔是，且每两个记数点间还有四个计时点已知，，，，，则第三个记数点的速度等于A ．B ．C ．D ．2. 如图是利用打点计时器记录物体做匀加速直线运动所得到的纸带，纸带上依次打下了0、1、2、3、4、5六个点，相邻两点间的距离如图所示，时间间隔均为T ，则两计数点1、4之间物体的平均速度大小是B ．D ．D ．振针与复写纸之间的距离C ．永久磁铁的磁性强弱B ．交流电源的频率A ．直流电压的高低打点计时器打点的周期取决于（）3.C ．A ．二、多选题三、实验题4. 电磁打点计时器是一种使用交流电源的计时仪器，根据打点计时器打出的纸带，不经计算，通过测量可以从纸带上直接得到的物理量是（ ）A ．时间间隔B ．位移C ．平均速度D ．瞬时速度5. 下列实验过程中正确使用打点计时器的步骤顺序是（ ）①启动电源，用手水平地拉动纸带，纸带上就打出一行小点②关掉电源③取下纸带，从能够看清的某个点开始，往后数若干个点，如果数出n 个点，这些点划分出的间隔数是（n -1），由此计算出纸带从第1个点到第n 个点的运动时间④把纸带装好⑤了解打点计时器的结构，然后把它固定在桌子上⑥用刻度尺测量出从第1个点到第n 个点的距离．A ．⑤④①②③⑥B ．⑤④①③⑥②C ．⑤④①⑥③②D ．⑤④①②⑥③6. 如图为同一个打点计时器打出的四条纸带,则( )A ．甲纸带加速度最大B ．乙纸带加速度最大C ．丁纸带平均速度最小D ．丙纸带平均速度最大7. 如图所示，可用一支笔和一块表做成一台简单的“打点计时器”，为了提高计时的准确性，应掌握的操作要领是_______A．使纸带做匀速运动B．使纸带做匀加速运动C．使打点时间间隔相等D．使打点时间间隔为0.02s8. 下图为接在周期为T=0.02s低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每打5个点所取的记数点，但第3个记数点没有画出．由图数据可求得：（1）该物体的加速度为 m/s2.（2）第3个记数点与第2个记数点的距离约为 cm.（3）打第3个点时该物体的速度约为 m/s．9. 实验课上同学们利用打点计时器等器材，研究小车做匀变速直线运动的规律．其中一个小组的同学从所打的几条纸带中选取了一条点迹清晰的纸带，如图所示．图中O、A、B、C、D是按打点先后顺序依次选取的计数点，在纸带上选定的相邻两个记数点之间还有四个打出点没有画出．（1）打点计时器使用的交流电频率为50Hz，则相邻两个计数点间的时间间隔为___s；10. 电火花打点计时器使用的是______电源填“直流”或“交流”，若电源的频率是50Hz ，则每隔______秒打一个点，打出的相邻两点间的时间间隔是______填“相同的”或“不同的”11. 某次用电火花计时器做实验获得的纸带如图所示，则B 点在刻度尺上的读数为________cm ，B 运动到E 的时间为________s ，BD 间的平均速度为_________m/s ．12. 如图是某次实验中得到的一条纸带，其中0到6是七个计数点，相邻计数点间还有4个点未画出，打点计时器的工作频率是50Hz ，各点间距如图，则打计数点2时小车的速度为______；小车的加速度为______计算结果均保留3位有效数字13. 电磁打点计时器和电火花打点计时器都是使用______填“直流”或“交流”电源的计时仪器，使用打点计时器时要先______填“接通电源”或“让纸带开始运动”再______填“接通电源”或“让纸带开始运动”若已知电源频率为50Hz ，则打点计时器在纸带上打相邻两点的时间间隔为______保留两位有效数字）（2）由图中的数据可知，打点计时器打下C 点时小车运动的速度大小是________m/s ，小车运动的加速度大小是________m/s 2．（计算结果均14. 某同学使用打点计时器测量当地的重力加速度。
备战高考物理实验专题复习《用打点计时器测速度》(解析版)
《打点计时器测速度》一、实验题1.一位同学在实验室使用打点计时器：电磁打点计时器和电火花打点计时器所使用的是______ 电源填交流直流，电磁打点计时器的工作电压是______ V，电火花打点计时器的工作电压是______ 当电源频率是50Hz时，它每隔______ s打一次点．如研究物体作自由落体运动的实验，有下列器材可供选择：铁架台、重锤、电火花打点计时器及碳粉、纸带若干、220V交流电源、天平、秒表其中不必要的两种器材是：______ ，缺少的一种器材是：______ ．如图为测定匀变速直线运动的加速度实验中得到一段纸带，是一次实验中记录小车运动情况的纸带，图中A、B、C、D、E为相邻的计数点，相邻记数点间的时间间隔为，该小车运动的加速度______ ，计数点D的瞬时速度______ ．2.打点计时器是使用交流电工作的仪器，若交流电的频率为50Hz，如图为由打点所得到的一条纸带．打点计时器打点的时间间隔为______ s；从发生的位移大小为______cm；从的平均速度为______保留2位有效数字．3.是某同学在做匀变速直线运动实验中获得的一条纸带．已知使用电火花计时器，它的工作电压是________ 。
打点计时器电源频率为，则纸带上打相邻两点的时间间隔为__________s。
、B、C、D是纸带上四个计数点，每两个相邻计数点间有四个点没有画出，则计数点之间的时间间隔是________s。
从图中读出A、B两点间距________注意读有效数字；C点对应的速度是________，匀变速直线运动的加速度为________。
下列说法正确的是A使用时应当先放小车，让其运动起来，再接通电源B也可使用干电池作为打点计时器的电源C每打完一条纸带，要及时切断打点计时器的电源D对纸带处理时，要从3条纸带中选择一条点迹清晰的纸带进行处理4.如图所示的四条纸带，是某同学练习使用打点计时器得到的纸带纸带的左端先通过打点计时器从点迹的分布情况可以断定：纸带______是匀速通过打点计时器的，纸带______是越走越快的，纸带______是开始越走越快，后来又越走越慢的．若所用电源的频率是50Hz，图中D纸带，从A点通过计时器到B点通过计时器，历时______ s，位移为______ m，这段时间内纸带运动的平均速度是______ ，BC 段的平均速度是______ ，AD段的平均速度是______ ．5.电磁打点计时器和电火花打点计时器都是使用_____电源的____仪器，电磁打点计时器的工作电压是______V，当电源频率是时，它每隔______打一次点，现在用打点计时器测定物体的速度，当电源频率低于50Hz时，如果仍按频率为的时间间隔打一次点计算，则测出的速度数值_____填“大于”、“小于”或“等于”频率为50Hz时测出的速度的值。
高一上学期物理实验复习题(参考答案)
A. (a)图
B. (b)图
C. (c)图
D.
(d)图
16．（ ）下列关于力和运动关系的几种说法，正确的是
A． 物体所受合外力的方向，就是物体运动的方向
B． 物体所受合外力不为零时，其速度不能为零
C． 物体所受合外力不为零时，则其加速度一定不为零
D． 合外力变小时，物体一定做减速运动
17．在探究牛顿第二定律的实验中回答下列各问。
(1)A 线不通过坐标原点的原因是(2)B 线不通过坐标原点的原因是
a O F (a) a O F (b) 第19题图 A B
20．一辆小车放在水平桌面上，现在用两种方式使小车向右作加速运 动．第一种情况，对小车加上水平向右大小为10N的拉力（见图1）；第 二种情况，通过定滑轮挂上10N的重物（见图2）．（1）两车的加速度 大小是否相同(2) 试比较两种情况下加速度的大小关系．
高一物理必修1实验复习题
一、用打点记时器测速度
1．（ ）关于打点计时器在纸带上打出的点痕，下列说法中正确的
是
A．点痕记录了物体运动的时间
B．点痕记录了物体在不同时刻的位置和某段时间内的位移
C．点在纸带上的分布情况反映了物体的运动情况
D．根据纸带上的点痕可以知道任一时刻运动物体的瞬时速度
2.（ ）由打点计时器打出的纸带可以直接得到（可直接测量得到，
参考答案 1、 ABC 2、AB 3、A 4、C
5、交流、10、交流、220 、0.02 、0.1 6、0.04、0.028、0.7、1.1、0.76 7、1.38 8、0.06、4.53 9、(1)Δx相等、匀加速直线
(2)
、0.525、0.875、1.225、1.575、1.925 (3)3.5m/s2 (4)52.5、初速VA
实验打点计时器 速度练习
实验：用打点计时器测速度一、选择题（每小题有一个或多个选项符合题意）1.关于打点计时器的使用，下列说法中正确的是( )A．打点计时器应用低压交流电源，交流电频率为50Hz；B．纸带必须穿过限位孔，并注意把纸带压在复写纸的上面；C．要先通电，后释放纸带，纸带通过后立即切断电源；D．为减小摩擦，每次测量应先将纸带理顺。
2．运动物体拉动穿过打点计时器的纸带，纸带上打下一系列小点，打点计时器打下的点直接记录了（）A．物体运动的时间； B．物体在不同时刻的位置；C．物体在不同时刻的速度； D．物体在不同时间内的位移。
3．手拖动纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点的第1点到第6点的距离为18cm，则（）A．手运动的平均速度为0.03m/s B．手运动的平均速度为1.5m/sC．手运动的平均速度为1.8m/s D．手运动的平均速度为180m/s4．在使用电磁打点计时器时，有时发现计时器的打点周期不稳定，其原因可能是A．交流电源的电压不稳定 B．交流电源的频率不稳定C．巳永久磁铁的磁性太弱 D．振片的固有频率与交流电源的频率有偏差5．根据打点计时器打好的纸带，可以从纸带上直接得到的物理量是（）A．时刻B．时间 C位置 D．位移 E．平均速度6．根据打点计时器打好的纸带，通过适当的计算可以得到的物理量是（）A．时刻B．时间 C位置 D．位移 E．平均速度7．打点计时器在纸带上打出点痕，下列关于纸带上的点打点计时器在纸带上打出点痕，下列关于纸带上的点。
（）A．痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置和某段时间内的位移C．点在纸带上的分布情况，反映了物体的质量和形状D．点在纸带上的分布情况，反映了物体的运动情况8．某同学用电磁打点计时器做实验时，在纸带上留下的不是圆点，而是一列短线，这可能是因为 ( ) A．打点计时器错接在直流电源上；B．电源频率不稳定；C．打点的振针压得过紧； D．打点的振针压得过松。
高一物理人教版必修一实验：用打点计时器测速度
高一物理人教版必修一实验：用打点计时器测速度一、知识点1.打点计时器：是一种可以依照相反的时间距离，在纸带上延续打点的仪器.2.分类：电磁打点计时器和电火花打点计时器.3.任务电压：电磁打点计时器运用高压交流电源，任务电压6V 以下；电火花打点计时器的任务电压是220V 交流电压.4.任务频率：当电源的频率为50Hz 时，两种打点计时器都每隔0.02s 打一个点〔纸带上一切的点，称为计时点；按一定时间距离取点，如0、1、2、3、4，称为计数点〕5.测速原理：〔1〕依据t x v ∆∆=求出恣意两计数点间的平均速度，留意这里x ∆为用刻度尺测量出的两计数点间的距离，t ∆为两计数点之间的距离数与0.02s 的乘积.〔2〕平均速度可以粗略表示这两点间中间时辰的瞬时速度，例如：tx v v ∆=≈13132. 6.实验步骤：〔1〕把打点计时器固定在桌子上，让纸带穿过俩限位空，压在复写纸下面.〔2〕用导线把俩接线柱区分与电源接线柱衔接.接通电源，用手水平拉动纸带，打点终了之后立刻封锁电源.〔3〕取下纸带，从能看清的某个点末尾，数出假定干个点.〔4〕用刻度尺二、练习题1.电磁打点计时器是一种测量_______的仪器，它的电源应运用________.当电源频率是50 Hz 时，它每隔________打一次点.运用打点计时器时，纸带应穿过_______，复写纸应套在________上，并要放在纸带的_________面，打点时应先_______，再让纸带运动.答案：时间；6V 以下的交流电源；0.02s ；两个限位孔；定位轴；上；接通电源2.运用电火花计时器剖析物体运动状况的实验中：〔1〕在如下基本步骤中，正确的陈列顺序为_______A ．把电火花计时器固定在桌子上B ．安放纸带C ．松开纸带让物体带着纸带运动D ．接通220V 交流电源E ．按下脉冲输入开关，停止打点．〔2〕打点计时器所用电源的频率为50Hz ，某次实验中失掉的一条纸带，用毫米刻度尺测量如下图，纸带在A 、C 间的平均速度为______m/s ，在A 、D 间的平均速度为______m/s ，B 点的瞬时速度更接近于______m/s ． 答案：〔1〕ABDEC 〔2〕0.35，0.43，0.35.试题剖析：s m s m T x v AC AC /35.0/02.02104.122=⨯⨯==-, s m s m T x v AD AD /43.0/02.03106.222=⨯⨯==-,B 点的瞬时速度更接近于AC 间的平均速度 3.如下图，是一条应用打点计时器打出的纸带，0、1、2、3、4、5、6是七个计数点，每相邻两个计数点之间还有四个点未画出，各计数点到0点的距离如下图，求出各计数点的瞬时速度并画出v-t 图像答案：s m s m v /195.0/1.02109.321=⨯⨯=-，。
高一物理实验用打点计时器测速度试题
高一物理实验用打点计时器测速度试题1.打点计时器振针打点周期取决于（）。
A．交流电电压的高低B．交流电的频率C．永久性磁铁的磁性强弱D．振针与复写纸间的距离【答案】B【解析】打点计时器的打点频率取决于交流电的频率，跟电压等其他因素无关。
选B.2.使用电火花计时器在纸带上打点时，合理的操作顺序应该是（）。
A．接通电源的同时用手牵动纸带B．可以随意操作，没有先后顺序之分C．先接通电源，待打点稳定后再用手牵动纸带D．先用手牵动纸带，后接通电源【答案】C【解析】使用打点计时器开始时应先接通电源再释放纸带，要不然纸带落下来的才接通电源，打出的点很少，结束后应先断开电源再取走纸带，所以选C3.如图所示为同一打点计时器打出的4条纸带，其中，平均速度最大的是（）。
【答案】B【解析】跟据图中信息纸带的长度一样，所以时间短的平均速度大，即打的点少的时间短，所以B的平均速度最大，4.你左手拿一块表，右手拿一支笔。
当你的同伴沿直线拉动一条纸带，使纸带在你的笔下向前移动时，你每隔1 s用笔在纸带上打下一个点，这就组成了一台“打点计时器”。
如果在纸带上打下10个点，那么在打第1个点到打第10个点的过程中，纸带的运动时间是（）。
A．1 s B．10 sC．9 s D．无法确定【答案】C【解析】十个点有九个时间间隔，所以纸带运动的时间是9s，选C5.采用下列哪些措施，有利于减少纸带因受到摩擦而产生的误差（）。
A．改用6 V直流电源B．将电磁打点计时器换成电火花计时器C．用平整的纸带，不用褶皱的纸带D．纸带理顺摊平，不让它卷曲、歪斜【答案】BCD【解析】打点计时器需要交流电源，A错误。
电火花打点计时器是通过电火花将墨粉纸盘上的粉墨打到纸带上的，不需要接触，所以摩擦力小，B正确。
平整的纸带通过打点计时器时比褶皱的小，C正确。
将纸带理顺摊平，不让它卷曲、歪斜可减小纸带与计时器间的摩擦D正确。
6.某物体的运动规律如图所示，下列说法中正确的是（）。
(部编版)2020学年高中物理第一章专题1.4实验：用打点计时器测速度课时同步试题新人教版必修
第4节实验：用打点计时器测速度1．（多选）对电磁打点计时器和电火花计时器的有关说法中，正确的是A．电磁打点计时器和电火花计时器都使用交流电B．两种打点计时器的打点频率与交流电源的频率一样C．电火花计时器在纸带上打点是靠振针和复写纸D．电磁打点计时器在纸带上打点是靠放电针和墨粉纸盘【答案】AB【解析】电磁打点计时器使用的是4~6 V的低压交流电，电火花打点计时器使用的是220 V的交流电，A正确；两者的打点周期都与交流电频率相等，B正确；电火花计时器在纸带上打点时火花放电针和墨粉盘，电磁打点计时器打点的是靠振针和复写纸，CD错误。
2．（多选）下列关于打点计时器的说法中正确的是A．电磁打点计时器是利用振针上下振动，通过复写纸在纸带上留下一行小点B．电火花打点计时器是利用火花放电的原理来工作的C．我国中学实验室中的打点计时器直接接到实验台上的插座上使用，这种打点计时器是电磁打点计时器D．从减小实验误差的角度考虑，选电火花打点计时器较电磁打点计时器好【答案】ABD3．（2018·云南省玉溪市易门一中）在“探究小车速度随时间变化的规律”实验中，未启动打点计时器，小车应放置在A．靠近打点计时器位置B．长木板上的滑轮附近C．打点计时器与滑轮的中点处D．任意位置【答案】A【解析】打点计时器应固定在长木板上，在固定滑轮的另一端，为了在纸带打更多的点，开始实验时小车应放在靠近打点计时器一端，故A正确，BCD错误。
【点睛】本题考查了实验的具体操作细节，要加强实验的实际操作，不能单凭背实验来解答实验问题。
4．（多选）关于测量，下列说法正确的是A．测量长度要有估计数字，估计数字的位数越多，误差就越小B．在记录测量结果时，只写数值，不写单位是毫无意义的C．记录测量的结果，所用单位不同时，不会影响测量结果的准确程度D．为了减小误差，进行任何一个测量，都要采取多次测量求平均值的方法【答案】BCD5．（2018·浙江省宁波市北仑中学）关于如图所示的打点计时器，下列说法正确的是A．该仪器是电火花打点计时器B．该仪器使用直流电源C．该仪器的工作电压是220 VD．该仪器在电源频率为50 Hz时的打点时间间隔是0.02 s【答案】D【解析】该仪器是电磁打点计时器，选项A错误；该仪器使用低压交流电源，选项B错误；该仪器的工作电压是4~6 V，选项C错误；该仪器在电源频率为50 Hz时的打点时间间隔是0.02 s，选项D正确；故选D。
使用打点计时器测速度和加速度练习题
使用打点计时器测速度和加速度练习题Company number：【WTUT-WT88Y-W8BBGB-BWYTT-1、如图所示是一条打计时器在纸带做匀加速直线运动时打出的纸带的一部分，其中A．B．C．D．E是其中的5个计数点，相邻两计数点间的时间间隔是，但C点处被墨水污染，无法测量，只测出AB=3.62cm ，DE=5.83cm．由此可以算出，纸带运动的加速度a=________m/s2，C点与B点间距离的理论值是________cm．2、图是用电磁打点计时器研究物体做匀变速直线运动时得到的纸带．选定的计数点a、b、c、d、e……之间具有相同的时间间隔T，……为相邻的计数点间的距离，则物体的加速度a等于3、图示的纸带是由斜面下滑的小车通过打点计时器拉出来的，打点的时间间隔是，现按每10个点划分纸带，数据已标在图上，则小车运动的加速度为_________cm/．4、利用打点计时器测定物体做匀加速直线运动的加速度．实验中采用50Hz低压交流电源．在打出的纸带上选定若干计数点．相邻两计数点间都有四个点不标出[]A．相邻两计数点间的时间间隔为B．若交流的频率偏低而未被发觉，则测得的加速度值比真实值偏小C．若交流的频率偏低而未被发觉，则测得的加速度值比真实值偏大D．若交流的频率偏低而未被发觉，对测量结果没有影响5、某次用打点计时器研究匀变速运动的实验中，用打点计时器打出小车带动的纸带如图，电源的频率为50Hz．在纸带上按时间顺序取0、1、2、3、4、5共六个计数点，每相邻的两点间均有四个点未画出．用米尺量出1、2、3、4、5点到0点的距离标在了纸带下面，则小车的加速度大小为____________m/，方向____________________．6、某打点计时器记录的一条纸带如图所示，O为第一个点，A．B．C．D……为计数点，每相邻两计数点间有4个点，打点计时器打点的频率为f，图中s1、s2、s3……都可测出．①满足什么条件，可以确定纸带做的是匀变速直线运动②如果纸带的运动是匀变速运动，打C点时的速度是多大③纸带作匀变速运动的加速度多大7、如图是某次实验时用打点计时器打出的一条纸带．计时器所用电源的频率为50Hz．图中A、B、C、D、E为按时间顺序所取的五个计数点，A、B、C、D、E各点与O点的距离在图中标出（单位是cm），则打B点时纸带的运动速度大小是______________m/s，纸带运动过程中的加速度大小是______________________m/．准答案一、多选题：本大题共1小题，第1小题为4分；共计4分。
实验：用打点计时器测速度练习题及答案
4-10数学试卷及试题2③. 将纸带穿过打点计时器的限位孔，检查墨粉纸盘是否已经正确的套在纸盘轴上，检查两条白纸带是否已经正确的穿好，墨粉纸盘是否已经夹在两条白纸带之间 ④．用刻度尺测量纸带通过的距离x⑤．取下纸带数一下纸带上共有多少个点，记为N ，则点子的间隔数为（N -1），纸带的运动时间为（N -1） 0.02 s⑥．计算纸带运动的平均速度： v=Δx/Δt, 把结果填入下表：A ．①②③④⑤⑥ B. ②③①④⑤⑥ C. ②③①⑤④⑥ D. ②①③⑤④⑥6．某人在练习使用打点计时器的实验中拉动纸带经0.4 s 在纸带上应打下的计时点数目为( )A. 19个B. 20个C. 21个D.22个7. 如果前0.1 s 内起动过慢，计时点密集，他取了这段纸带并选取每5个计时点作为计数点,相邻两个计数点间的时间间隔为多少秒 ( )A ．0.1 s B. 0.08 s C. 0.06 s D. 0.04 s8. 质量都是m 的物体在水平面上沿直线运动，图1-4中，A 、B 、C 、D 是它的运动图象，由图象可知 ( )A ．图B 表明物体做匀速运动B ．图C 表明物体做减速直线运动 C ．图D 表明物体做加速直线运动 D ．图A 表明物体做匀速运动【巩固提高—登峰揽月】13．如图1 -5所示是用打点计时器测瞬时速度实验时得到的一条纸带的一部分，从0点开始依照打点的先后依次标为0、1、2、3、4、5、6，现在量得0、1间的距离x 1=5.18 cm ，1、2间的距离x 2=4.40 cm ，2、3间的距离x 3=3.62 cm ， 3、4间的距离x 4=2.78 cm ，4、5间的距离x 5=2.00 cm ，5、6间的距离x 6=1.22 cm （f=50Hz ）⑴根据上面记录，计算打点计时器在打1、2、3、4、5点时的速度并填在下表中。
点子数N 点子间隔数N -1 运动时间t /s 位移x /m 平均速度v /(ms -1)A B9 753214 68图1-5O t t t tO O O A B CD 图1 -4 x。
人教版高中物理必修一第一章《实验：用打点计时器测速度》练习题及答案
第四节实验:用打点计时器测速度【目标要求】1．知识与技能了解和练习使用电火花计时器和电磁打点计时器。
测定平均速度，画出v-t图象了解用图象研究物理问题的方法知道什么是速度时间图象，知道速度时间图象的物理意义。
以及如何用图象来表示速度和时间的关系２．过程与方法认识数学中的函数图象在物理学中的作用,实验时注意培养学生的操作习惯，培养学生具有一定的信息收集和处理能力，分析、解决问题能力３．情感、态度与价值观乐于探究与日常生活有关的物理学问题，初步体验探索自然规律的艰辛与喜悦，有主动与他人合作的精神【巩固教材—稳扎稳打】1．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是 ( ) A．时间间隔 B．平均速度C．位移 D．瞬时速度2．某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）A．复写纸放反B．使用了直流电源C．振针过短D．纸带运动过快3．小车拖动的纸带经过打点计时器后，在纸带上留下的点中有6个连续清晰的点，测出这6个点间的距离为18 cm，则（ )A．小车运动的平均速度为0。
03m/sB．小车运动的平均速度为1.5m/sC．小车运动的平均速度为1。
8m/sD．小车运动的平均速度为180m/s4．某同学用手水平地拉动纸带通过打点计时器后，纸带上打下了一列点，他要根据这些点计算纸带运动的平均速度，下列操作正确的是 ( ）A．他首先查清共有多少个点B．首先从第一个能看清的点数起，查清共有多少个点C．分别测出每两个相邻清晰点间的距离，然后相加，把相加的结果作为所有能看清点间的长度,用来计算平均速度D．分别测出每两个相邻清晰点间的距离，用来计算各段的平均速度【重难突破—重拳出击】1．打点计时器打点的周期，决定于 ( )A．交流电压的高低B。
交流电的频率C．永久磁铁的磁性强弱D。
振针与复写纸间的距离2. 在“练习使用打点计时器"的实验中，下列操作正确的是（）A．打点前，小车应靠近打点计时器，要先接通电源，待计时器开始打点再释放小车B．要舍去纸带上密集点，然后选取计数点C．打点频率为50Hz,每四个点取一个计数点,则计数点之间的时间间隔为0.01SD．实验中应使小车速度尽量小些3. 一学生在练习使用电磁打点计时器时,纸带上打出的不是圆点,而是一些短线，这A．打点计时器错接在直流电源上；B．电源电压不稳定；C．打点计时器使用的电压频率不稳定；D．振针到复写纸片的距离太小4．某物体的v-t图象如图1-3所示,则该物体（ )A．做往复运动B．做匀速直线运动C．朝某一方向做直线运动D．以上说法均不正确5．在练习使用打点计时器的实验中，某同学操作中有以下实验步骤,步骤顺序排列正确的是 ( )①．把计时器上的电源插头插在交流220 V电源插座上，按下脉冲输出开关，用手水平的拉动两条纸带，纸带上就打下一列小点②．把电火花计时器固定在桌子上③. 将纸带穿过打点计时器的限位孔，检查墨粉纸盘是否已经正确的套在纸盘轴上,检查两条白纸带是否已经正确的穿好，墨粉纸盘是否已经夹在两条白纸带之间④．用刻度尺测量纸带通过的距离x⑤．取下纸带数一下纸带上共有多少个点,记为N，则点子的间隔数为（N —1)，纸带的运动时间为(N —1）0.02 s⑥．计算纸带运动的平均速度: v=Δx/Δt, 把结果填入下表： A ．①②③④⑤⑥ B. ②③①④⑤⑥ C. ②③①⑤④⑥ D. ②①③⑤④⑥6．某人在练习使用打点计时器的实验中拉动纸带经0.4 s 在纸带上应打下的计时点数目为（ ） A 。
高中物理--用打点计时器测速度练习(含答案)
高中物理--用打点计时器测速度练习(含答案)1.关于打点计时器及其操作,下列说法正确的是( )A.打点计时器是一种计时仪器,若使用电源的频率为50Hz,则每隔0.02s打一次点B.电磁打点计时器使用的是4～6的交流电或直流电,而电火花计时器使用的是220V的交流电C.实验操作时,先接通打点计时器然后让物体带动纸带运动D.实验操作时,让物体带动纸带运动的同时接通打点计时器2.关于打点计时器的使用,下列说法中正确的是( )A.电磁打点计时器使用的是6 V 以下的直流电源B.在测量物体速度时,先让物体运动,后接通打点计时器的电源C.使用的电源频率越高,打点的时间间隔就越小D.电源的电压越高,打点的时间间隔就越小3.关于打点计时器的使用,下列说法中正确的是( )A.电磁打点计时器应使用低压交流电源,交流电频率为50HzB.纸带必须穿过限位孔,并注意把纸带压在复写纸的上面C.要先通电,后释放纸带,纸带通过后立即切断电源D.为减小摩擦,每次测量应先将纸带理顺4.利用打点计时器打出的纸带( )A.能准确地求出某点的瞬时速度B.只能粗略地求出某点的瞬时速度C.不能准确地求出某段时间内的平均速度D.可以任意地利用某段时间内的平均速度代表某点的瞬时速度5.如图所示是同一打点计时器打出的4条纸带,在图示记录的时间内( )A.纸带均做匀速运动B.丙纸带的平均速度最大C.丁纸带的平均速度最大D.乙和丁纸带的平均速度一样大6.如图所示为在“研究匀变速直线运动”实验中获得的一条纸带,相邻计数点间的距离分别为12x x 、和3x ,时间间隔均为T ,则打点计时器打下点2时物体速度大小的表达式为( )A.32x x T -B.312x x T -C.1233x x x T ++D.232x x T+ 7.在实验中,打点计时器所用电源的频率为50Hz,下列关于计数点间时间间隔的说法中正确的是( )A.每隔四个点取一个计数点,则计数点间的时间间隔为0.10sB.每隔四个点取一个计数点,则计数点间的时间间隔为0.08sC.每隔五个点取一个计数点,则计数点间的时间间隔为0.08sD.每隔五个点取一个计数点,则计数点间的时间间隔为0.10s8.如图所示是“探究匀变速直线运动速度随时间变化规律”实验中打出的一条纸带的一段,A B 、两点为计数点,中间点迹为实际点迹,打点计时器电源的频率为50 Hz,则A B 、两点间的时间间隔为( )A.0.01 sB.0.02 sC.0.05 sD.0.10 s9.在“练习使用打点计时器”实验中,利用重物牵引小车,用电磁打点计时器打点,50Hz f =,得到一条清晰的纸带.取其中的...7A B C 、、、个点进行研究,这7个点和刻度尺标度的对应位置如图所示.(1)小车向_________运动(相对图中方位,填“左”或“右”);(2)A点到D点的距离是___________cm,打F点时小车的瞬时速度是_________m/s;(3)如果当时交变电流的频率是50Hzf=处理,那么速度的测量值将f=,而计算时仍按50Hz_____________(填“偏大”“偏小”或“相等”)(已知1/=).T f10.某同学在用打点计时器测速度”的实验中, 得到如图所示的纸带, 该同学所用的交流电源的频率为.在纸带上从点开始依次取了五个计数点, 且每相邻两个计数点间有3个点未画出, 其中.（1）每相邻两个计数点间的时间间隔为_____ s .（2）打点时纸带的速度大小为_____ , 纸带运动的加速度大小为_____ .（结果均保留位有效数字）11.电磁打点计时器是一种使用______(选填“直流”或“交流”)电源的计时仪器,电源的频率为,则它每隔______s打一次点.在某次“练习使用打点计时器”实验中,其中一段打点纸带如图所示,A、B.C. D是连续打出的四个点.由图中数据可知,纸带的运动是______(选填“匀速”或“变速”)运动,在纸带上打下A. D两点间运动的平均速度大小是______m/s.12.光电计时器是一种研究物体运动情况的常用计时仪器, 其结构如图甲所示, a、b分别是光电门的激光发射和接收装置, 当有物体从a、b间通过时, 光电计时器就可以精确地把物体从开始挡光到挡光结束的时间记录下来.利用图乙所示的装置可以测量滑块和长木板间的动摩擦因数, 图中MN是水平桌面, Q是长木板与桌面的接触点, 1和2是固定在长木板适当位置的两个光电门, 与之连接的两个光电计时器没有画出, 长木板顶端P点悬有一铅锤.实验时, 让滑块从长木板的顶端滑下, 光电门1.2各自连接的计时器显示的挡光时间分别为和.测量滑块的宽度d=10.10mm.(1)滑块通过光电门1时的速度＝________m/s, 滑块通过光电门2时的速度＝________m/s.(结果保留两位有效数字)(2)由此测得的瞬时速度和只是一个近似值, 它们实质上是通过光电门1和2时的________, 要使瞬时速度的测量值更接近于真实值, 可将________（填“滑块”或“光电门”）的宽度减小一些.答案以及解析1.答案: AC解析: 打点计时器是一种计时仪器,若使用电源的频率为50Hz,则每隔0.02s打一次点,A正确;电磁打点计时器的工作电源是4～6V的交流电,B错误;实验操作时,应先接通打点计时器,等打点计时器工作稳定后让物体带动纸带运动,C正确,D错误.2.答案: C解析：电磁打点计时器使用交流低压电源,选项 A 错误；使用打点计时器时应先接通电源,后让物体运动,选项 B 错误;打点的时间间隔是电源频率, 与电源的电压高低无关, 选项C 正确, 选项D 错误.3.答案: ACD解析: 电磁打点计时器应使用低压交流电源,交流电频率为50Hz,故A正确;纸带必须穿过限位孔,并注意把纸带压在复纸的下面,故B错误;要先通电,后释放纸带,纸带通过后立即切断电源,故C正确;若不理顺纸带,会造成较大摩擦,甚至会把纸带拉断,故D正确.4.答案: B解析: 打点计时器记录了物体在一定时间间隔内的位移,可以求出平均速度,但是不能精确求出瞬时速度大小,故A错误;根据公式v=x/t可知,当时间很短、位移很小时可以利用平均速度求解公式来粗略求出瞬时速度大小,故B正确;根据所打点之间的距离以及时间间隔可以求出平均速度的大小,故C错误;只有在匀变速直线运动中某段时间中点的瞬时速度大小等于该过程中的平均速度大小,故D错误.5.答案: C解析: 甲、乙、丙纸带上点与点之间的距离不均匀,故甲、乙、丙不是做匀速运动,故A错误;丙纸带上的点迹最多,则所用时间最长,而且位移小,故平均速度最小,故B错误;甲、乙、丙上均有5个点,但丁上第一个点和第五个点之间的距离最大,故丁的平均速度最大,故C正确,D错误.6.答案: D解析: 因为物体做匀变速直线运动,打点2时物体的速度等于点1到点3的平均速度,由图可知,1到3过程的位移为,时间为,故打点2时物体的速度为,故选D.7.答案: A解析: 每隔四个点取一个计数点,相邻的计数点间有五个时间间隔,而打点计时器每隔0.02s打一个点,所以两计数点间的时间间隔为0.10s,故A正确,B错误;每隔五个点取一个计数点,则计数点间的时间间隔为0.12s,故C.D错误.8.答案: D解析: 已知打点计时器电源频率为50 Hz,则纸带上打相邻两点的时间间隔为0.02 s.由图可知, 两点间有5个间隔,故间的时间间隔为,故选D.9.答案: (1)左(2)4.13～4.17 0.22～0.24 (3)偏小解析: (1)由纸带可知,相等时间内,从左向右点与点间隔越来越大,而小车在重物的牵引下速度越来越快,所以小车向左运动.(2)由图可知,相邻两计数点间的时间间隔为0.1s T =,A 点到D 点的距离是4.15cm,匀变速直线运动中某段时间内中间时刻的瞬时速度等于该过程中的平均速度,则0.10670.0610m/s 0.23m/s 220.1EG F x v T -==≈⨯. (3)如果当时交变电流的频率为51Hz ,50Hz f >,那么实际打点周期偏小,根据运动学公式x v t =,真实的速度值将大于测量值,所以速度的测量值与速度的真实值相比会偏小.10.答案: （1）0.08（2）1.08;1.00解析: （1）由于所用电源频率为 , 每相邻两个计数点间有3个点未画出, 故每相邻两个计数点间的时间间隔为 .（2）打D 点时的速度大小 , 纸带运动的加速度大小 .11.答案: 交流; 0.02; 变速; 2解析: 打点计时器是一种使用交流电源的计时仪器, 电源的频率是50Hz 时, 它每隔0.02s 打一次点.根据纸带数据得出相邻的点之间的距离之差相等, 即△x=0.4cm,所以纸带的运动是匀变速直线运动.根据平均速度定义式得纸带在打下A. D 点间运动的平均速度大小12.答案: (1)1.0; 2.5;(2).平均速度; 滑块解析：（1） ； .（2） 实质上是滑块通过光电门1和2时的平均速度, 要使瞬时速度的测量值更接近于真实值, 可将滑块的宽度减小一些.。
物理7-实验：用打点计时器测速度(习题)
实验：用打点计时器测速度【自主学习】1、实验目的用打点计时器测速度2、实验器材电磁打点计时器（或电火花计时器），木板，，，，，导线。
3、打点计时器电磁打点计时器是一种使用的计时仪器，工作电压为，当接通电源时，在线圈和永久磁铁的作用下，振片便振动起来，振针也就跟着上下振动。
如果电源的频率为50Hz，振针就会通过复写纸每隔在纸带上打出一个小点。
电火花计时器使用时，套在纸盘轴上，并夹在两条白纸带之间，接通交流电源，按下脉冲输出开关时，计时器发生的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电。
当电源的频率是50Hz时，每隔在纸带上打一个点。
打在纸带上的点，记录了纸带运动的，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的。
把打点计时器固定在桌子上，然后把纸带装好，先启动，然后用手水平纸带，纸带上打出一行小点，然后立即电源。
5、用打点计时器测瞬时速度用打过点的纸带，如图。
根据量出的A、D间的距离x∆和时间间隔t∆，算出A、D间的平均速度xvt∆=∆。
用这个速度代表纸带经过A点时的，如果t∆再小一些（如A、C之间或A、B之间），用平均速度代表某点的瞬时速度会。
5. 用图象表示速度质点运动的速度可以用图象来表示。
在平面直角坐标系中，用纵轴表示速度，用横轴表示时间，将各个时刻的速度用在坐标平面上表示出来。
然后用，这就是速度一时间图象或v-t图象【思考与交流】1、如图所示，打点计时器所用电源的频率为50Hz，某次实验中得到的一条纸带，用毫米刻度尺测量的情况如图所示，纸带在A、C间的平均速度为m／s，在A、D间的平均速度为m／s，B点的瞬时速度更接近于m／s。
9. 下列关于打点计时器的说法中正确的是（）A. 打点计时器使用直流电源B. 打点计时器使用交流电源C. 使用打点计时器打出的纸带相邻两个点的时间间隔为0.02sD. 使用打点计时器打出的纸带相邻两个点的时间间隔为0.1s10. 使用打点计时器时应注意（）A. 无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面B. 使用打点计时器时，应先接通电源，再拉动纸带C. 使用打点计时器时，拉动纸带的方向应与限位孔平行D. 使用打点计时器时，应将打点计时器先固定在桌子上11. 利用打点计时器打出的纸带（）A. 能准确地求出某点的瞬时速度B. 只能粗略地求出某点的瞬时速度C. 能准确地求出某段时间内的平均速度D. 可以任意地利用某段时间内的平均速度代表某点的瞬时速度12. 如图所示，根据打点计时器打出的纸带，判断哪条纸带表示物体做匀速运动（）14. 在测定速度的实验中，使用打点计时器测量小车速度，实验得到一条纸带如图所示，0、1、2、3……是选用的计数点，每相邻的计数点间还有3个打出点没有在图上标出。
第七讲练习使用打点计时器测加速度
实验 用打点计时器测加速度一、实验目的使用打点计时器测定匀变速直线运动的加速度。
二、实验原理解题时要有正方向的规定。
1．平均速度:ts=v匀变速直线运动的平均速度公式：20tv v v +=2．匀变速直线运动： 速度公式：at v v t+=0位移公式：2021at t v x += 推论公式（无时间）：ax v v t 2202=-匀变速直线运动的中间时刻速度公式：202tt t v v v v +==打点计时器求加速度公式：2T x a ∆=打点计时器求某点速度公式：tx v v t 22==3．初速度为零的匀变速直线运动比例规律 第一秒末，第二秒末，第三秒末的速度比： v 1：v 2：......：v n = 1：2：3：......n 前一秒，前二秒，前三秒的位移比： S 1：S 2：......：S n = 1：4：9：......n 2 第一秒，第二秒，第三秒的位移比： S I ：S II ：......：S N = 1：3：5：......(2n-1) 相同位移时间比1：（√2-1）：（√3-2）：（√4-3）常用推论平均速度公式：()v v v +=021一段时间中间时刻的瞬时速度等于这段时间内的平均速度：()v v v v t +==0221一段位移的中间位置的瞬时速度：22202v v v x +=设物体做匀加速直线运动，加速度是a ，在各个连续相等的时间T 里的位移分别是s 1、s 2、s 3……则有△s=s 2-s 1=s 3-s 2=s 4-s 3=……=aT 2 由上式还可得到s 4-s 1=(s 4-s 3)+(s 3-s 2)+(s 2-s 1)=3aT 2 同理有s 5-s 2=s 6-s 3=……=3aT 2可见，测出各段位移s 1、s2……即可求出21413T s s a -=22523Ts s a -=…… 再算出a 1、a 2……的平均值，就是我们所要测定的匀变速直线运动的加速度。
高中物理人教(新课标)必修1同步练习：14实验：用打点计时器测速度
高中物理人教（新课标）必修1同步练习：1.4实验：用打点计时器测速度一、单选题（共4题；共8分）1. 你左手拿一块表，右手拿一支笔，当你的合作伙伴沿直线运动拉动一条纸带，使纸带在你的笔下向前移动时，每隔1s用笔在纸带上点下一个点，这就做成了一台“打点计时器”．如果在纸带上打下了10个点，在打下的这些点的过程中，纸带的运动时间是（）A.1sB.9sC.10sD.11s2. 如图所示，你左手拿一停表，右手拿一画笔，在同伴沿直线牵动纸带的同时，用画笔在纸带上点下一个个点，这样，就做成了一台“打点计时器”．为了提高该计时器的准确性，应尽量（）A.让同伴匀速拉动纸带B.使打点节奏保持均匀不变C.使打点时间间隔接近于0.02sD.使打点节奏随同伴拉动纸带速度的增大而加快3. 如图所示，根据打点计时器打出的纸带判断哪条纸带表示物体做匀速运动(______) A.B.C.D.4. 一位同学在用打点计时器做实验时，纸带上打出的不是圆点，而是如图所示的一些短线，这可能是因为（）A.打点计时器错接在直流电源上B.电源电压不稳定C.电源的频率不稳定D.振针压得过紧二、多选题（共4题；共12分）关于打点计时器的原理和使用方法，下列说法中正确的是（）A.打点计时器应接交流电源，交流电频率通常为50HzB.如果纸带上相邻两个计数点之间有四个点，则相邻两个计数点间的时间间隔是0.08sC.如果打点计时器在纸带上打下的点先密集后稀疏，则说明纸带的速度是由小变大D.电磁打点计时器接在220V电源上，电火花打点计时器接在6V电源上关于电磁打点计时器的使用，下列说法正确的是（）A.电磁打点计时器使用的是10V以下的直流电源B.在测量物体速度时，先让物体运动，后接通电源C.使用的电源频率越高，打点的时间间隔就越小D.纸带上打的点越密，说明物体运动的越慢一辆小汽车在行驶过程中漏油了，假如每隔1s漏下一滴，车在平直公路上行驶，以下为同学根据漏下的油滴分析汽车的运动情况（已知汽车的运动方向不变）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验：用打点计时器测速度课型：习题课
编写人：马尚义审核人：高一物理组编制时间：2009-9-11 姓名：班级：
【自主学习】
1、实验目的
用打点计时器测速度
2、实验器材
电磁打点计时器（或电火花计时器），木板，，，，，导线。
3、打点计时器
电磁打点计时器是一种使用的计时仪器，工作电压为，当接通电源时，在线圈和永久磁铁的作用下，振片便振动起来，振针也就跟着上下振动。
如果电源的频率为50Hz，振针就会通过复写纸每隔在纸带上打出一个小点。
电火花计时器使用时，套在纸盘轴上，并夹在两条白纸带之间，接通交流电源，按下脉冲输出开关时，计时器发生的脉冲电流经接正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电。
当电源的频率是50Hz时，每隔在纸带上打一个点。
打在纸带上的点，记录了纸带运动的，如果把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的。
把打点计时器固定在桌子上，然后把纸带装好，先启动，然后用手水平纸带，纸带上打出一行小点，然后立即电源。
5、用打点计时器测瞬时速度
用打过点的纸带，如图。
根据量出的A、D间的距离x∆和时间间隔t∆，算出A、D间
的平均速度
x
v
t
∆
=
∆。
用这个速度代表纸带经过A点时的，如果t∆再小一
些（如A、C之间或A、B之间），用平均速度代表某点的瞬时速度会。
5. 用图象表示速度
质点运动的速度可以用图象来表示。
在平面直角坐标系中，用纵轴表示速度，用横轴表示时间，将各个时刻的速度用在坐标平面上表示出来。
然后用，这就是速度一时间图象或v-t图象
【思考与交流】
1、如图所示，打点计时器所用电源的频率为50Hz，某次实验中得到的一条纸带，用毫米刻度尺测量的情况如图所示，纸带在A、C间的平均速度为m／s，在A、D间
的平均速度为 m ／s ，B 点的瞬时速度更接近于 m ／s 。
9. 下列关于打点计时器的说法中正确的是 （ ）
A. 打点计时器使用直流电源
B. 打点计时器使用交流电源
C. 使用打点计时器打出的纸带相邻两个点的时间间隔为0.02s
D. 使用打点计时器打出的纸带相邻两个点的时间间隔为0.1s
10. 使用打点计时器时应注意 （ ）
A. 无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把
套在轴上的复写纸片压在纸带的上面
B. 使用打点计时器时，应先接通电源，再拉动纸带
C. 使用打点计时器时，拉动纸带的方向应与限位孔平行
D. 使用打点计时器时，应将打点计时器先固定在桌子上
11. 利用打点计时器打出的纸带 （ ）
A. 能准确地求出某点的瞬时速度
B. 只能粗略地求出某点的瞬时速度
C. 能准确地求出某段时间内的平均速度
D. 可以任意地利用某段时间内的平均速度代表某点的瞬时速度
12. 如图所示，根据打点计时器打出的纸带，判断哪条纸带表示物体做匀速运动 （ ）
14. 在测定速度的实验中，使用打点计时器测量小车速度，实验得到一条纸带如图所示，0、
1、2、3……是选用的计数点，每相邻的计数点间还有3个打出点没有在图上标出。
图中还
画出了某次实验将米尺靠在纸带上进行测量的情况，图中所给的测量点的读数分别
是 、 、 和 。
15. 在“用打点计时器测速度”的实验中，某次实验中的纸带如图所示，取O 为起点位置，
每隔5个间隔为一个计数点。
实验使用的电源是50Hz 的低压交流电源，其中OA ＝0.60cm ，
OB ＝2.4cm ，OD ＝9.60cm 。
已知物体在相等时间内位移的增量相同。
则OC 距离是 cm ；
在B 计数点处的瞬时速度B v = m ／s 。
（图中单位为cm ）
16. 用接在50Hz 交流电源上的打点计时器，测定小车的运动情况。
某次实验中得到一条
纸带，如图所示，从比较清晰的点起，每五个打印点取一个记数点，分别标明0、1、2、3……，
量得0与1两点间距离x 1＝30mm ，2与3两点间的距离x 2＝48mm ，则小车在0与1两点间平均速度为1v ＝ m ／s ，在2与3两点间的平均速度2v ＝ m ／s 。
据此可判定
小车做 。
如图示是某次实验打出的纸带，在纸带上找出连续的6个点，分别标上0、1、2、3、4、5，
用直尺测量出两个相邻点间距离x 1、x 2、x 3、x 4、x 5，并把它们填入表格中．根据这些数据：
(所用打点计时器的打点周期为0.02s)
(1)运用你所学过的知识判断纸带的这段运动情况；
(2)求各点的瞬时速度，并画出速度-时间图象。
【达标检测】
1．关于打点计时器，下列说法中正确的是
（ ）
A ．打点计时器是一种计时仪器
B ．打点计时器都用直流电
C ．拉动纸带时，应尽量与限位孔平行
D ．应先拉动纸带后接通打点用的电源
2．利用打点计时器打出的纸带可以求出 （ ）
A ．一定能准确求出某点的瞬时速度
B ．可以粗略地求出某点的瞬时速度
C ．能够准确地求出某位移内平均速度
D ．可利用某段平均速度代表某点的瞬时速度
3．利用打点计时器打点的纸带来判断物体是做匀速直线运动还是做变速直线运动的方法是
A ．可以通过测出每相邻两点间的距离，看其是否相等来判断 ( )
B ．应测出纸带运动全程的路程来判断
C ．必须通过计算任意两点间的平均速度来判断
D ．必须通过计算全程的平均速度来判断
4．两木块自左向右运动，现用高速摄影机在同一底片上多次曝光，记录下木块每次曝光时
的位置，如图1.4.1-3所示，连续两次曝光的时间间隔是相等的，由图可知( )
A ．在时刻t 2以及时刻t 5两木块速度相同
B ．在时刻t 1两木块速度相同
C ．在时刻t 3和时刻t 4之间某瞬间两木块速度相同
D ．在时刻t 4和时刻t 5之间某瞬时两木块速度相同 图1.4.1-3 图1.4.1-4
5．如图1.4.1-4所示，打点计时器所用电源的频率为50Hz，某次实验中得到的一条纸带，及毫米刻度尺测量情况如图所示，纸带在A、C间的平均速度_________m/s，在A、D间的平均速度为_________m/s，B点的瞬时速度更接近于______________m/s
6．如图1.4.1-5所示，是某同学抽动纸带打点的一部分纸带，纸带上点迹清晰，所用的电源频率是50 Hz．试回答：
图1.4.1-5
(1) A、B、C、D是选用的计数点，每两个相邻计数点间的时间间隔是多少．
(2) 测量数据标在图中，试估算出打点B时的抽动纸的速度大小．。
