课题1鼓式制动器的拆装
车轮之— 更换制动鼓
轮胎螺栓，旋紧入槽，
将可调扭力扳手力矩 调整到110N·m，用 调好的扭力扳手对角 拧紧车轮的固定螺栓。
实训操作的分组与实施
车间实训记 录与考核
培训人员 分组
设备与工 具的准备
安全产生 注意事项
实训操作分组与实施
培训人员分组
按照培训人 员的人数进行 分组，每组4-8 人。
A
B
组长：负责整队、带队、小组操作安排、安全监督， 检查、操作完成后清理现场安排等事项。
情境2 制动装置的拆装与检修
任务2 鼓式制动器的拆装
任务2 鼓式制动器的拆装
本次任务的内容 包括：鼓式制动器 的拆卸、调整及安 装等。
不得不知的知识
一、什么是鼓式制动器？
鼓式制动器过 去用于汽车的所
有车轮，在现在
的小型车辆上， 鼓式制动器通常 用于后轮。
不得不知 位弹簧
撬出 制动蹄
请你跟我这样做
6.分离制动蹄片与底板
分离制动 蹄与底板
拆卸回位弹簧 及驻车拉索
请你跟我这样做
7.后制动蹄片分解
取下制 动蹄片
取出楔 形块 分解 后的制 动蹄片
请你跟我这样做
8.安装制动鼓
安装制 动鼓
紧固 螺母
请你跟我这样做
9.拆卸轮胎上圈
紧固车轮螺栓， 先用手依次将对角的
记录员：协助组长检查、计时、记录、清点工具设备以 及汇报等事项
最后两人配合操作
准备操作员
C D
E F
操作员
G H
实训操作分组与实施
设备与工具的准备
1）上海大众桑塔纳轿车一辆 2) 车辆举升机 3）翼子板护罩、脚踏板护胶、方向盘护套各一套 4）尖嘴钳、轮胎扳手、轴承盖专用工具 5）螺丝刀组件、扭矩扳手、套筒棘轮扳手组件
请简述鼓式制动器拆装流程和步骤
请简述鼓式制动器拆装流程和步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!鼓式制动器的拆装流程与步骤详解鼓式制动器作为汽车制动系统的重要组成部分，其定期的检查和维护是确保行车安全的关键。
中职教育一年级下学期《鼓式制动器的拆装》教学设计
（操作）
在学习鼓式制动器拆装之前，我们先来了解一下鼓式制动器。
鼓式制动器按制动蹄促动装置的形式可分为轮缸式车轮制动器和凸轮式车轮制动器。前者以液压轮缸作为制动蹄促动装置，后者以凸轮作为促动装置。凸轮式车轮制动器一般用在气压制动系统的汽车上，而且大多设计成领从蹄式。
下面我们来对鼓式制动器的进行拆解
准备工作
穿戴工作服、劳保鞋。
查阅维修手册、千分尺、游标卡尺、150件套、32件套、百分表等。
步骤1
将车辆停入举升车位，拉起驻车制动（拆卸前制动器）
步骤2
打开发动机舱盖、打开制动液壶盖、放置车轮挡块。
步骤3
取下车轮毂盖、使用指针式扭力扳手对角预松轮胎固定螺栓，
步骤4
将举升机升至工作位置、安置好举升机支撑臂，（注意举升机上保险、分两次举升车辆、）。
教学设计
课程名称
汽车底盘构造与拆装
任务名称
鼓式制动器的拆装
学校名称
授课教师
拍摄形式
绿幕抠像+操作
预计时间
9分钟
教学目标
知识
鼓式制动器的结构认识
能力
鼓式制动器的、并进行检查
导入
同学们大家好，上一节课，我们学习了汽车盘式制动器拆装检测。通过前面三节的学习，我们对制动器的结构、工作原理、检测、拆装都有较大的认识。接下来我们开始学习鼓式制动器的拆装与调整。相比于盘式制动器，鼓式制动器的结构较复杂，工作原理较直观。
步骤5
用接杆或快速拆下轮胎螺栓
步骤6
拆下轮胎，将轮胎放置在合适的位置（轮胎外侧朝上）步骤7
用螺钉旋具松开定位螺栓，取下制动鼓，松手刹。
步骤8
清洁制动鼓、清洁鼓式制动器底座。
步骤9
项目18 鼓式制动器的拆装
项目18鼓式制动器的拆装一、项目编号：CZl8二、实训课时：2三、主要内容及目的(1)熟悉鼓式制动恭的构造利拆装过程。
(2)掌握鼓式制动器的自调原理。
四、技术标准和要求制动鼓： 200mm；磨损极限：Ø201nmu制动表面径向跳动：0．05mm；端面跳动：0．2mm；自动调整间隙式制动间隙为0．2—0．3mm。
五、实训器材桑塔纳后桥及车轮制动器L个，鲤鱼钳1把，常用工具1套。
六、操作步骤及工作要点1．制动鼓的分解(1)拆卸前，使用起子通过车轮的螺栓孔将楔形件向上压，使制动蹄回位。
(2)用VW637／2专用工具拆卸下轮毂盖，拔出开口销，拆下冠状螺母保险环。
(3)拆下轮毂轴承预紧度的调整螺母及垫圈、轴承，取下制动鼓。
2．制动蹄的分解压下制动蹄定位销压簧，取下制动蹄定位销及压簧垫圈，借助起子、撬棍或用手从下面的支座上提起制动蹄，取出下回位弹簧。
(2)拆下制动杆上的手制动钢丝，用鲤鱼钳取下楔形件的拉力弹簧和上回位弹簧，取下制动蹄。
(3)将带压力杆的制动蹄卡紧在台钳上，拆下定位弹簧。
3．制动蹄的安装(1)装上回位弹簧，并将制动蹄与压力杆(推杆)连接好，装上楔形件(凸块朝向制动器底板)，将另一个带有传动管的制动蹄装在压力杆上。
(2)装入上回位弹簧(最大允许长度为130mm)，在制动臂上套上手制动绳索，把制动蹄装在车轮制动分泵的活塞外槽上。
(3)装入下回位弹簧，并把制动蹄提起，装到下面的支座上，装上楔形件的拉力弹簧(最大允许长度为113mn)；装入制动蹄定位销、压簧及垫圈。
4．制动鼓的安装使制动蹄回位，装上制动鼓及后轮轴承，调整好轴承预紧度，用力踩制动踏板一次，使制动蹄能正确就位。
七、注意事项(1)注意拆装顺序，各部件的相互关系。
(2)保持场地清洁及零部件、工量具的清洁。
八、考核要求(1)能正确进行鼓式制动器的拆装顺序。
(2)会分析鼓式制动器的工作原理。
九、配分、评分标准。
鼓式制动器的拆装步骤

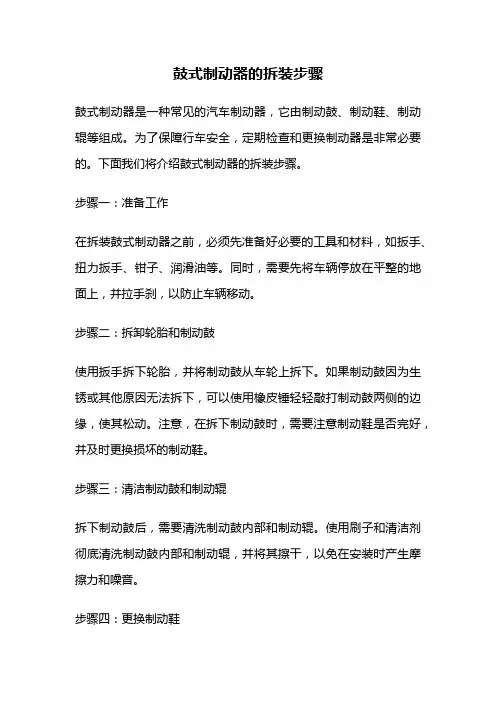

鼓式制动器的拆装步骤鼓式制动器是一种常见的汽车制动器，它由制动鼓、制动鞋、制动辊等组成。
为了保障行车安全，定期检查和更换制动器是非常必要的。
下面我们将介绍鼓式制动器的拆装步骤。
步骤一：准备工作在拆装鼓式制动器之前，必须先准备好必要的工具和材料，如扳手、扭力扳手、钳子、润滑油等。
同时，需要先将车辆停放在平整的地面上，并拉手刹，以防止车辆移动。
步骤二：拆卸轮胎和制动鼓使用扳手拆下轮胎，并将制动鼓从车轮上拆下。
如果制动鼓因为生锈或其他原因无法拆下，可以使用橡皮锤轻轻敲打制动鼓两侧的边缘，使其松动。
注意，在拆下制动鼓时，需要注意制动鞋是否完好，并及时更换损坏的制动鞋。
步骤三：清洁制动鼓和制动辊拆下制动鼓后，需要清洗制动鼓内部和制动辊。
使用刷子和清洁剂彻底清洗制动鼓内部和制动辊，并将其擦干，以免在安装时产生摩擦力和噪音。
步骤四：更换制动鞋如果制动鞋已经损坏或存在其他问题，需要及时更换。
使用扳手拆下制动鞋，并清洗制动鞋底部。
在更换新制动鞋时，需要注意新制动鞋与制动鼓之间的间隙，以确保制动器的正常工作。
步骤五：涂抹润滑油在重新安装制动鼓时，需要在制动鼓内部和制动辊表面涂抹润滑油。
这可以有效降低制动鞋与制动鼓之间的摩擦力，减少噪音和磨损。
步骤六：安装制动鼓和轮胎在涂抹润滑油后，将制动鼓重新安装到车轮上，并使用扳手将轮胎紧固。
在安装轮胎时，需要注意轮胎螺母的紧固力，以确保车辆行驶的安全性。
鼓式制动器的拆装步骤包括准备工作、拆卸轮胎和制动鼓、清洁制动鼓和制动辊、更换制动鞋、涂抹润滑油和安装制动鼓和轮胎。
这些步骤需要仔细操作和注意安全，以保障行车的安全性和制动器的正常工作。
拆装鼓式制动器实训报告
一、实训目的本次实训的主要目的是通过实际操作，掌握鼓式制动器的拆装步骤和注意事项，了解鼓式制动器的工作原理和结构特点，提高对汽车制动系统的认识和维修技能。
二、实训时间2023年X月X日三、实训地点汽车维修实训室四、实训设备1. 汽车一辆（具备鼓式制动器）2. 相关拆装工具（扳手、套筒、螺丝刀、拉器等）3. 检查设备（制动间隙测量仪、制动液等）五、实训步骤1. 准备工作（1）检查汽车轮胎气压是否正常；（2）检查制动液液位是否充足；（3）准备相关拆装工具和检查设备。
2. 拆装前轮鼓式制动器（1）拆卸轮胎：使用轮胎螺母拆装机拆去轮胎螺母，然后拆卸轮胎；（2）拆卸制动鼓：拆去前轮毂盖，剃平锁紧螺母锁片，拧下锁紧螺母，取下锁片及锁止垫圈；（3）拆卸制动蹄：拧出轮毂轴承预紧度调整螺母，用拉器从转向节上拉下轮毂及制动鼓；（4）拆卸制动蹄回位弹簧，取下支承销的垫板，拆下支承销，制动凸轮，调整臂总成及制动气室；（5）拆卸制动底板。
3. 检查和清洗（1）检查制动蹄、制动鼓、制动底板等部件是否存在磨损、变形等情况；（2）使用清洗剂清洗各部件，去除油污和杂质。
4. 安装前轮鼓式制动器（1）将制动底板安装到位；（2）将制动气室、调整臂总成、制动凸轮、支承销等部件按拆卸顺序安装到位；（3）将制动蹄回位弹簧安装到位；（4）将轮毂轴承预紧度调整螺母拧紧；（5）将制动鼓、轮毂及制动蹄安装到位；（6）安装制动鼓锁紧螺母，拧紧并剃平锁紧螺母锁片；（7）安装轮毂盖。
5. 安装轮胎（1）将轮胎安装到轮毂上；（2）使用轮胎螺母拆装机拧紧轮胎螺母。
6. 检查和调整（1）检查制动间隙是否合适；（2）检查制动系统是否有漏油现象；（3）进行制动系统试车，检查制动效果。
六、实训心得1. 鼓式制动器的拆装过程较为复杂，需要掌握一定的操作技巧和注意事项，如拆卸顺序、拧紧力矩等；2. 在拆装过程中，要注重安全操作，防止意外事故发生；3. 制动系统的检查和调整是保证制动效果的关键，要严格按照操作规程进行；4. 通过本次实训，我对鼓式制动器的结构和原理有了更深入的了解，提高了自己的维修技能。
2024年项目三鼓式制动器的拆装与检查讲课教案
2024年项目三鼓式制动器的拆装与检查讲课教案一、教学内容本节课选自《汽车制动系统原理与维修》第五章“鼓式制动器”，详细内容涉及第3节“鼓式制动器的拆装与检查”。
主要包括鼓式制动器的结构组成、工作原理、拆装步骤、检查要领及常见故障分析。
二、教学目标1. 理解鼓式制动器的工作原理和结构组成，掌握其主要部件的作用。
2. 学会鼓式制动器的拆装步骤和检查方法，具备一定的动手操作能力。
3. 能够分析并解决鼓式制动器常见故障，提高实际维修技能。
三、教学难点与重点1. 教学难点：鼓式制动器的拆装步骤、检查要领及故障分析。
2. 教学重点：鼓式制动器的结构组成、工作原理以及维修操作。
四、教具与学具准备1. 教具：汽车制动系统模型、鼓式制动器实物、多媒体设备。
2. 学具：拆装工具、检查工具、记录表格。
五、教学过程1. 实践情景引入（5分钟）通过展示一辆存在制动问题的汽车，让学生思考可能的故障原因，引出本节课的教学内容。
2. 理论讲解（15分钟）介绍鼓式制动器的结构组成、工作原理，分析其主要部件的作用。
3. 拆装步骤演示（15分钟）利用实物和多媒体设备，演示鼓式制动器的拆装步骤，讲解注意事项。
4. 例题讲解（10分钟）选取一道实际案例，讲解鼓式制动器拆装与检查的方法。
5. 随堂练习（10分钟）学生分组进行鼓式制动器拆装与检查的实践操作，教师巡回指导。
6. 故障分析（5分钟）讲解鼓式制动器常见故障及原因，引导学生学会分析问题。
六、板书设计1. 鼓式制动器的结构组成2. 鼓式制动器的工作原理3. 拆装步骤及注意事项4. 常见故障及原因七、作业设计1. 作业题目：分析一辆汽车鼓式制动器常见故障，并提出解决方案。
2. 答案：根据实际情况，分析故障原因，给出合理的维修方案。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生在课后查阅相关资料，了解其他类型制动器的原理与维修方法，提高综合素养。
重点和难点解析1. 鼓式制动器的拆装步骤及注意事项2. 鼓式制动器的检查要领3. 鼓式制动器常见故障分析一、鼓式制动器的拆装步骤及注意事项（1）拆装步骤：a. 准备工具：拆装鼓式制动器所需的工具包括梅花扳手、套筒、螺丝刀、锤子等。
鼓式制动器的拆装检修
鼓式制动器的拆装检修一、准备工作：1、清洁工位，准备工具，清洁工具；2、将车辆停驻在举升机中央位置；3、安装防护套（方向盘罩、座椅罩、换挡手柄罩、驻车手柄罩）、脚垫；4、将变速器置于空挡位置，放松驻车制动器。
二、制动器的拆卸：1、拆卸车轮：2、拆卸制动鼓总成：①取下制动鼓螺母盖；②凿开螺母锁止装置（锁止销钉），拧出凸缘螺母；③取出垫圈（导向轴承）；④用橡胶锤敲击制动鼓，使其松动，取下制动鼓；⑤取下密封圈；⑥取下制动蹄下拉力弹簧；⑦取下制动蹄间隙自动调整装置（制动间隙调整弹簧）；⑧依次取下左、右制动蹄压力（加紧）弹簧（加紧弹簧帽、加紧弹簧、加紧销钉）；⑨取下调节螺杆总成；⑩取下右制动蹄；①①取下制动蹄下拉力弹簧；①②拆卸左制动蹄；①③拆卸驻车制动蹄拉线；①④拧出拉索固定支架固定螺栓，取下拉索支架，摘下制动拉索。
3、拆卸轮速传感器：①拔出轮速传感器插头；②从制动底板上拔下传感器头；③拧出支架固定螺栓；④取下轮速传感器。
4、拆卸制动轮缸总成：①拆下制动油管；②拧出制动轮缸总成的紧固螺栓，取下制动轮缸总成；③拧出制动底板的紧固螺栓，取下制动底板。
三、制动器的检查：1、用游标卡尺测量制动蹄的摩擦片厚度：参照摩擦片的标准厚度：（5.5mm）;最小厚度：（1.0mm）。
如果测量尺寸＜最小厚度，则应更换全部制动蹄（左、右制动蹄）。
2、用游标卡尺测量制动鼓的内径：参照制动鼓的标准内径：（270.0mm）;最大内径：（272.0mm）。
如果制动鼓出现划伤或磨损，则可用车床将其修正到最大内径。
3、检查制动蹄摩擦片和制动鼓的接触情况：把左右制动蹄分别放入制动鼓内，旋转一周，看制动蹄摩擦片的外边缘与制动鼓的内边缘的接触是否正常。
四、制动器的安装：1、装制动底板总成，拧紧其紧固螺栓，达到要求的固定扭矩；2、装上制动轮缸，拧紧其紧固螺栓，达到要求的固定扭矩；3、安装制动油管，拧紧其两端的紧固螺栓，达到要求的固定扭矩（14-17N.M）；4、安装制动拉索支架紧固螺栓，达到要求的固定扭矩（9-12N.M）；5、安装制动拉索与左制动蹄，并安装左制动蹄；6、安装左制动蹄压力（加紧）弹簧总成（加紧弹簧帽、加紧弹簧、夹紧销）；7、安装下拉力弹簧；8、安装右制动蹄下拉力弹簧和调整装置总成；9、安装右制动蹄压力（加紧）弹簧总成（加紧弹簧帽、加紧弹簧、夹紧销）；10、安装制动蹄上拉力弹簧；11、安装间隙调整装置（调整楔形块，调整弹簧）；12、安装后轮轮毂密封圈；13、安装制动鼓；14、安装垫圈（导销轴承），拧紧凸缘螺母，达到要求的固定扭矩（30-35N.M）；15、安装制动鼓螺母盖，并将其敲紧；16、现在轮速传感器上涂抹润滑油，在放入传感器孔内，拧紧其紧固螺栓；17、安装各支架，卡紧传感器线，拧紧其螺栓，达到要求的固定扭矩（9-13N.M）;18、接上传感器插头，卡紧卡箍；19、安装轮胎，拧紧其紧固螺栓，达到要求的固定扭矩（90-110N.M）.20、进入车内，拉住驻车制动器，检查制动器的工作是否正常。
制动器的拆装的实训报告
一、实训背景制动系统是汽车安全的重要组成部分，其性能直接影响着驾驶安全。
为了提高对汽车制动系统的理解，培养实际操作技能，本次实训旨在通过拆装汽车制动器，了解其结构、工作原理以及维护保养方法。
二、实训目的1. 熟悉汽车制动器的结构及工作原理。
2. 掌握汽车制动器的拆装方法及注意事项。
3. 提高实际操作能力，为今后汽车维修工作打下基础。
三、实训内容本次实训主要针对汽车前盘式制动器和后鼓式制动器进行拆装。
四、实训步骤1. 前盘式制动器拆装（1）准备工作：准备拆装工具（套筒、扳手、专用工具等），检查制动液是否充足，确保安全。
（2）拆卸过程：a. 使用两柱式举升机将汽车顶起，并可靠地支承起来。
b. 用套筒松开螺栓，拆下车轮。
c. 拆卸盘式制动器的外摩擦衬块弹簧夹。
d. 拆卸两个定位销盖，拆下定位销。
e. 从滑柱上的软管支座上拆下制动软管。
f. 提起制动钳，使之离开制动盘，并将制动钳挂起，以防止损坏制动软管。
g. 从固定板上拆下外摩擦衬块。
h. 拆卸固定板的2个螺栓，拆下固定板。
i. 拆下制动盘。
（3）安装过程：a. 用制动液洗净制动钳的缸孔、活塞、活塞密封圈、活塞防尘罩等零件。
b. 将活塞密封圈装入制动钳的缸孔环槽内。
c. 把活塞装入制动钳的缸孔。
d. 按照拆卸的反顺序安装各部件。
2. 后鼓式制动器拆装（1）准备工作：与前盘式制动器拆装相同。
（2）拆卸过程：a. 使用两柱式举升机将汽车顶起，并可靠地支承起来。
b. 拆下车轮。
c. 拆卸制动摩擦块磨损指示器。
d. 拆卸装有减震弹簧或固定夹。
e. 从汽车中部拔出制动钳，将活塞压入制动钳孔中，拆下制动钳导向销。
f. 从制动钳导向销从制动盘上拆下制动钳，并将制动钳挂起。
g. 从制动钳上滑下摩擦块，摆放好各零部件。
（3）安装过程：a. 按照拆卸的反顺序安装各部件。
五、实训心得1. 通过本次实训，我对汽车制动器的结构、工作原理有了更深入的了解，提高了自己的实际操作能力。
鼓式制动拆装的实训报告
一、实训目的通过本次实训，了解和掌握鼓式制动系统的结构、工作原理及拆装方法，提高对汽车制动系统的维修能力，为今后的汽车维修工作打下坚实的基础。
二、实训内容1. 鼓式制动系统的结构及工作原理2. 鼓式制动器的拆装步骤3. 鼓式制动器的安装注意事项三、实训过程1. 鼓式制动系统的结构及工作原理鼓式制动器主要由制动鼓、制动蹄、制动底板、制动气室、制动臂、制动杆等组成。
当驾驶员踩下制动踏板时，制动气室内的活塞被推动，将液压油传递到制动器，使制动蹄与制动鼓接触，从而产生摩擦力，使车辆减速或停止。
2. 鼓式制动器的拆装步骤（1）拆卸前，先将汽车支起，用千斤顶将汽车支离地面，拆下车轮螺母，取下车轮。
（2）松开后轮制动气室与制动臂的连接螺栓，取出制动气室。
（3）拆下制动臂上的制动杆，取出制动杆。
（4）拆下制动蹄回位弹簧，取出制动蹄。
（5）拆下制动底板上的制动凸轮，取出制动凸轮。
（6）拆下制动鼓与制动底板的连接螺栓，取出制动鼓。
3. 鼓式制动器的安装步骤（1）将制动鼓与制动底板连接螺栓安装到位，拧紧螺栓。
（2）将制动凸轮安装到制动底板上，调整制动凸轮的位置，使其与制动蹄接触。
（3）将制动蹄安装到制动底板上，安装制动蹄回位弹簧。
（4）将制动杆安装到制动臂上，连接制动气室与制动臂。
（5）将车轮安装到汽车上，拧紧车轮螺母。
四、实训总结1. 鼓式制动系统的拆装过程较为简单，但需要注意拆卸和安装的顺序，以免损坏零件。
2. 在拆装过程中，要小心操作，避免对制动系统造成损害。
3. 拆卸和安装过程中，要严格按照操作规程进行，确保制动系统的安全可靠。
4. 通过本次实训，掌握了鼓式制动系统的拆装方法，提高了对汽车制动系统的维修能力。
五、实训心得1. 在实训过程中，我深刻认识到汽车制动系统的重要性，以及正确拆装制动系统对行车安全的影响。
2. 通过实训，我对鼓式制动系统的结构和工作原理有了更深入的了解，为今后的汽车维修工作打下了坚实的基础。
课题1 鼓式制动器的拆装
模块四：汽车制动系统课题一：鼓式制动器的拆装一、实习准备：1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套2、教具：普桑整车一台、CA1091整车一台、3、场地：实训中心4、分组：现有学生按每3人一组二、复习导入：提问高速跑偏，由车轮导入新课题三、授课内容：<一>、制动系的作用与组成：汽车制动系的功用是：按照需要使汽车减速或在最短离内停车；下坡行驶时保持车速稳定；使停驶的汽车可靠驻停。
为完成汽车制动系的作用，现代汽车上一般设有以下几套独立的制动系：1．行车制动系2．驻车制动系3．应急制动、安全制动和辅助制动系汽车上设置有彼此独立的制动系统，它们起作用的时刻不同，但它们的组成却是相似的。
它们一般由以下四个组成部分：供能装置：包括供给、调节制动所需能量以及改善传能介质状态的各种部件。
如气压制动系中的空气压缩机、液压制动系中人的肌体。
控制装置：包括产生制动动作和控制制动效果的各种部件，如制动踏板等。
传动装置：将驾驶员或其他动力源的作用力传到制动器，同时控制制动器的工作，从而获得所需的制动力矩。
包括将制动能量传输到制动器的各个部件，如制动主缸、制动轮缸等。
制动器：产生阻碍车辆的运动或运动趋势的力的部件。
<二>、对制动系的要求：为保证汽车能在安全的条件下发挥出高速行驶的能力，制动系必须满足下列要求：1．具有良好的制动效能——迅速减速直至停车的能力。
2．操纵轻便——操纵制动系所需的力不应过大。
3．制动稳定性好——制动时，前、后车轮制动力分配合理，左右车轮上的制动力矩基本相等，使汽车制动过程中不跑偏、不甩尾。
4．制动平顺性好——制动力矩能迅速而平稳的增加，也能迅速而彻底的解除。
5．散热性好——连续制动时，制动鼓和制动蹄上的摩擦片因高温引起的摩擦系数下降要小；水湿后恢复要快。
6．对挂车的制动系，还要求挂车的制动作用略早于主车；挂车自行脱挂时能自动进行应急制动。
鼓式制动器的拆装
4）如图3-40所示为后制动泵组件的取出。取下螺栓1，从制动底板3上取下后制动分泵2.
5）如图3-41所示为后制动分泵的分解。从后制动泵体8上取下防尘罩1，必要时从放气孔中吹入压缩空气顶出活塞5、弹簧7，再从活塞5上取下密封圈6，旋下放气阀4.
一、鼓式制动器的拆装
（一）东风EQ1090E型汽车前轮制动器拆装与调整
1.制动器总成拆装
前轮制动器总成拆装如图3-36所示。其拆装步骤如下：
1）将制动鼓和轮毂总成从车轴上拆下。
2）拆下制动蹄回位弹簧。
3）拆下制动蹄。
4）拆下制动凸轮。
5）按与拆卸相反的顺序安装。
由于制动室回动弹簧的张力很大ห้องสมุดไป่ตู้制动室的解体和装复应当在台虎钳上夹持后进行。
4）将蜗杆轴拧松1/2~2/3转，制动鼓应既能自由转动，又不与制动蹄摩擦片或其他零件擦碰。通过调整臂的调整，使摩擦片与制动鼓之间的间隙达到规定的范围：制动蹄轴端为0.25~0.40mm凸轮端为0.40~0.55mm同一端两蹄之差应小于0.1mm。
当制动蹄摩擦片磨损后，制动室推杆行程超过40mm时，为了减小制动蹄摩擦片和制动鼓的间隙，则需进行局部调整，局部调整时不要松转蹄片轴，以免破坏原来良好的接触状态。调整时，面向调整臂蜗杆；前轮的两处蜗杆顺时针方向拧为紧（制动蹄摩擦片与制动鼓间隙减小），反时针方向拧为松；后轮的两处反时针方向拧为紧，顺时针方向拧为松。用拧动制动气室推杆21的连接叉17以改变推杆长度的方法来调整间隙是错误的。
（二）桑塔纳后轮制动器的拆装
1.后轮制动器的拆卸
1）如图3-37所示为制动鼓的拆卸，用螺丝刀1插入制动鼓上的小孔，向上压楔形调节块2，使其复位，这时制动蹄3与制动鼓间隙变大，再取下制动鼓。
拆装与调整鼓式制动器PPT资料
图13-7 调整螺母式结构示意图
(2)可调顶杆式 可调顶杆式调整装置结构如图13-9所示，使用一字 螺钉旋具拨动顶杆套带齿的凸缘，使调整螺钉沿轴向移动，
四、相关基础知识
改变顶杆长度，从而调整制动器的间隙。
图13-8 用调整螺母调整制动器 间隙的方法示意图
四、相关基础知识
2.自动调整装置
图13-9 可调顶杆式结构示意图
(2)双向助势平衡式制动器 双向助势平衡式车轮制动器结构如图134 a所示，制动底板上的所有固定元件、制动蹄、制动轮缸、回位弹 簧等都是成对对称布置，
四、相关基础知识
而且是既按轴对称又按中心对称布置的。
图13-4 双向助势平衡式制动器 a)结构示意图 b)前进制动时受力分析 c)倒车制动时受力分析
图(四1)3天(-2三津6 威)安驰轮装轿制车缸动后分式轮泵制制皮动碗器动结构器间隙的调整 天 图津13制威-12驰动轿天车津器车丰轮不田制威动工驰器轿作为车前左时盘后、轮，后制鼓动在式器。制分解动图 蹄与制动鼓之间留有一定间隙，该间隙会
16)检查、调整驻车制动拉杆行程。
(22)货)双随架向式自着工增具力摩车式及制擦常动规片器工具的双。向不自增断力式磨制动损器而如图变13-6大所示，。 而导致制动效能的下降；而如果在 1120))检拆安查下制后装动制蹄动时衬蹄该片。厚间度。隙过小，又会导致制动后解除不彻底而发生制动拖滞。 1.手动调整 8)拆下制动调整拉杆弹簧和自动调整拉杆，如图13-19所示。
图13-1 液压制动系结构和工作原理示意图
四、相关基础知识
图13-2 非平衡式制动器的 制动蹄受力分析图
四、相关基础知识
2.平衡式制动器 (1)单向助势平衡式制动器 3a所示。
单向助势平衡式车轮制动器结构如图13-
[笔记]如何进行后鼓式制动器的拆装与检查
![[笔记]如何进行后鼓式制动器的拆装与检查](https://img.taocdn.com/s3/m/6e4586cc534de518964bcf84b9d528ea81c72f9f.png)
[笔记]如何进行后鼓式制动器的拆装与检查如何进行后鼓式制动器的拆装与检查?(1)拆卸。
后鼓式制动器的分解如图3-254所示。
其拆卸步骤如下:1)松开轮毂螺母,拆下防尘罩和开口销,拧松轮毂槽螺母,如图3-255所示。
图3-254后鼓式制动器分解1-制动底板2-制动蹄3-制动蹄回位弹簧(片)4-支承板5-制动蹄回位弹簧(B)6- 杆簧7-制动蹄压紧簧8-制动蹄压簧拉杆升制动轮缸10-橡胶塞 2)用千斤顶顶起后桥,并用安全架支好车辆。
拆下车轮。
3)拆下开口销,槽螺母和垫圈。
4)检查驻车制动杆是否末拉起。
5)拆下装在制动底板背面的底板塞子,以便调整增大制动蹄与制动鼓之间的间隙,如图3-256所示。
图3-255轮毂槽螺母的拆卸图3-256拆下底板上的塞子 6)插入起子,直到起子顶端插入支承板1和调整杠杆2的缝隙内为止,如图3-257所示。
将起子向顺时针方向略转一点,以使制动蹄调整杠杆2移动。
这样就能增大制动蹄与制动鼓间的间隙。
图3-257增大制动蹄与制动鼓同的图3-258拆下制动鼓间隙7)用专用工具拔出制动鼓,如图3-258所示。
8)转动制动蹄压簧拉杆,取下制动蹄压紧簧,如图3-259所示。
9)从驻车制动蹄杠杆上拆下驻车制动拉索,并取下制动蹄。
10)用类似吸管的工具吸出制动液,从制动轮缸拆下制动管喇叭口螺母,如图3-260所示。
图3-259拆卸制动蹄压簧图3-260拆下制动管喇叭口螺母 l-制动底板2-制动蹄3-制动蹄压1-制动底板2-制动管喇叭口螺母簧4-压簧拉杆 3-制动管4-制动轮缸螺栓 11)拆下制动轮缸安装螺栓,并将车轮制动轮缸排气螺塞盖装在制动管上,以防止制动液流出,取下轮缸。
l2)制动轮缸的分解按图3-26l所示进行。
l3)拆下驻车制动拉索紧固卡,从制动底板拆开制动拉索。
如图3-262所示。
14)从后桥拆下制动底板,如图3-263所示。
图3-261后制动轮缸组件分解l-防尘罩2-活塞3-密封圈4-轮缸体5-弹簧图3-263拆制动底板图3-262 拆制动拉索 l-摆臂2-侧拉杆3-螺旋弹簧 1-驻车制动底板 2-紧固卡 4-制动底板5-制动底板螺栓螺母 (2)零件检查1)每次拆下制动鼓时,都应彻底滑洗,并检查是否有裂纹、擦伤、深沟槽。
项目四 制动系统的拆装
关系，且两轮缸活塞又是浮动的，结果使两蹄所受到制动鼓的法向力不
等，因此称为简单非平衡式制动器，多用于轻型汽车的后轮制动器。
汽车倒车时，由于制动鼓的旋转方向的改变，领蹄和从蹄的位置发
生改变，但效 果是一致的。
机械工业出版社
项目四
制动系统的拆装
２) 装上楔形件，凸块朝向制动器底板。
３) 将带有传动臂的制动蹄装在压力杆上。
４) 装入上回位弹簧 (最大允许长度为１３０
ｍｍ)，在制动臂上套上驻车制动拉索，把制
动蹄装在车轮制动分泵活塞的外槽上。
５) 装入下回位弹簧，并把制动蹄提起，装到
下 面的支座上，装上楔形件的拉力弹簧 (最
大允许长度为１１３ｍｍ)。
衰退现象。 但鼓式制动器造价便宜，而且符合传统设计。
机械工业出版社
项目四
制动系统的拆装
工作中
三、 盘式制动器 (见图４-１６) 的分类、
组成及工作情况
1
组成
(１) 旋转元件
制动盘。 它和车轮固定安
装在一起旋转，以其端面为摩擦工作 表面。
(２) 固定元件 制动块、导向支承销和轮
缸活塞。 它们都装在跨于制动盘两侧的钳体
２) 装入新的制动摩擦片。
３) 安装制动钳壳体，用４０Ｎ·ｍ的力矩紧固定位螺栓。
４) 安装上、 下定位弹簧。 安装好后，停车时用力将制动踏板踩到
底数次，以使摩擦片正确就位。 值得注意的是，在安装车轮前，应
先补足制动液，对制动系统进行放气。
机械工业出版社
项目四
制动系统的拆装
你可能需要的帮助
一、 盘式制动器及其轮缸的作用
３) 制动释放后车轮无拖滞现象。
课题1鼓式制动器的拆装
模块四：汽车制动系统课题一：鼓式制动器的拆装一、实习准备：1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳 2000 轿车专用工具一套2、教具：普桑整车一台、CA1091 整车一台、3、场所：实训中心4、分组：现有学生按每 3 人一组二、复习导入：发问高速跑偏，由车轮导入新课题三、讲课内容：<一 >、制动系的作用与构成：汽车制动系的功用是：依据需要使汽车减速或在最短离内泊车；下坡行驶时保持车速稳固；使停驶的汽车靠谱驻停。
为达成汽车制动系的作用，现代汽车上一般设有以下几套独立的制动系：1．行车制动系2．驻车制动系3．应急制动、安全制动和协助制动系汽车上设置有相互独立的制动系统，它们起作用的时辰不一样，但它们的组成倒是相像的。
它们一般由以下四个构成部分：供能装置：包含供应、调克制动所需能量以及改良传能介质状态的各样部件。
如气压制动系中的空气压缩机、液压制动系中人的肌体。
控制装置：包含产生制动动作和控制制动成效的各样零件，如制动踏板等。
传动装置：将驾驶员或其余动力源的作使劲传到制动器，同时控制制动器的工作，进而获取所需的制动力矩。
包含将制动能量传输到制动器的各个零件，如制动主缸、制动轮缸等。
制动器：产生阻挡车辆的运动或运动趋向的力的零件。
<二 >、对制动系的要求：为保证汽车能在安全的条件下发挥出高速行驶的能力，制动系一定满足以下要求：1．拥有优秀的制动效能——快速减速直至泊车的能力。
2．操控轻巧——操控制动系所需的力不该过大。
3．制动稳固性好——制动时，前、后车轮制动力分派合理，左右车轮上的制动力矩基真相等，使汽车制动过程中不跑偏、不甩尾。
4．制动平顺性好——制动力矩能快速而安稳的增添，也能快速而完全的排除。
5．散热性好——连续制动时，制动鼓和制动蹄上的摩擦片因高温惹起的摩擦系数降落要小；水湿后恢复要快。
6．对挂车的制动系，还要求挂车的制动作用略早于主车；挂车自行脱挂时能自动进行应急制动。
项目三鼓式制动器的拆装与检查讲课教案
项目三鼓式制动器的拆装与检查讲课教案一、教学内容本节课选自《汽车维修技能与操作》教材第七章“制动系统”，详细内容涉及鼓式制动器的拆装与检查。
具体包括鼓式制动器的结构、工作原理、拆装步骤、检查要领及故障诊断。
二、教学目标1. 理解鼓式制动器的结构及工作原理，掌握其拆装与检查的基本步骤。
2. 学会使用常用工具进行鼓式制动器的拆装与检查，提高动手实践能力。
3. 能够诊断并排除鼓式制动器常见故障，具备一定的故障分析能力。
三、教学难点与重点重点：鼓式制动器的拆装步骤、检查要领及故障诊断。
难点：如何正确使用工具进行拆装与检查，以及故障原因分析。
四、教具与学具准备1. 教具：汽车制动系统模型、多媒体教学设备、挂图等。
2. 学具：套筒、扳手、螺丝刀、制动器检查仪、清洁布等。
五、教学过程1. 实践情景引入（5分钟）利用汽车制动系统模型，演示鼓式制动器的工作原理，引导学生关注其结构特点。
2. 理论讲解（10分钟）介绍鼓式制动器的结构、工作原理及拆装步骤。
3. 例题讲解（10分钟）结合教材例题，讲解鼓式制动器拆装与检查的注意事项。
4. 动手实践（40分钟）学生分组进行鼓式制动器的拆装与检查，教师巡回指导。
5. 随堂练习（15分钟）学生互相交换检查结果，讨论并解决实际问题。
教师点评学生操作，强调拆装与检查的要点及注意事项。
六、板书设计1. 鼓式制动器的结构2. 鼓式制动器工作原理3. 拆装步骤及检查要领4. 常见故障诊断七、作业设计1. 作业题目：（1）简述鼓式制动器的结构及工作原理。
（2）列举鼓式制动器拆装与检查的步骤。
2. 答案：（1）略。
（2）略。
（3）制动器发热：制动器长时间摩擦，导致温度升高。
制动力不足：制动器间隙过大，制动片磨损严重，制动油压不足等。
制动异响：制动片磨损不均，制动片与制动鼓之间存在异物等。
八、课后反思及拓展延伸2. 拓展延伸：引导学生关注新型制动系统的发展，如电子制动系统、陶瓷制动片等，提高学生的专业素养。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模块四：汽车制动系统
课题一：鼓式制动器的拆装
一、实习准备：
1、工具：多功能套筒扳手一套、双头两用扳手一套、钳子、螺丝刀、桑塔纳2000轿车专用工具一套
2、教具：普桑整车一台、CA1091整车一台、
3、场地：实训中心
4、分组：现有学生按每3人一组
二、复习导入：
提问高速跑偏，由车轮导入新课题
三、授课内容：
<一>、制动系的作用与组成：
汽车制动系的功用是：按照需要使汽车减速或在最短离内停车；下坡行驶时保持车速稳定；使停驶的汽车可靠驻停。
为完成汽车制动系的作用，现代汽车上一般设有以下几套独立的制动系：
1．行车制动系
2．驻车制动系
3．应急制动、安全制动和辅助制动系
汽车上设置有彼此独立的制动系统，它们起作用的时刻不同，但它们的组成却是相似的。
它们一般由以下四个组成部分：
供能装置：包括供给、调节制动所需能量以及改善传能介质状态的各种部件。
如气压制动系中的空气压缩机、液压制动系中人的肌体。
控制装置：包括产生制动动作和控制制动效果的各种部件，如制动踏板等。
传动装置：将驾驶员或其他动力源的作用力传到制动器，同时控制制动器的工作，从而获得所需的制动力矩。
包括将制动能量传输到制动器的各个部件，如制动主缸、制动轮缸等。
制动器：产生阻碍车辆的运动或运动趋势的力的部件。
<二>、对制动系的要求：
为保证汽车能在安全的条件下发挥出高速行驶的能力，制动系必须满足下列要求：
1．具有良好的制动效能——迅速减速直至停车的能力。
2．操纵轻便——操纵制动系所需的力不应过大。
3．制动稳定性好——制动时，前、后车轮制动力分配合理，左右车
轮上的制动力矩基本相等，使汽车制动过程中不跑偏、不甩尾。
4．制动平顺性好——制动力矩能迅速而平稳的增加，也能迅速而彻底的解除。
5．散热性好——连续制动时，制动鼓和制动蹄上的摩擦片因高温引起的摩擦系数下降要小；水湿后恢复要快。
6．对挂车的制动系，还要求挂车的制动作用略早于主车；挂车自行脱挂时能自动进行应急制动。
<三>、鼓式制动器：
1．鼓式车轮制动器的结构
简单的鼓式车轮制动器由旋转部分、固定部分、促动装置和定位调整机构组成。
1-润滑脂盖 2-开口销 3-锁止环 4-止推垫圈 5-螺母 6-外圆锥滚子轴承内圈 7-制动鼓 8-螺丝刀 9-楔形调节板 10-制动蹄11-短轴 12-碟形垫圈 13-螺栓 14-制动底板总成桑塔纳后轮制动器为鼓式非平衡式车轮制动器。
制动器的制动毂通过轴承支承在后桥支承短轴上，与车轮一起旋转。
拆解车轮制动器时，应先拆下制动毂。
它的拆卸方法是：先撬下轮毂盖1，取下开口销2和锁环3，旋下螺母5，取下止推垫圈4和外圆锥滚子轴承内圈6。
用螺丝刀插入制动鼓7上的小孔，向上压楔形调节板，使制动蹄外径缩小后，再取下制动鼓。
制动时，轮缸活塞在制动液压力的作用下向外推动制动蹄，制动力克服复位弹簧的弹力使制动蹄向外张开，压向制动鼓，产生制动力矩使汽车制动。
解除制动时，制动液压力消失，在复位弹簧的作用下制动蹄回位。
小结：桑塔纳后轮制动器的拆装步骤
作业：简述制动系的要求。
