水泵变频运行的特性曲线
水泵变频运行特性曲线
![水泵变频运行特性曲线](https://img.taocdn.com/s3/m/85a4ff70aa00b52acec7ca26.png)
水泵变频运行特性曲线 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、引言水泵采用变频调速可以达到很好的节能效果,这在同行业中已经有很多人写了大量的论文进行论述。
但其结果却有很多不尽人意的地方,有很多结论甚至是错误的和无法解释清楚的,本文以简易的图解分析法来进行进一步的解释和分析。
二、水泵变频运行分析的误区1.有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律 Q1/Q2=n1/n2扬程比例定律 H1/H2=(n1/n2)2轴功率比例定律 P1/P2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比,水泵的扬程与转速的平方成正比,水泵的输出功率与转速的3次方成正比。
以上结论确实是由风机和水泵的比例定律中引导出来的,但是却无法解释如下问题:1)为什么水泵变频运行时频率在30~35Hz以上时才出水2)为什么水泵在不出水时电流和功率极小,一旦出水时电流和功率会有一个突跳,后才随着转速的升高而升高2.绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。
图1 水泵的特性曲线图1中,水泵在工频运行的特性曲线为F1,额定工作点为A,额定流量QA,额定扬程HA ,管网理想阻力曲线R1=KQ与流量Q成正比。
采用节流调节时的实际管网阻力曲线R2,工作点为B,流量QB,扬程HB。
采用变频调速且没有节流的特性曲线F2,理想工作点为C,流量QC,扬程HC;这里QB=QC。
按图1中所示曲线,要想用调速的方法将流量降到零,必须将变频器的频率也降到零,但这与实际情况是不相符的。
实际水泵变频调速时,频率降到30~35Hz以下时就不出水了,流量已经降到零。
3.变频泵与工频泵并联变频泵与工频泵并联运行时,由于工频泵出口压力大,变频泵出口压力小,因此怀疑变频泵是否会不出水是否工频泵的水会向变频泵倒灌4.以上分析的误区1)相似定律确实是风机水泵在理论分析当中的一条很重要的定律,它表明相似泵(或风机)在相似工况下运行时,对应各参数之相互关系的计算公式。
实验2 离心泵性能特性曲线测定实验
![实验2 离心泵性能特性曲线测定实验](https://img.taocdn.com/s3/m/60d07905cc7931b765ce15b8.png)
1.2离心泵性能特性曲线测定实验 1.2.1实验目的1).了解离心泵结构与特性,学会离心泵的操作。
2).测定恒定转速条件下离心泵的有效扬程(H)、轴功率(N)、以及总效率(η)与有效流量(V)之间的曲线关系。
3).测定改变转速条件下离心泵的有效扬程(H)、轴功率(N)、以及总效率(η)与有效流量(V)之间的曲线关系。
4).测定串联、并联条件下离心泵的有效扬程(H)、轴功率(N)、以及总效率(η)与有效流量(V)之间的曲线关系。
5).掌握离心泵流量调节的方法(阀门、转速和泵组合方式)和涡轮流量传感器及智能流量积算仪的工作原理和使用方法。
6).学会轴功率的两种测量方法:马达天平法和扭矩法。
7).了解电动调节阀、压力传感器和变频器的工作原理和使用方法。
8).学会化工原理实验软件库(组态软件MCGS 和VB 实验数据处理软件系统)的使用。
1.2.2基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一,其特性曲线是在恒定转速下扬程H 、轴功率N 及效率η与流量V 之间的关系曲线,它是流体在泵内流动规律的外部表现形式。
由于泵内部流动情况复杂,不能用数学方法计算这一特性曲线,只能依靠实验测定。
1 ) 流量V 的测定与计算采用涡轮流量计测量流量,智能流量积算仪显示流量值V m 3/h 。
2) 扬程H 的测定与计算在泵进、出口取截面列柏努利方程:gu u Z Z g p p H 221221212-+-+-=ρ (1—9) p 1,p 2:分别为泵进、出口的压强 N/m 2 ρ:液体密度 kg/m 3u 1,u 2:分别为泵进、出口的流量m/s g :重力加速度 m/s 2 当泵进、出口管径一样,且压力表和真空表安装在同一高度,上式简化为: gp p H ρ12-=(1—10)由式(1-10)可知:只要直接读出真空表和压力表上的数值,就可以计算出泵的扬程。
本实验中,还采用压力传感器来测量泵进口、出口的真空度和压力,由16路巡检仪显示真空度和压力值。
水泵变频运行的特性曲线
![水泵变频运行的特性曲线](https://img.taocdn.com/s3/m/bea50eb05ef7ba0d4a733b93.png)
水泵变频运行的特性曲线(一)1 引言水泵冷油泵采用变频调速可以达到很好的节能效果,这在同行业中已经有很多人写了大量的论文进行论述。
但其结果却有很多不尽人意的地方,有很多结论甚至是错误的和无法解释清楚的,本文以简易的图解分析法来进行进一步的解释和分析。
2 水泵罗茨真空泵变频运行分析的误区2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律Q1/Q2=n1/n2扬程比例定律H1/H2=(n1/n2)2轴功率比例定律P1/P2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比,水泵的扬程与转速的平方成正比,水泵的输出功率与转速的3次方成正比。
以上结论确实是由风机和水泵的比例定律中引导出来的,但是却无法解释如下问题:(1) 为什么水泵变频运行时频率在30~35Hz以上时才出水?(2) 为什么水泵在不出水时电流和功率极小,一旦出水时电流和功率会有一个突跳,然后才随着转速的升高而升高?2.2 绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。
图1 水泵的特性曲线图1中,水泵液下排污泵在工频运行的特性曲线为F1,额定工作点为A,额定流量Q A,额定扬程H A,管网理想阻力曲线R1=K1Q与流量Q成正比。
采用节流调节时的实际管网阻力曲线R2,工作点为B,流量Q B,扬程H B。
采用变频调速且没有节流的特性曲线F2,理想工作点为C,流量Q C,扬程H C;这里Q B=Q C。
按图1中所示曲线,要想用调速的方法将流量降到零,必须将变频器的频率也降到零,但这与实际情况是不相符的。
实际水泵变频调速时,频率降到30~35H z以下时就不出水了,流量已经降到零。
2.3 变频泵与工频泵并联变频泵与工频泵并联运行时,由于工频泵出口压力大,变频泵出口压力小,因此怀疑变频泵是否会不出水?是否工频泵的水会向变频泵倒灌?3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律,它表明相似泵(或风机)在相似工况下运行时,对应各参数之相互关系的计算公式。
水泵变频运行特性曲线精编
![水泵变频运行特性曲线精编](https://img.taocdn.com/s3/m/5e825b8b0b4c2e3f5627635e.png)
水泵变频运行特性曲线精编Document number:WTT-LKK-GBB-08921-EIGG-229861 引言水泵采用变频调速可以达到很好的节能效果,这在同行业中已经有很多人写了大量的论文进行论述。
但其结果却有很多不尽人意的地方,有很多结论甚至是错误的和无法解释清楚的,本文以简易的图解分析法来进行进一步的解释和分析。
2 水泵变频运行分析的误区有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律 Q1/Q2=n1/n2扬程比例定律 H1/H2=(n1/n2)2轴功率比例定律 P1/P2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比,水泵的扬程与转速的平方成正比,水泵的输出功率与转速的3次方成正比。
以上结论确实是由风机和水泵的比例定律中引导出来的,但是却无法解释如下问题:(1) 为什么水泵变频运行时频率在30~35Hz以上时才出水(2) 为什么水泵在不出水时电流和功率极小,一旦出水时电流和功率会有一个突跳,然后才随着转速的升高而升高绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。
图1 水泵的特性曲线图1中,水泵在工频运行的特性曲线为F1,额定工作点为A,额定流量QA,额定扬程HA,管网理想阻力曲线R1=KQ 与流量Q成正比。
采用节流调节时的实际管网阻力曲线R2,工作点为B,流量QB,扬程HB。
采用变频调速且没有节流的特性曲线F2,理想工作点为C,流量QC,扬程HC;这里QB=QC。
按图1中所示曲线,要想用调速的方法将流量降到零,必须将变频器的频率也降到零,但这与实际情况是不相符的。
实际水泵变频调速时,频率降到30~35Hz以下时就不出水了,流量已经降到零。
变频泵与工频泵并联变频泵与工频泵并联运行时,由于工频泵出口压力大,变频泵出口压力小,因此怀疑变频泵是否会不出水是否工频泵的水会向变频泵倒灌3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律,它表明相似泵(或风机)在相似工况下运行时,对应各参数之相互关系的计算公式。
变频器VF曲线设定
![变频器VF曲线设定](https://img.taocdn.com/s3/m/3facb03c657d27284b73f242336c1eb91a37336d.png)

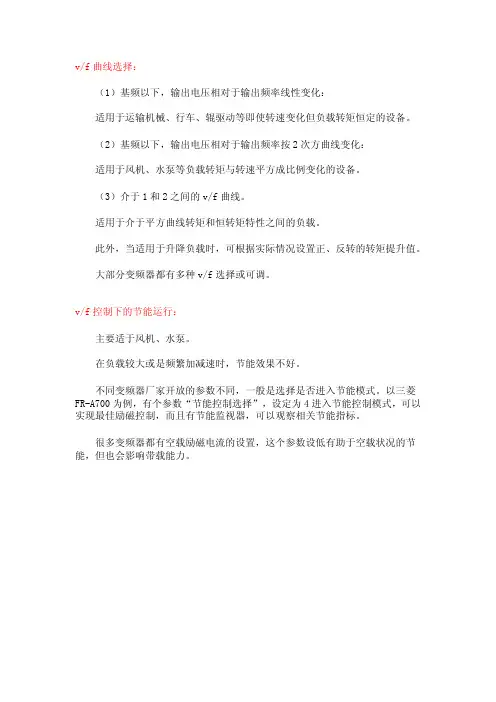

v/f曲线选择:
(1)基频以下,输出电压相对于输出频率线性变化:
适用于运输机械、行车、辊驱动等即使转速变化但负载转矩恒定的设备。
(2)基频以下,输出电压相对于输出频率按2次方曲线变化:
适用于风机、水泵等负载转矩与转速平方成比例变化的设备。
(3)介于1和2之间的v/f曲线。
适用于介于平方曲线转矩和恒转矩特性之间的负载。
此外,当适用于升降负载时,可根据实际情况设置正、反转的转矩提升值。
大部分变频器都有多种v/f选择或可调。
v/f控制下的节能运行:
主要适于风机、水泵。
在负载较大或是频繁加减速时,节能效果不好。
不同变频器厂家开放的参数不同,一般是选择是否进入节能模式。
以三菱FR-A700为例,有个参数“节能控制选择”,设定为4进入节能控制模式,可以实现最佳励磁控制,而且有节能监视器,可以观察相关节能指标。
很多变频器都有空载励磁电流的设置,这个参数设低有助于空载状况的节能,但也会影响带载能力。
泵性能曲线
![泵性能曲线](https://img.taocdn.com/s3/m/7aa13e0fe87101f69e3195e8.png)
a 性能曲线的形成b 性能曲线的测试实际上,由于流动损失数据不足,故离心压缩机的性能曲线基本还是依靠机器实测而得(有的用相似换算得到)。
测试装置如图所示,该装置所示调节阀和流量计均安在排气管路上,同样也可以安在进气管路上。
试验时,先稳定在某一转速下运行,用调节阀调节流量。
开始时阀门全开,这时的流量即为压缩机的最大流量,记下各测点的数据,然后把阀门稍微关小,再记各数据。
依次减小流量,直到压缩机出现不正常工作情况,即所谓的喘振工况时试验到此停止,此时的流量即为压缩机的最小流量。
c 性能曲线的特点随着流量的减小,压缩机能提供的压力比将增大。
在最小流量时,压力比达到最大。
离心压缩机有最大流量和最小流量两种极限流量;排除压力也有最大值和最小值。
效率曲线有最高效率点,离开该点的工况效率下降的较快。
功率N与Gh th大致成正比,所以功率曲线一般随Q j增加而向上倾斜,但当ε-Q j曲线向下倾斜很快时,功率曲线也可能先向上倾斜而后逐渐向下倾斜。
d 最佳工况点工况的定义:性能曲线上的某一点即为压缩机的某一运行工作状态(简称工况)。
最佳工况点:通常将曲线上效率最高点称为最佳工况点,一般应是该机器设计计算的工况点。
如图所示,在最佳工况点左右两边的各工况点,其效率均有所降低。
e 稳定工作范围压缩机性能曲线的左边受到喘振工况的限制,右边受到堵塞工况限制,在这两个工况之间的区域称为压缩机的稳定工作范围。
压缩机变工况的稳定工作范围越宽越好。
改变泵性能曲线的方法有哪几种?如何改变?改变泵性能曲线的方法有变速调节、切割叶轮外圆等。
1、变速调节:是在管路特性曲线不变时,用变转速来改变泵的性能曲线,从而改变它们的工作点。
当转速改变后,扬程和流量都会改变,而且随着转速的提高,qv与H都将增大,,用此法来调节流量和扬程,不会产生附加的能量损失,所以这种方法是最经济的。
但对原动机提出了新的要求,即原动机应是可调转速的,如蒸汽机、内燃机等,或增设变速装置,因变速装置投资较大,一般中小型泵很少采用。
化工原理:离心泵特性曲线测定 思考题
![化工原理:离心泵特性曲线测定 思考题](https://img.taocdn.com/s3/m/137c1c047cd184254b353570.png)
化工原理:离心泵特性曲线测定思考题1.测定离心泵特性曲线的意义有哪些?2.试从所测实验数据分析离心泵在启动时为什么要关闭出口阀门?3.启动离心泵之前为什么要引水灌泵?如果灌泵后依然启动不起来,你认为可能的原因是什么?4.为什么用泵的出口阀门调节流量?这种方法有什么优缺点?是否还有其他方法调节流量?5.泵启动后,出口阀如果不开,压力表和真空表读数如何变化?为什么?6.正常工作的离心泵,在其进口管路上安装阀门是否合理?为什么?7.试分析,用清水泵输送密度为1200Kg/m^3的盐水,在相同流量下你认为泵的压力是否变化?轴功率是否变化?8.为什么离心泵的有效压头He随流量Qv的增加而缓慢下降?1、特性曲线主要是用于选泵使用,不同曲线会极大影响泵的效率,泵并联运行也需要性能曲线,合理配备水泵的台数。
2、关闭阀门的原因从试验数据上分析:开阀门意味着扬程极小,这意味着电机功率极大,会烧坏电机。
3、离心泵不灌水很难排掉泵内的空气,导致泵空转而不能排水;泵不启动可能是电路问题或是泵本身已损坏,即使电机的三相电接反了,泵也会启动的。
4、用出口阀门调解流量而不用崩前阀门调解流量保证泵内始终充满水,用泵前阀门调节过度时会造成泵内出现负压,使叶轮氧化,腐蚀泵。
还有的调节方式就是增加变频装置,很好用的。
5、当泵不被损坏时,真空表和压力表读数会恒定不变,水泵不排水空转不受外网特性曲线影响造成的。
6、合理,主要就是检修,否则可以不用阀门。
7、这个问题的条件不充分,如果选用的是同一台水泵,同样的电机功率,外网不变的情况下,那么压力不会变化,轴功率会增加。
8、问题的本身就是错误的,有效压头并不一定随着流量的增加而下降,这与叶轮安装角有关,还有可能增加。
但就通常使用的泵而言这个问题也是有问题的,扬程随着流量的增加可以大幅度降低的,这与泵的种类,也就是泵的性能曲线有关。
水泵特性曲线的关系
![水泵特性曲线的关系](https://img.taocdn.com/s3/m/1cde576da32d7375a517805e.png)
主要是由三条特性曲线组成,分别是:H-qv曲线,表示泵的扬程与流量关系。
P-qv曲线,表示泵的轴功率与流量的关系。
n qv曲线,表示泵的效率与流量的关系。
扬程随流量的增加而减少,轴功率随流量的增加而增加;流量为零时,效率为零;流量增加,效率增加,但当流量增大到某一标准值时,流量在增大,效率反而下降1、特性曲线主要是用于选泵使用,不同曲线会极大影响泵的效率,泵并联运行也需要性能曲线,合理配备水泵的台数。
2、关闭阀门的原因从试验数据上分析:开阀门意味着扬程极小,这意味着电机功率极大,会烧坏电机。
3、离心泵不灌水很难排掉泵内的空气,导致泵空转而不能排水;泵不启动可能是电路问题或是泵本身已损坏,即使电机的三相电接反了,泵也会启动的。
4、用出口阀门调解流量而不用崩前阀门调解流量保证泵内始终充满水,用泵前阀门调节过度时会造成泵内出现负压,使叶轮氧化,腐蚀泵。
还有的调节方式就是增加变频装置,很好用的。
5、当泵不被损坏时,真空表和压力表读数会恒定不变,水泵不排水空转不受外网特性曲线影响造成的。
6、合理,主要就是检修,否则可以不用阀门。
7、这个问题的条件不充分,如果选用的是同一台水泵,同样的电机功率,外网不变的情况下,那么压力不会变化,轴功率会增加。
&问题的本身就是错误的,有效压头并不一定随着流量的增加而下降,这与叶轮安装角有关,还有可能增加。
但就通常使用的泵而言这个问题也是有问题的,扬程随着流量的增加可以大幅度降低的,这与泵的种类,也就是泵的性能曲线有关。
离心泵的特性曲线是将由实验测定的Q、H、N、n等数据标绘而成的一组曲线。
此图由泵的制造厂家提供,供使用部门选泵和操作时参考。
不同型号泵的特性曲线不同,但均有以下三条曲线:(1) H-Q线表示压头和流量的关系;(2)N-Q线表示泵轴功率和流量的关系;(3)n线表示泵的效率和流量的关系;(4)泵的特性曲线均在一定转速下测定,故特性曲线图上注出转速n值。
离心泵特性曲线上的效率最高点称为设计点,泵在该点对应的压头和流量下工作最为经济。
关于离心水泵性能曲线与参数
![关于离心水泵性能曲线与参数](https://img.taocdn.com/s3/m/7247bad9ad51f01dc281f127.png)
关于离心水泵性能曲线与参数!一、关于离心水泵参数之间必须遵从的关系:1、能量关系:机械能守恒原理:功率N ∝扬程H ³流量Q2、流体动力学原理:A、阻力矩M正比流速v的平方:M ∝ v^2B、速度头与水头的转换关系(流速v的平方与扬程H的转换关系):v^2 /2∝gHC、流量与管网阻力R的关系:H ∝流量Q^23、运动学关系:线速度与角速度成正比 v ∝ω4、功能关系:A、功率N = 转矩M³角速度ωB、功率N ∝角速度ω的立方:N ∝ω^3二、各种曲线:1、流量-扬程曲线(Q-H)2、流量-功率曲线(Q-N)3、流量-效率曲线(Q-η)4、流量-气蚀余量曲线(Q-(NPSH)r)5、意义:A、性能曲线作用是泵的任意的流量点,都可以在曲线上找出一组与其相对的扬程、功率、效率和气蚀余量值;B、这一组参数称为工作状态,简称工况或工况点;C、离心泵取高效率点工况称为最佳工况点;D、最佳工况点一般为设计工况点;E、一般离心泵的额定参数即设计工况点和最佳工况点相重合或很接近;F、在实践中选高效率区间运行、即节能、又能保证泵正常工作,因此了解泵的性能参数相当重要。
要分清几个过程的前提条件:1、管网曲线一定时:1)系统压力增大,流量增大,压力与流量的平方成正比,即H ∝流量Q^22)是一个系统功率增大的过程,或者说泵机转速提高的过程,变频频率升高的过程; 3)管网曲线是一个二次曲线;4)就相当于电路电阻R一定,电压变化、电流变化、功率变化的情况;2、改变管网曲线,增大流量:1)相关物理过程例如打开出水龙头时;2)改变管网曲线减小管网阻力R,系统流量增大,压力减小很少认为恒定,3)压力恒定,系统流量与功率成正比,流量增大,功率增大,电机转子转速在稳定区速度梢微降低,负荷增大;4)这就是泵的实际运行状态,流量大,功率大,流量小功率小,例如风门关小时、回流阀开大时,系统流量减小,功率减小,用电量也小;5)风门关小时、回流阀开大时,系统流量减小,功率减小,用电量也小,此时转子转速在稳定区速度梢微升高,负荷减轻;6)如果这时改变出水管径,就等于改变流量,改变电机运行功率,这就是改变出水管径改变流量的原理;7)相当于电路的电压不变,电阻R变化时,电流、功率变化的情况;3、泵机功率不变:1)相关物理过程如灭火水枪;2)用减小出水管截面,增大管网阻力R,减小流量、增大压力,泵机功率不变;3)目的在于增大压力,增大出口水流速度等;4)也是管网改造,减小流量、增大扬程、不增大系统功率的方法的原理;5)这个过程H-Q曲线,是上翘的双曲线形,流量与压力反比降低,或压力与流量反比升高的曲线;6)这个过程相当于恒流源电路中,外电路变阻器的电阻增大时,电流减小、电压升高、功率不变的情形;1、管网曲线一定时:这种运行情况适宜封闭式流体循环系统;2、改变管网曲线,调节流量:1)这是大部分风机、供水泵的正常工作状态;2)在这种状态下运行时,忽略压力的变化既恒压;3)在这种状态下运行时,流量与电机输出功率成正比,既风门大功率大、风门小功率小,所以用风门调节风量大小并不浪费电。
水泵并联及变频计算书(个人手写,仅供参考。)
![水泵并联及变频计算书(个人手写,仅供参考。)](https://img.taocdn.com/s3/m/58718cbfdd3383c4bb4cd220.png)
水泵变频调 速运行工况 计算
已知水泵Q1= H1= Q2= H2=
水泵工作特 性曲线HP=
0.278 m3/s 12.5 m 0.444 m3/s 7.0 m
16.49 -
管路系统特 性曲线H0=
运行工况点 Q= H=
流量下降比 例
变频运行后 流量Q=
变频运行后 扬程H=
8.00 +
0.406 m3/s 8.45 m
Q= 水泵并联出 水实际总流
量Q= 水泵并联出 水流量差Q=
选泵应以水 泵单台运行 工况点为准 。
7.39
DN600
0.54
DN9008.00 +2 Nhomakorabea39 Qn
0.406 m3/s
8.45 m
8.45 m 1.034 m3/s 10.55 m
10.54 m
4384.80 m3/h
3722.40 m3/h 662.40 m3/h
水泵并联工 作计算书
计算单台水 泵工作特性 曲线
HP= Hb-s1*Qn
n=
1.852
已知水泵Q1=
0.278 m3/s
H1=
12.5 m
Q2=
0.444 m3/s
H2=
7.0 m
(H1-H2)/ s1= (Q2n-Q1n)
H1+s1*Q1n=H2 Hb= +s1*Q2n
s1=
42.67
Hb=
16.49
DN600X400
偏心渐缩ζ=
0.26
DN600弯头
ζ=
1.01
DN600蝶阀
ζ=
0.30
DN600伸缩
接头ζ=
0.21
水泵变频运行的特性曲线
![水泵变频运行的特性曲线](https://img.taocdn.com/s3/m/00790a083169a4517723a34c.png)
水泵变频运行的特性曲线(一)1 引言水泵冷油泵采用变频调速可以达到很好的节能效果,这在同行业中已经有很多人写了大量的论文进行论述。
但其结果却有很多不尽人意的地方,有很多结论甚至是错误的和无法解释清楚的,本文以简易的图解分析法来进行进一步的解释和分析。
2 水泵罗茨真空泵变频运行分析的误区2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律Q1/Q2=n1/n2扬程比例定律H1/H2=(n1/n2)2轴功率比例定律P1/P2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比,水泵的扬程与转速的平方成正比,水泵的输出功率与转速的3次方成正比。
以上结论确实是由风机和水泵的比例定律中引导出来的,但是却无法解释如下问题:(1) 为什么水泵变频运行时频率在30~35Hz以上时才出水?(2) 为什么水泵在不出水时电流和功率极小,一旦出水时电流和功率会有一个突跳,然后才随着转速的升高而升高?2.2 绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。
图1 水泵的特性曲线图1中,水泵液下排污泵在工频运行的特性曲线为F1,额定工作点为A,额定流量Q A,额定扬程H A,管网理想阻力曲线R1=K1Q与流量Q成正比。
采用节流调节时的实际管网阻力曲线R2,工作点为B,流量Q B,扬程H B。
采用变频调速且没有节流的特性曲线F2,理想工作点为C,流量Q C,扬程H C;这里Q B=Q C。
按图1中所示曲线,要想用调速的方法将流量降到零,必须将变频器的频率也降到零,但这与实际情况是不相符的。
实际水泵变频调速时,频率降到30~35H z以下时就不出水了,流量已经降到零。
2.3 变频泵与工频泵并联变频泵与工频泵并联运行时,由于工频泵出口压力大,变频泵出口压力小,因此怀疑变频泵是否会不出水?是否工频泵的水会向变频泵倒灌?3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律,它表明相似泵(或风机)在相似工况下运行时,对应各参数之相互关系的计算公式。
离心泵特性曲线
![离心泵特性曲线](https://img.taocdn.com/s3/m/659303a3f705cc175527099b.png)
离心泵的特性曲线如下水泵的性能参数之间有一定的关系,例如流量,Q扬程,h轴功率,n速度,n效率。
它们之间的关系由一条曲线表示,该曲线称为泵的性能曲线。
水泵性能参数之间的相互变化关系和相互制约:首先,水泵的最高转速是前提。
泵性能曲线主要有3条曲线:流量扬程曲线,流量功率曲线和流量效率曲线。
这是离心泵的基本性能曲线。
比转速小于80的离心泵具有上升和下降的特性,称为驼峰性能曲线。
转速在80到150之间的离心泵具有平坦的性能曲线。
比转速大于150的离心泵具有陡峭的下降性能曲线。
一般来说,当流量较小时,扬程较高,并且随着流量的增加,扬程逐渐减小。
扩展数据工作原则离心泵的工作原理是:由于离心力的作用,离心泵可以将水送出。
在泵工作之前,泵体和进水管必须充满水以形成真空状态。
当叶轮快速旋转时,叶片推动水快速旋转。
旋转的水在离心力的作用下飞离叶轮。
泵中的水排出后,叶轮的中心部分形成真空区域。
在大气压(或水压)的作用下,水源水通过管网被压入进水管。
这样,可以实现连续泵送。
这里值得一提:启动离心泵之前,必须在泵壳内注满水,否则泵体会被加热,振动,出水量减少,泵损坏(简称为“气蚀”)并导致设备事故!离心泵的性能曲线包括流量扬程(Q-H)曲线,流量功率曲线(q-n),流量效率曲线(Q-H)和流量NPSHr(q-npshr)。
以上曲线是在一定速度下通过实验获得的。
可以通过公式转换不同的速度。
在性能曲线上,对于任何流量点,都可以找到一组相应的扬程,功率,效率和NPSH值。
通常,这组相应的参数称为工作条件,或简称为工作条件点。
离心泵的最高效率点的工作状态称为最佳工作状态点。
泵在最高效率点的运行是最理想的。
但是,用户所需的性能差异很大,这不一定与最高效率点下的性能一致。
为了使每个用户所需的泵在泵的最高效率点工作,它需要太多的泵规格。
因此,将范围(通常效率降低5%〜8%)定义为泵的工作范围。
我们可以使用叶轮切割或变频技术来扩大泵的工作范围。
水泵变频运行的图解
![水泵变频运行的图解](https://img.taocdn.com/s3/m/9dc1e5d7c1c708a1284a44a2.png)
2 水泵变频运行分析的误区2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律q1/q2=n1/n2扬程比例定律h1/h2=(n1/n2)2轴功率比例定律p1/p2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比,水泵的扬程与转速的平方成正比,水泵的输出功率与转速的3次方成正比。
以上结论确实是由风机和水泵的比例定律中引导出来的,但是却无法解释如下问题:(1) 为什么水泵变频运行时频率在30~35hz以上时才出水?(2) 为什么水泵在不出水时电流和功率极小,一旦出水时电流和功率会有一个突跳,然后才随着转速的升高而升高?2.2 绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。
图1 水泵的特性曲线图1中,水泵在工频运行的特性曲线为f1,额定工作点为a,额定流量qa,额定扬程ha,管网理想阻力曲线r1=kq与流量q成正比。
采用节流调节时的实际管网阻力曲线r2,工作点为b,流量qb,扬程hb。
采用变频调速且没有节流的特性曲线f2,理想工作点为c,流量qc,扬程hc;这里qb=qc。
按图1中所示曲线,要想用调速的方法将流量降到零,必须将变频器的频率也降到零,但这与实际情况是不相符的。
实际水泵变频调速时,频率降到30~35hz以下时就不出水了,流量已经降到零。
2.3 变频泵与工频泵并联变频泵与工频泵并联运行时,由于工频泵出口压力大,变频泵出口压力小,因此怀疑变频泵是否会不出水?是否工频泵的水会向变频泵倒灌?3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律,它表明相似泵(或风机)在相似工况下运行时,对应各参数之相互关系的计算公式。
而比例定律是相似定律作为特例演变而来的。
即两台完全相同的泵在相同的工况条件下,输送相同的流体,且泵的直径和输送流体的密度不变,仅仅转速不同时,水泵的流量、扬程和功率与转速之间的关系。
【大学本科毕业设计】基于PLC的变频调速恒压供水系统-----自动化等专业3
