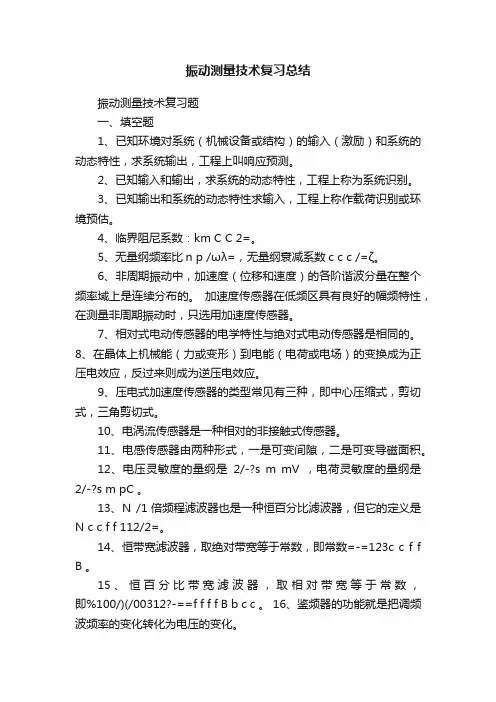

振动测量技术复习总结振动测量技术复习题一、填空题1、已知环境对系统（机械设备或结构）的输入（激励）和系统的动态特性，求系统输出，工程上叫响应预测。
2、已知输入和输出，求系统的动态特性，工程上称为系统识别。
3、已知输出和系统的动态特性求输入，工程上称作载荷识别或环境预估。
4、临界阻尼系数：km C C 2=。
5、无量纲频率比n p /ωλ=，无量纲衰减系数c c c /=ζ。
6、非周期振动中，加速度（位移和速度）的各阶谐波分量在整个频率域上是连续分布的。
加速度传感器在低频区具有良好的幅频特性，在测量非周期振动时，只选用加速度传感器。
7、相对式电动传感器的电学特性与绝对式电动传感器是相同的。
8、在晶体上机械能（力或变形）到电能（电荷或电场）的变换成为正压电效应，反过来则成为逆压电效应。
9、压电式加速度传感器的类型常见有三种，即中心压缩式，剪切式，三角剪切式。
10、电涡流传感器是一种相对的非接触式传感器。
11、电感传感器由两种形式，一是可变间隙，二是可变导磁面积。
12、电压灵敏度的量纲是2/-?s m mV ，电荷灵敏度的量纲是2/-?s m pC 。
13、N /1倍频程滤波器也是一种恒百分比滤波器，但它的定义是N c c f f 112/2=。
14、恒带宽滤波器，取绝对带宽等于常数，即常数=-=123c c f fB 。
15、恒百分比带宽滤波器，取相对带宽等于常数，即%100/)(/00312?-==f f f f B b c c 。
16、鉴频器的功能就是把调频波频率的变化转化为电压的变化。
17、电磁式激振器是将电能转化为机械能，并将其传递给实验结构的一种仪器。
18、把被测振动信号送入示波器的垂直偏转轴Y ，而把已知频率的比较电压信号（有信号发生器提供）送入水平偏转轴X ，这是在示波器的显示屏上将出现李萨如图形。
19、使用频率计数器直接测定简谐波形电压信号的频率或周期成为直接测频法。
20、自由振动法测量机械系统的固有频率有两个途径即初位移法和撞击法（或敲击法）。
