netscreen网络地址翻译nat方法总结和实验
Internet接入(NAT)实验报告
Internet接入(NAT)实验报告实验名称:Internet接入(NAT)实验实验目的:1. 了解网络地址转换(Network Address Translation,NAT)的概念和原理;2. 通过实验,掌握NAT的配置方法;3. 掌握使用NAT实现多个计算机共享一个公网IP地址。
实验环境:1. 一台具备多个网络接口的计算机;2. 路由器。
实验步骤:1. 配置计算机的网络接口,将其中一个接口连接到路由器的LAN口,将另一个接口连接到内部网络;2. 配置路由器的网络接口,将其中一个接口连接到计算机的LAN口,将另一个接口连接到公网;3. 配置计算机的网络接口的IP地址、子网掩码、网关;4. 配置路由器的网络接口的IP地址、子网掩码、网关;5. 启用计算机的NAT功能;6. 启用路由器的NAT功能;7. 在计算机上配置内部网络的计算机的IP地址、子网掩码、网关;8. 配置内部网络中的计算机的DNS服务器地址;9. 计算机连接到内部网络,并测试其能否通过NAT访问公网。
实验结果和分析:实验中,我们成功配置了计算机的网络接口,配置了路由器的网络接口,并启用了NAT功能。
内部网络的计算机能够通过NAT访问公网,实现了多个计算机共享一个公网IP地址的功能。
实验中可能遇到的问题及解决方案:1. 配置IP地址、子网掩码、网关时,需要确保各个设备的网段要一致,否则无法进行网络通信;2. 配置NAT功能时,需确保计算机和路由器的防火墙不会阻止NAT功能的正常运行;3. 测试过程中,需确保计算机和路由器的网络接口能够正常工作,否则可能导致无法访问公网。
实验总结:通过本次实验,我们学习了网络地址转换的概念和原理,并且实际配置了一台计算机和路由器的NAT功能,实现了多个计算机共享一个公网IP地址的功能。
这对于家庭或办公室内部网络中多台计算机需要共享一个公网IP地址的情况下非常有用,可以有效地提高网络资源的利用率。
华为ENSP实验指南】网络地址转换NAT技术原理和实验
华为ENSP实验指南】网络地址转换NAT技术原理和实验简介I P有公网与私网的区分,通常内网使用私网I P,I n t e r n e t使用公网I P地址,而使用私网地址的计算机访问公网时需要使用N A T技术。
网络地址转换(N e t w o r k A d d r e s s T r a n s l a t i o n,简称N A T),N A T分为静态N A T、动态N A T、网络地址端口转换。
网络拓扑静态NAT原理与配置静态N A T就是一个私网地址对应一个公网地址,它不能节约公网地址,在实际应用中一般很少采用这种方式,常见的就是服务器使用。
静态N A T1对1的主机通信,通常用于服务器R1<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]sys AR1[AR1]inter g0/0/1[AR1-GigabitEthernet0/0/1]ip add 200.1.1.2 30[AR1-GigabitEthernet0/0/1]inter g0/0/0[AR1-GigabitEthernet0/0/0]ip add 192.168.1.1 24[AR1-GigabitEthernet0/0/0]inter g0/0/1[AR1-GigabitEthernet0/0/1]nat static global 117.29.161.242 ?inside Specify inside information of NAT[AR1-GigabitEthernet0/0/1]nat static global 117.29.161.242 ins[AR1-GigabitEthernet0/0/1]nat static global 117.29.161.242 inside 192.168.1.10 [AR1-GigabitEthernet0/0/1]disp this[V200R003C00]#interface GigabitEthernet0/0/1ip address 200.1.1.2 255.255.255.252nat static global 117.29.161.242 inside 192.168.1.10 netmask 255.255.255.25 5#return[AR1-GigabitEthernet0/0/1]nat static global 117.29.161.243 inside 192.168.1.20 R2<Huawei>u t m<Huawei>system-viewEnter system view, return user view with Ctrl+Z.[Huawei]sys AR2[AR2]inter g0/0/0[AR2-GigabitEthernet0/0/0]ip add 200.1.1.1 30[AR2-GigabitEthernet0/0/0]quit[AR2]ip route-static 117.29.161.242 255.255.255.0 200.1.1.2P A T[AR1]inter g0/0/1[AR1-GigabitEthernet0/0/1]undo nat static global 117.29.161.242 inside 192.168.1.10[AR1-GigabitEthernet0/0/1]undo nat static global 117.29.161.243 inside 192.168.1.20[AR1-GigabitEthernet0/0/1]disp this #检查一下配置是否删除[AR1-GigabitEthernet0/0/1]quit[AR1]nat address-group 1 117.29.161.242 117.29.161.242 #NAT地址池(我只配置了1个IP,如果有多个都可以加进去)[AR1]acl 2020 #创建基本ACL[AR1-acl-basic-2020]rule 5 permit source 192.168.1.0 0.0.0.255 #允许1.0网段获取[AR1-acl-basic-2020]inter g0/0/1#地址池和列表进行关联[AR1-GigabitEthernet0/0/1]nat outbound 2020 address-group 1 ?no-pat Not use PAT<cr> Please press ENTER to execute command#到这一步如果直接回车,在华为默认启用PAT#PAT即对一个公网地址反复使用,通过端口号转换,#如果想用动态NAT,则需要在group 1后面加上no-pat#动态NAT无法节约公网IP,在地址池中选一个IP对应一个内网IP[AR1-GigabitEthernet0/0/1]nat outbound 2020 address-group 1 #回车对地址池和列表进行关联,使用PAT功能使用P A T时,从主机p i n g200.1.1.1两台可同时使用,但从200.1.1.1p i n g117.29.161.242是不通的,因为很多主机拿了它作地址,不指定端口根本无法找到(P A T相当于天然防火墙,向外屏蔽了真实地址)动态NAT[Huawei-GigabitEthernet0/0/1]undo nat outbound 2020 address-group 1 #取消PAT[Huawei-GigabitEthernet0/0/1]nat outbound 2020 address-group 1 no-pat #使用动态NAT基于接口的PAT现实场景中,应用最为广泛的P A T,配置基于接口的P A T可以使用一个公网I P就可以让全公司的人上网[Huawei-GigabitEthernet0/0/1]undo nat outbound 2020 address-group 1[Huawei-GigabitEthernet0/0/1]nat outbound 2020 #outbound 2020默认使用地址池的公网地址进行替换复用[Huawei-GigabitEthernet0/0/1]disp this[V200R003C00]#interface GigabitEthernet0/0/1ip address 200.1.1.2 255.255.255.252nat outbound 2020 #return。
网络地址转换协议NAT详解
网络地址转换协议NAT详解网络地址转换(Network Address Translation,NAT)是一种在计算机网络中向本地网络中的多个主机分配多个公共IP地址的技术。
NAT技术在IPv4网络中得到广泛应用,它的主要用途是使本地网络能够共享有限的公共IP地址。
NAT将私有IP地址转换为公共IP地址,使得内网中的多台计算机可以通过共享公共IP地址与公网进行通信。
NAT技术在路由器上实现,它会维护一个地址转换表,记录着内部主机与外部网络之间的映射关系。
NAT可以实现以下功能:1.IP地址转换:NAT通过将内网中的私有IP地址转换为合法的公共IP地址,实现内网与外网之间的通信。
2.IP地址共享:通过使用NAT,多个内部主机可以共享一个公共IP 地址,减少了公共IP地址的消耗。
3.安全性增强:NAT可以隐藏内网主机的真实IP地址,外部网络无法直接访问内网主机,从而提高了网络的安全性。
4.端口转换:NAT还可以实现端口转换,使得多个内网主机可以使用同一个公共IP地址与外部网络进行通信。
NAT的工作原理如下:1.内网主机向外网发送数据包时,数据包中的源IP地址会被NAT路由器替换为公共IP地址。
2.NAT路由器在转发数据包之前,将原始源IP地址和端口加入地址转换表,并为该连接分配一个公共IP地址和端口。
3.当外部主机回复数据包时,数据包中的目标IP地址是公共IP地址,NAT路由器会根据地址转换表将数据包转发给对应的内网主机。
4.NAT路由器会周期性地检查地址转换表中的转换规则是否过期,并删除不再活跃的连接。
尽管NAT在一定程度上解决了IPv4地址枯竭的问题,但也带来了一些问题和限制:1.限制了网络应用:由于NAT对于网络应用的支持不完全,一些对于特定端口或协议的网络应用可能无法正常工作。
2.不利于点对点连接:NAT增加了网络通信的复杂性,不利于建立点对点的连接。
3. 不支持IPSec:由于NAT会修改IP报文的源IP地址,导致与IPSec等加密协议不兼容。
计算机网络地址翻译(NAT)的原理及具体应用论文
计算机网络地址翻译(NAT)的原理及具体应用论文计算机网络地址翻译(NAT)的原理及具体应用论文网络地址翻译(NAT,Network Address Translation)是计算机网络技术中的一个重要技术。
通过分析NAT技术的原理,文章完整的介绍了NAT技术的各个方面,并以CISCO路由器为例,提出了具体应用。
随着Internet的膨胀式发展,其可用的公网IP地址越来越少,要想再申请到一个新的公网IP地址已是很不容易的事了。
NAT技术很方便的解决了这些问题。
NAT(Network Address Translation)网络地址翻译,指的是将一个内网私有IP地址转换成外网(公网)IP地址。
利用NAT 技术,公网IP地址可以对外代表一个或多个内部地址。
我们一般可以把NAT技术分为三种:静态NAT,动态NAT和NAPT,其中NAPT又可以称为PAT。
1、静态NAT静态NAT的工作原理很简单。
NAT将网络分为内部网络(inside)和外部网络(outside),内部网络指的是单位内部局域网,外部网络指的是公共网络,一般是指Internet。
静态NAT将内部本地私有IP地址与外部合法公网IP地址进行一对一的转换,且需要指定到底内部IP和哪个合法地址进行转换,即需要建立一张网络地址转换表;内部地址与全局地址一一对应,每当内部节点与外界通信时,内部私有IP地址就会转换为对应的公网IP 地址。
某学校内部局域网使用的IP网段是192.168.0.0/24,现在它们申请了一段公网IP:100.0.0.3——100.0.0.100/24。
静态NAT就是要求内部私有IP地址和公网IP地址是一一对应的'关系。
那么假设PC1有一个私有IP:192.168.0.3/24,当它需要访问Internet时,它先向路由器发出请求,路由器会根据静态NAT的设置,把私有IP(192.168.0.3)转换为公网IP(100.0.0.3),然后把数据包发送出去。
关于nat实训报告
千里之行,始于足下。
关于nat实训报告实训报告-NAT(Network Address Translation)网络地址转换一、实训背景和目的随着国内互联网的蓬勃发展,网络连接数的快速增长,IPv4地址资源日益紧缺。
而IPv6的部署和普及还需要一定的时间,因此需要通过一些手段来有效地利用有限的IPv4地址资源。
网络地址转换(NAT)就是一种常用的解决方案,通过将一组私有IP地址映射为公共IP地址,来实现多台设备共享公共IP地址的功能。
本次实训旨在通过搭建、配置和管理一个NAT网络,加深对NAT的理解和使用,掌握相关操作方法。
二、实训内容和步骤1. 理论知识学习在实训开始前,首先进行了相关理论知识的学习。
了解了NAT的基本概念和原理,包括IP地址的分类和划分、IPv4与IPv6的差异、私有IP地址和公共IP地址的作用等。
2. 环境准备搭建实验环境,需要一台拥有多网口的服务器和多台终端设备。
在这里选择了Ubuntu Server作为服务器操作系统,使用VirtualBox虚拟化软件创建多台虚拟机作为终端设备。
3. 配置网络连接通过虚拟网卡和网桥的设置,将服务器和终端设备连接到同一个网络中,保证它们可以相互通信。
第1页/共3页锲而不舍,金石可镂。
4. 配置NAT设备在服务器上安装配置iptables,将私有IP地址映射为公共IP地址。
根据需要,可以设置端口映射、IP过滤等规则,以实现更多的网络功能。
5. 测试NAT网络将终端设备配置为使用私有IP地址,然后通过服务器上的NAT设备访问互联网。
同时,可以测试不同终端设备之间的通信功能。
6. 管理NAT设备通过命令行工具或者图形界面工具,对NAT设备进行管理。
包括添加、修改和删除转换规则,查看转换状态和日志等。
7. 故障排除和优化如果出现网络故障或性能问题,需要进行排查和处理。
通过分析日志、查看错误信息等方法,找到问题所在,并尝试解决。
可以加深对NAT设备的理解和应用。
Juniper Netscreen NAT简单总结
Juniper Netscreen NAT简单总结1、源网络地址转换执行源网络地址转换(NAT-src) 时,安全设备将初始源IP 地址转换成不同的地址。
已转换地址可以来自动态IP (DIP) 池或安全设备的出口接口。
如果从DIP 池中提取已转换的地址,安全设备可以随机提取或提取明确的地址,也就是说,既可以从DIP 池中随机提取地址,也可以持续提取与初始源IP 地址有关的特定地址。
可以配置安全设备,在接口级或策略级应用NAT-src。
如果配置策略以应用NAT-src,且入口接口处于NAT 模式下,则基于策略的NAT-src 设置会覆盖基于接口的NAT。
基于策略的NAT-SRC优先级高于接口级的NAT-src。
2、目标网络地址转换基于策略的NAT-dst:MIP:MIP的地址转换双向执行,因此安全设备可以将到达MIP 地址的所有信息流中的目标 IP 地址转换成主机IP 地址,并将主机IP 地址发出的所有信息流中的源IP 地址转换成MIP 地址。
VIP:是从一个IP 地址到基于目标端口号的另一个IP 地址的映射。
在同一子网中定义为接口的单个IP 地址可以托管从若干服务( 使用不同的目标端口号标识) 到同样多主机的映射。
VIP 还支持端口映射。
与MIP 不同,VIP的地址转换将单向执行。
安全设备可以将到达VIP 地址的所有信息流中的目标IP地址转换成主机IP 地址。
ScreenOS 不支持同时将基于策略的NAT-dst 与MIP、VIP 配合使用。
如果您配置了MIP 或VIP,安全设备会在应用了基于策略的NAT-dst 的任何信息流上应用MIP 或VIP。
换言之,如果安全设备偶然将MIP 和VIP 应用于同一信息流,则MIP 和VIP 将禁用基于策略的NAT-dst。
感觉是MIP,VIP优先级高于基于策略的NAT-DST。
虽然MIP 和VIP 的地址转换机制是双向的,但基于策略的NAT-src 和NAT-dst 能够将入站和出站信息流的地址转换分开,以提供较好的控制与安全性能。
NAT技术的原理与实现
NAT技术的原理与实现网络地址转换(Network Address Translation,NAT)是一种常用的网络协议和技术,它允许多个设备共享一个公共IP地址。
NAT技术的原理和实现如下:一、NAT技术的原理:1.IP地址空间不足:IPv4协议中,IP地址空间有限而且几乎耗尽。
因此,为了解决IP地址短缺的问题,使用NAT技术将私有IP地址转换为公共IP地址,以便在有限的IPv4地址空间内提供互联网接入和通信。
2.私有IP地址范围:NAT技术使用了私有IP地址范围,其中包括10.0.0.0/8、172.16.0.0/12和192.168.0.0/16、这些私有IP地址可以被组织内部使用,但不能被直接路由到互联网上。
3.NAT表:NAT设备维护了一个NAT表,其中记录了私有IP地址和相应的公共IP地址的映射。
当内部设备向外部发送数据包时,NAT设备会将私有IP地址替换为公共IP地址,并在NAT表中记录该映射。
当外部数据包返回时,NAT设备会根据NAT表将数据包转发给相应的内部设备。
4.网络地址转换:NAT技术通过修改数据包的源IP地址和目的IP地址实现网络地址转换。
当内部设备发送数据包时,NAT设备会将源IP地址更改为公共IP地址,并将源端口号改为一个未使用的端口号。
当外部设备返回响应时,NAT设备根据端口号将数据包转发给相应的内部设备。
5.网络端口转换:NAT技术还可以实现网络端口转换,以支持多个设备同时使用相同的公共IP地址。
NAT设备将网络端口号从一个端口号映射到另一个端口号,以便多个设备可以与互联网进行通信。
二、NAT技术的实现:1.NAT设备:NAT功能通常由网络设备(如路由器、防火墙、交换机等)提供。
这些设备具有NAT功能,可以在私有网络和公共网络之间进行数据包转发和地址转换。
2.NAT配置:为了使用NAT技术,需要在NAT设备上进行相应的配置。
配置包括指定私有IP地址范围、定义NAT策略、配置NAT绑定、设置NAT表等。
使用网络地址转换(NAT)实现局域网访问互联网
使用网络地址转换(NAT)实现局域网访问互联网随着互联网的普及和发展,越来越多的人们接触到并使用互联网。
无论是家庭还是办公场所,都通常会建立一个局域网来连接多台设备。
然而,局域网内的设备想要访问互联网,则需要使用网络地址转换(NAT)来实现。
一、什么是网络地址转换(NAT)?网络地址转换(Network Address Translation,简称NAT)是一种将内部网络地址转换为外部网络地址的技术,通过这种技术可以实现内部网络设备与互联网的通信。
NAT主要用于将内部网络(局域网)中的私有IP地址转换成全球唯一的公共IP地址,以便在互联网上进行通信。
二、NAT的工作原理1. NAT的基本原理NAT的基本原理是通过路由器或防火墙设备来实现,它将局域网中的多台设备的私有IP地址转换为一个公共IP地址。
在通信过程中,当局域网中的设备发送请求到互联网上的某个服务器时,路由器会自动将该请求的源IP地址从私有IP地址转换为公共IP地址,然后将请求发送到目标服务器。
当目标服务器返回响应时,路由器再将响应的目标IP地址从公共IP地址转换为相应的私有IP地址,然后将响应发送到请求设备。
2. NAT的转换方式NAT的转换方式有两种:静态NAT和动态NAT。
- 静态NAT:静态NAT是指将局域网中的某个设备的私有IP地址与一个全局唯一的公共IP地址进行一对一的映射。
这种方式适合需要将某些设备一直映射到相同的公共IP地址的情况,如服务器等。
- 动态NAT:动态NAT是指将局域网中的多个设备的私有IP地址与一个或多个公共IP地址进行动态映射。
这种方式根据局域网中设备的需求,将可用的公共IP地址动态地分配给设备进行通信。
三、NAT的优势和应用场景1. 优势- 节约IP地址资源:使用NAT可以实现将多个设备共享一个公共IP地址,从而大大节约了IP地址资源的使用。
- 增加网络安全性:NAT作为一种边界设备,将私有网络地址隐藏在公网之后,减少了对内部网络的直接攻击。
NAT配置实验实验报告
NAT配置实验实验报告实验报告:NAT配置实验1. 实验目的:本实验旨在了解和掌握网络地址转换(Network Address Translation,NAT)的基本概念和配置方法,并通过实际操作实现NAT 功能。
2. 实验设备和工具:-路由器设备-电脑设备-网络连接线3. 实验步骤:步骤1: 连接设备-将计算机设备通过网络连接线与路由器设备进行连接。
步骤2: 登录路由器-打开浏览器,输入路由器的IP地址,进入路由器的管理界面。
-输入用户名和密码进行登录。
步骤3: 进入NAT配置界面-在路由器的管理界面中,找到"网络设置"或"高级设置"等相关选项,进入NAT配置界面。
步骤4: 启用NAT功能-在NAT配置界面中,找到"启用NAT"或"开启NAT"等选项,勾选该选项以启用NAT功能。
步骤5: 配置NAT规则-在NAT配置界面中,找到"端口映射"或"端口转发"等选项,点击添加新规则。
-输入内部IP地址和端口号,以及外部IP地址和端口号,配置相应的映射规则。
步骤6: 保存并应用配置-在NAT配置界面中,点击保存或应用按钮,将所配置的NAT规则保存并应用到路由器上。
4. 实验结果:-成功登录路由器管理界面并找到NAT配置界面。
-成功启用NAT功能并配置了相应的映射规则。
-保存并应用了配置。
5. 实验总结:通过本次实验,我对NAT的概念和配置方法有了更深入的了解。
NAT作为一种常用的网络地址转换技术,可以帮助解决IP地址不足的问题,并实现内部网络与外部网络的通信。
在实验过程中,我学会了如何登录路由器管理界面、启用NAT功能以及配置NAT规则。
这些知识对于理解和应用NAT技术具有重要意义。
通过实验的操作和实际应用,我对NAT的工作原理和使用方法有了更深入的认识,并能够在实际网络环境中进行NAT配置和管理。
netscreen之NAT的基本概念
Juniper 防火墙做NAT时的几个基本概念NAT,即Network address translation;是为了解决IPv4地址匮乏而产生的技术,不过后来又衍生出很多变种,包括为实现服务器负载均衡而出现的destination nat等等;Juiniper防火墙的配置中给这些不同的NAT实现取了很多不同的名字,新手不仔细阅读文档的话,往往容易被折腾得一头雾水;为避免新手像我一样走弯路,特把我的一些心得总结如下,希望各位高手斧正。
DIP:主要用于源地址(Source)翻译,会话必须由内部(非Untrust zone)发起;这是最常见的nat实现,常见于内网使用私用ip但上Internet 时通过防火墙翻译成公网ip时使用;DIP Pool可以是一段地址,也可以只是一个地址;DIP具体配置时又分为"Fix-port"和“None Fix-port”两种;很明显,"fix-port"就是不做源端口的翻译,即不能实现地址的复用,而“None Fix-port”则相当于Cisco的PAT概念(overload),通过翻译源端口并记录翻译前的地址和翻译后的源端口对应表来实现地址的复用;理论上,一个ip地址可以被复用65535-1024=64511次;即DIP Pool里的每一个ip可以支持超过60000个会话;VIP:主要用于对目标地址(Destination)的翻译,会话必须由外部(Untrust zone)发起;当外部对一个VIP发起连接的时候,防火墙将该地址翻译成一台内部主机的地址;由于VIP还可实现目标端口的翻译,因此可以利用VIP实现同一个公网IP的不同端口映射到内网不同服务器的不同服务上(HTTP/FTP/MAIL等),以实现对公网IP的复用;比如你只有一个公网ip,但是你有三台服务器:HTTP/FTP/MAIL 要对外提供服务。
MIP:用于一对一的地址翻译,会话即可以由内部(非Untrust zone)发起,也可以会话由外部(Untrust zone)发起;会话由内部发起时防火墙将内部地址转换为MIP地址出去,会话由外部发起时防火墙将MIP 地址转换为内部地址进来;常用于将内网或DMZ区域对外提供服务的服务器做NAT;。
NAT网络地址转换实验详解
一、原理回顾网络地址转换(NAT,Network Address Translation)属接入广域网(WAN)技术,是一种将私有(保留)地址转化为合法IP地址的转换技术,它被广泛应用于各种类型Internet接入方式和各种类型的网络中。
原因很简单,NAT不仅完美地解决了lP地址不足的问题,而且还能够有效地避免来自网络外部的攻击,隐藏并保护网络内部的计算机。
虽然NAT可以借助于某些代理服务器来实现,但考虑到运算成本和网络性能,很多时候都是在路由器上来实现的。
随着接入Internet的计算机数量的不断猛增,IP地址资源也就愈加显得捉襟见肘。
事实上,除了中国教育和科研计算机网(CERNET)外,一般用户几乎申请不到整段的C类IP地址。
在其他ISP那里,即使是拥有几百台计算机的大型局域网用户,当他们申请IP地址时,所分配的地址也不过只有几个或十几个IP地址。
显然,这样少的IP地址根本无法满足网络用户的需求,于是也就产生了NAT技术。
l.NAT简介借助于NAT,私有(保留)地址的"内部"网络通过路由器发送数据包时,私有地址被转换成合法的IP地址,一个局域网只需使用少量IP地址(甚至是1个)即可实现私有地址网络内所有计算机与Internet的通信需求。
NAT将自动修改IP报文的源IP地址和目的IP地址,Ip地址校验则在NAT处理过程中自动完成(对于ICMP,NAT也自动完成地址转换)。
有些应用程序将源IP地址嵌入到IP报文的数据部分中,所以还需要同时对报文进行修改,以匹配IP 头中已经修改过的源IP地址。
否则,在报文数据都分别嵌入IP地址的应用程序就不能正常工作。
2.NAT实现方式NAT的实现方式有三种,即静态转换Static Nat、动态转换Dynamic Nat 和端口多路复用OverLoad。
静态转换是指将内部网络的私有IP地址转换为公有IP地址,IP地址对是一对一的,是一成不变的,某个私有IP地址只转换为某个公有IP地址。
实验1 网络地址翻译及配置-NAT
实验1 网络地址翻译及配置-NAT一、实验目的(1)理解私有IP地址的作用。
(2)理解网络地址翻译(NAT)的概念及作用。
(3)掌握静态NAT和动态NAT的配置。
二、实验环境(1)两台路由器(2)一台交换机或集线器(3)三台PC机(4)线缆若干1.1网络拓扑图1.1路由器配置表公网IP地址为200.1.1.0/24三、实验内容与步骤1.实验准备(1)按要求完成拓扑的连接(2) 分配主机的IP地址和缺省网关(3)清空路由器配置2.路由器的基本配置(1)完成接口的配置Gateway的接口配置:enableconfigure terminalhostname Gatewayinterface fa0/0ip address 10.1.6.1 255.255.255.0 no shutdownexitinterface s0/0ip address 200.1.1.2 255.255.255.0 clock rate 64000no shutdownexitISP的接口配置:enableconfigure terminalhostname ISPinterface s0/0ip address 200.1.1.1 255.255.255.0 no shutdownexitinterface loopback 0ip address 1.1.1.1 255.255.255.0 no shutdownexit2.路由协议的配置(1)配置动态路由协议Gateway的路由配置:Router ripNetwork 200.1.1.0ISP的路由配置:Router ripNetwork 200.1.1.0Network 1.0.0.03.静态NAT的配置(1)NAT分配表表1.2 静态NAT分配表(2)静态NAT配置Gateway的配置:enableconfigure terminalip nat inside source static 10.1.6.2 200.1.1.3 ip nat inside source static 10.1.6.3 200.1.1.4 (3)指定接口enableconfigure terminalinterface fa0/0ip nat insideinterface s0/0ip nat outside(4)测试与ISP连通性主机PC1和PC2分别ping 1.1.1.1(路由器ISP的环回接口)(5)检查NAT是否正常工作show ip nat translation //查看当前活跃的转换信息show ip nat statistics //查看有关转换的统计信息4. 动态NAT的配置Gateway的配置:(1)清空前面实验的静态NAT配置。
nat配置实验报告
nat配置实验报告一、实验目的本次实验的主要目的是深入了解和掌握网络地址转换(NAT)的配置方法和工作原理,通过实际操作,实现不同网络之间的地址转换,提高网络的安全性和可扩展性。
二、实验环境1、操作系统:Windows Server 20192、网络设备:Cisco 路由器3、模拟软件:Packet Tracer三、实验原理NAT(Network Address Translation)即网络地址转换,是一种将私有 IP 地址转换为公有 IP 地址的技术。
其主要作用包括:1、解决 IPv4 地址短缺问题:通过多个私有地址共用一个公有地址进行网络通信,节省了公有地址资源。
2、增强网络安全性:隐藏内部网络的拓扑结构和私有 IP 地址,降低了来自外部网络的攻击风险。
NAT 主要有三种类型:1、静态 NAT:将一个私有 IP 地址永久映射到一个公有 IP 地址。
2、动态 NAT:将一组私有 IP 地址动态映射到一组公有 IP 地址。
3、端口地址转换(PAT):也称为 NAT 重载,通过端口号区分不同的私有 IP 地址与公有 IP 地址的映射关系。
四、实验步骤1、打开 Packet Tracer 软件,创建网络拓扑结构。
包括一个内部网络、一个外部网络和一台执行 NAT 功能的路由器。
2、配置内部网络的 IP 地址和子网掩码。
为内部网络中的主机分配私有 IP 地址,例如 19216811 192168110 ,子网掩码为 2552552550 。
3、配置外部网络的 IP 地址和子网掩码。
为外部网络中的主机分配公有 IP 地址,例如 20210011 ,子网掩码为 2552552550 。
4、配置路由器的接口 IP 地址。
为连接内部网络的接口配置私有 IP 地址,为连接外部网络的接口配置公有 IP 地址。
5、配置静态 NAT 。
选择一个内部主机(例如 19216811 ),将其私有 IP 地址静态映射到一个公有 IP 地址(例如 20210012 )。
计算机网络实验报告(8)网络地址转换NAT配置、网络端口地址转换NAPT配置
一、实验项目名称网络地址转换NAT配置、网络端口地址转换NAPT配置二、实验目的理解NAT网络地址转换的原理及功能;掌握静态NAT的配置,实现局域网访问互联网;掌握NAPT的配置,实现局域网访问互联网。
三、实验设备PC 2台;Server-PT 1台;Switch_2950-24 1台;Router-PT 2台;直通线;交叉线;DCE串口线。
四、实验步骤网络地址转换NAT配置:新建Packet Tracer拓扑图(1)R1为公司出口路由器,其与外部路由器之间通过V.35电缆串口连接,DCE 端连接在R1上,配置其时钟频率64000;(2)配置PC机、服务器及路由器接口IP地址;(3)在各路由器上配置静态路由协议,让PC间能相互Ping通;(4)在R1上配置静态NAT。
(5)在R1上定义内外网络接口。
(6)验证主机之间的互通性。
网络端口地址转换NAPT配置:新建Packet Tracer拓扑图(1)R1为公司出口路由器,其与ISP路由器之间通过V.35电缆串口连接,DCE 端连接在R1上,配置其时钟频率64000;(2)配置PC机、服务器及路由器接口IP地址;(3)在各路由器上配置静态路由协议,让PC间能相互Ping通;(4)在R1上配置NAPT。
(5)在R1上定义内外网络接口。
(6)验证主机之间的互通性。
五、实验结果网络地址转换NAT配置:Server-PT:PC0:网络端口地址转换NAPT配置:PC0:PC1:Server:六、实验心得与体会实验指导书中“ip nat inside source list 1 pool 5ijsj overload”的5ijsj 改为out-pool。
nat实验报告
NAT 实验报告1. 引言网络地址转换(Network Address Translation,NAT)是一种常见的网络技术,用于将内部网络的私有 IP 地址映射为公共 IP 地址,以实现内部网络与外部网络的通信。
本实验旨在通过搭建 NAT 网络实验环境,深入理解 NAT 的工作原理和相关概念。
2. 实验环境搭建为了完成本实验,我们需要准备以下实验环境: - 1 台路由器设备(作为 NAT网关) - 2 台主机设备(分别连接到路由器的 LAN 端口)首先,我们将路由器的 WAN 口连接到外部网络,例如宽带调制解调器或者是另一台路由器。
然后,我们将两台主机分别连接到路由器的两个 LAN 口。
3. NAT 配置接下来,我们需要配置路由器设备上的 NAT 设置,以实现内部主机与外部网络的通信。
具体配置步骤如下:步骤 1:登录路由器管理界面使用浏览器访问路由器的管理界面,通常是在浏览器地址栏输入默认网关 IP 地址,并使用管理员账号和密码登录。
步骤 2:启用 NAT在路由器管理界面中,找到“NAT”或“网络设置”等相关选项,启用 NAT 功能。
根据不同的路由器型号和固件版本,具体操作可能会有所不同。
步骤 3:配置 NAT 规则在路由器管理界面中,找到“端口转发”、“虚拟服务器”或“NAT 规则”等相关选项,配置 NAT 规则以将外部请求转发到内部主机。
根据需要,可以使用端口转发或者虚拟服务器来实现对特定端口的映射。
步骤 4:保存并应用配置在完成 NAT 配置后,记得保存并应用新的配置。
路由器会自动重启并应用新的设置。
4. 实验验证完成 NAT 配置后,我们可以通过以下步骤来验证 NAT 的工作情况:步骤 1:检查网络连接确保所有设备都正确连接,并且网络链路正常。
步骤 2:外部网络访问内部主机尝试从外部网络访问通过 NAT 映射的内部主机。
例如,可以使用外部计算机的浏览器访问内部主机上提供的 Web 服务。
nat实验心得 -回复
nat实验心得-回复在近期的实验中,我进行了关于网络地址转换(NAT)的实验,通过对实验的观察和分析,我对NAT的工作原理和应用有了更加深入的理解。
本文将详细介绍我的实验心得,并对NAT的相关内容进行总结和分析。
首先,我要感谢实验中提供的实际网络环境,这使我能够更好地了解NAT 的实际应用。
在实验中,我使用了一个基于虚拟化平台的实验网络。
这个网络包括了一个NAT设备、多台主机和一个外部网络。
通过这个实验环境,我能够模拟真实的网络场景,并观察和分析NAT的工作过程。
在实验中,我首先研究了NAT的基本工作原理。
NAT是一种在网络层实现的地址转换技术,它将内部网络的私有IP地址转换为外部网络的公共IP地址,这样可以实现内部网络与外部网络的通信。
通过对NAT设备的配置和观察,我清楚地了解了NAT是如何完成这个转换过程的。
我发现NAT设备会维护一个地址映射表,记录内部IP地址与外部IP地址的对应关系。
当内部主机向外部主机发送数据包时,NAT设备会根据这个映射表将数据包的源IP地址修改为外部IP地址,使得外部主机可以正确地返回数据包。
当外部主机向内部主机发送数据包时,NAT设备同样会根据映射表将数据包的目标IP地址修改为内部IP地址,将数据包正确地传递给内部主机。
其次,我研究了NAT的使用场景和优势。
NAT最常见的应用场景是家庭、企业等内部网络与互联网之间的通信。
通过NAT,内部网络可以使用较少的公共IP地址来链接互联网。
这样一来,节约了IP地址的使用,同时也增加了内部网络的安全性。
因为NAT设备同时扮演了路由器的角色,它可以隐藏内部网络的拓扑结构,减少了网络攻击的可能性。
此外,NAT还可以实现端口映射技术,使得多个内部主机可以共享一个公共IP地址,提高了内部网络的连接能力。
接着,我进行了一系列的实验和观察,进一步验证了NAT的工作原理和效果。
我模拟了内部主机与外部主机之间的通信过程,并使用抓包工具进行了数据包的分析。
网络地址转换(NAT)实验
网络地址转换(NAT)实验实验拓扑:实验要求:在R1,R2上实现内网与外网的地址转换。
R1,R2通过各自的E0口各连接着一个局域网;R1连接的局域网有五台PC机子,可通过给R1的E0口配置5个第二IP地址来模拟局域网;R2连接的局域网我们看成是一台机子(做为代表),要求实现R1连接的局域网能与R2连接的局域网进行通信!实验IP地址表:路由器接口IP地址R1 E0 10.1.1.1/24R1 E0 10.1.1.2/24 SECR1 E0 10.1.1.3/24 SECR1 E0 10.1.1.4/24 SECR1 E0 10.1.1.5/24 SECR1 S0 202.101.98.5/24R2 S0 202.101.98.6/24R2 E0 172.16.18.1/24实验配置如下:一、基本配置:配置R1:Router>enRouter#conf tRouter(config)#hostname R1R1(config)#int E0R1(config-if)#ip add 10.1.1.1 255.255.255.0R1(config-if)#no shutR1(config-if)#ip add 10.1.1.2 255.255.255.0 sec //在E0口上配置多个第二IP模拟R1所连局域网R1(config-if)#ip add 10.1.1.3 255.255.255.0 sec福州SPOTO TM(思博)计算机高级技术培训中心福州SPOTO TM (思博)计算机高级技术培训中心R1(config-if)#ip add 10.1.1.4 255.255.255.0 sec R1(config-if)#ip add 10.1.1.5 255.255.255.0 sec R1(config)#no keepalive //禁止端口更新R1(config)#ip route 0.0.0.0 0.0.0.0 S0 //添加到R2的路由 R1(config)#int S0R1(config-if)#ip add 202.101.98.5 255.255.255.0 R1(config-if)#no shut R1(config-if)#end R1#sh run配置R2: Router>enRouter#conf tRouter(config)#hostname R2 R2(config)#ine E0R2(config-if)#ip add 172.16.18.1 255.255.255.0 R2(config-if)#no shutR2(config-if)#no keepalive R2(config-if)#exit R2(config)#int S0R2(config-if)#ip add 202.101.98.6 255.255.255.0 R2(config-if)#no shutR2(config-if)#clock rate 64000 //设置DCE 时钟同步,为DTE 端提供时钟 R2(config-if)#no keepalive R2(config-if)#end R2#sh run二、配置静态NA T (一对一映射)配置R1: R1#conf tR1(config)#ip nat inside source static 10.1.1.1 202.101.98.1 //后者为下一网段的IP R1(config)#ip nat inside source static 10.1.1.2 202.101.98.1 R1(config)#ip nat inside source static 10.1.1.3 202.101.98.1 R1(config)#ip nat inside source static 10.1.1.4 202.101.98.1 R1(config)#ip nat inside source static 10.1.1.5 202.101.98.1 R1(config)#int E0R1(config-if)#ip nat inside R1(config-if)#int S0R1(config-if)#ip nat outsideS P O T O 实验报告福州SPOTO TM (思博)计算机高级技术培训中心R1(config-if)#end R1#debug ip natR1#ping //此处使用扩展PING三、配置动态NA T : 1.通过接口: 配置R1: R1#conf tR1(config)#no ip nat inside source static 10.1.1.1 202.101.98.1 //删除原先设置的静态NA T 映射 R1(config)#no ip nat inside source static 10.1.1.2 202.101.98.1 R1(config)#no ip nat inside source static 10.1.1.3 202.101.98.1 R1(config)#no ip nat inside source static 10.1.1.4 202.101.98.1R1(config)#no ip nat inside source static 10.1.1.5 202.101.98.1 R1(config)#ip nat inside source list 110 interface S0R1(config)#access-list 110 permit ip 10.1.1.0 0.0.0.255 any //建立一ACL ,匹配内网所有主机 R1(config)#endR1#ping //此处使用扩展PING2.动态池: R1#conf tR1(config)#no ip nat inside source list 110 interface S0 /删除上面通过接口设置的映射 R1(config)#ip nat pool chinalion 202.101.98.5(//开始IP ) 202.101.98.6(//结束IP ) netmask 255.255.255.0 //建立IP 动态池 R1(config)#ip nat inside source list 110 pool chinalion overload R1(config)#end R1#sh runR1#ping //此处使用扩展PING实验总结:1.配置动态 IP 地址池不能使用已经使用在接口上的 IP ,最好选择其它同一网段的 IP (这里排除了10.1.20.1 和 10.1.20.2 而使用了 10.1.20.3 和 10.1.20.4);2.配置 NA T 的原则是让内网可以访问外网,保护内网,所以与内网连接的端口为 inside , 与外网连接的端口为outside ;3.配置访问控制列表的时候,permit 的是内网的IP 地址,而非外网的地址;4.配置静态NA T 时候,是一一映射关系,即一个公网IP 对应一个内网主机,使用此方式需要保证有足够的公网IP 地址;5. 配置PAT 方式,在应用NAT 语句结尾打上OVERLOAD ,路由器会立即开启过载功能,使用端口转发S P O T O 实验报告福州SPOTO TM (思博)计算机高级技术培训中心的方式进行内外网地址互相转换。
netscreen 网络地址翻译 nat 方法总结和实验
网络地址翻译方法总结和实验一、前言 (1)二、源网络地址转换(NAT-Src) (2)一.不带DIP (2)二.带DIP (4)一). 1对1映射 (4)二). 1对多映射 (7)三).多对1 映射 (9)四).多对多映射 (10)三、Netscreen防火墙各种地址翻译方法的特点总结 (14)四、地址翻译方法实验 (18)1. Netscreen防火墙的地址翻译实验环境 (18)2. Netscreen防火墙的策略地址翻译实验 (18)3.1 由外向内的地址翻译 (18)3.2 由内向外的地址翻译 (28)3. Netscreen防火墙的接口地址翻译实验 (33)4.1 MIP地址翻译 (33)4.2 VIP地址翻译 (36)4. 将MIP和VIP用策略地址翻译替代实验 (39)5.1 MIP地址翻译的替代 (39)5.2 VIP地址翻译的替代 (43)一、前言Juniper防火墙的几种常用功能主要是指基于策略的NAT的实现,包括:MIP、VIP和DIP,这三种常用功能主要应用于防火墙所保护服务器提供对外服务。
MIPMIP是“一对一”的双向地址翻译(转换)过程。
通常的情况是:当你有若干个公网IP地址,又存在若干的对外提供网络服务的服务器(服务器使用私有IP地址),为了实现互联网用户访问这些服务器,可在Internet出口的防火墙上建立公网IP地址与服务器私有IP地址之间的一对一映射(MIP),并通过策略实现对服务器所提供服务进行访问控制。
VIPMIP是一个公网IP地址对应一个私有IP地址,是一对一的映射关系;而VIP 是一个公网IP地址的不同端口(协议端口如:21、25、110等)与内部多个私有IP地址的不同服务端口的映射关系。
通常应用在只有很少的公网IP地址,却拥有多个私有IP地址的服务器,并且,这些服务器是需要对外提供各种服务的。
DIPDIP的应用一般是在内网对外网的访问方面。
当防火墙内网端口部署在NAT 模式下,通过防火墙由内网对外网的访问会自动转换为防火墙设备的外网端口IP地址,并实现对外网(互联网)的访问,这种应用存在一定的局限性。
nat实验报告
nat实验报告Nat实验报告1. 引言Nat(Network Address Translation)是一种网络通信协议,用于在不同网络之间进行IP地址转换。
在本次实验中,我们将探索Nat的原理和应用,并进行一系列实验以验证其效果和性能。
2. Nat的原理Nat的核心原理是将私有IP地址转换为公共IP地址,以实现不同网络之间的通信。
私有IP地址通常用于局域网中,而公共IP地址则用于互联网上。
Nat通过在网络边界设备上进行地址转换,将私有IP地址映射为公共IP地址,并维护转换表以确保通信的正确性。
3. Nat的应用3.1 局域网与互联网的连接Nat常用于将局域网中的多个设备共享一个公共IP地址,从而实现与互联网的连接。
通过Nat,局域网中的设备可以通过一个公共IP地址访问互联网,提高了网络资源的利用率。
3.2 隐藏网络拓扑Nat还可以隐藏内部网络的拓扑结构,增加网络的安全性。
由于Nat转换了IP地址,外部网络无法直接访问内部网络中的设备,从而减少了潜在的攻击面。
4. 实验设计4.1 实验环境我们搭建了一个包括两个网络的实验环境,一个是局域网,另一个是互联网。
在局域网中有多台设备,通过Nat设备与互联网相连。
4.2 实验步骤1) 配置Nat设备:我们在实验环境中配置了一台Nat设备,设置了转换表和转换规则。
2) 测试局域网与互联网的连通性:通过在局域网中的设备上进行Ping测试,验证局域网与互联网之间的连通性。
3) 测试Nat的地址转换功能:通过在局域网中的设备上进行网络通信,并在Nat设备上查看转换表的变化,验证Nat的地址转换功能是否正常。
5. 实验结果5.1 局域网与互联网的连通性经过测试,我们发现局域网中的设备可以成功与互联网进行通信,Ping测试的结果显示网络连通正常。
5.2 Nat的地址转换功能在进行网络通信的过程中,我们观察到Nat设备上的转换表会随着通信的进行而发生变化。
私有IP地址被映射为公共IP地址,并在转换表中进行记录。
关于nat实训报告
千里之行,始于足下。
关于nat实训报告Nat(网络地址转换)是一种通过在网络中的路由器上动态转换IP地址的技术,被广泛应用于大型企业和互联网服务提供商的网络环境中。
在这篇报告中,我将介绍我对Nat实训的学习和实践经历。
1. 实践目标在这次Nat实训中,我主要学习以下内容:- 了解Nat的基本概念和原理- 掌握Nat的配置和使用方法- 理解Nat对网络安全的影响- 实践中遇到的问题和解决方法2. 实践环境我们使用了一台配置了Cisco路由器的网络实验室。
实验室内有多台主机和服务器,通过路由器连接在一起。
3. 实施过程首先,我们学习了Nat的基本原理和配置方法。
Nat的作用是将内部网络的私有IP地址转换成公共IP地址,以便与公共网络通信。
实际上,Nat允许内部网络共享单个公共IP地址,大大节省了IP地址的使用。
在实践中,我首先配置了路由器的Nat功能。
我使用了一个名为“ip nat inside”的命令来标识内部接口。
然后,我使用了一个名为“ip nat outside”的命令来标识外部接口。
最后,我使用了一个名为“ip nat inside source”的命令来实现内部IP地址到外部IP地址的转换。
第1页/共2页锲而不舍,金石可镂。
在配置Nat后,我测试了内部主机和服务器之间的通信。
我发现,使用Nat后,所有的内部主机都可以通过一个公共IP地址访问外部网络。
在实践中,我也遇到了一些问题。
首先,我配置Nat时遇到了语法错误。
通过仔细检查命令和操作,我发现了错误,并进行了修正。
其次,我发现Nat对网络安全有一些影响。
由于Nat会将内部主机的IP地址转换成公共IP地址,内部主机对外部网络是不可见的。
为了增强网络安全,我配置了防火墙来限制进出内部网络的流量。
4. 实践总结通过这次Nat实训,我对Nat的原理和配置有了更深入的理解。
我学会了如何配置Nat,并使用Nat实现内部主机与外部网络的通信。
同时,我也意识到Nat对网络安全的重要性和影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
网络地址翻译方法总结和实验一、前言................................................................................................... 错误!未定义书签。
二、源网络地址转换(NAT-Src) .............................................................. 错误!未定义书签。
一.不带DIP .............................................................................................. 错误!未定义书签。
二.带DIP .................................................................................................. 错误!未定义书签。
一). 1对1映射 ................................................................................ 错误!未定义书签。
二). 1对多映射 ............................................................................... 错误!未定义书签。
三).多对1 映射 ............................................................................ 错误!未定义书签。
四).多对多映射 ............................................................................. 错误!未定义书签。
三、Netscreen防火墙各种地址翻译方法的特点总结.......................... 错误!未定义书签。
四、地址翻译方法实验........................................................................... 错误!未定义书签。
1. Netscreen防火墙的地址翻译实验环境...................................... 错误!未定义书签。
2. Netscreen防火墙的策略地址翻译实验...................................... 错误!未定义书签。
3.1 由外向内的地址翻译........................................................... 错误!未定义书签。
3.2 由内向外的地址翻译........................................................... 错误!未定义书签。
3. Netscreen防火墙的接口地址翻译实验...................................... 错误!未定义书签。
4.1 MIP地址翻译.......................................................................... 错误!未定义书签。
4.2 VIP地址翻译 .......................................................................... 错误!未定义书签。
4. 将MIP和VIP用策略地址翻译替代实验 ................................. 错误!未定义书签。
5.1 MIP地址翻译的替代.............................................................. 错误!未定义书签。
5.2 VIP地址翻译的替代 .............................................................. 错误!未定义书签。

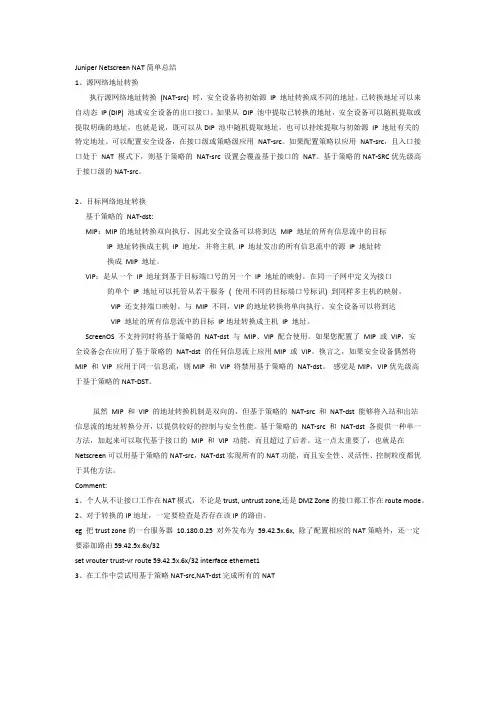

一、前言Juniper防火墙的几种常用功能主要是指基于策略的NAT的实现,包括:MIP、VIP和DIP,这三种常用功能主要应用于防火墙所保护服务器提供对外服务。
MIPMIP是“一对一”的双向地址翻译(转换)过程。
通常的情况是:当你有若干个公网IP地址,又存在若干的对外提供网络服务的服务器(服务器使用私有IP地址),为了实现互联网用户访问这些服务器,可在Internet出口的防火墙上建立公网IP地址与服务器私有IP地址之间的一对一映射(MIP),并通过策略实现对服务器所提供服务进行访问控制。
VIPMIP是一个公网IP地址对应一个私有IP地址,是一对一的映射关系;而VIP 是一个公网IP地址的不同端口(协议端口如:21、25、110等)与内部多个私有IP地址的不同服务端口的映射关系。
通常应用在只有很少的公网IP地址,却拥有多个私有IP地址的服务器,并且,这些服务器是需要对外提供各种服务的。
DIPDIP的应用一般是在内网对外网的访问方面。
当防火墙内网端口部署在NAT 模式下,通过防火墙由内网对外网的访问会自动转换为防火墙设备的外网端口IP地址,并实现对外网(互联网)的访问,这种应用存在一定的局限性。
解决这种局限性的办法就是DIP,在内部网络IP地址外出访问时,动态转换为一个连续的公网IP地址池中的IP地址。
特别是在当你的网络出现双链路的时候,DIP 的配置更是出色。
二、源网络地址转换(NAT-Src)Writer:wwiinngd为了保护内网或IP地址紧缺和另一些原因,需要把源IP地址转换为别一个地址,这就是源网络地址转换.目的:学习NETSCREEN 204 的NAT-Src配置NA T-Src有带DIP的和不带DIP的DIP(动态IP)池提供了可用的地址,使通过NETSCREEN 执行的NAT-Src策略后,从池中提取地址使用一.不带DIPUntrust区图1WEBUI:work > Interfaces (List) > ethernet1 > EditZone Name: TrustIP Address/Netmask:Interface Mode: NATNetwork > Interfaces (List) > ethernet2 > EditZone Name: UnTrustIP Address/Netmask:Interface Mode: Route2.设置策略Policies > (From: Trust,To: Untrust) New::Source Address:Address Book Entry: AnyDestination Address:Address Book Entry: AnyService: ANYAction: PermitLogging: ( 选择)在CLI下面:set interface ethernet1 zone trustset interface ethernet1 ipset interface ethernet1 natset interface ethernet2 zone untrustset interface ethernet2 ipset interface ethernet2 routeset policy from trust to untrust Any Any ANY permit log设置二个区段再加一条策略就行,默认二个区是不通的(5GT除外),从UnTrust 区来看,所有信息也是从NETSCREEN E2口出来的.我们可以从防火墙的日志中看到。
图2图3二.带DIP1对1映射: 地址池只有一个IP ,所以一台机映射一个IP1对多映射: 地址池只有多个IP ,所以一台机从池中每次取一个IP 映射多对1(一定要开PAT) 映射: 地址池只有一个IP ,但通过PAT ,最多可以支持64,500(65535-1023)台机,每台机用不同的端口多对多映射: 地址池有多个IP ,也有多台机,可以从池中取IP 映射,也可以指定那台机映射为那个IP一). 1对1映射192.168.1.1/24ethernet1192.168.2.1/24ethernet2NetScreenTrust 区Untrust 区192.168.2.5/24192.168.1.164/24虚拟SwitchSwitchDIP 池图4只有一台机在Trust区连到UnTtust区,从UnTtust区来看,他是从DIP池分配的IP。
WEBUI:1.设置接口Network > Interfaces (List) > ethernet1 > EditZone Name: TrustIP Address/Netmask:Interface Mode: NATNetwork > Interfaces (List) > ethernet2 > EditZone Name: UnTrustIP Address/Netmask:Interface Mode: Route2.设置DIP池Network > Interfaces (List) > ethernet2 > Edit > DIP > New,ID: 5IP Address Range: ~Port Translation: ( 选择)In the same subnet as the interface IP or its secondary IPs: ( 选择)# Port Translation就是PAT,选上后,每次用的端口也不同,但要是对端口有特殊要求的时候就不要选上。
3.设置IP>>HOSTObjects > Addresses > List > New:Address Name: host1IP/Netmask: ( 选择),Zone: Trust4.设置策略,且指定DIPPolicies > (From: Trust, To: Untrust) New::Source Address: Address Book Entry: AnyDestination Address: Address Book Entry: AnyService: ANYAction: PermitLogging: ( 选择)> Advanced:NAT:Source Translation: (选择)(DIP on): 5 ( -在CLI下面:set interface ethernet1 zone trustset interface ethernet1 ipset interface ethernet1 natset interface ethernet2 zone untrustset interface ethernet2 ipset interface ethernet2 routeset interface ethernet2 dip 5set address trust host1set policy id 3 from Trust to Untrust host1 any ANY nat src dip-id 5 permit log 从Trust区的PING到Untrust ,我们可以从防火墙的日志中看到。
