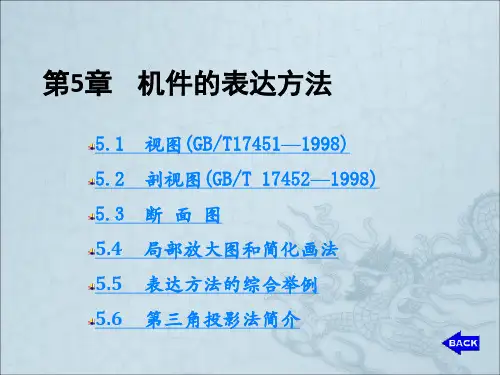

《机械制图入门》PPT课件

楚)，内部结构较复杂时，常采用全剖视表达机件的内部结构形状。
当剖切平面通过机件的对称面且按投影关系配置，中间又无其它图形隔开时，全剖视图可省略标注，如图5–11的主视图所示。
2. 半剖视图
当机件具有对称平面时，在垂直于机件对称面的投影平面上的投影所得的图形，以对称中心线为界，一半画成剖视图，另一半画成视图，这样组合的图形称为半剖视图。如图5–12（a）所示机件，其主、俯、左视图如图5–12（b）所示，都是半剖视图。
(a)
(b)
图5–6 用虚线表示机件内部结构
5.2.1 剖视图的概念 1. 剖视图的形成
假想用剖切面(平面或柱面)剖开机件，将处在观察者与剖切面之间的部分移去，将剩下部分向投影面投影，所得到的图形称为剖视图(简称剖视)。剖视图主要用于表达机件的内部结构形状。如图5–7、图5–8所示机件，其主视图是沿前后对称平面剖切后画出的剖视图。
5–1（a）所示。物体在基本投影面上的投影称为基本视图。表示一个物体可有六个基本投影方向。国标还规定采用第一角投影法，即物体处于观察者与投影面之间进行投影，然后按规定展开投影面，便得到六个基本视图。各视图名称规定为：主视图（A）、俯视图（B）、左视图（C）、仰视图（E）（自下方投影）、右视图（D）（自右方投影）、后视图（F）（自后方投影）。六个
的视图，称为斜视图。如图5–4所示的机件，其倾斜部分在俯视图和左视图上均得不到真形投影。
设立一个与该倾斜部分平行且与正面投影面垂直的新投影面，将该倾斜部分向这个投影面进行投影，以反映倾斜部分的真形，即得到斜视图，如图5–5所示。
正投影面
A 水平投影面
A A
倾斜投影面
图5–4 斜视图的形成

机械制图完整ppt课件

图纸分析在机械设计中的应用
了解图纸分析在机械设计中的作用，掌握图纸分析的基本方法和技巧，提高解决实际问题的能力。
THANKS
建立绘图环境
设置图纸大小、图层、单位等基本参数。
创建三维模型
通过拉伸、旋转、扫掠等操作，将二维图形转化为三维模型。
绘制二维图形
使用线、圆、弧等基本绘图命令，构建所需图形。
添加尺寸和标注
对图形和模型进行尺寸标注和注释，确保准确性和可加工性。
CAD在机械制图中的应用实例
零件设计
使用CAD软件进行零件的三维建模，确保零件的几何形状、尺寸和公差等符合设计要求。
熟悉标准件与常用件的图样表示方法掌握标准件与常用件的简化画法
04
机械图样的识读
零件图的识读
零件图识读要点
了解零件的名称、材料、用途，明确零件的尺寸、公差、表面粗糙度等要求，熟悉零件的结构特点。
零件图识读步骤
先看标题栏，了解零件的基本信息；再分析视图，想象零件的结构形状；然后分析尺寸标注和技术要求，明确零件的制造要求。
应用
剖视图常用于表达复杂物体的内部结构，局部视图则常用于表达物体的某一特定部分或细节。
03
机械图样的绘制
零件图的绘制
01
零件图绘制步骤
02
确定视图布局
03
绘制零件轮廓
零件图的绘制
正确表达零件的结构形状
零件图绘制要点
标注尺寸和技术要求
01
03 02
零件图的绘制
01
完整、清晰地标注尺寸
02
准确书写技术要求，包括表面粗糙度、公差与配合等内容
实践项目二：装配图的绘制与识读
装配图绘制要点
掌握装配图的视图布局、表达方法、标注要求等，提高绘制装配图的能力。

最全机械制图基础知识 ppt课件

细实线（尺寸线）
细实线（尺寸界线）
双点画线（相邻辅助零件的轮廓线）
波浪线（断裂处的边界线）
各种图线应用示例
PPT课件
17
2 图线宽度
所有线型的图线宽度（d）应按图样的类型
和尺寸大小在下列数系中选择。该数系的公比为1：2（≈1：1.4）：
0.13 ， 0.18 ， 0.25 ，0.35 ， 0.5 ，
每张图纸上都必须画出标题栏。标题栏格式
和尺寸按GB10609.1－1989的规定。标题栏的位
置应位于图纸的右下角，看图方向与看标题栏
的方向一致。
在制图作业中可以简化，建议采用简化标题
栏。
（图名）
比例数量
（图号）
制图
（日期）重量
材料
8
描图
（日期）
（设备名称）
审核
（日期）
12
40
65
12
30
方法，绘图时必须遵守。
PPT课件
23
一、基本规则
（1）机样的真实大小应以图样上所住的尺寸数值为依据，与图形的大小及绘图的准确
度无关。（2）图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单
位的代号或名称，如采用其它单位，则必须
注明相应的计量单位的代号或名称。（3）图样中所标注的尺寸，为该图样所示机件的最后完工的尺寸，否则应另加说明。
L/mm m/kg 460r/min
220v 5MΩ 380KPa
PPT课件
14
1.1.4 图线(GB/T17450--1998)
1 线型规定有15种基本线型 2 图线宽度 1：2（细线、粗线的比例）

《机械制图讲义》课件

等制造业领域。
机械制图对于产品设计和开发、生产制造、质量控制、维修维
03
护等都起着至关重要的作用。
机械制图的基本原则和标准
机械制图遵循“投影理论”和“ 图示方法”，使用正投影法将三
维物体转换为二维平面图形。
机械制图的标准包括图纸幅面与格式、比例、字体、图线、剖面线等，这些标准确保图纸的可读
性和一致性。
05
机械制图的标注与符号
尺寸标注
尺寸标注的基本原则尺寸标注应准确、清晰、整，遵循国家标准和行业规范。
尺寸标注的方法
根据零件的结构特点，选择合适的尺寸标注方法，如线性标注、角度标注、直径标注等。
ABCD
尺寸标注的组成
尺寸标注由尺寸线、尺寸界线、尺寸数字和箭头等组成。
尺寸标注的注意事项
注意避免尺寸标注的矛盾和冲突，如不要封闭标注，避免重复标注等。
透视投影法
定义
透视投影法是一种通过透视原理将三维物体转换为二维图形的方法，通过观察者和物体之间的距离和角度来计算透视效果。
特点
透视投影法能够表达物体的立体感和空间感，但投影面上的图形与物体的真实形状存在较大的失真。
应用
透视投影法常用于绘画、摄影、电影等领域，创造出具有空间感的艺术效果。
轴测投影法
机械制图的标准和规范是国际上通用的，以确保图纸的可读性和互操作性。
机械制图是工程界通用的技术语言，是机械工程领域中必不可少的交流工具。
机械制图的重要性和应用领域
01
机械制图是机械工程领域中最重要的基础技能之一，是机械工程师必备的技能。
02
机械制图广泛应用于汽车、航空、船舶、重型设备、电子产品
点
原点

机械制图基础(共100张PPT)全

机械制图的基本规范
机械制图的基本规范
一、常用的图线线型
机械制图的基本规范
二、尺寸的标注
1. 尺寸标注的基本要求
a.正确：尺寸注写必须符合国家标准；
b.完整：齐全，不遗漏，不重复； c.清晰：整齐，清晰，便于读图; d.合理：符合加工要求。
机械制图的基本规范
国家标准中关于尺寸的标注的一些要点：
标注直径时，应在尺寸数字前加注符号“Ø”，标注半径时应在尺寸数字前加注符号“R”，其尺寸线应通过圆心，尺寸线的终端应画成箭头。标注球面的直径或半径时，应在符号“Ø”或 “R”前再加注符号“S”。
机械制图的基本规范
直径的标注方法
机械制图的基本规范
直径半径标注的界限是以圆弧的大小为准，超过一半的圆弧，必须标注直径；小于一半的圆弧或半圆只能标注半径。
Z
900
X
o
450
Y
轴测图的画法
p＝q＝1 r＝1／2
X
Z
l
l
l ／2
Y
实例：小书架效果图的绘制
根据书架整体结构，画一个长方体
对长方体进行分割，设计书架结构、功能分区
去掉部分无用线条
增加部分线条，增强结构层次感
进一步增加结构层次感
结构交界面处进行处理
交界面
进一步完善结构交界面
对局部进行适当修改
1:6
1 : 1.5 × 10n 1 : 2.5 × 10n 1 : 3 × 10n
1 : 4 × 10n
1 : 6 × 10n
三视图的绘制
•
(1) 为了在图样上直接获得实际机件大小的
真实概念，应尽量采用1:1的比例绘图。
(2) 如不宜采用1:1的比例时，可选择放大或缩小

机械制图ppt课件

3
箱体类零件
箱体类零件包括各种变速箱、泵体、阀体等，其主要结构是封闭的空心结构。在绘制时，需要注意俯视图和主视图的投影方向，正确表达内部结构和孔洞的形状。
装配图的绘制
装配图的绘制方法
装配图是表示各零件之间的装配关系、工作原理和性能要求的图样。在绘制时，需要注意各零件之间的配合尺寸、装配顺序和标注方法。
其他制图软件介绍
CATIA
法国达索公司开发的软件，广泛应用于机械、汽车、航空等领域，支持参数化设计和三维建模。
Fusion 360
美国Autodesk公司开发的云端软件，支持三维建模、仿真和分析，适用于机械、电子等领域。
SketchUp
美国Trimble公司开发的软件，主要用于建筑和室内设计领域，支持三维建模和材质贴图。
05
制图工具与技术
制图软件介绍
AutoCAD
美国Autodesk公司开发的软件，广泛应用于机械、建筑、电子等领域，支持二维和三维绘图。
SolidWorks
法国Dassault公司开发的软件，主要用于机械设计，具有强大的
三维建模功能。
Pro/Engineer
美国PTC公司开发的软件，广泛应用于机械、电子、航空等领域，支持参数化设计和三维建模。
AutoCAD的基本操作
界面与工具
详细介绍AutoCAD的界面布局、常用工具和命令快捷键。
文件格式与输出
介绍AutoCAD支持的文件格式以及如何将文件输出为其他格式。
01
02
安装与启动
介绍AutoCAD软件的安装过程和启动方法。
03
04
绘图操作
介绍如何使用AutoCAD进行二维绘图和三维建模。

机械制图全部ppt课件

《机械制图》
第1章绪论
5
1.1.4 学习方法
1. 空间想象及空间思维与投影分析及绘图过程紧密结合。
2. 理论联系实际，掌握正确的方法和技能。 3. 加强标准化意识和对国家标准的学习。 4. 和工程实际相结合,多观察、勤思考、善总结。
《机械制图》
第1章绪论
6
1.1.5 要求
1.讲课―复习―作业、预习 2.用铅笔、仪器准确做题，字迹工整 3.按时交作业，有错必改，作业全部保留 4.上课携带：书、习题集、绘图用具 5.准确做题：
比值大于1的比例，如2:1等，为放大比例；
比值小于1的比例，如1:2等，为缩小比例。
比例系列
常用比例
种类原值比例放大比例
缩小比例
1:1
5:1 5×10n :1
1:2 1:2×10n
比
例
2:1 2×10n :1
1:5 1:5×10n
1×10n :1 1:10
1:10×10n
注：n 为正整数
必要时允许选取的比例
每张图纸上必须画出标题栏。标题栏的格式和尺寸按GB/T 10609.1的规定。学习时暂采用下列各式：
标题栏置于图纸右下角，并使底边、右边分别与图框线重合。
《机械制图》
第1章绪论
19
2.1.3 比例（GB/T 14690—1993）
图中图形与其实物相应要素的线性尺寸之比称为比例。
比值为1的比例，即1:1，为原值比例；
c
P
2．缺点—一般情况下，投影不反映物体的真
实大小，度量性不好，无等比性，无平行性。
《机械制图》
第1章绪论
10
1.2.3 平行投影法
• 空间AB∥DE,投影ab∥de

《机械制图基础教程》PPT课件

24
(4) 测量尺寸，填写尺寸数值和必要的技术要求和标题栏，完成零件草图全部工作。如图7–40（d）。
4. 根据零件草图完成正规的零件图。如图7–37所示。
精选ppt
25
图7–37 泵盖零件图
精选ppt
26
7.6.2 零件尺寸的测量方法
测量零件的常用量具有直尺，内、外卡钳，游标卡尺，千分尺，螺纹规等。用游标卡尺，内、外卡钳测量零件不同尺寸的方法分别如图7–38、图7–39、图 7–40、图7–41所示。
精选ppt
8
A 与A处的圆角弯向一致
(a)
与A处的圆角弯向一致 A
(b)
ห้องสมุดไป่ตู้
图7–29 平面与平面或平面与曲面相交时过渡线的画法
精选ppt
9
相交
相切
(a) 断面为长方形
相交
相切
(b) 断面为长圆形
图7–30 肋板与圆柱组合时的过渡线画法
精选ppt
10
7.5.2 零件加工工艺结构 1. 倒角和圆角为了去除毛刺、锐边和便于装配，在轴和孔的端
精选ppt
2
起
下砂箱
模方
向
2.5
25
C2
其余
6.3
木模
∠1:2
(a) 拔模斜度示意图
25 (b) 加工后的铸件
图7–26 拔模斜度
精选ppt
3
2. 铸造圆角为了避免从沙型中起模时沙型尖角处落沙，防止铸件尖角处产生裂纹、缩孔等铸件缺陷，在铸件各表面相交处都做出铸造圆角。 3. 铸件壁厚应均匀铸件在浇注时，为防止因壁厚不均匀导致冷却速度不同而在肥厚处产生缩孔、裂纹等，要求铸件壁厚均匀一致或采用逐渐过渡的结构。如图7–27。

机械制图基础教案PPT课件全篇

1、在平面上作点
❖ 点在平面上的几何条件是：点在平面内的一条直线上
已知：AB在平面P上
点C在直线AB上
则：点C在平面P上
A
B C
P
2、在平面上作直线
例1: 已知点K在ABC上，试求点K的正面投影。
例2: 判断点M是否在平面ABC内
例3：已知五边形ABCDE的一边BC//V面，完成其水平投影
❖ 反之：若直线平行于平面,通过平面上的任一点必能在该平面上作一直线平行于已知直线
平行的投影特性：
b d
a m
c
n
a
c
n d
m
b
例1 试过点D作水平线 EF 平行于 ΔABC平面
1 、在 ABC 内作一水平线 AG
2、过点D作 AG的平行线即为EF
g
例2 已知直线EF平行于ΔABC，求作ΔABC 的正面投影。
且 abc//OY, abc //OZ
❖ 平面在与其平行的投影面上的投影反映平面图形的实形 ❖ 平面在其他两个投影面上的投影均积聚成平行于相应投影轴的直线
三、一般位置平面
❖ 三个投影都为原平面图形的类似形 ❖ 面积均比实形小 ❖不反映、、的真实角度

§3.3 平面上的点和直线
一、属于平面上的点和直线的几何条件
aax= aaz＝Aa
aaz＝aayw=Aa
四、点的三面投影作图方法
例1：已知点A的水平投影和正面投影，求其侧面投影。
❖ 作图方法二：
五、点的投影与坐标的关系
例2：已知点A的坐标为(50, 30, 40)，求其三面投影。
❖ 作图方法：
（3）过原点O作∠YHOYW的角平分线
（4）延长ayH与平分线相交，再过交点作垂直于Ｙw轴的直线
