电气系统施工工艺流程
电气工程施工工艺流程
电气工程施工工艺流程电气工程施工工艺流程图1电气工程施工方案1.1电气配管（1）电气暗配管电气管路的预留预埋包括电线管预埋及接线盒预埋，施工过程中必须密切配合土建进行施工。
配合土建施工电气管路主要施工工艺如下：①预埋在混凝土内的电线管应按最近的路线敷设，为了便于穿线，管路长、弯曲多的电线管按规范要求加装过线盒。
②暗敷的电线管与结构钢筋用铁丝绑扎牢固，管端用堵头堵实以防杂物进入管内。
开关、插座以及灯具的位置安装接线盒，接线盒的位置应准确。
混凝土结构接线盒必须紧贴施工模板面并固定牢固，且不得损坏模板。
线管底部刷漆便于拆模后观察其走向避免后期施工破坏如下图施工效果图电气明配管①成排明配管做法：明配钢管应排列整齐、横平竖直，固定点间距均匀，固定牢靠。
成排明配电线管采用圆钢作吊杆，角钢作横担固定。
做法见下图:成排钢管安装做法符号说明： 1-膨胀螺栓 2-吊杆3-U 形螺丝管卡 4-钢管 5-螺母M8〜M10 6-垫圈8〜10 7-角钢支架符号说明：1-电动机接线盒 2-接线箱连接器 3-金属软管 4-接地卡 5-混合连接器 6-接地线 7-钢管 3 2 13 5 7②单根明配管采用圆钢支架及管卡固定。
做法见下图: 单根钢管在吊顶内安装示意图符 说明：1- 边管卡2- 地线3- 线盒4- 地卡5- 管1.2管道与设备连接做法电气配管进电动机做法图 单边管卡大样图II接线箱连接器详图 混合连接器详图2桥架、线槽安装本工程桥架安装量较大，主要集中在强电井、每层公共走道。
电缆桥架水平安装时，支架间距1.5米，垂直安装时支架间距2米。
桥架施工时，应注意与其它专业的配合。
同一桥架中的双电源回路间加装隔板。
电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。
各段电缆桥架及其支架全长应不少于两处与接地干线连接。
（1）工艺流程弹线定位日支架安装 I 桥架安装 T 桥架接通（2）施工准备（3）施工工艺1）弹线定位根据深化设计图中桥架的分布进行弹线定位。
电气工程施工工艺流程
电气工程施工工艺流程1、电管敷设(1) 施工工艺弹线定位→盒、箱固定→管路敷设→净管穿带线(2) 弹线定位①砖墙、模板混凝土墙体弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒、箱准确位置，并标注出尺寸。
②现浇混凝土板应根据设计图和规范要求准确找出灯位，进行测量后标注出盒子尺寸位置。
(3) 盒、箱固定①盒、箱固定应平正、牢固、灰浆饱满，纵横坐标准确。
②砖墙稳住盒、箱。
预留盒、箱孔洞首先按设计图加工管子长度，配合瓦工施工，在距盒、箱的位置约300mm 处，预留出进入盒、箱的长度，将管子甩在预留孔洞外，端头堵好。
待稳住盒、箱时，一管一孔的穿入盒、箱。
剔洞稳住盒、箱，再接短管：弹出水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔洞应比盒、箱稍大些。
洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净，依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆将盒、箱按要求埋入洞中，待水泥砂浆凝固后，再接短管入盒、箱。
③模板混凝土柱稳住盒、箱在立模前将盒、箱固定在柱墙板钢筋上。
(4) 管路敷设①敷设管路时，应尽量减少弯曲。
当线路的直线段的长度超过15 M时，或直角弯有3个且长度超过8 M时，均应在中途设接线盒。
剔槽敷设管应加以固定并用高标号水泥砂浆保护，保护层不得小于15mm；模板内的竖向立管不许有接头，管子最小弯曲半径，管子弯曲处的弯扁度应符合规范规定。
②砖墙敷管a. 管路连接可采用套管连接，在管路两侧钉上钉子，并用铅丝将管子绑牢，然后用水泥砂浆把槽沟抹平。
b. 管进盒、箱连接可采用粘接或端子头连接，管进入盒、箱不允许内进外出，应与盒、箱平齐，一管一孔，不允许开长孔。
③模板混凝土墙配管时，应先将管口封堵好，管穿盒内不断头，管入盒内，管路沿着钢筋敷设，并用铅丝将管绑扎在钢筋上。
2、配电工程施工(1) 施工工艺穿带线→放线及断线→导线与带线→穿护口→导线连接包扎→线路绝缘测试(2) 穿线前先将管内杂物、水等清除干净。
机电工程 电气系统施工
机电工程电气系统施工第一小节、电缆桥架施工方法第一条、工艺流程弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测。
第二条、施工作法桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过50mm。
垂直桥架保证误差不大于2/1000，总长度偏差不超过20mm。
电缆桥架在穿越楼板时，采取做防火隔离措施。
电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。
桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。
桥架的连接避免在穿越楼板或墙壁等处进行。
电缆桥架垂直敷设时，固定点跨距不大于2m。
桥架首端、终端及距离出接线盒0.5m处均设置支撑点。
非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。
第二小节、电缆敷设施工方法第一条、工艺流程机具布置→电缆盘布置、开盘检查→电缆展放→电缆敷设、固定→接头制作及附加安装。
第二条、施工做法电缆敷设前按下列要求进行检查：电缆型号、电压、规格符合设计；电缆外观应无损伤、绝缘良好；电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合；电缆敷设前按设计和实际路径计算每根电缆的长度，合理安排每根电缆，减少电缆接头。
电力电缆在终端头与附近留有备用长度。
电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面磨擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
电缆敷设时排列整齐，不交叉，加以固定，并及时装设标志牌。
标志牌的装设符合下列要求：在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上装设标志牌；标志牌上注明线路编号。
当无编号时，写明电缆型号、规格及起迄地点；并联使用的电缆有顺序号，标志牌的字迹清晰不易脱落；标志牌规格统一。
(完整版)电气工程施工工艺
电气工程施工工艺一）、配管配线工程1、材料要求：灯具的型号、规格必须符合设计要求和国家的标准规定。
灯内配线严禁外露,灯具配件齐全,无机械损伤、变形、油漆脱落、灯罩破裂、灯箱歪现象.所有灯具应有产品合格证.开关插座符合设计要求，有产品合格证，塑料面板应平整，无弯曲变形等现象。
2、工艺流程:预制加工管弯、支吊架→测定盒、箱固定点位→支架、吊架、固定→盒、箱固定→管路敷设连接→地线跨接→防腐处理→扫管→穿带线→放线与断线→带线绑→带护口→导线连→绝缘摇测3、主要施工方法和技术要求(1）预制预埋:施工前，在熟悉了解装修结构的情况下，掌握电气等专业图纸，把有关尺寸资料画到电气有关施工图上,做好支吊架等的预制,并积极配合装修的施工。
凡由室外引入室内的电气管线应预埋好穿墙管,并做好建筑物的防水处理.（2）本工程的电线管采用镀锌钢管在吊顶内敷设，钢管的弯扁程度不应大于管外径的10%,弯曲半径不小于管外径的10倍。
管路连接时，钢管必有采用丝扣连接,严禁对接和塑料管套接，丝扣连接及管与线盒连接处，必须用专用接地夹做接地跨接线，管与线盒或管与线槽之间必须用锁扣连接。
管子进入线盒的长度为2-5㎜,管子切断口后凿平刮光，以防止出现划伤或其他危险事情。
（3)导线在穿管前,应将管内的积水及杂物清除干净。
穿线时导线颜色应分开，接地线用黄绿相间线,零线用淡蓝线，相线一般用黄、绿、红线,并严禁管内有导线接头.不同回路不得穿入同一根管内。
4、质量要求（1)连接紧密,管口光滑，护口齐全，配管有其支架、吊架应平直牢固、排列整齐，管子弯曲处无明显折皱,油漆防腐完整。
(2）盒、箱设置正确，固定可靠管子进入盒、箱处顺直，在盒、箱内露出的长度小于5MM；用镝紧螺母固定的管口，管子露出锁紧螺母的螺纹为2-4扣，线路进入电气设备和器具的管口位置正确。
（3)金属电线保护管、盒、箱及支架接地（接零）（4）盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当余量。
超详细的电气施工工艺流程【最新版】

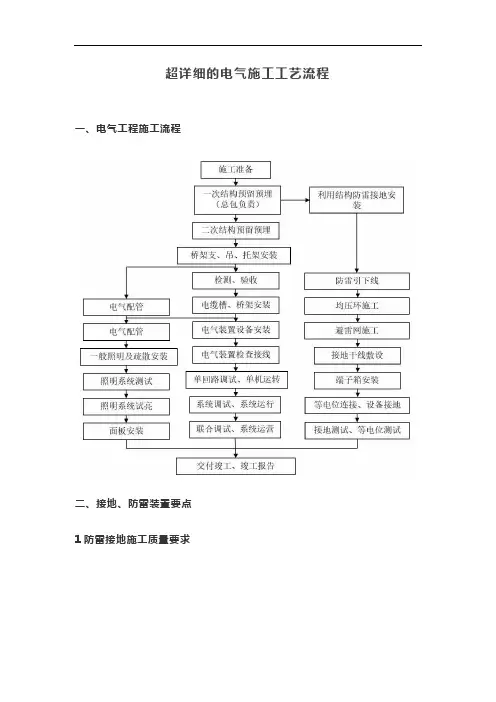

超详细的电气施工工艺流程一、电气工程施工流程二、接地、防雷装置要点1防雷接地施工质量要求2防雷引下线施工要点避雷引下线暗敷设做法:利用结构柱内主筋作引下线时，每条引下线不得少于两根主筋，每根主筋直径不能小于Ф16㎜,防雷引下线位置最好对称，引下线间距不应大于25m。
按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5m处焊接断接卡子，随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线Ф12㎜的镀锌圆钢，以备与避雷带连接。
柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝双面焊接长度大于6D，下端与建筑物桩基钢筋及基础底梁钢筋的两根主筋焊接。
每层各引下点焊接后，隐蔽之前，均应请现场施工员及监理进行隐检，同时应填写隐检记录。
3防雷焊接要点4屋面防雷安装工艺5避雷带(网)安装工艺A、屋面避雷带安装时应平直，无急弯，焊接处需做防腐且无遗漏;支架高度100mm，水平直线段支架安装间距1.5m，转弯处0.5m;避雷带在女儿墙上敷设位置要求:墙宽度≤300mm，避雷带置于女儿墙中间;墙宽度＞300mm，置于距外边缘150mm处。
B、引下线处刷黄绿相间色，并贴好标示牌;C、建筑伸缩缝处，应设置补偿装置;补偿器须作上翻弯。
6接地干线安装工艺A、接地扁钢表面沿长度方向，每段为15~100mm，分别涂黄色和绿色相间的条纹标色，接地扁钢安装前应调直、调平;B、接地扁钢距地面高度为250~300mm;C、接地扁钢与建筑物墙壁间的间隙为10~15mm;D、金属门框与门分别用裸铜软线与接接地。
三、线槽桥架安装工艺1线槽桥架支架设置2桥架跨接要点3电缆桥架内敷设工艺4桥架封堵安装工艺5特殊位置桥架安装工艺四、末端安装1线缆、电箱安装要点2插座、开关安装要点3灯具安装要点五、高低压配电房施工。
电气施工工序及工艺流程
电气施工工序及工艺流程电气施工是指按照设计要求和规范进行电气设备的安装、连接和调试的工作。
电气施工工序及工艺流程是电气施工过程中的重要内容，它包括了电气施工的各个环节和步骤，确保电气设备的正常运行和安全使用。
一、前期准备阶段在电气施工开始之前，需要进行一系列的前期准备工作，包括施工方案的编制、材料设备的准备和施工计划的制定等。
1. 施工方案的编制根据设计要求和规范，制定电气施工方案。
方案中包括了电气设备的布置、线路的走向、管线的敷设方式等内容，确保施工的合理性和安全性。
2. 材料设备的准备根据施工方案，准备所需的电气材料和设备，包括电缆、开关、插座、灯具等，确保施工过程中材料的配备齐全。
3. 施工计划的制定根据工期和施工进度，制定详细的施工计划，明确各个施工环节和工序的时间节点，确保施工进度的合理安排。
二、施工工序及工艺流程电气施工的工序及工艺流程可以分为以下几个主要环节：布线敷设、配电箱安装、开关插座安装、灯具安装、接地装置安装和设备调试等。
1. 布线敷设根据施工方案，将电缆敷设在预定位置。
首先要找出敷设路径，然后进行管线的准备工作，如打孔、开槽等。
然后将电缆按照规定的走向进行敷设，并固定在管线上。
2. 配电箱安装根据施工方案，在预定位置安装配电箱。
首先要进行配电箱的固定，然后进行进线和出线的连接。
进线是将电缆与配电箱连接，出线是将配电箱与用电设备连接。
3. 开关插座安装根据施工方案，在预定位置安装开关和插座。
首先要进行开关和插座的固定，然后进行导线的连接。
导线的连接要根据规定进行正确的接线，确保电路的正常通断。
4. 灯具安装根据施工方案，在预定位置安装灯具。
首先要进行灯具的固定，然后进行导线的连接。
灯具的连接要根据规定进行正确的接线，确保灯具的正常照明效果。
5. 接地装置安装根据施工方案，安装接地装置。
接地装置是保证电气设备安全使用的重要设备，需要根据规定进行正确的安装和连接。
6. 设备调试完成以上工序后，进行设备的调试工作。
电气系统安装工程施工工艺
电气系统安装工程施工工艺一、配电箱安装1、工艺流程测量定位一设备开箱检查f二次运输一固定铁件制安一设备安装、屏柜连接一设备调试、二次模拟试验一验收。
2、施工要点(1)安装前首先进行开箱检查，核对箱盘的型号、规格是否符合设计要求，并作好开箱检查记录。
开箱检查应与监理、供货商代表及业主代表共同进行。
(2)安装嵌墙式配电箱时，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。
待条件成熟后再安装箱内元件和盘面。
盘面要求紧贴墙面，平正、不歪斜。
(3)落地式安装的配电箱、控制柜，在冷冻机房、废水泵房等部位应高出地面200mm,以防地面水浸蚀；其他部位高出地面40mm o槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。
柜体应垂直，垂直误差不超过2mm。
(4)明装挂墙式安装，底边距地高度为L5πι,箱体垂直，误差不超过2mmo(5)配电箱(盘)内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好，配电箱门及外壳均应有明显可靠的PE线连接点。
PE线不允许利用箱体和外壳串接，最小截面应符合规范要求。
(6)墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。
二、桥架安装1、安装流程桥架、线槽入库验收f划线定位f托臂、支吊架安装f桥架、线槽安装f保护地线安装f调平校直f中间验收。
2、施工要点（1）划线定位根据图纸确定始端到终端，找好水平或垂直线，沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。
设计图的要求，分匀档距并标出具体位置。
（2）支、吊架安装安装前，根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。
支架与吊架所用钢材应平直，无显著扭曲。
电气工程施工工艺流程
电气工程施工工艺流程一、前期准备工作在进行电气工程施工之前，需要进行一系列的准备工作。
这些准备工作的目的是为了确保施工的顺利进行，包括以下几个方面：1.项目规划：确定项目的目标和需求，包括电气系统的设计、布置和安装要求，同时确定项目的时间计划和工序安排。
2.材料采购：根据项目需求，采购所需要的电气设备和材料。
在采购过程中，需要考虑设备的质量、适用性以及价格等因素。
3.施工人员培训：对参与施工的人员进行培训，使其了解工程施工的工艺流程和安全操作规范。
4.施工图纸准备：根据项目需求，绘制电气系统的施工图纸，包括布线图、接线图等。
这些图纸将作为施工的依据。
二、施工准备在进行实际施工之前，需要对施工现场进行准备工作。
1.施工现场清理：清理施工现场并确保其符合安全、整洁的要求。
2.施工设备安装：安装各种施工设备，例如灯具安装辅助设备等。
3.施工材料准备：将所需的材料按照施工图纸和施工计划进行分类和摆放，方便施工人员使用。
4.施工人员分工：根据施工计划，将施工人员分组，并明确各组的工作任务和职责。
三、电气系统安装1.电缆敷设：根据施工图纸，确定电缆的布线路径，并进行敷设。
在敷设过程中，需要考虑电缆的长度、接头的位置以及保护措施等。
2.线槽安装：根据施工图纸，确定线槽的位置，并进行安装。
在安装过程中，需要注意线槽的固定和连接等细节。
3.接线盒安装：根据施工图纸，确定接线盒的位置，并进行安装。
在安装过程中，需要注意接线盒的防水和防火性能。
4.灯具安装：根据施工图纸，确定灯具的位置，并进行安装。
在安装过程中，需要注意灯具的稳固性和电气连接的正确性。
5.开关插座安装：根据施工图纸，确定开关插座的位置，并进行安装。
在安装过程中，需要注意接线的正确性和电气性能的可靠性。
6.配电柜安装：根据施工图纸，确定配电柜的位置，并进行安装。
在安装过程中，需要注意电缆的连接和接地的可靠性。
四、验收和整改1.施工过程中的检查：在施工过程中，施工人员需要对所安装的设备进行检查，确保其符合相关的标准和要求。
电气工程施工工艺流程
电气工程施工工艺流程1. 施工前准备：在正式施工前，施工单位需要进行一系列的准备工作，包括确定施工范围、准备施工图纸和技术资料、制定施工计划等。
2. 埋地施工：首先进行埋地施工，包括敷设电缆管道、敷设电缆等工作。
在埋地施工中，需要注意管道的连接、施工的精度和质量。
3. 开槽敷设：如果需要在墙壁或地面上进行电缆敷设，就需要进行开槽工作。
开槽后，电缆可以根据设计要求进行敷设，注意安装位置和固定方式。
4. 管道安装：如果需要进行管道安装，包括输送、分配和控制用电线电缆的管道安装。
需要根据设计要求进行管道的排布和尺寸的安装。
5. 配电箱安装：配电箱是电气系统的重要组成部分，需要进行更加细致的安装工作。
包括配电箱的安装、接线和接地，确保配电箱的正常运行。
6. 系统调试：在整个电气系统施工完成后，需要进行系统调试，包括对设备、线路和配电箱进行电气连接测试、设备运行测试等。
7. 完工验收：最后一步是进行电气工程的完工验收，包括对电气设备和系统进行检查，确认是否符合设计要求和安全标准。
完成验收后，可以开始使用电气系统。
电气工程施工工艺流程还包括一些其他重要的步骤和技术要点，以下是继续的内容：8. 保护接地系统：在电气工程中，保护接地系统是至关重要的一环。
在施工过程中，需要严格按照设计要求对保护接地系统进行安装和接地，确保设备和人员的安全。
9. 防火防爆处理：某些特殊环境下，电气工程需要进行防火防爆处理。
这包括采用防爆电气设备、防火涂料等措施，以确保系统在特殊环境下的安全运行。
10. 质量验收：在施工完成后，需要进行质量验收，包括对电气设备和系统的参数、性能等进行检查，确认是否符合标准要求。
11. 安全管理：在整个施工过程中，安全管理是至关重要的一环。
施工人员需要严格遵守相关安全规定，佩戴安全防护用具，合理布局安全警示标识等。
12. 施工记录和归档：在施工过程中，需要详细记录关键步骤、工艺参数等信息，作为施工质量的依据。
建筑电气施工流程图及验收检查事项
电气施工主要工序流程及注意事项一、穿线施工工艺流程图：检测项目：1、材料验收：导线的规格型号符合设计的要求，有"3C"标志和证书，合格证和检测报告。
2、根据图纸选择进场导线，运输到现场准备敷设，，敷设前应先清理盒内杂物并检查穿线管的护口是否齐全，然后穿带线（即钢丝）。
3、导线应放在放线车或放线架上，剪断导线应预留以下长度：1）开关、插座、过线盒等应留150MM;2）配电箱应留长度为配电箱周长的；3）公用导线在分支处可不剪断;4、将导线前端的绝缘层削除，然后将线芯和带线绑扎牢固，是绑扎处形成一个平滑的圆锥形以减少阻力;5、导线的连接不能增加导线的电阻值，不能降低导线的机械强度和绝缘强度，为了满足以上要求，到线连接必须牢固，缠绕5圈以上，要求焊接是必须焊接，然后进行包扎，进行绝缘。
6、导线敷设完毕后，应进行线路检查，绑、焊、包是否符合规范工艺，准确无误后进行绝缘摇测，500V兆欧表进行测量，按工艺要求去除或断开相应的元器件。
二、人工接地施工工艺流程图检查项目：1、材料验收：按设计要求选用，或选用热浸镀锌材料，且镀锌层均匀，材料要有质量证明文件和合格证等；2、人工接地体镀锌圆钢应采用直径不小于10，镀锌扁钢采用40*4，镀锌钢管、镀锌角钢应分别采用不小于3.5MM和4MM厚的材料。
3、加工接地体：当采用镀锌圆钢或镀锌角钢、镀锌钢管时应在接地体的顶部焊接抗击打的附件，以防止接地体被击打开裂；还应将接地体的底部加工成尖锐状，减轻夯下的阻力；详细做法可参见工艺标准。
4、根据图纸定位接地体的位置并放线，开挖槽沟，沟应上宽800MM左右，下宽500MM左右，深度800MM,以方便下人施工；并应记录土层情况。
5、将接地体用大锤垂直夯入地下，在顶部距沟底200MM左右时，焊接接地扁钢，接地扁钢应弯成弧形或直角形与接地体牢固焊接，扁钢搭接应不小于宽度的2倍，三面施焊。
6、施工完毕应进行检查焊接准确、搭接符合要求，清除焊渣干净，然后刷沥青漆两遍。
室内电气工程施工工艺
室内电气工程施工工艺可以归纳为以下几个部分:①线路配管；②桥架安装；③电缆敷设；④低压电气设备安装；⑤室内接地装置；⑥灯具、开关、插座安装；⑦母线槽安装；⑧防雷接地安装。
一、电气配管（1）工艺流程备料→切割配料→套丝（套管焊接）→煨弯→管与管及管与接线盒连接→跨接地线或电力导电膏（2）施工工艺1）备料:仔细核对钢管的材质、合格证等,对于镀锌钢管要检查表面镀锌层是否完整,是否有刮伤,镀锌层是否起泡等缺陷;支、吊架主要采用角钢,选用钢材型号要同钢管匹配。
2）切割配料:钢管及其支、吊架全部采用型材切割机下料,严禁使用电、气焊切割。
钻孔时应使用手电钻或台钻钻孔、不应用气焊或用电焊吹孔。
管口内边缘倒刃。
3）套丝及套管焊接:明配钢管,全部采用丝口连接,其丝口采用电动套丝机进行加工;暗配钢管,采用电气套管焊接, 套管长度为管径的1.5～3倍,套管两端作全封闭焊接,接口管口用圆锉打磨光滑,对口处在套管中心.4）煨弯:所有钢管均采用电动弯管机进行冷煨弯,且明配钢管弯曲半径为管外径6倍，暗配管大于管外径10倍.5）管与管及管与盒连接:钢管明配时采用丝口连接，用电气通丝接头连接管与管，防暴型转线盒连接管与盒，并用锁母进行连接，安装转线盒必须固定牢靠,钢管用专用管卡固定在支、吊架上. 每超过直线管段30M并有一个弯头时须增设转线盒，每20（M）或2个弯头时增设转线盒，支架设置应符合下表：6）跨接地线:有明敷管路须采用专用镀锌钢管接地卡加接地双色线跨接，管与管接头处，管-盒-管应跨接紧密,跨接线用不小于4mm2的软铜芯双色线.（3）其他钢管及支、吊架接地可靠, 所有施工完成的支、吊架均作油漆防腐保护，涂灰色调和漆，室外埋地管道须涂沥青防腐漆，明配钢管要做到横平竖直，安装牢固，支、吊架间距均匀，符合规范要求。
（4）电线导管、电缆导管和线槽敷设应按以下程序进行：①除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外，其他场所的非镀锌钢导管内外壁均做防腐处理，经检查确认，才能配管；②室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认，才能埋设导管；③现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土；④现浇混凝土墙体内的钢筋网片绑扎完成，门、窗等位置已放线，经检查确认，才能在墙体内配管；⑤被隐蔽的接线盒和导管在隐蔽前检查合格，才能隐蔽；⑥在梁、板、柱等部位明配管的导管套管、埋件、支架等检查合格，才能配管；⑦吊顶上的灯位及电气器具位置先放样，且与土建及各专业施工单位商定，才能在吊顶内配管；⑧顶棚和墙面的喷浆，油漆或壁纸等基本完成，才能敷设线槽、槽板。
强电(电气照明)系统施工工艺流程
电气照明系统施工工艺流程 (2)5.1钢管敷设 (2)5.1.1施工工艺流程： (2)5.1.2工艺要求 (3)5.1.3 钢管暗敷设 (5)5.1.4钢管明敷设 (5)5.2桥架、金属线槽的安装 (7)5.2.1施工工艺流程: (7)5.2.2工艺要求 (7)5.3管内穿线 (8)5.3.1施工工艺流程： (8)5.3.2工艺要求 (8)5.4灯具安装 (11)5.4.1施工工艺流程： (11)5.4.2工艺要求 (11)5.5配电箱（盘）安装 (12)5.5.1施工工艺流程： (12)5.5.2工艺要求 (13)5.6电缆敷设、电缆头制作、接线和线路绝缘测试 (14)5.6.1施工工艺流程： (14)5.6.2工艺要求 (15)5.7接地安装工程 (16)5.7.1施工工艺流程： (16)5.7.2工艺要求 (16)电气照明系统施工工艺流程施工准备→配合土建预埋→土建结构钢筋、箱盒稳装、混凝土浇注、箱盒清理、扫管穿引线→明配管路、二次配管、配电箱体安装、线槽安装→各系统穿电缆→接线和绝缘遥测→设备接线及器具安装→电气调试运行→竣工5.1钢管敷设5.1.1施工工艺流程：5.1.2工艺要求墙体暗配管要在钢筋网片绑扎完，有工作面时，电工即插入作业。
管盒固定不要直接焊接在钢筋上。
铁盒应预先在盒上下加焊两根Φ6钢筋。
塑料盒要采用明管敷设1.跨接接地线 1.地板上部做法吊顶内护墙板内管路敷设地线连接2.木砖法预制加工管弯、支架、吊架测定盒、箱及固定点位臵支架、吊架固定方法1.胀管法2.防腐处理3.预埋铁件焊接法4.稳注法5.剔注法6.抱箍法盒、箱固定变形缝处理管路敷设与连接2.地板上（下）部做法1.管路敷设2.管路连接3.管进盒、箱1.冷煨管 1住箱、盒2.切管3.套丝1.管箍丝扣连接 3.管送盒、箱2.防腐处理变 形 缝 处 理 1.地板上部做法 暗 管 敷 设 预 制 加 工2.地板上（下） 部做法暗 管 敷 设 方 式1.随墙（砌体）配管2.大模板现浇混凝土墙配管3.现浇混凝土楼板配管4.预制空心楼板配管管 路 连 接2.焊接套管连接 测 定 箱 盒 位 臵地 线 连 接1.跨接地线 稳 住 箱 盒2.托板稳住灯头 盒有穿筋孔的盒，配合时盒上附加的Φ6钢筋用火烧丝绑扎在钢筋网上固定牢固。
建筑电气分部施工工艺
建筑电气分部施工工艺一、电气系统施工程序2.1、施工工艺2.1.1电线导管敷设弹好各层水平线，墙厚度线和设备基础线，配合土建施工。
在预制混凝土楼板上配管，应在楼板吊装就位并调整好，地面做好以前，弹好水平线；在现浇混凝土楼板内配管，应在底层钢筋绑扎完，上层钢筋未绑扎前进行；在现浇砼墙板、柱、梁内配管在钢筋绑扎后进行。
并随墙、柱、梁配合土建施工立管、水平管等。
2.1.2 工艺流程图熟悉图纸→选管→定位→管预制→螺纹管接头与箱盒紧固→箱、盒、支架固定→管路敷设→管路连接接地→管路固定2.2、操作要点2.2.1 熟悉图纸施工前读通电气施工图，并且阅读建筑，结构及其它专业图纸，按施工图纸要求和施工规范、技术交底要求，综合考虑，确定管路敷设部位，走向以及箱（盒）的正确位置。
2.2.2 选管管材，连接附件及盒宜采用同一金属材料制作，使用的原材，应符合国家现行标准的规定，产品应有出厂合格证及检验报告，施工前外观检查应符合下列规定：（1）型号、规格符合设计要求，管材表面有明显的产品标识；（2）镀锌层良好、均匀，无剥落、锈蚀等现象；（3）管材及连接附件，壁厚均匀，管口平整、光滑，内外壁表面光洁，无裂纹、毛刺、飞边、砂眼、气泡、变形等缺陷；（4）螺纹附件的螺纹整齐，光滑，丝扣配合良好。
2.2.3 测位配管前应按设计图纸结合施工验收规范的规定确定好配电设备、各种箱、盒及用电设备安装位置，然后根据暗配管宜沿最近路线，明配管路横平竖直的原则，顺线路的垂直和水平位置进行弹线定位。
2.2.4 管预制弯管：弯管一般采用专用煨弯器进行冷煨，在弯管过程中应注意弯曲处不应有折皱、裂缝现象，弯曲度不应小于管外径10%，弯曲时管子焊缝一般宜放在管子弯曲方向的正、侧面交角处的45°线上。
断管：导管在配管前必须把管子按每段长度切断，用无齿锯切断时要用力均匀平稳，用手锯切钢管时，要注意使锯条保持垂直，管子切断后，断口处应与管轴线垂直，管口要用绞刀或锉刀铣光。
电气工程施工工艺流程
电气工程施工工艺流程1、施工准备(1)技术准备1)熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。
2)准备施工机具、材料。
3) 确定施工方法，编制施工技术措施；为了工程施工，不破坏建造物的强度和伤害建造物的美观。
4)施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。
(2)材料要求1)凡所使用的阻燃型(PVC)塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27％的阻燃指标，并应有检定检验报告单和产品出厂合格证。
2)阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和创造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。
3)所用阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。
4)阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。
5)辅助材料：镀锌铁丝、专用胶粘剂等。
(3)主要机具1)铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。
2)手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳手等。
3) 弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。
4)开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯等。
(4)作业条件1)在配合混凝土结构施工时，已完成过路管、配件及预埋件的预埋。
2)在配合砖结构施工时，已完成过路管、角钢支架及预埋件的预埋。
3) 在装修前根据土建水平线及抹灰厚度与管道走向，按设计图进行弹线、浇筑预埋件及稳装角钢支架。
4) 喷浆完成后，才可进行管路及各种盒、箱的安装，安装时应防止管道和墙面的污染。
(5)材料质量要点1)套箍偏离中心、有松动、插不到位，胶粘剂抹得不均匀。
2) 直径大的管段煨弯时，因烤烘面积小，加热不均匀，有凹扁、裂痕及烤伤、变色现象。
3)管路敷设时浮现水平与垂直超差，管卡间距不均匀。
电气工程施工流程
电气工程施工流程一、施工总体顺序：电气工程施工总体顺序框图二、、动力照明系统本系统主要包括管敷设、电缆桥架安装、配电箱（柜）安装、线缆敷设、低压电器设备（灯具、开关及插座）安装，防雷接地焊接及调试等内容。
（动力照明系统施工流程图见下图）(1)钢管敷设工艺1）材料检查①所用钢管必须具备产品出厂合格证，并具有出厂日期和生产厂家。
②钢管壁厚要均匀，焊缝一致，无劈裂、砂眼、棱刺和凹扁现象。
③管箍丝扣清晰不乱扣，两端光滑无毛刺。
2）预制加工3）箱、盒固定。
4）管路敷设、连接5）关键部位的处理(2)桥架安装工艺流程弹线定位→预留孔洞→金属膨胀螺栓安装→支架与吊架固线槽安装→保护地线安装。
1）做法要求2）弹线定位：根据进出户线、盒、箱、等电器具的位置，从始端至终端找好水平或垂直线，在线路的中心线进行弹线，分匀档距并用笔标出具体位置。
3）预留孔洞：结构施工时，用木制框架固定在线槽穿墙、板处、找正，等模板拆除后，拆下框架，收好洞口。
4）金属膨胀螺栓安装首先沿墙或项板根据设计图纸弹线定位，标出固定位置，选择合适的膨胀螺栓以及与其配套的钻头，在固定点位置用冲击钻钻孔，埋好螺栓。
金属膨胀螺栓埋好后，直接将吊架或支架固定在膨胀螺栓上。
5）线槽安装：线槽安装应先做好干线，再做分线；线槽连接可采用内连接头，配上平垫、弹圈用螺母固定，螺母必须在线壁外侧；线槽交叉、丁字、十字应采用二通、三通、四通、连接；转弯部位应采用立上弯头和立下弯头，安装角度适宜；线槽末端要装上封，在盒、箱、柜进出线处采用抱脚连接。
6）保护地线安装：保护地线应敷设在线槽外侧，连接处螺栓直径不小于6mm，并加平垫和弹垫，用螺母压接牢固；金属线槽的宽度在100以内时，两段线槽连接板连接处（即用连接板做地线时），每端螺丝固定点不少于4个，宽度在200mm 以上（含200mm）两端线槽用连接板连接保护地线，每端螺丝固定点不小于６个。
3、配电箱安装工艺流程弹线定位→配电箱壳安装→明装配电箱安装→明、暗配电箱芯安装导线压接→绝缘遥测→通电检查→试验运行。
照明电气工程施工工艺
照明电气工程施工工艺1、施工工艺流程：剔槽→导线、母线敷设→绝缘电阻测试→配电箱安装→灯具安装→系统调试。
2、剔槽：剔槽是电气施工中的关键环节。
剔槽位置准确，深度按管线规格确定，不深剔、不漏凿。
3、电气配管：在室内抹灰结束后进行，配管线需安装独立的支架，不得利用吊顶的吊筋作支架，管线进箱合必须采用锁紧螺母，做到一管一孔，暗配管路必须保证保护层大于15mm，导管弯曲半径必须大于6倍d。
4、电缆桥架敷设：室内抹灰结束后，按照设计图纸要求，在墙上和电管井内从始端到终端弹好水平或垂直线，按照规范要求确定支架位置，先用钢质膨胀螺栓固定支架，然后安装桥架及附件，并连接好保护接地线。
桥架敷设完毕后，首先应认真核对电缆的规格和型号，画出排列图表，然后按顺序敷设，并挂好标志牌。
为避免交叉和绞拧，敷设时应放一根立即卡固一根。
电缆的弯曲半径必须符合规范要求≥10d。
本工程弱电系统电缆与电力电缆采用不同桥架敷设，施工方法基本相同。
5、管内穿线：首先应熟悉专业图纸，弄清穿线部位的管径导线规格型号、数量、颜色、防止错穿和漏穿事故发生。
配线前首先应检查导管，清除堵塞物，采用小型压缩机吹扫管路，然后穿钢丝引导。
施工时应认真保护好导线绝缘层，钢管管口应加橡胶护圈，导线在内不得有接头及打结，接头应放在接线盒内。
导线连接采用绝缘压接帽工艺，多股导线连接应先烫锡后再压接。
禁止使用绞接的方法。
6、绝缘电阻测试：在导线敷设完结后，采用500V兆欧表对每一回路的导线进行相间、线间、对地绝缘电阻测试，测试时摇表速度应保持120r/min左右，测试值应大于0.5兆欧。
测试结果应填写《绝缘电阻测试记录》。
7、灯具、插座、开关安装：本工程开关盒、插座盒与土建砌体施工同步进行预埋，在室内外装修完成后，进行接线和安装面板，灯具安装施工时应认真弹线定位，保证位置的准确性。
吊顶内嵌入的灯具，应与装修施工配合进行。
天棚吊顶工程第一小节石膏板安装施工技术措施及施工方法1、石膏板的安装（包括各种石膏平板、穿孔石膏板以及半穿吸声石膏板等），应符合下列规定：（1）钉固法安装，螺钉与板边距离应不小15mm，螺钉间距以150-170mm为宜，均匀布置，并与板面垂直。
电气动力工艺流程及施工方案
电气动力工艺流程及施工方案
本工程电源为三相四线制220/380V，由变电所采用电缆引入至车间各总配电柜，电缆采用埋地敷设，进户处中性线做重复接地；重复接地线与本车间防雷接地系统相连。
配电室内GCK型柜落地安装；工艺及暖通专业设备配套的控制箱柜应以其要求，嵌墙安装的配电箱与墙角接合处做成圆弧型。
防雷接地系统在屋面建避雷带，利用框架柱做引下线，利用基础做接地极。
2.1、工艺流程
2.1.1、动力配电施工工序
2.1.2、桥架、线槽安装
2.1.3、线管安装工艺流程图
2.1.4、电线、缆敷设及电缆头制作工艺流程
2.1.5、低压配电（屏）柜
2.2、电气系统工程重点工艺控制措施
2.3、建筑电气系统工程安装、测试、调试标准
1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装技术要求
2、低压电动机、电加热器及电动执行机构检查接线
3、低压电器动力设备试验和试运行
4、电缆桥架安装和桥架内电缆敷设
5、电线导管、电缆导管和线槽敷设
6、电线、电缆穿管和线槽敷线
7、电缆头制作、接线和线路绝缘测试。
电气安装施工工艺
电气安装施工工艺电气安装施工工艺是指在建筑、工程项目中进行电力设备和线路布置、连接与配电系统的安装工程。
它是建设工程中的重要环节，关系到电力设备的安全使用以及工程的质量和效益。
在电气安装施工工艺中，需要按照一定的标准和规范进行操作，以确保设备的正常运行和安全性。
本文将针对电气安装施工工艺的流程、步骤和注意事项进行详细介绍。
一、电气安装施工工艺的流程电气安装施工工艺的流程通常分为前期准备、设备布置、导线敷设、接线连接和试运行等阶段。
1. 前期准备阶段前期准备阶段是电气安装施工工艺的重要环节。
在施工前，首先要制定详细的施工方案和工艺流程，并编制相应的施工图纸。
同时，准备好所需的电力设备、工具和材料，并进行必要的检查和试验，确保其质量符合要求。
2. 设备布置阶段设备布置阶段是将各种电力设备按照设计要求进行合理布置的过程。
首先要确定设备的安装位置和高度，并进行标记。
然后根据电气设备的功能和特点，选择合适的支架或悬挂装置进行安装。
在布置设备时，还要考虑通风、维修与检修的便利性，以及设备之间的安全距离。
3. 导线敷设阶段导线敷设是电气安装施工工艺中的重要步骤之一。
在进行导线敷设前，需根据工程需要量化导线的数量和规格。
然后，根据设计要求进行导线的敷设，包括线槽的开凿和导线管的安装。
在敷设过程中，要保证导线的横截面积和长度符合要求，且固定牢固，避免导线间的短路或断电等问题。
4. 接线连接阶段接线连接是电气安装施工工艺中的关键步骤。
在接线连接前，需先进行导线的剥皮处理，确保导线与组件之间的良好接触。
然后按照设计方案进行导线的连接，包括并联、串联和跨接等。
在接线过程中，要确保连接牢固可靠，没有松动或插错等问题。
5. 试运行阶段试运行是电气安装施工工艺的最后一步。
在试运行前，要检查所有接线点是否符合要求，确保无接地、漏电等安全隐患。
然后，依次启动各个电气设备，进行试运行和检测。
在试运行中，要观察设备的工作状态和电压波动情况，并记录相关数据。
电气工程施工方案
电气工程施工方案（一）强电系统1、工艺流程暗管敷设：煨弯、切管→按使用场所防腐→测定箱、盒位置→稳住箱、盒→管路连接→配合现浇砼配管→地线焊接→封堵管口、箱、盒。
管内穿线：扫管→穿带线→放线与断线→导线与带线绑扎→管口带护口→导线连接→线路绝缘检测→盘入盒内。
电缆桥架安装：弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→线槽安装→保护地线配电柜、箱安装：设备开箱检查→座基制作→设备搬运→配合土建预埋箱体→柜、箱稳装→管与箱连接→二次线配线→安装盘面→试验调整→送电运行验收开关、插座安装：线盒清理→接线→安装灯具安装：检查灯具→组装灯具→预留孔洞→安装→通电试运行2、施工方法（1）熟悉图纸：不但要读通电气施工图，还要阅读建筑和结构施工图以及其它专业图纸。
电气工程施工前要了解土建布局及建筑结构情况和电气配管与其它工种间的配合情况。
按施工图纸的要求和施工规范的规定，经综合考虑，确定盒箱的正确位置及管路的敷设部位和走向以及在不同方向进出盒箱的位置。
（2）管路敷设：图纸加工好各种盒、箱、管弯、冷煨弯。
SC25及以下钢管用手扳煨弯器，管径为25mm以上时，使用液压煨弯器。
管子断口处应平齐不歪斜、刮锉光滑、无毛刺。
暗配的电线管路沿最近的线路敷设并减少弯曲，埋入墙和砼内的管子离表面的净距不应小于15mm。
管路套管连接时，套管长度为连接管径的2.5倍，连接管口的对口处应在套管的中心。
焊口应焊接牢固、严密。
管路敷设时，超下列长度应加装接线盒，其位置应便于穿线，无弯时30米，有一个弯时20米，有两个弯时15米，有三个弯时8米。
管进箱、盒时，箱、盒开孔应整齐并与管径吻合。
一管一孔不准开长孔，严禁用电气焊开孔。
暗配管可用跨接地线焊接固定在盒棱上，严禁管口与敲落孔焊接，管口露出盒、箱为3mm，两根以上的管子入箱盒长度必须一致。
间距均匀，排列整齐。
管跨接地线焊接两端焊接面不得小于该跨接线截面的6倍。
焊缝元均匀牢固，暗敷管敲干净焊渣。
