零件图上的技术要求汇总
图纸上的技术要求汇总
图纸上的技术要求汇总图纸技术要求一、一般技术要求制件去除表面氧化皮；制件不得有划痕、擦伤等损伤零件表面的缺陷；去除毛刺飞边；锐角倒钝；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；表面平整无毛刺；二、未注公差技术要求（金属件）未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注长度尺寸允许偏差±0.5；三、表面处理技术要求表面镀白（黑）锌处理；表面喷漆（喷塑）处理；表面发黑处理；表面电泳处理；表面镀铬处理；表面抛光处理；表面滚花，直纹（网纹）m=0.4 GB/T 6403.3；四、热处理技术要求制件氮化450-480HV；制件毛坯须调质处理220-260HB；制件调质处理30-35HRC；制件高频淬火45～50HRC；制件渗碳处理，深度＞0.1；制件进行高温回火处理；制件整体淬火40-45HRC；五、铸件技术要求1、压铸件技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注壁厚2.5；未注筋板1.5～2；未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d；制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷；各脱模顶料推杆压痕均应低于该制件表面0.2；制件要求符合GB/T 15114《铝合金压铸件》标准规定；表面喷漆（喷塑）处理，不得污染到已加工表面；加工表面在表面处理后加工，加工后涂油保护；未注尺寸参照三维造型；制件表面处理及其它要求按客户定；2、砂型铸造技术要求未注铸造圆角R5-10；铸件应彻底清砂，浇冒口应清除平整；铸件需人工时效；铸件不得有砂眼、气孔、缩松、裂纹等缺陷；粗加工后应再次进行人工时效；不加工表面涂底漆；六、冲压件技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件不得有裂纹或缺损；制件表面平整，不得有沟痕、碰伤等损坏表面，降低强度及寿命的缺陷；去除边角毛刺；表面处理：七、塑料件技术要求未注公差尺寸的极限偏差按GB/T 14486-MT6级；制件应饱满光整、色泽均匀；无缩痕、裂纹、银丝等缺陷；浇口、溢边修剪后飞边≤0.3，且不得伤及本体；未注壁厚3；未注筋板1.5～2；表面打光（喷砂）处理；未注过渡圆角取R0.3～R1，脱模斜度≤0.3%%d；各脱模顶料推杆压痕均应低于该制件表面0.2；与对应装配结合面外形配合错位≤0.5；制件应进行时效处理；制件机械强度须符合GB 3883.1标准规定；制件内腔表面打上材料标记和回收标志；未注尺寸参照三维造型；制件表面处理及其它要求由客户定；八、焊接件技术要求未注公差线性及角度尺寸的极限偏差均按GB/T 19804-B级；未注形位公差按GB/T 19804-F级；焊缝应均匀平整，焊渣清理干净；焊缝应焊透，不得烧穿及产生裂纹等影响机械性能的缺陷；九、各类零、部件技术要求1、齿轮（齿轴）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；制件毛坯须调质220～260HB；制件材料的化学成分和力学性能应符合GB/T 3077的规定；齿面接触斑点：按齿高不小于40%，按齿长不小于50%；齿面高频淬火回火至49-52HRC；制件表面不应有锈迹、裂纹、灼伤等影响使用寿命的伤痕及缺陷；最终工序热处理表面不得有氧化皮；2、一般轴芯（无铣齿）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；制件毛坯须调质220～260HB；尺寸%%c 档车正反两条螺旋槽，螺距10，深0.4；螺纹表面不允许有磕碰、乱扣、毛刺等缺陷；热处理：表面处理：3、包轴毛坯（一次成型）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绝缘层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；包轴毛坯：绝缘层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；一次成型：铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；4、包轴（加工）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；塑层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；塑层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余塑层档3750V历时1min不击穿；制件磨加工后应烘干除水处理；5、转子技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绕组接线按转子绕线原理图；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或裂痕；云母槽开深0.8～1，槽宽0.6，槽内不得残留云母片；绕组冷态绝缘电阻不低于50MΩ；装风叶后校动平衡，其精度应不低于G6.3级；去重不允许有冲片铣穿、残缺现象；铁芯外圆不加工，绝缘漆不得高出铁芯外圆，并不得有明显积瘤；铁芯与轴芯间应能承受50Hz，实际正弦波电压2500V，1min不击穿；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V，1min不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；换向器与轴芯间应能承受50Hz，实际正弦波电压3750V，1min不击穿；应去除铁屑、铜粉、油污等杂质；铁芯外圆应涂透明淡金水防锈处理；6、定子技术要求绕组绕制整齐无松散；引线接头应牢固可靠且充分绝缘；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V历时1min不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或积瘤；铁芯表面不得有明显绝缘漆；7、定、转子铁芯技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；冲片叠装应紧密可靠,片间无夹杂,表面及槽内无污物和油渍；冲片按同一冲制方向压装；冲片齿槽口整齐与转轴平行,误差不大于0.5；铁芯两端弹开度不大于0.5；8、定、转子冲片技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件应表面平整，完整无缺料；尖角处允许用R0.3过渡；制件毛刺不大于0.05（注：高速冲时不大于0.02）；制件应不含油脂，剪切油不能用机油；9、绝缘纸技术要求表面不得有划痕、折痕；裁边不起毛；10、换向器技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；外观完整，表面光滑，应无裂纹、毛刺、锈蚀、气孔、夹杂等缺陷；绝缘电阻：室温下内孔与换向片之间大于50MΩ；云母片厚度取0.5；换向片对换向器轴线偏斜度不大于云母片厚度的1/3；介电强度：片间承受频率50Hz，泄露电流为0.1mA，实际正弦波电压600V历时1s不击穿；换向片与内孔轴芯间承受频率50Hz，泄露电流为0.25mA，实际正弦波电压3750V历时1min不击穿；试验与检验应符合JB/T 10107《电动工具换向器》标准要求；11、电缆线技术要求电缆线长度尺寸指工具电缆出口至插头的导线部分,不包括插头和插脚；软电缆应符合GB/T 5013《额定电压450V/750V及以下橡皮绝缘电缆》标准要求；聚氯乙烯电缆应符合GB/T 5023《额定电压450V/750V及以下聚氯乙烯绝缘电缆》标准要求；插脚与可触及插头表面的绝缘应能承受50Hz，实际正弦波电压3750V历时1min不击穿；制件还应符合GB 1002《家用和类似用途单相插头插座型式、基本参数和尺寸》和GB 2099《家用和类似用途插头插座》标准要求；12、开关技术要求未注公差尺寸的极限偏差按SJ/T 10628-7级；除本图要求的外形尺寸、功能、图形、文字外，试验和检验均应符合GB/T 22692《电动工具开关》标准要求；开关的使用性能应保证5万次无故障正常使用；13、电缆护套技术要求未注公差尺寸的极限偏差按GB/T 3672.1-2级；未注形位公差按GB/T 3672.2-M级；制件不得有缺料、破裂等缺陷。
零件图的技术要求
零件图的技术要求
零件图的技术要求主要包括：零件的表面结 构、尺寸公差、形状公差和位置公差、对零件的 材料、热处理和表面5 表面结构表示法
表面结构参数分为三类：即三种轮廓(R、W、P） R 轮廓采用的是粗糙度参数。 W 轮廓采用的是波纹度参数。 P 轮廓采用的是原始轮廓参数。 评价零件表面质量最常用的是R 轮廓。
⒊ 标注示例
⒊ 标注示例
⒊ 标注示例
⒊ 标注示例
⒊ 标注示例
二、评定表面粗糙度的参数
★ 轮廓算术平均偏差——Ra ★ 轮廓最大高度——Rz 优先选用轮廓算术平均偏差Ra
⒈ 轮廓算术平均偏差——Ra
Y X L L 1 Ra=－∫ L 0 n
y(x) dx
1 近似为: Ra=－∑ yi L i=1
⒉ 轮廓最大高度——Rz
Rp
Ry
Y
X Rm
L
三、表面结构代（符）号的表示
H1 ≈1.4h H2=2 H1 h —— 字高
5 0.5 7 15 7 0.7 10 21 10 1 14 30
H1
60° 60°
表面结构的 基本符号:
数字与字母高度 符号的线宽 高度H1 高度H2
H2
2.5 0.25 3.5 8
3.5 0.35 5 11
表面结构符号
符 号 意 义 及 说 明
基本图形符号，未指定工艺方法的表面，当 通过一个注释解释时可单独使用 扩展图形符号，用去除材料的方法获得的表 面；仅当其含义是“被加工表面”时可单独使用 扩展图形符号，不去除材料的表面，也可用于 保持上道工序形成的表面，不管这种状况是通 过去除材料或不去除材料形成的 完整图形符号，在以上各种符号的长边上加一 横线，以便注写对表面结构的各种要求

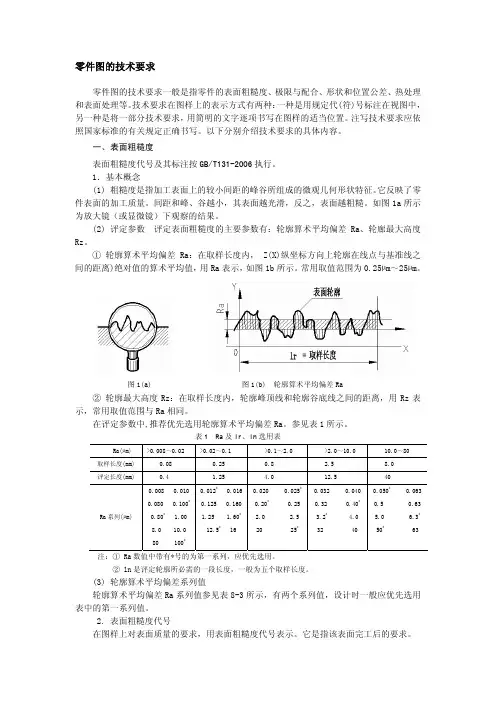

零件图的技术要求
各项规定没有要求时，可以只注表面粗糙度完整符号 。
(1)表面粗糙度图形符号的意义参见表 2。
表 2 表面粗糙度符号及意义
符号
意义及说明
基本符号—表示表面可用任何方法获得。当不加注粗糙度参数值或有关说明（例
如：表面处理、局部热处理状态等）时，仅用于简化代号标注。
扩展符号—基本符号加一短横，表示表面是用去除材料的方法获得。如车、铣、
28
高度 H2（）
7.5 10.5
15
21
30
42
60
注：H2 和图形符号长边的横线的长度取决于标注的内容 图 2 表面粗糙度符号的画法
图中：d´=h/10，H１=1.4h，H2=3h（d´为线宽，h 为字体的高度）
表面粗糙度的各项规定，其代表内容见表 3 所示：
表3
代号
含义
a — 注写表面粗糙度的单一要求。如图 8-19(a)所示，当传输带为标准规定的
0.125 0.160 1.25 1.60*
12.5* 16
0.20* 2.0 20
0.25 2.5 25*
0.32 3.2* 32
0.40* 0.5
4.0
5.0
40
50*
0.63 6.3*
63
80
100*
注：① Ra 数值中带有*号的为第一系列，应优先选用。 ② ln 是评定轮廓所必需的一段长度，一般为五个取样长度。
>0.1～2.0
>2.0～10.0
10.0～80
取样长度(mm)
0.08
0.25
0.8
2.5
8.0
评定长度(mm)
0.4
1.25
4.0

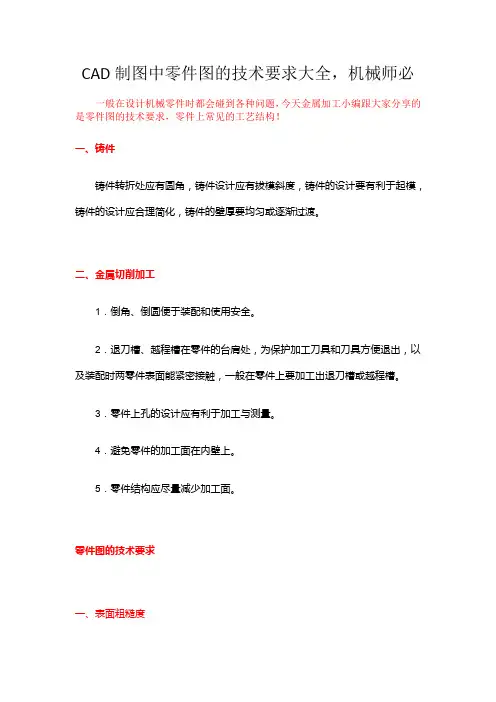

CAD制图中零件图的技术要求大全
CAD制图中零件图的技术要求大全，机械师必一般在设计机械零件时都会碰到各种问题，今天金属加工小编跟大家分享的是零件图的技术要求，零件上常见的工艺结构！一、铸件铸件转折处应有圆角，铸件设计应有拔模斜度，铸件的设计要有利于起模，铸件的设计应合理简化，铸件的壁厚要均匀或逐渐过渡。
二、金属切削加工1．倒角、倒圆便于装配和使用安全。
2．退刀槽、越程槽在零件的台肩处，为保护加工刀具和刀具方便退出，以及装配时两零件表面能紧密接触，一般在零件上要加工出退刀槽或越程槽。
3．零件上孔的设计应有利于加工与测量。
4．避免零件的加工面在内壁上。
5．零件结构应尽量减少加工面。
零件图的技术要求一、表面粗糙度1．表面粗糙度的概念及参数(1)轮廓算术平均偏差Ra轮廓算术平均偏差Ra是指取样长度l（用于判别具有表面粗糙度特征的一段长度）内，轮廓偏差y（表面轮廓上点至基准线的距离）绝对值的算术平均值。
（2）微观不平十点高度Rz在取样长度内5个最大轮廓峰高的平均值和5个最大轮廓谷深的平均值之和。
（3）轮廓最大高度Ry在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离即为Ry。
2．表面粗糙度符号、代号及其意义3．表面粗糙度的标注标注原则（1）同一图样上，每个表面一般只标注一次表面粗糙度符号、代号，并应注在可见轮廓线、尺寸界线、引出线或它们的延长线上。
（2）符号的尖端必须从材料的外部指向零件表面。
（3）在图样上，表面粗糙度代号中数字的大小和方向必须与图中尺寸数字的大小和方向一致。
二、极限与配合1．互换性概念在相同规格的一批零件中，不用选择，不经修配就能装在机器上，达到规定的性能要求，零件的这种性质就称为互换性。
2．尺寸与尺寸公差（1）基本尺寸：由设计确定的尺寸。
（2）实际尺寸：通过测量获得的尺寸。
（3）极限尺寸：允许零件尺寸变化的两个界限值称为极限尺寸。
分最大极限尺寸和最小极限尺寸。
（4）尺寸偏差：某一尺寸减其基本尺寸所得的代数差称为尺寸偏差，简称偏差。

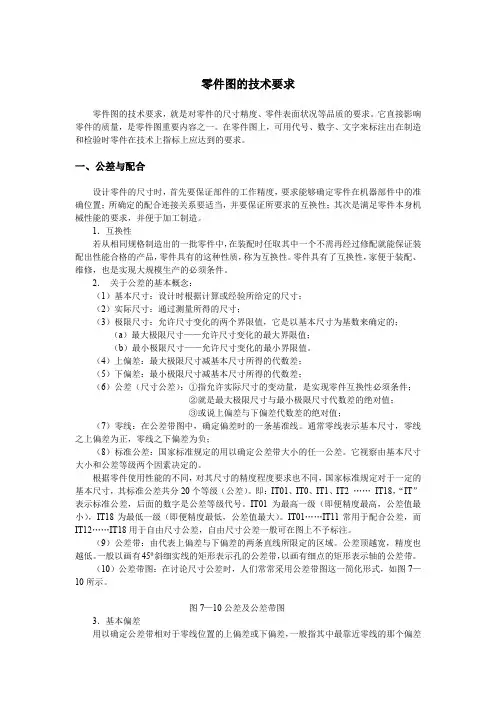

零件图的技术要求
零件图的技术要求零件图的技术要求，就是对零件的尺寸精度、零件表面状况等品质的要求。
它直接影响零件的质量，是零件图重要内容之一。
在零件图上，可用代号、数字、文字来标注出在制造和检验时零件在技术上指标上应达到的要求。
一、公差与配合设计零件的尺寸时，首先要保证部件的工作精度，要求能够确定零件在机器部件中的准确位置；所确定的配合连接关系要适当，并要保证所要求的互换性；其次是满足零件本身机械性能的要求，并便于加工制造。
1．互换性若从相同规格制造出的一批零件中，在装配时任取其中一个不需再经过修配就能保证装配出性能合格的产品，零件具有的这种性质，称为互换性。
零件具有了互换性，家便于装配、维修，也是实现大规模生产的必须条件。
2．关于公差的基本概念：（1）基本尺寸：设计时根据计算或经验所给定的尺寸；（2）实际尺寸：通过测量所得的尺寸；（3）极限尺寸：允许尺寸变化的两个界限值，它是以基本尺寸为基数来确定的；（a）最大极限尺寸——允许尺寸变化的最大界限值；（b）最小极限尺寸——允许尺寸变化的最小界限值。
（4）上偏差：最大极限尺寸减基本尺寸所得的代数差；（5）下偏差：最小极限尺寸减基本尺寸所得的代数差；（6）公差（尺寸公差）：①指允许实际尺寸的变动量，是实现零件互换性必须条件；②就是最大极限尺寸与最小极限尺寸代数差的绝对值；③或说上偏差与下偏差代数差的绝对值；（7）零线：在公差带图中，确定偏差时的一条基准线。
通常零线表示基本尺寸，零线之上偏差为正，零线之下偏差为负；（8）标准公差：国家标准规定的用以确定公差带大小的任一公差。
它视察由基本尺寸大小和公差等级两个因素决定的。
根据零件使用性能的不同，对其尺寸的精度程度要求也不同，国家标准规定对于一定的基本尺寸，其标准公差共分20个等级（公差）。
即：IT01、IT0、IT1、IT2 ……IT18，“IT”表示标准公差，后面的数字是公差等级代号。
IT01为最高一级（即便精度最高，公差值最小），IT18为最低一级（即便精度最低，公差值最大）。
《机械制图》 零件图上的技术要求
13
零件图技术要求 三、表面结构要求的注法
3. 常用零件的表面结构标注 2） 零件上连续表面及重复要素（孔、槽、齿……）的表面结构标注
14
零件图技术要求 三、表面结构要求的注法
3. 常用零件的表面结构标注 3）特殊要素表面结构的标注
7
零件图技术要求 三、表面结构要求的注法
1）标注在轮廓线上或指引线上
表面结构要求在 轮廓线上的标注
用指引线引出标 注表面结构要求
8
零件图技术要求 三、表面结构要求的注法
2) 标注在特征尺寸的尺寸线上 3) 标注在几何公差的框格上
9
零件图技术要求 三、表面结构要求的注法
4) 标注在延长线上 5)标注在圆柱和棱柱表面上
标注偏差数值说明
上偏差注在基本尺寸的右上方，下偏差注在基本尺寸的右下方。
如果上偏差或下偏差数值为零时，可简写为“0”，另一偏差仍标 在原来的位置上。
如果上、下偏差的数值相同时，则在基本尺寸之后标注“±”符号， 再填写一个偏差数值。
23
零件图技术要求
三、极限与配合的标注
2.在装配图中配合的标注 1）一般零件间相配的配合标注
6.3 12.5 25 50
100 1600 200 － 400 － 800 －
3
零件图技术要求 二、表面结构的符号、代号
1.表面结构的符号 表9-3 标注表面结构的图形符号（GB/T131-2006）
4
零件图技术要求 二、表面结构的符号、代号
1.表面结构的符号 表面结构的图形符号画法及尺寸如下：
15
目录
CONTENTS
技术要求在零件图中的标注
零件图上的技术要求概述
零件图上的技术要求概述1. 引言在制造业中，零件图是设计和制造过程中的关键文档之一。
它包含了零件的几何形状、尺寸以及其它重要的技术要求。
在实际生产中，对零件图上的技术要求进行准确理解和正确应用对于产品的质量和性能至关重要。
本文将对零件图上的技术要求进行概述，以帮助读者更好地理解和应用这些要求。
2. 技术要求的分类零件图上的技术要求可以分为几个主要分类，包括尺寸要求、几何要求、表面要求和材料要求。
下面将对每个分类进行详细讨论。
2.1 尺寸要求尺寸要求是零件图上最基本的技术要求。
它描述了零件的尺寸范围、公差以及相关的测量方法。
尺寸要求通常用线性尺寸或角度来表示，可以有上下限或仅有上限或下限。
尺寸要求对于保证零件的互换性和装配性非常重要。
2.2 几何要求几何要求描述了零件的形状、位置和运动要求。
它包括平面度、圆度、直线度、斜度、平行度、垂直度等几何特征的要求。
几何要求对于确保零件与其他零件的相对位置和运动的正确性非常关键。
2.3 表面要求表面要求描述了零件的表面质量、光洁度、涂层要求以及其他相关特征。
它包括粗糙度、平面度、硬度、涂层厚度等要求。
表面要求对于确保零件的耐久性、美观性和功能性非常重要。
2.4 材料要求材料要求描述了零件的材料成分、力学性能和热处理要求。
它包括材料的牌号、成分分析、材料的硬度、强度和韧性等要求。
材料要求对于确保零件的强度、耐久性和可靠性非常重要。
3. 技术要求的标识和解读为了准确理解和应用零件图上的技术要求，我们需要了解技术要求的标识和解读方法。
3.1 标识技术要求通常使用图形符号或文字进行标识。
常见的图形符号包括平面度符号、直线度符号、圆度符号等。
文字标识通常使用标准的尺寸和公差表示法，如尺寸范围的上下限、公差值等。
3.2 解读解读技术要求需要同时理解图形符号和文字标识。
对于图形符号，我们需要熟悉各种符号的含义以及其对应的要求。
对于文字标识，我们需要了解尺寸和公差的表示方法，以及其他相关的标准和规范。
零件图的技术要求
3.表面结构要求再图样中的标注
（1）表面结构要求对每一表面一般只注一次，并尽可能注在相应的尺 寸及其公差的同一视图上。除非另有说明，所标注的表面结构要求是对完工 零件表面的要求。
（2）表面结构的注写和读取方向与尺寸的注写和读取方向一致。 （3）表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触 表面。必要时，表面结构符号也可用带箭头或黑点的指引线引出标注，如图726和图7-27所示。表面结构要求也可以直接标注在轮廓特征的延长线上，或用 带箭头的指引线引出标注，如图7-28所示。
工程制图
零件图的技术要求
一、表面结构要求
1.表面结构的概念
表面结构是指出自几何体表面的重复或偶 然的偏差所形成的该表面的三维形貌。一般 是表面粗糙度、表面波纹度、表面缺陷、表 面几何形状的总称。这里主要介绍表面结构 表示法中涉及到的主要轮廓参数——R轮廓 （粗糙度轮廓）参数的表示法。
表面粗糙度指零件经过加工后，在零 件表面上产生的较小间距和微小峰谷所组 成的微观几何形状特征，如图7-24所示。
在装配机器时，同一规格的任一零件，不经挑选或修配，就可装到 机器上，并能保持机器的原有性能，零件的这种性质称为零件的互换性。 零件具有互换性，不但给装配和修理机器带来方便，还可采用专用设备生 产，提高了产品的加工效率和质量，同时降低了产品的成本。
2.公差的有关术语
在实际生产中，零件的尺寸不可能加工得绝对准确，而是允许零件的实 际尺寸在一个合理的范围内。这个允许的尺寸变动量就是尺寸公差。图7-33 所示为尺寸公差的基本术语。
图7-33 尺寸公差的基本术语
1）公称尺寸与极限尺寸 公称尺寸是指由图样规范确定的理想形状要素的尺寸，如φ50；极限尺寸 是指尺寸要素允许的尺寸的两个极端；上极限尺寸是指尺寸要素允许的最大尺 寸；下极限尺寸是指尺寸要素允许的最小尺寸。 2）极限偏差与尺寸公差 极限偏差是指极限尺寸减公称尺寸所得的代数差；上极限偏差是指上极 限尺寸减其公称尺寸所得的代数差；下极限偏差是指下极限尺寸减其公称尺寸 所得的代数差；尺寸公差是指上极限尺寸减下极限尺寸之差，或上极限偏差减 下极限偏差之差，它是允许的尺寸变动量。 3）公差带 为了便于分析和计算，将孔和轴的尺寸公差用公差带图表示。在公差带 图解中，由代表上极限偏差和下极限偏差或上极限尺寸和下极限尺寸的两条直 线所限定的一个区域称为公差带。它是由公差大小和其相对零线的位置如基本 偏差来确定的，如图7-34所示。
图纸上的技术要求汇总
图纸技术要求一、一般技术要求制件去除表面氧化皮；制件不得有划痕、擦伤等损伤零件表面的缺陷；去除毛刺飞边；锐角倒钝；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；表面平整无毛刺；二、未注公差技术要求（金属件）未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注长度尺寸允许偏差±0.5；三、表面处理技术要求表面镀白（黑）锌处理；表面喷漆（喷塑）处理；表面发黑处理；表面电泳处理；表面镀铬处理；表面抛光处理；表面滚花，直纹（网纹）m=0.4 GB/T 6403.3；四、热处理技术要求制件氮化450-480HV；制件毛坯须调质处理220-260HB；制件调质处理30-35HRC；制件高频淬火45～50HRC；制件渗碳处理，深度＞0.1；制件进行高温回火处理；制件整体淬火40-45HRC；五、铸件技术要求1、压铸件技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注壁厚2.5；未注筋板1.5～2；未注过渡圆角R0.5-R2；未注脱模斜度≤1%%d；制件饱满光洁、无气孔、缩松、裂纹、夹渣、缺料等缺陷；各脱模顶料推杆压痕均应低于该制件表面0.2；制件要求符合GB/T 15114《铝合金压铸件》标准规定；表面喷漆（喷塑）处理，不得污染到已加工表面；加工表面在表面处理后加工，加工后涂油保护；未注尺寸参照三维造型；制件表面处理及其它要求按客户定；2、砂型铸造技术要求未注铸造圆角R5-10；铸件应彻底清砂，浇冒口应清除平整；铸件需人工时效；铸件不得有砂眼、气孔、缩松、裂纹等缺陷；粗加工后应再次进行人工时效；不加工表面涂底漆；六、冲压件技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件不得有裂纹或缺损；制件表面平整，不得有沟痕、碰伤等损坏表面，降低强度及寿命的缺陷；去除边角毛刺；表面处理：七、塑料件技术要求未注公差尺寸的极限偏差按GB/T 14486-MT6级；制件应饱满光整、色泽均匀；无缩痕、裂纹、银丝等缺陷；浇口、溢边修剪后飞边≤0.3，且不得伤及本体；未注壁厚3；未注筋板1.5～2；表面打光（喷砂）处理；未注过渡圆角取R0.3～R1，脱模斜度≤0.3%%d；各脱模顶料推杆压痕均应低于该制件表面0.2；与对应装配结合面外形配合错位≤0.5；制件应进行时效处理；制件机械强度须符合GB 3883.1标准规定；制件内腔表面打上材料标记和回收标志；未注尺寸参照三维造型；制件表面处理及其它要求由客户定；八、焊接件技术要求未注公差线性及角度尺寸的极限偏差均按GB/T 19804-B级；未注形位公差按GB/T 19804-F级；焊缝应均匀平整，焊渣清理干净；焊缝应焊透，不得烧穿及产生裂纹等影响机械性能的缺陷；九、各类零、部件技术要求1、齿轮（齿轴）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；制件毛坯须调质220～260HB；制件材料的化学成分和力学性能应符合GB/T 3077的规定；齿面接触斑点：按齿高不小于40%，按齿长不小于50%；齿面高频淬火回火至49-52HRC；制件表面不应有锈迹、裂纹、灼伤等影响使用寿命的伤痕及缺陷；最终工序热处理表面不得有氧化皮；2、一般轴芯（无铣齿）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；未注倒角均为0.5×45%%d；未注越程槽均为1.2×0.3；制件毛坯须调质220～260HB；尺寸%%c 档车正反两条螺旋槽，螺距10，深0.4；螺纹表面不允许有磕碰、乱扣、毛刺等缺陷；热处理：表面处理：3、包轴毛坯（一次成型）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绝缘层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；包轴毛坯：绝缘层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；一次成型：铁芯与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余绝缘层档3750V历时1min不击穿；4、包轴（加工）技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；塑层应饱满光洁，无裂纹、气孔、缺料、杂质等缺陷；塑层%%c 档（注：指冲片配合档）与轴芯间应能承受50Hz,实际正弦波电压2500V历时1min不击穿，其余塑层档3750V历时1min不击穿；制件磨加工后应烘干除水处理；5、转子技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；绕组接线按转子绕线原理图；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或裂痕；云母槽开深0.8～1，槽宽0.6，槽内不得残留云母片；绕组冷态绝缘电阻不低于50MΩ；装风叶后校动平衡，其精度应不低于G6.3级；去重不允许有冲片铣穿、残缺现象；铁芯外圆不加工，绝缘漆不得高出铁芯外圆，并不得有明显积瘤；铁芯与轴芯间应能承受50Hz，实际正弦波电压2500V，1min不击穿；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V，1min不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；换向器与轴芯间应能承受50Hz，实际正弦波电压3750V，1min不击穿；应去除铁屑、铜粉、油污等杂质；铁芯外圆应涂透明淡金水防锈处理；6、定子技术要求绕组绕制整齐无松散；引线接头应牢固可靠且充分绝缘；绕组与铁芯间应能承受50Hz，实际正弦波电压1250V历时1min不击穿；匝间绝缘应能承受1000Hz，峰值为2100V，历时3s不击穿；绕组绝缘漆应均匀充满绕组并充分固化，漆膜应均匀无气泡或积瘤；铁芯表面不得有明显绝缘漆；7、定、转子铁芯技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；冲片叠装应紧密可靠,片间无夹杂,表面及槽内无污物和油渍；冲片按同一冲制方向压装；冲片齿槽口整齐与转轴平行,误差不大于0.5；铁芯两端弹开度不大于0.5；8、定、转子冲片技术要求制件未注公差尺寸的极限偏差按GB/T 15055-m；制件未注形位公差按GB/T 13916-2级；制件应表面平整，完整无缺料；尖角处允许用R0.3过渡；制件毛刺不大于0.05（注：高速冲时不大于0.02）；制件应不含油脂，剪切油不能用机油；9、绝缘纸技术要求表面不得有划痕、折痕；裁边不起毛；10、换向器技术要求未注公差尺寸的极限偏差按GB/T 1804-m；未注形位公差按GB/T 1184-K；外观完整，表面光滑，应无裂纹、毛刺、锈蚀、气孔、夹杂等缺陷；绝缘电阻：室温下内孔与换向片之间大于50MΩ；云母片厚度取0.5；换向片对换向器轴线偏斜度不大于云母片厚度的1/3；介电强度：片间承受频率50Hz，泄露电流为0.1mA，实际正弦波电压600V历时1s不击穿；换向片与内孔轴芯间承受频率50Hz，泄露电流为0.25mA，实际正弦波电压3750V历时1min不击穿；试验与检验应符合JB/T 10107《电动工具换向器》标准要求；11、电缆线技术要求电缆线长度尺寸指工具电缆出口至插头的导线部分,不包括插头和插脚；软电缆应符合GB/T 5013《额定电压450V/750V及以下橡皮绝缘电缆》标准要求；聚氯乙烯电缆应符合GB/T 5023《额定电压450V/750V及以下聚氯乙烯绝缘电缆》标准要求；插脚与可触及插头表面的绝缘应能承受50Hz，实际正弦波电压3750V历时1min不击穿；制件还应符合GB 1002《家用和类似用途单相插头插座型式、基本参数和尺寸》和GB 2099《家用和类似用途插头插座》标准要求；12、开关技术要求未注公差尺寸的极限偏差按SJ/T 10628-7级；除本图要求的外形尺寸、功能、图形、文字外，试验和检验均应符合GB/T22692《电动工具开关》标准要求；开关的使用性能应保证5万次无故障正常使用；13、电缆护套技术要求未注公差尺寸的极限偏差按GB/T 3672.1-2级；未注形位公差按GB/T 3672.2-M级；制件不得有缺料、破裂等缺陷。
零件图纸通用技术要求
零件图纸技术要求
一、 倒角/圆角，除图纸注明外，未注倒角大于C0.5，未注圆角小于R0.3。
如
下图所示：
目的：装配时避免划伤作业人员，并方便装配。
二、 工件表面不得有划伤，重要部件的配合面（如轴、毂）表面处理后用油纸
保护。
三、 除注明外，定位销孔默认线性尺寸公差IT7级，位置度公差IT8级，孔径
公差H7，孔内表面粗糙度RA1.6，图纸中不再作标注：
四、 除注明外，螺纹孔、光孔默认尺寸公差±0.1mm。
这种内侧圆
角等于刀尖
圆弧半径，
并小于R0.3
外部的倒角
大于C0.5
五、使用孔表的图纸（见下图），默认线性尺寸公差IT8级，位置度公差IT9级，孔径公差H8，孔内表面粗糙度RA3.2。
图纸中不再作标注。
六、零件出厂前应自检，合格后再发货。
发货前清除干净碎屑、毛刺等杂物，做到零件表面整洁美观。
七、机加零件涂油防锈，精密面采用油纸、纱网保护防止划伤，钣金零件不得多个叠放防止挤压变形。
钣金件喷涂、镀层前应注意螺纹保护。
塑胶制品防止挤压开裂、变形。
八、螺纹孔、光孔配合面必须倒角去毛刺。
倒角C0.3-C0.5
九、未注尺寸公差GB/T1804-2000-M；
未注形位公差GB/T1184-1996-K.。
零件图的技术要求
零件图的技术要求一、零件图上技术要求的内容零件图除了表达零件形状和标注尺寸外，还必须标注和说明制造零件时应达到的一些技术要求。
大致有下列几方面内容：(1) 零件的表面结构。
(2) 零件上重要尺寸的公差及零件的形状和位置公差。
(3) 零件的特殊加工要求、检验和试验说明。
(4) 热处理和表面修饰说明。
(5) 材料要求和说明。
图上的技术要求如尺寸公差、形位公差、表面结构应按国家标准规定的各种代( 符) 号标注在图形上，无法标注在图形上的内容，可用文字分条注写在图纸下方空白处，本节主要根据GB/T 131-2006 介绍零件表面结构的标注方法。
二、零件的表面结构1. 表面结构的基本概念零件的实际表面是按所定特征加工形成的，看起来很光滑，但借助放大装置便会看到高低不平的状况。
零件实际表面的轮廓是由粗糙度轮廓(R 轮廓) 、波纹度轮廓(W 轮廓)和原始轮廓(P 轮廓)构成的，各种轮廓所具有的特性都与零件的表面功能密切相关。
(1) 粗糙度轮廓。
粗糙度轮廓是表面轮廓中具有较小间距和峰谷的那部分，它所具有的微观几何特性称为表面粗糙度。
它主要是由所采用的加工方法形成的。
如在切削过程中工件加工表面上的刀具痕迹以及切削撕裂时的材料塑性变形等。
(2) 波纹度轮廓。
波纹度轮廓是表面轮廓中不平度的间距比粗糙度轮廓大得多的那部分。
这种间距较大的，随机的或接近周期形式的成分构成的表面不平度称为表面波纹度。
它主要由机床或工件的绕曲、振动、颤动、形成材料应变以及其他一些外部影响等原因引起。
(3) 原始轮廓。
原始轮廓是忽略了粗糙度轮廓和波纹度轮廓之后的总的轮廓。
一般由机器或工件的绕曲或导轨误差引起。
2. 表面结构的参数评定表面结构涉及下面的参数：(1) 轮廓参数(GB/T 3505-2000)——R轮廓(粗糙度参数)；——W轮廓(波纹度参数)；——P轮廓( 原始轮廓参数) 。
(2) 图形参数(GB/T 18618-2002)粗糙度图形波纹度图形(3) 支承率曲线参数(GB/T 18778.2-2003 和GB/T 18778.3-2006) 本章节主要介绍评定表面结构的粗糙度轮廓(R 轮廓) 参数中的两项主要参数：轮廓的算术平均偏差Ra 和轮廓的最大高度R z。
机械制图工程图技术要求全
机械图纸-技术要求汇总一般技术要求1. 零件去除氧化皮。
2. 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3. 去除毛刺飞边。
热处理要求1. 经调质处理，HRC50～55。
2. 零件进行高频淬火，350～370℃回火，HRC40～45。
3. 渗碳深度0.3mm。
4. 进行高温时效处理。
公差要求1. 未注形状公差应符合GB1184-80的要求。
2. 未注长度尺寸允许偏差±0.5mm。
3. 铸件公差带对称于毛坯铸件基本尺寸配置。
零件棱角1. 未注圆角半径R5。
2. 未注倒角均为2×45°。
3. 锐角/尖角/锐边倒钝。
装配要求1. 各密封件装配前必须浸透油。
2. 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
3. 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。
4. 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。
5. 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。
6. 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。
7. 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
8. 装配过程中零件不允许磕、碰、划伤和锈蚀。
9. 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。
紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。
10. 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。
11. 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。
12. 圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。
零件图上的技术要求
表面粗糙度：在零件加工表面存在的一种由较小间距和微小峰谷 形成的微观几何形状误差。
1）宏观几何形状 几何形 状误差 2）表面波度 λ>10mm 1mm< λ<10mm
（在工件表面所形成的间距比粗糙度大得多的 表面不平度）
3）表面粗糙度
λ<1mm
一、表面结构
2.表面粗糙度对互换性的影响 表面粗糙度直接影响产品的质量，对零件表面许多功能都有 影响。其主要表现 ： 1. 配合性质 2. 耐磨性 3. 耐腐蚀性
1.公差与配合的标注
2) 配合代号在装配图上的标注形式 如图所示。标注时可根据实际情况，选择其中之一的形式 标注，其中下图(b)所示的形式的标注应用最广泛。
例题（查表）
求 和 的极限偏差，并判断其配合性质？ 解： 1）查标准公差表得： 2）由题意得 是基孔制， 基轴制。
3）查基本偏差表1和表2得 ES=+0.03
1、形位公差项目及符号
为控制机器零件的形位误差，提高机器的精度和延长
使用寿命，保证互换性生产，标准相应规定了14项形位公
差项目
2.形位公差带的标注
形位公差的标注
公差框格
形位公差的框格有两格或多格组成。 第一格填写公差项目的符号； 第二格填写公差值及有关符号；
指引线 形位公差 符号 公差带的形状 基准字母 形位公差数值
一、表面结构
国家标准GB/T131-1993对表面粗糙度的符号、代号及
其标注做了规定。
1.表面粗糙度符号
一、表面结构
2.表面粗糙度代号及其标注
当需要表示的加工表面对表面特征的其他规定有要求时，应在
表面粗糙度符号的相应位置，注上若干必要项目的表面特征规定。
(完整版)机械图纸技术要求汇总
图纸技术要求汇总1.范围本规范规定了医疗产品机械零件设计图纸的技术要求编写和使用规范。
2.图纸技术要求的编制要求2.1图纸技术要求编制的一般内容：➢几何精度：尺寸精度，表面结构、形位公差、结构要素；➢加工、装配和工艺要求：是指为保证产品质量而提出的工艺要求；➢理化参数：是指对材料的成分、组织和性能方面的要求；➢产品性能及检测要求：是指使用及调试方面的要求；➢其他要求；2.2机械图样的技术要求编制的内容：➢对材料、毛坯、热处理的要求（如电磁参数、化学成分、湿度、硬度要求等）；➢视图中难以表达的尺寸公差、形状和表面粗糙度等；➢对有关结构要素的统一要求（如圆角、倒角、尺寸等）；➢对零部件表面质量的要求（如涂层、镀层等）；➢对间隙、过盈及个别结构要素的特殊要求；➢对校准、调整及密封的要求；➢对产品零部件的性能和质量的要求（如噪声、耐振性、动平衡、制动及安全等）；➢试验条件和方法；图纸技术要求汇总 (1)2. 图纸技术要求的编制要求 (2)2.1图纸技术要求编制的一般内容： (2)2.2机械图样的技术要求编制的内容： (2)零件技术要求： (5)第一部分：通用要求 (5)第二部分：模具零件要求 (5)第三部分：外观要求 (7)第四部分：各类型零件具体要求 (7)第五部分：其他要求 (8)各类零件具体要求： (8)塑料件： (8)压铸件： (9)钣金件 (11)橡胶件 (12)机械加工件 (12)其他特殊件： (13)标签： (13)弹簧： (14)螺纹紧固件： (15)电路板： (15)装配件技术要求： (16)第六部分：包装，标贴， (18)产品包装箱(瓦楞牛皮纸箱)图纸技术要求 (18)产品铭牌图纸技术要求 (19)商标图纸技术要求 (19)标贴件（如各类标贴、招贴、免检标志、名牌标志、整机出厂清单等）图纸技术要求 (20)标贴件（PC材料）（如各类标贴、铭牌等）图纸技术要求 (20)包装衬垫（老名称：珍珠棉包装垫）图纸技术要求(单一珍珠棉材料，且仅用于包装用途) (21)（产品）包装底盘（纸）、空白纸箱图纸技术要求 (21)多材料组合式包装零件图纸技术要求 (22)海绵件(含聚氨酯（PU）海绵件、聚乙烯（PE）海绵、橡胶（EPDM）海绵件、乙烯－醋酸乙烯共聚体橡胶（EVA橡胶）海绵件)图纸技术要求.. 22本文档适用于常州博恩中鼎医疗科技有限公司机械图纸的技术要求，请根据实际情况选择相关条目。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引导提问
总结归纳
培养学生总结学习过程能力
回忆反思
理解体会
布
置
作
业
1、复习作业：复习本节内容。
2、书面作业：《机械制图习题集》P.126. 8－4题中，标注尺寸，注明尺寸基准。
3、预习作业：8.4（2）形状和位置公差。
表面粗糙度符号、代号及其标注与识读。
教学难点：
表面粗糙度的标注。
教学过程时间分配[包括组织教学，复习旧课，讲授新课，巩固新课，布置作业]
5分钟8分钟50分钟15分钟2分钟
课后记：
教学环节
教学过程
教师
活动
学生
活动
复
习
旧
课
1、简述零件尺寸标注的注意事项、常见结构的尺寸标注；
2、讲评作业情况。
提问
点评
思考、回答
（4）连续表面的标注方法
（5）一个表面具有不同表面粗糙度时的标注
（详见课件）
说明
记录
板
书
设
计
课题：8.4（1）零件图上的技术要求
一、零件图上技术要求的内容
二、表面粗糙度
1、表面粗糙度的概念
（1）表面粗糙度的意义
（2）表面粗糙度的评定参数：
轮廓算术平均偏差——Ra
轮廓最大高度——Rz
2、表面粗糙度符号、代号及其注法
（1）图样上标示零件表面粗糙度的符（代号）
（2）标注方法
（3）符号的统一标注方法
（1）表面粗糙度的意义：表面粗糙度是指加工后零件表面上具有的较小间距和峰谷所组成的微观不平度。
（2）表面粗糙度的评定参数：
轮廓算术平均偏差——Ra。
轮廓最大高度——Rz。
2、表面粗糙度符号、代号及其注法
【教师讲授表面粗糙度符号、代号及其注法，交叉演示表面粗糙度的画法、符号的意义及说明、表面粗糙度轮廓算术平均偏差Ra的注写及意义、表面粗糙度标注方法图例1、图例2、图例3、图例4、图例5。】
教案首页
年月日第周
课题：8.4（1）零件图上的技术要求课次：
教学方法：演示法、讲练法、归纳法教具：多媒体、三角板
教学目的：
1、理解表面粗糙度的概念，掌握表面粗糙度符号、代号及其标注与识读。
2、掌握表面粗糙度的标注与识读学生多看多练习，不断总结、不断掌握新知识。
教学重点：
（1）图样上标示零件表面粗糙度的符（代）号
（2）标注方法
零件的每一个表面都要标注而且只标注一次，符号的尖端必须从材料外指向被加工表面，在不同方向上标注时，符号数字应按尺寸数字标注规则书写。
（3）符号的统一标注方法
当零件的表面大部分具有相同的表面粗糙度时，对其中使用最多的一种符号，可以统一标注在图样右上角，并加注“其余”二字。符号及“其余”二字大小是图样上所注代号和文字的1.4倍（图a）；当所有表面都具有相同的表面粗糙度时，可以在图样右上角统一注出（图b）。
导
入
新
课
零件图上的图形与尺寸尚不能完全反映对零件的全面要求。因此，零件图还必须给出必要的技术要求，以便控制零件质量，表面粗糙度就是其中之一。
（板书课题）
口述导入语
了解
讲
授
新
课
讲
授
新
课
讲
授
新
课
一、零件图上技术要求的内容
二、表面粗糙度
1、表面粗糙度的概念
【教师讲授表面粗糙度的意义、评定参数；交叉演示网络课程零件表面微小不平的情况、轮廓算术平均偏差Ra、不同的加工方法可能达到的表面粗糙度。】
图a
图b
（4）连续表面的标注方法
当零件的表面为分开的连续表面时，可用一条细实线将其连起，将其看作一个表面进行标注，如下图中的安装底面。
（5）一个表面具有不同表面粗糙度时的标注
当一个表面具有不同的表面粗糙度时，可注出精度高的一段表面的尺寸，以示区别。
教师讲授零件图上应该标注和说明的技术要求内容。
讲授、交叉演示网络课程
结合图形
边讲授，边演示。
讲授
演示
讲授
演示
学生边学边练，合作学习
学生阅读书本相关内容，回答问题。
学生认真听，做好笔记
巩
固
练
习
习题集P.126，
8-4题中标注粗糙度代号练习。
提问、巡视指导，
及时了解学生知识掌握情况
思考、交流
回答
归
纳
小
结
1、简述表面粗糙度概述，表面粗糙度符号、代号及其注法。
2、重点和难点又是什么呢？
