楼宇自控系统（BAS）操作手册模板第一章楼宇自控系统介绍本楼控系统可以提供三维真彩色仿真动态图形界面，可以实现多画面显示，用户通过大楼监控中心和管理部门的工作站管理整个大楼的所有设备，可以以文本或图形的方式显示，通知管理员设备的实时信息。
楼宇自控系统将能实现：●节约设备能耗；●对设备实现集中科学管理与维护；●减少设备维护管理人员，降低营运成本；●提供安全、健康、舒适宜人和能提高工作效率的办公与商业环境；●具有高度的灵活性与可扩展性，以满足将来发展的需要。
BAS 完成对如下系统的监控：●给排水系统●变配电系统●照明●楼层插座总电源箱●空调机系统●通排风系统●新风机、排风机系统●电梯1、给排水系统本系统的监控将实现：* 生活水、消防水泵监视EBT系统对生活水泵、消防水泵只做状态监视。
您可以通过操作站监视水泵的运行状态、故障报警状态、水池的液位状态及水管压力值。
* 集水坑项目共有8个集水坑，分布在大楼的地下一层。
每个集水坑有两台水泵。
水泵自身具有群控系统，BA只根据水位状况给水泵自身群控系统一个控制信号！水位控制：当高水位报警信号或者超高水位报警触发时，开启水泵；当低水位报警信号触发时，停止水泵。
水泵控制：现场水泵控制屏的手自动开关置于自动状态下时，执行自动控制。
水泵的自动控制可以选择操作站手动控制。
此时，将“手动/自动控制：”选择为手动，再将“手动：”选择为“启动”，则操作站手动将水泵开启；选择为“停止”，则操作站手动将水泵关闭。
在对水池的自动控制时，不推荐手动控制。
水泵故障报警分为：设备故障报警和控制故障报警。
设备故障报警为水泵本身发生的故障；控制故障报警为当控制命令送出之后，若10秒钟没有状态返回，则认为线路出现问题，同时触发控制故障报警。
注意：当触发控制故障报警之后，请立即检查控制线路，检查确认之后，选择复位按钮，当“控制故障”显示为正常时，取消选择复位。
注意：当所有故障检查取消之后，可以人为确认不再执行备用启动。
楼宇自控系统(BAS)点表
合 计
合 计
合 计
馈反
控
馈
制
RS485协议接入 1
一用一备
1
一用一备
1
一用一备
1
一用一备
1
1
一用一备
1
一用一备
1
一用一备
1
一用一备
1
一用一备
1
一用一备
1
一用一备
1
一用一备
1
一用一备
1
一用一备
1
1
一用一备
1
22 22 22 22 111
22 22 22 22
22 22
22 22
22 22 111
22
11 11 11 11
1
1F DDC-1-1 空调机组 DDC-1-2 空调机组 DDC-1-3 空调机组 DDC-1-4 空调机组
1AC1 1AC2 1AC4 1AC3
1
11
1
11
1
11
1
11
2F DDC-2-1 空调机组 DDC-2-2 空调机组 DDC-2-3 空调机组 DDC-2-4 空调机组 DDC-2-5 空调机组 DDC-2-6 空调机组 DDC-2-7 空调机组
2 6 32
2
2
1 11
2 6 32
2
2
1 11
2 6 32
DDC-3-3
空调机组
3AC3
1
11
DDC-3-4
空调机组
3AC4
1
11
DDC-3-5
空调机组
3AC5
1
11
DDC-3-6
空调机组
3AC6

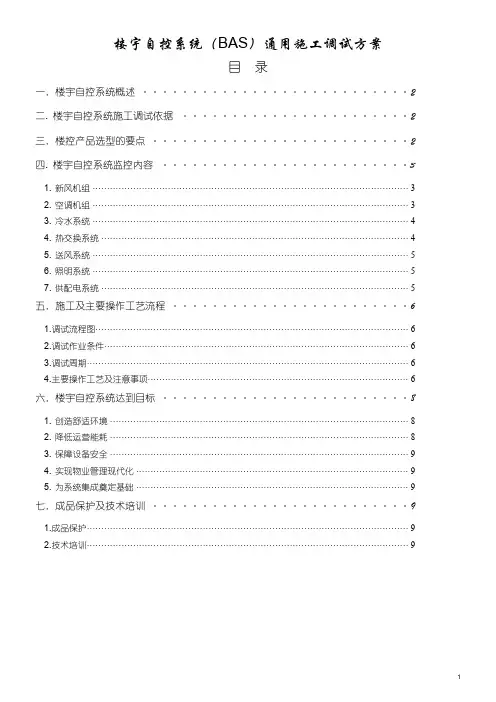

楼宇自控系统(BAS)通用施工调试方案

楼宇自控系统（BAS）通用施工调试方案目录一．楼宇自控系统概述 (2)二. 楼宇自控系统施工调试依据 (2)三．楼控产品选型的要点 (2)四. 楼宇自控系统监控内容 (3)1.新风机组 (3)2.空调机组 (3)3.冷水系统 (4)4.热交换系统 (4)5.送风系统 (5)6.照明系统 (5)7.供配电系统 (5)五．施工及主要操作工艺流程 (6)1.调试流程图 (6)2.调试作业条件 (6)3.调试周期 (6)4.主要操作工艺及注意事项 (6)六．楼宇自控系统达到目标 (8)1.创造舒适环境 (8)2.降低运营能耗 (8)3.保障设备安全 (9)4.实现物业管理现代化 (9)5.为系统集成奠定基础 (9)七．成品保护及技术培训 (9)1.成品保护 (9)2.技术培训 (9)1楼宇自控系统（BAS）通用施工调试方案一．楼宇自控系统概述智能建筑是当代高新技术的产物，通过建筑弱电系统增强建筑功能、提高管理水平、节约建筑运营能耗、保障建筑及人身安全、提升建筑内环境舒适度，上述内容直接关系到建筑物未来几十年的使用效果以及业主投资的回报。
楼宇自控系统利用计算机控制技术组成高度自动化的综合管理系统，对分散于建筑物内的机电设备（冷热源系统、空调新风系统、送排风系统等系统）进行分散控制、统一管理，实现对各设备的监测与控制，保证所有设备的正常运行，并达到最佳状态。
同时，在计算机软件的支持下进行信息处理、数据计算、数据分析、逻辑判断、图形识别等，从而提高潍坊市文化活动中心物业管理和服务的现代化水平，降低运营成本，为总台的发展提供一个高度安全、舒适、高效的工作环境。
二. 楼宇自控系统施工调试依据招标书技术文件及本工程相关设计图纸民用建筑电气设计规范(JGJ/T16-92)智能建筑设计标准(GB/T 50314-2000)局域网总线标准(IEEE802.3)工业自动化仪表工程施工及验收规范(GBJ93-86)中国采暖通风与空调设计规范(GBJ19-87)电气装置工程施工验收规范(GBJ232-82)《实用暖通空调设计手册》楼控产品系统设计手册三．楼控产品选型的要点为便于用户的维护，应对BA系统所用各类现场设备，如传感器、控制器、阀门、执行机构采用同一品牌的产品。
