市政工程施工标准化图解共61页
建筑工程安全文明施工标准化图
建筑工地安全文明施工标准化图例（一）工地大门及围墙1、工地大门：采用砖砌体做门柱，截面尺寸为1.0×1.0m，大门净宽6.0m，高6.5m，门楣高1.5m，净高5.0m，门柱从地面起2.0m为蓝色，门楣为蓝色，其余部位为白色。
门楣从左至右标上标上企业标志，用宋体字标上企业名称。
字体高度1.1m，上下左右居中。
在右大门上开一个900mm（宽）×1800mm（高）的小门，以方便施工人员进出。
大门中部布置1.0m高铁，刷涂成蓝色。
大门右侧围墙均匀布置“五牌一图”，左侧围墙布置企业简介，大小为900mm（宽）×1400mm （高），牌间间距200mm。
工地大门2、围挡：围墙采用砖砌体（18墙），高度2.0m，每间隔6.0m设置一道370×370mm砖柱。
墙体颜色为白色，上端0.2m、下端0.3m为蓝色，墙体中部用蓝色隶书字体标上企业名称。
大门正立面图（二）安全通道1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。
2、安全通道防护采用Ф48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危险半径），宽度4000mm，高度为3800mm。
3、通道采用双层防护，两层之间间距无为800mm，顶层满铺脚手板，下层铺设50×100@350木坊，上订18mm厚木胶合板。
4、安全通道防护棚顶层设置防护栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警示油漆，并满挂密目网。
5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆控制伸出立杆外侧100mm。
6、安全通道防护棚进口两侧应搭设钢管立柱（900×900），在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。
安全通道效果图1-1剖面图2-2剖面图3-3剖面图（三）临边、洞口防护1、水平洞口（1）边长在25～200mm（含200mm）的洞口防护洞口楔紧两根木方，洞口上盖18mm厚木胶合板，并用铁钉定牢，面刷红白相间的警示油漆，间距20cm，角度45°。
施工现场安全文明施工标准化图
1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。
25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。
1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。
洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。
100 500 ～ 1500100300 300 100100 400 400 400 400 100 100500～1500 300 300 100 1001 1500～1500 100 100 300 300 木枋侧面与地面之间的缝隙封严 平面图 1-1剖面 三维效果图 200500 500 1001.4 边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。
所有水平杆控制伸出立杆外侧100mm。
2 楼梯口、楼梯临边防护楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。
文明施工标准化图解(3)
文明施工标准化图解第1条施工现场围护设施设置标准（一）施工围挡设置围挡材料要求坚固、稳定、统一、整洁、美观并安排专门人员定期对围挡进行保洁。
1、施工现场周边按占道期限分为：（1）15天以下的临时防护（2）15天以上至6个月以内的围挡（3）6个月以上的围挡。
围挡应当稳固、安全、整洁、美观。
具体标准如下：(1)工期在15日以下的工点围挡使用标准密扣式铁马或塑料水马做临时围护，张贴风险提示、交通疏导等安全标志，必要时设置夜间警示灯。
1铁马塑料水马(2)工期在15日以上（含15日）6个月以内的工点围挡采用现场组装便携式围挡设施，高度1.8m，单体宽度不超过1.2m，连续设置封闭管理，张贴风险提示、交通疏导等安全标志，变道、拐角等部位设置夜间警示灯。
23（3）工期6个月以上的工点围挡A、结构标准①基座结构：地面以下连续设置深度不小于300mm、宽度不小于370mm 的砖砌基座，根据现场地质情况适当加深、加宽；地面以上连续设置高度为300mm、宽度为370mm的砖砌基座，基座要根据现场实际情况预留排水孔。
②围墙结构：快速路，主、次干路围挡设施高度为2.2m、长度为5m、厚度为1mm波纹彩钢板，次干路以下街路高度为1.7m、长度为5m、厚度为1mm波纹彩钢板。
③立柱结构：围墙每隔5m设边长为370mm的立柱，立柱高出围墙100mm，立柱中预埋80*80mm方钢管立柱，用混凝土浇筑固定，方钢管需埋入基座500mm。
④所有砖砌结构进行抹灰找平，达到坚固安全、整洁完好、美观连续、无破损歪斜、无乱贴乱画。
4砼底座围挡结构图（参考）砼底座围挡示意图B、外装饰标准①地面上高300mm基座外侧横向满铺60*200mm灰色瓷砖。
②波纹彩钢板颜色为深蓝色。
5③立柱外侧横向满铺60*200mm棕色瓷砖，内侧用砂浆抹面，柱顶设直径为200mm的白色球灯。
线路穿管预设在立柱结构内或沿围挡内侧用挂钩架空布设，防雨、绝缘措施符合安全用电要求，做到安全、规范、整齐、美观。
市政工程施工标准化图解PPT文档61页
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
Thank you
40、人类法律，事物有规律，这大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
文明施工标准化图解(3)
文明施工标准化图解第1条施工现场围护设施设置标准（一）施工围挡设置围挡材料要求坚固、稳定、统一、整洁、美观并安排专门人员定期对围挡进行保洁。
1、施工现场周边按占道期限分为：（1）15天以下的临时防护（2）15天以上至6个月以内的围挡（3）6个月以上的围挡。
围挡应当稳固、安全、整洁、美观。
具体标准如下：(1)工期在15日以下的工点围挡使用标准密扣式铁马或塑料水马做临时围护，张贴风险提示、交通疏导等安全标志，必要时设置夜间警示灯。
1铁马塑料水马(2)工期在15日以上（含15日）6个月以内的工点围挡采用现场组装便携式围挡设施，高度1.8m，单体宽度不超过1.2m，连续设置封闭管理，张贴风险提示、交通疏导等安全标志，变道、拐角等部位设置夜间警示灯。
23（3）工期6个月以上的工点围挡A、结构标准①基座结构：地面以下连续设置深度不小于300mm、宽度不小于370mm 的砖砌基座，根据现场地质情况适当加深、加宽；地面以上连续设置高度为300mm、宽度为370mm的砖砌基座，基座要根据现场实际情况预留排水孔。
②围墙结构：快速路，主、次干路围挡设施高度为2.2m、长度为5m、厚度为1mm波纹彩钢板，次干路以下街路高度为1.7m、长度为5m、厚度为1mm波纹彩钢板。
③立柱结构：围墙每隔5m设边长为370mm的立柱，立柱高出围墙100mm，立柱中预埋80*80mm方钢管立柱，用混凝土浇筑固定，方钢管需埋入基座500mm。
④所有砖砌结构进行抹灰找平，达到坚固安全、整洁完好、美观连续、无破损歪斜、无乱贴乱画。
4砼底座围挡结构图（参考）砼底座围挡示意图B、外装饰标准①地面上高300mm基座外侧横向满铺60*200mm灰色瓷砖。
②波纹彩钢板颜色为深蓝色。
5③立柱外侧横向满铺60*200mm棕色瓷砖，内侧用砂浆抹面，柱顶设直径为200mm的白色球灯。
线路穿管预设在立柱结构内或沿围挡内侧用挂钩架空布设，防雨、绝缘措施符合安全用电要求，做到安全、规范、整齐、美观。

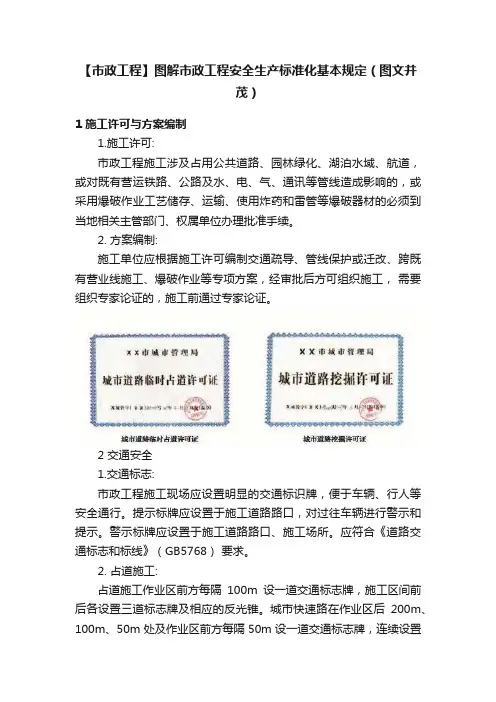

【市政工程】图解市政工程安全生产标准化基本规定（图文并茂）
【市政工程】图解市政工程安全生产标准化基本规定（图文并茂）1 施工许可与方案编制1.施工许可:市政工程施工涉及占用公共道路、园林绿化、湖泊水域、航道，或对既有营运铁路、公路及水、电、气、通讯等管线造成影响的，或采用爆破作业工艺储存、运输、使用炸药和雷管等爆破器材的必须到当地相关主管部门、权属单位办理批准手续。
2. 方案编制:施工单位应根据施工许可编制交通疏导、管线保护或迁改、跨既有营业线施工、爆破作业等专项方案，经审批后方可组织施工，需要组织专家论证的，施工前通过专家论证。
2 交通安全1.交通标志:市政工程施工现场应设置明显的交通标识牌，便于车辆、行人等安全通行。
提示标牌应设置于施工道路路口，对过往车辆进行警示和提示。
警示标牌应设置于施工道路路口、施工场所。
应符合《道路交通标志和标线》（GB5768）要求。
2. 占道施工:占道施工作业区前方每隔100m设一道交通标志牌，施工区间前后各设置三道标志牌及相应的反光锥。
城市快速路在作业区后200m、100m、50m处及作业区前方每隔50m设一道交通标志牌，连续设置两道。
标志牌区间设置相应的反光锥。
一般道路在作业区前后50m处设置交通标志牌及相应的反光锥。
3 道路施工围挡1.市区施工路段应设置高度~2.5血的围挡，围挡挡板宜采用PVC 或金属材质。
2. 占道打围区域，围挡上应设置交通指示牌，工程工期公示牌和温馨提示标语。
围挡外侧根据市政管理要求张贴公益广告。
国撞需连续设置，处于交通路段的围挡顶部需安装警示红灯，警示红灯间距应不大于20m。
围挡立柱上需贴设反光贴。
3. 围挡下部设高50cm的基脚，基脚厚度为24cm，外侧水泥砂浆抹灰，刷黄黑相间警示漆，条纹宽0.3m。
4. 围挡底部设置排水孔，排水孔的间距应不大于6m，围挡设置不能影响现有道路的排水系统。
5. 混凝土路面硬化良好的区域，宜采用快速装配式围挡。
6. 为保证行车视距和安全要求，道路路口转角处应设通透式围挡，通透式围挡转角双向各3m，内部要保证视野通畅，基脚部分按固定式围挡的要求设置，并悬挂安全文明施工责任牌。
市政工程施工图识图PPT课件.ppt
第三节城市规划图要素图例
实际工作中，城市规划要素图例，在确定市政工程建 设项目造价时也会经常遇到。为此，兹将这些图例编录于 下（表2-12）。
第四节 市政工程施工图的识读
一、概述
（一）市政工程施工图的种类 市政工程建设施工图的种类，本章第一节已作了轮廓
对于一些与主要承重构件相联系的次要构件，施工图 中常采用附加轴线表示其位置，其编号用分数表示。如图25(a)中分母表示前一轴线的编号，分子表示附加轴线的编号。
若一个详图适用于几根定位轴线时，应同时注明各有关 轴线的编号。如图2-5（b）表示详图适用于两根轴线；图 2-5（c）表示详图适用于两根或三根以上轴线；图2-5（d） 表示详图适用于三根以上连续编号的轴线。
2．设计说明
设计说明是施工图纸内容的文字补充，它没有固定内 容，而是根据一个工程项目的具体情况由设计人编写，就 一般情况而言，它主要说明工程的概况和工程施工的具体 要求等。某市西八里村城中村改造工程室外管网设计说明 部分内容编录如下：
(1)本图为西八里村城中村改造工程室外给排水管道及 构筑物施工图设计图纸。
均采用相对标高。它一般采用室内地面或楼层平面作为
零点而计算高度。标高的标注方法以“±0.000”，读做
“正负零点零零零”，标高数值以“m”为单位，标注到
小数点后第三位。在总平面图中可注写到小数点后第二
位。市政工程施工图中常见标高标注方法如图2-3所示。
标高符号尖端指至标注的高度，横线上的数字表示该处
（五）标高
市政工程施工图中建筑物各部分的高度和被安装物体
的高度均用标高来表示。表示方法采用符号
。
总平面图中室外地坪标高以“▼”符号表示。
标高有绝对标高和相对标高之分。绝对标高又称为海
