三菱plc特殊继电器

三菱plc辅助继电器M

三菱plc辅助继电器M
plc内部有很多辅助继电器，和输出继电器一样，只能由程序驱动，每个辅助继电器也有无数对常开、常闭接点供编程使用。

其作用相当于继电器控制线路中的中间继电器。

辅助继电器的接点在PLC内部编程时可以任意使用，但它不能直接驱动负载，外部负载必须由输出继电器的输出接点来驱动。

辅助继电器M分类
辅助继电器分以下三种类型：
通用辅助继电器
M0-M499，共500个点
断电保持辅助继电器
M500-M1023及M1024-M3071共2572点。

特殊辅助继电器
M8000-M8255，共256个点。

特殊辅助继电器：
① 只能利用其接点的特殊辅助继电器。

线圈由PLC自动驱动，用户只可以利用其接点。

例如：
M8000为运行监控用，PLC运行时M8000接通。

M8002为仅在运行开始瞬间接通的初始脉冲特殊辅助继电器。

② 可驱动线圈型特殊辅助继电器。

用户激励线圈后，PLC作特定动作。

例如：
M8033为PLC停止时输出保持特殊辅助继电器。

M8034为禁止全部输出特殊辅助继电器。

M8039为定时扫描特殊辅助继电器。

特殊软元件一 PC状态M8000 RUN监控(a触点) M8001 RUN监控(b触点)M8002 初始脉冲(a触点) M8003 初始脉冲(b触点)M8004 发生出错 M8005 电池电压下降M8006 电池电压下降锁存 M8007 电源瞬停检测M8008 停电检测 M8009 DC24V关断D8001 PLC型号及系统版本 D8002 存储器容量D8003 存储器类型 D8004 出错M地址号D8005 电池电压 D8006 电池电压下降检出电平D8007 瞬停次数 D8008 停电检测时间D8009 DC24V关断的单元编号二时钟M8011 震荡周期10ms M8012 震荡周期100msM8013 震荡周期1s M8014 震荡周期1分钟M8015 计时停止及预置 M8016 时间读出时显示停止M8017 ±30秒的修正 M8018 检测RTC卡盒是否插入M8019 实时时钟(RTC)出错 D8010 当前扫描时间D8011 最小扫描时间 D8012 最大扫描时间D8013 秒 D8014 分D8015 时 D8016 日D8017 月 D8018 年D8019 星期(0:星期日~6:星期六)三标志M8020 零(加减运算结果为0时置位) M8021 借位M8022 进位 M8023 小数点运算标志M8024 处于ON状态时执行指令、传送方向翻转M8025 HSC方式 M8026 RAMP方式M8027 PR方式 M8028 FROM./TO指令执行中允许中断标志M8029 指令执行完成 D8028 Z寄存器内容D8029 V寄存器内容四 PLC方式M8030 电池LED灯灭指令M8031 全清非保持存储器M8032 全清保持存储器M8033 停止时存储器保持M8034 禁止所有输出M8035 强制RUN方式M8036 强制RUN信号M8037 强制STOP信号M8038 RAM文件寄存器全清零M8039 恒定扫描方式D8039 恒定M8147 y0发完脉冲，用下降沿M8148 y1发完脉冲，用下降沿M8149 y2发完脉冲，用下降沿。

【图文】PLC中各类继电器详解

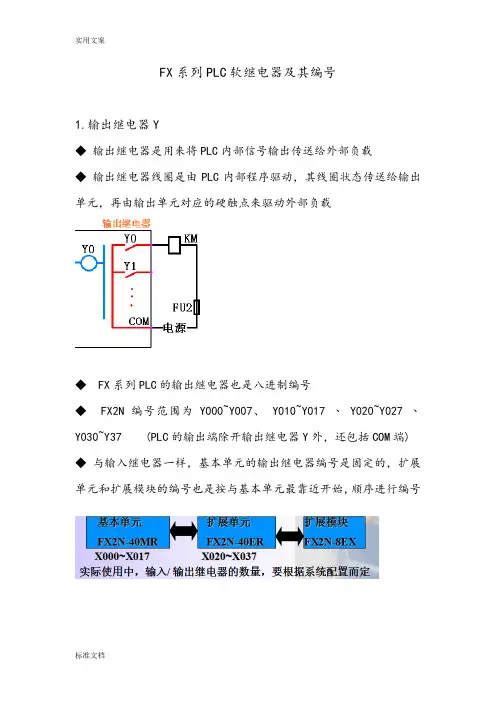

FX系列PLC软继电器及其编号1.输出继电器Y◆输出继电器是用来将PLC内部信号输出传送给外部负载◆输出继电器线圈是由PLC内部程序驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载◆ FX系列PLC的输出继电器也是八进制编号◆ FX2N编号范围为Y000~Y007、 Y010~Y017丶Y020~Y027丶Y030~Y37 (PLC的输出端除开输出继电器Y外，还包括COM端) ◆与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号2.辅助继电器M◆辅助继电器是PLC中数量最多的一种继电器，其作用相当于继电器控制系统中的中间继电器。

◆和输出继电器一样，其线圈由程序指令驱动，每个辅助继电器都有无限多对常开常闭触点，供编程使用。

但是，其触点不能直接驱动外部负载，要通过输出继电器才能实现对外部负载的驱动。

◆ FX系列PLC的辅助继电器有：通用辅助继电器（三种）保持辅助继电器特殊辅助继电器1.通用辅助继电器●通用辅助继电器和输出继电器一样，在PLC电源中断后，其状态将变为OFF。

当电源恢复后，除因程序使其变为 ON外，其它仍保持OFF●编号（十进制）但是可以通过程序编程使之保持为辅助继电器2.保持辅助继电器●保持用辅助继电器在PLC电源中断后，它具有保持断电前的瞬间状态的功能，并在恢复供电后继续断电前的状态3.特殊辅助继电器●特殊辅助继电器是具有某项特定功能的辅助继电器通常可分为两类：触点型和线圈型●触点型特殊辅助继电器的线圈由PLC自动驱动，用户只可以利用其触点。

●线圈型特殊辅助继电器的线圈由用户控制，其线圈得电后，PLC作出特定动作触点形特殊辅助继电器（1）M8000 （M8001） ----运行监视用特殊辅助继电器PLC运行时M8000得电（M8001断电），PLC停止时M8000失电（M8001得电）（2）M8002（M8003）----初始脉冲特殊辅助继电器M8002（M8003）只在PLC开始运行的第一个扫描周期内得电（断电），其余时间均断电（得电）。

三菱PLC辅助继电器

三菱PLC辅助继电器————————————————————————————————作者：————————————————————————————————日期：三菱PLC辅助继电器辅助继电器是plc中数量最多的一种继电器，一般的辅助继电器与继电器控制系统中的中间继电器相似。

辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。

辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。

辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。

1．通用辅助继电器（M0～M499）FX2N系列共有500点通用辅助继电器。

通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。

当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF状态，它们没有断电保护功能。

通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。

根据需要可通过程序设定，将M0～M499变为断电保持辅助继电器。

2．断电保持辅助继电器（M500～M3071）FX2N系列有M500～M3071共2572个断电保持辅助继电器。

它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。

它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。

其中M500～M1023可由软件将其设定为通用辅助继电器。

下面通过小车往复运动控制来说明断电保持辅助继电器的应用，如图1所示。

图1 断电保持辅助继电器的作用小车的正反向运动中，用M600、M601控制输出继电器驱动小车运动。

X1、X0为限位输入信号。

运行的过程是X0= ON→M600=ON→Y0=ON→小车右行→停电→小车中途停止→上电（M600=ON→Y0=ON）再右行→X1=ON→M600=OFF、M601=ON→Y1=ON（左行）。

可见由于M600和M601具有断电保持，所以在小车中途因停电停止后，一旦电源恢复，M600或M601仍记忆原来的状态，将由它们控制相应输出继电器，小车继续原方向运动。

三菱FX系列PLC辅助继电器的分类

用于PLC内部编程，其线圈和触点只能在程序中使用，不能直接对外输入输出，经常用作状态暂存等。

辅助继电器采用十进制地址编号。

辅助继电器分为以下几类：
①通用辅助继电器M0～M499（500点）
②断电保持辅助继电器M500～M1023（524点）
装有后备电池，用于保存停电前的状态，并在运行时再现该状态的情形。

③特殊辅助继电器M8000～M8255（256点）――系统规定了专门用途，使用时查产品说明书即可。

线圈由PLC自行驱动，用户可直接利用触点。

如：M8000（运行监控），M8002（初始脉冲），M8013（1s时钟脉冲）等
用户驱动线圈后，PLC作特定的动作。

如：M8033指PLC停止时输出保持，M8034指PLC禁止全部输出，M8013固定提供1s时钟脉冲等
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

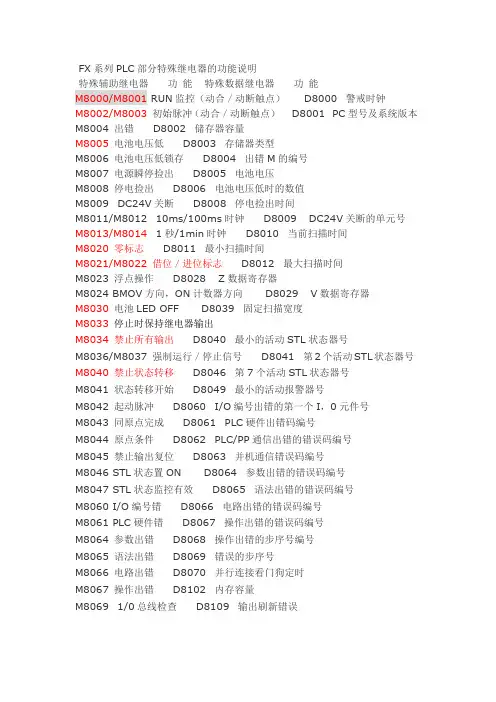

FX系列PLC常用特殊继电器的功能说明
