三菱PLC中特殊辅助继电器及其功能

三菱PLC中特殊辅助继电器及其功能
三菱PLC特殊辅助继电器共256点，它们用来表示PLC的某些状态，提供时钟脉冲和标志(如进位、借位标志)，设定PLC的运行方式，或者用于步进顺控、禁止中断、设定计数器是加计数还是减计数等。

特殊辅助继电器分为两类：
(1)触点利用型
由PLC的系统程序来驱动触点利用型特殊辅助继电器的线圈，在用户程序中直接使用其触点，但是不能出现它们的线圈，下面是几个例子：
M8000(运行监视)：当PLC执行用户程序时，M8000为ON；停止执行时，M8000为OFF。

M8002(初始化脉冲)：M8002仅在M8000由OFF变为ON状态的一个扫描周期内为ON(见图3-8)，可以用M8002的常开触点来使有断电保持功能的元件初始化复位或给它们置初始值。

M8011～M8014分别是10ms，100ms，1s和1min时钟脉冲。

M8005(锂电池电压降低)：电池电压下降至规定值时变为ON，可以用它的触点驱动输出继电器和外部指示灯，提醒工作人员更换锂电池。

(2)线圈驱动型
由用户程序驱动其线圈，使PLC执行特定的操作，用户并不使用它们的触点。

例如：
M8030的线圈“通电”后，“电池电压降低”发光二极管熄灭；
M8033的线圈“通电”时，PLC进入STOP状态后，所有输出继电器的状态保持不变；
M8034的线圈“通电”时，禁止所有的输出；
M8039的线圈“通电”时，PLC以D8039中指定的扫描时间工作。

三菱FX系列PLC辅助继电器(M)

三菱FX系列PLC辅助继电器（M）辅助继电器是PLC中数量最多的一种继电器，一般的辅助继电器与继电器控制系统中的中间继电器相似。

辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。

辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。

辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。

1．通用辅助继电器（M0～M499）FX2N系列共有500点通用辅助继电器。

通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。

当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF状态，它们没有断电保护功能。

通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。

根据需要可通过程序设定，将M0～M499变为断电保持辅助继电器。

2．断电保持辅助继电器（M500～M3071）FX2N系列有M500～M3071共2572个断电保持辅助继电器。

它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。

它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。

其中M500～M1023可由软件将其设定为通用辅助继电器。

下面通过小车往复运动控制来说明断电保持辅助继电器的应用，如图1所示。

图1 断电保持辅助继电器的作用小车的正反向运动中，用M600、M601控制输出继电器驱动小车运动。

X1、X 0为限位输入信号。

运行的过程是X0= ON→M600=ON→Y0=ON→小车右行→停电→小车中途停止→上电（M600=ON→Y0=ON）再右行→X1=ON→M600=OFF、M601=ON →Y1=ON（左行）。

可见由于M600和M601具有断电保持，所以在小车中途因停电停止后，一旦电源恢复，M600或M601仍记忆原来的状态，将由它们控制相应输出继电器，小车继续原方向运动。

三菱plc特殊继电器

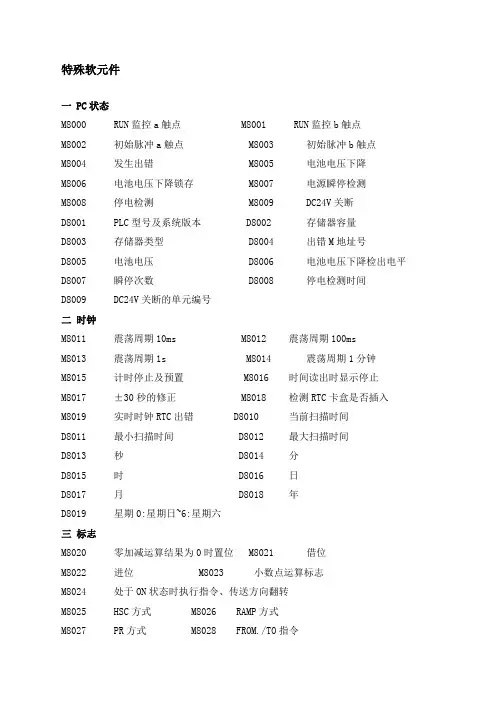

特殊软元件一 PC状态M8000 RUN监控(a触点) M8001 RUN监控(b触点)M8002 初始脉冲(a触点) M8003 初始脉冲(b触点)M8004 发生出错 M8005 电池电压下降M8006 电池电压下降锁存 M8007 电源瞬停检测M8008 停电检测 M8009 DC24V关断D8001 PLC型号及系统版本 D8002 存储器容量D8003 存储器类型 D8004 出错M地址号D8005 电池电压 D8006 电池电压下降检出电平D8007 瞬停次数 D8008 停电检测时间D8009 DC24V关断的单元编号二时钟M8011 震荡周期10ms M8012 震荡周期100msM8013 震荡周期1s M8014 震荡周期1分钟M8015 计时停止及预置 M8016 时间读出时显示停止M8017 ±30秒的修正 M8018 检测RTC卡盒是否插入M8019 实时时钟(RTC)出错 D8010 当前扫描时间D8011 最小扫描时间 D8012 最大扫描时间D8013 秒 D8014 分D8015 时 D8016 日D8017 月 D8018 年D8019 星期(0:星期日~6:星期六)三标志M8020 零(加减运算结果为0时置位) M8021 借位M8022 进位 M8023 小数点运算标志M8024 处于ON状态时执行指令、传送方向翻转M8025 HSC方式 M8026 RAMP方式M8027 PR方式 M8028 FROM./TO指令执行中允许中断标志M8029 指令执行完成 D8028 Z寄存器内容D8029 V寄存器内容四 PLC方式M8030 电池LED灯灭指令M8031 全清非保持存储器M8032 全清保持存储器M8033 停止时存储器保持M8034 禁止所有输出M8035 强制RUN方式M8036 强制RUN信号M8037 强制STOP信号M8038 RAM文件寄存器全清零M8039 恒定扫描方式D8039 恒定M8147 y0发完脉冲，用下降沿M8148 y1发完脉冲，用下降沿M8149 y2发完脉冲，用下降沿。

特殊软元件一 PC状态M8000 RUN监控a触点 M8001 RUN监控b触点M8002 初始脉冲a触点 M8003 初始脉冲b触点M8004 发生出错 M8005 电池电压下降M8006 电池电压下降锁存 M8007 电源瞬停检测M8008 停电检测 M8009 DC24V关断D8001 PLC型号及系统版本 D8002 存储器容量D8003 存储器类型 D8004 出错M地址号D8005 电池电压 D8006 电池电压下降检出电平D8007 瞬停次数 D8008 停电检测时间D8009 DC24V关断的单元编号二时钟M8011 震荡周期10ms M8012 震荡周期100msM8013 震荡周期1s M8014 震荡周期1分钟M8015 计时停止及预置 M8016 时间读出时显示停止M8017 ±30秒的修正 M8018 检测RTC卡盒是否插入M8019 实时时钟RTC出错 D8010 当前扫描时间D8011 最小扫描时间 D8012 最大扫描时间D8013 秒 D8014 分D8015 时 D8016 日D8017 月 D8018 年D8019 星期0:星期日~6:星期六三标志M8020 零加减运算结果为0时置位 M8021 借位M8022 进位 M8023 小数点运算标志M8024 处于ON状态时执行指令、传送方向翻转M8025 HSC方式 M8026 RAMP方式M8027 PR方式 M8028 FROM./TO指令执行中允许中断标志M8029 指令执行完成 D8028 Z寄存器内容D8029 V寄存器内容四 PLC方式M8030 电池LED灯灭指令M8031 全清非保持存储器M8032 全清保持存储器M8033 停止时存储器保持M8034 禁止所有输出M8035 强制RUN方式M8036 强制RUN信号M8037 强制STOP信号M8038 RAM文件寄存器全清零M8039 恒定扫描方式D8039 恒定。

三菱PLC辅助继电器

三菱PLC辅助继电器————————————————————————————————作者：————————————————————————————————日期：三菱PLC辅助继电器辅助继电器是plc中数量最多的一种继电器，一般的辅助继电器与继电器控制系统中的中间继电器相似。

辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。

辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。

辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。

1．通用辅助继电器（M0～M499）FX2N系列共有500点通用辅助继电器。

通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。

当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF状态，它们没有断电保护功能。

通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。

根据需要可通过程序设定，将M0～M499变为断电保持辅助继电器。

2．断电保持辅助继电器（M500～M3071）FX2N系列有M500～M3071共2572个断电保持辅助继电器。

它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。

它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。

其中M500～M1023可由软件将其设定为通用辅助继电器。

下面通过小车往复运动控制来说明断电保持辅助继电器的应用，如图1所示。

图1 断电保持辅助继电器的作用小车的正反向运动中，用M600、M601控制输出继电器驱动小车运动。

X1、X0为限位输入信号。

运行的过程是X0= ON→M600=ON→Y0=ON→小车右行→停电→小车中途停止→上电（M600=ON→Y0=ON）再右行→X1=ON→M600=OFF、M601=ON→Y1=ON（左行）。

可见由于M600和M601具有断电保持，所以在小车中途因停电停止后，一旦电源恢复，M600或M601仍记忆原来的状态，将由它们控制相应输出继电器，小车继续原方向运动。

三菱FX系列PLC辅助继电器的分类

用于PLC内部编程，其线圈和触点只能在程序中使用，不能直接对外输入输出，经常用作状态暂存等。

辅助继电器采用十进制地址编号。

辅助继电器分为以下几类：
①通用辅助继电器M0～M499（500点）
②断电保持辅助继电器M500～M1023（524点）
装有后备电池，用于保存停电前的状态，并在运行时再现该状态的情形。

③特殊辅助继电器M8000～M8255（256点）――系统规定了专门用途，使用时查产品说明书即可。

线圈由PLC自行驱动，用户可直接利用触点。

如：M8000（运行监控），M8002（初始脉冲），M8013（1s时钟脉冲）等
用户驱动线圈后，PLC作特定的动作。

如：M8033指PLC停止时输出保持，M8034指PLC禁止全部输出，M8013固定提供1s时钟脉冲等
