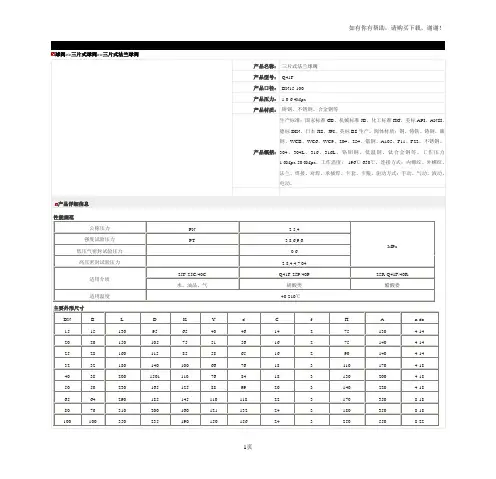

三片式法兰球阀Q41F三片式法兰球阀

球阀>>三片式球阀>>三片式法兰球阀产品详细信息
<<阀门采购流程及注意事项>>：
1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。

<<阀门的分类>>
阀门的用途广泛，种类繁多，分类方法也比较多。

总的可分两大类：
第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

此外，阀门的分类还有以下几种方法：
一、按结构特征，根据关闭件相对于阀座移动的方向可分：
1．截门形：关闭件沿着阀座中心移动，如图1—1所示。

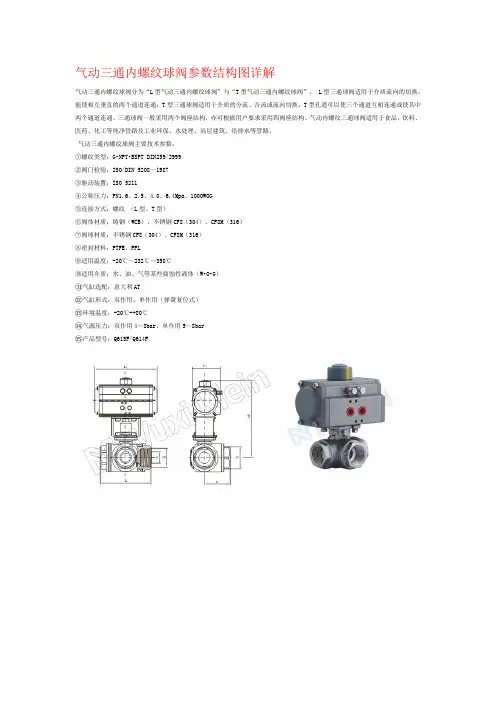

气动三通内螺纹球阀参数结构图

气动三通内螺纹球阀参数结构图详解
气动三通内螺纹球阀分为“L型气动三通内螺纹球阀”与“T型气动三通内螺纹球阀”， L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通；T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通。

三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

气动内螺纹三通球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。

气动三通内螺纹球阀主要技术参数：
①螺纹类型：G•NPT•BSPT DIN259/2999
②阀门检验：ISO/DIN 5208—1987
③驱动装置：ISO 5211
④公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤连接方式：螺纹（L型、T型）
⑥阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
⑦阀球材质：不锈钢CF8（304）、CF8M（316）
⑧密封材料：PTFE、PPL
⑨适用温度：-20℃～232℃～350℃
⑩适用介质：水、油、气等某些腐蚀性液体（W•O•G）
⑪气缸选配：意大利AT
⑫气缸形式：双作用、单作用（弹簧复位式）
⑬环境温度：-20℃-+80℃
⑭气源压力：双作用4～8bar、单作用5～8bar
⑮产品型号：Q615F/Q614F。

螺纹连接球阀-Q11F螺纹连接球阀

球阀>>螺纹球阀>>螺纹连接球阀产品名称：螺纹连接球阀产品型号：Q11F产品口径：DN6-100产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息其它阀系列价格供用户或工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

法兰连接三通球阀-Q41F法兰连接三通球阀33页word文档

球阀>>三通球阀>>法兰连接三通球阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

球阀规格型号的含义

球阀规格型号的含义
球阀的规格型号通常由一系列数字和字母组成，每个部分都有其特定的含义。

以下是一些常见的球阀规格型号的含义：
1. 头部形状：例如，"T"代表三通球阀，"Y"代表倾斜式球阀，"L"代表螺线式球阀等。

2. 连接方式：例如，"R"代表法兰连接，"B"代表螺纹连接，"G"代表焊接连接等。

3. 材料：例如，"C"代表碳钢，"P"代表不锈钢，"R"代表橡胶等。

4. 压力等级：例如，"150"代表公称压力为150磅（约70公斤），"250"代表公称压力为250磅（约110公斤）等。

5. 口径：例如，"1/4"代表直径为6毫米，"3/8"代表直径为10毫米，"1/2"代表直径为15毫米等。

6. 其他特性：例如，"L"代表锁定装置，"S"代表不锈钢密封环，"E"代表电动执行器等等。

以上就是球阀规格型号的一些常见组成部分及其含义。

具体的规格型号可能会根据制造商的命名规则有所不同。

三通球阀

350 175
400 200
480 240
130 65
150 75
D 95 105 115 135/140 145/150 160/165 180/185 195/200 215/220 245/250 280/285 95 105
尺寸（mm）
D1
D2
65
45
75
55/58
85
65/68
100
78
110
85/88 100/102 120/122 135/138 160/162
188 218 45 55/58 65/68 78 85/88 100/102 120/122 135/138 160/162 188 218 35 43 51 64 73 92 105 127 157 186 216 52 58 70 80 85
CF8(304) 0Cr18Ni9(304)
CF3(304L) ZG1Cr18Ni12Mo2Ti CF8(316)
CF3M(316L)
00Cr19Ni11(304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2(316)00Cr17Ni14Mo2(316L)
聚四氟乙烯/对位聚苯
聚四氟乙烯/柔性石墨
220
182
240
193
270
217
350
245
500
282
600
319
1000
380
1300
460
1700
520
2100
尺寸(mm)
D
D1
D2
b
f
89
60.5
35
10
1.6
98

三通球阀-Q44F、Q45F三通球阀

球阀>>三通球阀>>三通球阀超高压截止阀是高压截止阀的一种。

主要用于对压力要求比较高的行业。

其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。

主要应用于化工和医药等领域。

由于是采用焊接方式。

拆换比较不方便。

主用适用维超高压截止阀是高压截止阀的一种。

主要用于对压力要求比较高的行业。

其常规连接方法有焊接和螺纹2种.对焊是指其连接方式是采用对焊的。

主要应用于化工和医药等领域。

由于是采用焊接方式。

拆换比较不方便。

主用适用维修不是很频繁磨损利比较低的地方。

国内主要的生产厂家是江苏阜宁鑫盛源阀门制造厂。

截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。

因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

截止阀最明显的优点是：(l）在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨．(2）开启高度一般仅为阀座通道直径的l/4，因此比闸阀小得多。

(3）通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。

但是，截止阀的缺点也是不容忽视的。

其缺点主要是流阻系数比较大，因此造成压力损失，特别是在液压装置中，这种压力损失尤为明显?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门代号表示含义

阀门型号暗示含义之马矢奏春创作创作时间：二零二一年六月三十日阀门型号通常应暗示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面资料、阀体资料等要素.阀门型号的标准化对阀门的设计、选用、经销, 提供了方便.现今阀门的类型和资料种类越来越多, 阀门型号的编制也愈来愈复杂.我国虽然有阀门型号编制的统一标准, 但逐渐不能适应阀门工业发展的需要.目前, 阀门制造厂一般采纳统一的编号方法；不能采纳统一编号方法的, 各生产厂可按自己的情况制订出编号方法.一单位：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时, 在阀门类型代号前再加注一个汉语拼音字母, 按下表的规定.第二功能作用名称代号第二功能作用名称代号类型平安阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A DGHJLPQSUXYZ二单位：传动方式平安阀、减压阀、疏水阀、手轮直接连接阀杆把持结构形式的阀门, 本代号省略, 不暗示；对气动或液念头构把持的阀门：常开式用6K、7K暗示；常闭式用6B、7B暗示；防爆电动装置的阀门用9B暗示.三单位：连接型式四单位：结构型式阀门结构形式用阿拉伯数字暗示, 按下表规定.闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号平安阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单位：密封副资料当密封副的密封面资料分歧时, 以硬度低的资料代号暗示.六单位：公称压力数值用阿拉伯数字直接暗示, 它是MPa的10倍七单位：阀体资料灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀, 公称压力1.6MPa, 阀体资料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里资料和类型命名.但下面内容在命名中均予省略：(1) 连接形式中：“法兰”.(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”； h：平安阀的“不封闭”.。

七种常用电动球阀介绍(含型号、材质、压力、口径)

七种常用电动球阀介绍（含型号、材质、压力、口径）电动球阀由电动执行机构和球阀共同构成电动球阀。

是工业自动化过程控制的一种管道压元件，通常用于管道介质的远程开、关(接通、切断介质)控制。

这里给大家介绍其中常用的电动球阀。

七种常用电动球阀介绍：一、Q941F电动法兰球阀：Q941F电动法兰球阀适用于两位切断、调节的场合。

电动开关型球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。

具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

二、Q911F电动内螺纹球阀：Q911F电动内螺纹球阀是精小型电动执行器及不锈钢内螺纹球阀组成的，球阀阀体可分为一体式、二片式和三片式，是304、316或316L不锈钢材料硅溶胶精密铸造而成。

阀座采用聚四氟乙烯弹性密封结构，启闭轻松密封可靠。

适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

三、Q971F电动超薄型球阀：电动超薄型球阀(电动对夹球阀)由DSR型电动执行器及超薄球阀组成，电动超薄型球阀(电动对夹球阀)和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。

通常电动对夹球阀适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。

采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。

四、Q944F、Q945F电动法兰三通球阀：Q944F、Q945F电动法兰三通球阀以AC220V单相交流电为力源，接受控制系统(或操作器) 来的220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。

五、Q914F、Q915F电动三通内螺纹球阀：电动三通内螺纹球阀是由DSR系列角行程电动执行器及内螺纹三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。

组合式三通球阀说明书

组合式三通球阀说明书
组合式三通球阀是一种用于控制流体流动方向的阀门。

它由球体和管道连接部分组成。

球体是阀门的关键部分，通常是由金属材料（如不锈钢）制成。

球体有一个通孔，可以通过旋转来打开或关闭流体通道。

当球体旋转到使通孔部分与管道对齐时，流体可以自由流动；当球体旋转到使通孔部分与管道不对齐时，流体无法通过。

管道连接部分通常由法兰或螺纹连接构成，用于将球阀与管道连接起来。

法兰连接适用于大口径的球阀，螺纹连接适用于小口径的球阀。

组合式三通球阀的特点是具有多种流体流动方向的选项。

通过旋转球体，可以将流体从一个入口导向两个出口，或者将两个入口导向一个出口。

这使得组合式三通球阀在工业流体控制系统中具有广泛的应用。

组合式三通球阀可以根据需要选择不同的材料和密封方式。

在特殊工况下，还可以添加附件，如电动执行器或手动操作杆，实现远程控制或手动控制。

在安装和使用组合式三通球阀时，需要注意以下事项：
1. 确保阀门和管道之间的连接牢固，并使用适当的密封材料，以防止流体泄漏。

2. 在操作球阀时，应避免过大的力或冲击，以免损坏球体或阀门部件。

3. 定期检查和维护球阀，包括清洁和润滑阀门部件，并替换磨损或损坏的部件。

4. 在球阀关闭状态下，应将操作杆或执行器置于锁定位置，以防止意外开启阀门。

总之，组合式三通球阀是一种可靠的流体控制设备，适用于各种工业领域的流体系统。

正确使用和维护球阀可以提高系统的可靠性和安全性。

三通球阀结构国标

三通球阀结构国标三通球阀的结构和国标定义如下: .1.三通球阀的阀体通常采用铸造工艺制成，外形为球状，内部有三个通道。

阀体上有三个连接口，分别是进口口、出口口和旁通口。

进口口和出口口分别与管道相连，旁通口则用于连接其他设备。

2.三通球阀的阀芯是控制介质流动和方向的关键部件。

阀芯通常由球体和阀杆组成。

球体通道一般为"T“字形或"L"字形，与阀体通道相对应。

阀杆通过阀体与球体连接，在操作时可以旋转球体，从而实现介质的流动和方向控制。

3.国标定义:三通球阀符合GB/T 12237-2007标准，其型号编制方法也按照该标准规定。

型号中各参数的含义如下:●类型代号: Q347F, 表示浮动球直通三通保温夹套式电动调节切断三通球阀;●主参数:以公称通径表示，如80表示通径为DN80;●连接形式代号: 1表示内螺纹连接; 2表示法兰连接; 4表示焊接; 6表示承插焊; 10表示对夹式连接; 16表示法兰连接(对焊);20表示双承短管两端连接; 25表示双承短管对焊连接; 34表示承插焊(螺纹连接) ; 40 表示承插焊(对焊) ; 46表示承插焊(法兰连接) ; 50表示法兰连接(对夹式连接) ; 60表示法兰连接(对焊) ; 70表示对夹式连接; 80表示法兰连接(对焊) ; 90表示对夹式连接(带颈) ;● 压力等级代号: 0.6表示压力等级为0.6MPa; 1.0表示压力等级为1.0MPa; 1.6表示压力等级为1.6MPa;2.5表示压力等级为2.5MPa; 4.0表示压力等级为4.0MPa; 6.4表示压力等级为6.4MPa; 10.0表示压力等级为10.0MPa;●驱动方式代号: 0表示电动驱动;●结构形式代号: 7表示三通浮动球直通式结构。

希望以上信息可以帮助到您。

如需了解更多详细信息，建议咨询专业人士。

制定：审核：批准：。

三通阀门

相关产品：衬胶直流式隔膜阀卫生级不锈钢隔膜阀 G6B41J-10 型常闭式气动隔膜阀 G6B41J-10 型常开气动隔膜阀 EG41 型英标隔膜阀英标气动常闭隔膜阀英标气动隔膜阀衬胶堰式隔膜阀气动隔膜阀英标气动常开型隔膜阀电动衬氟隔膜阀不锈钢衬胶隔膜阀
保温阀门>>保温球阀>>T 型三通保温球阀产品详细信息
电动三通合流、分流调节阀-ZAZQ、ZAZX 型电动三通合流、分流调节阀电动三通球阀-Q945F、Q944F 电动三通球阀电动三通调节球阀电动三通调节阀-ZAZQ 电动三通调节阀电动波纹管密封三通调节阀-ZDLX 电动波纹管密封三通调节阀电子式三通电动调节阀电子式电动三通合流调节阀-ZDLQ 电子式电动三通合流调节阀螺纹三通球阀-Q14F、Q15F 螺纹三通球阀
8-18
380
190
245
210
185
22 3
8-18
440
220
280
240
210
24 3
8-23
550
260
335
295
265
26 3
12-23
670
310
405
355
320
30 3
12-25
720
370
460
410
375
30 3
12-25
H
W
95
130
110
130
120
140
144
180
152
口径
L
20
150
25
160
32
190
40
200
50

内螺纹三通球阀

T系列三通球阀具有操作灵活、流阻小、换向迅速、密封性能
好等特点。

它适用于对气体介质或液体介质切换分流。

使用一
台三通球阀可代替两台普通阀门工作，因此不但使管路设计结
构紧凑更为有效，而且也降低了投资和成本。

本阀门主要适用
于液压系统、化工、炼油设备三路管路的流向切换。

三通球阀
可做成L形（直角形）也可做成T形。

公称压力：31.5MPa
试验压力：40MPa
工作压力：31.5MPa
适用介质：液压油、水、一乙二醇及其它混合体
英制管螺纹G"（图一）美标NPT（图
二）
HS轻系列（图三） HS重系列（图四）外螺纹W（图五）内螺纹N（图六）
一.内螺纹（英制管螺纹）G （图一）
二.美标NPT内螺纹ANSI B1.20.1 （图二）
三.HS轻系列（图三）
四.HS重系列（图四）
五.外螺纹（W）外形尺寸及连接尺寸（图五）
六.内螺纹（N）外形尺寸及连接尺寸图（六）。

阀门的代号与识别

阀门的代号与识别1.1阀门的代号与识别：管道系统中的阀门按其结构特点可分为闸阀（代号为Z）、截止阀（代号为J）、蝶阀（D）、节流阀（L）、止回阀（H）、减压阀（Y）、疏水阀（S）、安全阀（A）、隔膜阀（G）、旋塞阀(X)、球阀（Q）等。

按压力可分为低压阀（pn<1.6MPa）、中压阀（pn=2.5、4.0、6.4MPa）、高压阀（10MPa< pn <100MPa）、超高压阀（pn>100MPa）。

根据机标JB-308-74规定，国产的阀门都有一个特定的型号。

阀门的型号由7个单元组成，分别依次代表阀门的类别、驱动方式、连接型式、结构形式、密封圈衬里材料、公称压力和阀体材料。

一般阀门的识别方法是：1）阀门的类别、驱动方式和连接型式可按阀门的外形加以识别。

2）阀门的公称直径、公称压力或工作压力、工作温度以及介质流动方向，可从阀体上的制造厂标牌确定。

阀门产品种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来分类。

即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa 为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：闸阀、截止阀、蝶阀、球阀、止回阀、安全阀、疏水阀、调节阀、减压阀等。

阀门型号的意义1.2阀门型号的意义1.2.1阀门的类别代号：类型代号类型代号类型代号类型代号闸阀Z 蝶阀 D 止回阀H 调节阀T截止阀J 隔膜阀G 底阀节流阀L 旋塞阀X 减压阀Y球阀Q 安全阀 A 疏水阀S短系列蝶阀D1、D2 排渣用泥浆阀KZ 给水分配阀 F 地下管网蝶阀SD驱动防爆BZ XZ 减温减压装置W 波纹管密封截止阀WJ用于排渣系统闸阀PZ 球蝶阀QD 水位计、水位平衡器 B注：阀门类型前加D表示为低温阀，即温度不超过40℃；在地下水用闸阀前加S表示竖式安装，加W表示卧式安装。

三通球阀

三通球阀球阀用途三通球阀有T型和L型。

T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。

L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用三通球阀特点1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化2、三通球阀分T型和L型，使用寿命长，流通能力大，阻力小3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。

球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

三通球阀的工作方式L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道上可靠密封。

主要用于流路的换向。

T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。

主要用于分流、混流、换向以及三通道的完全开放。

三通球阀具有以下优点：1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

球阀知识

法兰球阀API、JIS浮动球阀法兰广式球阀球阀球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

球阀主要供开启和关闭管道和设备介质之用。

球阀主要优点如下：1.适用于经常操作，启闭迅速、轻便。

2.流体阻力小。

3.结构简单，相对体积小，重量轻，便于维修。

4.密封性能好5.不受安装方向的限制，介质的流向可任意。

6.无振动，噪声小。

球阀主要缺点如下：球阀按结构形式可分为：浮动球阀、固定球阀、弹性球阀和油封球阀；按通道可分为直能式、角式和三通式等，三通式又可分为T形和L形两种。

按连接方工可分为螺纹式连接、法兰连接和焊接式三种。

球阀安装与维护应注意以下事项：1.要留有阀柄旋转的位置2.不能用作节流。

3.带传动机构的球阀应直立安装。

球阀产品导航蜗轮球阀Q347F 法兰三片式球阀Q41F-16P 25P 40P蜗轮管线球阀Q341F Q341Y-16 25 40高压球阀Q341F Q341H Q341Y高温高压轨道球阀Q41F Q41Y 排污球阀QP41M-16铸钢固定球阀Q347F Q347M-16 25不锈钢三通球阀Q46F,Q45F倾转式轨道球阀ZQ40H ZQ41F 手动三维偏心球阀Q41F-16 25不锈钢三件焊接球阀Q61Y-25 40 64 120三通浮动自调球阀Q44N,Q45N不锈钢球阀Q41F 气动球阀Q641F-16 25P不锈钢法兰三片式球法Q41F-16 25 40P锻钢固定式球阀Q347F，Q347Y，Q347H不锈钢法兰球阀Q41F Q41Y 法兰金属硬密封浮动球阀Q41Y-16 25 40 64 100C不锈钢对焊球阀Q61F-25 40C/P铸钢固定式球阀铸钢固定式球阀三通球阀Q44F-16-64C 法兰连接浮动球阀系列Q41F-16C 25C高压焊接球阀Q61Y Q61F气动固定式硬密封球阀Q647Y Q647H上装式金属硬密封球阀Q947Y 法兰硬密封固定球阀Q47Y-16 25 40 64 100C高压球阀Q11N Q11Y-160 220320喷煤粉固定球阀Q647F Q647H Q647Y轨道金属硬密封球阀GDQ47Y-16C-64C 蜗轮传动固定式球阀Q347F-16 25C气动固定球阀Q647F Q647Y Q647N三通四密封球阀Q44F Q45F固定式管线球阀Q347F-16C-64C 整体式不锈钢球阀Q11F-16 25P r高温排污球阀QP41M-16四通换向球阀Q946F夹套保温保冷球阀BQ41F-16C 16P 两件式不锈钢球阀Q11F-16 25P r清管阀PVQ46Y硬密封球阀Q41F Q41Y长输管线球阀Q347F Q347Y Q347H 三件式不锈钢球阀Q11F-16 25P r智能O型轨道球阀ZRQO41F ZRQO47F轨道球阀GQ47固定锻钢高压球阀Q347F 对焊式不锈钢球阀A61F-16 25P r固定式球阀Q47F Q47Y法兰V型调节球阀ZSSV (V6000)固定气动球阀Q647F 不锈钢夹套保温球阀BQ41F-16 25P r法兰三通球阀Q45F-16C Q45F-25C不锈钢一片式球阀1PQ41F-25P1PQ41F-25R气动球阀Q641F 保温三通球阀BQ45F-16P 25P铸钢高温球阀Q41M-16C Q41M-25C两片式球阀2PQ41F-25P Q41F-25R丝口铁球阀Q11F-10Z 不锈钢浮动球阀Q41F-16P 25P不锈钢三片式气动球阀Q11F-15P Q11F-25R不锈钢三片式球阀3PQ41F-16P3PQ41F-25R法兰铁球阀Q41F 固定式球阀Q347F Q347Y电动法兰球阀Q941F-16C Q941F-25C三片式对焊球阀Q61F一片式不锈钢内螺纹球阀Q11F 法兰不锈钢球阀Q41F-16 25P r锻钢低温阀门DQ11F DQ61F三片式承焊球阀Q61F二片式不锈钢内螺纹球阀Q11F-16 三片式球阀Q11F-16P 25P 16r 25r锻钢球阀Q11F Q11Y三片式卡箍球阀Q81F三片式不锈钢内螺纹球阀Q11F 不锈钢对夹球阀Q71F-16 25电动球阀（不锈钢）Q941F-16 Q941F三片活接对焊球阀Q61F-16P Q61F-16R普通不锈钢球阀Q11F-16 蜗轮金属硬密封球阀Q341Y-16 25 40 64气动球阀（碳钢）Q641F不锈钢三片法兰球阀Q41F三通球阀Q45F-16P 高温球阀Q41M-16 25Z C气动三通球阀（丝接）Q615F不锈钢三通球阀Q44F Q45F法兰连接球阀Q41F-25P 精铸铸钢球阀Q41F-16C丝接气动球阀（三件式）Q611F三通不锈钢球阀Q44F Q45F一片式内螺纹球阀Q11F-25C,64C,25P,64P,25R,64R 气动法兰球阀Q641F-16P 25P 16C25C法兰电动球阀(不锈钢)Q941F不锈钢对夹球阀Q71F两片式全通径不锈钢球阀Q11F-64 外罗纹不锈钢球阀Q21F-16P 25P 16r 25r电动法兰三通球阀Q645F法兰广式不锈钢球阀Q41F气动、手动、电动球阀Q41F-16C,Q341F-16C 不锈钢法兰球阀Q41F-16 25 40P/R超薄浮动式球阀Q41F Q41F-16PQ41F-25P外螺纹不锈钢球阀Q21F不锈钢球阀Q41F 蜗轮传动管线球阀Q341Y-16 25 40法兰浮动式系列球阀(气动)Q641F-16不锈钢活接对焊球阀Q61F Q61N Q61M不锈钢球阀Q41F 胀开式双向金属硬密封球阀Q4IY对夹浮动式系列球阀Q71F-16 Q71F三片式焊接硬密封球阀Q61F铸钢球阀Q41F-16C 25C 气动硬密封固定球阀Q647Y-16 25 40三通球阀(丝接)Q15F Q16F三片式法兰硬密封球阀Q41H Q41Y铸钢球阀Q41F-16C 25C 40C 三通法兰球阀Q44F-16 25C P两片式内螺纹连接球阀Q11F不锈钢三片式高压焊接球阀Q61F Q61N Q61HQ61Y铸钢三片式球阀Q41F-16C 25C 气动金属硬密封浮动球阀Q641Y-16 25C/P蜗轮固定式球阀Q347F Q347不锈钢一体高压锻钢球阀Q11F Q11N Q11HQ11Y不锈钢保温球阀BQ41F-16P 25P 固定式球阀Q347F-16 25 40法兰硬密封球阀Q41H Q41Y整体斜面球阀YHQ41F YHQ41NYHQ41M法兰不锈钢球阀Q41F-16P 25P 16r 25r 固定式硬密封球法Q347Y-25C Q347Y-16C一体式变径保温球阀BQ41F不锈钢法兰整体斜面球阀YHQ41F石墨芯球阀Q41M-16C 高压锻钢硬密封法兰球法Q41Y Q341Y-64 100120 220煤粉固定式球阀MQ647Y蜗轮传动斜面球阀YHQ341F YHQ341NYHQ341H碳钢石墨芯球阀Q41M-25C 不锈钢高压球阀Q41Y-25P 40P 64P蜗轮传动浮动式球阀Q371F低温斜面球阀DYHQ41 DYHQ41FDYHQ41H法兰一件铁球阀Q41M-10Z 固定球气动球阀Q647F Q647Y-16 25法兰浮动式球阀Q41F气动斜面球阀YHQ641F YHQ641NYHQ641H不锈钢高温球阀Q41M-25P 固定锻钢高压球阀Q347Y浮动式金属密封球阀Q41H,Q41Y内罗纹斜面球阀YHQ11F丝口球阀Q11M-16Q 夹套保温球阀夹套保冷球阀BQ41F BQ41Y伸缩球阀SQ41F焊接整体斜面球阀YHQ61F YHQ61H不锈钢三通球阀Q45F-16P 25P 保温夹套对夹球阀BQ71F BQ71Y焊接球阀Q61H,Q61Y上装式整体斜面球阀YHQ4S11F一件式法兰球阀Q41F-16P 25P 锻钢固定球阀Q347F Q647F Q947FQ47F固定式球阀Q347F,Q47F,Q947F锻钢球阀Q11F Q11H Q61HQ61Y不锈钢一片式球阀Q11F-16 25P r 蜗轮三通球阀Q45F蜗轮传动浮动球阀Q341F美标锻钢球阀Q61F Q61H Q61Y丝口三通球阀Q14F-16P 25P 四通球阀Q946F-16 25CP抗硫体浮动式球阀KQ341F,Q341F锻钢低温球阀DQ61F DQ61H DQ61Y两片式不锈钢球阀Q41F-16P 16r 25r 三片式卡箍球阀Q81F-10 16 25P/R固定式锻钢抗硫球阀球阀清管阀QGB41 QGB61KQ347F,Q347F蜗轮球阀Q341F-16C 25C 三片式活接对焊不锈钢球阀Q61F-16 25P法兰碳钢轨道球阀Q47Y,Q547Y水电站用球阀SDQ641F广式不锈钢球阀Q41F-16P 25P 不锈钢外螺纹球阀Q21F-16 25P/RV型调节球阀VQ41F保温硬密封球阀BQ341Y BQ341H一件式不锈钢球阀Q11F-16P 25P 三通不锈钢球阀Q14F 1000WOG上装式金属硬密封球阀Q47Y Q47H浆料专用半球球阀FSQ41F不锈钢球阀外罗纹Q21F-16P 25P T型不锈钢三通球阀Q15F Q15Y-16 25不锈钢保温夹套球阀BQ41F。

球阀的结构形式代号

球阀的结构形式代号嘿，朋友！想象一下，你走进一个大型的工厂车间，机器轰鸣，工人们忙碌地穿梭其中。

而在这一片繁忙之中，有一个小小的部件，它看似不起眼，却发挥着至关重要的作用，那就是球阀。

说起球阀，咱们得先聊聊它那独特的结构形式代号。

这就好比是它的“身份证号码”，通过这个代号，我们能迅速了解它的各种特性和用途。

你看，球阀的结构形式代号就像是一个神秘的密码，只有懂得解读的人，才能揭开它背后的奥秘。

比如说，常见的代号 Q41F ，这里的“Q”代表球阀，“4”表示法兰连接，“1”呢，意味着浮动球直通式，而“F”则表示密封面材料是氟塑料。

是不是感觉有点复杂？别担心，让我慢慢给你道来。

就拿我一个在工厂工作的朋友小李来说吧。

有一次，厂里的机器出了故障，大家都急得像热锅上的蚂蚁。

经过一番排查，发现是球阀出了问题。

可面对那一串结构形式代号，好多人都懵了。

这时候，小李站了出来，他可是对球阀的结构形式代号了如指掌。

他看了一眼代号，就迅速判断出问题所在，然后熟练地更换了部件，机器很快又欢快地运转起来了。

大家都对他竖起了大拇指，他笑着说：“这都得益于我平时对球阀结构形式代号的研究啊！”你可能会问，这结构形式代号真的有那么重要吗？那我得反问你一句，要是你在茫茫人海中找不到熟悉的朋友，没有名字这个“代号”，你能轻易找到他吗？球阀的结构形式代号也是一样的道理呀。

不同的结构形式代号，意味着球阀在安装方式、球体运动方式以及密封性能等方面都有所不同。

比如有的球阀是螺纹连接，有的是焊接连接；有的是固定球结构，有的是浮动球结构。

这就像是不同的鞋子，有的适合跑步，有的适合登山，只有选对了，才能走得稳、走得好。

而且，了解球阀的结构形式代号，还能让我们在购买和使用球阀时更加得心应手。

不会因为选错了型号而导致工作延误或者出现安全隐患。

所以说，球阀的结构形式代号可真是个宝贝，咱们得好好掌握它，才能让球阀在各种场合发挥出最大的作用！。

阀门分类和基础知识

阀门和法兰基本知识阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。

用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。

阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动，阀门的工作压力可从1.3х10MPa到1000MPa 的超高压，工作温度从-269℃的超低温到1430℃的高温。

阀门的控制可采用多种传动方式，如手动、电动、液动、气动、蜗轮、电磁动、电磁--液动、电--液动、气--液动、正齿轮、伞齿轮驱动等；可以在压力、温度或其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。

I 阀门的用途阀门是一种管路附件，它是用来改变通路断面和介质流动方向，控制输送介质运动的一种装置，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。

具体讲，阀门有以下几种用途：1.1 截断阀类：接通或截断管路中各段中的介质。

如闸阀、截止阀、球阀、旋塞阀、隔膜阀、蝶阀等。

1.2 调节阀类：调节管路中介质的流量和压力。

如节流阀、调节阀、减压阀、安全阀等。

1.3 分流阀类：改变管路中介质的流动方向，用于分配、分离或混合介质。

如分配阀、三通旋塞阀、三通或四通球阀、疏水阀等。

II 阀门的分类阀门的种类繁多，随着各类成套设备工艺流程和性能的不断改进，阀门种类还在不断增加，但总的来说可分为两大类：2.1 自动阀门依靠介质(液体、气体、蒸汽等) 本身的能力而自行动作的阀门。

如安全阀、止回阀、减压阀、疏水阀、水力控制阀、紧急切断阀、排气阀等。

2.2 驱动阀门借助手动、电动、液动和气动来操纵的阀门。

阀门型号及含义说明之欧阳体创编

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5—— 6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A安全阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动 1电磁-液动 2电-液动 3蜗轮（蜗杆） 4正齿轮 5锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式 4角式 5直流式（三）止回阀结构形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P渗硼钢 X橡胶 N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅 J衬胶 C、P 陶瓷、渗硼钢 W本体材质( 碳化钨硬质合金 ) 6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

正确理解Q14FQ15F内螺纹三通球阀

三片式法兰球阀Q41F三片式法兰球阀

气动三通内螺纹球阀参数结构图

螺纹连接球阀-Q11F螺纹连接球阀

法兰连接三通球阀-Q41F法兰连接三通球阀33页word文档

球阀规格型号的含义

三通球阀

三通球阀-Q44F、Q45F三通球阀

阀门代号表示含义

七种常用电动球阀介绍(含型号、材质、压力、口径)

组合式三通球阀说明书

三通球阀 结构 国标

三通阀门

内螺纹三通球阀

阀门的代号与识别

三通球阀

球阀知识

球阀的结构形式代号

阀门分类和基础知识

阀门型号及含义说明之欧阳体创编

三通球阀结构国标
