如何设置长输管道线路的标志桩

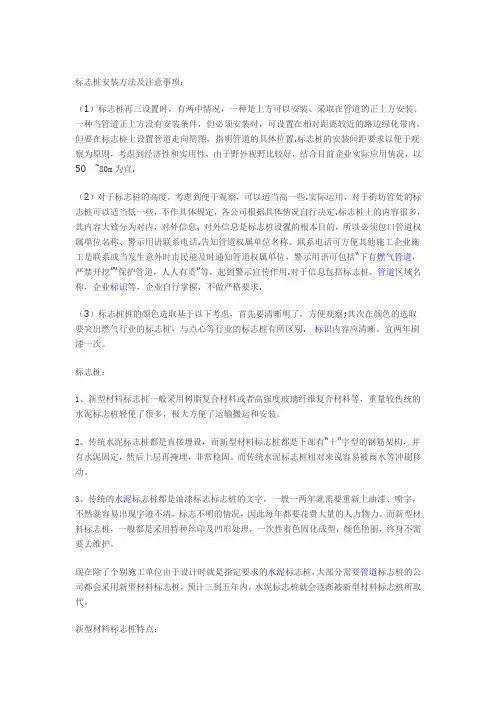

标志桩安装方法及注意事项
标志桩安装方法及注意事项：（1）标志桩再三设置时，有两中情况，一种是上方可以安装、采取在管道的正上方安装、一种当管道正上方没有安装条件，但必须安装时，可设置在相对距离较近的路边绿化带内，但要在标志桩上设置管道走向简图，指明管道的具体位置.标志桩的安装间距要求以便于观察为原则，考虑到经济性和实用性，由于野外视野比较好，结合目前企业实际应用情况，以50~80m为宜.（2）对于标志桩的高度，考虑到便于观察，可以适当高一些.实际运用，对于街坊管处的标志桩可以适当低一些，不作具体规定，各公司根据具体情况自行决定.标志桩上的内容很多，其内容大致分为对内，对外信息，对外信息是标志桩设置的根本目的，所以必须包口管道权属单位名称、警示用语联系电话.告知管道权属单位名称、联系电话可方便其他施工企业施工是联系或当发生意外时市民能及时通知管道权属单位，警示用语可包括“下有燃气管道，严禁开挖”“保护管道，人人有责”等，起到警示宣传作用.对于信息包括标志桩，管道区域名称，企业标识等，企业自行掌握，不做严格要求.（3）标志桩桩的颜色选取基于以下考虑，首先要清晰明了，方便观察;其次在颜色的选取要突出燃气行业的标志桩，与点心等行业的标志桩有所区别.标识内容应清晰。
宜两年刷漆一次。
标志桩：1、新型材料标志桩一般采用树脂复合材料或者高强度玻璃纤维复合材料等，重量较传统的水泥标志桩轻便了很多，极大方便了运输搬运和安装。
2、传统水泥标志桩都是直接埋设，而新型材料标志桩都是下部有“十”字型的钢筋架构，并有水泥固定，然后上层再掩埋，非常稳固。
而传统水泥标志桩相对来说容易被雨水等冲刷移动。
3、传统的水泥标志桩都是油漆标志标志桩的文字，一般一两年就需要重新上油漆、喷字，不然就容易出现字迹不清，标志不明的情况，因此每年都要花费大量的人力物力。
而新型材料标志桩，一般都是采用特种丝印及凹形处理，一次性着色固化成型，颜色艳丽，终身不需要去维护。
现在除了个别施工单位由于设计时就是指定要求的水泥标志桩，大部分需要管道标志桩的公司都会采用新型材料标志桩，预计三到五年内，水泥标志桩就会逐渐被新型材料标志桩所取代。
长输管道地面标识规范,太全了
长输管道地面标识规范，太全了管道地面标识管理规范000011 范围本标准规定了管道地面标识的设置、制作、编号及管理要求。
本标准适用于中国石油管道公司所辖管道地面标识的管理，新建、改扩建管道工程参照执行。
000012 术语和定义2.1地面标识 Surface Mark主要用于管道上方的各种地面标记，包括里程桩、标志桩、转角桩及警示牌等设施。
2.2里程桩/测试桩 Milepost/Test Post主要用于标识油气管道走向、里程的地面标记，每公里设置1个，一般里程桩与测试桩结合设置，分为高桩和低桩两种形式。
2.3标志桩 Marker Peg主要用于标识埋地管道与公路、铁路、河流、隧道、管道、光缆、电缆和地下构筑物等的交叉点（通常设置在交叉点的两侧）、水工、地质灾害保护设施以及管道抢修作业点的地面标记。
2.4转角桩 Turning Point Stake明示管道在水平或纵向转角位置发生方向变化（如弯头或水平转角大于5°）时，确定走向与主要变化参数的地面标记。
2.5警示桩 Warning Pile在两个相邻里程桩之间，按一定距离埋设的用于确认管线走向的地面标记，同时用于管道埋深较浅的沟渠、重载车辆通过未作管道保护涵的道路以及管道经过人口稠密区等特殊地段的地面警示标志。
2.6分界桩 Delimitation Pile明示管道所属行政管理区域分界的标志。
2.7警示牌 Warning Mark在管道穿越大中型河流（山谷）、冲沟、隧道、临近水库及其泄洪区、水渠、人口密集区、地（震）质灾害频发区、地震断裂带、矿山采空区等危险点源明示管道安全防范事项的标志。
2.8阀室标牌 Valve House Sign明示管道线路上各类阀室的标志。
2.9标识带 Mark Belt连续敷设于埋地管道上方，用于防止第三方施工破坏管道而设置的地下标记。
000013 地面标识的管理3.1 管道地面标识的维护与管理实行分级管理、分工负责的管理模式。
电缆标桩设置标准
电缆标桩设置标准一、位置要求1.电缆标桩应设置在电缆线路的起点、终点、交叉点、转弯处及其他需要标注的位置。
2.标桩应设置在电缆线路的正上方，标识清晰、易于识别。
3.标桩应设置在环境开阔、易见的地方，不应被遮挡或破坏。
二、标识内容1.电缆标桩应包含以下标识内容：电缆编号、电缆型号、起点和终点、电缆规格、埋设深度等。
2.标识内容应清晰、简洁，易于理解。
3.标识内容应根据实际情况进行填写，不应有遗漏或错误。
三、材质要求1.电缆标桩应采用耐用、防水的材质制作，如不锈钢、PVC等。
2.标桩的支撑和固定部分应采用金属材质制作，确保标桩的稳定性和耐久性。
3.标桩的其他部分也应符合相关质量标准和环保要求。
四、外观要求1.电缆标桩的外观应简洁、美观，颜色醒目，易于识别。
2.标桩的文字和图案应清晰、简洁，易于理解。
3.标桩的支撑和固定部分应牢固、稳定，不易变形或损坏。
五、埋设深度1.电缆标桩的埋设深度应根据实际情况进行确定，一般不应小于0.8米。
2.在特殊情况下，如需要穿越道路、建筑物等区域，埋设深度应根据实际情况进行加深。
3.埋设深度应符合相关标准和环保要求。
六、安装要求1.电缆标桩的安装应按照相关规定进行施工，确保安装质量和安全性。
2.在安装过程中，应注意保护周围环境和地下管线，避免损坏或影响正常运营。
3.在安装完成后，应对标桩进行检查和测试，确保其正常工作和使用寿命。
七、环保要求1.在制作和安装电缆标桩时，应尽量采用环保材料和技术，减少对环境的影响。
2.在埋设过程中，应注意保护周围环境和地下管线，避免损坏或影响正常运营。
如为长输管道线路三桩完整版
如为长输管道线路三桩集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]《如何设置长输管道线路三桩》1概述为达到管道标识完整和清晰，方便管理,防止第三方破坏和标准化的要求，长输管道需要埋设三桩一牌。
一牌，包括里程桩/阴保测试桩、标志桩(转角桩)桩、警示牌、加密桩/通信标石4类桩。
主要标准和依据如下：⑴《中华人民共和国石油天然气管道保护法》2010年10月1日起施行⑵《管道干线标记设置技术规定》SY/T6064–2011⑶《埋地钢制管道阴极保护技术规范》GB/T21448-20082里程桩2.1里程桩（兼作测试桩）设计图里程桩用于标记输油管道的走向、里程。
测试桩用于监测和测试管道阴极保护参数的地面标识。
一般将里程桩与测试桩合并设置，以下统称里程桩。
里程桩有两类，一是成品钢桩，采用钢制的成品桩，另一类是三角形高桩，采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。
2.2设置原则⑴里程桩应自首站0km起每1km设置1个。
因地面限制无法设置的，可隔桩设置，编号顺延。
⑵里程桩宜设置在距管道中线正上方。
⑶将地面标识设置于指定地点。
在满足可视性和通视性需求及易于长期保留的前提下，除转角桩外，可沿管道方向适当调整间距，兼做里程桩的阴极保护测试桩调整间距不应大于50m。
⑷管道穿跨越铁路、公路、河流及其它管道交叉时,在100m范围内无里程桩（兼作测试桩）时，应增设测试桩。
⑸除转角桩外，多个管道桩体需要在同一地点设置时，应合并设置，按如下顺序优先设置，依次为里程桩、测试桩、标志桩。
⑹桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。
3标志桩3.1标志桩设计图用于标记埋地管道的转向、管道与地面工程（地下隐蔽物）交叉、管理单位交界、管道结构变化（管径、壁厚、防护层）、管道附属设施的地面标记。
包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等。
长输管道标志桩施工方案
长输管道标志桩施工方案1. 引言长输管道是一种用于输送液体、气体或其他物质的大型管道系统。
为了确保长输管道的安全运行，标志桩是一种常见的工程措施，用于标识管道的位置、方向和其他相关信息。
本文档将介绍长输管道标志桩的施工方案，包括施工步骤、施工材料、安全措施等内容。
2. 施工步骤2.1 前期准备在进行长输管道标志桩施工之前，需要进行以下准备工作：•进行现场勘察，确定标志桩的位置和数量。
•编制详细的施工方案，包括桩号、材料规格、施工要求等。
•准备施工所需的材料和设备，包括标志桩、混凝土、铁丝、水泥等。
•安排人员，确保施工过程的顺利进行。
2.2 桩基施工1.根据标志桩的设计要求，在管道沿线进行测量和定位，确定桩位。
2.在桩位附近挖掘标志桩基坑，确保基坑的尺寸符合要求。
3.清理基坑内的杂物和泥沙。
4.在基坑底部铺设一层压实的砂石，厚度约为10厘米。
5.将标志桩放置在基坑中，确保位置准确。
6.混凝土施工，将混凝土倒入基坑中，使标志桩完全埋入混凝土中。
7.等待混凝土凝固和固化。
2.3 标志桩安装1.在标志桩上进行测量，确定标志桩的高度和间距。
2.制作标志桩固定夹具，将夹具安装在标志桩上。
3.根据测量结果和标志桩固定夹具的要求，将标志桩固定夹具固定在混凝土上。
4.将标志桩放入夹具中，确保位置准确。
5.使用铁丝或其他固定材料将标志桩与夹具牢固地连接。
6.检查标志桩的稳定性和牢固性。
2.4 完工清理1.清理施工现场，确保没有残留的材料和设备。
2.对施工过程中产生的垃圾和废弃物进行分类和处理。
3.对标志桩及其固定部件进行最终检查，确保施工质量符合要求。
4.编制施工总结报告，记录施工过程、存在的问题和解决办法。
3. 施工材料在长输管道标志桩的施工过程中，需要使用以下材料：•标志桩：通常由塑料、钢材或混凝土制成。
•混凝土：用于桩基施工，确保标志桩的稳定性。
•铁丝：用于固定标志桩和夹具。
•水泥：用于混凝土施工，增加混凝土的强度和硬度。
管道标志桩(管线标志桩)
RED
管道标志桩安装规定
1、标志桩基础应浇筑混凝土固定， 确保安装稳固。 2、标志桩应垂直安装。
3、该产品符合力学结构原理，抗 弯性强，不易扭曲变形
RED
管道标志桩（管线标志桩）
技术参数 1、拉伸强度≥195Mpa 2、弯曲强度：≥193Mpa 3、材料的吸水率 <0.32% 4、巴氏硬度≥48 5、阻燃性（氧指数法）>42 6、热变形温度≥160℃
RED
管道标志桩
1.标志桩强度高，产品要采用新型不饱和树脂材料。 2.标志桩抗冲击.耐磨损. 耐高温. 耐腐蚀，使用寿命要长。 3.标志桩外表美观，字体图案清晰，警示性明显并可以美化城市环境。 4.标志桩重量轻，便于运输安装，可大大减少劳动力并减轻劳动强度。 5.标志桩防偷盗，合/成材料无回收价值，自然防盗
管道标志桩（管线标志桩）
河北五星电力设备有限公司
生活而无目标 犹如航海之无指南针
RED
管道标志桩
1.标志桩，作为一种标示装置。 起着指点人们重要地带或危险 地带的作用。所以它大体有以 下几个特点： ● 标志桩鲜亮的外观，可以 让人们及时注意发现。 ●多变的样式，可以在任何环 境下使用。 ●良好的材质，可以方便的运 输与安装，且具有较长的使用 寿命。 ●新型标志桩具有一定的防偷 盗能力。 1.标志桩强度高，产品要采用 新型不饱和树脂材料。 2.标志桩抗冲击.耐磨损. 耐高 温. 耐腐蚀，使用寿命要长。 3.标志桩外表美观，字体图案 清晰，警示性明显并可以美化 城市环境。 4.标志桩重量轻，便于运输安 装，可大大减少劳动力并减轻 劳动强度。 5.标志桩防偷盗，合/成材料无 回收价值，自然防盗 标志桩应安装在管道的正上方，当标 志桩用作转角桩时，应安装在转角段 中点的正上方.当管道正上方没有安 装条件时，可设置在相对距离教近的 路边绿化带内，并在标志桩上标明管 桩适意图，标志桩的安装间距宜为 100m.地面平坦、视碍少、管道路由 顺直的情况，标志桩的安装间距可大 于100m.特殊地段，事故多发地段可 以缩短安装间距.，标志桩的正面应 包含警示用语并面向道路。
线路标志桩埋设作业指导书样本
线路标志桩埋设作业指导书样本1 适用范围1.1 本作业指导书适用于埋设铁路线路标志。
1.2 铁路线路埋设的标志是用来表明铁路建筑物及设备的状态或位置以及线路各级管理机构管界等的标志。
线路标志埋设包括公里标、半公里标、曲线标、圆曲线和缓和曲线的始终点标、桥涵标、坡度标及铁路局、工务段、领工区、养路工区和供电段的管界标、线路标桩、道口警标、隐蔽建筑物标、水位标、水准基标、地界标等。
2 作业准备2.1检测工具准备：钢尺、垂球、方尺、经纬仪等。
2.2施工人员准备：对埋设标志桩人员进行技术培训，让其熟练掌握埋设标志桩施工技术，并经《线路及信号标志图集》、《技规》、《线规》相关标志桩埋设内容考试合格者，方准上岗埋设线路标志桩。
2.3运输线路标志桩准备：汽车、单轨小车等。
2.4埋设辅助材料准备：水泥、砂、碎石、铁铲、锄、小桶、抹子等。
3 操作方法3.1线路标志桩的设置3.1.1各种线路标志的设置应符合《技规》、《线规》及铁道部颁发标准图8024、8028《线路及信号标志图集》的规定和设计要求。
3.1.2线路标志应按计算里程方向设在线路左侧。
双线区端须另设线路标志时，应在列车运行方向左侧。
3.1.3 线路标志应埋设在距钢轨头部外侧不小于2m处（警冲标除外）；不超过钢轨顶面的标志，可设在距钢轨头部外侧不小于1.35m处。
在实行机械养护的线路上，埋设在道碴脚附近的标志与道碴清筛机的作业互有干扰，标志的位置应考虑养路机具的要求，一般应尽量设在路肩上距道碴脚较远的地方。
3.2 公里标及半公里标埋设3.2.1公里标分甲、乙、丙三种。
由于标面尺寸不同，甲种公里标可写三位数，乙种公里标可写四位数，丙种公里标可写两位数。
甲、乙两种用于正线，以石料、钢筋混凝土制造；丙种用于岔线，以石料、钢筋混凝土或其它材料制造。
3.2.2公里标安设于整公里的地方，半公里标安设于半公里的地方。
均埋设在计算里程方向的线路左侧，距钢轨头部外侧不小于2m处。
地面标志桩放置要求
江阴天力燃气有限公司燃气管道地面标记桩、标记牌设置要求一、标记桩设置（在非水泥路面）1、桩放置在管位上方，表面要求清洁、字迹清楚，无条件放置可平移，并说明平移距离。
短桩设置在低于40cm绿化带中，长桩设置在高于40cm绿化带或农田中。
2、水平垂直埋设在管道正上方，可见长度内左右偏斜≯2公分。
3、桩顶离地面高度55公分（短桩）或85公分（长桩）偏差≯5公分。
4、桩间距为50m（纵向偏差≯0.15m），与管位中心线偏差≯0.25m。
在管道起点、终点、三通、转角处必须设置标记桩。
5、标记桩上面的电话号码须朝马路放置或人经过时第一时间能看到的方位放置。
二、标记牌设置（在水泥等硬质路面）1、表面要求清洁。
2、在地面固定牢固，必须用不锈钢螺钉固定并不得缺。
3、牌间距为20m（纵向偏差≯0.1m），与管位中心线偏差≯0.25m，在起点、终点、三通、转角处必须设置标记牌。
4、标记牌箭头方向须同气流方向一致。
三通为↑→（或←↑），弯头为（或），预留头为→←。
三、穿越桩放置1、在出入土点须放置标记桩，并在桩上标出出土点、入土点。
2、穿越长度超过50m时，且出入土点离马路边（或河流边）超过5m 的，须在马路外侧2m增加一个标记桩，在河流两侧放置“严禁抛锚”标记牌。
3、穿越马路，须在马路内测放置标记牌，路两端必须放置标记牌，其余标记牌间距为20m，但每条马路不得少于3处标记牌。
四、桩的编号规定采用工程项目编号前6位数字加三位数顺序号组成：如：环山路中压A燃气管道工程（项目编号： A0711109）：A07111XXX(如：A07111001、A07111002、A07111003…)。
采用5cm高红色宋体字写于桩上。
新建工程需在竣工图上注明桩位置及编号，在竣工图左下角分别注明标志桩与标志牌总的数量。
五、桩制造要求桩身为混凝土制，桩身与桩底的钢筋必须连接起来六、其他要求当两根管道平行铺设且水平间距在0.4米至1米时，除在每根管线上方钉相应标记牌或竖标记桩外，需在较短管线的标记牌或标记桩上标记字母“G,Z,D”.其中G代表管线为高压管线、Z代表管线为中压管线、D代表管线为低压管线。
电缆标志桩铺设怎么铺设好
电缆标志桩怎么铺设好对于我们做建设的来说，电缆标志桩的铺设非常重要，但是对于该怎样铺设，确是一件非常头疼的事情，因为会受到很多的阻碍。
那么这些问题该怎么解决呢。
河北合诺电力小编来总结以下几点：1、做好参考要求。
要求有“电力电缆严禁挖掘”、“高压危险”字样和电缆走向和类型标志，可参考电缆施工图纸要求标识牌现场布置埋深要求：人行道时电缆标志板应与地面保持水平。
草坪地时高出地面5CM。
2、电缆通道直线段电缆标志桩、板每隔15米埋设1块标志桩。
埋设电缆每个转角处应根据相应符号埋设1块电缆标志桩。
电缆中间每处接头都应埋设1块电缆中间头标志桩。
3、电缆交叉、转弯处每隔5-10米装设标识牌，电缆进出工井、隧道及建筑物时，应在出口两侧装设标识牌。
其中电缆标志桩中的（1）里程桩里程桩用于标记管道的走向、里程。
设置在管道中线正上方，自首站起每1km设置1个，可标注管道名称、管道输送介质、管道里程、管理单位、联系电话。
(2) 标志桩标志桩用于标记埋地管道的转向、管道与地面工程（地下隐蔽物）交叉、管理单位交界、管道结构变化（管径、壁厚、防护层）、管道附属设施。
包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等。
(3) 加密桩加密桩设置在两个相邻的里程桩之间，按一定的距离埋设用于确认管线走向、管道埋深较浅的沟渠、重载车辆通过未做管道保护涵的道路、管道经过人口稠密区等特殊地段。
(4)警示牌警示牌分为单柱式及双柱式，用于标记高风险地区或高后果区管道安全防范事项的地面警示标识，设置在管道穿越大中型河流、公路、铁路、隧道、临近水库及泄洪区、水渠、人口密集区、自然与地质灾害频发区、采空区、第三方施工活动频繁区等地段。
综上来说，电缆标志桩怎么铺设好，小编总价如下：标志桩铺设规范：准备工作→挖坑→回填土→埋标桩→水平敷设→垂直敷设→标志桩埋设测验埋深要求：人行道时电缆标志板应与地面保持水平。
管线标志桩施工方案
管线标志桩施工方案1. 引言管线标志桩是用于标识地下管道位置和类型的设施。
它们对于维护和管理地下管线具有重要作用。
本文档旨在介绍管线标志桩施工方案，包括施工的步骤、材料和方法。
2. 施工步骤2.1 方案设计在开始施工之前，我们需要进行方案设计。
方案设计包括标志桩的布置方案、尺寸和材料选型。
我们需要考虑管道的类型、位置和土地使用等因素，确保标志桩的设置合理且符合规定。
2.2 现场准备在施工现场，我们需要进行必要的准备工作。
这包括清理施工区域、确保设备和材料的到位，以及保障工人的安全。
2.3 标志桩安装安装标志桩是整个施工过程中的关键步骤。
以下是标志桩安装的主要步骤：1.确定标志桩的位置：根据方案设计，确定标志桩的位置。
使用量具和测量工具来确保定位的准确性。
2.准备施工设备：准备好必要的设备和工具，如挖掘机、钢筋切割机和焊接设备等。
确保设备的正常工作状态。
3.挖掘坑槽：在标志桩位置挖掘适当大小的坑槽。
确保坑槽的深度和宽度符合设计要求。
4.安装标志桩：将标志桩放置在准备好的坑槽中。
确保标志桩垂直，并使用土工材料或水泥混凝土将其固定在地面上。
5.检查和调整：检查标志桩是否垂直并处于正确的位置。
如有必要，进行调整。
使用测量工具确保标志桩的准确性。
2.4 施工完工标志桩的施工完成后，我们需要进行必要的完工工作。
这包括清理施工现场、检查标志桩的质量和可靠性，并进行相关记录。
3. 施工材料和工具在管线标志桩施工中，我们需要使用一些特定的材料和工具。
以下是一些常见的材料和工具：•材料：–标志桩：通常使用耐候钢或混凝土制作。
–水泥混凝土：用于固定标志桩。
–土工材料：用于填充坑槽和固定标志桩。
•工具：–挖掘机：用于挖掘坑槽。
–测量工具：如量具和测距仪等，用于确定标志桩的位置和尺寸。
–钢筋切割机：用于调整标志桩的长度。
–焊接设备：用于在需要的情况下将标志桩连接起来。
4. 安全注意事项在进行管线标志桩施工时，我们需要重视工人的安全。
如何设置长输管道线路三桩
如何设置长输管道线路三桩1 概述为达到管道标识完整和清晰，方便管理,防止第三方破坏和标准化的要求，长输管道需要埋设三桩一牌。
线路三桩一牌，包括里程桩/阴保测试桩、标志桩(转角桩)桩、警示牌、加密桩/通信标石4类桩。
主要标准和依据如下：⑴《中华人民共和国石油天然气管道保护法》2010年10月1日起施行⑵《管道干线标记设置技术规定》SY/T 6064 – 2011⑶《埋地钢制管道阴极保护技术规范》GB/T 21448-20082 里程桩2.1 里程桩（兼作测试桩）设计图里程桩用于标记输油管道的走向、里程。
测试桩用于监测和测试管道阴极保护参数的地面标识。
一般将里程桩与测试桩合并设置，以下统称里程桩。
里程桩有两类，一是成品钢桩，采用钢制的成品桩，另一类是三角形高桩，采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。
2.2 设置原则⑴里程桩应自首站0km起每1km设置1个。
因地面限制无法设置的，可隔桩设置，编号顺延。
⑵里程桩宜设置在距管道中线正上方。
⑶将地面标识设置于指定地点。
在满足可视性和通视性需求及易于长期保留的前提下，除转角桩外，可沿管道方向适当调整间距，兼做里程桩的阴极保护测试桩调整间距不应大于50m。
⑷管道穿跨越铁路、公路、河流及其它管道交叉时,在100m范围内无里程桩（兼作测试桩）时，应增设测试桩。
⑸除转角桩外，多个管道桩体需要在同一地点设置时，应合并设置，按如下顺序优先设置，依次为里程桩、测试桩、标志桩。
⑹桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。
3 标志桩3.1 标志桩设计图用于标记埋地管道的转向、管道与地面工程（地下隐蔽物）交叉、管理单位交界、管道结构变化（管径、壁厚、防护层）、管道附属设施的地面标记。
包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等。
采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。
天然气长输管道测试桩及里程桩安装
③铝热焊时，应戴护目镜、手套、防止火光灼目。
二、里程桩及警示桩安装
1、里程与警示桩安装前应对桩的标识内容和安装位置与设计图纸相复核。 2、根据设计图纸用全站仪测量实际位置，保证准确。
3、警示桩应尽可能的安装在视线明显的位置。
编制：
审核：
审批：
长输管线工序指导书
工序号：16 工序名称:三桩安装
第 2 页 共 2页
内容：
4、桩的埋设应保证座落在密实的地基上，以免日后下沉歪斜。
5、桩上的标识朝向应符合设计要求。 6、填写管道里程桩、标志桩埋设记录
编制：审核：审批： Nhomakorabea①安装前应根据施工图纸提供的测试桩位置，推算设置到实际焊口上、并测出
距最近的转角桩的距离、方向等数据，在测试桩标牌上注明桩的类型、编号、里程。
②用全站仪测量出桩间距离，误差不大于 1.0 米。 ③测试桩的测试导线与管道外壁连接采用铝热焊接法，具体如下：
⑴ 将焊接处管道顶部的防腐层割开 100×80mm，将其清理干净，打磨到金属 光泽。
长输管线工序指导书
工序号：16 工序名称:三桩安装
第 1 页 共 2页
内容：
一、测试桩安装
1、测试桩准备 ①施工前检查甲方供货的阴极保护测试桩，检查外观尺寸及内部结构是否完好，
接线是否牢固。若产品本身带引线，应检查引线、绝缘层等项目是否符合图纸要求。
②施工前应熟悉图纸规定的不同地段测试桩的类型。
2、测试桩安装
⑵ 打磨后将管道表面清洁干燥，并预热至 1000C。
⑶ 按铝热焊接操作说明装焊模、焊剂、放置点火器具，接好电池盒引线并点
火焊接。焊后 3 分钟可取下模具，打掉焊渣，检查焊点是否牢固。
⑷ 焊接处采用和管道补伤相同的材料防腐，并将测试导线固定，顺管沟壁引
输电线路标志牌使用规范
输电线路标志牌使用规范一、总则1、输电线路的杆塔上必须装设线路名称、杆号牌以及必要的安全、保护等标志；电缆终端和电缆井内的电缆本体上必须绑扎电缆标识牌；电缆终端头处必须装设电缆线路标志牌。
2、同塔双回、多回线路的每基杆塔上除悬挂线路名称、杆号牌外，还必须加色标标志，导线横担处必须悬挂相应的横担色标牌。
3、所有耐张杆塔、分支杆塔、换位杆塔及其前后各一基杆塔上，均应有明显的相位标志。
4、标志牌安装的位置应正确、醒目，杆塔上一般设在4号腿处（面向大号侧），跨越公路的两侧杆塔则应设在面向公路一侧；电缆线路标志牌固定于电缆终端构架的易见侧；电缆标识牌绑扎在电缆终端和电缆井内的电缆本体的易见侧；直埋电缆在直线段每隔100m处、电缆接头处应设置明显的电缆线路标志桩。
5、杆号牌及相色牌杆塔上的悬挂位置：110kV及以上线路悬挂高度距地面5—12m，110kV 以下距地面高度不低于2.5m。
横担色标牌悬挂于导线横担处。
6、“禁止攀登高压危险”牌固定于杆塔的爬梯上，其他各类禁止牌如禁止放风筝牌等固定于杆塔身部易发现的部位，牌底边距地面高1.5—3.0m。
7、标志牌应采用坚固耐用的材料制作，如搪瓷板，金属板和阻燃的塑料板等。
标桩采用方柱混凝土或石质材料。
二、各类标志说明1、禁止标志牌1.1禁止标志牌的基本形式是一长方形衬底牌，上方是圆形带斜杠的禁止标志，下方为矩形补充标志，图形上、下间隙、左右间隙相等。
1.2禁止标志牌长方形衬底色为白色，圆形斜杠为红色，禁止标志为黑色，补充标志为红底黑字、黑体字。
1.3禁止标志牌的制图标准及参数（单位：mm）参数种类 A B A1 D（B1）D1 C35—110kV 400 320 92 244 195 19220—500kV 500 400 115 305 244 241.4禁止标志牌范例2、杆号牌2.1杆号牌基本形式为一长方形衬底牌。
2.2杆号牌底色为线路色标，线路名称及杆号字体颜色与底色对比度要大。
管立得桩号设置
管立得桩号设置
管立桩号设置是指在工程测量中，为了确定管线的位置、长度和方向等信息，需要对管线进行标定，即给每根管道设立一个桩号。
桩号是管线上的一个固定点，用于标示管线的位置。
管立桩号设置一般遵循以下原则：
1. 确定基准点：选择一个具有固定位置和高程的基准点，作为整个管线桩号的起点，一般选择工程起始点或具有较高可视度的位置作为基准点。
2. 指定单位：确定桩号的单位，通常使用米作为单位。
3. 确定桩号进退方向：确定桩号递增的方向，一般沿着管线的正方向（一般为起点指向终点）递增。
4. 桩号设置规则：根据工程需要，确定桩号的设置规则，例如可以按照每隔一定距离设置一个桩号，或者在重要位置进行设置桩号。
5. 桩号标示：采用专用的标示牌或者标志物进行桩号的标示，标示牌上一般标注桩号数值和管线的名称。
总结来说，管立桩号设置是为了标示管线的位置和长度，需要选择基准点、确定单位、进退方向以及依据一定的规则进行桩号的设置，并通过标示牌进行标示。
管线设置转角桩、里程桩标准依据
管线设置转角桩、里程桩标准依据管线设置转角桩、里程桩标准依据主要是为了在管线建设和维护过程中确保工程质量、提供准确的测量数据以及方便管理工作。
以下是一份关于管线设置转角桩、里程桩标准依据的详细介绍。
一、标准定义：1. 转角桩：用于标明管线走向变化的地点，并提供测量桩号、坐标等相关信息的桩。
2. 里程桩：用于标明管线上固定距离的地点，并提供测量桩号、坐标等相关信息的桩。
二、标准依据：1.国家有关标准：根据国家有关标准，制定转角桩、里程桩标准，并参照国家测绘标准进行测量。
2.工程设计图纸：根据工程设计图纸进行设置转角桩、里程桩，确保标准符合设计要求。
三、设置原则：1.转角桩设置原则：（1）在管线转角处设置，包括平面转角、垂直转角等；（2）转角桩之间的距离应符合相关技术规范的要求；（3）转角桩应设置在地面或地下易于辨认的位置。
2.里程桩设置原则：（1）里程桩应按照规定的间距进行设置，通常为100米、200米等；（2）里程桩应设置在管线附近地面上，便于测量和管理；（3）里程桩应设置在明显的地标上，便于识别和定位。
四、设置方法：1.转角桩设置方法：（1）确定转角桩的位置和数量，按照工程设计要求确定；（2）在地面上挖掘合适的坑，放入桩基，将转角桩固定在桩基上；（3）设置桩顶标志，包括桩号、坐标、标志颜色等，以便进行测量和标志管线走向变化点。
2.里程桩设置方法：（1）根据里程间距确定里程桩的位置和数量；（2）在地面上挖掘合适的坑，放入桩基，将里程桩固定在桩基上；（3）设置桩顶标志，包括桩号、坐标、标志颜色等，以便进行测量和标志管线的距离。
五、标志要求：1.转角桩标志要求：（1）转角桩顶标志应标明桩号、坐标等信息；（2）标志颜色应醒目且持久，不易褪色；（3）标志应与管线走向垂直，并能清晰表明管线走向的变化。
2.里程桩标志要求：（1）里程桩顶标志应标明桩号、坐标等信息；（2）标志颜色应醒目且持久，不易褪色；（3）标志应与管线垂直，并能清晰表明距离的变化。
(完整版)标志桩相关规范
3.1 标志桩3.1.1 高压和超高压管道（P＞1.6MPa）必须设置标志桩.3.1.2 其他压力级制管道可设置标志桩.3.1.3 标志桩宜采用塑料或其他非金属符合材料.3.1.4 标志桩设置的位置和间距应符合下列规定:1 标志桩应安装在管道的正上方，当标志桩用作转角桩时，应安装在转角段中点的正上方.当管道正上方没有安装条件时，可设置在相对距离教近的路边绿化带内，并在标志桩上标明管桩适意图可如下所示.2 全封闭禁入道路不得设置标志桩.3 标志桩的安装间距宜为100m.地面平坦、视碍少、管道路由顺直的情况，标志桩的安装间距可大于100m.特殊地段，事故多发地段可以缩短安装间距.4 标志桩的正面应包含警示用语并面向道路.3.1.5 标志桩的形状应符合下列规定:1 高压和超高压管道标志桩应为立方体，由桩和桩帽组成.2 其他压力级制管道标志桩应为三角形柱体.3.1.6 标志桩的尺寸可按以下规定选取.1 立方体标志桩的尺寸为150mm×150mm× 1000mm.2 等边三角形柱体标志桩的尺寸为b×h: 150mm× 1000mm.3.1.7 标志桩的内容必须包含管道权属单位名称、警示用语、联系电话。
3.1.8 标志桩的内容可包括标志桩编号、压力管道使用登记编号、管道区域名称、企业标识等。
3.1.9 标志桩的颜色应符合下列规定：1 标志桩的基色应为白色。
标志桩上的文字和数字应为红色。
2 标志桩的顶部应为橙黄色（Y100M70）。
高度为50mm。
3 橙黄色的下端应有20mm高度的反光带。
4 当标志桩用作转角桩时，应在标志桩顶部用箭头示意。
箭头的颜色应为绿色。
3.1.10 标志桩的安装应符合下列规定：1 标志桩基础应浇筑混凝土固定，确保安装稳固。
2 标志桩应垂直安装。
长输管线管道标识桩安装技术交底记录
（1）工艺流程
材料检验→GPS定位→开挖标识桩埋坑→确认埋坑深度→标识桩入坑→确认标识桩字面朝向→确认标识桩预留长度→确认标识桩垂直度→标识桩埋坑回填→标识桩周围土层压实→向标识桩内灌沙
（2）标识桩安装前先确认字样是否清晰，规格是否符合要求，中线桩、井室桩、拐点桩长1200mm，边界桩长1000mm。
2.1 PVC标识桩、铁锹、GPS、钢卷尺、吊锤、螺丝刀等。
2.2标识桩由厂家统一制作，材质为PVC.
2.3标识桩安装前应进行检查验收桩子质量，表面应光滑、平整，无缺棱掉角，中线桩、井室桩、拐点桩120mm×120mm×1200mm×3mm；边界桩120mm×120mm×1000mm×3mm，尺寸允许偏差为±10mm。字样涂刷应均匀一致，字样清晰无模糊现象。
技术负责人
交底人
接受交底人
（3）GPS定位应依据设计蓝图里程进行定位，确保中线桩安装位置位于管道正上方，边界桩紧邻征地边线内侧，拐点标识桩应设置在每个转角转折管段的中点处，井室桩安装在管道上方，紧邻井室。边界桩每侧50m一根，两侧安装，中线桩、井室桩、拐点桩根据附表里程号进行定位安装。
（4）埋坑挖深应满足标识桩安装要求，中线桩、井室桩、拐点桩埋深800mm，预留400mm，边界桩埋深800mm，预留200mm。埋坑深度确认使用钢卷尺进行测量，埋坑深度≥800mm。
（5）标识桩入坑时应垂直摆放。
（6）安装标识桩时注意字样朝向统一，其中，中线桩、井室桩、拐点桩“里程桩号面”朝向逆水流方向安装；“边线桩”字样朝向管道安装。
（7）管道入坑后测量标识桩所预留的长度，中线桩、井室桩、拐点桩预留400mm，边界桩预留200mm。
（8）使用吊锤测量标识桩垂直度。
（9）标识桩埋坑回填，回填时严禁向其坑内掩埋腐蚀性等杂物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设置穿越桩：
●管道穿越高速公路、一级、二级公路 及穿越长度大于40m（含40m）的三级、四 级公路时，应在公路一侧设置穿越桩（另一 侧设警示牌）。设置位置为公路排水沟边缘 以外1m处或高速公路围栏以外。
●管道穿越三级、四级公路时，应在公 路一侧设置穿越桩（未设警示牌时）。设置 位置为管道上游的公路排水沟外边缘以外1m 处，无边沟时，设置在距路边缘2m处。 ⑻ 当管道穿越河流、渠道时，按下列要
属设施，设施桩应设置在所标识物体的正上 方。 ⑷在不同管理单位之间设置界桩。 ⑸桩体宜设置在路边、田埂、堤坝等空
旷荒地处，减少对土地使用和农耕机械作业
的影响。
⑹管道穿越铁路时，应在铁路一侧设置 穿越桩（另一侧设警示牌）。穿越桩设置在 铁路用地边界线外2m处管道中心线的正上方。 ⑺当管道穿跨越公路时，应按下列要求
求设置穿越桩：
●管道穿越河流、渠道长度大于40m （含40m）时，应在其一侧设置穿越桩（另 一侧堤上设警示牌）。设置位置在河流、渠 道堤坝坡脚处或距岸边3m-10m处的稳定位
置；
●管道穿越河流、渠道长度小于40m时， 应至少在其一侧设置穿越桩（未设警示牌 时）。设置位置在管道上游的河流、渠道堤 坝坡脚处或距岸边3m-10m处的稳定位置。
如何设置长输管道线路的标志桩
1、标志桩设计图
用于标记埋地管道的转向、管道与地面工程（地
下隐蔽物）交叉、管理单位交界、管道结构变化（管
径、壁厚、防护层）、管道附属设施的地面标记。包 括穿（跨）越桩（河流、公路、铁路、隧道）、交叉 桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、 设施桩等。 采用混凝土预制或复合材料（树脂+高强度玻璃
/
纤维）成桩
2、设置原则
⑴转角桩位置不可随意移动。当无法设置转角桩 时，如位于池塘中间时，应在进出池塘附近管道正上
方分别设置一个转角桩，并均在顶部标明走向指向应
设转角桩的位置和距此桩的距离。
⑵埋地管道与其它地下构筑物（如电缆、光缆、
其它管道等）交叉，交叉桩应设置在交叉点正上方。
⑶标识固定墩、埋地绝缘接头及其它附
