水稳设计配合比

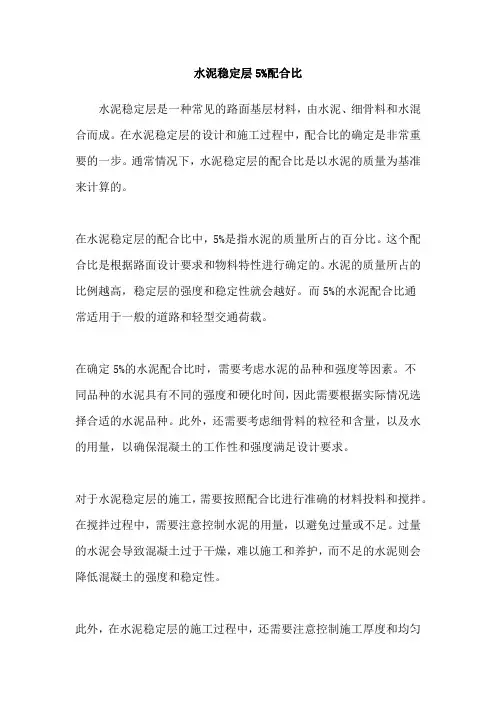

5%水泥稳定碎石配合比设计说明

一、设计依据

1、JTG E42-2005 《公路工程集料试验规程》

2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》

3、JTJ 034-2000 《公路路面基层施工技术规范》

二、设计要求

1、等外公路路面基层；

2、水泥剂量5%；

3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。

三、原材料说明

1、水泥：

P.O 42.5普通硅酸盐水泥；

2、碎石：

经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为13.7%;

3、水：日常生活用水。

四、配合比设计步骤

1、确定水泥剂量的掺配范围

依据设计要求，水泥剂量为5%。

2、确定最大干密度和最佳含水率

将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）

5%水泥稳定碎石混合料击实试验结果

3、测定7天无侧限抗压强度

1）计算各材料的用量

按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0：

m0=ρd V(1+ωopt)K=2.31×2650.7×(1+5.4%)×98%=6324.7 g

考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g

每个试件的干料总质量：m1=m0'/(1+ωopt)= 6387.9/(1+5.4%)=6060.7 g

每个试件中水泥质量：m2=m1×α/(1+α)=6069.7×5%/(1+5%)=288.6 g

每个试件中干土质量：m3=m1-m2=6060.7-288.6=5772.1 g

每个试件中的加水量：mw=（m2+m3)×ωopt=(288.6+5772.1)×5.4%=327.3 g 故配制单个5%水泥剂量的试件各材料的用量为：

水泥：m2= 288.6 g

水：mw=327.3 g

碎石：G=5772.1×65%=3751.9g

石屑：G屑=5772.1×35%= 2020.2 g

2）制备试件

按上述材料用量制做试件，进行标准养生。

3）无侧限抗压强度试验

按JTG E51-2009《公路工程无机结合料稳定材料试验规程》中无机结合料稳定材料无侧限抗压强度试验方法（T0805-1994）测定无侧限抗压强度，其结果如下表（详细见后附表）。拟用于等外公路路面基层，故Za参照二级公路1.282。

5%水泥稳定碎石混合料无侧限抗压强度试验结果

五、确定试验室配合比

经试验7天无侧限抗压强度满足设计要求。故按上述击实结果计算每立方米各材料用量。由击实得最大干密度为2310kg/m3，每立方米材料的干料质量为2310kg，

故每立方米水泥质量为 2310×5%÷（1+5%）=110kg，

每立方米干土质量为 2310-110=2200kg

每立方米大碎石质量为 2200×65%=1430kg

每立方米石屑质量为 2200×35%=770kg

每立方米水质量为 2310×5.4%=124.7kg

故确定试验室配合比为水泥∶碎石∶石屑∶水=110∶1430∶770∶793∶124.7。
