镀锌铁皮锌镀层厚度的测定PPT下载1
Zn ＋ 2HCl ＝ ZnCl2＋ H2↑ Fe ＋ 2HCl ＝ FeCl2＋ H2↑
ZnCl2＋4NaOH ＝ Na2ZnO2＋2NaCl ＋2H2O FeCl2＋2NaOH ＝ Fe(OH)2 ↓+ 2NaCl
4Fe(OH)2+ O2 + 2H2O = 4Fe(OH)3 2Fe(OH)3 = Fe2O3 + 3H2O
❖
3.在施工全过程中，严格按照经招标 人及监 理工程 师批准 的“施 工组织 设计” 进行工 程的质 量管理 。在分 包单位 “自检 ”和总 承包专 检的基 础上， 接受监 理工程 师的验 收和检 查，并 按照监 理工程 师的要 求，予 以整改 。
❖
、4.贯彻总包单位已建立的质量控制 、检查 、管理 制度， 并据此 对各分 包施工 单位予 以检控 ，确保 产品达 到优良 。总承 包对整 个工程 产品质 量负有 最终责 任，任 何分包 单位工 作的失 职、失 误造成 的严重 后果， 招标人 只认总 承包方 ，因而 总承包 方必须 杜绝现 场施工 分包单 位不服 从总承 包方和 监理工 程师监 理的不 正常现 象。
3、将镀锌铁皮A放入烧杯中，加入约40mL 6mol·L-1盐酸。反应时用玻璃棒小心翻动镀锌铁皮， 使铁皮两边锌镀层都充分反应.锌在酸中完全溶解后， 产生氢气的速率显著变慢，准确判断锌完全反应是 本实验最重要的一环。若判断过早则会使锌不完全 溶解；若过迟会使铁部分溶解，都会增加实验误差。
4、反应后从酸液中取出的铁皮应先用蒸馏水冲洗， 再用滤纸吸干，然后加热烘干(将铁片放在石棉网上， 用酒精灯小火烘干 )，冷却后用电子天平称量。 5、分别用B、C重复进行实验步骤3、4。
析氢腐蚀 吸氧腐蚀
如何测定镀锌层厚度和镀锌量？
镀锌铁皮锌镀层厚度的测定 完整版课件

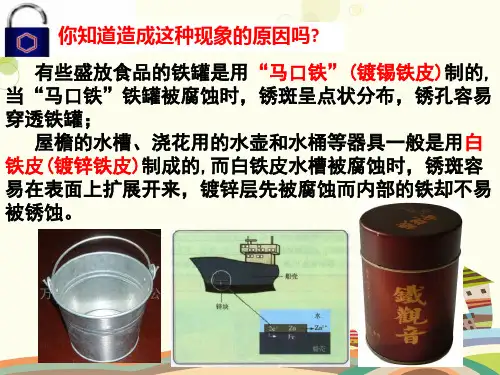

你知道造成这种现象的原因吗?
有些盛放食品的铁罐是用“马口铁”(镀锡铁皮)制的, 当“马口铁”铁罐被腐蚀时，锈斑呈点状分布，锈孔容易 穿透铁罐；
屋檐的水槽、浇花用的水壶和水桶等器具一般是用白 铁皮(镀锌铁皮)制成的,而白铁皮水槽被腐蚀时，锈斑容 易在表面上扩展开来，镀锌层先被腐蚀而内部的铁却不易 被锈蚀。
电子天平、烧杯、镊子、直尺（精密度为1mm） 1:4的硫酸、酒精灯、三脚架、石棉网、 滤纸等。
实验步骤
取样
(5cm×5cm)
称量
溶解
洗涤、烘干
称量
数据处理
实验现象
镀锌铁片在H2SO4中产生H2的速率由快迅速转慢
操作要点
1、镀锌铁片反应前后质量的精确测量与读数。 2、锌在稀硫酸中完全溶解后，产生氢气显著变慢，准确判
3、要及时记录数据：数据对定量分析实验是至关重要 的。如果前面有任何一处数据忘记记录，都会使后续 实验丧失意义。
【例1】某同学测定镀锌铁皮中锌镀层的厚度，实验步骤如下。 （1）测量三块镀锌铁皮的长度与宽度，记录数据。 （2）用电子天平分别称量三块镀锌铁皮的质量。 （3）将镀锌铁皮放入烧杯中，加入硫酸。反应时用玻璃棒
方案3.将一定质量的镀锌铁皮投入到足量的盐酸溶液中 ，使其完全溶解，再在所得溶液中加入过量的NaOH溶液 ，过滤、洗涤、烘干、灼烧沉淀，最后称量。
Zn ＋ 2HCl ＝ ZnCl2＋ H2↑ Fe ＋ 2HCl ＝ FeCl2＋ H2↑
ZnCl2＋4NaOH ＝ Na2ZnO2＋2NaCl ＋2H2O FeCl2＋2NaOH ＝ Fe(OH)2 ↓+ 2NaCl
4Fe(OH)2+ O2 + 2H2O = 4Fe(OH)3 2Fe(OH)3 = Fe2O3 + 3H2O
有些盛放食品的铁罐是用“马口铁”(镀锡铁皮)制的, 当“马口铁”铁罐被腐蚀时，锈斑呈点状分布，锈孔容易 穿透铁罐；
屋檐的水槽、浇花用的水壶和水桶等器具一般是用白 铁皮(镀锌铁皮)制成的,而白铁皮水槽被腐蚀时，锈斑容 易在表面上扩展开来，镀锌层先被腐蚀而内部的铁却不易 被锈蚀。
电子天平、烧杯、镊子、直尺（精密度为1mm） 1:4的硫酸、酒精灯、三脚架、石棉网、 滤纸等。
实验步骤
取样
(5cm×5cm)
称量
溶解
洗涤、烘干
称量
数据处理
实验现象
镀锌铁片在H2SO4中产生H2的速率由快迅速转慢
操作要点
1、镀锌铁片反应前后质量的精确测量与读数。 2、锌在稀硫酸中完全溶解后，产生氢气显著变慢，准确判
3、要及时记录数据：数据对定量分析实验是至关重要 的。如果前面有任何一处数据忘记记录，都会使后续 实验丧失意义。
【例1】某同学测定镀锌铁皮中锌镀层的厚度，实验步骤如下。 （1）测量三块镀锌铁皮的长度与宽度，记录数据。 （2）用电子天平分别称量三块镀锌铁皮的质量。 （3）将镀锌铁皮放入烧杯中，加入硫酸。反应时用玻璃棒
方案3.将一定质量的镀锌铁皮投入到足量的盐酸溶液中 ，使其完全溶解，再在所得溶液中加入过量的NaOH溶液 ，过滤、洗涤、烘干、灼烧沉淀，最后称量。
Zn ＋ 2HCl ＝ ZnCl2＋ H2↑ Fe ＋ 2HCl ＝ FeCl2＋ H2↑
ZnCl2＋4NaOH ＝ Na2ZnO2＋2NaCl ＋2H2O FeCl2＋2NaOH ＝ Fe(OH)2 ↓+ 2NaCl
4Fe(OH)2+ O2 + 2H2O = 4Fe(OH)3 2Fe(OH)3 = Fe2O3 + 3H2O
镀锌铁皮锌镀层厚度的测定PPT教学课件
2、锌在酸中完全溶解后，产生氢气的速率显著变 慢，准确判断锌完全反应是本实验最重要的一 环。若判断过早则会使锌不完全溶解；若过迟 会使铁部分溶解，都会增加实验误差。
3、镀锌铁皮反应前后质量的精确测量与读数，反 应后从酸液中取出的铁皮应先用蒸馏水冲洗， 再用滤纸吸干，然后加热烘干，冷却后称量。
注意事项
款的存储需要。
保值储蓄
前提条件：通货膨胀时 对象： 三年以上的定期存款 目的： 吸引大量存款，支援国家建设 个人收益： 利息 + 保值贴补额 保值贴补额： 物价上涨幅度－利息 特点： 间歇性
想一想：物价变动对银行实 行保值储蓄会产生什么影响？
当前银行各种存款形式的利率
你知道吗？
整存整取
存期 利率 三个月 1.98% 半年 2.43% 一年 2.79% 二年 3.33% 三年 3.96% 五年 4.41%
这说明了？
4、公民个人存款储蓄的重大作用
作用1：为国家积累资金，支援现 代化建设
储蓄积累社会资金，支持生产； 生产发展又促进了公民生活的改善， 又增加了储蓄存款的储源。所以，这 种良性循环既有利于公民个人，又有 利于国家积累资金，支援现代化建设。 （利国利民）
中国人民银行关于银行存 款利率的调整对居民的储 蓄行为及流通中货币量带 来什么影响？
数 镀锌铁皮
据 记
反应前
录 反应后
质量(g) 9.755 9.505
面积(mm2) 2500
厚度(mm) 0.475 0.461
数 锌镀层厚度 依据 h =△m/(2ρS)(锌的密度ρ=7.14g/cm3)
据 (mm) h =(9.755－ 9.505)/(2×7.14×
处
10-3×2500)=0.007mm
3、镀锌铁皮反应前后质量的精确测量与读数，反 应后从酸液中取出的铁皮应先用蒸馏水冲洗， 再用滤纸吸干，然后加热烘干，冷却后称量。
注意事项
款的存储需要。
保值储蓄
前提条件：通货膨胀时 对象： 三年以上的定期存款 目的： 吸引大量存款，支援国家建设 个人收益： 利息 + 保值贴补额 保值贴补额： 物价上涨幅度－利息 特点： 间歇性
想一想：物价变动对银行实 行保值储蓄会产生什么影响？
当前银行各种存款形式的利率
你知道吗？
整存整取
存期 利率 三个月 1.98% 半年 2.43% 一年 2.79% 二年 3.33% 三年 3.96% 五年 4.41%
这说明了？
4、公民个人存款储蓄的重大作用
作用1：为国家积累资金，支援现 代化建设
储蓄积累社会资金，支持生产； 生产发展又促进了公民生活的改善， 又增加了储蓄存款的储源。所以，这 种良性循环既有利于公民个人，又有 利于国家积累资金，支援现代化建设。 （利国利民）
中国人民银行关于银行存 款利率的调整对居民的储 蓄行为及流通中货币量带 来什么影响？
数 镀锌铁皮
据 记
反应前
录 反应后
质量(g) 9.755 9.505
面积(mm2) 2500
厚度(mm) 0.475 0.461
数 锌镀层厚度 依据 h =△m/(2ρS)(锌的密度ρ=7.14g/cm3)
据 (mm) h =(9.755－ 9.505)/(2×7.14×
处
10-3×2500)=0.007mm
镀锌铁皮镀锌层厚度的测定PPT培训课件
确保建筑物的镀锌屋顶符合相关标准和规定，提高其耐腐蚀性能和 使用寿命。
方法
采用电涡流法进行镀锌层厚度的测定，利用探头在屋顶表面产生电 涡流，根据电涡流的分布和强度计算出镀锌层的厚度。
结果
经过测定，该建筑物的镀锌屋顶的镀锌层厚度符合标准要求，有效地 提高了屋顶的耐腐蚀性能和使用寿命。
案例二：某汽车零部件的镀锌层厚度测定
镀锌铁皮的应用
01
02
03
建筑领域
镀锌铁皮可用于制造屋顶、 墙面板等，其优良的防腐 蚀性能可延长建筑的使用 寿命。
家电领域
镀锌铁皮可用于制造冰箱、 洗衣机等家电产品的外壳， 提高产品的防腐蚀和美观 度。
汽车领域
镀锌铁皮可用于制造汽车 车身、车架等部位，提高 汽车防腐蚀性能和安全性。
02
镀锌铁皮镀锌层厚度测 定的基础知识
03
测定镀锌层厚度的方法
机械测量法
01
测量原理
通过测量镀锌铁皮与测量工具 之间的机械接触来估算镀锌层
厚度。
02
测量工具
卡尺、千分尺等。
03
04
优点
简单易行，成本低。
缺点
精度较低，容易受到人为因素 和表面粗糙度的影响。
磁性测量法
测量原理
利用磁性物质与镀锌层的相互 作用，通过测量磁力线在镀锌 层表面的分布来推算镀锌层厚
度。
测量工具
磁性测厚仪。
优点
操作简便，对表面粗糙度要求 较低。
缺点
精度相对较低，容易受到磁性 物质选择和操作手法的影响。
电涡流测量法
测量原理
利用电涡流原理，通过测量电涡流在镀锌层 中的衰减程度来推算镀锌层厚度。
优点
精度高，对表面粗糙度要求较低。
方法
采用电涡流法进行镀锌层厚度的测定，利用探头在屋顶表面产生电 涡流，根据电涡流的分布和强度计算出镀锌层的厚度。
结果
经过测定，该建筑物的镀锌屋顶的镀锌层厚度符合标准要求，有效地 提高了屋顶的耐腐蚀性能和使用寿命。
案例二：某汽车零部件的镀锌层厚度测定
镀锌铁皮的应用
01
02
03
建筑领域
镀锌铁皮可用于制造屋顶、 墙面板等，其优良的防腐 蚀性能可延长建筑的使用 寿命。
家电领域
镀锌铁皮可用于制造冰箱、 洗衣机等家电产品的外壳， 提高产品的防腐蚀和美观 度。
汽车领域
镀锌铁皮可用于制造汽车 车身、车架等部位，提高 汽车防腐蚀性能和安全性。
02
镀锌铁皮镀锌层厚度测 定的基础知识
03
测定镀锌层厚度的方法
机械测量法
01
测量原理
通过测量镀锌铁皮与测量工具 之间的机械接触来估算镀锌层
厚度。
02
测量工具
卡尺、千分尺等。
03
04
优点
简单易行，成本低。
缺点
精度较低，容易受到人为因素 和表面粗糙度的影响。
磁性测量法
测量原理
利用磁性物质与镀锌层的相互 作用，通过测量磁力线在镀锌 层表面的分布来推算镀锌层厚
度。
测量工具
磁性测厚仪。
优点
操作简便，对表面粗糙度要求 较低。
缺点
精度相对较低，容易受到磁性 物质选择和操作手法的影响。
电涡流测量法
测量原理
利用电涡流原理，通过测量电涡流在镀锌层 中的衰减程度来推算镀锌层厚度。
优点
精度高，对表面粗糙度要求较低。
(正式上课)镀锌铁皮镀层厚度的测定解析
4Fe(OH)2+ O2 + 2H2O = 4Fe(OH)3 2Fe(OH)3 = Fe2O3 + 3H2O
沉淀的获
取和称量较 为困难，精 度不高。
方案4.将一定质量的镀锌铁皮投入到足量的NaOH溶液 中，充分反应后，取出铁片，洗涤、烘干后称量。
Zn ＋2NaOH +2H2O ＝ Na2[Zn(OH)4]＋ H2↑
锌的表面，保护里面的锌不再生锈，锌就很难被腐蚀。正 因为这样，人们便在白铁皮表面镀了一层锌防止铁生绣。
锌比铁活泼，如果遇到锈蚀，锌不断放出电子，成为
离子，自己烂穿了，却保护了铁皮不受腐蚀。一直到锌全 部腐蚀完了，铁才受到威胁。用镀锌的办法保护内部的铁， 效果挺好。在轮船的外壳上，铆上一块锌板，可以保护船 体。锌板烂得差不多了，再换上一块新的。
教材实验原理分析
本实验利用镀锌铁皮与酸反应前后的质量差 (△m)来确定锌镀层的质量
负极：Zn －2e－ ＝ Zn2+ 正极：2H+ ＋2e－ ＝ H2↑
金属铁也可与盐酸反应，为什么该方案可行呢？
待锌在酸中完全溶解后，产生的速率显著减慢，可以借此 判断锌镀层是否反应完全
速率为什么会显著减慢？
实验现象
镀锌铁皮的腐蚀（白铁皮） 负极：Zn －2e－ ＝ Zn2+ 正极：2H＋ ＋2e－ ＝ H2↑
2H2O ＋ O2 ＋4e－ ＝ 4OH－
镀锡铁皮的腐蚀（马口铁）
负极：Fe －2e－ ＝ Fe2+ 正极：2H＋ ＋2e－ ＝ H2↑
2H2O ＋ O2 ＋4e－ ＝ 4OH－
析氢腐蚀 吸氧腐蚀
析氢腐蚀 吸氧腐蚀
方案6.将一定质量的镀锌铁皮与石墨用导线连接，放入 NaOH溶液中，一段时间后（当石墨表面无气泡析出 时），取出铁片，洗涤、烘干后称量。
