胜利VC02+热电偶校验仪说明书_中文(0.0)
胜利VC02热电偶校验仪说明书_中文
t u 输 出位选择键
RJ -ON ¡ ã C ¡ ã F ℃ //℉
℃/℉ 切换键
p q 输出值设 定键
Hi Hi
30V MAX
Lo Lo
Lo Lo
30V MAX
Hi Hi
输出端子
INPUT OUTPUT
输入端子
2
LCD 显示区说明
+
-
3.更换电池
+
-
3
4.仪表通电/断电
4.1 .电源 键操 作
9.3.输出校准操作
9.3.1.
1V量程 校准
Hi Lo Lo Hi
数字 表(1281)
12
9.3.2. 100 mV量程校准
9.4.输入校 准操 作
13
9.4.1.100mV量程校准
Hi
Lo
Lo
Hi
10.使用本说明书注意
14
设定范围 -0.10 00～1.1 000 V -10.0 0～110. 00 mV -40～ 1760 ℃ -20～ 1760 ℃ -200 ～ 1370 ℃ -200 ～ 1000 ℃ -200 ～ 1200 ℃ -200 ～ 400 ℃ 400～ 1800 ℃ -200 ～ 1300 ℃
TC
R
Vc02热电 偶校准器 使用说 明书
+
+
索
引
+
+
1.安全使用
1
2.仪表面板组成和功能
LC D 显示区
THER MOCOUPLE CALIBRATOR
FUN功能选择键
电源开关键
RANG量程选择键
FU N RAN G
INPUT/OU TPUT 输入/输出切换键 RJ-ON 热偶冷端补 偿键
VC02热电偶校验仪

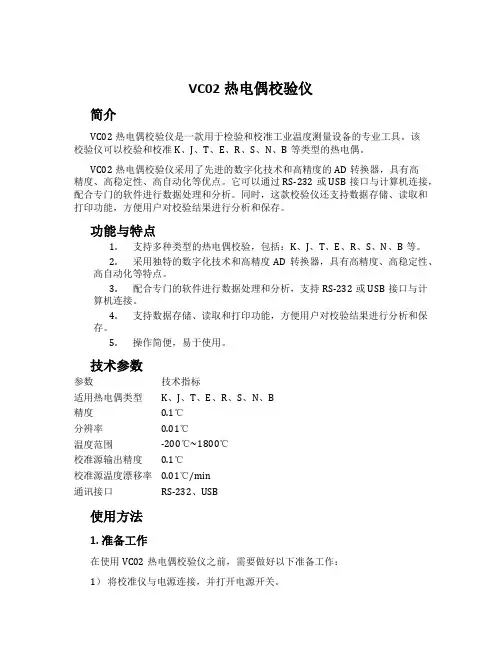

VC02热电偶校验仪简介VC02热电偶校验仪是一款用于检验和校准工业温度测量设备的专业工具。
该校验仪可以校验和校准K、J、T、E、R、S、N、B等类型的热电偶。
VC02热电偶校验仪采用了先进的数字化技术和高精度的AD转换器，具有高精度、高稳定性、高自动化等优点。
它可以通过RS-232或USB接口与计算机连接，配合专门的软件进行数据处理和分析。
同时，这款校验仪还支持数据存储、读取和打印功能，方便用户对校验结果进行分析和保存。
功能与特点1.支持多种类型的热电偶校验，包括：K、J、T、E、R、S、N、B等。
2.采用独特的数字化技术和高精度AD转换器，具有高精度、高稳定性、高自动化等特点。
3.配合专门的软件进行数据处理和分析，支持RS-232或USB接口与计算机连接。
4.支持数据存储、读取和打印功能，方便用户对校验结果进行分析和保存。
5.操作简便，易于使用。
技术参数参数技术指标适用热电偶类型K、J、T、E、R、S、N、B精度0.1℃分辨率0.01℃温度范围-200℃~1800℃校准源输出精度0.1℃校准源温度漂移率0.01℃/min通讯接口RS-232、USB使用方法1. 准备工作在使用VC02热电偶校验仪之前，需要做好以下准备工作：1）将校准仪与电源连接，并打开电源开关。
2）将热电偶连接到校准仪的热电偶接口上，并使其插好。
3）将校准仪的冷端接地，以确保测量的准确性。
2. 测量操作1)打开校验仪电源，等待启动。
2)选择待校验的热电偶类型，如：K型。
3)连接待校验的热电偶和校验仪，等待热电偶的稳定。
4)读取热电偶的温度值，并与标准温度值进行比对，查看是否达到标准。
5)如需要校准，将热电偶连接到校准源上，调整校准源的温度值，直至达到标准。
6)再次读取待校验的热电偶的温度值，查看是否达到标准。
7)根据需求进行存储、读取和打印操作。
3. 注意事项1)要确保待校验的热电偶的冷端接地，以保证测量的准确性。
2)在校准的过程中，应根据需要选择合适的校准源温度值，以确保测量的准确性。
胜利仪器 VICTOR 5000电能质量分析仪说明书
警告感谢您购买了本公司的VICTOR5000电能质量分析仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。
——严格遵守本手册所列出的安全规则及注意事项。
◆违规使用仪器可能导致触电、爆炸或火灾。
★任何情况下，使用本仪器应特别注意安全。
★注意仪器面板及背板的标贴文字及符号。
★使用、拆卸、维修本仪表，必须由有授权资格的人员操作。
★由于仪器原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
★仪表及手册上的“”危险标志，使用者必须依照指示进行安全操作。
★★当移除或更换电池或SD卡时，请确保断开测量导线、电流钳、电源适配器并关闭电源。
★电流钳必须与仪表对应连接，否则测试误差可能增大。
★如果电池或SD卡插槽缺失、被破坏或未正确安装，请勿使用仪器。
★任何与本仪器无关的系统安全问题，由该系统的建立、运营商负责。
★出于您的安全考虑，请仅使用随设备所附带的导线和配套附件(符合IEC61010-031(2002)标准)。
当低电压等级的传感器或附件连接至设备时，该低电压等级传感器或附件必须适用于该系统。
★使用前请经常检查测试导线、电流钳和附件处于最佳状况。
任一导线、电流钳或附件，如果绝缘受损(甚至只是部分受损)，都必须维修或报废。
★遵从环境状况。
(参阅15.3.1)★若环境需要，请使用个人安全保护设备。
★该仪器必须使用在对地交／直流电压不大于600V的第IV类装置设备(IEC61010-1标准)，或使用在电压不大于1000V的第Ⅲ类装置设备。
禁止在更高的电压网络或类型下使用。
★仅使用生产商所提供的电源适配器或电池组，它们具有特定安全等级。
★遵循附件或电流钳的安全级别限制，避免和未使用的终端连接。
★危险电压下某些电流钳不能从暴露的导体上安装或移除。
◆使用和连接步骤：★开启仪器。
★根据所需结果并参照网络类型设置仪器相关参数。
★连接电压测试导线和电流钳到仪器上。
★将地线和(或)中性线的电压测试导线连接到电网的地线和(或)中性线。
VC26H多功能过程校验仪说明书_中文(0.0)
多功能过程校验仪声明：本手册适用于HART型和基本型的多功能过程校验仪仪表。
与HART相关的操作仅适用于HART型。
手册内所有的解释和范例是以HART型型作说明的。
1引言多功能过程校验仪（以下简称校验仪）是一个由电池/适配器供电，能测量和输出电参数和物理参数的手持便携式仪器（见表1）。
表 1. 输出和测量功能一览表除表1所列的功能以外，校验仪还具有下列特性：▪任何功能状态都可直接进入HART功能（仅限HART型）。
▪测量和输出可同时工作。
测量信息与输出信息分屏显示。
▪热电偶（TC）输入/输出端子及校验仪内部具有自动参考节点温度补偿。
▪手动步进输出及自动步进和斜波电流输出。
▪任何操作下的室温监视▪测量/输出温度监视功能▪测量/输出mA%显示▪测量滤波功能▪测量手动保持功能▪压力输出显示值的自动保持功能2与我们联系欲订购部件、寻求操作上的协助或取得最靠近您的经销商或维修中心的地点，请打电话，或请探访公司网址：（见说明书封底）3标准配置以下所列的项目均包含在您的校验仪内，如果您发现校验仪有损坏或缺少一些东西，应立即与购买单位联系。
欲订购更换零件或备件，请参见本手册15.3所列的用户可更换的备件清单。
▪测试表笔（H000000-00） 1付▪工业测试导线（H000001-00） 1付▪工业测试导线（H000002-00） 1付▪钩式测试表笔（H000004-00） 1付▪鳄鱼夹（H010000-00） 1付▪鳄鱼夹（H010007-00） 1付▪热电偶转接头（H200000-00） 1个▪使用说明书 1本▪产品合格证明书 1份▪保险管（100mA/250V） 2只▪保险管（50mA/250V） 2只▪5号碱性电池 4节▪布包 1个4安全信息用户应按照本说明书的指示使用校验仪，否则校验仪所提供的保护措施可能会受到损坏。
对于没有按照所给的安全警示信息进行操”指出可能对用户构成危险的情况或行为；“小心”指出可能对校验仪或被测试设备造成损坏的情况或行为。
VC00系列校准器简介资料

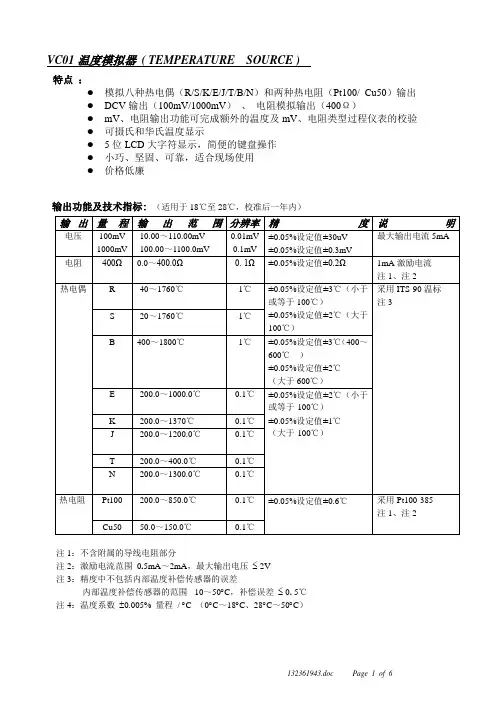

VC01温度模拟器( TEMPERATURE SOURCE )特点：●模拟八种热电偶（R/S/K/E/J/T/B/N）和两种热电阻（Pt100/Cu50）输出●DCV输出（100mV/1000mV）、电阻模拟输出（400Ω）●mV、电阻输出功能可完成额外的温度及mV、电阻类型过程仪表的校验●可摄氏和华氏温度显示●5位LCD大字符显示，简便的键盘操作●小巧、坚固、可靠，适合现场使用●价格低廉输出功能及技术指标:（适用于18℃至28℃，校准后一年内）注1：不含附属的导线电阻部分注2：激励电流范围0.5mA～2mA，最大输出电压≤ 2V注3：精度中不包括内部温度补偿传感器的误差内部温度补偿传感器的范围-10～50︒C，补偿误差≤ 0. 5℃注4：温度系数±0.005% 量程/ ︒C （0︒C～18︒C、28︒C～50︒C）VC02热电偶器校准器(THERMOCOUPLE CALIBRATOR )特点：●模拟输出和测量八种热电偶（R/S/K/E/J/T/B/N）●输出和测量DCV（100mV/1000mV）●DCV功能可完成额外分度的热电偶温度及mV类型过程仪表的校验●可摄氏和华氏温度显示●5位LCD大字符显示，简便的键盘操作●小巧、坚固、可靠，适合现场使用●价格低廉输出功能及技术指标:（适用于18℃至28℃，校准后一年内）输入功能及技术指标:（适用于18℃至28℃，校准后一年内）注1：精度中不包括内部温度补偿传感器的误差内部温度补偿传感器的范围 -10～50︒C，补偿误差≤ 0. 5℃注2：温度系数±0.005% 量程 / ︒C （0︒C～18︒C、28︒C～50︒C）VC03热电阻校准器(RTD CALIBRATOR)特点：●模拟热电阻输出和测量热电阻（Pt100 / Cu50）●模拟电阻输出和测量电阻：（400Ω）●电阻功能可完成额外分度的热电阻温度、电阻类型过程仪表的校验●可摄氏和华氏温度显示●5位LCD大字符显示，简便的键盘操作●小巧、坚固、可靠，适合现场使用●价格低廉输出功能及技术指标:（适用于18℃至28℃，校准后一年内）输入功能及技术指标:（适用于18℃至28℃，校准后一年内）注1：不含附属的导线电阻部分注2：激励电流范围 0.5mA～2mA，最大输出电压≤ 2V注3：温度系数±0.005% 量程 / ︒C （0︒C～18︒C、28︒C～50︒C）VC04 V/mA发生器( VOLTAGE / mA SOURCE )特点：●输出DCV、DCA信号●可模拟变送器的输出●可提供24V回路电源●可mA和百分比显示●5位LCD大字符显示，简便的键盘操作●小巧、坚固、可靠，适合现场使用●价格低廉输出功能及技术指标:（适用于18℃至28℃，校准后一年内）注1：电池高于6.8V时，20mA最大负载1KΩ电池在5.8V～6.8V之间，20mA最大负载700Ω注2：温度系数±0.005% 量程 / ℃（5℃～28℃、18℃～40℃）VC05回路校准器( LOOP CALIBRATOR )特点：●输出和测量DCA（20mA）回路电流；测量DCV（28V）●可模拟变送器的输出●可提供24V回路电源●提供24V回路电压并同时测量电流●可进行开关的通和断测量●可进行步进和零、满点的快速操作●可产生快速和慢速的4～20mA电流自动斜波输出●可mA和百分比显示●5位LCD大字符显示，简便的键盘操作●小巧、坚固、可靠，特别适合现场过程回路的校验、维修和故障诊断●价格低廉输出功能及技术指标:（适用于18℃至28℃，校准后一年内）输入功能及技术指标:（适用于18℃至28℃，校准后一年内）注1：电池高于6.8V时，20mA最大负载1KΩ电池在5.8V～6.8V之间，20mA最大负载700Ω注2：温度系数±0.005% 量程 / ℃（5℃～28℃、18℃～40℃）。
胜利VC25多功能校准器使用说明书中文
仪器需经过统一包装“快递”到本公司。最好将仪器装入出厂纸板箱里以便运输。如果没有可用的纸板箱， 请使用合适且牢固的替代品进行包装，但要保证替代品的减震效果。防止因为运输过程中的震动而使仪器损坏。
对最初购买者有关在运输中的损坏声明
仪器运送到购买者处，购买者应立即全面检查仪器，盒子里的所有材料应该对照附带的包装条目进行核对 检查，如果仪器以任何方式损坏，应及时通知运送者。
3 标准设备…………………………………………………………………………………………………………2
4 安全信息…………………………………………………………………………………………………………3
5 认识校准仪………………………………………………………………………………………………………5
5.1 输入及输出端子…………………………………………………………………………………………6
7.5 模拟热电偶输出…………………………………………………………………………………………20
7.5.1 温度监视功能 ……………………………………………………………………………………21 7.6 模拟热电阻（RTD）………………………………………………………………………………………21
7.6.1 温度监视功能……………………………………………………………………………………22 7.7 输出频率…………………………………………………………………………………………………22 7.8 输出脉冲个数……………………………………………………………………………………………23 7.9 输出开关量………………………………………………………………………………………………24 7.10 输出压力…………………………………………………………………………………………………25
胜利PCE02压力校验装置简介
PCE02压力校验装置包括过程校验仪、压力模块通讯电缆、压力转接头、高精度压力模块以及常用螺纹转换接头。配合压力手操泵套件让用户的压力计量校准更加方便。该装置可应用于计量、石油、化工、电力、冶金、国防和仪表制造等行业进行精密压力测试和压力计量校准。
PCE02压力校验装置，电信号和压力信号校验的完美结合。
K/P/-0.85～25BAR
1
选件
7
手操泵பைடு நூலகம்
HTP1/0～700BAR
附带：便携箱1个，软管1根，各种压力转接头8个，储水壶1个，密封垫片若干
1
注：1、2、3、4、5项具体参数详见“产品目录”。
1.压力校验装置特点：
能够对现场不同类型的压力仪表或设备进行校验，可配备20多种不同类型、不同量程的压力模块，压力校验范围从-100KPA～60MPA，精度高达0.05%。
直流电压、直流电流、欧姆、频率、热电偶、热电阻等电信号的测量和输出，基本精度高达0.02%（具体功能视用户所选配置而定）。
可模拟变送器，提供24V直流电源。
便携式手提箱、系统级配置，使用携带十分方便。
可选择配备压力手操泵，使压力校准更轻松。
2.压力校验装置配置表：
序号
物品名称
型号/规格
数量
备注
1
多功能过程校验仪
VICTOR25
1
3
VPM-S系列数字压力模块
20多种规格可选
1
可选择多个
4
CALCP压力转接头
A000018
1
5
通讯电缆
A000046
1
6
手操泵
胜利VC77过程万用表说明书_中文 (0.0)
第一章简介警告使用仪表前，请仔细阅读使用说明书。
概述本仪表是一个用电池操作的、将数字多用表与过程信号源合二为一的现场过程维护工具。
具有以下功能：●交流电压、直流电压、欧姆、直流电流、通断、二极管测量功能；数据保持功能；●DC电流（恒定输出、手动步进和SIMULATE）输出功能；●环路检测功能：同时进行24V回路供电并测量电流；内置250 Ω HART回路电阻。
●安全：符合IEC 61010-1，测量、控制和试验室用电气设备的安全要求。
开箱检查检查货物，查看它在运送途中是否受损。
检查货物是否齐全，并保存包装材料以供以后运送使用。
本仪表所提供的标配附件和选购附件列在下面。
选购附件可以根据需要购买。
标配附件• 测试导线1 副（含鳄鱼夹）• 使用说明书1本• 碱性电池1.5V（LR6）2节• 63mA/250V Fast 保险丝2个安全警告本仪表的设计、制造和检测均达到IEC 61010-1安全标准要求，本手册包括确保仪表的安全使用及保证仪表的安全状态，使用者所必须遵守的警告和安全条例。
使用前请先阅读以下说明。
本仪表上的标志意思是指为了安全操作本仪表，请使用者参照使用手册的相关部分操作。
警告代表对使用者构成危险情况的行为；小心代表对仪表和被测试设备可能造成损坏情况的行为；注意代表对仪表操作和特性了解的符号。
有关仪表和手册所用的国际符号，请参阅表1-1的解释。
警告●切勿使用损坏的仪表。
使用仪表前，请检查机壳，查看是否有裂痕、缺少塑胶件及外护套是否套上。
请特别注意接头的绝缘层。
●使用仪表前，请确定电池门已关紧。
●打开电池门之前，先将测试导线从仪表上拆下来。
●检查测试导线绝缘是否有损坏或暴露的部分。
检查测试导线的连接性。
若导线有损坏，请更换后再使用仪表。
●若仪表工作失常，保护设施可能已遭损坏，请勿使用。
若有疑问，应把仪表送去维修。
●切勿在爆炸性的气体，蒸汽灰尘附近使用本仪表。
●本仪表只使用AA 类的电池，请确定电池安装正确。
热电偶校验仪
热电偶校验仪热电偶校验仪目录目录概述 (1)安全信息 (2)仪表使用说明 (3)一、显示器符号说明 (3)二、仪表按键和端口说明 (5)三、测量模式（IN）使用 (6)四、输出模式（OUT）使用 (7)五、0%值和100%值设定 (8)六、百分比输出模式（OUT%）使用 (9)七、USB通讯 (11)八、冷端补偿的环境温度设定 (14)九、自动关机时间设定 (14)十、背光及电源 (15)十一、技术指标 (16)一般规范 (17)维护 (18)附件 (19)热电偶校验仪概述概述本热电偶校验仪可作为工业温度仪表模拟和测量热电偶信号，可用于变送器、记录仪、显示器、控制器、报警器及数据采集计算机系统。
本校准仪可提供连续的输入和输出全部工业温度范围的热电偶信号。
主要功能和特点：1.测量和模拟热电偶输出可以自由选择是否加冷端补偿，而且冷端补偿的温度可自由设定。
2.仪表显示器分为主屏和副屏显示，在测量和模拟热电偶输出时，主屏显示温度，副屏显示对应热电偶温度下的毫伏值，此功能可方便用户查询热电偶分度表。
3.测量和输出毫伏精度高，分辨率0.001mV,精度为0.02%读数+5 ，对应的测量和模拟热电偶输出的温度精度高。
典型值为±0.5°C。
4.输出时有百分比输出模式，有+25%、-25%、0%、100%按键供客户使用，而且0%,100%的数值可由用户自由设定。
此功能可极大地提高用户大批量校准变送器、控制器等仪表的效率。
5.带有USB串口通讯功能，能跟上位机通讯，与仪表是电气隔离的，通讯协议是公开的，用户可根据此协议自由集成通讯环境。
6.采用二次注塑外壳，坚固美观。
热电偶校验仪安全信息安全信息·切勿在任何两端子之间或任何端子与接地端子之间施加30V以上的电压。
·不要在高温、高湿、易燃、易爆和强电磁场环境中存放或使用仪表。
·请勿随意改变仪表内部接线，以免损坏仪表和危及安全。
VICTOR05回路校验仪说明书
VC05 Page 6 of 11
7. 其它特性
进行以下的操作，可改变本仪表的自动断电功能： 1) 将仪器电源关闭 2) 同时按〔电源〕键与〔mA%/V〕键，仪表进入维护状态，显示器显示‘AP -XX ’ 3) 按〔T〕键，显示‘AP- OF ’时，仪器去掉自动断电功能；显示‘AP- ON ’时，仪器恢 复自动断电功能 4) 重新关掉电源便可退出维护状态
·清理：定期用湿布和清洁剂清理仪表的外壳，切勿使用腐蚀性溶剂
注意
·使用：为保证使用精度，开机后应预热 5 分钟
·使用：用户若对本仪表有更高的精度要求时，请与生产厂家或经销商联系
2. 仪表面板组成和功能
LCD 显示区
05 LOOP CALIBRATOR
电源开关键 单步/自动切换键 25% 单 步 设 定 / 自 动 斜波切换键
电流）
回路电源 24V
±10%
说
明
20mA 最大负载 1KΩ
注1
20mA 最大负载 1KΩ
注2
最大输出电流 25mA
输入性能指标（适用于 18℃至 28℃，校准后一年内）
输
入 量程 输 入 范 围 分 辨 率 精
度说
明
电压
28V -0.200～28.000V
1mV
±0.02%读数±2mV
输入电阻 2MΩ
，表示电池即将用完，请按以下步骤更换电池：
1) 关上仪表电源开关并拆除测试导线
2) 取下仪表保护套，按仪表背面电池盖上指示的方向打开锁紧扣，取下电池盖
3) 取下用完的旧电池，换上新电池，按仪表背面电池盖上指示的方向锁紧电池盖
4) 套上仪表保护套
4. 仪表通电/断电
4.1. 电源键操作 按〔电源〕键接通仪表电源，再按〔电源〕键超过 1 秒钟关断电源 当打开电源时，仪表开始进行内部自诊断并显示‘VC05’，之后再进行相应的操作 注 意 ·通电：为了保证仪表正确的上电操作，请关闭电源 5 秒后再重新开机
热电偶校验仪的使用说明书
热电偶校验仪的使用说明书
热电偶校验仪的使用说明书
热电偶校验仪是功能强大和容易使用的现场校准器。
测量及仿真输出功能几乎可以测试和校准除压力以外的任何过程参数。
校验仿真仪的系列化设计，使操作十分简便。
一、工作原理：
热电阻校验仪的原理是被测电流经内置的高精度电子补偿式互感器，即直接接入式测量，或电子补偿式钳形互感器（钳表测量），将被测电流变换成幅度合适的小电流信号，由精密电阻取样转换成电压信号送到高精度的A ／D器件，以适当的采样速率将瞬时值转换成数字信号流。
被测电压、电流的数字信号在传送给FPGA逻辑电路时使用了光电耦合器，实现了被测电路与测试系统地的电气隔离．保证了测试的安全和测试数据的稳定性。
二、现场应用：
热电偶校验仪是高性能手持式热电偶校验仪，具有专业性很强的电偶测量和输出功能。
可以测试和校准温度变送器、温度显示仪表和数据采集系统，也可以与热电偶连成回路直接测量温度。
VC2000智能频率计使用说明书
2000智能频率计使用说明书第一章概述一、概述：VC2000频率计是多功能智能化仪器，具有：频率测量，脉冲计数，及晶体测量等功能，并有4档时间闸门，5档功能选择，和8位LED高亮度显示。
本频率计是一个10Hz--2400MHz的多功能智能频率计。
全部功能是用一个单片微控制器（CPU）来完成的。
本仪器是智能数字化仪器，晶体有恒温控制线路,降低了温度漂移造成的测量误差，本机有工作状态记忆功能，每次开机后均可按上次所设置的功能工作。
整机性能稳定, 功能齐全，是一种高性能，低价位的理想智能数字化仪器。
使用本机前请仔细阅读本仪器的资料和操作方法，以便取得最好的使用效果。
二、技术条件及说明1、测量〈1〉.输入端口本机有叁个输入通道端口①.A端口为50MHz--2400MHz的高频通道端口②.B端口为10Hz---50MHz的低频通道端口③.晶振端口为晶体测量端口〈2〉.频率测量①量程共有5个档位,第1--3档测频率,第4档测累计计数,第5档测晶体档位1 50MHz--2400MHz由A端口输入档位2 4MHz--50MHz由B端口输入档位3 10Hz--4MHz由B端口输入②分辨率分辨率表分辨率档位功能频率段0.1s 1.0s 5.0s 10s2400MHz--1000MHz 1k Hz 100Hz 100Hz 100Hz1 测频1000MHz--50MHz 1kHz 100Hz 10Hz 10Hz1Hz1Hz2 测频 50MHz--4MHz10Hz100Hz0.1Hz0.1Hz3 测频 4MHz--10Hz 10Hz1Hz4 计数最大显示99999999 ————5 测晶振 16MHz--3.5MHz10Hz 1Hz 1Hz 1Hz③闸门时间:0.1秒、1.0秒、 5.0秒、 10秒，可任选。
④精度:基准时间误差×被测频率±1个字<3>.累计测量档位4, B输入端口分辨率: ±1个字计数频率范围：10Hz-4MHz<4>.晶体测量档位5，由面板晶振插槽插入，测试范围：3.5MHz-16MHz。
胜利仪器 VICTOR VCP040示波器交直流钳形电流探头说明书
VICTOR VCP040交/直流钳形电流探头使用说明书一、介绍VICTOR VCP040是一款迷你钳形电流探头，它能将测试电流转化成电压输出。
可连接示波器，能快速便捷的测量各种交、直流电流。
所有量程范围均以拨动开关选择,操作方便。
它是维护和检查各种电气设备工作的理想工具。
二、安全须知:∙操作前请按照本说明手册的方法使用仪器,以防仪表受损。
∙为维护仪表使用安全,请勿测试超出规定的电流。
∙请勿使用破损的探头信号输出线。
∙当测试工作电压高于60VDC或30VAC的线路时,请小心使用。
∙使用环境条件:1.二级安规绝缘2.二级污染3.适宜室内使用4.相对湿度<70%RH5.工作温度0-40°C∙维护要领:本说明书未详载的检查及维修,须由具备专业资格的维修人员处理。
∙清洁要领:清洁需以干布擦拭,请勿使用去污剂,溶剂清洁本探头。
∙安全符号说明:使用前请参阅说明本仪表采用双重绝缘保护符合安规EN-61010-1，IEC1010-2-032的安全规范三、规格3.1一般规格∙量程：4A，40A，400A∙最小分辨率：10mA∙频带宽度可达200KHz（-3dB）∙地球磁场影响：最大±30mA∙剩余磁感应（±100A-0A）:最大±30mA∙钳口大小：23毫米（最大）∙开机自动回零∙低电量/归零指示灯指示:当电池电压低于工作电压时,指示灯亮起；当按下归零键，输出自动归零，同时指示灯亮起，归零结束后黄绿指示灯自动熄灭∙电源供给:9V层叠电池6F22型∙功耗:280mW(典型)∙操作温湿度:0℃到40℃相对湿度低于70%∙存储温湿度:-10℃到60℃相对湿度低于70%∙尺寸:180(长)x44(宽)x30(高)mm∙重量:约200克∙附件:使用说明书,电池3.2电气规格：准确度表示方法为±(%读数+数字),23︒C±5︒C相对湿度低于70%;直流电流:范围准确度灵敏度DC4A±1.5%rdg±5d1mV/10m ADC40A±1.5%rdg±5d1mV/0.1ADC300A±1.5%rdg±5d1mV/1ADC300~400A±3.5%rdg±5d1mV/1A交流电流:范围准确度灵敏度AC4A±2.0%rdg±5d1mV/10mAAC40A±2.0%rdg±5d1mV/0.1AAC300A±2.0%rdg±5d1mV/1AAC300A~400A±3.5%rdg±5d1mV/1A四.面板说明1.钳头2.钳头板机3.档位开关4.电源指示5.回零按钮6.指示面板7.信号输出端子8.低电量/归零指示五.操作说明5.1直流电流测量5.1.1选择适当档位4A,40A或400A。
热电偶测温仪使用说明书
热电偶测温仪使用说明书使用说明书一、产品简介热电偶测温仪是一种用于测量温度的专业仪器。
它采用热电偶原理，能够准确快速地测量物体的温度。
本使用说明书将详细介绍热电偶测温仪的使用方法和注意事项。
二、产品规格1. 测温范围：-200℃至1800℃2. 分辨率：0.1℃3. 精度：±0.5%+0.5℃4. 显示屏：LCD液晶显示屏5. 电源：9V电池6. 尺寸：150mm×70mm×30mm7. 重量：200g（含电池）三、使用方法1. 准备工作a. 打开热电偶测温仪的电池仓盖，安装好一节9V电池。
b. 将热电偶的测温探头插入待测物体中，确保接触牢固。
2. 打开仪器按下电源按钮，仪器即可开机。
在显示屏上可以看到当前环境温度的数值。
3. 进行测温a. 将热电偶探头插入待测物体中，确保握持牢固。
b. 仪器会自动读取温度数值，并在显示屏上即时显示。
c. 等待几秒钟，仪器将稳定显示最终的测温结果。
4. 温度单位切换本热电偶测温仪支持摄氏度（℃）和华氏度（℉）两种温度单位。
在测温过程中，按下温度单位切换按钮即可切换显示单位。
5. 关闭仪器长按电源按钮3秒以上，仪器即可关机。
如长时间不使用，请取出电池以节省电量。
四、注意事项1. 使用前，请仔细阅读本使用说明书，并按照说明进行正确操作。
2. 请勿将热电偶探头接触到液体或强酸碱等腐蚀性物质，以免损坏探头。
3. 仪器只能用于测量温度，不能用于其他用途。
4. 在测量过程中，避免将热电偶探头暴露在高温环境中，以免导致烫伤。
5. 请勿将仪器摔落或受到强烈震动，以免损坏仪器。
6. 仪器不防水，请避免在潮湿的环境中使用。
7. 如遇到仪器异常、误差较大等问题，请联系售后服务中心进行咨询和处理。
五、维护保养1. 请勿拆卸仪器外壳，以免损坏仪器或造成电池短路等危险。
2. 仪器应保存在干燥通风的地方，避免阳光直射。
3. 使用过程中，应注意避免碰撞和摩擦，以免造成损坏。
胜利回路校验仪安全操作及保养规程
胜利回路校验仪安全操作及保养规程胜利回路校验仪属于电力系统中常用的设备，它可以用于检测输电线路、变电站等设备中的电气参数。
为了能够保障工作人员的安全和设备的长期使用，下面对胜利回路校验仪的安全操作及保养规程进行详细介绍。
安全操作规程1. 工作前检查在使用胜利回路校验仪之前，需要对设备进行全面的检查和测试，以确保设备的正常工作和使用安全。
首先，要检查设备的电源线、连接线等是否正常。
所有的接线头必须牢固、不可回弹，且接头不应露出。
此外，需要检查设备中的各各连接部件，以避免因为连接出现问题而引发的设备故障。
在检查完所有的连接之后，还需要进行开启设备，检验设备中各传感器和元器件的正常工作状态，以确保设备的各项指标均正常工作。
2. 正确的使用方法在使用胜利回路校验仪之前，需要确保所有的维护和操作工作人员都有足够的电力系统知识和经验。
为了保障设备使用的正确性和安全性，需按照如下步骤进行操作：1.首先，将设备放置在平整、干燥、通风、无尘的场所，确保设备周围保持无障碍状态。
2.按要求连接被测试设备，连接方式应符合电气连接的安全规程，检查线路畅通无损坏。
3.准备连接线时，要先拔下测量电压和电流的连接器，再连接测量电源。
连接时必须用特殊插头和插座，使用插头时应注意它的防水性和防尘性。
4.开启设备，进行测试。
5.在测试过程中，不能随意触摸设备中线缆、元器件等部件，更不能用手直接与设备接触，避免电流对人体造成危害。
6.测试完成后，应先关闭被测设备电源，然后再断开设备连接线。
7.操作完设备后，要对设备进行彻底的清洁，并把设备放置在安全的存放位置。
3. 危险警告在使用胜利回路校验仪的过程中，特别要注意以下几个危险点：1.避免与高电压设备和线路接触，以免发生电击事故。
2.在操作设备的过程中，注意不要误触设备上的旋钮和按钮，避免出现误操作导致设备的不良反应。
3.胜利回路校验仪是一个精密仪器，使用前请确保中间不会被碰撞或压坏；4.注意不要让密封波导插头接口剩下异物，以免影响设备的测试准确度。
胜利VC02+热电偶校验仪说明书-中文(0.0)
* 本仪表内部的冷端补偿在启动时需等待 2 秒钟，以后每 10 秒自 动补偿一次
* 如果仪表的操作环境温度改变，需待内部补偿传感器稳定后（约 10 分钟）再使用
* 若不使用本仪表的自动冷端补偿功能，按〔RJ-ON〕键，不再 显示‘RJ-ON’
六、仪表的测量 警告
FUN 功 能 选择键 PJ-ON 热 偶冷端补 偿键
输入/输出 端子
a) OUTPUT : 显示此符号，表示仪表处于输出状态
b) INTPUT : 显示此符号，表示仪表处于输入状态
c) CAL
: 显示此符号表示仪表处于校准状态
d) 0 FS : 仪表在校准状态时显示，表示当前校 准的零点或满点等
e) RJ- ON : 显示此符号，表示本仪表进行了冷端 补偿操作（参看具体章节）
图 5-1 5. 按〔〕/〔〕键，改变设定位的数值，数值可自动进
位或退位，按住键不放，1 秒钟后可连续改变数值； 6. 按〔ZERO〕键，则直接将输出设定为 000.00mV 或 0.0000V
（2）热电偶（TC）的模拟输出 1. 将测试表笔插入仪表的输出端（OUTPUT）插孔内，另一
端与用户仪表的输入相连，如图 5-1 所示 2. 按〔INPUT/OUTPUT〕键，选择输出功能 3. 按【FUN】，选择热电偶（TC）并显示‘C’ 单位和
性方向安装。 若仪表长时间闲置不用，请取出电池。
图 3-1 更换电池
四、 仪表通电/断电
（1）开关机 按〔电源〕键接通仪表电源，再按〔电源〕键超过 1
秒钟关断电源。 当打开电源时，仪表开始进行内部自诊断并全屏显示，
-3-
之后再进行相应的操作。 注意
胜利仪器 VICTOR 8155五位半数字万用表使用手册 说明书
VICTOR8155五位半数字万用表使用手册深圳市驿生胜利科技有限公司目录1安全注意事项 (2)2简介 (4)3一般常规指标 (6)4快速参考 (6)4.1检查产品附件 (6)4.2前面板外观 (7)4.3按键介绍 (7)4.4显示界面介绍 (10)4.5后面板介绍 (11)4.6调节提柄 (11)4.7启动万用表 (12)5测量操作说明 (13)5.1电压测量 (13)5.2电流测量 (15)5.3电阻测量 (17)5.4电容测量 (19)5.5频率测量 (19)5.6二极管和通断测试 (20)5.7占空比测量 (22)5.8方波输出 (23)6附加功能 (24)6.1统计 (24)6.2MX+B (25)6.3dB与dBm (25)6.4REL (26)6.5Limint (27)6.6数据存储与回读 (27)6.7温度测量 (28)7技术指标 (29)8校准 (31)9通讯接口 (35)10相关软件的安装与使用 (36)11保养与维护 (36)1安全注意事项为避免造成人身伤害，防止产品损坏，请务必按照规定使用本产品。
在完全理解和满足下列警告之前，不要继续下一步。
◆安全接地。
请确保本产品电源线的接地端子与保护接地端可靠连接，将仪器插入已接地的电源插座。
◆使用合适的保险丝。
为提供连续防火保护，请仅使用指定类型和额定值的保险丝。
◆正确使用引线套件。
请勿使用已损坏或磨损的测试引线套件。
可能导致仪器损坏或人身伤害。
使用探头时，手指应保持在探头的护指装置后面。
接线时，应先接公共线然后再接带电的测试线。
拆线时，应先拆除带电的测试线。
◆若产品工作失常，请勿使用。
其保护措施可能已遭破坏，不要安装代用零件或对产品进行擅自调整。
请将产品返回维修或由专业人员检查以确保其安全特性。
◆切勿在高温、易燃易爆和强电磁场环境中使用本产品。
◆请勿随意更改仪表内部接线，以免损坏仪表或者导致其他危及安全的事情发生。
◆测量时，必须正确选择测量功能以及测量档位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、安全使用为保证安全使用，在仪表和说明书内使用下面的符号：警告表示如果不按照以下正确的方法进行操作，可能产生对人身的危害或对仪表的损伤，以及如何避免的方法。
小心表示如果不按照以下正确的方法进行操作，可能造成仪表的损伤以及如何避免的方法注意提醒使用者对仪表的操作和特性了解的符号。
为了避免操作者和仪表遭受电击和其它危险请遵守以下规则：警告•在可燃性、易爆性气体、蒸汽存在的场合不要操作此仪表，在这些环境使用此表是极端危险的。
•切勿将任何两个端子间和端子与接地间施加30V以上的电压。
小心•除了专业的维修人员外，其他人不得打开仪表外壳。
•定期用湿布和清洁剂清理仪表的外壳，切勿使用腐蚀性溶剂。
注意•为保证使用精度，开机后应预热5分钟。
•用户若对本仪表有更高的精度要求时，请与生产厂家或经销商联系。
二、仪表面板组成和功能LCD 显示区说明a): 显示此符号，表示仪表处于输出状态b): 显示此符号，表示仪表处于输入状态c): 显示此符号表示仪表处于校准状态d)0 FS: 仪表在校准状态时显示，表示当前校准的零点或满点等e)RJ- ON :显示此符号，表示本仪表进行了冷端补偿操作（参看具体章节）f):显示此符号，表示电池将要用完，现在需要更换（参看具体章节）g)▲: 表示当前将要设定的输出位h)mV、 C、℉: 表示当前输出值的单位i):表示接通输出信号j)R、S、K、E、J、T、B、N: 表示热电偶（TC）的分度号三、仪表维护本节提供一些基本的维护步骤。
说明书内不包含的仪表修理、校准以及维护均应由有经验的人员进行。
有关本说明书未提到的维护步骤，请与本公司的授权服务中心联系。
（1）一般维护●定期用湿布及温和的清洁剂清理仪表的外壳，不要使用研磨剂及溶剂。
●如果长时间不用，应取出电池。
●插孔上的脏物或湿气能影响读数。
请遵循以下步骤清洁接线端口：（1）、关闭仪表电源并拆除所有的测试线。
（2）、清洁接线端口上的脏物。
（3）、用新的棉签沾酒精清理每个接线端口。
（2）更换电池本仪表使用两节LR6（AA）碱性电池。
警告为了避免电击或人身伤害：●打开电池盖前，先将测试导线从仪表上拆下来。
●使用仪表以前必须将电池盖螺钉拧紧。
注意●新旧电池不能混用。
●安装时注意电池方向，必须按电池盒内标示的极性方向安装。
●若仪表长时间闲置不用，请取出电池。
●按照当地有关法规处理废旧电池。
请遵循以下步骤更换电池（参见图3-1）；1.关闭仪表电源并且断开所有测试线；2.掀起支架，用十字螺丝刀把电池盒上的螺丝卸下，取下电池盒；3.将两节新的电池装入电池盒；4.将电池盒装入下壳，拧紧螺丝。
图3-1 更换电池四、仪表通电/断电（1）开关机按〔电源〕键接通仪表电源，再按〔电源〕键超过1秒钟关断电源。
当打开电源时，仪表开始进行内部自诊断并全屏显示，之后再进行相应的操作。
注意为了保证仪表正确的上电操作，请关闭电源5秒后再重新开机（2）自动关断电源出厂时仪表被设定为：如果在15分钟的时间内仪表未进行任何操作则将自动关断电源。
是否使用自动断电功能可由用户自行设定（参看具体章节）。
五、仪表的输出仪表从相应输出端（OUTPUT）产生用户设定的直流电压或热偶模拟温度信号。
小心不要将电压加到输出端，如果不合适的电压加到输出端，将造成内部电路损坏。
（1）直流电压输出1. 将测试表笔插入仪表的输出端（OUTPUT）插孔内，另一端与用户仪表的输入相连，如图5-1所示：2. 按〔FUN〕键，选择V/mV功能，并显示‘V’或‘mV’单位；3. 按〔RANG〕键，选择100.00mV或1.0000V量程；4. 按〔♦〕/〔◆〕键，选择输出设定位；图5-15. 按〔☐〕/〔❑〕键，改变设定位的数值，数值可自动进位或退位，按住键不放，1秒钟后可连续改变数值；6. 按〔ZERO〕键，则直接将输出设定为000.00mV或0.0000V（2）热电偶（TC）的模拟输出1. 将测试表笔插入仪表的输出端（OUTPUT）插孔内，另一端与用户仪表的输入相连，如图5-1所示2. 按〔INPUT/OUTPUT〕键，选择输出功能3. 按【FUN】，选择热电偶（TC）并显示‘︒C’单位和‘R’分度号4. 按〔RANG〕键，选择相应的分度号5. 按〔♦〕/〔◆〕键，选择输出设定位6. 按〔☐〕/〔❑〕键，改变设定位的数值，数值可自动进位或退位，按住键不放，1秒钟后可连续改变数值7. 冷端温度自动补偿当直接校准带有温度冷端补偿的仪表时，可按〔RJ-ON〕键启动本仪表的自动冷端补偿功能，直接输出所需的温度热电势，并显示‘RJ-ON’。
（本仪表冷端补偿精度参见具体章节）。
此时：输出热电势= 设定温度对应的热电势━室温对应的热电势* 本仪表内部的冷端补偿在启动时需等待2秒钟，以后每10秒自动补偿一次* 如果仪表的操作环境温度改变，需待内部补偿传感器稳定后（约10分钟）再使用*若不使用本仪表的自动冷端补偿功能，按〔RJ-ON〕键，不再显示‘RJ-ON’8. 按〔ZERO〕键，则直接将输出设定为0000︒C（R、S分度）、400︒C（B分度）、0000.0︒C（其它分度）9．按〔℃/℉〕键，选择摄氏或华氏温度单位六、仪表的测量警告使用：所有端子间及端子到地所允许的最大电压为30V，超过此电压不仅造成对仪表的损坏而且也可能对人员造成伤害小心使用：不要将超过测量范围的电压加到输入端，这可能造成仪表损坏使用：当与被测仪表连接时，先要关断被测仪表的供电。
与一个没有断电的被测仪表连接可能造成本仪表损坏使用：应特别注意不要将电流信号接到输入端，不正确的连接会对本仪表和被测仪表造成损坏（1）测量直流电压1.将测试笔插入仪表输入端（INPUT）的插孔内，另一端与用户仪表的输出相连，如图6-1所示：2.按〔INPUT/OUTPUT〕键，并显示‘INPUT’、‘ON’、‘mV’，则仪表处于输入状态3.仪表开始测量，显示器显示，同时显示‘000.00’表示等待，而后显示测量结果4.测量的显示刷新率近似为每秒2次，如果测量值超过测量范围，显示器将显示‘OL’（2）测量热电偶（TC）1.将测试笔插入仪表输入端（INPUT）插孔内，另一端与用户仪表的输出相连，如图6-1所示2.按〔INPUT/OUTPUT〕键，并显示‘INPUT’，则仪表处于输入状态3.按〔FUN〕键，选择热电偶（TC）测量功能，并显示‘ C’单位和‘R’分度号4.按〔RANG〕键，选择相应的分度号5.显示器先显示‘0000’表示等待，而后显示测量结果。
测量的显示刷新率近似为每秒1次，如果测量值超过测量范围，显示器将显示‘OL’6.冷端温度自动补偿可按〔RJ-ON〕键启动本仪表的自动冷端补偿功能，测量值为进行了冷端补偿的温度值，此时：显示温度 = 输入端热电势所对应分度的温度 + 室温7.按〔℃/℉〕键，选择摄氏或华氏温度单位七、设置功能进行以下的操作，可改变本仪表的自动断电功能：1. 在仪表电源关闭状态下，按〔电源〕键当全屏显示时，松开〔电源〕键，立即按下〔RANG〕键，仪表进入维护状态，显示器显示‘AP -XX ’2. 按〔 〕键，显示‘AP- OF ’时，仪器去掉自动断电功能；显示‘AP- ON ’时，仪器恢复自动断电功能，重新关掉电源便可退出维护状态。
八、性能指标精度是在校准后一年内，工作温度为23±5ºC，相对湿度达75%时来任定的。
精度范围可标示为：± ( [ 读数的% ]+计数)（说明：“计数”代表最低有效数位所增加减少的数目）。
一般特性●供电 : 碱性电池1.5V（LR6）2节●仪表功耗 : 约50mA/3V●最大允许电压: 30V（各端子间及各端子对地）●操作温度范围: 0︒C～50︒C●操作湿度范围: ≤ 80%RH●贮存温度范围: ≤ - 10︒C～55︒C●贮存湿度范围: ≤ 90%RH●温度系数： 0.1×（指定精度）%/℃（5℃～18℃、28℃～40℃）●尺寸 : 180（L）×90（W）×47（D）mm（加护套）●重量 : 约500g●附件 : 说明书、工业测试导线CF-36（探棒附鳄鱼夹）●安全 : 符合IEC1010条款（国际电工委员会颁布的安全标准）九、校准注意·校准：为了保证本仪表的精度，我们推荐每年对本仪表进行校准。
下面是使用推荐的标准设备进行校准的例子。
小心·使用：不要施加超过最大允许值的电压到本仪表输入端，否则输入部分可能被损坏。
·使用：不要短路或施加超过最大允许值的电压到本仪表输出端和标准器，否则它们的内部电路可能被损坏。
（1）选择标准设备（2）校准的环境条件环境温度：23±1 C相对湿度：45～75%RH预热：标准设备必须预热到规定时间。
将本仪表放置在校准环境下24小时，再接通电源，并将其设定为非自动关机状态，预热时间半小时。
注意校准供电：校准时请更换新的碱性电池1.5V（LR6）2节。
（3）输出校准操作按表8-2的顺序和校准点进行校准。
1.在关机状态下，按下〔FUNC〕键不放，再按〔电源〕键开机，等全屏显示结束后才放开按住〔OUTPUT /仪表进入校准模式，屏幕显示、’和‘Ω’单位；2.图9-13.按〔FUNC〕键，选择仪表的校准量程；4.设置数字表到相应的量程，参见表9-1；5.待输出稳定，使用〔♦〕/〔◆〕键和〔☐〕/〔❑〕键，将本表显示数值调整到与数字表的读数一致；6.按〔4/3/2W〕键，显示‘SAVE ’，表示此校准点已被存储；7.按〔RANG〕键，使显示变为‘CAL 0 FS’，待输出稳定，再重复第5和第6步；8.按〔RANG〕键，使显示变为‘CAL FS’，待输出稳定，再重复第5和第6步；（4）输入电压校准图9-21. 校准连线如图9-2所示：2. 按〔、’和‘mV ’单位；3.4.将标准源输出设定为表9-3中的值给仪表，待输出稳定，按〔RJ-ON 〕键，显示‘SAVE ’，表示此校准点已被存储；十、使用本说明书注意● 本说明书如有改变恕不通知；● 本说明书的内容被认为是正确的，若用户发现有错误、遗漏等请与生产厂家联系； ● 本公司不承担由于用户错误操作所引起的事故和危害； ● 本说明书所讲述的功能，不作为将产品用做特殊用途的理由。
