泰州长江大桥设计与施工关键技术
大跨度箱梁超高支架设计与施工技术

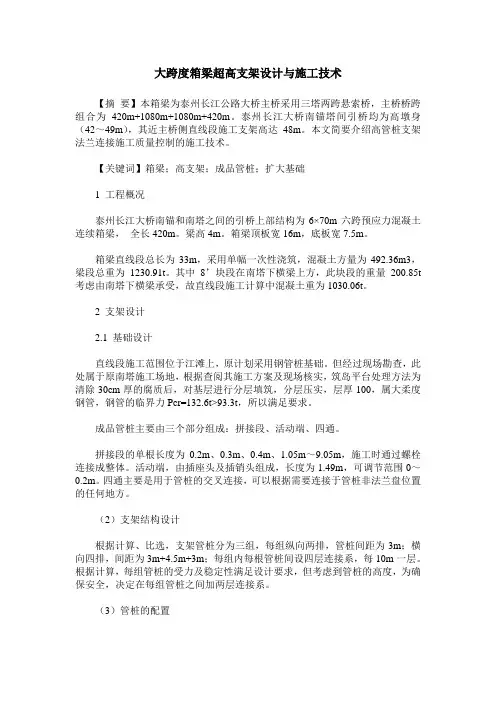

大跨度箱梁超高支架设计与施工技术【摘要】本箱梁为泰州长江公路大桥主桥采用三塔两跨悬索桥，主桥桥跨组合为420m+1080m+1080m+420m。
泰州长江大桥南锚塔间引桥均为高墩身（42～49m），其近主桥侧直线段施工支架高达48m。
本文简要介绍高管桩支架法兰连接施工质量控制的施工技术。
【关键词】箱梁；高支架；成品管桩；扩大基础1 工程概况泰州长江大桥南锚和南塔之间的引桥上部结构为6×70m六跨预应力混凝土连续箱梁，全长420m。
梁高4m。
箱梁顶板宽16m，底板宽7.5m。
箱梁直线段总长为33m，采用单幅一次性浇筑，混凝土方量为492.36m3，梁段总重为1230.91t。
其中8’块段在南塔下横梁上方，此块段的重量200.85t 考虑由南塔下横梁承受，故直线段施工计算中混凝土重为1030.06t。
2 支架设计2.1 基础设计直线段施工范围位于江滩上，原计划采用钢管桩基础。
但经过现场勘查，此处属于原南塔施工场地，根据查阅其施工方案及现场核实，筑岛平台处理方法为清除30cm厚的腐质后，对基层进行分层填筑，分层压实，层厚100，属大柔度钢管，钢管的临界力Pcr=132.6t>93.3t，所以满足要求。
成品管桩主要由三个部分组成：拼接段、活动端、四通。
拼接段的单根长度为0.2m、0.3m、0.4m、1.05m～9.05m，施工时通过螺栓连接成整体。
活动端，由插座头及插销头组成，长度为1.49m，可调节范围0～0.2m。
四通主要是用于管桩的交叉连接，可以根据需要连接于管桩非法兰盘位置的任何地方。
（2）支架结构设计根据计算、比选，支架管桩分为三组，每组纵向两排，管桩间距为3m；横向四排，间距为3m+4.5m+3m；每组内每根管桩间设四层连接系，每10m一层。
根据计算，每组管桩的受力及稳定性满足设计要求，但考虑到管桩的高度，为确保安全，决定在每组管桩之间加两层连接系。
（3）管桩的配置管桩立柱根据设计进行初步配置，施工时基础标高需严格控制，安装完成后，顶端标高通过活动端进行精确调整。
