三重四级杆质谱仪原理(2)
thermo三重四级杆质谱
thermo三重四级杆质谱
热力学三重四级杆质谱（Thermo Triple Quadrupole Mass Spectrometry）是一种常用的质谱技术，用于分析和鉴定化合物的
组成和结构。
下面我将从多个角度对该技术进行全面的回答。
热力学三重四级杆质谱是一种基于四级杆质谱仪的仪器。
它由
三个四极杆（quadrupole）组成，其中两个四极杆用于选择和传输
离子，另一个四极杆用于进行碰撞诱导解离（CID）或者多级质谱（MSn）实验。
这种配置使得热力学三重四级杆质谱具有更高的选择
性和灵敏度，可用于复杂样品的分析。
热力学三重四级杆质谱的工作原理是通过施加交变电压和直流
电压在四极杆中产生稳定的离子轨道。
样品分子在离子源中被电离
产生离子，然后通过离子传输界面进入四极杆。
在四极杆中，只有
特定质量/电荷比（m/z）的离子能够通过，其他离子会被过滤掉。
通过调节四极杆的电压和频率，可以选择性地传输特定的离子到下
一个四极杆或进行解离实验。
热力学三重四级杆质谱在许多领域中得到了广泛的应用。
例如，在生物医学研究中，它可以用于药物代谢研究、蛋白质分析和生物
标志物的检测。
在环境科学中，它可以用于分析水和土壤中的有机污染物。
在食品安全领域，它可以用于检测食品中的农药残留和添加剂。
此外，热力学三重四级杆质谱还可以用于药物筛选、毒理学研究、石油化工和环境监测等领域。
总结起来，热力学三重四级杆质谱是一种高级的质谱技术，通过多级杆的配置和调节，实现了更高的选择性和灵敏度。
它在许多领域中被广泛应用，为化合物的分析和鉴定提供了可靠的手段。
三重四极杆串联质谱
三重四极杆串联质谱一、三重四极杆串联质谱的原理三重四极杆串联质谱是一种基于离子激发和离子分析的技术。
它由三个四极杆组成，每个四极杆都具有一个电场和一个磁场，可以对离子进行加速、分离和聚焦。
首先，样品通过离子源产生离子，然后进入第一个四极杆，通过调节电场和磁场来筛选离子。
接着，离子经过激发，激发成不稳定的离子态，然后再进入第二个四极杆进行进一步的分离和筛选。
最后，离子进入质谱仪进行质谱分析，得到样品的质谱图谱。
二、三重四极杆串联质谱的应用三重四极杆串联质谱在化学、生物和医药领域有着广泛的应用。
在化学领域，它可以用于分析复杂的有机化合物、无机化合物和高分子化合物，如蛋白质、DNA和RNA。
在生物领域，它可以用于分析生物样品的代谢产物、蛋白质组学、脂质组学和糖类组学。
在医药领域，它可以用于药物分析、代谢物分析和药物代谢动力学研究。
此外，三重四极杆串联质谱还可以结合其他分析技术，如色谱和电泳，进行多维分析，提高分析的灵敏度和分辨率。
三、三重四极杆串联质谱的发展趋势随着科学技术的不断发展，三重四极杆串联质谱也在不断改进和创新。
一方面，质谱仪器的灵敏度和分辨率不断提高，可以检测到更多的化合物和离子。
另一方面，质谱数据处理和分析的软件也不断升级，可以更方便地进行质谱数据的解释和应用。
此外，随着生物技术和医学技术的快速发展，三重四极杆串联质谱将会更多地应用于生物医学研究和临床诊断。
总之，三重四极杆串联质谱是一种重要的分析技术，它具有高灵敏度、高分辨率和广泛的应用领域。
随着科学技术的不断进步，三重四极杆串联质谱将会在化学、生物和医药领域发挥越来越重要的作用。
希望本文对读者对三重四极杆串联质谱有更深入的了解，并对相关研究和应用提供帮助。
三重四极杆气相色谱质谱联用仪结构

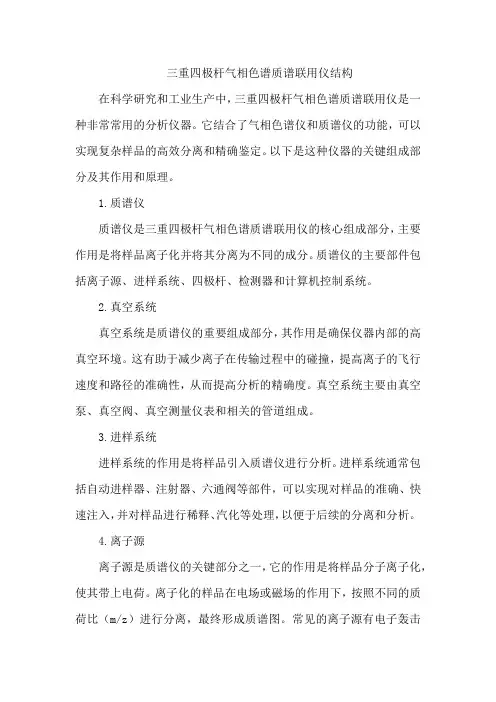

三重四极杆气相色谱质谱联用仪结构在科学研究和工业生产中，三重四极杆气相色谱质谱联用仪是一种非常常用的分析仪器。
它结合了气相色谱仪和质谱仪的功能，可以实现复杂样品的高效分离和精确鉴定。
以下是这种仪器的关键组成部分及其作用和原理。
1.质谱仪质谱仪是三重四极杆气相色谱质谱联用仪的核心组成部分，主要作用是将样品离子化并将其分离为不同的成分。
质谱仪的主要部件包括离子源、进样系统、四极杆、检测器和计算机控制系统。
2.真空系统真空系统是质谱仪的重要组成部分，其作用是确保仪器内部的高真空环境。
这有助于减少离子在传输过程中的碰撞，提高离子的飞行速度和路径的准确性，从而提高分析的精确度。
真空系统主要由真空泵、真空阀、真空测量仪表和相关的管道组成。
3.进样系统进样系统的作用是将样品引入质谱仪进行分析。
进样系统通常包括自动进样器、注射器、六通阀等部件，可以实现对样品的准确、快速注入，并对样品进行稀释、汽化等处理，以便于后续的分离和分析。
4.离子源离子源是质谱仪的关键部分之一，它的作用是将样品分子离子化，使其带上电荷。
离子化的样品在电场或磁场的作用下，按照不同的质荷比（m/z）进行分离，最终形成质谱图。
常见的离子源有电子轰击源（EI）、化学电离源（CI）、电喷雾电离源（ESI）等。
5.四极杆四极杆是质谱仪中的重要组成部分，主要作用是对不同质荷比的离子进行筛选和过滤。
四极杆由四根平行金属杆组成，施加特定的射频电压，使离子在四极杆间跳跃并改变方向，从而实现不同m/z离子的分离。
通过调整四极杆的电压，可以选择特定m/z范围的离子通过，并阻止其他离子的通过。
6.检测器检测器的作用是检测并测量通过四极杆筛选后的离子的数量。
检测器通常采用电子倍增管或通道电子倍增管等敏感器件，可以检测到离子的微小电流信号，并将其转化为电信号进行放大和处理。
检测器输出的信号可以进一步用于计算样品的浓度和成分含量。
7.计算机控制系统计算机控制系统是三重四极杆气相色谱质谱联用仪的核心控制系统，它可以实现仪器各个部件的精确控制和数据的实时采集、处理、分析以及结果的输出。
三重四级杆气相色谱质谱联用仪原理
三重四级杆气相色谱质谱联用仪原理
三重四级杆气相色谱质谱联用仪是一种分析仪器，结合了气相色谱（GC）和质谱（MS）技术，用于分析复杂样品中的组分。
三重四级杆气相色谱质谱联用仪的工作原理如下：
1. 气相色谱（GC）分离：样品经过预处理后，通过进样口注
入气相色谱柱中。
然后，样品在高温条件下挥发，并通过气流带动进样口中的挥发物进入气相色谱柱。
在气相色谱柱中，样品中的成分会因为不同的亲和性而在柱上发生分离。
2. 离子化与分析：GC柱分离出的组分进入质谱部分。
首先，
离子源将分离出的化合物离子化，通常使用电子轰击（EI）或化学电离（CI）方法。
离子化后的化合物会形成离子云。
3. 气体四级杆质量分析器：离子云被引入到四级杆质量分析器中，在四级杆中通过运动激发进行质量分析。
通过调节四级杆中的偏压和交变电场的频率，只有质量-电荷比（m/z）在指定
范围内的离子可以穿过四级杆，其他离子则被排除。
4. 超过磁扇质谱仪：离子从四级杆进一步进入超过磁扇质谱仪。
在这里，离子会被分离成不同的mm/z比。
质谱仪会测量这些
离子的强度，从而得到样品中的各种成分及其相对丰度。
5. 数据分析和识别：质谱仪测量得到的数据可以通过计算机进行分析和识别。
根据谱图中离子的相对强度和m/z比，可以确定各个组分的存在和相对丰度。
通过气相色谱质谱联用仪的工作原理，可以实现对复杂样品中微量成分的快速准确分析和鉴定。
三重四级杆质谱
三重四级杆质谱
三重四级杆质谱是一种用于精确测定质子的质谱仪，而且它具有极高的精确度和灵敏度。
它的工作原理是通过电离发生器将带有正电荷的待测物质转化成离子，然后将离子分离出来，最后在质量电极上测定其所对应的质量值。
三重四级杆质谱是一种分子碎片化质谱仪，也称为高级离子发生器（API）。
它由三个部分组成：电离发生器、全衡器和质量电极。
电离发生器是质谱仪的核心部分，它通过电离来将原始物质转变为带电离子，并根据物质的不同，产生出不同的带电离子。
然后，这些带电离子便进入全衡器，全衡器的功能是同时控制多种带电离子的传输，使其能够以恒定速度在真空中行进，并最终聚集在质量电极上。
质量电极的作用是接收带电离子，并根据离子的质量大小来判断其质量值，最后将其显示出来。
三重四级杆质谱具有许多特点，其中最重要的是它的准确性和灵敏度。
由于它的设计精巧，它能够准确测定特定的质子，而且它的灵敏度比其他质谱仪更高，它能够检测极小的特定质子，从而更准确地测定更多的信息。
此外，它的结果速度快，而且操作简单方便，维护也容易。
三重四级杆质谱在现今的分析仪器中是一种非常常用的质谱仪，它可以用来测定蛋白质、糖类、脂肪酸等多种物质的质量值，也可以用来检测各种生物样品，如活体细胞、组织、血液等，以及环境样品，如水、土壤等。
它也被广泛用于生物科学、化学和食品科学等领域，用于研究物质的组成、物质的形态及它们之间的相互作用。
总的来说，三重四级杆质谱是一种非常重要的质谱仪，它具有准确性高、灵敏度强、结果速度快、操作方便等特点，因此被广泛用于多种领域，用来研究物质的组成、物质的形态及它们之间的相互作用。
三重四极杆液相色谱质谱
三重四极杆液相色谱质谱一、液相色谱部分液相色谱法是一种常用的分离和分析方法，主要用于分离和检测化学物质。
其原理是基于物质在固定相和流动相之间的分配平衡，实现物质的分离。
在液相色谱法中，常用的色谱柱包括硅胶、氧化铝、活性炭、C8、C18等。
这些色谱柱可以根据物质的极性和吸附性质进行选择。
在液相色谱法中，流动相的选择也非常重要。
常见的流动相包括甲醇、乙醇、乙腈、水等。
流动相的极性和组成可以影响物质的分离效果。
二、四极杆部分四极杆是液相色谱质谱联用仪的核心部件之一，用于加速带电粒子，控制带电粒子的能量和聚焦带电粒子。
四极杆由四根平行金属杆组成，每两根金属杆之间通过绝缘材料隔开。
四极杆的主要作用是通过对离子施加射频电压来控制离子的运动轨迹。
离子在四极杆中受到交替的电场和磁场的作用，经过四极杆后，离子的运动轨迹会发生变化，从而实现离子的聚焦和能量控制。
三、质谱部分质谱是液相色谱质谱联用仪的核心部件之一，用于对物质进行高精度的质量分析。
质谱部分主要由离子源、质量分析器和检测器组成。
离子源的作用是将样品离子化，产生带电粒子。
质量分析器的作用是将带电粒子按照质量分离，不同的质量粒子进入检测器进行检测。
检测器的作用是将进入检测器的粒子转换成电信号，并进行放大和记录。
四、数据处理与分析在液相色谱质谱联用仪中，数据处理与分析是非常重要的环节。
数据处理的主要任务是对采集到的数据进行整理、去噪、提取有效信息等操作，以便进行后续的分析。
数据分析则是对处理后的数据进行深入挖掘，提取有关物质组成、含量、结构等信息，为研究提供科学依据。
在数据分析过程中，需要借助各种化学计量学方法和技术，如主成分分析、聚类分析、模式识别等，以实现更准确和深入的分析结果。
五、应用领域三重四极杆液相色谱质谱联用仪在多个领域都有广泛的应用，如生命科学、环境科学、药物化学等。
在生命科学领域，该仪器可用于研究生物分子相互作用、蛋白质组学、代谢组学等；在环境科学领域，可用于检测环境污染物的组成和含量；在药物化学领域，可用于研究新药的发现和开发。
三重四级杆质谱仪原理(全)
酸性氯代除草剂的基本知识
• 常用于除去草地和谷类农作物中阔叶杂草 • 潜在的地下水污染物 • 公众的误用 • 需要对痕量级别定量
传统方法
• 液－液萃取 • 重氮甲烷衍生化 • 气相色谱方法和选择性检测器（例如电子捕获检测器） • 仪器二次运行确认 • 存在问题 • 溶剂的过量使用 • 问题数据的解释 • 甲基化试剂的安全关注
三重四级杆质谱仪原理
内容
质量分析
– 基础知识 – 质量分析器的性能特点
• 分辨率 • 准确率 • 质量范围
多级质量分析
– 什么是多级质谱？ – 多级质谱如何工作？ – 碰撞诱导解离(CID) – 采集方式
• SRM • MRM
QQQ的优点（选择性、灵敏度和速度）
质量分析: 基本基础知识
在质量分析器里所产生的离子是根据他们的质荷比(m/z). 进行分离的
三重四极杆不是最好的获取质谱图的仪器，平行测量 的质谱系统会更好些：
• 三重四极杆质谱/质谱不如离子阱质谱仪（ TRAPS ）灵敏（定性） • 三重四极杆质谱不如飞行时间质谱仪（TOF）所获取的质谱图那么
有说服力（定性）
质量分析器的性能特点
• 质量范围
– 不同类型质量分析器质荷比的范围。四极杆分析器典型 的扫描范围高达3000 m/z。
一个单四极杆质谱仪
四极杆质量过滤器
合成电压在两个对杆上数量是相同的，极性 是相反的。
四极杆质量过滤器如何工作的？
四极杆质量过滤器稳定性图表
马修稳定图
选择性离子监测与全扫描对比
三重四极杆与其他液相/质谱联用技术的比较
– 在质谱应用领域里三重四极杆是最灵敏和定量重现性 最好的仪器。
– 在质谱应用领域里三重四极杆在执行中性丢失扫描和 母子扫描模式具有最好的灵敏性和准确性。
三重四级杆液相色谱质谱联用仪原理
三重四级杆液相色谱质谱联用仪原理三重四级杆液相色谱质谱联用仪（Triple Quadrupole Liquid Chromatography-Mass Spectrometry）是一种分析仪器，它通过液相色谱和质谱两种技术的结合，可以实现对复杂样品中目标化合物的分离、检测和定量分析。
三重四级杆液相色谱质谱联用仪的原理如下：1. 液相色谱（Liquid Chromatography, LC）部分：样品经过样品进样器进入色谱柱，进行分离。
色谱柱可以根据目标化合物的性质选择不同的相（如正相、反相、离子交换柱等），并通过溶剂梯度洗脱以实现化合物的分离。
分离后的化合物进入质谱部分进行进一步的分析。
2. 质谱（Mass Spectrometry, MS）部分：分离后的化合物进入质谱部分，首先经过电离源获得离子。
常用的电离方式包括电喷雾（Electrospray Ionization, ESI）和大气压化学电离（Atmospheric Pressure Chemical Ionization, APCI）。
离子经过质量分析器进行质量选择，只有质量符合设定的目标离子才能通过。
其中，三重四级杆质谱仪中的四级杆（Quadrupole）用于对质子探测器（Proton Detector）前进的离子进行质量筛选。
通过改变四级杆的电压，可以选择不同的目标离子，实现质量选择。
3. 数据分析：离子通过质量分析器后，到达质子探测器产生信号。
这些信号可以通过数据采集系统进行采集，最终得到对样品中目标化合物的质量信息。
根据信号的大小和比例关系，可以对目标化合物进行定量分析。
通过将液相色谱和质谱技术结合在一起，三重四级杆液相色谱质谱联用仪可以充分利用两者的优势，实现对复杂样品中目标化合物的高效分离和灵敏检测。
同时，它还可以进行定量分析、结构鉴定和代谢物标识等应用。
三重四级杆液质联用仪原理
三重四级杆液质联用仪原理三重四级杆液质联用仪是一种高分辨率的分析仪器，常用于生物分析、药物代谢研究、环境分析等领域。
它结合了质谱仪与色谱仪的优势，能够提供更高的灵敏度、更好的分辨率和更广泛的分析范围。
本文将从仪器的结构、工作原理和应用领域三个方面详细介绍三重四级杆液质联用仪。
三重四级杆液质联用仪的结构包括样品处理系统、色谱分离系统、质谱检测系统和数据处理系统。
样品处理系统用于样品的前处理，如样品的制备、提取和净化。
色谱分离系统采用高效液相色谱（HPLC）技术，通过液相色谱柱的分离能力将样品中的化合物分离出来。
质谱检测系统则通过质谱技术将分离出来的化合物进行检测和分析。
数据处理系统用于对质谱数据进行处理和分析，以获得有关样品组成和结构的信息。
三重四级杆液质联用仪的工作原理基于质谱仪的基本原理。
质谱仪通过将样品中的化合物转化为离子并对其进行质荷比（m/z）的分析，从而得到有关化合物的信息。
在三重四级杆液质联用仪中，样品分离后的化合物从液相色谱柱中进入质谱检测系统。
在质谱检测系统中，化合物首先经过一个四级杆组成的离子源，其中三个杆为驱动电极，一个杆为静电能量筛。
通过加入电场和射频场使得化合物被离子化，形成碎片离子。
离子经过杆组之后，进入到一个四级杆组成的质量分析器，这个质量分析器通过调整杆组之间的电压和扫描序列，可以选择特定质荷比的离子，进而进行质量分析。
最后，离子通过一个四级杆组成的解离器，通过改变杆组之间的电压和扫描序列，将离子解离成质量较小的碎片离子，这些碎片离子可用于进一步的结构分析。
三重四级杆液质联用仪有许多优点。
首先，它具有较高的灵敏度，可以检测到十分微量的化合物，通常在纳克/毫升（ppt）至百克/毫升（ppb）范围内。
其次，它具有较好的分辨率，不仅可以对复杂的混合物进行分离，还可以对类似化合物进行区分。
此外，三重四级杆液质联用仪可用于对样品进行定性和定量分析，通过质谱技术可以获得化合物的结构和组成信息。
三重四级杆质谱仪原理
开发新型电离源和检测器
电离源
研究新型电离源，如大气压化学 电离源和基质辅助激光解吸电离 源，以适应不同类型样品的离子 化需求。
检测器
开发高灵敏度和高动态范围的检 测器，以捕捉更多离子信息和提 供更准确的定量分析。
实现小型化和集成化
减小体积
通过优化电子和机械部件，减小仪器体积，使其更适合于现场和便携式应用。
代谢组学研究
用于检测生物体代谢产物的变化，了解生物体的生理和 病理状态。
05
三重四级杆质谱仪的发 展趋势和挑战
提高检测灵敏度和分辨率
检测灵敏度
通过优化离子传输系统和降低检测器噪音，提高对低 浓度样品的检测灵敏度。
分辨率
采用更高级的分离技术，如双四级杆或飞行时间质谱， 提高对同位素和异构体的分辨率。
三重四级杆质谱仪原 理
目录
• 质谱仪概述 • 三重四级杆质谱仪工作原理 • 三重四级杆质谱仪的组成 • 三重四级杆质谱仪的应用 • 三重四级杆质谱仪的发展趋势和挑战
01
质谱仪概述
质谱仪的定义
总结词
质谱仪是一种能够分离和测量带 电粒子（通常是分子或原子）质 量的仪器。
详细描述
质谱仪利用电场和磁场的作用， 将带电粒子按照质量大小进行分 离，并通过对粒子的性质和数量 进行测量，确定粒子的质量。
04
三重四级杆质谱仪的应 用
在环境监测中的应用
空气质量监测
三重四级杆质谱仪能够检测空气中的有害气体、挥发 性有机化合物等，为环境监测提供准确的数据。
水质监测
用于检测水体中的有毒有害物质，如重金属、农药残 留等，确保水质安全。
在食品安全检测中的应用
食品中农药残留检测
用于检测食品中农药残留量，确保食品的安 全性。
三重四极杆液相色谱质谱联用仪技术指标
三重四极杆液相色谱质谱联用仪技术指标一、引言在现代科学中，液相色谱质谱联用仪（LC-MS/M S）逐渐成为了分析化学领域中的重要工具。
它将液相色谱（L C）和质谱（MS）相结合，充分发挥两种技术的优势，可用于定性和定量分析。
本文将重点介绍三重四极杆液相色谱质谱联用仪的技术指标，探讨其在化学分析领域中的应用。
二、基本概念2.1三重四极杆技术三重四极杆液相色谱质谱联用仪是一种利用两种离子过滤技术（电子喷雾离子源和四极杆质谱分析器）将分离和识别结合起来的仪器。
通过控制离子的通量和质荷比，并应用高精度的质谱仪，可以实现对复杂样品的高灵敏度和高选择性分析。
2.2技术指标三重四极杆液相色谱质谱联用仪的技术指标是衡量其性能的重要指标。
以下是一些常见的技术指标：-分辨力：指样品中两个峰之间的峰宽能否被清晰分开，用于评估分离能力。
-灵敏度：指仪器对非常低浓度组分的检测能力。
-线性范围：指仪器对于不同浓度下的样品响应是否呈线性关系。
-选择性：指仪器在存在其他化合物的干扰下，是否能够准确识别和定量目标化合物。
-准确度和精密度：指仪器的分析结果与真实值的接近程度和重复性。
-响应时间：指仪器从样品进入装置到产生结果所需的时间。
三、应用案例三重四极杆液相色谱质谱联用仪在许多领域都有广泛的应用。
以下是一些应用案例的描述：3.1药物分析在药物研究和制造中，三重四极杆液相色谱质谱联用仪被广泛用于药物代谢动力学、药物测定以及药物残留的分析。
其高灵敏度和选择性使其成为药物分析的理想工具。
3.2环境监测三重四极杆液相色谱质谱联用仪在环境监测中的应用越来越重要。
它可以准确检测和定量各种环境污染物，如农药残留、水体中的有机物和无机离子等，为环境保护提供重要的数据支持。
3.3食品安全食品安全是社会关注的焦点之一，三重四极杆液相色谱质谱联用仪在食品安全领域中发挥着重要作用。
它可以对食品中的农药残留、重金属和有害物质进行快速、准确的分析，保障公众的食品安全。
三重四级杆质谱仪原理(全)
描述质谱仪同时检测不同浓度范围离子的能力。
关键参数设置方法及影响分析
离子源参数
包括电离方式、电离能量、气体流量等，影响离子产生效率和碎 片化程度。
质量分析器参数
如扫描速度、分辨率设置等，直接影响质谱图的获取质量和速度。
检测器参数
包括增益、偏置电压等，影响离子信号的检测和转换。
优化实验条件提高分辨率和灵敏度
THANKS FOR WATCHING
感谢您的观看
质量分析器类型
01
三重四级杆质谱仪采用串联的三个四级杆质量分析器，用于筛
选和分离不同质荷比的离子。
离子筛选
02
通过调节四级杆上的直流和交流电压，形成特定的电场分布，
使得只有特定质荷比的离子能够通过。
离子分离
03
经过多级筛选和分离，不同质荷比的离子被依次传输到检测器
进行检测。
检测器信号转换与放大
01
02
03
检测器类型
常用电子倍增器或离子阱 检测器等，用于将离子信 号转换为电信号。
信号转换
离子撞击检测器表面产生 二次电子，经过多级倍增 后形成可测量的电流信号。
信号放大
通过放大器对电流信号进 行放大处理，提高信噪比 和灵敏度。
数据处理系统简介
数据采集
将检测器输出的模拟信号转换为数字信号，并进 行实时采集和存储。
随着技术的不断进步，三重四级杆质谱仪的性能将不断提升，满 足更高层次的应用需求。
应用领域持续拓展
随着新方法和新技术的开发，三重四级杆质谱仪的应用领域将持续 拓展，覆盖更多行业和领域。
智能化和自动化水平提高
人工智能和自动化技术的引入将进一步提高三重四级杆质谱仪的智 能化和自动化水平，简化操作流程和提高工作效率。
三重四级杆质谱仪原理详解
其他的排除出离子阱。 • 在与惰性气体原子（氦，氩或者氮）碰撞后，所选择的离
子被激活，所产生的更大动能使它们变成碎片。 • 所得的碎片离子通过分析后，得到碎片离子谱图。
56
时间串联的多级质谱:优点
低聚核苷酸以及酯类药物类的分子等的测定。
52
什么是碰撞诱导解离（CID）？
这是一个通过中性分子的碰撞把能量传递给离子的过程。 这种能量传递足以使分子键断裂和所选择的离子重排。
❖ 为什么它那么重要？
在70年代初期McLafferty (JACS, 95, 3886, 1973) 论证 了从离子观测得的键断裂和重排,表明了CID是中性分子的 分子结构的典型代表。 ❖ 结构阐述
6
一个单四极杆质谱仪
7
四极杆质量过滤器
合成电压在两个对杆上数量是相同的,极性 是相反的。
8
四极杆质量过滤器如何工作的？
9
四极杆质量过滤器稳定性图表
马修稳定图
10
选择性离子监测与全扫描对比
11
三重四极杆与其他液相/质谱联用技术的比较
– 在质谱应用领域里三重四极杆是最灵敏和定量重现性最 好的仪器。
片段进行多重质谱/质谱(aka
MSn)实验，以获得更多的结构
信息。
• 另外一个优点就是它们能够富
集离子，以提供更好的离子信号。
20
时间串联的多级质谱:缺点
• 缺乏三重四极杆（QQQ）类型的母离子扫描和和中性丢
失 扫描的高灵敏度。
• 因为空间电荷效应的影响,离子阱的 动态范围有限。因为
如果过多的离子积累在阱里，它们的电荷相斥会对仪器的 分辨率和定量分析造成有害的影响。
三重四级杆质谱仪原理详解
农药残留检测
该仪器能够检测农产品中 农药的残留量，保障食品 安全。
兽药残留检测
在肉类食品中，兽药残留 可能对人体造成危害，三 重四级杆质谱仪能够对其 进行准确的检测。
在环境监测中的应用
大气污染物监测
通过对大气中各种污染物的成分和浓 度进行分析，三重四级杆质谱仪有助 于评估空气质量。
水质监测
通过对水体中的有机物、重金属等污 染物进行分析，该仪器有助于监测水 质状况和评估水环境健康。
在四级杆质谱仪中，粒子在电场和磁场的作用下进行稳定的 运动，通过测量粒子的运动轨道和周期，可以推算出粒子的 质量和电荷状态。
离子传输系统
离子传输系统是连接离子源和四级杆质谱仪的桥梁，其主 要功能是将离子源产生的离子传输到质谱仪中，同时保证 离子的传输效率和稳定性。
离子传输系统通常采用离子光学原理，通过控制电场和磁 场的大小和方向，实现对离子的聚焦、导向和传输，以保 证离子能够稳定地进入四级杆质谱仪。
05
三重四级杆质谱仪的发 展趋势与展望
技术改进与创新
更高的灵敏度和分辨率
通过改进离子光学系统和检测器技术，提高三重四级杆质 谱仪的灵敏度和分辨率，使其能够检测更低浓度和更小的 分子。
智能化和自动化
引入人工智能和机器学习技术，实现三重四级杆质谱仪的 智能化和自动化操作，包括自动校准、自动优化和自动诊 断等功能，提高仪器的可靠性和稳定性。
真空系统通常采用机械泵或分子泵等抽气设备，将质谱仪内部的空气抽出，以降低空气分子对离子运 动的影响，保证离子的传输效率和稳定性。同时，真空系统还能够减少空气对离子的碰撞和散射，提 高离子的检测效率和准确性。
03
三重四级杆质谱仪的应 用
在药物分析中的应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空间串联多级质谱：QQQ
必须通过连续放置多个分析器来实 现空间串联的多级质谱分析。 对于QQQ，每个分析器有以下单独的作用： – 第一个四极杆(Q1)根据设定的质荷比范围扫描和选择所需的离 子。 – 第二个四极杆(Q2) ，也称碰撞池，用于聚集和传送离子。在所 选择离子的飞行途中，引入碰撞气体，例如氮气等。 – 第三个四极杆(Q3)用于分析在碰撞池中产生的碎片离子。
时间串联的多级质谱：优点
离子阱的一个优点就是它们能够分离 出某种离子，把其他的离子排除出离 子阱。 被分离的离子能够通过CID的方式变 成碎片然后被测定。 质谱/质谱试验能快速进行。 离子阱允许对碎片离子和碎片片段进 行多重质谱/质谱(aka MSn)实验，以 获得更多的结构信息。 另外一个优点就是它们能够富集离 子，以提供更好的离子信号。
什么是碰撞诱导解离（CID）？ ）？
这是一个通过中性分子的碰撞把能量传递给离子的过程。 这是一个通过中性分子的碰撞把能量传递给离子的过程。 这种能量传递足以使分子键断裂和所选择的离子重排。 这种能量传递足以使分子键断裂和所选择的离子重排。 为什么它那么重要？
在70年代初期McLafferty (JACS, 95, 3886, 1973) 论证了从离 子观测得的键断裂和重排，表明了CID是中性分子的分子 结构的典型代表。 结构阐述 用主要的分裂机理方式解释CID谱图。
多级质谱分析
两种型号的质谱/质谱 质谱 时间串联的质谱/质谱 质谱
或 空间串联的质谱/质谱 质谱
时间串联多级质谱分析：通过离子阱质量分析器实现
时间串联多级质量分析是通过同一个分析器实现的，分 离出所需的离子，使之断裂，并分析碎片离子。
时间串联的多级质谱: 离子阱（质谱 ） 离子阱（质谱n）
离子在离子阱中静电捕获（无线电频率场见下图） 通过改变阱里的电场，从而选择特定的离子留在阱里，把 其他的排除出离子阱。 在与惰性气体原子（氦，氩或者氮）碰撞后，所选择的离 子被激活，所产生的更大动能使它们变成碎片。 所得的碎片离子通过分析后，得到碎片离子谱图。
时间串联的多级质谱：缺点
缺乏三重四极杆（QQQ）类型的母离子扫描和和中性丢失 扫描的高灵敏度。 因为空间电荷效应的影响，离子阱的 动态范围有限。因 为如果过多的离子积累在阱里，它们的电荷相斥会对仪器 的分辨率和定量分析造成有害的影响。
空间串联的多级质谱：通过QQQ质量分析器完成
空间串联的多级质谱分析通过连续的质量分析器 实现，例如QQQ。
空间串联多级质谱：QQQ
QQQ质谱仪对于液相色谱－质谱/质谱应用来说是权 威的分析工具，特别是需要精确定量时。 可以通过三重四极杆质谱仪可以进行如下几类试验： – 子离子扫描 – 母离子扫描 – 中性丢失扫描 – 单个反应监测 – 多重反应监测
QQQ多级质谱：子离子扫描
Q1选择了某一特定质量的母离子，Q2碰撞池产生碎片离 子，然后在Q3中分析。此过程产生典型的质谱质谱碎片 谱图。
第一个四极杆在选择性离子监测模谱：母离子扫描
在母离子扫描中，Q1测定母离子，Q3测定某个特定的 碎片离子，因此可在非常复杂的混合物中监测某种特 定的分子。 在下面的例子中，睾丸激素在母碎片（m/z 367）中碎 片m/z 97得到选择性监测，具有极高的灵敏度和精确的 定量分析。
多级质量分析
质谱/质谱方式的介绍 质谱方式的介绍
多级质量分析
通常通过由惰性气体分子，例如氮气，氩气或氦气，碰撞 所选择的分子离子来实现的。这个过程就是所谓的碰撞诱 导解离（CID)。 对所得的碎片离子进行质量分析。 碎片离子被用于对原来的分子离子的结构判断。 多质谱分析可用于缩氨酸顺序，碳水化合物的结构特性， 低聚核苷酸以及酯类药物类的分子等的测定。
