小灵通基站远供电源产品介绍
KT26调度通信系统介绍(小灵通)
矿井无线调度通信系统技术方案天地（常州）自动化股份有限公司（煤炭科学研究总院常州自动化研究院）矿井无线调度通信系统技术方案1、系统概述及特点KT26型矿井无线调度通信系统是天地（常州）自动化股份有限公司基于成熟的商用技术（公众通信PHS系统，无线市话亦称“小灵通”），自主研发的新一代矿井无线调度通信系统，能实现移动人员的相互通信联络、满足井下设备的检修需要及人员定位的功能，帮助用户改善管理手段，提高管理效率，提高用户在行业的竞争能力。
KT26型矿井无线调度通信系统设计时充分考虑了煤矿井下的工作环境与生产调度等特点，是专为煤矿服务的无线通信系统，其既有地面无线通信设备的高可靠性，又有可作为煤矿井下的无线信息网络服务平台的高性能、低价格的优势，非常适合大中型煤矿的装备，实现煤矿井下的无线调度移动通信的功能。
由于网络系统设计的统一，地面无线通信与井下无线通信相互一致，个人终端可以自由漫游于地面、井下，如果需要还可方便接入公众通信网。
在地面支持大小功率基站混合组网（500mW、40mW），支持基站组控技术，支持高密度话务，适合各种场所的覆盖要求。
井下采用小功率基站（40mW）。
小功率基站采用远端供电，适合野外及供电不便的场所无线覆盖。
系统设计符合国家（煤矿安全规程）及有关行业标准。
2、系统技术方案2.1系统组成按照建立煤矿井上，井下无线通信的要求，本次系统设计采用KT26型矿井无线调度通信系统，该系统主要由无线调度交换机（无线控制交换中心），基站控制器，基站，移动终端及网管等组成。
覆盖范围为全部办公区和生活区，井下根据要求覆盖相关地点，满足井上、井下的无线通话的需求。
典型布置如图1所示：2.1.1 KTJ4H 型无线调度交换机该交换机为有线/无线综合智能数字调度交换系统，可实现有线及无线终端的调度功能，并提供无线终端的短信等功能。
该交换机采用模块化结构设计、逐级分布式控制体系，系统容量和业务功能可根据用户需求灵活配置。
安装使用手册立信通仪样本
48V检测电压并声、光报警。
故障排除后可自动恢复正常输出。
6、局端设备具有系统漏电保护功能, 当系统漏电流为≥2mA时, 局端输出低于48V检测电压, 并声、光报警。
故障排除后可自动恢复正常输出。
7、局端设备具有强电入侵保护功能, 当远供电源用线对有强电( 220V AC, 380V AC) 搭接时, 局端无输出, 并声、光报警。
故障排除后可自动恢复正常输出。
8、局端设备复合信号输出端口具有防雷、防浪涌功能。
1.1.2 前面板说明见【图一】LX-POW-Ⅰ—产品型号运行指示灯—设备上电后闪烁直流指示灯—直流供电常亮, 无机站时闪烁交流指示灯—交流供电常亮漏电指示灯—系统漏电时, 闪烁强电入侵指示灯—系统输出有强电入侵时常亮故障指示灯—系统短路和故障时的组合闪烁前面板【图一】开关—系统电源开关告警指示开路报警: 直流指示灯、故障指示灯闪烁, 蜂鸣器报警, 周期为1S。
短路告警: 故障指示灯闪烁, 蜂鸣器报警, 周期为5S。
强电入侵: 故障指示灯闪烁, 强电入侵灯常亮, 蜂鸣器报警, 周期为5S。
系统漏电: 故障指示灯闪烁, 漏电指示灯闪亮, 蜂鸣器报警; 周期为5S。
系统输出过压: 故障灯闪烁, 蜂鸣器报警; 周期为5S。
1.1.3 后备板说明1、外形结构: 插箱后备板见【图二】。
插箱后备板【图二】2、 U口信号输入: 每个模块4对( Uin1,Uin2,Uin3,Uin4) 。
见【图三】。
3、复合信号输出: 4对线对输出(Fout1,Fout2,Fout3,Fout4)。
见【图三】。
4、备用线对: 两对备用线对( 在Fout1上边和Fout4下边) 。
见【图三】。
插箱后备板局部放大图【图三】1.2 远端模块1.2.1 功能说明1、远端设备完成U口信号和直流电的分离。
2、远端设备输入端( 复合信号) 、输出端( U口信号输出、电源输出) 。
3、远端设备采用铝合金密封外壳, 防水、散热、抗干扰能力强, 适合安装在交接箱内和露天架空挂接。
远供电源安装指导书
LX-POW型PHS基站远供电源设备安装指导书北京立信通仪科技有限公司前言LX-POW-Ⅱ智能型集中控制式小灵通基站远程供电系统是专门为解决小灵通基站供电难题而研发的高效、安全、无接入干扰的新型产品。
它可以从根本上解决小灵通基站供电分散、市电接入困难、市电停电和电压不稳、人为因素停电、简单市电接入易引入雷电干扰等对基站通信造成的影响，使得基站的安装、选址更方便，基站的运行更可靠，将基站的维护工作量降到最低。
与传统的UPS设备相比，它具有安全性更高，没有电池容量、电池充放电寿命和停电时间的限制，也不需要传统UPS要求的定期巡检、定期对电池进行充放电的繁琐工作，因此，大大降低了运营成本，极大的提高了基站通信的可靠性和通信质量。
一、组网方式LX-POW-ⅡPHS基站远供电源设备分为LX-POW-Ⅱ-JD、LX-POW-Ⅱ-YD 两个设备，局端设备可以和基站控制器一起安装在机房，也可以直接放置到MDF 旁边（根据局方实际情况确定），由局端机房的－48V供电，通过LX-POW-Ⅱ－JD局端升压器，将－48V调制到对地悬浮隔离的直流电压（为了减少线路损耗）240V±20％，并与U接口信号合并成一个复合信号，利用4对或6对U口信号线进行电源传输。
远端设备LX-POW-Ⅱ-YD与基站安装在一起，它把复合信号解调分离成两部分，一部分是240V直流电，给基站提供电源，另一部分是4路ISDN U口信号，供基站信号传输。
LX-POW-Ⅱ智能型集中控制式PHS基站远程供电系统，通过4对U口信号线传输，0.4线径的最大传输距离可达 3.2Km，0.5线径的最大传输距离可达4.2Km，如果另加两对用户线作辅助，传输距离可增加1到2公里，该电源适合任何一款500mW的大基站供电。
组网结构图如下：基站控制器LX-POW-Ⅱ-JD LX-POW-Ⅱ-YD基站－48V电源输入集中式远供电源单元二、安全性能在基站正常工作的情况下，利用信号传输电缆的4对双绞线，每两对线用于承载远供电源的一个极性，并且对大地为0电压，在操作一对线时非常安全，只有当用于电源的不同极性的两组线同时接触时，才会有压降产生。
井下小灵通

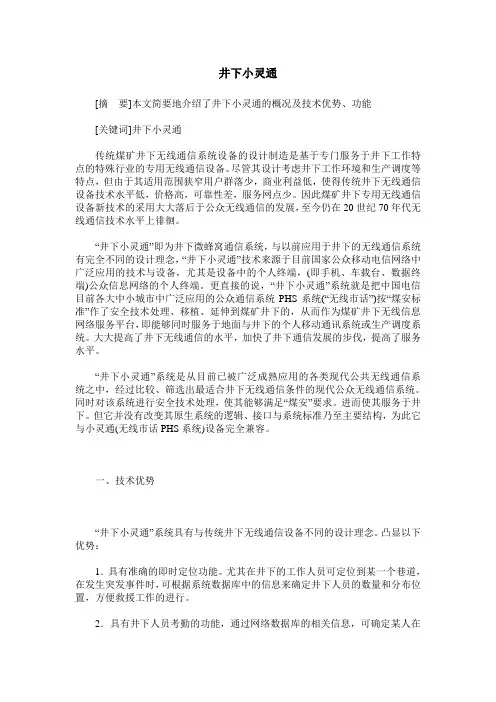

井下小灵通[摘要]本文简要地介绍了井下小灵通的概况及技术优势、功能[关键词]井下小灵通传统煤矿井下无线通信系统设备的设计制造是基于专门服务于井下工作特点的特殊行业的专用无线通信设备。
尽管其设计考虑井下工作环境和生产调度等特点，但由于其适用范围狭窄用户群落少，商业利益低，使得传统井下无线通信设备技术水平低，价格高，可靠性差，服务网点少。
因此煤矿井下专用无线通信设备新技术的采用大大落后于公众无线通信的发展，至今仍在20世纪70年代无线通信技术水平上徘徊。
“井下小灵通”即为井下微蜂窝通信系统，与以前应用于井下的无线通信系统有完全不同的设计理念，“井下小灵通”技术来源于目前国家公众移动电信网络中广泛应用的技术与设备，尤其是设备中的个人终端，(即手机、车载台、数据终端)公众信息网络的个人终端。
更直接的说，“井下小灵通”系统就是把中国电信目前各大中小城市中广泛应用的公众通信系统PHS系统(“无线市话”)按“煤安标准”作了安全技术处理、移植、延伸到煤矿井下的，从而作为煤矿井下无线信息网络服务平台，即能够同时服务于地面与井下的个人移动通讯系统或生产调度系统。
大大提高了井下无线通信的水平，加快了井下通信发展的步伐，提高了服务水平。
“井下小灵通”系统是从目前已被广泛成熟应用的各类现代公共无线通信系统之中，经过比较、筛选出最适合井下无线通信条件的现代公众无线通信系统。
同时对该系统进行安全技术处理，使其能够满足“煤安”要求。
进而使其服务于井下。
但它并没有改变其原生系统的逻辑、接口与系统标准乃至主要结构，为此它与小灵通(无线市话PHS系统)设备完全兼容。
一、技术优势“井下小灵通”系统具有与传统井下无线通信设备不同的设计理念。
凸显以下优势：1．具有准确的即时定位功能。
尤其在井下的工作人员可定位到某一个巷道，在发生突发事件时，可根据系统数据库中的信息来确定井下人员的数量和分布位置，方便救援工作的进行。
2．具有井下人员考勤的功能，通过网络数据库的相关信息，可确定某人在几点几分进入井下，在几点几分离开井下，强大的管理软件可完全解决井下人员的考勤问题。
小灵通基站后备式UPS电源系统

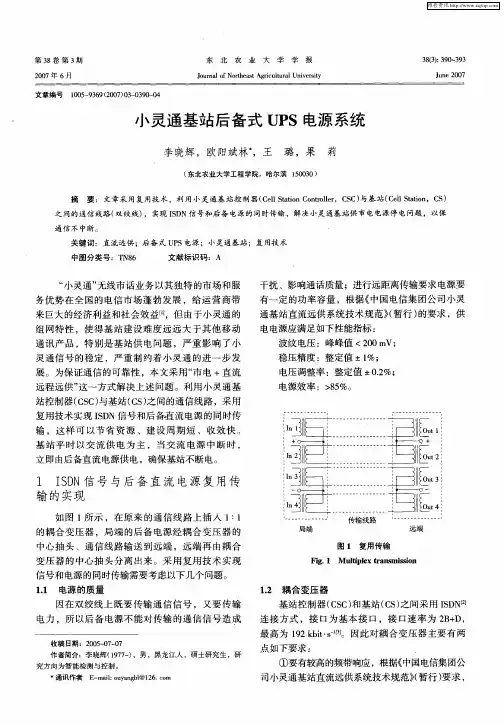

表 １ 铜导线截面与最大允许 电流
Ｔａ ｌ Ｃｒ ｓ － ｅ ｔ ｎ ｏ ｏ ｐ ｒ ｃ ｎ ｕ ｔ ｒａ ｄ ｂ ｅ１ ｏ ｓ ｓ ｃ ｉ ｆｃ ｐ ｅ ｏ ｄ ｃ ｏ ｎ ｏ
点如下要求 ：
①要有较高的频带响应 ，根据《 中国电信集团公 司小灵通基站直流远供系统技术规范》暂行 ） （ 要求 ，
维普资讯
第３ 期
李晓辉 等：小灵通基站后备式 Ｕ Ｓ Ｐ 电源系统
在特征阻抗为 １０ ，频率范围为 ５ ～ ０ ｋ ｚ ２ ０ ３０ Ｈ 的
之 问的通信线路（ 双绞线） ，实现 ＩＤ Ｓ Ｎ信 号和后备 电源的 同时传输 ，解 决小灵通基站供 市电电源停 电问题 ，以保
通 信 不 中断 。
关键 词：直流远供 ；后备 式 Ｕ Ｓ电源 ；小灵通基 站 ；复用技 术 Ｐ 中图分类号：Ｔ ８ Ｎ６ 文献标识码：Ａ
“ 小灵 通 ” 线 市话 业 务 以 其独 特 的市 场 和服 无
维普资讯
第３卷第３ ８ 期
２０ ０ ７年 ６月
东
北
农
业
大
学
学
报
３ （）３ ０ ３ ３ ８３： ９ ￣ ９
Ｊｎ ０ ７ ｕ ｅ２ ０
Ｊｕ ａ ｆＮｏｔｅ ｓ ｒｃ ｌｕａ ｉｅｓｔ ｏ ｒ ｌｏ ｒｈ ａｔＡｇｉｕ ｔｒｌＵｎｖ ｒｉ ｎ ｙ
因在双绞线上既要传输通信信 号 ，又要传输
电力 ，所 以后 备电源不能对 传输 的通信 信号造成
收稿 日期 ：２ ０ — ７ ０ ０５０—７
作者简介：李晓辉 （９ ７ ） １７ 一 ，男 ，黑龙江人 ，硕 士研究生 ，研
关于复合光缆远供系统的电源设计
复合光缆远供系统的电源设计随着光进铜退在农村网络中的推广，远供电源系统的需求逐渐增加。
远供电源的应用较多的是在小灵通基站的电源供应。
在小灵通基站电源使用时基站功耗相对较小，一般使用多对音频电缆（0.4mm或0.5mm）基站功耗一般不超过100W，单根铜线上的电流也相对较小，一般在300mA以下，传输电压一般为140VDC。
相对应复合光缆中的远供电源一般使用1对电源线，截面积一般在1mm2~1.5mm2,传输电流也相对较大，一般在0.5A～1A之间。
线间电压也比基站电源有升高，一般为280VDC。
一般在系统设计中要考虑以下几个方面。
1.远供系统示意在上边的系统中，局端电源将局内机房的-48V电源转换为280V左右的对地悬浮的高压，经过空载、短路、接地、防雷等保护电路后传输的复合光缆的铜线中，传输到远端设备上。
远端电源将200V左右的电压再变换为DC-48V和设备工作所需的各种电压。
2.线路环阻的计算环路直流电阻（20℃情况下）系统中远供电流经过铜线A—远端电源—铜线B 流回局端电源。
线路电阻= R×2×L 其中R为每公里铜线的电阻、L为远供的距离（KM）和加工困难而不宜采用。
根据上述标准在20℃情况下获得的每公里线路总环阻为2.2.考虑温度特性的环路直流电阻在上边的计算中按照20℃情况下的电阻，在实际使用中复合光缆的环境温度变化很大，从-30℃～60℃的情况均有可能，铜线的电阻率随温度变化而变换，系数为т=（235+t）/(235+20) 公式中235为铜线的电阻温度系数，t为环境温度，20为参考温度20℃，计算得出环境温度在60℃,温度系数最大，为标准值的1.15倍根据上述标准在60℃情况下获得的线路总环阻为设计时应考虑极限情况计算线路的最大环阻3.远供线路最大传输距离的计算线路允许最大电流根据国标规定1mm2的电源线最大允许长期传输4A电流，单远供系统中不可能有超过1A的电流输入，因为线路的本身的环路电阻很大,1A电流采用1.5平方铜线传输10KM时纯线路损耗电压已经达到局端输出电压，传输到远端时线路压降已经让设备无法正常工作。
直流远供学习
直流远供学习1. 为什么需要直流远供？它解决了什么问题？答：直流远供，即给远端的设备供应直流电，主要应用在电信领域。
早期直流远供在小灵通基站上应用较多，由于小灵通基站覆盖小分布广，常常需要在居民楼等人口密集处架设基站（没有专门的电信机房），这些地方一般都没有工业用电部署，如果直接使用市电，将无法对小灵通基站的做到电信级的供电保障，这样就需要利用直流远供系统从电信机房远程对小灵通基站进行供电。
随着人们对网络速度的需求日益增大，以及光进铜退政策的实施，光纤入户将成为未来有线接入网络发展的主流方向，各大运营商包括各地广电都开始积极部署光纤接入网络，当前基本已经实现光纤到楼，随着技术的进步，光纤入户将指日可待。
所谓光纤到楼，就是将ONU设备放置在小区楼道，所谓光纤入户即是将ONU设备放置到用户家里，不论是光纤到楼还是光纤入户，都涉及到对光信号转换设备ONU（Optical Network Unit 光网络单元）的供电问题。
与小灵通基站一样，直流远供将是不二之选。
另外，随着通信网络技术的发展演进，各种低功耗设备、特别是室外型设备已获得广泛应用，比如WLAN/WiFi热点设备等，出于对这一类设备的电信级供电保障需求考虑，直流远供也将是各大运营商的必选技术。
总之，直流远供系统解决了对于一些分布广保障难的电信设备的直流供电问题，它从根本上解决了通信设备供电分散，市电开户造价高、接入困难、停电、电压不稳、易引入雷电干扰等对通信设备造成的影响，提升了网络品质。
具体表现在下面几个方面：♦根本上解决了远端设备的安全供电。
♦使远端设备供电达到电信级供电标准。
♦便于集中监控、管理和维护。
♦避免就地取电带来的纠纷。
♦相比UPS供电方式，大大降低了后期运行维护费用。
2. 直流远供涉及哪些关键名词？答：直流远供系统涉及到的关键名词有：♦局端设备（Station Device）：在直流远供系统中，安置在电信机房内的设备。
它的主要作用是把-48伏的直流电转换成220～300伏的直流电。
小灵通技术资料
小灵通技术资料PHS基站测试PHS （Personal Handy phone System）技术起源日本，它在日本作为第二代无线通信技术得到了蓬勃的发展。
在中国，根据我国的国情，充分利用中国固定电话网的富裕资源将市话交换、传输技术有机地结合起来，组成小灵通系统。
对于小灵通网络运营商来说，建网速度快，投资小；对于用户来说，经济方便，花20%的钱享受80%的移动服务。
PHS在我国发展迅速，据统计，2002年底PHS用户已超过1千万，2003用户将新增2倍以上。
在对小灵通网络进行维护时，非常有必要对基站的射频指标进行测试，并将测试结果和门限进行对比，进而判断基站的好坏，提高整个网络的运行质量，同时也减小不同无线网络间的干扰。
一、PHS 基站维护测试PHS 基站维护测试主要有以下三个方面：（1）建站时使用PHS基站测试仪表进行基站的安装验收测试和开通测试，这是网络运营管理部门接手新基站并使之正常运行的第一步，此时要采用离线测试方法，即控制基站进入测试模式后测试基站的各项指标。
测试的目的是：建立初始档案数据，为将来的运维工作做参考准备；为网优部门提供一些有参考价值的网络设置数据；可以使运维商在与基站供应商的交往中占据自主地位。
（2）在日常的基站维护工作中，可采用离线测试和在线测试相结合的方式。
目的是监测并记录基站的收发信电路和其他部分电路功能的老化过程，建立基站的日常状态档案。
（3）当基站发生故障时：当掉话率高、接通率低、声音不清晰、话音质量低、手机难拨通等投诉出现时，首先应该从基站找原因，应该用离线测试方法测试基站的各项指标，进一步确认是基站的问题还是外部原因；为重新进行基站设置向网管部门或网优部门提供参考数据；建立基站的故障状态档案。
而在线测试方法的测试结果已经无法对这些网络运行问题进行解释，他们不足以来评判基站的好坏，因此测试意义也不大。
比如说，在网络中处于工作状态的基站可能会同时和几个手机保持通信，它们有可能占用同一个频点的相邻时隙，互相的干扰是非常大的，所以此时在线测试结果就非常可能超出门限的要求，如载波关断泄漏功率等；当然，还有其他周围的工作基站造成的干扰也不可忽视。
直流远供
直流远供电源产品介绍江苏侨宏科技限公司一．远程供电的原因不管是在城市还是农村，如商场、宾馆、写字楼、住宅、机场、码头、车站、体育馆、娱乐厅、地铁、隧道等；以及自然环境的阻隔，如旅游景点、高速公路、农场、林区、矿山、水电站、海岛等各种场所，都是通信网络覆盖中的难点和弱区。
中国电信在进行小灵通网络覆盖——基站建设时，由于覆盖的范围广泛，产生了许多问题，诸如选址困难、协调不便、电源不稳定、管理困难等影响了网络的建设与运行。
针对这种情况，我公司和广东省邮科院合作，独立研发和生产了为小灵通基站远供电源产品，TELSUN-I、TELSUN-II、TELSUN-III、 TELSUN-IV、TELSUN-V解决了小灵通基站电源的供电问题。
我公司又对通信领域进行调研，发现通信设备的供电均不同程度的存在一些问题，继续研发了TELSUN-VI直流远供电源解决直放站、边际站、干放站、EPON、射频拉远、微蜂窝等通信设备的远程供电问题。
二. 远程供电原理工作原理：将提供的稳定电源通过直流远供电源远程传输供给通信设备使用。
稳定电源三相AC 380V或单相AC 220V或DC-48V经直流远供电源的局端机（TELSUN-Ⅵ-JD）整流、升压、隔离处理后成为悬浮的直流高电压，通过电力电缆远程传输给直流远供电源的远端机（TELSUN-Ⅵ-YD）处理后,输出稳定、悬浮、具有多重保护的直流电压为通信设备供电。
三．远供电源组成远供电源由局端设备和远端设备组成局端远端图四．产品特性n 1 为设备提供远程供电电源，替代市电或互为备用；n 2 替代UPS；减少或去除蓄电池的使用和维护；n 3 减少或去除漏电保护开关的使用和维护；n 4 在额定容量内，一台局端机可以拖多台远端机;n 5 电源DC－48V，方便选址；n 6 保护功能强，保证人身与设备的安全；n 7 供电可靠、高效、安全、无接入干扰，延长通讯设备寿命。
n 8 标准版：单机输出，不具备功率扩展，故障采用继电干接点输出；n 9 监控版：模块组成N＋1冗余热机备份，具有完善的监控功能：故障报警记录与故障信息RS232上传，方便监控；局端和远端均有各自的监控电路，局端接收远端监控电路所发送的监控信号，并进行管理。
HM60矿用井下小灵通介绍
HM60矿用井下小灵通介绍HM60矿用井下小灵通是针对矿区井下作业环境和安全生产要求而研制的多功能无线调度通信(小灵通PHS)系统。
系统可以实现所有有线、无线用户的调度功能，井下手机与手机之间，井下手机与调度电话之间，井下手机与地面手机之间，井下手机与地面固定电话间均可实现双向通话，还能根据生产需要对无线用户及所带的固定用户混合组网、统一编号。
系统与紫方公司的有线调度系统可以无缝衔接，真正实现有线、无线一体化调度，所有无线用户的调度性能与有线系统一致（即调度员可以通过调度键盘，用一键到位的方式控制覆盖区域的所有有线和无线调度用户，并实现强插、强拆、强接、组呼、会议等调度专有功能）。
HM60矿用井下小灵通系统还能实现矿区移动通信网与公众移动通信网的汇接联网，实现了矿区移动用户、固定用户的统一调度和指挥。
特别值得一提的是，宏明瑞通提供的无线通信系统可以与有线调度系统设备共用一套交换核心，无须单独加装交换系统控制单元及用户板（即调度交换主机）等调度交换设备，是真正意义上的有线无线一体化调度通信系统，极大地为用户节约了设备成本。
与其它系统采用的“数字调度（即调度交换机＋PHS无线交换机”）的组网模式（因其无法实现对无线用户的调度，所以只能称之为无线通信系统）有着本质上的不同。
HM60矿用井下小灵通通过煤炭工业的防爆检验，并获得国家矿用产品安全标志中心颁发的矿用产品安全标志（MA），可应用于煤矿的井下等带有爆炸危险气体的区域，也可广泛用于其它高温、高湿、高污染的厂矿企业。
系统容量系统总容量为1712门；调度用户基本容量为32～512门(有线+无线)，可根据需要扩容；中继容量为40个E1中继接口/128线环路中继，每个E1口可连接一台基站控制器；每个基站控制器可带16个基站。
传输距离E1口(无线调度交换机与基站控制器) 传输距离15km；U口(基站控制器与基站) 传输距离3km；基站无线覆盖范围不小于200m，手机在基站无线覆盖范围内实现无线通信。
YSH-POW系列小灵通基站远程供电系统
YSH-POW系列小灵通基站远程供电系统一、前言1．小灵通基站本地供电方式存在的问题（1）市电停电会导致基站供电中断。
（2）安装电表和布设电源线要与外单位和市民协调，工作量大。
（3）在城近效区电压波动较大，会影响基站的正常工作。
（4）采用市电需定期以较高电价付电费，既增加了费用，又增大了工作量。
（5）市电的引入增大了雷电干扰和破坏的可能性。
2．小灵通基站远供系统的优点（1）由于无需与外单位或市民协调，既降低管理成本又减轻了电费负担。
（2）由于采用远程供电，市电停电时基站可正常工作。
（3）由于具有集中监控功能，可以集中管理和维护。
（4）由于线路传输的是直流电压，所以不对传输信号产生干扰。
（5）由于具有断路、漏电、短路等保护方式，不会对人员的安全产生危险。
（6）由于其独特的工作方式，可以避免UPS常出现的不能长时间供电及对环境要求苛刻等问题。
二、概述YSH-POW型基站远程供电系统既可以给PHS基站供电，也可以给PHS功率放大器供电1．组图示意图（1）Y SH -POW型远供电源（针对PHS基站）:2．组网方式YSH -POW型PHS基站远程供电系统分为局端设备（升压，调制合成）、远端设备（解调分离），局端设备和基站控制器一起安装在机房，由-48V供电，升压后，将-48V调制到对地悬浮隔离的直流电压（-240V+20%），并与U口信号耦合成一个复合信号，利用4对U口线远距传输。
远端设备与PHS基站安装在一起，将复合信号解调分离为-240V直流电（为基站供电）和4路ISDN U口信号（基站信号传输）。
YSH -POW型PHS基站远程供电系统无需增加用户电缆即可远程供电。
0.4线径的最大传输距离可达3.1Km，0.5线径的最大传输距离可达4.1Km，若另加2对用户线，传输距离可增加2Km左右。
针对PHS 功率放大器的远供电源，不含远端设备，无复用功能。
3．系统组成针对PHS基站系统包括：局端设备、远端设备、相应的配线机架（视现场情况而定）、监控软件（选件）。
小灵通技术资料
小灵通技术资料PHS基站测试PHS （Personal Handy phone System）技术起源日本，它在日本作为第二代无线通信技术得到了蓬勃的发展。
在中国，根据我国的国情，充分利用中国固定电话网的富裕资源将市话交换、传输技术有机地结合起来，组成小灵通系统。
对于小灵通网络运营商来说，建网速度快，投资小；对于用户来说，经济方便，花20%的钱享受80%的移动服务。
PHS在我国发展迅速，据统计，2002年底PHS用户已超过1千万，2003用户将新增2倍以上。
在对小灵通网络进行维护时，非常有必要对基站的射频指标进行测试，并将测试结果和门限进行对比，进而判断基站的好坏，提高整个网络的运行质量，同时也减小不同无线网络间的干扰。
一、PHS 基站维护测试PHS 基站维护测试主要有以下三个方面：（1）建站时使用PHS基站测试仪表进行基站的安装验收测试和开通测试，这是网络运营管理部门接手新基站并使之正常运行的第一步，此时要采用离线测试方法，即控制基站进入测试模式后测试基站的各项指标。
测试的目的是：建立初始档案数据，为将来的运维工作做参考准备；为网优部门提供一些有参考价值的网络设置数据；可以使运维商在与基站供应商的交往中占据自主地位。
（2）在日常的基站维护工作中，可采用离线测试和在线测试相结合的方式。
目的是监测并记录基站的收发信电路和其他部分电路功能的老化过程，建立基站的日常状态档案。
（3）当基站发生故障时：当掉话率高、接通率低、声音不清晰、话音质量低、手机难拨通等投诉出现时，首先应该从基站找原因，应该用离线测试方法测试基站的各项指标，进一步确认是基站的问题还是外部原因；为重新进行基站设置向网管部门或网优部门提供参考数据；建立基站的故障状态档案。
而在线测试方法的测试结果已经无法对这些网络运行问题进行解释，他们不足以来评判基站的好坏，因此测试意义也不大。
比如说，在网络中处于工作状态的基站可能会同时和几个手机保持通信，它们有可能占用同一个频点的相邻时隙，互相的干扰是非常大的，所以此时在线测试结果就非常可能超出门限的要求，如载波关断泄漏功率等；当然，还有其他周围的工作基站造成的干扰也不可忽视。
基于JTL300系列PHS基站远供电源安装和调试
Ｉ ｓａｌ ｎ ｎ ｅ ｕ ｇｎ ｆｂ ｓ ｔ ｔ ｎ ｐ ｗｅ ｕ ｐ ｙ ｂ ｅ ｎＪ Ｌ３ ０ Ｐ ｎ ｔｌ ｍｅ ｔａ ｄ ｄ ｂ ｇ ｉｇｏ ａｅ ｓａ ｉ ｏ ｒｓ ｐ ｌ ａ ｄ ｏ Ｔ ０ ＨＳ ｏ ｓ Ｚ ＡＯ Ｓ ｕｊｎ ， Ｕ ａ ｊ ｇ ， Ｉ ｏ ｇ Ｈ ｈ — Ｆ Ｈｕ ｉｉ ２ Ｌ Ｎ Ｔ ｎ ｕ —ｎ
维普资讯
Ｔｅ ｈｎ ｌｇ ＆ Ｅｃ ｎｏ ｎ Ａｒ ａ ｆ ｃ ｏｏ ｙ ｏ ｍｙ ｉ ｅ ｓｏ Ｃｏ ｍｍｕ ｉ ａｉｎ ｎｃ ｔ ｓ ｏ
基 于 Ｊ ３ ０系 列 Ｐ ＴＬ ０ ＨＳ基 站 远 供 电源 安 装 和 调 试
赵 树 军 付 怀 敬 林 ， ，
ｒ ｔｌ ｅ ｏ ｔｅ ｃ ｉｄｏ ｒ ｉｇ ｉｆｒ ａｉｎ，ａｓ ａ ｅ ｄｗｏ ｋｎ ｏ ｄｔ ｎ ａ ｄｗａ ｎｎ ｆｒ ａｉｎ ｔ ｈ ａｅｙ ｒｐ ｒ ａ ｈｋｎ ｆｗａ ｎｎ ｏｍ ｔ ｎ ｏ ｌ ｃｎ ｓｎ ｒ ｉｇ ｃ ｎ ｉｏ ｎ ｒ ｉｇ ｉ ｏ ｏ ｉ ｎ ｍ ｔ ｏｔ ｅ ｏ
大大的降低运 营成本 ， 高基站通信效率和通信质量。 提
关 键 词 ：Ｔ ｌＯ ； Ｈ Ｊ Ｉ ０ Ｐ Ｓ基 站 ； 远供 电源 ； 装 和 调 试 安
中图分类号 ： ８文章编号 ：０ ８ ６ ６ ２０ ）３ ０ ２—０ １０ —５ ９ （０ ７ ０ —０ ７ ３
统使 得 小灵 通 基 站 的 安 装 、 址 更 加 方便 灵 活 ； 选 自我 保 护 性 能好 ， 按 要 求 准 确 报 告 各 类 告 警 信 息 ， 时 远 供 设 备 能 能 同
够把远供 系统的 工作情 况和告警信 息上传给监控设备进 行监控 ； 维护 维修 工作 简单快捷 ， 与传统 的 Ｕ Ｓ设备 相 比， Ｐ
小灵通基站直流远供技术探讨
的 基 站 ， 采 用 不 具 有 远 程 ＵＰ ｓ功 能 的 远 供 设 备 无 疑 是 惟 一 的选 择 。
一
４ ８Ｖ辅 八
从 供 电 线 路 来 看 ， 小 灵 通 电
＜８ ２ ０Ｖ直流输出， ＜７ ２ ５Ｖ交流输出
源远 供 设 备可 分为 ｕ 口复用 的远
供 设 备 和 不 复 用 ｕ 口 的 远 供 没 备 。在 主 干 电缆 资 源 紧 张 、尤空 闲 线 对 用 来 传 输 远 供 电源 的 情 况 下 ， 可 采 用 ｕ 口复 用 的 远 供 设 备 ； 在 主 干 电 缆 资 源 充 裕 的 情 况 下 ，可
２ １ 技 术 原 理 及 系 统 组 成 ．
小 灵 通基 站 直流 远供 是 将 通信 机房 的直
流 电源 经 过 变 换 ，通 过 电 话 双 绞 线 传 送 到 远 端 基 站 处 ，为 基 站 提 供 工 作 电源 。 通 信 机 房 的 直 流 电源 可 靠 性 高 ，采 用 直 流 远 供
介 绍 ７小 灵 通 基 站 直 流 远 供 技 术 的 原 理 、 实 现 方 式 特 点 以 及 存 在 的 问题 美曩 ｌ：小灵 通 基站 直流远供
・实现监控 的成本较 高 ，维 护 作 量大 ； ［ ＿
・Ｕ Ｐ Ｓ与 电 池 属 于 通 用 型 产 品 ， 安 装
在 户外 存 在 被 盗 的 安 全 隐 患 ， 接 威 胁 到 通 直
技术 理 论上 可 保证 小 灵 通 基 站 不 问 断 供 电 。 由 上 可 知 ，小 灵 通 直 流 远 供 系统 主 要
由局 端 设 备 和 远 端 设备 组 成 。 安 装 在 电信 机 房 内 的 局端 设 备负 责 将 一 ８Ｖ直 流 电压提 ４
小灵通基站直流远供电源模块智能综合检测仪的设计
小灵通基站直流远供电源模块智能综合检测仪的设计
玄子玉;张玉峰
【期刊名称】《佳木斯大学学报（自然科学版）》
【年(卷),期】2007(025)004
【摘要】介绍了以AT89C51单片机为基础的小灵通基站直流远供电源模块综合参数检测仪的硬件和软件的设计.该测试仪能够精确采集直流远供电源的输入输出电压电流参数,进而计算出电源模块的功率及效率,且能通过上位机观察绘制出各参数曲线,存储、打印测量数据和曲线.
【总页数】3页(P484-486)
【作者】玄子玉;张玉峰
【作者单位】东北农业大学,黑龙江,哈尔滨,150030;佳木斯大学信息电子技术学院,黑龙江,佳木斯,154007;佳木斯大学信息电子技术学院,黑龙江,佳木斯,154007【正文语种】中文
【中图分类】TP311.52
【相关文献】
1.小灵通基站直流远供技术探讨 [J], 邹明义
2.小灵通基站直流远供后备电源监控系统 [J], 李晓辉;魏巍
3.移动通信基站直流远供设计要点分析 [J], 唐连雷;邱剑
4.基站直流远供系统工程设计 [J], 魏意
5.通力合作,解决兰新高铁通信基站供电
——国内最长的高压直流远供供电项目 [J], 李俊峰;刘斌;吴佳亮;刘峰
因版权原因，仅展示原文概要，查看原文内容请购买。
BBU、RRU远程供电浅论
BBU、RRU供电距离浅论随着通信技术的不断发展，基站产品越来越丰富，而且各有特色。
从整体发展来看，分布式基站无疑代表了“下一代基站”的基本走向。
分布式基站具有低成本、环境适应性强、工程建设方便的优势，尤其是在未来的3G移动网络中，分布式基站将得到非常广泛的应用。
电源供给在系统稳定可靠运行中起到至关重要的作用。
以下分析常用的几种供电方式。
1、集中式供电分布式基站将基带部分（BBU）和射频部分（RRU）分开。
BBU单元供电由机房总线电源供给，而RRU单元处于楼顶或铁塔上，采用直流远供的方式直接由机房电源供应，但是受到了直流远供距离的限制，如表1所示。
表1注：传输距离为线缆长度的1/2。
可以看出，当传输距离超过50m时，机房电压到达RRU时下降到40V,已经不能保证RRU单元稳定可靠的工作，如果增加传输距离，只能增加线缆的截面积。
虽然集中式供电简单易行、维护方便，但是严重受到传输距离的制约。
当传输距离大于100m时,功耗大大增加，集中式供电已经不适合。
2、分散式供电即就近采用220v市电，通过AC/DC变换，将市电转换为-48V给RRU单元供电。
这种方式就近取电，损耗小。
但缺点也较多: （1）交流供电电压不稳(供电电压受高峰负载影响较大),容易造成用电设备损坏或进入保护状态而停机。
（2) 交流供电经常受停电困扰(用电缺口较大;交流电网要求同步运行,存在不稳定问题,输送的功率受电力网稳定限制;交流电网短路容量较大,事故停电的影响范围也较大;电业部门检修或故障时,造成大面积停电。
（3)电源接入困难,须电力部门调配或与物业管理部门协商。
（4)需要配电表,进行单站结算等,较为麻烦。
山东融信科技科技有限公司根据多年以来远程供电解决方案的经验，针对移动公司提出问题和要求，拟制了以下远程供电系统解决方案。
可以解决100～3000m RRU单元供电的问题。
二、远程供电系统解决方案智能大功率远程供电系统分为局端模块和远端模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小灵通基站远供电源产品介绍Ting Bao was revised on January 6, 20021小灵通基站远供电源产品介绍BY1050系列小灵通远程供电系统是针对小灵通基站远程供电开发的专业配套产品，是具有低维护成本、高可靠性、高安全性的新型电源产品。
该产品可利用小灵通基站控制器所在的接入网或局端机房现有的-48V电源（二次电源或后备电源）作为输入，经过远供系统的局端模块进行DC/DC变换和电源隔离，将输出的直流电源加载到传往基站的现有信号双绞线上，利用基站原有的线路资源，将U口通讯信号和直流电源进行复用后同时传递给远端的室外基站。
再通过安装在基站端的远端模块将通讯信号和直流电压进行分离，分别送入小灵通基站。
远端模块具有UPS功能，即远端模块有市电220V交流输入接口，在基站安装处市电正常时，远端模块可以将市电直接送入基站，在基站安装处市电不正常时，远端模块自动切换直流电压对基站供电。
在基站安装处市电不易解决的环境中，该电源系统也可长时间对远端基站进行直流供电，同时还可实现对电源的集中监控和集中维护，避免了采用基站当地民电所需要的大量协调工作和维护的困难，提高了电源的管理性，可以使基站安装的选址不受交流电的制约，具有更高的灵活性产品用途PHS0508小灵通基站直流远供电源系统是专门为改善小灵通基站供电质量而设计的电源系统，用于UT 500mW基站、中兴CS4/CS17/CS28 500mW基站、LUCENT CS504型号基站（500MW）/CS505型号基站（500MW）基站等各种小灵通基站的远距离直流供电。
产品组成PHS0508小灵通基站直流远供电源系统由系统机框、局端模块和远端模块组成，见下表：名称系统机框局端模块远端模块型号PHS0508-KA001 PHS0508-JA001 PHS0508-YA001主要功能为局端模块提供安装支撑，使局端模块能够安装在19英寸标准机柜上；为局端模块提供－48VDC配电。
将－48VDC变换成140/280VDC；将U口信号与140/280VDC电压混合；U口引出线防雷。
为PHS基站提供220VAC市电或140/280VDC远供电源；远端220VAC市电接入；U口信号与140/280VDC电压混合输入；U口信号与140/280VDC电压分离输出；各端口防雷。
产品原理框图1.3.1 系统框图1.3.2 工作原理：PHS0508小灵通基站远供电源系统分为局端模块和远端模块两个部分，直流48V电源进入局端模块后，通过DC/DC变换器，变成140/280V的高压直流电，基站控制器里的通讯信号在局端模块里与140/280V直流电混合，通过U口输出，利用已经铺设好的4-8对双绞线，把电源和信号同时传送到基站所在的远端模块，远端模块再把140/280V直流电和通信信号分离，送入小灵通基站。
远端模块具有UPS功能，即远端模块有市电220V交流输入口，在基站安装处市电正常时，远端模块把市电直接送入基站，在基站安装处市电不正常时，远端模块切换成280V直流电对基站供电，使小灵通基站在没有市电的情况下也能正常工作。
1.3.3局端模块框图工作原理：电信机房的－48VDC接入局端模块后，通过滤波器进行滤波，再通过DC/DC变换器把－48V直流电源提升到140/280VDC，140/280V直流高压在混合电路内与通讯ISDN信号混合，经过防雷网络后从局端模块输出。
输出的信号是电源和通讯信号的混合信号，可以在4～8对双绞线上同时传输。
1.3.4 远端模块框图混图－2远端模块图－3工作原理：ISDN和140/280VDC的混合信号进入远端模块后，先通过输入防雷网络进行防雷保护，然后接入信号分离电路把ISDN通讯信号和140/280V高压电源信号分离，分离后的ISDN信号直接接入输出防雷网络，然后输出到PHS基站。
分离后的140/280V高压直流电接入“市电/DC切换电路”，当基站安装现场有220VAC市电时，140/280V高压直流电不输出，而是直接把市电通过防雷网络后给基站供电，当基站安装现场的220VAC市电断电和出现故障时，切换电路把220VAC市电切换成140/280V高压直流电给基站供电，从而保证PHS基站在市电故障时仍然能够正常工作。
220VAC市电在接入远端模块后，也经过了防雷网络的保护处理，以保证PHS基站由现场市电供电时也能够不受雷击损坏。
产品主要特点：安全性：1、采用专业的通讯电源模块化设计，局端设备输出直流电压正/负极对地采用悬浮设计，避免人体意外碰触时对地触电发生。
2、远端模块可选装交流/直流切换功能，主用交流供电时（UPS功能），远供直流高压关闭，通讯线路上只有微安级的检测电流，大大减少了通讯线路上的高压在线机会，进一步提高了产品的安全性；并具有交流供电切换为直流供电时的智能自启动功能。
3、输出空载时，局端电源设备停机保护并发出告警指示，防止安装和维护中带电误操作而引发的意外触电情况。
4、U口复用时，局端输出的直流电压对U口通讯信号无任何影响。
5、线路短路时局端电源设备可以自动侦测并提供停机及告警，及时发现线路故障避免事故隐患。
6、供电线路单根电流超过300mA局端电源设备可以自动检测并提供停机及告警，具有单根限流功能，避免线路因大电流供电而造成的传输线缆发热起火等事故隐患。
7、线路开路时局端电源设备可以自动检测并提供停机及告警，及时提供停机及告警，及时发现线路故障避免事故隐患。
8、供电线路发生单根开路时，局端电源设备可以检测并提供停机及告警，（此功能可选）9、局端电源设备可以检测强入侵信号并关机保护，避免设备损坏。
稳定性：1、全部设备满负荷48小时高温环境老化及全系列功能测试，符合国家相关产品的安全标准。
2、远端AC/DC切换时间短切换过程中不会造成断站，可实现无缝切换。
3、局端电源设备具有过载保护功能，可有效防止设备因过载而损坏。
4、局端电源设备具有欠压输入、过电压输出等常规保护功能。
5、局端设备和远端设备具有D级专业防雷功能。
6、局端电源模块采用风冷却方式，智能控制，温度高于40度，风扇启动降温，温度低于36度时风扇停止工作，提高了可靠性和使用寿命。
安装与维护方便1、局端电源设备具有复用/不复用/混用（提供传输的备用端口）等多种输出形式，可以最佳模式的利用现在有的线路资源。
2、远端具有电源/信号解调功能，AC/DC转换功能、直流供电时U口通讯信号的屏蔽功能，可根据用户的具体要求灵活选配，节省不必要的投资。
3、局端电源设备具有的工作电压、电流的显示及各种故障的告警功能，便于管理和现场操作与维护。
4、设备具有自检功能，可测试远程的AC/DC工作状态，提高安装维护效率。
产品技术指标：系统组成：小灵通远供电源系统可分为室内电源设备和室外远端分离/选路器两个部分。
1》局端电源框架：安装在局端标准19英寸机框内，每个机框可容纳6个局端电源模块。
2》局端电源模块：将机房现在有的－48V电源进行DC/DC升压和经过隔离措施后与U口通讯信号复用，加载到传往基站的双绞线对上，每个电源模块对应1个基站的供电，可独立工作，互不影响。
3》远端分离/选路器：安装在基站端的远端分离/选路器，可完成通讯信号和电源的分离，DC/AC切换等功能。
局端电源设备1》电气参数：局端设备输入电压范围直流 43~57V交流 187~242V（选配交流输入模块）局端设备输出电压范围直流 140V~280V（连续可调）远端设备输出电压范围直流310V+20%310V-40%局端设备工作效率： >85%局端设备最大输出功率: 300W局端设备软启动时间 3-8秒局端设备纹波系数≤%局端设备输出电压稳压精度额定值±1%2》物理参数：局端设备独立模块最大安装数量 6个局端机框尺寸标准19英寸局端设备独立模块尺寸 72×120×330mm局端设备独立模块重量 2kg局端设备重量冷却方式风冷3》环境参数：局端设备温度 -5℃-55℃湿度 <95%(40±2℃)气压 70kPa-106 kPa存储温度 -15℃-70℃远端设备温度 -40℃-65℃湿度 <95%(40±2℃)气压 70kPa-106 kPa存储温度 -15℃-70℃远端电源盒尺寸 255×145×85mm远端电源盒重量 3.5kg远端电源盒防护等级 IP55适合室外使用远端交流输入电压范围 220V±20%远端交流/直流切换速度 <30ms监控功能：远供系统的局端设备具有监控数据接口，能够把远供系统的工作情况和告警信息上传给监控设备进行监控。
产品外观及面板使用说明1.6.1 系统机框外形图－4 机框配电说明：机框配电说明见图－5汇流条－48VDC输入－48VDC输入接到汇流条中间的两个M4螺钉上，里面的汇流条为“＋”，外面的汇流条为“－”。
汇流条－48VDC输出－48VDC输出用厂家提供的电缆接到汇流条上，使用M3的螺钉，一般情况下产品出厂前此电缆已经接好。
若要在现场接一定要注意正负。
接“地”螺柱把机箱外壳和机房的大地连接到一起。
绝缘端子绝缘端子是用来固定汇流条的，现场不允许撤下或拧松。
安全盖板安全盖板用有机玻璃制作，电缆连接完毕后，要将安全盖板盖到绝缘端子上，并用螺钉扭紧固定，防止有导电物落到汇流条上造成短路。
1.6.2 PHS0508局端模块外形图－6局端模块的前面板见图－7图－7电源指示灯（绿色）模块接入－48VDC后，打开开关，模块工作时该指示灯亮，关闭开关该指示灯灭。
电流指示灯（绿色）灯亮，数码管显示当前模块输出的电流值;灯暗,显示电压电源模块输出的电压值.运行指示灯（绿色）闪烁，表示DSP运行正常按键显示电源电压、电流控制；高压强制输出控制。
当显示电流时，再按一次则显示电压。
显示电压时再按一次显示电压。
每次按下按键的时间不小于秒，系统才确认。
数码管显示显示各种告警、模块输出电压、电流及相关状态风扇通风孔当电源模块工作且模块内温度高于42℃时，模块内部的风扇会自动旋转，当电源模块内温度低于38℃时，风扇会自动关闭。
拉手要把模块从机框中取出时，先关断电源、松开锁紧螺钉，抓住拉手向外用力，把模块拔出。
锁紧螺钉模块正常安装到机框，把锁紧螺钉扭紧后，才可以加电。
图－8－48VDC插座1＃2＃针为－48VDC的“＋”，3＃针为机壳，4＃5＃针为“－”。
信号来自机房CSC的U接口信号, 自下而上为U口1-4U口复用信号+将U接口信号和140/280V的+极信号混合后的混合信号，自下而上为M4-M3U口复用信号-将U接口信号和140/280V的-极信号混合后的混合信号，自下而上为M2-M1扩展电源+140/280V的电源的+极扩展电源-140/280V的电源的-极串口上传、下传告警、控制信号专用的标准RS232接口，TTL电平，使用时需外接隔离电路，否则可能造成设备损坏。
