浅谈城市燃气调压计量站的设计
浅论天然气厂调压计量站系统的设计
浅论天然气厂调压计量站系统的设计【摘要】现代城市天然气输配系统包含着复杂的能源综合设施，输电和配电网络，并同时肩负了各类天然气厂不同的压力水平（门站、调压站等）和信息收集功能，通过管理层维护软件和硬件系统。
根据不同类型的城市天然气门站例如煤气调压站和CNG填充操作站等，其供给的不同标准特性在其调节计量系统中，采取不同的配置和选择，为此本文进行了以下讨论。
【关键词】天然气；调压站设计；流量计选型；工艺流程1 天然气体厂站系统概述1.1 天然气厂调压计量概述1.1.1 计量单位在两个平行的流量计之间增加串联电路，并在两个高压流量计之间设置相互对比的过程。
无论哪种方式的临时替代品在标准气体的流量设计方面，仪器都可以以另一种方式进行校准。
这种设计的优点是使气体标准化，在相同的压力条件下使得测试计得以运行；其缺点是由于某一组气体流量计在恒定标准下用相同的操作方式，使得相应的（ⅳ）被检测到，该操作是由于在自然的供给情况下，这一系列流量计校准时气站发生的外部变化造成的，因此需要对标准气体流量计在不同的压力条件下进行校准，以确保仪器常数的准确性和有效性。
1.1.2 调节装置每路调节器均使用两个串联的电压调节器。
监视器在调节出口压力时，大于给定工作调节压力。
一般情况下，出口压力稍高，监视调节阀口就会打开，而当工作调节器出现故障时，出口压力就会升高。
当出现操作事故时，出口压力持续上升，工作调节器和监视器通过调节出口压力，来运行的备用路径就会被重新设定。
设定压力调节器的出口降序排列为：道路监控器，运行道路工程，备用道路监控调压器，备用道路工作调压稳压器。
当监管机构在开放状态使用时出现故障，调压器出现故障，监管压力上升就开始使用监控器。
1.2 流量计选型设计天然气上游的燃气计量站通常进行交接计量，随着测量技术的不断发展，计量交接仪从过去使用孔板流量计，到现在涡街流量计被不断使用，再发展到目前的涡轮流量计和超声波流量计。
城市燃气某区调压站的设计与选型探讨

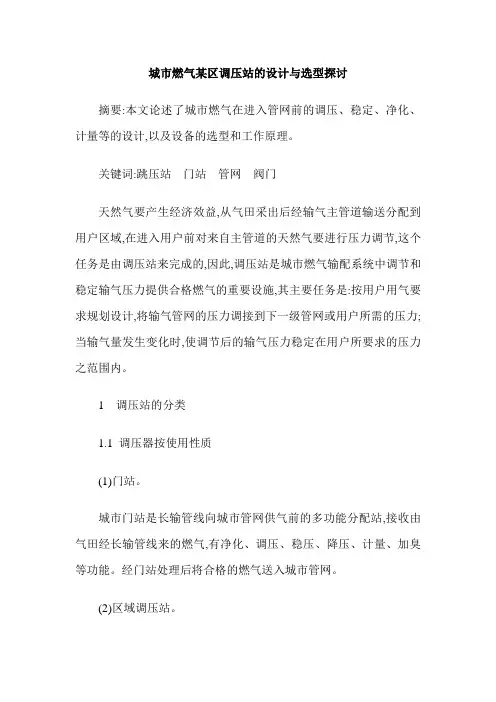

城市燃气某区调压站的设计与选型探讨摘要:本文论述了城市燃气在进入管网前的调压、稳定、净化、计量等的设计,以及设备的选型和工作原理。
关键词:跳压站门站管网阀门天然气要产生经济效益,从气田采出后经输气主管道输送分配到用户区域,在进入用户前对来自主管道的天然气要进行压力调节,这个任务是由调压站来完成的,因此,调压站是城市燃气输配系统中调节和稳定输气压力提供合格燃气的重要设施,其主要任务是:按用户用气要求规划设计,将输气管网的压力调接到下一级管网或用户所需的压力;当输气量发生变化时,使调节后的输气压力稳定在用户所要求的压力之范围内。
1 调压站的分类1.1 调压器按使用性质(1)门站。
城市门站是长输管线向城市管网供气前的多功能分配站,接收由气田经长输管线来的燃气,有净化、调压、稳压、降压、计量、加臭等功能。
经门站处理后将合格的燃气送入城市管网。
(2)区域调压站。
区域调压站通常设置在输配管网上,用于某一区域用户供气,用于连接两个不同压力的管网。
(3)用户调压箱。
用户调压箱通常与中压管网或低压管网的管线相连直接供应居民用户用气。
(4)专用调压站。
在调压装置入口可直接连接较高压力的输气管线,用来供应用气量大的工业企业和大型公共建筑用户,以满足其用气要求。
1.2 按调节压力分类(1)高高压调压站。
一般可用于连接在天然气远离输送干管,或连接在城市高压外围环管上。
(2)高中压调压站。
一般可用于连接城市高、中压两级管网。
(3)中中压调压站。
一般作为专用调压站,出口压力由用气设备和用户的要求设定的。
(4)高低压、中低压调压站。
主要用在城市高压或中压管网向低压管网分配燃气使用。
(5)低低压调压站。
多用于中小城镇的单级管网系统或直接用户的供应。
2 调压站的布置2.1 调压站的布置原则(1)采用水封阀做安全装置。
(2)调压室的放散管必须引出室外,必须高出建筑物顶部1.5 m以上。
(3)调压室内必须设旁通管,其管径比调压器管径小2～3号。
燃气调压站设计中若干问题的探讨

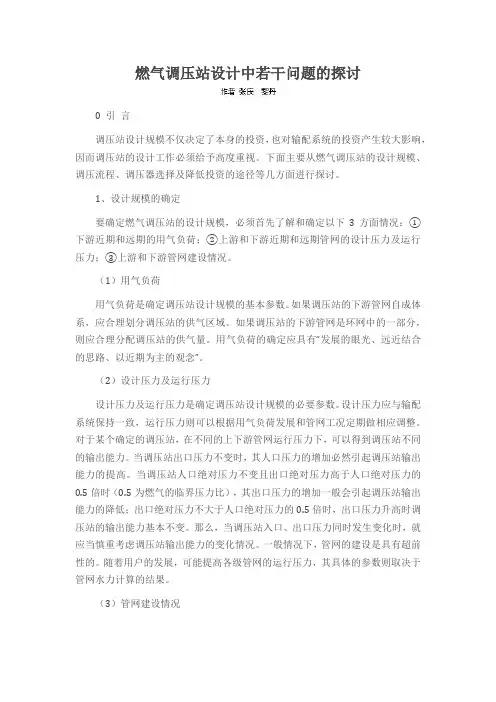

燃气调压站设计中若干问题的探讨0 引言调压站设计规模不仅决定了本身的投资，也对输配系统的投资产生较大影响，因而调压站的设计工作必须给予高度重视。
下面主要从燃气调压站的设计规模、调压流程、调压器选择及降低投资的途径等几方面进行探讨。
1、设计规模的确定要确定燃气调压站的设计规模，必须首先了解和确定以下3方面情况：①下游近期和远期的用气负荷；②上游和下游近期和远期管网的设计压力及运行压力；③上游和下游管网建设情况。
（1）用气负荷用气负荷是确定调压站设计规模的基本参数。
如果调压站的下游管网自成体系，应合理划分调压站的供气区域。
如果调压站的下游管网是环网中的一部分，则应合理分配调压站的供气量。
用气负荷的确定应具有“发展的眼光、远近结合的思路、以近期为主的观念”。
（2）设计压力及运行压力设计压力及运行压力是确定调压站设计规模的必要参数。
设计压力应与输配系统保持一致，运行压力则可以根据用气负荷发展和管网工况定期做相应调整。
对于某个确定的调压站，在不同的上下游管网运行压力下，可以得到调压站不同的输出能力。
当调压站出口压力不变时，其人口压力的增加必然引起调压站输出能力的提高。
当调压站人口绝对压力不变且出口绝对压力高于人口绝对压力的0.5倍时（0.5为燃气的临界压力比），其出口压力的增加一般会引起调压站输出能力的降低；出口绝对压力不大于人口绝对压力的0.5倍时，出口压力升高时调压站的输出能力基本不变。
那么，当调压站入口、出口压力同时发生变化时，就应当慎重考虑调压站输出能力的变化情况。
一般情况下，管网的建设是具有超前性的。
随着用户的发展，可能提高各级管网的运行压力，其具体的参数则取决于管网水力计算的结果。
（3）管网建设情况管网建设情况是确定调压站设计规模的制约条件。
一个全新的燃气输配系统，可以解决好调压站与管网之间的协调问题。
但是，在既有的管网中，随着用气负荷的增加增建调压站时，应特别注意现状管网的管径和运行压力等实际情况对新建调壓站设计规模的制约问题。
浅谈城市天然气门站的调压计量工艺设计
浅谈城市天然气门站的调压计量工艺设计摘要：本文结合实例，阐述了城市天然气门站中调压计量系统的工艺流程和设备选型设计。
关键词：门站工艺调压计量天然气通过长输管道输送，首先进入城市门站，由门站降压、计量后进入城市燃气管网。
门站是上、下游气源的联接点，设计应考虑多方面的因素。
结合实例（城市天然气厂站如城市天然气门站、调压站的运行和供气特点）, 在设计时其调压计量系统采取不同的配置和选型, 本文对此进行探讨。
1、天然气门站工艺流程天然气门站工艺流程简述：采用DN400/L245从一级配气站取气引至拟建门站，门站设计压力为2.5MPa。
来气进站设电动球阀,设定压力值为2.5MPa，同时在电动球阀后预留调压阀安装位置，电动球阀能够超压自动切断来气，并能实现远控和就地控制，来气经此阀后，分两路进入过滤分离器、聚结分离器，分离器设计压力2.5MPa，工作压力1.2～1.6 MPa，单座处理量7×104Nm3/h。
气体经分离后分两路调压、计量，调压装置采用监控保护形式，每一调压回路设置两个串联调节阀，一个为主调节阀，一个为监控调节阀，监控调节阀的设定值比主调节阀略高，正常情况下，主调节阀起调节作用，监控调节阀为常开阀；当主调节阀发生故障时，主调节阀全开，由监控调节阀起调节作用，为对压力、流量进行调节，主调节阀选用电动调节阀，正常工作以压力为主调对象。
为保证管道安全生产，当进站来气管道、站内管道设备、下游供气线路管道出现爆管、泄漏失压、失火等紧急事故时，切断进气管道或向下游供气管道，截断阀设为电动。
其中一路去住宅区，另外一路去农业开发区。
其中去住宅区供气管线考虑冬季夏季供气波峰较大，夏季主要为民用灶具用气，冬季用气主要为住宅壁挂炉用气，故本次设计分别计量。
两路气量分别为5000Nm3/h和4.5×104Nm3/h, 当用气量较小时（小于5000 Nm3/h），关闭DN450电动球阀，打开管径为DN150电动球阀，使DN150气路畅通;当用气量较大时（0.5～4.5×104Nm3/h,）关闭DN150电动球阀，打开管径为DN450的电动球阀，使DN450气路畅通。
城市天然气厂站中调压计量系统的设计
行路 和备用 路 的工作调 压器 和监控 调压器 的 出 口压
调压 器 口径 要 小 ） 阀 体采 用 铸 造 ， 数部 件 锻 造 ， ， 少 制造 成本 比轴 流式 调 压 器低 。气 体 下进 上 出 ， 调 在
Ｗ Ｕ ａ —ｅ ｇ Ｘｉｏ ｆｎ
Ａｂｓｒ ｃ ： Ｔｈ ｒ ｃ ｓ ｏ ，ｅ ｕ ｐ ｎ ｙ ｅ ｓ ｌ ｃｉ ｎ ａ ｄ ｃ ｎ ｇ ｒ ｔｏ ｆｐ ｅ ｓ ｒ ｅ ｕａ ｉｎ ａ ｔａ ｔ ｅ ｐ ｏ ｅ ｓｆ ｗ ｌ ｑ ｉ ｍｅ ｔｔｐ ｅｅ ｔｏ ｎ ｏ ｆ ｕ ａｉｎ ｏ ｒ ｓ ｕ ｅ ｒ ｇ ｌｔｏ ｎｄ ｉ
门站 、 压 站 和 Ｃ Ｇ 标 准 加 气 站 的 运 行 和 供 气 特 调 Ｎ
图 １ 门站 调 压 计 量 系统 工 艺 流 程
点， 在设 计时其 调 压 计 量 系统 采 取 不 同的 配置 和 选
型 ， 文 对此进 行 探讨 。 本
时， 将其中任一路的流量计临时更换为标 准气体流
第３ ０卷
第 ７期
煤 气 与 热 力
ＧＡＳ ＆ ＨＥＡＴ
Ｖｏ ． Ｏ Ｎｏ ７ １３ ．
２１ ０ ０年 ７月
Ｊ１ ０ ０ ｕ ．２ １
城 市 天然 气 厂站 中调 压 计 量 系统 的设 计
天攸 吴筱 峰
（ 中国市政 工程 中南设计研 究总院 ，湖北 武汉 ４ ０ １ ） ３ ０ ０
压器 内做逆 “ ” ｚ 字形 流动 ， 方面 气体 会 产生 气 蚀 ， 一 冲刷 阀体死 角 ； 一 方 面气 体 在 阀体 内 ２次转 弯 会 另 产生 一定压 力损失 和较 大 的噪声 。 ② 轴 流式调 压器 调压 器 阀体 采用 锻 钢 制造 ， 铸钢 相 比锻钢 的 与 金属 晶粒更 细 、 更致 密 ， 而具 有更 高 的强度 和金 属 从
城市无人值守型燃气调压计量站的设计与实现
城市无人值守型燃气调压计量站的设计与实现天津市公用基础设施建设公司石中刚天津市煤气工程设计院刘晓宇摘要：通过城市有人、无人值守型燃气调压计量站的对比，以一个典型的撬装中压计量站为例，系统阐述了调压计量站中无人值守系统的设计。
关键词：无人值守；燃气；调压计量站；设计在计算机信息技术、通信技术等高新技术高速发展的当今，随着城市的燃气输配系统不断完善，传统的有人值守型燃气调压计量站的建设会从一定程度上带来大量人力、物力和资源的浪费。
而城市燃气无人值守站的出现，会避免不必要的投入，为城市燃气输配管网带来更经济的运行。
l 有人、无人值守型燃气调压计量站的对比1．l 规模与建设目前城市中已建成并投入生产运行的有人值守型调压计量站，考虑“人”的因素，大多存在供人工作和生活的附属用房，从而增大了占地面积和人为生活环境的建设，不但从无形中增大了建设时期的投入，也为生产投入运行后增加了相应的维护费用。
而无人值守型调压计量站则不存在以上问题，因其仅有工艺区和控制区，不但可以大量削减占地面积，而且从一定程度上减少了后期维护费用。
l.2 监测与控制系统在现今的有人值守型调压计量站中，因考虑人为监视，所以系统控制一般程度上仅为仪表自控与通信系统，即在建立仪表控制室，通过工控机来实现对PLC的控制，从而检测与控制现场仪器仪表执行机构，继而实现监测的控制目的。
对于通信，也是通过其核心即工控机实现对工艺现场的数据采集分析及上传上一级调度机构的，一般用调制解调器通过电话线或数据专线作为其传输路径，部分场站采用数传电台或无线传输网的方式来作为其备用通信通道。
而在无人值守型调压计量站中，因为没用人为的实时监视，从而在技术上真正意义的实现了无人监控，从阀门的开启与关闭，到压力、温度、流量数据的采集与实时上传，从可燃气体的泄漏报警与联动，到调度对现场实时情况的监视，无一例外实现了从区域燃气调度中心对调压计量站的遥测、遥控、遥调。
其实现方式为：建立无人值守系统装置从而取代传统意义上的仪表自控室，变分散复杂的检测与控制系统为集中合并，并采用红外入侵探测器等设备作为其安防保证，通过RTU完成对现场的监控和数据采集，通过数字硬盘录像机完成对现场拍摄的图像处理，并通过各自的调制解调器，分别采用有线或无线的方式完成数据信号的处理与现场图像画面的实时上传以及调度命令的执行等。
城市燃气管网压力调节站的设计与运营
城市燃气管网压力调节站的设计与运营随着城市快速发展，燃气供应的需求也在不断增长。
而城市燃气管网压力调节站作为燃气的输配和供应的重要环节，在城市燃气系统中发挥着极其重要的作用。
本文将从设计与运营两个方面，探讨城市燃气管网压力调节站的相关问题。
一、设计方面设计是城市燃气管网压力调节站建设的起点，关系到整个站点的运行效能和安全性。
以下几个方面需要特别关注：1. 站点选址：选择合适的地理位置对于燃气管网压力调节站的设计至关重要。
应该考虑到燃气的输配方向、站点与消费区的距离以及周边环境的安全因素，确保站点的安全性和可靠性。
2. 设备配置：燃气管网压力调节站的设备配置主要包括调压设备、安全设备和自动化控制系统。
调压设备是实现压力调节的核心，在选择调压设备时需要根据不同的压力等级和负荷需求进行设计和选择，以确保站点的运行稳定和调节效能。
3. 安全措施：城市燃气管网压力调节站的安全性是设计的首要考虑因素之一。
应采取各种安全措施，如安装适当的泄漏检测装置、自动停气装置、防火系统等，同时加强对员工的安全培训和管理，确保站点的安全运行。
4. 环保要求：城市燃气管网压力调节站的设计还需充分考虑环保要求，采用先进的治理设备和技术，减少对环境的污染和影响。
二、运营方面城市燃气管网压力调节站的运营是实现燃气供应的关键环节。
以下几个方面需要特别关注：1. 运行管理：为了确保站点的安全运行，可以制定一套完善的运行管理制度，包括运行操作规程、设备维护制度、应急预案等，同时配备专业的运维团队，定期对站点进行巡检、维护和保养。
2. 故障处理：当出现设备故障或其他问题时，及时处理是确保供气连续性和稳定性的关键。
可以建立一个完善的故障处理机制，包括故障报修、应急维修和备件储备等，以确保故障得到快速解决。
3. 安全监控：为了确保站点的安全运行，应建立一套全面的安全监控系统，包括气体监测、设备运行状态、压力波动等的实时监测和报警机制，及时发现和处理潜在的安全风险。
城市天然气厂站中调压计量系统的设计分析
城市天然气厂站中调压计量系统的设计分析城市天然气厂站是将从天然气管道中运输的高压天然气进行调压处理，并进行计量的关键设备。
调压计量系统的设计是保障天然气输送安全和计量准确的重要环节。
本文将从系统设计的角度进行分析，包括系统组成、设计原则和技术难点等方面。
一、系统组成调压计量系统一般由天然气调压装置、计量装置、自动化控制系统和安全保护系统等组成。
1.天然气调压装置：主要包括调压器、过滤器、安全阀等。
调压装置能够将高压天然气调整为合适的压力，以满足用户需求。
2.计量装置：包括计量仪表和计量管道。
计量仪表可以实时监测天然气的流量和压力等参数，并将数据传输至自动化控制系统进行处理。
计量管道则承担着天然气流向整个厂站的分配和计量传输的功能。
3.自动化控制系统：主要包括远程监控、数据采集和控制功能。
自动化控制系统能够监测和控制调压计量过程中的各项参数，并实现对整个系统的远程控制，提高调压计量的稳定性和安全性。
4.安全保护系统：主要包括泄漏监测、防爆装置和报警系统等。
安全保护系统能够监测压力、温度和流量等参数，一旦出现异常情况，及时发出警报并采取必要的措施。
二、设计原则调压计量系统的设计遵循以下原则：1.安全性原则：系统设计应考虑压力、温度和流量等参数的安全范围，并配置相应的安全保护装置，以确保天然气输送过程中的安全性。
2.准确性原则：系统设计应保证计量仪表的准确性，确保天然气的计量结果满足法律法规的要求，并对系统进行定期的校准和验证。
3.稳定性原则：系统设计应考虑调压计量过程中的压力波动、流量变化等因素，确保系统的稳定性。
4.可靠性原则：系统设计应提高设备的可靠性，进行多重冗余设计，以防止单点故障对系统的影响，并设立相应的维护和保养机制。
三、技术难点设计调压计量系统时，面临以下技术难点：1.压力稳定性问题：天然气压力的稳定性对于调压计量系统至关重要。
如何通过调整调压装置的参数和优化管道布局，提高厂站内天然气的压力稳定性，是设计需要解决的难题。
燃气调压计量站
燃气调压计量站燃气调压计量站按其规模大小和功能特点又可以分为：撬装式城市门站、区域调压柜、直燃调压箱式、楼栋调压箱。
具有自动平衡，超高低压切断、超压放散、双路调压切换，远程监控等功能。
并具有调压范围广、稳压精度高、计量准确，箱体美观大方等优点。
广泛应用于燃气输配、小区住宅、燃气锅炉、工业窖炉及各种燃烧终端等。
一、撬装式城市门站主要根据要求量身定制，采用意大利TARTARINI调压器、英国JEA VONS切断阀、美国FISHER放散阀、德国ELSTER及DANIEL流量计。
产品采用一路调压、一路备用，紧急切断阀与调压器的切断阀双重保险，从而可靠地保证了下游管线的安全。
设有高精度过滤器。
压力设定简单，调压精确稳定可靠。
如图：功能：●调压站远程控制系统●紧急切断阀工作状态显示及远传●进气口压力、温度信号显示并远传●出气口压力、温度信号远程监测●流量计信号远程监测●过滤器压差显示及信号远程监测技术参数：二、区域调压柜区域调压柜是将天然气的过滤、调压、计量、安全控制等设备集合一体；具有体积小、安装方便、功能完善、系统协调性好、安全可靠等优点。
广泛用于住宅小区、酒店、宾馆、工厂、学校等单位供气使用。
如图：功能：●调压箱主要部件有：主调压器、超压切断装置、流量计、控制仪表等均采用国内外优质名牌，以保证设备的高质量、高精度和高可靠性。
●调压箱配有高精度过滤器，过滤精度达5μm，差压表可反映滤芯肮脏的程度，用户可及时更换滤芯。
●调压器配备超高/低压自动切断装置及安全放散装置，当系统调压失控时，它能自动切断气源，保证系统压力稳定和安全。
●调压箱可供双路调压，人工/自动切换，以确保系统安全可靠地连续供气。
●调压设备经过严格的耐压及气密性试验以保系统无泄漏安全运行。
技术参数：三、直燃调压箱式我国城镇用直燃设备（燃气锅炉、燃气空调、燃烧机一般采用50-150mbar 的低压)。
针对此类设备的用气特点,我司专门采用国内外优质的直燃式调压器,开发了系列直燃设备专用调压箱（站）。
城市燃气管网系统调压站的设计方案
城市燃气管网系统调压站的设计方案调压站在城市燃气管网系统中是用来调节和稳定管网压力的设施，通常由调压器、阀门、过滤器、安全装置、旁通管及测量仪表等组成。
有的调压站还装有计量设备，除了调压以外，还起计量作用，通常将这种调压站叫做调压计量站。
1.1调压站的组成及其装置1.1.1阀门调压站进口及出口处设置的阀门，主要是当调压器、过滤器检修或发生事故时切断燃气。
在调压站之外的进、、出口管道是亦应设置切断阀门，此阀门是常开的（但要求它必须随时可以关断），并和调压站相隔一定的距离，以便当调压站发生事故时，不必靠近调压站即可关闭阀门，以免事故蔓延和扩大。
1.1.2过滤器燃气中含有的固体悬浮物很容易积存在调压器和安全阀内，妨碍阀芯和阀座的配合，破坏了调压器和安全阀的正常工作。
因此，有必要在调压器入口处安设过滤器以清除燃气中的固体悬浮物。
调压站常采用以马鬓或玻璃丝作填料的过滤器过滤器前后应设置压差计，根据测得的压力降可以判断过滤器的堵塞情况。
在正常工作情况下，燃气通过过滤器的压力损失不得超过IOKPa,压力损失过大时应拆下清洗1.1.3安全装置当负荷为零而调压器阀口管壁不严，以及调压器中薄膜破裂或调节系统失灵时，出口压力会突然增高，它会危及设备的正常工作。
甚至会对公共安全造成危害。
防止出口压力过高的安全装置有安全阀、监视器装置和调压器并联器。
1.1.4.1安全阀安全阀可以分为安全区切断阀和安全放散阀。
安全切断阀的作用是当出口压力超过允许值时自动切断燃气通路的阀门。
安全切断阀通常安装在箱式调压装置、专用调压站和采用调压器并联装置的区域调压站中安全放散阀是当出口压力出现异常但尚没有超过允许范围前即开始工作，把足够数量的燃气放散到大气中，使出口压力恢复到规定的允许范围内。
安全放散阀分为水封式、重块式、弹簧式等形式。
水封式安全阀简单，故被广泛使用。
其缺点是尺寸较大，并需要经常检查液位，在Oe以下的房间内，需采用不冻液，或在调压站安装采暖设备。
浅谈燃气调压站的设计
３ ． １阀 门
阀 门的作用是在调压器 、过滤器发生事故检修时 ，切断燃 气 。调压站进 口及 出 口处必须设置阀门。在调压站 １ ０ ｍ之外 的 进 、出口管道上也应设置 阀门，此 阀门是常开 的 （ 但必须 随时 可 以关断 ） ，以便当调压站发生故 障时 ， 不必靠近调压站 即可关 闭 阀门 ，避免事故蔓 延和扩大 。
常采用法兰连接 。 过滤器前后应设 置压差计 ， 目的是判断过滤器的堵塞情况。 在 正 常工 作 情况 下 ，燃气 通 过 过滤 器 的压力 损 失 不得 超 过 １ ０ ｋ Ｐ ａ ，压力损失过大时应拆下清洗。 ３ ． ３ 安全装置 安全装置 的作用是 当调压器 中薄膜破裂关 闭不严或调节 系 统失灵 时 ，放散泄压 ，避免系统超压 ，保证用户及公共设施安 全 。因此调压站必须设置安全 阀。 安全 阀可 以分为安全切断阀和安全放散 阀。 安全切断 阀的作用是 当出口压力超过允许值时 自动切 断燃 气通路 的阀门。安全切 断阀通 常安装在箱式调压装置 、专 用调 压站和采用调压器并联装置的区域 调压站 中。 安全放散 阀是 当出口压力 出现异常但 尚没有超过允许范 围 前 即开始工作 ，把足 够数 量的燃气放散 到大气中 ，使 出 口压力 恢复到规定 的允许范 围内 。 安全放散 阀分为水封式 、重块式 、弹簧式等形式 。
１ ． ３按 调 解 压 力 范 围分 类 （ １ ） 高 中压调压站
（ ２） 高低压调压站 （ ３）中低压调压站 （ ４） 低低压调压站 二 、调压站的选 址 调压站应尽量避开城市繁荣地段及 主要道路 、密集 的居 民 楼 、重要建筑物及公共运动场所 ，距 明火或散发火花 的地 点不
燃气调压站的设计
型号 孔 板 流 量 腰 轮 流 涡 轮 流 涡 街 流 超 声 波 流 热 能 流 参数 M3/H 量程比 1：3 1：50 2 不敏感 1：50 1 不敏感 1：10 2 敏感 1：100 2 敏感 1：100 5 敏感 实验室精度% 2 流 速 分 布 影 敏感 响 流 量 计 前 直 10~30 倍 无 管段要求 响 介质湿度影 大 响 运行成本 价格 高 中 中 中 中 中 中 中 低 高 中 高 小 小 小 小 小 管径 中 介质温度影 大 2~5 倍 10~30 倍 10~30 倍管 10~30 倍 管径 小 管径 小 径 小 管径 大 计 量计 ≤6500 量计 ≤2500 量计 ≤2500 量计 ≤20000 量计 ≤10000 最 大 流 量 ≤100000
DN 10
F 43 10 74mm 0.785 n 0.785 1
其中 n 为安全阀的个数
2.5 流量计选型及计算：参考燃气设计手册 P119
①、流量计的种类 天然气的计量是天然气贯彻的重要任务， 天然气流量大， 价格较高， 合理地 选择高质量的流量计，并进行准确的流量计量，是流量计选择的重要问题。 对于流量大，压力高的燃气流量计，常用的有速度流量计和差压流量计两 类。速度流量计的代表为涡轮流量计，差压流量计的代表为孔板流量计，常用的 流量计的比较如下：
P 压力降（Pa）
k 单位折算系数；
气流膨胀系数取决于流体的性质，可根据截面比值 m 选取。 绝热系数 K 及气体 p p 值查 P121 图 4-8 即可。 取 m=0.3， P / P 0.1P 0.045 ， P =20.25KPa。
查得 K=1.31， =0.985。 由 P120 表 4-2，求得 =0.647。 其气体密度，
天然气站场的计量调压设计分析
天然气站场的计量调压设计分析在人们生活质量不断提高的背景下，对天然气的使用次数也逐渐增加，如，烧水、炒菜、焖肉等，为人们生活提供了诸多便利。
但是天然气战场在供应过程中，经常出现天然气供应不稳定的问题，究其原因就是天然气战场调压设计不合理。
基于此，本文就展开天然气战场计量调压设计要点的探究工作，以期提供参考依据。
标签：天然气战场；天然气计量；调压系统；设计分析在城市化建设脚步不断加快的今天，人们在使用天然气过程中更加注重安全性、稳定性以及可靠性，力求不会出现诸多安全问题，影响人们生命安全。
但是目前，我国天然气管理部门在展开天然气调压系统设计工作时，还缺乏安全性等诸多因素的考虑，导致天然气系统使用过程中出现不稳定供气的情况。
因此，加强天然气战场计量调压设计工作至关重要，本文就探究调压系统的设计要点。
1 天然气战场的计量系统分析众所周知，天然气在供应过程中有着自己独特的供应量，如果超过这个供应量，就会导致使用过程中出现一些安全隐患，影响天然气使用效率。
而天然气计量系统刚好可以解决这个问题，天然气管理部门通过天然气计量系统可以准确的计算天然气使用数量，并合理制定天然气调压系统的工艺流程，在此种情况下，就可以有效保证天然气标准气体流量和被检测流量在同等条件下都能够稳定有序的运行，确保家家户户的天然气仪表上显示的数值都符合实际要求，满足城市居民使用需求。
通常情况下，天然气战场中安装计量系统具有以下几方面优势：第一，通过天然气战场计量系统可以有效保证天然气在使用过程中不会受到其他因素影响，在使用过程中监控调压器的给定出口压力数值符合要求，能够满足正常使用需求，让监控调压器的阀门彻底得到开放。
第二，天然气系统在使用过程中经常会遇到燃气泄漏、出口压力供应不足等问题，在此种情况下，天然气管理部门通过天然气计量系统就可以及时解决各种故障问题，让天然气系统在运行过程中可以保持高效率，且天然气供应也不会出现中断。
第三，通过天然气计量系统可以有效控制调压器出口压力、监控调压器、备用调压器各种调压器的运行数值，在此种情况下，一旦发现调压器运行中出现故障，方便工作人员及时解决，保证天然气系统的调压器可以正常运转。
燃气调压站设计有关问题的探讨
燃气调压站设计有关问题的探讨摘要：探讨了燃气调压站的设计规模、调压流程、调压器选型及降低投资的途径等问题。
关键词：燃气调压站；设计规模；调压流程；调压器中图分类号：TU996文献标识码：B0 引言调压站设计规模不仅决定了本身的投资，也对输配系统的投资产生较大影响，因而调压站的设计工作必须给予高度重视[1—4]。
下面主要从燃气调压站的设计规模、调压流程、调压器选择及降低投资的途径等几方面进行探讨。
1 设计规模的确定要确定燃气调压站的设计规模，必须首先了解和确定以下3方面情况：①下游近期和远期的用气负荷；②上游和下游近期和远期管网的设计压力及运行压力；③上游和下游管网建设情况。
(1)用气负荷用气负荷是确定调压站设计规模的基本参数。
如果调压站的下游管网自成体系，应合理划分调压站的供气区域。
如果调压站的下游管网是环网中的一部分，则应合理分配调压站的供气量。
用气负荷的确定应具有“发展的眼光、远近结合的思路、以近期为主的观念”[5]。
调压站的建设不是短期行为，在确定用气负荷时应考虑到随着城市建设的进展、人民生活水平的提高和燃气应用领域的扩展，将近期和远期、现实和潜在的各类负荷进行认真的分析和筛选，以期得到准确的负荷数据。
(2)设计压力及运行压力设计压力及运行压力是确定调压站设计规模的必要参数。
设计压力应与输配系统保持一致，运行压力则可以根据用气负荷发展和管网工况定期做相应调整。
对于某个确定的调压站，在不同的上下游管网运行压力下，可以得到调压站不同的输出能力。
当调压站出口压力不变时，其人口压力的增加必然引起调压站输出能力的提高。
当调压站人口绝对压力不变且出口绝对压力高于人口绝对压力的0．5倍时(0．5为燃气的临界压力比)，其出口压力的增加一般会引起调压站输出能力的降低；出口绝对压力不大于人口绝对压力的0．5倍时，出口压力升高时调压站的输出我能力基本不变。
那么，当调压站入口、出口压力同时发生变化时，就应当慎重考虑调压站输出能力的变化情况。
城市燃气管网系统调压站的设计方案
城市燃气管网系统调压站的设计方案一、选址与规模确定选址是调压站建设的首要考虑因素，应选择距离市区或燃气用户群集区近，且交通便利的地点。
站址周边应无危险源和污染源，具有较好的安全性和环境条件。
规模的确定要根据燃气系统的供应能力和需求来确定，需要考虑未来的扩展性和预留空间。
二、工艺流程设计调压站主要包括进气管道、阀门、仪表、过滤器、调压设备、自动化控制系统等设备和设施。
调压站的工艺流程设计需要考虑以下几个方面：1.进气管道：选用高质量的材料，采取适当的防腐措施，确保管道的安全和稳定运行。
2.过滤器：设置过滤器来过滤进入调压设备的杂质，确保设备正常运行。
3.调压设备：选用高效的调压设备，可以根据需要选择不同类型的调压设备，如调压阀、调压器等。
4.自动化控制系统：设置自动化控制系统来实现调压过程的自动控制，提高系统的稳定性和可靠性。
三、安全措施设计为了保证调压站的安全运行，需要采取一系列安全措施：1.建立完善的安全管理制度和操作规程，制定应急预案，做好应对突发事件的准备工作。
2.设计安全设施和安全工艺，包括火灾报警系统、泄漏报警系统、气体检测系统等，可以及时发现和处理危险情况。
3.安装防火、防爆设备，如防火墙、防爆门、防爆灯等，保证调压站的安全性和防火性能。
4.建立安全巡视和检修制度，定期对调压站进行巡视和维护，确保设备的正常运行。
四、环境保护设计为了保护环境，降低对周边环境的影响，需要采取以下环境保护措施：1.选择环保材料和设备，如选择低噪音、低挥发性和低排放的设备，减少对环境的污染。
2.建立废气、废水处理系统，对废气和废水进行有效处理，保证排放符合环保要求。
3.做好噪声控制工作，设置隔音墙和噪声消除设备，减少噪声对周边居民的影响。
4.加强环境监测，定期进行环境监测和评估，及时发现和解决环境问题。
五、运维管理设计为了保证调压站的正常运行，需要建立健全的运维管理制度：1.设立运维班组，定期进行设备巡检和维护，及时处理设备故障和异常情况。
【设计】城市天然气厂站中调压计量系统的设计
【关键字】设计城市天然气厂站中调压计量系统的设计2010-8-27吴筱峰摘要：论述了城市天然气门站、调压站、加气站中调压计量系统的工艺流程和设备选型与配置。
关键词：天然气厂站；门站；调压站；加气站；流量计；调压器Design of Pressure Regulation and Metering System for City Natural Gas StationsWU Xiao-fengAbstract：The process flow，equipment type selection and configuration of pressure regulation and metering system for city natural gas gate station，regulator station and gas filling station are described.Key words：natural gas station；gate station；regulator station；gas filling station；flowmeter；regulator现代化的城市天然气输配系统是复杂的能源综合设施，由不同压力级制的输配管网、各类天然气厂站(门站、调压站、加气站等)和信息采集、管理维护等软、硬件系统组成[1]。
根据各种类型的城市天然气厂站如城市天然气门站、调压站和CNG标准加气站的运行和供气特点，在设计时其调压计量系统采取不同的配置和选型，本文对此进行探讨。
1 天然气门站[2、3]1.1 工艺流程天然气门站是城市天然气输配系统的气源点，应具备过滤、调压、计量、安全切断、运行路和备用路自动切换等主要功能，确保供气的连续性、安全性和稳定性。
为保证天然气门站供气的可靠性，在其计量单元和调压单元均设有备用路[4]。
门站调压计量系统工艺流程见图1。
①计量单元在进站高压流量计之间设计对比流程[1]，在两个并联流量计之间增加串联回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈城市燃气调压计量站的设计
摘要：本文阐述了城市燃气调压计量站的重要性，对城市燃气调压设备的优化模型进行分析，做出城市燃气调压计量站优化设计，希望对我国城市燃气调压计量站发展有所帮助。
关键词：城市燃气调压；调压计量站；计量站设计
城市燃气调压计量站可以进行计量燃气，通过系统原理的了解和设备型号的选择，设置合理的燃气调压方式。
城市燃气调压计量站已经成为现代必不可少的一部分，燃料在现代城市建设中具有重要作用，因此在设置中要关注燃气调压。
燃气是我国清洁能源之一，使用燃气有助于响应我国现代化城市建设的目标，助力我国现代化城市建设发展。
一、城市燃气调压计量站的重要性
随着我国经济的不断发展和进步，对燃气的需求也随之越来越大。
燃气成为城市建设的重要部分之一，具有清洁的能源能够减少对城市的污染，助力国家低碳环保的口号，提高人们的生活品质。
现代化进程的不断改进，给人们的生活提供了极大的便利，城市建设中燃气虽然给人们提供了极大的便利，但是同时也会出现爆炸、毒性等危险，燃气具有易燃易爆的特点，因此需要城市燃气设计中要保证使用的安全性，满足人们的需求。
燃气使用一定要注意安全性，根据不同用户的需求，采用不同型号的天然气压力，根据不同用户的燃气使用用量的情况，选择不同型号的燃气调压器。
燃气输出输入模式较为复杂，组成系统部件繁多，在设计中设置调压计量站有助于系统的完善城市运输系统，可以通过输出系统的模式，满足逐年增加的工业用户模型。
城市燃气调压计量站面对城市燃气输送的压力，需要逐步满足客户的不同需求，设置调压计量设备的性能优化模型，创造出合适的燃气设备设计。
城市燃气调压设备优化中关注调压器，调压器是燃气运输系统的核心，设计中要注意燃气设备的转换，减少动能和压力之间的转化。
城市燃气调压设备优化尽量做到公平合理，根据相关技术指标的要求，签订合适的约定，执行行业管理的模式，进一步确定行业法规的约定，逐步实现科学论证和计量仪器设计。
计量仪器设计主要需要注意不同用户实际需要供气条件和用量需求，设置合理的供气计量的条件，燃气工艺流程设计中注意最大供气和最小供气压力的区分，设置运行的范围，根据客户的现实需求，检查设备的检修情况，考虑国内外的计算机和燃气调压设备的情况，选择智能输出模式，参照国内外的先进标准的规范，设置计量仪器的选用。
二、城市燃气调压设备的优化模型
现代城市运输燃气需要考虑多种因素，城市燃气运输设备需要包括过滤、压力、温度等多种设备共同组成。
燃气调压设备可以有效的设置合适的调压设备，作为燃气设备的重要组成部分之一，需要根据调压设备的情况，设置自主调节燃气的出气压力，在控制中要保障燃气设计中设置在安全的范围内。
燃气调压设备作为重要的组成部分之一，燃气调压设备主要分为两种，一种是直接对燃气调压设备进行直接降压作用，另一种需要通过间接作用的方式进行降压处理。
燃气调压设备可以把阀门内的高压气体经过其他方式进行摩擦，运用其他方式进行气体的能量消耗，进一步实现能量的转化。
城市燃气调压站主要可以实现阀门的转换和调整，运用合适的调压设备进行气体流量的转换。
燃气调压站设计中要注意家庭的做饭或者热水器使用。
日常生活中要注意调压设备的选择，常用的调压设备
普遍是小型设备，而设计注意中高压燃气的连接情况，进一步实现燃气管道的连接，实现用户调压设备的装置设置。
燃气调压设计中要关注数据调查，前期考虑
用户使用的设备，采用结构相对严谨的设备，设定合适的使用年限。
调压设备设
计中要设置合适的流量，流量设置中不能超过流量最大值，在设计中要注意设计
的合理性。
三、城市燃气调压计量站优化设计
城市燃气调压计量站在设计优化中要遵循科学严谨的原理，在设计中注意公
平合理的原则，进一步运用相关法律法规，根据我国城市燃气调压计量站的设计
优化模式，根据我国相关燃气调压要求，设置合理的签约约定。
城市燃气调压计
量站设计中要依据管理办法和行业规定设置参数，减少因人为因素出现差异的情况，并且根据不同行业的设置要求，确定精确度，实现城市燃气调压计量站的测量。
现代城市建设中燃气在现代社会具有重要的地位，设计中要根据燃气行业的
情况，计量选择设备，大中型企业在设计中要选择计量简便的设备，选择中注意
对城市燃气调压计量站的优化。
注意培养相关技术人才，设计中要注意设备是否出现运转不良的问题，如果
遇到出现问题的情况，要及时的设计应急处理预案，保障设备出现问题可以实现
第一时间的维护。
企业设备中运用城市燃气调压计量站可以实现数据资料的监控，进行计量单据的手法，进一步实现仪表的读取，如果出现仪表损坏或者数据出息
错误的情况，尽量减少出现的危害。
参照国内外先进的城市燃气调压计量站的设
计理念，结合我国现实状况的特点，创造出合适的调压计量站的优化设计方案，
助力我国现代社会的发展。
城市燃气调压计量站要设置应急处理预案。
城市燃气
调压计量站设计中可能出现无法读取燃气数据的情况，一些企业用户在设计中要
注意在线监控，并且针对计量管理的收费审核，注意现场仪表的读取状况，如果
现场仪表出现问题的话，可以采用应急方案，设计中减少人为因素的影响，减少
仪器出现错误的情况。
计量优化设计中要注意计量仪器的接口，选择合适的通信
接口，并且根据网上的调节器，实现功能的替代。
城市燃气调压计量站具有系统
优化的功能，可以实现技术优化、经济管理优化、维护设计优化等，在设计中要
符合燃气调压计量的情况。
城市燃气调压计量站中优化要符合燃气调压计量器的
工作条件和地区的状况，根据计量设备的状况，减少损耗的出现。
城市燃气调压计量站设计中要关注使用中调压设备的准确程度，调压计量站
设计中要注意调整合理的地理结构，注意系统的维护与优化，同时关注调压计量
器的经济效益比，调压器设计中需要关注人工安装费用，将安装费用与工程难易
程度进行相关性的类比，并且确定正比情况，在系统造型优化中不能盲目追求优
质的情况。
城市燃气调压计量站在设计中注意结构的紧凑性和稳定程度，减少计
量器的噪声情况，燃气调压计量站设计中需要注意管线的压力和流量的情况，将
其放置在合适的位置，仪器设计中要严格执行行业标准，制定详细的计量数据，
选择不同的计量表实现计量的误差统计，为了各个有关部门降低误差做准备。
四、总结
在我国经济快速发展的同时，燃气作为清洁能源，在现代社会中占据重要的
地位。
城市建设中要注意看调压计量设备是否可以满足当地工作条件的状况和场
地的情况，参照国内外先进的燃气调压器，结合我国现代社会的情况，创造出合
适的燃气调压器，助力我国现代社会的发展。
城市燃气调压计量站可以有效保障
燃气输送的安全性，增强用户的使用感官，进一步减少经济纠纷，可以促使用户
和供气方实现功能需求，进一步促使其创造出合适的设计方案。
城市燃气调压计
量站在设计中要考虑各方面的因素，注意设计参数符合我国相关部门的规定指标，同时依据故障诊断模式，判断各种情况的预警系统的状况，前期设置好应急处理
预案，防止出现突发状况导致应急困难，造成我国燃气调压器的障碍。
参考文献：
[1]吴波. 燃气调压器故障诊断和安全预警系统的开发与应用[D].北京建筑大学，2016.
[2]李伟. 天然气调压器的稳定及均匀性分析[D].北京建筑大学，2014.
[3]曹亚军. 燃气调压站自动化监控系统研究[D].西南石油大学，2014.
[4]李磊，李晓岳.基于现代城市燃气调压计量站系统的优化选型[J].化工管理，2014（02）：134.
[5]王珑，杜龙飞.浅谈城市燃气调压计量站的设计[J].科学之友，2010（17）：33-34.。
