接收机灵敏度测量方法
电台测试步骤

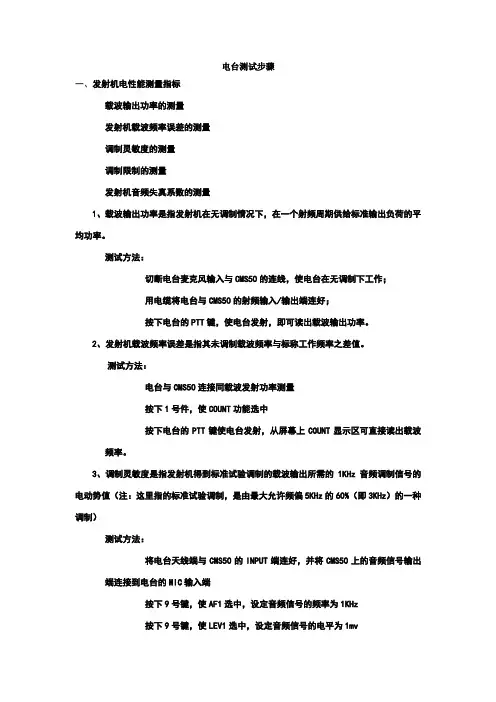

电台测试步骤一、发射机电性能测量指标载波输出功率的测量发射机载波频率误差的测量调制灵敏度的测量调制限制的测量发射机音频失真系数的测量1、载波输出功率是指发射机在无调制情况下，在一个射频周期供给标准输出负荷的平均功率。
测试方法：切断电台麦克风输入与CMS50的连线，使电台在无调制下工作；用电缆将电台与CMS50的射频输入/输出端连好；按下电台的PTT键，使电台发射，即可读出载波输出功率。
2、发射机载波频率误差是指其未调制载波频率与标称工作频率之差值。
测试方法：电台与CMS50连接同载波发射功率测量按下1号件，使COUNT功能选中按下电台的PTT键使电台发射，从屏幕上COUNT显示区可直接读出载波频率。
3、调制灵敏度是指发射机得到标准试验调制的载波输出所需的1KHz音频调制信号的电动势值（注：这里指的标准试验调制，是由最大允许频偏5KHz的60%（即3KHz）的一种调制）测试方法：将电台天线端与CMS50的INPUT端连好，并将CMS50上的音频信号输出端连接到电台的MIC输入端按下9号键，使AF1选中，设定音频信号的频率为1KHz按下9号键，使LEV1选中，设定音频信号的电平为1mv按下电台的PTT键使电台发射按下3号键，使DEMOD选中，键入3K，启动一个自动测量程序，CMS50将会自动变化AF1电平，直至解调频偏为3KHz。
测量结束后在屏幕提示行给出“Search normally ended”。
记下LEV1数值即为调制灵敏度4、调制限制是一种通常在发射机音频级完成处理过程，以防止调制超过最大允许频偏（5KHz）,具体作法是：在调制灵敏度测量的基础上，调节LEV1，使之增大20dB,再测量发射机输出频偏，不应超过5KHz。
测试方法：测量调制灵敏度按下9号键，选中LEV1，在按<dBm>，使电平单位由mv转为dBm，并记住此值。
使LEV1增大20dB，观察屏幕上3号显示区（DEMOD）的发射机的输出频偏值，不应超过5KHz5、发射机音频失真系数是指：当设备的输入端加上规定信号时，发射机输出端的二次和更高次谐波成分的总有效值对整个信号的有效值之比，通常用百分数来表示测试方法：连接方式同调制灵敏度测量先进性调制灵敏度的测量按下6号键，选中DIST功能，读数即为谐波失真系数在按下6号键，选中S/N功能，读数即为信噪比二、接收机电性能测试指标接收机可用灵敏度的测量抑噪灵敏度的测量门限静噪开启灵敏度的测量音频谐波失真的测量调制接收带宽的测量1、接收机可用灵敏度是指在标准试验条件下，接收机输出端得到信纳比为12dB，输出功率不小于额定输出功率的50%，接收机所需的最小的经标准试验调制的射频输入信号电压数值。
彩色电视广播接收机基本技术参数要求和测量方法
≤30 %
激励口（带非线性处理电路可免测）
6.2.7
阶梯调制的色度信号
黄、青、绿、品红、红、蓝6种信号
无此信号
AV端入
≤25 %
5
彩色同步稳定性（捕捉范围）
不劣于200 Hz
屏幕
6.2.9
单彩条色相位蓝
FSC可变±200Hz
可用彩条代替
6
SECAM制电视机的色度放大器和限幅器
企业标准
6.2.13
6
SECAM制亮度串色
不明显
屏幕
6.1.8
SECAM制彩条
无SECAM制
表3色度通道的基本技术参数和测量方法
序号
技术参数
参数要求
检测信号输出
测量方法GB/T17309
视频测试信号GB/T17309
对信号特殊要求
芝测TG92A2/CC904A
飞利浦4117/4119
1
微分增益
≤5 %
AV
6.2.3
彩色阶梯波
白平衡
Δx
不劣于±0.02
色度计
7.1.8
宽白窗口或PLUGE
宽白窗口10～100%幅度变化，可关断色同步
无此信号
Δy
不劣于±0.02
7
图像对角线有效尺寸
产品标准中规定
屏幕
8
清
晰
度
RF
端
入
水平
有DDCF
中间
≥350线
屏幕
7.1.9
测试图或100%幅度的复合正弦波10MHz
无S端输出
边角
≥300线
无DDCF
彩色电视广播接收机基本技术参数要求和测量方法
GPS接收机简介及性能测试
GPS接收机简介及GPS性能测试研究GPS接收机，是GPS导航卫星的用户设备，是实现GPS卫星导航定位的终端仪器。
它是一种能够接收、跟踪、变换和测量GPS卫星导航定位信号的无线电接收设备，既具有常用无线电接收设备的共性，又具有捕获、跟踪、和处理卫星微弱信号的特性。
GPS（Navigation System with Timing and Ranging Global Positioning System）是美国国防部开发运行的，带有定时和测距的全球导航定位系统。
GPS 系统由三部分组成：GPS 空中卫星，地面控制以及GPS 用户接收机。
图1 GPS 接收机原理框图如上GPS 接收机的简化框图所示，GPS 接收机首先通过天线单元接收到GPS 卫星发射的信号，经过下变频后，提取出卫星信号中的伪随机噪声码（PRN）和数据码，进而解算出接收机载体的位置，速度和时间等导航信息。
那么被接收的GPS 信号是怎样的呢？它是由50Hz 的导航信号脉冲，经过伪随机序列直序扩频至1.023Mbps，采用BPSK 调制，中心载波1575.42MHz。
由于真实的到达地面的GPS 卫星信号的能量是非常小的，一般都在-130dBm/1.023MHz（-190dBm/Hz）以下，比热噪声的功率谱密度（-174dBm/Hz）还要低，所以用普通的频谱仪是无法测量的，可以使用信号源模拟输出-99dBm 的GPS 信号，由频谱仪E4440A 测量出的信号频谱及功率值，例如测出的2.046MHz 带宽内的功率值。
尽管GPS技术日益普及，但是GPS接收机制造商、OEM集成商仍在为如何验证GPS接收机性能的标准测试而烦恼。
无论是验证GPS接收机整机的功能，还是客观地测量各种GPS IC的性能，都需要一个能够重复执行精确测量的可控环境（比如屏蔽室）。
大多数情况下，制造商使用天线来接收实际的GPS卫星信号，但往往这样的测试，由于受到复杂的气候影响，电离层延迟，多径衰减等因素，使得测量可重复性非常差，尽管耗费了很多人力和时间，却很难得到一个真实而精准的数据。
光传输第5章 光传输系统设备调测(SDH常用指标测试大全)PPT课件
设备测试原理
• 抖动与漂移性能 – 3）映射和结合抖动 因为在PDH/SDH网络边界处由于指针调整和映射会产生SDH的 特有抖动，为了规范这种抖动采用映射抖动和结合抖动来描述这 种抖动情况。 映射抖动指在SDH设备的PDH支路端口处输入不同频偏的PDH 信号，在STM-N信号未发生指针调整时，设备的PDH支路端口 处输出PDH支路信号的最大抖动。结合抖动是指在SDH设备线 路端口处输入符合G.783规范的指针测试序列信号，此时SDH设 备发生指针调整，适当改变输入信号频偏，这时设备的PDH支 路端口处输出信号测得的最大抖动就为设备的结合抖动。
Page 20
设备测试原理
• 抖动和漂移 – 定义： 抖动和漂移与系统的定时特性有关。定时抖动（抖动） 是指数字信号的特定时刻（例如最佳抽样时刻）相对其 理想时间位置的短时间偏离。所谓短时间偏离是指变化 频率高于10Hz的相位变化。而漂移指数字信号的特定 时刻相对其理想时间位置的长时间的偏离，所谓长时间 是指变化频率低于10Hz的相位变化。
Page 16
设备测试原理
• 光口指标 – 4、光输入口允许频偏 定义：是指光输入口在接受信号正常时，能够允许输入光信号最大 频偏范围。 指标要求：再生器的内部振荡器在自由运行方式下的长期频率稳定 度不得劣于±20×10-6， 下游SDH设备输入口接收到这样的信号应 能正常工作。 测试配置：
Page 17
Page 9
设备测试原理
• R点参数--接收机光参数 BER
1×10-
10
AB
A点为接收灵敏度点 B点为光功率过载点
接收光功率
Page 10
设备测试原理
• S-R之间的光通道参数
– 1、衰减－－降低光功率 – 2、色散－－1dB光通道功率代价 – 3、反射－－引入干涉噪声
综测使用及测试项目(2009常规)
综合测试仪参考文档
一、综合测试仪 马可尼2955A/2955B
产品型号: 2955A/2955B 简单介绍 *射频信号发生器：400kHz~1000MHz *射频功率计：0.05mW~150W *射频频率计：1.5MHz~1000MHz *全功能双工测量仪：用于测量标准双工器，跨段双工器及转发器 *调制分析仪：调频/调幅/调相 *2个音频信号源/调制信号源：10Hz~20kHz *音频电压表：0V~100V(自动量程选择) 20Hz~50kHz(或DC方式) *音频频率计：20Hz~20kHz 50kHz数字存储示波器 *音频SINAD信纳比表 *音频S/N信噪比表 *音频DISTORTION失真度仪 *POCSAG编码器/DCS编码器 *DTMF、CCIR、EEA、EIA、ZVEI等编/解码器 *26个非易失存贮单元 *全部GPIB编程功能，可用于自动测试系统 综合测试仪 2955A/B的详细介绍 综合测试仪 2955A/B是一种无线电综合测试仪，它包括测试量程到1000兆赫的移动式无线电收发讯机所要求的全部测 量设备，是一种设计为工作台或移动应用的，紧凑配套的装置，它能看作下述14种仪器的组合： 射频频率计，音频频率计，射频信号发生器，射频功率计，音频和直流电压表，调制度表，失真度表，信噪比(S/N)或信 纳(SINAD)计，数字存贮示波器，顺序音调解码和编码，双音多频(DTMF)解码和编码，数字码静噪(DCS)解码和编码。 按钮选择为每一种仪器测量提供了全部必须的互连，从而消除了在利用分离的诸仪器时所需要的许多互连。功能选择和 数据输入在彩色码盘上进行，从左至右逻辑地安排了码盘的操作顺序。采用阴极射线管示波器，极大地增强了仪器的工 作，提供数据输入时的提示和操作顺序指南，也显示仪器的设置和测量结果，通过示波器的重复扫描，单次和保持，以 及五个自动量程条形图显示了模拟测量。
光接收灵敏度的测试方法
光接收灵敏度的测试方法
1. 直接测量法，就好像给光接收灵敏度来个“面对面”的检测！比如，把光信号直接输入到接收设备中，然后看看它能接收得多灵敏呀！
2. 比较测量法，这就像比赛一样！找个已知灵敏度的参考设备，和要测试的一起比一比，不就知道谁更厉害啦！比如说，让它们同时接收相同的光信号，谁的表现更好，一目了然呀！
3. 替代测量法，哎呦，就好比找个替身来感受一下！用一个已知特性的替代物去模拟光信号，看接收设备怎么反应，是不是很有趣呢？
4. 积分测量法，这不就是把所有的光信号都“攒”起来嘛！通过长时间积分光信号来确定灵敏度，就好像一点点积累能量一样呢。
比如在一个时间段里持续测量，最终得出结果哦！
5. 动态测量法，哇塞，就像追逐光的脚步一样动态变化！实时观察光接收灵敏度在不同条件下的变化，这多刺激呀！就像看一场精彩的演出一样。
6. 光谱测量法，嘿，这可是对光的“全身检查”呀！分析不同波长的光下的接收灵敏度，就像是对光进行细致的“解剖”呢。
例如研究在各种颜色的光照射下，接收设备会有什么样不同的表现呀！
我觉得呀，这些测试方法都各有各的奇妙之处，利用它们可以很好地了解光接收灵敏度呢！。
华北电力大学科技学院光纤通信原理实验报告
科技学院课程设计(综合实验)报告( 2020-- 2021 年度第 2学期)名称：光纤通信原理综合实验院系：信息工程系班级：学号：学生姓名：指导教师：杨再旺王劭龙设计周数：1周成绩：日期：2021年6月实验名称实验一： LED的P-I 特性测量实验仪器光功率计、光纤、直流电流源、LED光源同组人实验目的测量数据，描画LED光源PI特性曲线，求出阈值电流实验原理半导体发光二极管的P-I特性曲线理论上是输出功率与注入电流成正比实验内容与步骤实验内容：使用光功率计和LED光源，在温度一定的情况下（保持实验室温度：20℃），通过改变直流电流来观察输出功率的变化，从而绘出P-I特性曲线。
实验步骤：1.用光纤把光功率计和激光器连接，通电。
2.保持温度为定值3.改变电流的数值观察功率计变化4.绘图实验数据：讨论与结论在老师指导下完成本次实验，在记录数据的时候由于机器灵敏度太高而测得的数据不是很准确，但是在误差允许的范围内画出了特性曲线，跟理论结果差不多。
实验名称实验二：光纤通信系统的码型变换、波分复用器的性能测量实验仪器光纤通信原理实验箱、示波器、光功率计，波分复用解复用器同组人实验目的记录CMI编译码波形记录测量波分复用解复用器插损和隔离度实验原理CMI编码原理：CMI编码的编码规则是：用交替的"11"和"00"两位表示基带中的一位"1"；用"01"表示基带中的一位"0"。
波分复用器性能实验原理：光波分复用器是对光波波长进行分离与合成的光器件，其原理如图所示，其中的一个端口作为器件的输出／输入端，而N个端口作为器件的输入／输出端。
当作为对光波波长起合成作用的器件时，从N个端口各自注入不同波长的光信号，在一个端口处将获得按一定光波波长顺序分开的光波信号；当器件作为解复用器时，注入到入射端的各种光波信号，将分别根据其波长的不同，传输到对应的不同出射端口（N个端口之一）．由以上分析可以知道，各端口可以作为输入端口，也可以作为输出端口．实 验 内容 与步骤CMI 编码：1.连接线路，连接示波器 2.分别观察记录原始波形、cmi 编码和译码后的波形。
电台技术指标解析和测试方法
3）记录此时的音频电平，即为调制灵敏度。（和产品 标准相关）
2017/8/13
电台技术指标解析和测试方法
7
第一部分 发射机测试项目
5、调制音频失真：
– 定义：是指发射机以额定功率输出，获得额定频偏时，解调后音 频基带内全部谐波成分的有效值电压对其音频输入端所加标准测 试音（标准调制）信号的有效值电压之比。
2017/8/13
电台技术指标解析和测试方法
5
第一部分 发射机测试项目
– 测试方法：1）发射机的音频入端接入音频源，发射机输出端接
入调制度仪。
2）调整音频源频率为1KHz，电平为发射机音频输入 标称值，则调制度仪指示频偏为3KHz。 3）增加音频源输出电平至高于标称电平20dB，调制 度仪指示频偏不应超过最大允许频偏。 4）保持音频源输出电平不变，在300Hz至3KHz间调 整音频源频率，则调制度仪指示频偏同样不应超过最大允许频偏 (一般选300,500,1k,2k,3k信号时的频偏值)。
2017/8/13
电台技术指标解析和测试方法
10
第一部分 发射机测试项目
4）分别求出其dB值，用1k对应的电平分别减去 300,500,2K，3K对应电平，其差值应符合下表规定（+1，3）。
调制频率 （Hz） 予加重特性 （dB） 300 -10.4 500 -6 1000 0 2000 +6 3000 +9.5
– 测试方法：1）发射机的音频输入端接入音频源，发射机输出端接 入调制度仪，解调音频输出接入失真度仪； 2）设定调制音频信号为1KHz ，调节其电平使频偏为 3KHz，记录此时失真度仪指示数即为调制音频失真。
2017/8/13
电台技术指标解析和测试方法
CTIA 标准中文2.0
空间射频辐射功率和接收机性能测量方法 移动台空中（OTA）性能测量方法（CTIA标准）1.引言1.1.目的本标准是依照CTIA认证程序的要求，来定义如何对移动台的辐射射频功率和接收机性能进行测量。
本标准是CTIA认证项目管理文件中的一部分，在认证管理文件中包含了试验的限值，以及实验室的性能测试方法，由此方法测得的实验室性能必须符合CTIA认证的规定。
1.2.范围本标准定义了要成为一个CTIA授权检测实验室（CATL）所必须达到的一些指标（其它的指标可以与CTIA认证项目的工作人员联系得到）。
为了保证移动台试验的准确性、可重复性和一致性以满足CTIA标准规定，本标准规定了试验的布置、实验室的技术、试验的方法和评估标准。
1.3.引用标准Minimum Standards for 800 MHz Cellular Subscriber Units, TIA/EIA-690, November 2000, Telecommunications Industry Association.Recommended Minimum Performance Standards for cdma2000 Spread Spectrum Mobiles Stations, TIA/EIA-98-D, June 2001, Telecommunications Industry Association.TDMA Cellular/PCS - Radio Interface - Mobile Station - Base Station Compatibility.TIA/EIA/IS-136-A, October 1996, Telecommunications Industry AssociationIEEE Std 1528-2002 Draft CBD 1.0, IEEE, Inc., April 4, 2002Guide to the Expression of Uncertainty in Measurement, International Organization for Standardization, Geneva, Switzerland, 1995ETSI TR 102 273 V1.2.1: Electromagnetic compatibility and Radio spectrum Matters (ERM);Improvement of radiated methods of measurement (using test sites) and evaluation of the corresponding measurement uncertainties. ETSI, 2001ETSI TR 100 028 Parts 1 & 2: Electromagnetic compatibility and Radio spectrum Matters (ERM); Uncertainties in the measurement of mobile radio equipment characteristics. ETSI, 2001EN 50361:2001 Basic Standard for the measurement of Specific Absorption rate related to human exposure to electromagnetic fields from mobile phones (300MHz - 3GHz)TS 51.010 V4.9.0 (2002-07): Mobile Station (MS) Conformance Specification, 3GPPTS 05.05 V8.11.0 (2001-08): Technical Specification Group GSM/EDGE Radio AccessNetwork; Radio transmission and reception, 3GPPCTIA Certification Program Management Document, Revision 2.2, CTIA, January 20031.4.试验概括本标准依据测试的类型（发射机、接收机）和测试的技术（模拟AMPS、CDMA、TDMA、GSM）1对试验程序进行了分类。
接收机灵敏度的测量方法
也就 是说 ，只要 把接 收机 的噪 声 系数Ｆ 出便 可算 出其 临界灵 测 敏度 Ｓ ，我 们把 这种 接收 机灵 敏度 的测 试方 法叫做 噪声 系数 法 。 具体 测试 方法 ： 准备 仪器 ： １ ）待测设 备 Ｄ Ｔ Ｕ。 ２ ｇ ｅｔ ８７Ａ 声系 数分 析仪 。 ）Ａ ｉｎ Ｎ ９３ 噪 ｌ ３ Ｐ ６８ 脉 冲信 号驱 动噪声 源 。 ）Ｈ ８４ Ｄ ４ Ｇ ３ ３Ａ ）Ａ Ｅ ６ １ 直流 电源 。 按 照 图 １ 示 ，使 用 Ａ ｉｎ ８ ７ Ａ 所 ｇ ｅｔ ９ ３ 噪声 系数 分 析仪 将带 有 噪 ｌ Ｎ 声 源 （ ｏｓ ｏｒｅ ｎ ｉ ｓｕｃ ）一 端连 接 待测 设 备 的输 入端 ，另一 端 口与待 ｅ 测 设备 输 出端相 连 。对设 备通 电 （ Ｇ ３３ａ Ａ Ｅ ６ １ ）并加 入本 振 （ Ｏ） Ｌ 脉 冲信 号驱 动 噪声 源 （ Ｐ ６ ８ Ｈ ８４ Ｄ）后 ，对 噪声 系 数测 试 仪设 置 好 些 必 须 参 数 ，例 如 频率 范 围 、应 用 （ 大 器／ 频 器 ）以及 校 放 混 准 电缆 等 。 经过 噪声 系数 分 析 仪 测 量 可 以 得 到 被 测 设 备 的 噪 声 系数。 记 录好 各 频 点 的噪 声 系 数 ，利用 公 式 Ｓ ＝ １４ｄ ＋ ０ １ Ｂ 一 Ｂ １ １ ｇ １ （ ｚ ＋ Ｏ ｇ计 算 得 出各 频点 的灵 敏度 ，取最 小值 得 到 接 收机 ＭＨ ） ｌ ｌＦ 灵 敏度 。 ３ 灵敏 度的直观 测量 法测量接 收机 灵敏度
１ ７ ６
应 用 方 法 论
２窄 霸 Ｌ 科２ ７ ＿ ０年 未 １ 第期
接 收机 灵敏 度 的测量 方法
王 硕
（ 中电集团二十所 ，陕西西安 ７ ０ ６ １０ ８）
接收机性能敏感度测试
接收机性能敏感度测试1.引言GJB151A 中的CS103、CS104和CS105这三项传导敏感度测试的目的是确认在接收机中可能产生的互调产物（CS103）、带外发射抑制（CS104）和交调产物（CS105）是在标准或规范容许的限值内。
a. 互调在接收机带宽以外的两个或多个发射未被射频放大器任一级或混频器高度衰减，从而因非线性效应产生这些发射的谐波的和频与差频，如果其中某些恰在接收机通带内，就与有用信号一样被接收，从而引起接收机性能降低。
b. 交调一个邻近频道发射进入接收机前端电路致使射频放大器处于非线性区，当有用信号经由此放大器时，因前者导致放大器增益变化而使此有用信号受到调制。
c. 带外发射的抑制不希望的信号渗入接收机前端并与本振信号混频产生和与差频，其中有的正好落入接收机中频带宽内，也被当作有用信号处理。
这些带外杂波响应的例子如镜频响应、本振的谐波加上和减去中频、本振谐波除以干扰信号的谐波。
以上三种现象示于图1。
Un Re gi st er ed图1 接收机敏感特性互调、交调、带外信号抑制的图示2.CS103互调（15KHz~10GHz ）任何放大器都有某种程度的非线性，当信号接近饱和时非线性变得明显。
由于接收机是一种灵敏装置，典型的灵敏度约为-90dBm 至-130dBm ，它对非线性效应要比大多数基带放大器要敏感得多。
这些效应中最重要的一种称为互调。
要产生互调产物，两个或多个带外信号必须足够强才能渗入接收机前端（例如其预选器），导致在射频放大器或混频器中出现的信号在非线性级中混频。
此混频过程产生干扰信号及其谐波的和与差频。
如果这些新频率中的一个或多个处在接收机的通带内，就与有用信号一起被处理。
因此能产生互调干扰的信号应满足以下关系：|21nf mf ±|=0f （1）或 1|f fn f f m|0201=± （2） 其中0f 为接收机调谐频率1f 和2f 为产生互调的两个干扰发射的频率m 和n 为整数（1，2，3等）互调产物混频的阶数由整数m 和n 之和决定。
导航接收机指标分析及测试
1测试目的1)检测卫星导航接收机的功能是否满足技术要求，功能测试主要包括：具备B3、B1、L1单频点定位功能；具备B1B3双频定位功能；具备B3L1兼容定位功能；可接收INS等速度信息；具备定位、测速、原始电文及观测量等信息输出功能。
2)检测卫星导航接收机的性能指标是否满足技术要求，性能测试主要包括：动态性能、定位测速精度、捕获定位时间、捕获跟踪通道数、信号动态范围、灵敏度、数据跟新率、供电电压、功耗等。
3)检测卫星导航接收机的接口是否满足技术要求，接口测试主要包括：射频接口、数据接口、与惯性导航系统（INS）接口、1PPS秒脉冲输出接口。
2测试要求测试要求主要包括：场地要求、环境要求、辅助测试设备要求。
a)场地要求：工作台干净、平整，具有良好的防静电功能，同时确保测试场地周边没有其他干扰信号。
测试分为室内对卫星信号模拟源测试和室外对天（真实信号）测试两种测试方式。
b)环境要求：温度15℃~35℃、相对湿度20%~80%、室内照度>500cd/c㎡。
c)设备要求：万用表、专用线缆、计算机串口工作正常、直流稳压电源、示波器、模拟源。
测试所用仪器、仪表、高频线缆等必须满足测试所需的电磁兼容性和测试精度要求，并在标定有效期内使用。
所选用的通用测试仪器必须符合国家有关标准并经计量部门检定合格，测试设备必须经过严格标定。
3测试仪器及系统连接1)测试所需仪器、仪表等物品如下表所示：表3-1 测试仪器物品清单表2)系统连接测试项目分为两种连接方式：室内对卫星信号模拟源测试和室外对天信号测试a)室内对卫星信号模拟源测试连接图图3-1 室内对卫星信号模拟源测试连接图b)室外对天信号测试连接图图3-2 室外对天信号测试连接图4测试方法及判别依据4.1 外观检验板卡：外表无划伤、裂纹、绝缘物破裂现象；标识：序列号、硬件版本号、PCB板号；标识应清晰、正确；射频针头：齐全，无变形；芯片管脚：用放大镜仔细看，无翘起，焊点光滑。
超短波电台接收机音频灵敏度检测方法
Science &Technology Vision 科技视界超短波电台是信号频率在超短波频率的电台,广泛应用于军事、民用视距通信领域。
超短波电台最常用的是话音通信,电台接收机音频灵敏度的检测是值得深入研究的问题。
1相关概念及检测原理超短波电台接收机灵敏度,是指超短波电台接收机可以接收到并能正常工作的最低信号强度,通常用dBm 表示,也可以用μV 表示。
dBm 是信号强度,μV 是信号幅度,两者可以进行换算。
换算公式为P =U 2R 公式1由于一般超短波电台的天线阻抗是50Ω,所以若待测电台接收机音频灵敏度为2μV,则根据公式可计算出对应的信号强度为P =U 2R =(2μV )250Ω=8×10-14W 再根据换算公式P =101g P 1mW 公式2可计算出对应的信号强度值为P =101g P 1mW =-101dBm。
超短波电台接收机音频灵敏度,反应的是电台在音频工作模式下,接收微弱射频信号的能力,是电台能有效清晰解调出话音的最小的射频信号强度,是反映电台接收机性能的重要指标之一。
电台接收机音频灵敏度不够,则直接影响电台的话音通信距离。
[1]要对超短波电台的接收机音频灵敏度进行检测,需要构建合适的检测环境。
目前超短波电台的接收机灵敏度指标一般在μV 级。
因此需要产生μV 级的射频信号输入给超短波电台,并能检测超短波电台的音频输出,判断输出音频信号的质量是否达到要求。
[2]2综测仪检测法目前检测超短波电台接收机灵敏度最常用的方法是综测仪法。
以南京新联电讯仪器厂生产的EE5113型无线电综合测试仪所为例。
所用到的仪器设备有综测仪一台,音频线缆一根,射频线缆一根。
检测连接关系如图1所示。
该方法是用综测仪给电台提供μV 级的调幅射频信号,同时用综测仪通过检测电台耳机口输出的音频信号的信纳比来检测电台调幅接收灵敏度。
图1综测仪法检测接收机调幅灵敏度以检测AM(调幅)音频接收灵敏度为例,具体检测步骤为:(1)综测仪设置将综测仪设为“接收机测试”状态,调制方式设为AM,工作频率设为与被测电台一致,音频调制信号频率设为1kHz,调幅度设为30%,调整射频信号的幅度为2μV。
光纤通信实验3
∆U
2 ∆U U
∆T
2U
U − 2 ∆U 眼开启度 U
交叉点发散度
∆T T
眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时 刻，位于两峰值中间的水平线是判决门限电平。在无码间串扰和噪声的 理想情况下，波形无失真，“眼”开启得最大。当有码间串扰时，波形 失真，引起“眼”部分闭合。若再加上噪声的影响，则使眼图的线条变 得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程 度。由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个 基带传输系统性能的优劣。另外也可以用此图形对接收滤波器的特性加 以调整，以减小码间串扰和改善系统的传输性能。 （1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的 时间间隔。显然，最佳抽样时刻应选在眼睛张开最大的时刻。 （2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜 边越陡，系统对定时抖动越敏感。 （3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围， 称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来 提取的，对于这种设备零点失真量很重要。 （4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。 （5）在抽样时刻上、下两阴影区间隔的一半是最小噪声容限，噪声瞬 时值超过它就有可能发生错误判决； （6）横轴对应判决门限电平。
三、实验原理
光收端机的灵敏度是指在保证一定的误码率前提下，光接收机所 允许接收的最小光功率。灵敏度的单位为分贝毫瓦（dBm）。 光接收机灵敏度主要决定于光接收机内部噪声（光检测噪声和前 置放大器噪声）。光接收机内部噪声是伴随光信号的接收检测与 放大过程产生的，它使接收机最小可接收平均光功率受到限制， 即它决定了光接收机的灵敏度。
6.打开系统电源，液晶菜单选择“光纤测量实验—接收灵敏度”，确认。 调节W201即改变送入光发端机信号（TX1310）幅度最大（不超过5V）。 慢慢调节可调衰减器（减少衰减量），直至在一定调节范围内，误码状 态一直显示为“正常”。保持此时可调衰减器状态。 7. 按“返回”键，选择“光纤测量实验—接收灵敏度”，确认。刷新误 码仪，此时误码状态应该一直显示为“正常”。慢慢调节可调衰减器， 增加衰减量，即使进入光收端机的光功率逐渐减小，出现误码率或者误 码率逐渐增大。当误码率达到时，误码状态显示即由“正常”切换为 “误码”。此时可以反调衰减器减少其衰减量，在误码状态切换点停止 调节，保持此时可调衰减器状态。 8. 断开光接收端机，测量可调衰减器的输出光功率Pmin（dBm），即为 此光收端机的灵敏度。注意操作过程中，不可改变可调衰减器状态。 9．重测量结构连接，重复步骤6、7，刷新误码仪。慢慢调节可调衰减器， 减小衰减量，使进入光收端机的光功率逐渐增大，出现误码率或者误码 率逐渐增大。当误码率达到时，误码状态显示即由“正常”切换为“误 码”。此时可以反调衰减器增大其衰减量，在误码状态切换点停止调节， 保持此时可调衰减器状态。 断开光接收端机，测量可调衰减器的输出光功率Pmax（mW）。 10. 算出此光收端机的动态范围D； 11. 关闭系统电源。
针对PDT接收机灵敏度指标的分析及优化
针对PDT接收机灵敏度指标的分析及优化谢天明; 孙鹏飞; 魏立研; 董秀华【期刊名称】《《数字通信世界》》【年(卷),期】2019(000)010【总页数】3页(P35-37)【关键词】射频; 接收灵敏度; 接收机; PDT【作者】谢天明; 孙鹏飞; 魏立研; 董秀华【作者单位】广州维德科技有限公司广州 510610; 国家无线电监测中心哈尔滨监测站哈尔滨 150010; 黑龙江省工业和信息化厅伊春无线电管理处哈尔滨 150010【正文语种】中文【中图分类】TN929.52; TN98PDT警用数字集群通信系统覆盖了公安、消防、人防、森林防火以及应急调度等诸多应用，是应急通信保障的重要手段，比如在森林防火现场，如果消防员和指挥官因为通信设备接收灵敏度的原因沟通不畅，使得扑火现场的情况无法准确的传达，将会造成严重的人员和财产损失。
又如在大型集会应急通信保障应用中，如果指挥官和安保人员沟通不畅，指挥官就无法把握现场的动态，从而对于各种突发事件无法做出正确的决定，造成不可估量的后果。
所以在产品设计过程中，必须对各项指标严格进行把控。
PDT警用数字集群通信系统主要工作在V/U波段，这个波段通信的特点是“视距通信”，视距条件下，无线信号无遮挡地在发信端与接收端之间直线传播，这要求在第一菲涅尔区（First Fresnel zone）内没有对无线电波造成遮挡的物体，菲涅尔区的大小取决于无线电波的频率及收发信机间距离。
如果有坚硬物体突入菲涅耳区内的信号通道时，锐边衍射就会使部分信号偏转，致使其到达接收天线的时间略微晚于直接信号。
由于这些偏转的信号与直接信号有相位差，所以它们会降低其功率或者将其完全抵消。
如果树木或其他“软”物体突入菲涅耳区，它们就会削弱通过的信号，降低其强度。
简而言之，尽管事实上可以看到某一个位置，但这并不意味着就能够建立到该位置的优质无线电链路。
1 PDT接收机灵敏度指标及其测试在通信过程中，衡量接收机系统的各项指标系统的指标主要有接收灵敏度、邻道选择性、共信道抑制、杂散响应抗扰性、阻塞、互调响应抗扰性等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接收机灵敏度测量方法
灵敏度的定义与量测
接收机通常所标示的灵敏度如：输入阻抗５０Ω，频率范围30～60ＭＨｚ时，对于30ｄＢ的Ｓ／Ｎ比，其灵敏度约为30μＶ。
这种表示法可以用实际的量测方法来了解所代表的意义，如图一所示：
图一灵敏度测试方法
在接收机的声频输出，接上一个真正的ｒｍｓ（有效值）电表或数字存储示波器，在输入端接一个信号产生器（必须注意阻抗匹配）。
首先将讯号产生器和接收机设定在特定的测量频率，并调整讯号产生器，使其输出为零，此时在ｒｍｓ电表上的读值为接收机本身产生的内部杂讯功率。
再慢慢地增加讯号产生器的输出，直到ｒｍｓ电表的读值比原来增加3０ｄＢ，也就是Ｓ／Ｎ比为3０ｄＢ时，此时读取讯号产生器输出的电压值，如果是30μＶ的话，则此接收机的灵敏度就是30μＶ。
对於不同的测量频率，接收机会有不同的杂讯系数，所以，要比较接收机的灵敏度，就必须规定测量的频率和Ｓ／Ｎ比的大小才有意义。
此外，各种不同的调制模式要清楚地记录讯号所需的Ｓ／Ｎ比也不同，如ＣＷ模式须３ｄＢ即可，ＳＳＢ模式须１０ｄＢ，ＡＭ模式须１７ｄＢ。
因此，我们知道在相同的情况下，ＣＷ模式可以记录到微弱的讯号，ＳＳＢ模式则次之。
负载电阻使用1K，请各组在测试前焊上负载电阻！！！。
