基于选煤厂的配电设计
选煤厂的电气设计浅析
选煤厂的电气设计浅析摘要：选煤厂电气设计是选煤厂工程设计中的一项重要内容,其规范性和技术性都很强。
文章对选煤厂电气设计需要注意的一些问题进行了探讨，如变配电室、电气线路等设计时需要注意的问题，对于指导选煤厂电气设计具有一定的参考价值。
关键词：设计规范；变配电室；660V配电系统；电气线路；照明接地Abstract: coal electrical design is the design of coal project is an important content, its regulatory and technical are strong. The article to the coal electrical design need attention to some problems is discussed in the paper, such as supply, electrical circuits change design problems requiring attention, coal to guide the electrical design to have the certain reference value.Keywords: design code; Variable switchrooms and 660 V power distribution system; Electrical lines; Lighting grounding〇、前言选煤厂是煤矿生产机械化程度比较高的企业,具有显著特点:一是选煤生产连续性强,从原煤进厂、破碎、筛分至精煤出厂、装运,任何一个环节停顿,都会造成局部系统或全厂停产。
二是生产机械集中在几个车间厂房中,供配电和控制都比较方便。
选煤厂电气设计是选煤厂工程设计中的一项重要内容,其规范性和技术性都很强,许多方面涉及到国家强制性条文的贯彻落实。

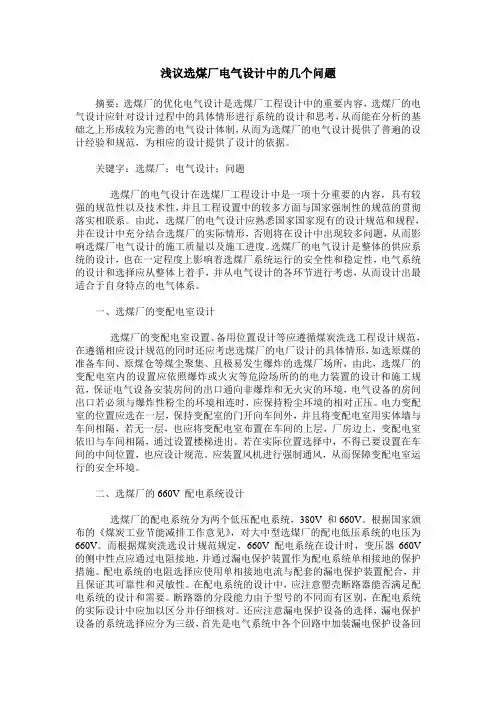

浅议选煤厂电气设计中的几个问题
浅议选煤厂电气设计中的几个问题摘要：选煤厂的优化电气设计是选煤厂工程设计中的重要内容，选煤厂的电气设计应针对设计过程中的具体情形进行系统的设计和思考，从而能在分析的基础之上形成较为完善的电气设计体制，从而为选煤厂的电气设计提供了普遍的设计经验和规范，为相应的设计提供了设计的依据。
关键字：选煤厂；电气设计；问题选煤厂的电气设计在选煤厂工程设计中是一项十分重要的内容，具有较强的规范性以及技术性，并且工程设置中的较多方面与国家强制性的规范的贯彻落实相联系。
由此，选煤厂的电气设计应熟悉国家国家现有的设计规范和规程，并在设计中充分结合选煤厂的实际情形，否则将在设计中出现较多问题，从而影响选煤厂电气设计的施工质量以及施工进度。
选煤厂的电气设计是整体的供应系统的设计，也在一定程度上影响着选煤厂系统运行的安全性和稳定性，电气系统的设计和选择应从整体上着手，并从电气设计的各环节进行考虑，从而设计出最适合于自身特点的电气体系。
一、选煤厂的变配电室设计选煤厂的变配电室设置、备用位置设计等应遵循煤炭洗选工程设计规范，在遵循相应设计规范的同时还应考虑选煤厂的电厂设计的具体情形，如选原煤的准备车间、原煤仓等煤尘聚集、且极易发生爆炸的选煤厂场所，由此，选煤厂的变配电室内的设置应依照爆炸或火灾等危险场所的的电力装置的设计和施工规范，保证电气设备安装房间的出口通向非爆炸和无火灾的环境，电气设备的房间出口若必须与爆炸性粉尘的环境相连时，应保持粉尘环境的相对正压。
电力变配室的位置应选在一层，保持变配室的门开向车间外，并且将变配电室用实体墙与车间相隔，若无一层，也应将变配电室布置在车间的上层，厂房边上，变配电室依旧与车间相隔，通过设置楼梯进出。
若在实际位置选择中，不得已要设置在车间的中间位置，也应设计规范。
应装置风机进行强制通风，从而保障变配电室运行的安全环境。
二、选煤厂的660V 配电系统设计选煤厂的配电系统分为两个低压配电系统，380V 和660V。
选煤厂电路教学设计方案
1. 知识目标：（1）使学生掌握选煤厂电路的基本原理和组成；（2）了解选煤厂电路的主要设备和工作原理；（3）熟悉选煤厂电路的运行和维护方法。
2. 能力目标：（1）培养学生分析、解决选煤厂电路实际问题的能力；（2）提高学生的动手实践能力，使学生能够熟练操作选煤厂电路设备。
3. 情感目标：（1）激发学生对选煤厂电路的兴趣，培养他们的职业素养；（2）培养学生严谨、细致、团结协作的工作态度。
二、教学内容1. 选煤厂电路的基本原理和组成；2. 选煤厂电路的主要设备及其工作原理；3. 选煤厂电路的运行和维护；4. 选煤厂电路故障的诊断与排除。
三、教学方法1. 讲授法：通过讲解选煤厂电路的基本概念、原理和设备，使学生掌握基础知识；2. 案例分析法：通过分析典型选煤厂电路案例，使学生了解电路在实际生产中的应用；3. 实验教学法：通过实验操作，使学生掌握选煤厂电路设备的操作方法和故障排除技巧；4. 互动讨论法：鼓励学生积极参与课堂讨论，提高他们的思维能力和团队合作精神。
1. 导入新课：通过实际生产案例，激发学生的学习兴趣，引出选煤厂电路的相关知识。
2. 讲解基本原理和组成：详细讲解选煤厂电路的基本概念、原理和组成，使学生建立完整的知识体系。
3. 介绍主要设备：介绍选煤厂电路中的主要设备，如变压器、开关、电缆等，讲解其工作原理。
4. 实验教学：组织学生进行选煤厂电路设备的操作实验，使学生掌握实际操作技能。
5. 案例分析：选取典型选煤厂电路案例，引导学生分析问题，提出解决方案。
6. 课堂讨论：组织学生就选煤厂电路运行、维护和故障排除等方面进行讨论，提高学生的思维能力和团队合作精神。
7. 课堂小结：总结本节课所学内容，巩固学生的知识体系。
8. 课后作业：布置相关习题，要求学生在课后进行练习，巩固所学知识。
五、教学评价1. 课堂表现：观察学生在课堂上的参与程度、提问和回答问题的积极性；2. 实验操作：评估学生在实验过程中的操作技能和故障排除能力；3. 课后作业：检查学生对本节课所学知识的掌握程度；4. 案例分析：评估学生在案例分析中的问题解决能力和团队合作精神。

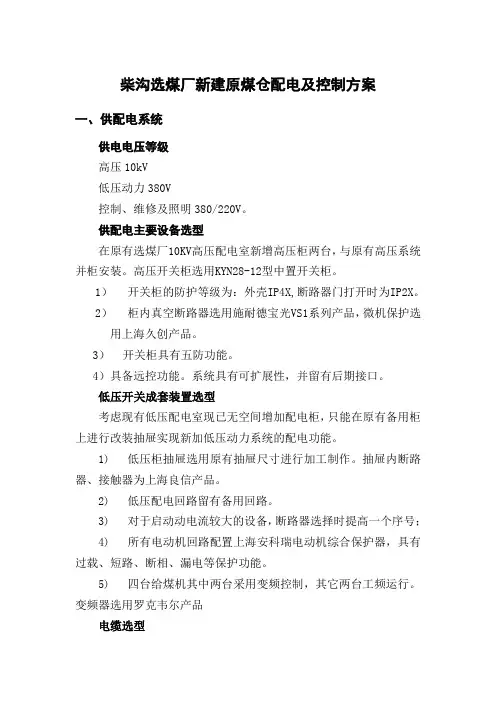

选煤厂新建原煤仓配电及控制方案
柴沟选煤厂新建原煤仓配电及控制方案一、供配电系统供电电压等级高压10kV低压动力380V控制、维修及照明380/220V。
供配电主要设备选型在原有选煤厂10KV高压配电室新增高压柜两台，与原有高压系统并柜安装。
高压开关柜选用KYN28-12型中置开关柜。
1）开关柜的防护等级为：外壳IP4X,断路器门打开时为IP2X。
2）柜内真空断路器选用施耐德宝光VS1系列产品，微机保护选用上海久创产品。
3）开关柜具有五防功能。
4）具备远控功能。
系统具有可扩展性，并留有后期接口。
低压开关成套装置选型考虑现有低压配电室现已无空间增加配电柜，只能在原有备用柜上进行改装抽屉实现新加低压动力系统的配电功能。
1)低压柜抽屉选用原有抽屉尺寸进行加工制作。
抽屉内断路器、接触器为上海良信产品。
2)低压配电回路留有备用回路。
3)对于启动动电流较大的设备，断路器选择时提高一个序号；4)所有电动机回路配置上海安科瑞电动机综合保护器，具有过载、短路、断相、漏电等保护功能。
5)四台给煤机其中两台采用变频控制，其它两台工频运行。
变频器选用罗克韦尔产品电缆选型所有电机、电缆由知名品牌企业生产，控制电缆采用带屏蔽层电缆。
动力电缆、控制电缆在电缆桥架中分开敷设。
其他1）对原煤仓下和产品仓下给煤机配置的两台变频器采用DeviceNet通讯，实现主洗系统入料量的调控功能。
2）针对现场检修及采暖，现场放置两台防爆检修箱，提供多路电源接口。
二、控制系统控制系统的组成1．在原有PLC控制系统上增加数字量输入模块3个，数字量输出模块1个，模拟量输入模块1个，模拟量输出模块1个。
2.现场配置就地控制箱（防爆），具有急停上锁功能。
3.根据现场需要增加现场保护及控制传感器。
4.高压柜采用AB FLEX系列模块及PM3000电力检测模块进行设备的控制及信号采集，配备Device通讯接口并通过Device网络纳入集中控制系统5.给料机变频器配备Device通讯卡，并通过Device网络纳入集中控制系统。
选煤厂电气控制系统的研究与设计
选煤厂电气控制系统的研究与设计摘要能源是人类生存发展的必要条件，煤炭又是人类所利用的主要能源之一。
因此对煤炭的分选，综合利用是科学进步的体现，也是充分利用不可再生资源，减少资源浪费必须解决的问题。
随着科学技术的发展，人类对煤炭利用的多样性和完全性有所提高，生产企业对原煤分选的要求也在不断提高。
分选煤炭的设备的控制水平也尤为重要，为此将PLC技术应用于选煤厂集中控制，并设计了一种基于PLC的自动选煤系统。
本设计主要研究的是从给煤机到犁煤机的整个电气控制过程，采用了西门子s7-200PLC，通过梯形图编程语言对整个系统进行顺序控制。
在正文部分主要介绍了研究选煤厂的意义及各类电机的电气控制，之后重点讲述了PLC程序设计中的顺序启动、停止，故障停止，及指示灯控制等问题，也对PLC的一些基本知识进行了阐述。
关键词：煤炭分选；电气控制；PLC；The electrical control system of coal preparationplant Research and designAbstractEnergy is necessary for the survival and development of humankind, and coal is one of the primary energy resources which can be utilized. Therefore, the sorting and multipurpose utilization of coal is a manifestation of scientific progress, and the problems to make full use of non-renewable resources and reduce waste of resources must be addressed.With the development of science and technology, the coal utilization has been improved in its diversity and completeness, and manufacturing enterprises’ requirement for sorting raw coal is also rising. Hence the level of controlling coal-sorting equipments is particularly important, so the PLC technology is applied in the centralized control of coal preparation plant, and a PLC-based automatic coal preparation system is designed.The main study of this project is the entire electrical control process from coal feeder to plough, which adopts Siemens s7-200PLC and controls the entire system sequentially through ladder-diagram programming language. The paper focuses on the significance of researching on coal preparation plant and the electrical control of various motors, and the emphasis is put on the sequence start, stop breakdown of PLC program, light control, and some basic knowledge on PLC are also included.Key words: sorting of coal;electrical control;PLC目录摘要 (I)Abstract ...................................................................................................................................... I I 第一章引言. (1)1.1 我国煤炭资源的状况及选煤的必要性 (1)1.2选煤厂集中控制系统的含义与发展现状 (2)1.3 电气控制技术的发展概况 (3)第二章选煤厂电气控制系统的设计 (7)2.1 给煤机、振动机、2、3号皮带机电气控制 (7)2.2 1号、4号、5号皮带机和刮煤机电气控制 (8)2.3 破碎机电气控制 (10)2.4 犁煤机电气控制 (13)第三章选煤厂电气控制系统的硬件选型 (14)3.1负荷计算 (14)3.1.1用电设备分类及特征 (14)3.1.2需要系数法计算负荷 (15)3.2 选煤系统中的辅助低压电器的选择 (17)3.2.1断路器的选择 (17)3.2.2接触器的选择 (19)3.2.3主令电器 (20)3.2.4熔断器 (21)第四章矿山破碎系统PLC控制方案的实现 (24)4.1可编程控制器（PLC）概述 (24)4.1.1可编程控制器的概念 (24)4.1.2 PLC的基本特点 (25)4.1.3 PLC的基本组成 (26)4.1.4 PLC控制与继电器控制的比较 (30)4.2 PLC硬件部分的设计 (30)4.2.1系统工艺流程 (30)4.2.2 PLC的选择 (31)4.2.3 S7-200 CPU226简介 (34)4.2.4 PLC的I/O接口设计 (34)4.3 PLC软件部分的设计 (37)4.3.1 PLC的编程语言 (37)4.3.2 联锁控制分析 (38)4.3.3 顺序启动 (39)4.3.4 顺序停止 (40)4.3.5 指示灯控制 (40)第五章总结 (42)参考文献 (43)附录 (44)第一章引言1.1 我国煤炭资源的状况及选煤的必要性煤炭是我国的主要能源，是国民经济和社会发展不可缺少的物资基础。
选煤厂电气设计中几个问题
浅议选煤厂电气设计中的几个问题摘要：选煤厂的优化电气设计是选煤厂工程设计中的重要内容，选煤厂的电气设计应针对设计过程中的具体情形进行系统的设计和思考，从而能在分析的基础之上形成较为完善的电气设计体制，从而为选煤厂的电气设计提供了普遍的设计经验和规范，为相应的设计提供了设计的依据。
关键字：选煤厂；电气设计；问题选煤厂的电气设计在选煤厂工程设计中是一项十分重要的内容，具有较强的规范性以及技术性，并且工程设置中的较多方面与国家强制性的规范的贯彻落实相联系。
由此，选煤厂的电气设计应熟悉国家国家现有的设计规范和规程，并在设计中充分结合选煤厂的实际情形，否则将在设计中出现较多问题，从而影响选煤厂电气设计的施工质量以及施工进度。
选煤厂的电气设计是整体的供应系统的设计，也在一定程度上影响着选煤厂系统运行的安全性和稳定性，电气系统的设计和选择应从整体上着手，并从电气设计的各环节进行考虑，从而设计出最适合于自身特点的电气体系。
一、选煤厂的变配电室设计选煤厂的变配电室设置、备用位置设计等应遵循煤炭洗选工程设计规范，在遵循相应设计规范的同时还应考虑选煤厂的电厂设计的具体情形，如选原煤的准备车间、原煤仓等煤尘聚集、且极易发生爆炸的选煤厂场所，由此，选煤厂的变配电室内的设置应依照爆炸或火灾等危险场所的的电力装置的设计和施工规范，保证电气设备安装房间的出口通向非爆炸和无火灾的环境，电气设备的房间出口若必须与爆炸性粉尘的环境相连时，应保持粉尘环境的相对正压。
电力变配室的位置应选在一层，保持变配室的门开向车间外，并且将变配电室用实体墙与车间相隔，若无一层，也应将变配电室布置在车间的上层，厂房边上，变配电室依旧与车间相隔，通过设置楼梯进出。
若在实际位置选择中，不得已要设置在车间的中间位置，也应设计规范。
应装置风机进行强制通风，从而保障变配电室运行的安全环境。
二、选煤厂的660v 配电系统设计选煤厂的配电系统分为两个低压配电系统，380v 和660v。
选煤厂供电系统
前言 (4)1 绪论 (5)1.1 本设计题目简介 (5)1.2 本课题研究内容 (5)1.2.1 电力系统的基本概念 (5)1.2.2 电力系统运行的特点和要求 (6)1.2.3 电力网额定电压 (7)1.3 本设计的原始资料 (8)1.4 本论文解决的主要问题 (9)2 负荷计算 (10)2.1 负荷计算目的与负荷分级 (10)2.1.1 负荷计算的内容和目的 (10)2.1.2 电力负荷的分级及其对供电的要求 (10)2.2 负荷曲线与计算负荷 (11)2.2.1 负荷曲线 (11)2.2.2 与负荷计算有关的物理量 (13)2.3 计算负荷的实用计算方法 (16)2.3.1 负荷计算的方法 (16)2.3.2 负荷资料 (17)2.3.3 求计算负荷 (19)3 电气主接线选择设计 (27)3.1 主接线的基本要求 (27)3.2 电气主接线设计原则 (27)3.3 几种常用主接线方式比较与选择（厂区供电） (28)3.3.1 双母线接线 (28)3.3.2 单母线分段接线 (30)3.4 变压器的选择 (30)3.4.1 变压器台数选择 (30)3.4.2 变压器型式的选择 (31)3.4.3 变压器联接组别的选择 (32)3.4.4 变压器的选择计算 (32)4 短路计算 (35)4.1 短路的原因及危害 (36)4.2 短路的类型 (37)4.3 短路计算的目的 (37)4.4 短路计算的方法与步骤 (38)4.4.1 欧姆法 (38)4.4.2标幺值法 (38)4.5 短路计算 (38)5 电气设备的选择 (43)5.1 导线截面的选择 (44)5.2 母线的选择 (49)5.3 断路器及隔离开关的选择 (53)5.3.1 断路器的选择 (53)5.3.2 隔离开关的选择 (54)5.3.3、按短路条件进行校验 (54)6 无功补偿 (57)6.1 功率因数的基本概念 (57)6.2 提高功率因数的方法 (57)6.2.1 提高自然功率因数 (57)6.3.1 高压集中补偿 (58)6.3.2 低压集中补偿 (59)6.3.3 单独就地补偿 (60)6.4 无功功率补偿计算 (60)6.5 无功功率补偿的意义 (63)7 防雷与接地 (64)7.1 避雷针 (64)7.1.1 避雷针的作用与组成 (64)7.1.2 避雷针的装设原则： (64)7.2 避雷器 (66)7.2.1 避雷器的作用： (66)7.2.2 避雷器的形式 (66)7.2.3 避雷器的工作原理： (66)7.3 保护接地 (66)7.3.1 工作原理： (66)7.3.2 适用范围： (67)7.3.3 接地类型： (67)8 结束语 (69)致谢 (70)参考文献 (70)前言毕业设计是我们大学阶段必修的最后一个综合性教学环节,它主要考察了我们三年来对理论知识的掌握程度，是学习的深化和升华。
浅析选煤厂供配电系统
浅析选煤厂供配电系统摘要：随着工业现代化的快速发展为了更好、更合理的利用煤炭资源，选煤厂的建设越来越重要。
选煤厂生产机械化程度较高，生产连续性强，生产机械集中在几个车间厂房中，因而选煤厂对供电的要求较高。
关键词：选煤厂；供配电系统；节能降耗一、低压系统断路器的选择1.1按线路预期短路电流计算选择断路器的分断能力，断路器额定电流大于或等于线路额定电流，断路器的额定短路分断能力大于或等于线路预期短路电流。
1.2对不同位置的断路器应该有不同的要求，变压器低压侧总开关必须按Ics选用，电动机回路可以按Icu选取，但必须留有较大的安全系数，配出线回路应该比电动机回路要高，但比总开关要低一些。
1.3断路器上下级间的选择要遵循两个条件：一是电流选择性，二是时间选择性。
从开关设备的分断能力分析，在合理的配电半径范围内，合理的负荷率选取变压器一般不会有问题。
主要电气设备的选择，不只是断路器，还包括瓷瓶、母线及所有的低压电器元件等。
二、低压系统的无功功率补偿低压系统的无功功率补偿常选低压三相电容器，其电压常选400V（690V），总容量按最大负荷COSΦ补偿到0.92～0.94确定，问题是如何接线。
一般情况下，要考虑变压器负荷的波动范围，波动范围为最大负荷的30%，则COSΦ自动调节部分可按40%设计，其余60%是不参加调节的。
40%用于COSΦ自动调节的电容器，其投切方式可选择延时投切方式，即静态投切方式。
每组电容器接一个电容器专用接触器，由COSΦ自动装置检测供电系统的功率因素或无功功率。
COSΦ自动装置的整定值为COSΦ<0.95投，COSΦ>0.98切。
单台电容器的容量不易过大，以避免COSΦ<0.95时投入一台后COSΦ>0.98，这样就不断切换了。
并建议使用容量大小不等的电容器组。
自动装置有12个输出继电器，分别控制一组或多组电容器。
单台电容器容量小一些，一般都能满足使用要求。
这样调节的结果，虽然最大负荷时COSΦ=0.92～0.94，但大多数情况下COSΦ>0.95，只有少数时段COSΦ<0.95.，COSΦ的平均值不会低于0.95。
宋新庄选煤厂供配电设计浅谈
宋新庄选煤厂 供配 电设 计浅谈
宋泽 南 （ 中煤 国 际 工程 集 团沈 阳设计 研 究 院 ， 辽宁 沈阳 １ １ ０ ０ １ ５ ）
摘 要： 根 据选煤厂 用电特点及要求， 探讨 了宋新庄选煤厂供 电电源及供 电方式的选择 、 供配电 系统的接线方式， 配 电室的布置， 并对 选煤厂电气设备及缆线的选择进行 了简单 的论述。 关键 词 ： 选煤厂； 供 配 电 系统； 选 型
６ ０ Ｖ低压 配电系统采用单母线分 选煤 厂 ， 作 为煤 炭深加工 的一个不 可缺少 的工 序 ， 具有 以下一 高压系统采用单母线分段接线 ，６ 些特 点 ： 一是机械化程度 高 ， 生产连续性强 ， 从来煤仓储 、 破碎洗选 ， 段接线 ，Ａ Ｃ ３ ８ ０ ／ ２ ２ ０ Ｖ生产辅助设施配电系统采用单母 线接线。 ４选 煤 厂 电气 设 备 及 电缆 的选 型 到产品仓储 、 外运 ， 环环 紧扣 ， 任何 一个 环节停 产都会 影响其他环节 选煤 厂的厂区环境较 为复杂 ， 原煤储运及筛分破碎 系统 等瓦斯 的效率。二是生产设备 比较集 中。这样的特点就决定 了集 中供配电 与 自动化的可行性 和必要性 。 及粉尘集 中位置一般为防爆 区域 ， 而主厂房及煤泥堆场等车间又多 国电宁夏英 力特积家井煤业有 限公 司宋新 庄煤矿选煤 厂是宋 为潮湿 区域 ， 所以在做 电气设备选型时充分考虑是否需选用防爆型 新庄煤矿的配套工程 ， 年生产能力为 ２ ． ０ Ｍ ｒ 。 位于宁夏 回族 自治 区吴 或防水防尘 型电气设备 。 忠市东南部 。 宋新庄煤矿煤炭种类 为不粘煤 ， 是优质 的动力用煤 、 化 ４ ． １电器 的选 择 工用煤 、 民 用煤 。 变配 电室 １ ０ ｋ Ｖ高压系统操作 电源采用铅酸 免维 护直 流屏 。变 １ 供 电 电 源及 供 电方 式 的 选 择 电所均采用分散式微机保护监控装置 ， 就地 安装 。该装 置具有 通信 由煤炭工业选煤厂设计规范 Ｍ Ｔ ５ ０ ０ ７ — ９ ４规定 ： 选 煤厂为二级用 接 口， 并能 与主控 制室通过通信 电缆连接 ， 实现控制 室对变 电所 高 电负荷 ， 供电 电压宜采 用 ６ ｋ Ｖ或 １ ０ ｋ Ｖ， 供 电电源应采用 双回路 ， 并 压 系统及低压系统（ 进线及母 联 ） 遥信 、 遥测 、 遥控 。 同时留有适量接 引 自不同母线段 ， 每 回线路所 能承担负荷应不低于全厂计 算负荷的 口， 具有可扩展性 。并通过 网络与选煤厂 的工业控制网相连 。 ７ ５ ％， 供电设计不应考虑外用 电。 低压 电动机设有 自动空气开关做短路保护。主要工艺生产系统 宋新庄选煤 厂作 为宋新庄煤矿 的配套选煤厂 ， 厂主变 电所 的两 功率 Ｉ ＞５ ． ５ ｋ Ｗ 设备 的电机采用 电机保护控制器作为热过载 、欠 载 、 回１ ０ ｋ Ｖ电源分别 引 自矿井地面 ３ ５ ／ １ ０ ｋ Ｖ变电所 ｌ Ｏ ｋ Ｖ侧 不 同母线 卡死 、 电流不平衡 、 堵转 、 失相 、 零序接地故障等过负荷及断相保 护。 段。 全厂主要动力供 电电压为 １ ０ ｋ Ｖ和 ６ ６ ０ Ｖ， 部分小型动力负荷 、 维 浅槽 、 刮板输送机设 欠速保护 。 修及控制 、 照明等为 ３ ８ ０ ／ ２ ２ ０ Ｖ。 单台电机功率 大于或等于 ５ ５ ｋ Ｗ 及主要工艺设备的电流监测信 ２负荷 统 计 号全部进入集中控制 系统进行监测 。 经计人 最大负荷重合 系数 、 变压 器损耗及无 功补偿等后 ， 折算 １ ０ ｋ Ｖ无功补偿 由矿 井 ３ ５ ｋ Ｖ变 电所集 中补偿 ， 低压无功补偿 由 至１ ０ ｋ Ｖ高压侧 的全厂用电设备有功功率为 ４ ７ ３ ６ ． ８ ６ ｋ Ｗ ，无功功率 各变 电所就地补偿 ， 低压功率因数需到达 ０ ． ９以上 。 为２ ２ ５ ９ ． ０ ２ ｋ Ｖ ａ ｒ ， 视在功率为 ５ ２ ４ ７ ． ９ ５ ｋ Ｖ Ａ， 补偿后功率因数为 ０ ． ９ ０ 。 所有低压刮板输送机 、 破碎机 、 闸门全部设置正反转配电 回路。 ３供 配 电 系统 功率大于 ２ ０ ０ ｋ Ｗ 及 以上 的非变频设备采用高压（ １ ０ ｋ Ｖ） 供 电。 按照配 电室设置 应尽 量靠近负荷 中心的原则 ， 主厂房 、 筛 分车 变 压器主要选用 Ｓ Ｃ Ｂ １ ０型干式 变压器 ，设计 负荷率不 宜高于 间、 浓缩车间等厂房 ， 因工艺联系 比较紧密 ， 同时 ， 布局 比较 紧凑 ， 所 ８ ５ ％。 高压开关柜选用 Ｋ Ｙ Ｎ ２ ８ — １ ２型铠装 中置移开式交 流金属封 闭 以适 合 由主厂房变配 电所统一供配电。 而该选 煤厂原煤 系统及产 品 开关柜 ， 高压柜内断路器采用真空断路器 。 低压配电柜采用 ＭＮ Ｓ型 系统布 局 比较紧凑并距 主厂 房位 置较远 ， 宜单独设置 变电所 ， 所 以 低压抽屉式 开关柜 ， 可实现综合 自动化的要求 。 根据选煤厂工业场地布局及洗选工 艺流程需要 ， 共设置 ２个变配 电 原煤仓及产品仓 下部分给煤机 采用 变频器控制 ， 以便调整给煤 所， 分别 为主厂房变配 电所 、 产 品仓变配 电所 。 量 。合格介质 泵等设备 采用变 频器控 制 。变频 装置驱 动 的电机 ， 在主厂房附近设 置主厂房变配 电所 ，其 内设 有 １ ０ ｋ Ｖ高压配 电 ４ ０ ０ ｋ Ｗ 及 以上采用 高压变频器 供 电 ， ４ ０ ０ ｋ Ｗ 以下 采用低 压变频 器 室、 变压器室 、 低压配电室。高压配 电室负责 向主厂房的 １ ０ ｋ Ｖ高压 供 电。 用 电设备 、 变 压器及产 品仓变配 电室 、 准备车间变配电室供 配电。 变 各 车间每层 、 单独 的建 （ 构） 筑物 内均应设有充 足的检修 电源 ， 压 器室设 ２台 Ｓ Ｃ Ｂ １ ０ — ２ ０ ０ ０ ／ １ ０ １ ０ ／ ０ ． ６ ９ ｋ Ｖ ２ ０ ０ ０ ｋ Ｖ Ａ电力变压器 ， 电 配有快速检修电源插接装置 。 源分别引 自本 建筑 的高压 配电室 １ ０ ｋ Ｖ两 段不 同母 线 ；另设一 台 原煤仓 、 准备车间 、 筛分破碎 车间及相关走 廊 内的电气设备 选 Ｓ Ｃ Ｂ １ ０ — ６ ３ ０ ／ １ ０ １ ０ ／ ０ ． ４ — ０ ． ２ ３ ６ ３ ０ ｋ Ｖ Ａ电力变压器 ，电源 引 自本建 筑 型按 防爆 设计 ， 其它区域 的就地负荷配 电箱 、 接线箱 、 按钮 、 插 座等 的高压 配电室 ｌ Ｏ ｋ Ｖ母线 。低压 配电室 ６ ６ ０ Ｖ系统负责向主厂房 、 筛 附属 电气设施选用防水 、 防尘型产 品。 分破碎 车间、煤泥卸载站等的 ６ ６ ０ Ｖ生产设备及原煤仓配电室供配 ４ ． ２电缆的选择及敷设方式 电 ；３ ８ ０ ／ ２ ２ ０ Ｖ系统 负责 向生产辅助 设施 的 Ａ Ｃ ３ ８ ０ ／ ２ ２ ０ Ｖ负荷供 配 高低压 电缆选用 阻燃交联 聚乙烯 电缆 。生产车 间 内电缆较多 电。主厂房变配 电室 内 １ ０ ｋ Ｖ高压系统采用单母线分段接线 ，６ ６ ０ Ｖ 时 ，均沿电缆桥架 敷设 ， ３根及 ３根 以下 电缆沿墙 或沿 顶板下可用 低压配电系统采用单母线分段接线 ，Ａ Ｃ ３ ８ ０ ／ ２ ２ ０ Ｖ生产辅助设施配 电缆挂钩明敷 ， 明敷 电缆距地面 ２ ｍ 以下时穿钢管敷设 。室外 电缆 电系统采用单母 线接线 。 沿电缆沟 、桥架敷设 ， ６根及 ６根 以下 电缆穿钢管 埋地或直埋 的方 在产品仓附近设产 品仓变 配电所 ， 两 回电源分别引 自主厂房高 式 敷设 。 压配 电室的 ｌ Ｏ ｋ Ｖ两段不 同母线 。其 内设 有 １ ０ ｋ Ｖ高压配 电室 、 变压 结 束 语 器室 、 低压配 电室 。高压配 电室负责 向变压器及准备车 间、 原煤仓 、 宋新庄选煤厂是一个典型的煤矿配套 中小型选煤 厂 ， 探讨该 选 块煤仓 、 混煤仓及精煤仓 、 准 备车间 、 原 煤仓 的 １ ０ ｋ Ｖ高压用 电设备 煤厂供配电设计方案具有现实意义。 优化的供配 电设计不仅能提高 供配 电。 变压器室设 ２台 Ｓ Ｃ Ｂ １ ０ — １ ０ ０ ０ ／ １ ０ １ ０ ／ ０ ． ６ ９ ｋ Ｖ １ ０ ０ ０ ｋ Ｖ Ａ电力 企业经济效益 ， 而且能发挥 配电设备 的供电能力。 因此 ， 供配 电系统 变压器 ， 电源分别 引 自本建筑 的高压配电室 １ ０ ｋ Ｖ两段不 同母线 ； 另 设计应做 到既满足 了生产需求 ， 又设计合理 ， 从而达 到经济运行 的 设一 台 Ｓ Ｃ Ｂ １ ０ — ８ ０ ０ ／ １ ０ １ ０ ／ ０ ． ４ — ０ ． ２ ３ ８ ０ ０ ｋ Ｖ Ａ 电力 变 压 器 ，电 源 引 自 目的 ， 这是每个设计者都应追求 的 目标 。 本建 筑的高压配电室 ｌ Ｏ ｋ Ｖ母 线。低压配 电室 ６ ６ ０ Ｖ系统负 责向准 参 考 文 献 备车 间、 原煤仓 、 块煤仓 、 混煤仓及精煤仓 的 ６ ６ ０ Ｖ生产设备供配 电； 【 １ 】 任 元 会． 工业 与 民用 配电设 计手 册『 ｚ １ ． 北京： 中 国电 力 出版 社 。 ３ ８ ０ ／ ２ ２ ０ Ｖ系统负责 向准备车间 、 原煤仓 、 块煤仓 、 混煤仓及精煤仓 等 ２ ０ ０５． 生产辅助设施 的 ＡＣ ３ ８ ０
第六章选矿厂、选煤厂电力设计
第六章选矿厂、选煤厂电力设计第一节供配电第６．１．１条选矿厂电源宜引自总降压变电所或总配电所；选煤厂电源宜引自矿区变电所或矿井地面主变（配）电所。
第６．１．２条高压供、配电电压宜采用６０、３５、１０、６ｋＶ；低压配电电压宜采用６６０Ｖ、３８０／２２０Ｖ；带电导体系统的型式宜采用二线制、三相三线制或三相四线制。
厂内高压配电电压等级应通过技术经济比较确定。
第６．１．３条厂内高、低压配电系统应简单可靠。
同一高压电压的配电级数，不宜超过两级。
第６．１．４条向主要生产车间变（配）电所供电的电源线路，宜采用放射式。
对供电距离较远的主要生产车间和多级泵站等主要负荷，宜采用双干线配电方式；对辅助生产车间和生活用电负荷，可采用单干线配电方式。
第６．１．５条高压无功功率补偿装置宜集中设置。
低压无功功率补偿装置宜分散设置在车间变（配）电所内。
第６．１．６条同一生产流程区段的各种用电设备，宜由同一母线段及线路供电。
平行生产流程区段的用电设备，宜由不同母线段及线路供电。
平行生产流程区段的公用用电设备，在任一生产流程区段的电源中断时，宜能通过转换而获得电源。
第６．１．７条车间变电所变压器的容量及台数，应经技术经济比较确定，并应符合下列规定：一、二级负荷的生产车间变电所，宜设置２台及以上变压器。
当１台变压器停止运行时，其余变压器应能保证二级负荷用电；二、辅助车间变电所，可设置单台变压器，其容量宜预留不少于１５％的裕量。
第６．１．８条当低压配电电压采用６６０Ｖ时，其配电变压低压侧中性点宜采用高电阻接地方式；当低压配电电压采用３８０／２２０Ｖ时，其配电变压器低压侧中性点宜采用直接接地方式。
第６．１．９条当电源中性点采用电阻接地方式时，低压侧装设的接地故障检测装置应满足选择性要求。
第二节工艺流程控制设计第６．２．１条工艺流程中主要生产流程设备应分系统集中控制。
其集中控制系统应按其相对独立的工艺流程划分。
需要时，可按有相当贮矿（煤）能力的矿（煤）仓或料槽划分。
选煤厂供配电系统设计浅析
收稿日期:2002-11-11作者简介:景沈锋(1970-),男,陕西西安人,1993年毕业于阜新矿业学院工业电气自动化专业。
工学学士,工程师,主要从事大型工民建电气监理、设计,煤矿自动化设计、施工。
选煤厂供配电系统设计浅析景沈锋1,李向阳2(1.煤炭工业西安设计研究院自动所,陕西西安 710054;2.煤炭工业设计研究院电力所,陕西西安 710054)摘 要:根据选煤厂用电特点及要求,探讨了选煤厂供电电压与电源线路的选择、供配电系统的接线方式,指出了设计中变电所、配电室的位置选择及设备布置应注意的问题,并对选煤厂变压器、电器及缆线的选择,进行了简单的论述。
关键词:选煤厂;供配电;系统接线;浅析中图分类号:TD611 文献标识码:B 文章编号:1671-749X(2003)01-0045-020 引言选煤厂是煤矿生产机械化程度比较高的企业,具有显著特点:一是选煤生产连续性强,从原煤进厂、破碎、筛分至精煤出厂、装运,任何一个环节停顿,都会造成局部系统或全厂停产。
二是生产机械集中在几个车间厂房中,供配电和控制都比较方便。
三是便于实现生产系统操作控制的自动化,还可以实现对灰分、水分及其它参数的自动监测。
1 对供配电系统的要求选煤厂为不间断性供电,因而必须可靠,质量好,保证供电电源的电压和频率稳定。
按设计要求一般选煤厂的生产任务在两个班里完成,即应保证系统开机时间不小于14h 。
为了避免供电影响生产,往往需要加装一些备用电源方面的线路和设备。
供配电系统的接线应力求简单、可靠,运行灵活,检修方便。
供电设备应符合工作环境要求:如由专门人员维护的清洁场所内选用 开启式 ,有尘埃处选用 封闭式 ,有液体飞溅处采用 防滴防溅式 ,有粉尘瓦斯爆炸危险处选用 防爆型 的电气设备。
2 供电电压与电源线路的选择2.1 选煤厂电源电压的确定选煤厂用电一般由厂自设的主变电所供给。
大型选煤厂主变电所电源,一般来自矿区变电所;一些矿属选煤厂变电所,则是由本矿地面变电所供电。
浅议选煤厂电气设计中的几个问题
浅议选煤厂电气设计中的几个问题摘要：优化选煤厂电气设计重要组成部分选煤厂电气安装技术的设计，系统的设计和思考具体情况必须适应设计过程，才能以分析为基础形成较为完备的电气设计系统，这将为选煤厂电气设计提供常规设计检查和规格，为相应的设计提供依据。
关键字：选煤厂；电气设计；问题选煤厂的电气设计它具有高度的规范性和技术性，并具有强制性国家规定有关的许多方面。
为了有效地设计选煤厂设施的电气设计，必须了解和严格执行国家的标准和规程，并考虑到选煤厂的具体情况，否则将出现影响设计质量和进度的问题。
一、选煤厂的变配电室设计变配电室的安装和选煤厂备用位置的设计应符合洗煤工程的设计规范，同时还包括选煤厂的具体情况，确保电气设备安装部件的输出导致无爆炸和无火灾的环境，如果电气设备的房间插座必须与爆炸性粉尘环境连接，则应保持粉尘环境的相对正压。
变配电室的位置应在一层，变配电室的门应向车间外侧敞开，变配电室与车间之间用实心墙隔开。
如果没有一层，变配电室也应布置在车间的上层。
在车间一侧，变配电室仍与车间隔开，可通过楼梯进出。
如果在实际选址时，必须设置在车间中间，还应设计规范。
为保证变配电室的安全运行环境，应安装风机进行强制通风。
二、选煤厂的660V配电系统设计选煤厂配电系统分为380V和660V两种低压配电系统。
根据全国燃煤电厂节能数据，中大型燃煤电厂低压供电系统电压为660V。
按照煤概念的规定，660V变压器直流母线电压阻抗接地，漏电保护应作为配电系统单相保护机制。
配电系统的电阻选择应使用单相接地导体和相关漏电距离保护。
并确保其可靠性和灵敏度。
设计配电系统时，请确保塑料外壳的断路器符合配电系统的要求。
断路器的分段功能因型号而异。
在设计配电系统时必须仔细测量。
还应注意漏电距离保护的选择。
漏电距离保护系统必须分为三级。
首先，安装在电气系统各电路中的漏电保护设备电路是电力系统的末端。
要求保护漏电必须快速，运行时间为0.1秒，然后开关柜的漏电距离保护稍慢，运行时间为0.2秒，当前漏电距离保护等级为三级漏电距离保护系统。
xx选煤厂电气系统设计的特点
xx选煤厂电气系统设计的特点摘要：本文简要介绍了xx选煤厂电气系统设计的特点，主要对供配电系统设计应注意的问题作了介绍。
关键词：供配电负荷计算零序电流选择性漏电保护１、概述：xx选煤厂位于山西省晋东南，属于xx集团的新建骨干企业。
于2001年8月完成施工图设计，当年10月建成并开始试生产，2002年10月正式投产。
2004年达到设计能力，年处理8.0MT原煤。
xx选煤厂是一座特大型现代化矿井型选煤厂，其工艺灵活，产品品种多样，自动化水平高，市场适应能力强。
２、工艺系统划分根据工艺流程，选煤厂划分为原煤处理及贮存系统，主洗系统，产品贮存，产品输送及装载外运，浓缩系统，压滤系统等六大系统。
原煤分级及贮存系统包括两座4.5万吨圆形均质混煤场、分级车间及六条原煤输送栈桥等。
主洗系统包括80-13mm级块煤重介浅槽分选、13-1.5mm级末煤重介旋流器分选、1.5-0.1mm级螺旋分选等洗选工艺。
产品贮存包括1.2万吨块煤产品仓、1.5万吨末煤产品仓、0.66万吨矸石仓及三条产品输送栈桥。
产品输送及装载外运包括三个转载站、五条产品输送栈桥及一座现代化的自动快速装车(火车)站。
浓缩系统包括四座浓缩池及浓缩车间。
压滤系统包括煤泥凉干场及压滤车间(四台进口压滤机)。
３、供配电系统简介3.1电源及供电方式：选煤厂电源引自该矿井工业场地35/6KV变电所6KV母线。
选煤厂设两个6KV高压配电室,每个配电室设两回6KV电源,正常时两回电源同时供电，当一回故障时，另一回能承担全部一级负荷和二级负荷用电。
3.2负荷计算及变压器选择：全厂安装设备总容量15795kW，工作设备总容量为14873kW，计算有功负荷10182kW，全年电耗4277x104kW.h，吨煤电耗5.35kW.h。
主洗系统设1600kV A、6/0.4kV变压器5台，原煤分级系统设1000kV A、6/0.69kV变压器3台，块煤产品仓设800kV A、6/0.69kV变压器1台，末煤产品仓设1000kV A、6/0.69kV变压器1台，压滤车间设400kV A、6/0.69kV变压器1台，产品输送系统设2000kV A、6/0.69kV变压器1台，1250kV A、6/0.69kV 变压器1台，装车站设630kV A、6/0.4kV变压器1台，共9个配电点。
选煤厂供配电系统设计简述
选煤厂供配电系统设计简述摘要：随着工业现代化的快速发展为了更好、更合理的利用煤炭资源，选煤厂的建设越来越重要。
选煤厂生产机械化程度较高，生产连续性强，生产机械集中在几个车间厂房中，因而选煤厂对供电要要求较高。
关键词：选煤厂供配电设计选煤厂对供电系统的要求,包括对供配电电压、电源进线线路方面的选择及各级配电室位置的选择,供配电系统和主要电气设备(变压器)选择,并对选煤厂电缆的选择及敷设方式进行了一系列的简述。
1选煤厂对供电系统的要求：选煤厂属于二级负荷，供电中断会造成较大的经济损失。
因而选煤厂供电必须可靠、质量好，保证供电电源的电压和频率稳定。
此外选煤厂供配电系统的接线应力求简单、可靠、运行灵活、检修方便。
供电设备要符合工作境要求：如在有煤尘及爆炸危险场所选用防爆型电气设备，在尘埃、潮湿场所选用防水防尘电气设备。
2配电系统接线：2.1 首先是TN接地系统供配电系统的分类是以系统中的相数和带电导体进行分类PE线的主母线比N线主母线要大的多，PE线主母线的截面按配电变压器主母线单相短路电流动热稳定要求选取。
PE线与N线应分开，其明显好处就是在工业电网上可以和家庭电网一样用上保护人身触电安全的漏电保护，这也就是TN-S接地系统的突出优点之一。
这里需要说明的是，在低压系统的漏电保护是保证人身安全的技术措施，动作时间必需在0.1秒内（指末级）这是大多数，或0.3～0.4秒（指次级）这是少数，没有生命危险，但可能因人而异有伤害。
2.2 变压器接线组与低压系统。
变压器的接线组过去一直选用YY0～12接线组中性点直接接地的三相四线制系统。
变压器的接线组现选为△Y0～11接线组是出于无奈，带来的后果是单相短路电流增大，单相短路发展成相间短路的几率大为提高，短路的后果是严重的。
过去是单相短路时怕空气开关不动作，现在是不怕它不动作，却怕它分不断，扩大成相间短路。
过去几十年来宁可选择前者而不选后者，足见后者出现的后果比前者要严重。
选煤厂供配电节能降耗研究
选煤厂供配电节能降耗研究发布时间：2021-10-09T02:34:35.097Z 来源：《中国电业》2021年第15期作者：刘倩[导读] 伴随着下阶段我国科学技术的发展，使得在各个领域都实现了创新性的发展。
刘倩平顶山中选自控系统有限公司河南平顶山 467000摘要：伴随着下阶段我国科学技术的发展，使得在各个领域都实现了创新性的发展。
例如，在矿井的发展中，出现了节能型的现代化矿井，提升了传统矿井的产量。
选煤厂的生产能力提升背景下，社会对于企业的供配电系统也提出了更高的要求。
因此，本文就基于当下选煤厂的供配电节能降耗的设计技术，进行详细的分析与阐述。
关键词：选煤厂；供配电；节能降耗引言：为了保障选煤厂可以在日常的生产过程中，获得稳定且充足的电能，就需要传统的供配电系统，进行全面的优化与改进，进而能够稳定运行下去的前提下，还可以很好的实现选煤厂供配电系统的节能降耗，符合我国现阶段对于经济发展的可持续发展需求，避免一些不必要的能源浪费。
1、有效节能措施1.1变压器、电动机的节能现阶段对于变压器的改进，主要是降低损耗程度，同时提升运行效率，这样便可以实现节能的效果。
有功功率损耗以及无功功率损耗，属于变压器两种不同的损耗方式，两者均较为常见。
为了实现节能处理，就需要基于企业现阶段实际的电力负荷情况，选择科学合理的容量与电力负荷都满足当下电力系统实际需求的变压器。
在这样的变压器试用下，可以很好的让整个电力系统都处于高效低耗运行状态，不仅仅全面的提升了运行的效率，也相应的降低了电能的损耗。
但是，在一些特殊情况下，即便是停产之后也不能进行停电，因此就需要设置出专门的变压器。
在变压器所带的负荷进行针对性调整之后，以此全面的符合企业现阶段所实际需要的变压器电功率。
而在进行处理的过程中，还需要保障基于负荷的实际情况，对其配电以及无功补偿设备，进行针对性的合理分配，最大程度上降低实际的损耗程度。
在这样的分析方式下，可以很好的起到节能降耗的效果。
浅议选煤厂供配电设计
浅议选煤厂供配电设计摘要：根据选煤厂对供电系统的要求，对选煤厂电源及供电方式、供配电系统、变配电所位置及选择和主要电气设备的选择进行简单的分析。
关键词：浅议、选煤厂、电源、供配电系统随着工业现代化的快速发展和节能减排及可持续发展的需要，为了更有效、更合理的利用煤炭资源，满足市场对各种原料煤的需求，选煤厂的建设日益重要。
选煤厂特点主要有：选煤厂生产机械化程度较高，生产连续性强，从原煤进厂、筛分、破碎、洗选、产品煤出厂、装运，任何一个环节出现故障，都会造成局部系统或全厂停产；生产机械集中在几个车间厂房内，供配电和控制都比较方便。
可实现较高水平的自动化控制。
1.选煤厂对电源的要求及供电方式选煤厂为二级用电负荷，要求不间断性供电，因此其电源必须可靠，供电质量好，保证供电电源电压和频率的稳定。
供配电系统的接线应力求简单、可靠、运行灵活，检修方便。
选煤厂供电电压宜采用6kV或10kV。
当用电负荷较大或供电距离较远时，如果技术经济必选合理，可采用35kV或更高等级的电压供电。
供电电源应采用双回路，并引自不同母线段，每回线路所能承担负荷不应低于全厂计算负荷的75%。
供电设计不应考虑外用电。
35kV采用室外配电装置，有两回路电源线和两台变压器时，主接线可采用“桥形接线”。
当电源线路较长时，应采用内桥接线，为了提高可靠性和灵活性，可增设带隔离开关的跨条。
当电源线路较短，需经常切除变压器，或桥上有穿越功率时，应采用外桥接线。
当35kV出线数为两回路以上或采用室内配电装置时，宜采用单母线或分段单母线接线。
10（6）kV电源为双回路进线的变电所或配电室的主母线应采用分段单母线接线方式。
大部分选煤厂为矿属选煤厂，通常其电源取自本矿地面变电所。
这种情况下6kV或是10kV电源取自本矿变电所两段不同母线，采用电缆引至选煤厂主变配电室（所），电缆采用铠装直埋或是架空、电缆沟内等敷设方式。
有些选煤厂为群矿型选煤厂，根据项目建设地区现有电源情况及近期供电网络发展概况确定电源电压等级及输电线路的形式。
浅谈选煤厂供配电系统中节能设计
浅谈选煤厂供配电系统中节能设计【摘要】我国选煤厂的供配电系统以及用电设备的耗电都比较大，我国人口基数大，生产力水平不够发达，能源也相对短缺，且目前各个行业能源的浪费现象也很严重，选煤厂的数量比以往更多并且规模也越来越大，在生产时消耗的能源也越来越多，就目前我国选煤厂的实际生产水平来看，在用电设备和供配电设备系统中都有着较大的节能潜力，本文主要探讨选煤厂配电系统的节能设计。
【关键词】选煤厂；配电系统；节能设计1引言选煤厂是对煤炭进行分选、生产不同质量、规格煤炭的加工场所，选煤厂可以分为动力煤选煤厂和炼焦煤选煤厂，动力煤选煤厂的生产工艺简单，一般只选择块煤，不选择煤粉及末煤，其生产的煤炭主要做动力燃煤使用；炼焦选煤厂的生产工艺相对复杂，生产的煤炭质量较高，生产的煤炭产品主要提供给焦化厂生产焦炭使用，按照厂址以及与煤矿的关系，选煤厂可以分为矿井选煤厂、群矿选煤厂、矿区选煤厂、中心选煤厂以及用户选煤厂。
选煤厂的选煤生产连续性较强，一般生产机械都集中在几个较大的车间和产房中，生产系统已渐渐实现了控制自动化。
但是在目前阶段下，我国选煤厂的供配电系统以及用电设备的耗电都比较大，我国人口基数大，生产力水平不够发达，能源也相对短缺，且目前各个行业能源的浪费现象也很严重，选煤厂的数量比以往更多并且规模也越来越大，在生产时消耗的能源也越来越多，就目前我国选煤厂的实际生产水平来看，在用电设备和供配电设备系统中都有着较大的节能潜力，因此，在进行选煤厂的供配电系统设计时，要摒弃以往的传统思路，将满足生产与选型合理都融入到选煤厂供配电系统的设计中，根据供电距离、负荷容量以及用电设备等因素合理设计供配电网络，减少线路中的电量损耗，避免生产过程中的浪费。
2实现选煤厂供配电系统的节能措施2.1做好变压器的节能工作变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯），变压器在线路中起着实现电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）的功能，变压器的损耗包括无功功率损耗和有功功率损耗，为了实现变压器的节能，应该根据变压器的实际负荷情况，选择电力负荷与容量适应的变压器，降低线路损耗，提高供电效率，使得变压器在工作中处于高效低耗中。
田庄选煤厂KV供电方案
毕业设计V论文）题目：35KV变电站设计姓名：盛夏学号：20182004731平顶山工业职业技术学院2018年5月8日平顶山工业职业技术学院毕业设计< 论文）任务书姓名盛夏专业班级矿山机电3班任务下达日期2018年2月18日设计<论文）开始日2018年2月25日期设计<论文）完成日2018年4月30日期设计< 论文）题目：35KV变电站供电系统设计指导教师郭宗跃院＜部）主任孚E 宗跃2018年5月8日平顶山工业职业技术学院毕业设计V论文）答辩委员会记录电力工程学院矿山机电专业，学生盛夏于2018年6月10日进行了毕业设计＜论文）答辩。
设计题目：35KV变电站供电系统设计专题＜论文）题目：田庄选煤厂工35KV供电系统设计扌旨导老师：郭宗跃答辩委员会根据学生提交的毕业设计＜论文）材料，根据学生答辩情况, 经答辩委员会讨论评定，给予学生盛夏毕业设计＜论文）成绩为。
答辩委员会人，出席人答辩委员会主任V签字）：答辩委员会副主任V签字）：答辩委员会委员：，平顶山工业职业技术学院毕业设计＜论文）评语第页共页学生姓名：盛夏专业班级矿山机电3班年级2018级毕业设计＜论文）题目：35KV变电站供电系统设计评阅人：指导教师：郭宗跃＜签字）2018年6月12日成绩：系＜科）主任：＜签字）2018年6月12日毕业设计＜论文）及答辩评语:个人资料整理仅限学习使用摘要本设计根据平煤集团田庄选煤厂的电力负荷资料，做出来该选煤厂地面35KV变电站的初步设计。
本设计内容共分为六大章，包括主线路的设计、负荷计算与变压器的选择、高压气的选择、变电站的防雷和变电站的位置等。
考虑到选煤厂供电系统的特点，对变电站的负荷进行了分组，达到合理、经济的目的；同时对功率因数进行补偿，使其达到0.95以上。
结合选煤厂的特点及位置确定了系统主接线及运行方式。
通过短路电流计算，实现了对主变压器的继电保护整定。
在选择电气设备时，考虑了变电站的室内外结构和布置、操作方便等问题。
选煤厂设计电气节能
选煤厂设计电气节能摘要：随着市场对能源的需求量不断增加，确保煤矿资源供应的稳定性与可靠性成为了维系社会稳定与持续发展的重要基础。
依托自动化控制技术，于选煤厂中构建集中控制系统，合理进行规划与设计，提高选煤厂节能技术。
同时，电气节能与保护是相辅相成的，在技术方面具有一定的互补性。
本文分析了选煤厂设计电气节能。
关键词：选煤厂；设计；电气节能选煤厂机电设备会集，用电量大，在目前国家节能减排的形势下，从公司效益和安全生产启航，加强设备用电管理，运用抢先技术，对供配电体系进行升级改造，能有效控制电耗，降低设备缺陷率，提高出产功率，对推进选煤厂自动化、信息化改造，推进公司可继续发展有着非常重要的意义。
一、选煤厂电气节能1.合理选择机电设备类型。
选煤厂是一个多工序、多设备互相联接的连续作业体系，才华匹配是设备选型最基本的原则。
一是体系要与出产才华相匹配。
依照入洗煤质、单位时刻入洗量科学合理地进行体系才华计划，防止体系性出产才华短少或过剩。
二是体系内部各出产环节的才华匹配。
高频筛、压滤机等各环节设备选型以及水泵、风机、胶带输送机等配套电机要依据中选煤质、体系计划等要素，依照体系的出产才华进行合理匹配选型。
电缆选型应与绝缘需求、设备功率、作业制等要素相适应，防止体系各环节“大马拉小车”致使不必要的电能浪费。
2.加速出产体系的自动化升级。
设备自动化程度滞后也是构成电耗大的一个因素。
劳动密集型的选煤厂，大都设备都是单机作业、就地控制，设备联动性差，原煤皮带与循环水泵与压滤机等前后设备对接不上的现象常常发生；设备非安全空转无疑构成不必要的电能损坏。
因而，引入抢先流水线，加速体系的自动化升级，结束自动化集中控制，不断提高设备联动性，是选煤厂提高功率、推进节能的最主要发展方向。
二、选煤厂设计电气节能1.供配电系统电气节能设计。
一是合理布置变压器。
1）变电站的合理布置。
为了减少配电半径、线路损耗量，提高供电的稳定性、安全性，选煤厂变电站及配电室应布置在负荷中心区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于选煤厂的配电设计
发表时间：2018-12-27T15:28:00.120Z 来源：《防护工程》2018年第29期作者：靳学永
[导读] 本文主要就低压0.66kV变频器在选煤厂供配电亚及控制设计时的常用做法进行探讨。
天地科技股份有限公司唐山分公司河北唐山 063000
摘要：选煤厂建设中的一项重要内容就是供配电设计，文章以霍州煤电集团李雅庄矿选煤厂技术改造工程为电系统设计实例,在利用现有条件的基础上,重点介绍电源及供电方式、负荷及变压器选择、供配电系统、防雷接地系统等几方面的具体设计过程。
希望对做好选煤厂配电系统提供一些帮助。
关键词：选煤厂；配电设计
中图分类号：TD94 文献标识码：A
引言
随着现代化工业的发展，为了满足市场需求，节能减排，合理、有效的利用煤炭资源，大量选煤厂、储配煤中心的建设变得非常重要。
选煤厂机械化程度比较高，由于工艺精度、节能减排、密度控制调节等要求，以及其供电电压比较适宜选用电压为0.66kV的特点，0.66kV变频器在大到185~710kW的介质泵、带式输送机，小到2.2kW的给煤机在选煤厂的建设上均得到了广泛的应用。
本文主要就低压
0.66kV变频器在选煤厂供配电亚及控制设计时的常用做法进行探讨。
1、变配电的重要性分析
在人们的日常生活中，电能的应有在各行各业都非常重要。
变配电所是电力系统的重要组成部分，其主要由开关控制设备和变压器组成，是高压供电的电能重要转换场所，变压器可以将高电压转换成生活用的低电压，也可以转换成各大厂区需要用的各种等级电压，同时进行着电能的不断交换，以此来稳定正常电力系统的运转。
在选煤厂电力系统的用电量非常大，必须在其中设立变配电所，避免出现电压不稳的问题，有利于保障选煤厂电气设备的安全运行，以及维护电力系统的稳定性发展，促进选煤厂得到整体发展与进步。
2、电压等级及供电方式
2.1、供电电压的选择
选煤厂供电电压的选择都是根据选煤厂用电总容量和现有电源供电情况以及当地供电网现状来确定符合选煤厂自用的电压等级和电路。
大部分的选煤厂的电源都取用距离最近的地面变电所，这种情况下，选用10kV及6kV电能取地面变电所两段不同的母线，使用电缆引进选煤厂自己的配电室，电缆可以架空、也可以用铠装直埋或敷设的方式。
大多选煤厂的电压等级一般分为380V和660V两种，新建的大中型选煤厂项目可以根据国家对节能减排的要求选择适合自己定位配电电压，旧的选煤厂也可以根据国家要求重新改造选煤厂的配电电压。
大石头选煤厂高压电动机设备居多、且容量较大,所以采用6kv、069kv供配电系统。
2.2、供电方式选择
(1)配电回路中当引出线出现故障时,对其他基本不影响,供配电可以正常运转，电源电压供配电控制比较方便。
(2)保护和自动化易于实现有效的保证电气化正常运转。
项目电源电缆一般选用YVJ22一10kV等级线缆将高压电引至选煤厂自己的配电室，选用符合选煤厂自身特性的接线方式,向各配电点和各设备设施进行供配电。
3、选煤厂的配电分析
3.1、小功率变频器的配电
随着配电柜小功率变频器的发展，抽屉式开关柜以标准模块设计、结构通用性强、组装灵活、拆装更换方便等优点逐渐在选煤厂低压配电设计时较多地被采用，以下以MNS抽屉式开关柜为例进行探讨。
选煤厂采用低压变频器主要分为几个功率段，30kW及以下，分别是用于储煤场地道、原煤仓、精煤仓、受煤坑的给煤机、主厂房浅槽分选机、TBS顶水泵等设备上，外形尺寸大概值为
820×270×400(H×W×D)mm，MNS柜体尺寸主要为2200×800（1000）×800（1000）(H×W×D)mm（深度D为1000mm时一般是出线方式为上进上出方式）。
在选煤厂设计中，把三台30kW及以下功率变频器安装在同一MNS柜体内，成品字型排列，在满足变频器安全距离的情况下，能有效地节省空间。
一次图如图1中Ⅰ型接线所示（贵州林华矿业有限公司0.9Mt/a选煤厂），变频器上方的断路器、接触器等设备均是固定安装，整个开关柜没有设计总的刀熔开关或断路器。
如图1Ⅱ型接线,变频器上方的断路器等元器件按照普通抽屉进行设计，三台变频器安装方式不变，这样，当检修任何一台变频器时，只需将其所对应抽屉拉开即可。
图1 30kW及以下装设在MNS柜
3.2、变、配电室的位置选择
选煤厂变、配电室的合理位置要结合厂房总体布局,尽量靠近主厂区用电量大的车间、要处于污染的上风口、避开有易燃易爆和有火灾危险的环境;还要避开西晒，防止夏天太阳大时散热条件不达标，对配电站造成影响；变配电室还要看交通环境和地质环境选择，以防以后厂房会扩建和发展。
选煤厂的配电室一般不会距离车间太近，如果因为作业的特殊要求必须距离车间很近，并且环境有危险性的粉尘，选煤厂必须根据安全规定给配电室周围加装通风系统，防止出现意外。
大石头选煤厂结合自身具体环境在主厂房设置变电所,设高、浓缩、精
煤等设备的低压出线及供配电。
3.3、避雷设备的基础上保护电缆线路
选煤厂的电压是沿着架空线路侵入到电缆线路之中，电缆不容易遭到雷击的侵害，这就需要给电缆安装避雷器来保护。
避雷针、避雷设备在变配电所防雷保护过程中发挥着非常重要的作用，但是在使用过程中，由于受到外界自然因素的影响，避雷设备会出现老化的情况，为了有效解决这一问题，就需要将避雷设备的电压与被保护设备耐受电压之间保持一定的距离，减轻避雷器的老化。
3.4、主要电气设备及电缆选择原则
3.4.1、主要电气设备
低压柜是安装基础槽钢上,采用螺栓固定;基础槽钢与预埋的钢板进行焊接;电动葫芦、压滤机、卧式离心机等设备均配套电控柜,配套电控柜有配套的连接线缆，只需要根据装箱接线资料、使用说明书进行安装与接线，按钮、控制箱在安装时距离地面14m。
选煤厂根据自身环境要求,选择适合自己的主厂房选用适合自己的电气设备。
如果车间的粉尘和水多的环境，就选用防尘防水型电气设备,如果有易燃易爆物的话，就选用防爆型电气设备。
高压开关柜满足五防要求,配置真空断路器,柜内设微机综保单元,6kV馈出线设速断保护为主的两段式电流保护,过流保护为后备保护,同时装设单相接地保护。
3.4.2、电缆选择原则
选煤厂作业要以达到供电安全、可靠、经济和技术合理为目的,芯线应该按相关规范规定选择;电缆不管是在在厂房内明敷或是沿电缆构敷设时,应采用符合标准的全塑电缆(VV型);电缆如果是在室外埋地敷设时,就必须使用符合标准的钢带铠装全塑电缆(VV22型)。
各建筑物之间电缆沿皮带廊或电缆沟敷设要注意以下两点:(l)电缆沿柱垂直敷设时,距离地面或楼板面1.8米以下的电缆部分要穿钢管保护,钢管两端口打磨光滑,做成喇叭口形状。
(2)电机安装位置距离地面或楼板面12米以上时,要求电缆距离地面或楼板面12米以下部分有穿钢管保护。
结束语
选煤厂的电气设计决不仅仅是架构的重复与修改,合理电压等级，电线电缆的保护，作业中电气设备的选择，电配电室的位置选择，线缆选用的原则问题，还要结合选煤厂的作业环境，按照相关的规范规定合理进行设计。
参考文献：
[1]程富华.选煤厂供配电系统设计浅析[J].科技风,2015(18):47.。
