篮球场地画法
篮球场地标准尺寸大小及线条画法说明
篮球场地标准尺寸大小及线条画法说明篮球场地标准尺寸大小及线条画法说明:一、线条要求1、篮球场的线条要用相同颜色(最好是白色)画出。
2、篮球场的线条宽度为0.05米(5厘米)。
3、篮球场的线条一定要清晰可辨。
4、球场要用线条按第二条规定画出，并且界线距观众、广告牌或任何其它障碍物至少2米。
二、界线1、边线:球场长边的界线叫边线，边线长为28米。
(28=0.05+13.925+0.05+13.925+0.05)2、端线:短边的界线叫端线，端线长为15米。
(15=0.05+1.2+0.05+3.0+0.05+5.9+0.05+3.2+0.05+1.2+0.05=0.05+4.45+0.05 +5.9+0.05+4.45+0.05=0.05+14.9+0.05)3、中线:从边线的中点画一平行于端线的线叫中线;中线长为15.3米。
(15.3=0.15+0.05++5.65+0.05+3.5+0.05+5.65+0.05+0.15)15+0.15=0.15)中线要向两侧边线外各延长0.15米(15厘米)。
4、中圈:以中线的中点为圆心，以1.8m为半径，画一个圆圈称中圈。
(3.6=0.05+1.75+1.75+0.05)5、三分线:两条平行线与圆弧相交组成的线条?平行线:分别距边线内沿1.2米，从端线引出两条平行线;?圆弧:以球筐的中心垂直线与地面的交点为圆心(圆心距端线内沿中点1.575米)，以半径为6.25米(圆弧外沿)画圆弧(半圆)。
6、三分投篮区:是篮球场上三分线限制区域之外的地面区域。
7、罚球线:罚球线是篮球场地上的一根平行于端线(篮板)的直线。
根据最新规定，罚球线到篮筐中心约为4.225米。
罚球线外沿距端线(底线)内沿均为5.8米，而端线内沿距篮板后沿1.2米，篮板前沿距篮圈内沿最近为0.15米，篮圈内沿半径为0.225米，因此忽略篮板厚度得出的罚球线到篮筐中心的距离为5.8-1.2-0.15-0.225=4.225米。
篮球场场地规格及画法
最新篮球场场地规格及画法1、比赛场地比赛场地应是一块平坦、且无障碍物的硬质地面（图1）；其尺寸（从界线的内沿丈量）是：长28米、宽15米。
2、后场球队的后场是由中线、两条边线和该队本方球篮后面的端线所限定的比赛场地部分、以及该队的本方球篮和篮板的界内部分所组成。
3、前场球队的前场是由对方球篮后面的端线、两条边线和中线最靠近对方球篮的内沿所限定的比赛场地部分、以及对方的球篮和篮板的界内部分所组成。
（图1 比赛场地的全部尺寸图）4、线所有的线应该用白色划出，线的宽度是5厘米并清晰可见。
4.1 界线比赛场地由界线（两条端线和两条边线）所限定。
这些线不是比赛场地的一部分。
任何障碍物，包括就坐在球队席的人员都应距离比赛场地至少2米。
4.2中线、中圈和罚球半圆中线应从两条边线的中点划出，平行于端线。
它向每条边线外延伸15厘米。
中线是后场的一部分。
中圈应划在比赛场地的中央，从圆周的外沿丈量，其半径是1.80米。
如果中圈内着色，它必须与限制区的颜色相同。
两个罚球半圆应划在比赛场地上，它们的圆心分别在两条罚球线的中点，从圆周的外沿丈量，其半径是1.80米。
（图2）4.3 罚球线、限制区和罚球抢篮板球分位区罚球线应划成与每条端线平行，从它的最外沿到端线的内沿应是5.80米，其长度是3.60米；它的中点应落在连接两条端线中点的假想线上。
两个限制区应该是分别划在比赛场地上的两个长方形区域；每个限制区由端线、延长的罚球线和两条始于端线（它们的外沿距离端线中点2.45米）止于延长的罚球线外沿的线所限定。
这些线（不包括端线）是限制区的一部分。
限制区内必须着色。
在罚球时，沿限制区两侧专供队员们（抢篮板球）占位用的分位区应按图2划出。
（图2）4.4 3分投篮区域除了对方球篮附近区域之外，整个比赛场地的地面区域是某队的3分投篮区域(图 1和图3)。
由下述条件所限定并且包括:●∙∙引自端线并垂直于端线的两条平行线，它们的外沿分别距离各自就近边线的内沿0.90米。

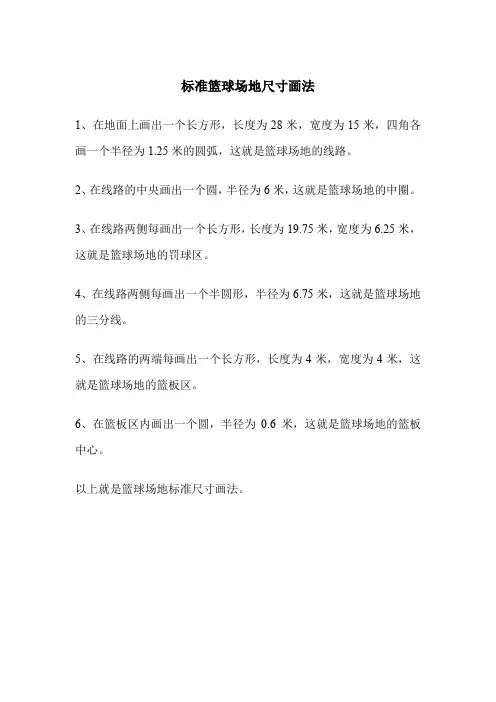

标准篮球场地尺寸画法
标准篮球场地尺寸画法
1、在地面上画出一个长方形，长度为28米，宽度为15米，四角各画一个半径为1.25米的圆弧，这就是篮球场地的线路。
2、在线路的中央画出一个圆，半径为6米，这就是篮球场地的中圈。
3、在线路两侧每画出一个长方形，长度为19.75米，宽度为6.25米，这就是篮球场地的罚球区。
4、在线路两侧每画出一个半圆形，半径为6.75米，这就是篮球场地的三分线。
5、在线路的两端每画出一个长方形，长度为4米，宽度为4米，这就是篮球场地的篮板区。
6、在篮板区内画出一个圆，半径为0.6米，这就是篮球场地的篮板中心。
以上就是篮球场地标准尺寸画法。

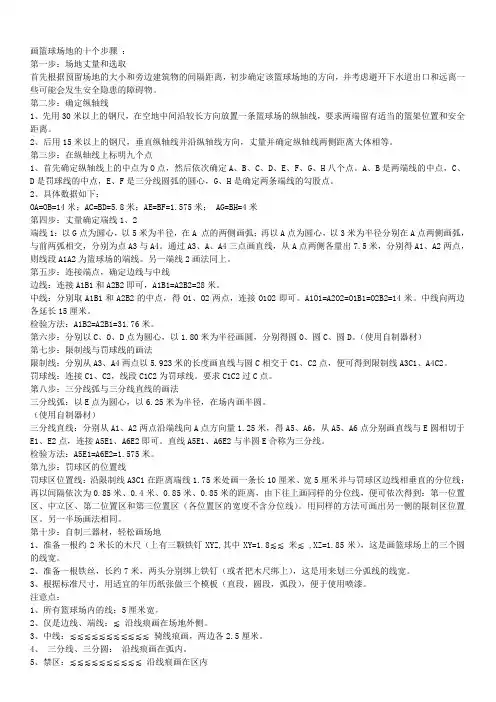

篮球场地画法(旧式)
画篮球场地的十个步骤：第一步：场地丈量和选取首先根据预留场地的大小和旁边建筑物的间隔距离，初步确定该篮球场地的方向，并考虑避开下水道出口和远离一些可能会发生安全隐患的障碍物。
第二步：确定纵轴线1、先用30米以上的钢尺，在空地中间沿较长方向放置一条篮球场的纵轴线，要求两端留有适当的篮架位置和安全距离。
2、后用15米以上的钢尺，垂直纵轴线并沿纵轴线方向，丈量并确定纵轴线两侧距离大体相等。
第三步：在纵轴线上标明九个点1、首先确定纵轴线上的中点为O点，然后依次确定A、B、C、D、E、F、G、H八个点。
A、B是两端线的中点，C、D是罚球线的中点，E、F是三分线圆弧的圆心，G、H是确定两条端线的勾股点。
2、具体数据如下：OA=OB=14米；AC=BD=5.8米；AE=BF=1.575米； AG=BH=4米第四步：丈量确定端线1、2端线1：以G点为圆心，以5米为半径，在A 点的两侧画弧；再以A点为圆心，以3米为半径分别在A点两侧画弧，与前两弧相交，分别为点A3与A4。
通过A3、A、A4三点画直线，从A点两侧各量出7.5米，分别得A1、A2两点，则线段A1A2为篮球场的端线。
另一端线2画法同上。
第五步：连接端点，确定边线与中线边线：连接A1B1和A2B2即可，A1B1=A2B2=28米。
中线：分别取A1B1和A2B2的中点，得O1、O2两点，连接O1O2即可。
A1O1=A2O2=O1B1=O2B2=14米。
中线向两边各延长15厘米。
检验方法：A1B2=A2B1=31.76米。
第六步：分别以C、O、D点为圆心，以1.80米为半径画圆，分别得圆O、圆C、圆D。
（使用自制器材）第七步：限制线与罚球线的画法限制线：分别从A3、A4两点以5.923米的长度画直线与圆C相交于C1、C2点，便可得到限制线A3C1、A4C2。
罚球线：连接C1、C2，线段C1C2为罚球线。
要求C1C2过C点。
第八步：三分线弧与三分线直线的画法三分线弧：以E点为圆心，以6.25米为半径，在场内画半圆。
篮球场地标准尺寸
标准篮球场的画法及其平面图尺寸国际篮联标准：整个篮球场长28米，宽15米(长宽比为28:15)。
篮圈下沿距地面3.05米。
一、球场：是一个长方形的坚实平面，无障碍物。
对于国际篮联主要的正式比赛，球场的丈量要从界线的内沿量起。
如果长度减少4米，则宽度减少2米，只要其变动互相成比例。
天花板或最低障碍物高度至少7米。
球场照明要均匀，光度要充足。
灯光设备的安置不得妨碍队员的视觉。
二、线条：宽度为0.05米（即5厘米）界线：球场界线距观众或其它任何障碍物至少2米。
球场长边的界线叫边线，短边的界线叫端线。
中线：连结两边线的中点并向两条边线外侧各延伸0.15米的线叫中线。
罚球线、限制区和罚球区：1.罚球线要与端线平行。
罚球线的外沿距离端线的内沿5.80米；这条线长为3.60米。
它的中点必须落在连接两条端线中点的假想中轴线上。
2.从罚球线两端各画一条线与端线相交(相交处其外沿距端线中点各3米),这两条线与端线、罚球线所围成的地面区域叫限制区。
如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。
3.罚球区是限制区加上以罚球线中点为圆心，1.80米长为半径，向限制区外所画出的半圆所构成的区域（在限制区内的半圆要画成虚线）。
4.罚球区两旁的位置区域是供队员在罚球时使用。
画法如下：（1）第一条线距离端线内沿1.75米，沿罚球区两侧边线丈量。
（2）第一位置区的宽度为0.85米，并且与中立区域的始端相接。
（3）中立区域的宽度为0.40米，并且用和其它线条相同的颜色涂实。
（4）第二位置区与中立区域相邻，宽度为0.85米。
（5）第三位置区与第二位置区相邻，宽度也是0.85米。
（6）所有用来画这些位置区的线条，其长度为0.10米，并垂直于罚球区的边线。
中圈：中圈要画在球场的中央，半径为1.80米（从圆心到圆周的外沿）。
如果在中圈内部着色，它的颜色必须与限制区内部的着色相同。
3分投篮区：1.从端线内沿引出两条长1.575米且平行于边线的线段（其外沿距边线外沿1.25米）；2.以端线内沿中点沿中轴线向场内延伸 1.575米处（即篮圈正中心的射影）为圆心，6.25米长为半径画半圆（量至圆弧外沿）与两平行线段相接构成3分投篮区。
标准篮球场地的画法资料
标准篮球场地的画法时间：2007-6-11 13:20:22篮球场地的长28米，宽15米，其上方7米内的空间不能有任何障碍物，场地四周的线外至少应有2-3米的无障碍区，以免影响求的运行或出现伤害事故。
篮球架要使用正规厂家生产的篮球架。
地板一般采用水泥、沥青、PU（塑胶）、丙烯酸、木质和PVC地板，国际比赛地板采用实木运动地板和PVC运动地板。
目前PVC运动地板作为篮球场地、排球场地、羽毛球、乒乓球场地、室内足球场地、手球场地的首选地板。
标准网球场地的画法时间：2007-6-9 19:09:13网球场地长23.77米，宽10.97米的长方形，端线(宽线)外至少要有6.4米的无障碍区，边线(长边)外要有3.66米的无障碍区，球场上空10米内不能有障碍物。
网柱支撑点双打在边线外0.914米为圆点，单打在单打边线外0.914米为圆点。
线宽为25mm-50mm宽，端线为100mm宽。
标准手球场地的画法时间：2007-6-9 19:07:24手球场地长40米，宽20米，场地外要有至少1米、端线至少2米的无障碍区。
场地上空的无障碍空间不能低于8米，以免影响球的运行或出现伤害事故。
球门宽3米，高2米，建议使用正规厂家生产的产品。
地板采用水泥、沥青、实木、塑胶（PU）、PVC运动地板。
地面要求必须平整，有弹性。
作者：大明天子声明：版权所有，转载必究标准羽毛球场地的画法时间：2007-5-23 14:03:45羽毛球场地的画法：羽毛球场地长13.4米，宽6.1米（单打5.18米）的长方形，球场上空9米以内不得有任何障碍物，以防影响球的飞行和出现危险。
网高1.55米，网中部1.5米。
场地采用实木、水泥、塑胶（PU）、PVC羽毛球地板，国际比赛指定比赛用场地为PVC羽毛球地板，颜色为绿色。
采用韩国LG羽毛球专用地板地板规格：3.9mm×7，200×15，000mm/4块地板组成1、延地板中线分别取中点和2端点2、做过中点和地板垂直的水平线3、从中点分别做3.07米和3.03米的圆弧，交水平线2点4、过2交点做平行于地板中线的2平行线5、分别在2交点做半径为6.7米的圆弧，交2平行线4个交点6、测量2对角线（不经过中心园点）为11，931mm7、连接4个交点成羽毛球场地外边8、其他尺寸按下图画线，线宽40mm，外框和单打线均向内画线，只有内线向外。
篮球场地的画法
篮球场地的画法一．中轴线的确定及边线、端线的画法篮球场的画法有好几种，这里介绍比较简单的以中画法。
如果是室内场最好是选择东西方向，室外场地最好是南北方向。
确定了场地的方位和方向以后，先在场地中央画出半径为1.8米的圆（从外沿量起），这个圆即为中圈；然后确定出场地的纵轴方向，从中圈的圆心，沿纵轴向两端各量出14米，分别确定两个点，之后两个点通过中圈圆心是假设连线即为球场的纵轴线。
纵轴线对于确定球场的方向是否正非常重要。
确定纵轴线后，必须要将两个14米处的点与球场周围的参照物或点再次丈量，使两个点和参照物之间的距离相等。
保证纵轴线的方向要正。
在确定纵轴线的方向之后，画一条通过中圈圆心的和球场纵轴线垂直相交的直线，这条线即为中线，中线的长度为15.30米（包括向两边延长的15厘米），以圆心为中点，两边的长度为7.65米。
然后再在两端的14米处分别画一条平行于中线，长度为15米（纵轴点处为中点两边分别为7.5米）的直线，这两条线即为端线；然后从两条端线的两端画直线，连接端线两端的两条直线即为边线。
边线的全长为28米，28米的1/2即14米为一点，和中线相交。
这样篮球场的端线和边线就画出来了，四条线所构成的长方形必须要保证四个角的垂直，中线和边线相交的垂直。
球场的实际距离从线的内沿丈量。
中线的两端各超出边线15厘米。
二．罚球区的画法罚球区在球场的两端。
先从端线中点（1/2处）处开始，在中轴线上量出5.80米，并确定一个点，以这个点为为中点，画一条长3.60米，平行与端线的直线，（1.80米交于中点），这条线为罚球线；然后，再以5.80米处的点为圆心，1.80米为半径画一个靠近中线一侧的半圆（从外沿量起），半圆的两端和罚球线的两端相交，这个半圆为罚球弧；然后从端线的中点向两侧各量出距中点3米的点，并将这两个点与罚球线的两个端点分别相连，即为限制区。
罚球弧以内的区域加上限制区即为罚球区。
在罚球区的两旁要画出攻在进攻队员执行罚球时，攻守双方无球队员抢篮板球之前的位置区，又称分位线。
篮球场地尺寸说明及图示
篮球场地尺寸说明及图示一、球场：是一个长方形的坚实平面，无障碍物。
对于国际篮联主要的正式比赛，球场的丈量要从界线的内沿量起。
对于所有其它比赛，国际篮联的适当部门，有权批准符合下列尺寸范围内的现有球场：长度减少4米，宽度减少2米，只要其变动互相成比例。
天花板或最低障碍物产高度至少7米。
球场照明要均匀，光度要充足。
灯光设备的安置不得妨碍队员的视觉。
所有新建球场的尺寸，要与国际篮联的主要正式比赛所规定的要求一致：长28米，宽15米。
二、线条：宽度为0.05米（5厘米）（一）界线：球场界线距观众、广告牌或任何其它障碍物至少2米。
球场长边的界线叫边线，短边的界线叫端线。
（二）中线：从边线的中点画一平行于端线的线叫中线；中线要向两侧边线外各延长0.15米（15厘米）。
（三）罚球线、限制区和罚球区：1.罚球线要与端线平行，它的外沿距离端线内沿5.80米；这条线长为3.60米。
它的中点必须落在连接两条端线中点的假想线上。
2.从罚球线两端画两条线至距离端线中点各3米的地方（均从外沿量起）所构成的地面区域叫限制区。
如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。
3.罚球区是罚球线中点为圆心，以1.80米为半径，向限制区外所画出的半圆区域。
4.罚球区两旁的位置区供队员在罚球时使用。
画法如下：（1）第一条线距离端线内沿1.75米，沿罚球区两侧边线丈量。
（2）第一位置区的宽度为0.85米（85厘米），并且与中立区域的始端相接。
（3）中立区域的宽度为0. 40米（40厘米），并且用和其它线条相同的颜色涂实。
（4）第二位置区与中立区域相邻，宽度为0.85米（85厘米）。
（5）第三位置区与第二位置区相邻，宽度也是0.85米（85厘米）。
（6）所有用来画这些位置区的线条，其长度为0. 10米（10厘米），并垂直于罚球区边线的外侧。
（四）中圈：中圈要画在球场的中央，半径为1.80米，从圆周的外沿丈量。
如果在中圈内部着色，它的颜色必须与限制区内部的着色相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
篮球场地画法必备条件*标准篮球场地为长28米、宽15米的长方形，其上方7米以内的空间不能有任何障碍物，场地四周的线外至少应用 2 —3米的无障碍区，以免影响球的运行或岀现伤害事故。
*篮球架可由金属、木质或其它适宜的材料制成。
为保证篮球架符合规则的要求，并具有安全性，建议购买正规厂家生产的篮球架。
* 土质、水泥、沥青、塑胶和木质地面均可，要求平整、坚实。
场地丈量和画法室外场地的纵轴线最好为东西方向，以防阳光对视线的影响。
也可根据具体场地情况自定。
纵轴线：用30以上的钢尺或者约30米的线绳，在空地中间沿较长方向拉直，目测纵轴线两侧距离相等，然后固定在地上即可。
首先确定纵轴线的中点为0点，然后依次确定A、B、C、D、E、F六点。
具体数据如下：0A=0B=14 米；AC=BD=5.8 米；AE=BF=1.575 米。
端线：从A点向0点方向量3米得K点（图1 ），以K点为圆心，以5米为半径，在A点的两侧画弧；再以A点为圆心，以4米为半径分别在A点两侧画弧，与前两弧相交，画直线连接两交点并向两侧延长8米左右。
从A点向两侧各量7.5米，分别得A1、A2两点，则线段A1A2为篮球场的端线。
另一端线画法相同。
直线部分弯曲，见谅）边线：连接 A1B1和A2B2 即可，A1B 仁A2B2=28 米。
中线：分别取A1B1 和A2B2 的中点，得01、02两点，连接0102 即可 A10仁A2O2=O1B1=O2B2=14米。
中线应向两边线各延长 15厘米。
米。
检验万法：A1B2=A2B 仁31.765分别以C 、0、D 点为圆心，以1.80米为半径画圆，分别得圆 0、圆C 、圆D限制线：从A 点沿端线向两侧各量 3米，分别得A3、A4点，再分别从A3、A4两点以5.923米 的长度画直线与圆 C 相交于C1、C2点，便可得到限制线 A3C1、A4C2。
罚球线：连接C1、C2，线段C1C2为罚球线。
要求 C1C2过C 点。
另一侧限制区和罚球区、禁区画法相同。
三分线弧：以E 点为圆心，以6.25米为半径，在场内画半圆。
三分线直线：分别从 A1、A2两点沿端线向A 点方向量1.25米，得A5、A6，从点A5、A6点分 别画直线与E 圆相切于E1、E2点，连接A5E1、A6E2即可。
直线A5E1、A6E2与半圆E 合称 为三分线。
检验方法：A5E1=A6E2=1.575 米。
*另一侧三分线画法相同。
取下纵轴线绳。
罚球区位置线：沿限制线 A3C1在距离端线1.75米处画一条长10厘米、宽5厘米并与罚球区边 线相垂直的分位线；再以间隔依次为 0.85米、0.3米、0.85米、0.85米的距离，由下往上画同样的分位线，便可依次得到：第一位置区、中立区、第二位置区和第三位置区（各位置区的宽度不 含分位线）。
用同样的方法可画岀另一侧的限制区位置区。
*另一半场画法相同。
画实线（5厘米宽）*边线、端线：沿线痕画在场地外侧。
*中线：骑线痕画，两边各2.5厘米。
*三分线、三分圆：沿线痕画在弧内，40厘米）。
*禁区：沿线痕画在区内。
注：对于基层单位原有的固定篮球架，只要从两篮圈中心点（取一直棍中间栓线绳，下垂重物，以 确定投影点）悬垂重物找岀在地面的投影点， 两点连接岀基准线后，就可以确定各点了（具体情况具体对待）。
排球比赛场地画法根据场地的方位、形状，在合适的位置上先画出 9m 的中线。
2. 以中线的一端点为圆心， 9m 长为半径，在中线两侧的假想边线上各画一段弧。
然后以中 线的另一端为圆心，以 12.72m （半场对角线的长度）为半径，分别在中线两侧画弧与以上两个弧相交，两个交点便是一条边线的两个端点。
连结四个端点，便是 9mx 18m 的排球场。
3. 以边线和中线的交点为圆心， 以3m 长为半径，于中线两侧画弧与边线相交， 得两个交点。
再用同样方法，在另一边线上画弧， 得两个交点。
分别在中线两侧各连结两个交点，便是球 场上的进攻线。
4. 球场所有的线宽 5cm 线的宽度包括在球场面积之内，因此，在画中线时，应沿着丈量线内沿来画。
但画中线时必须注意，应在中线丈量线的两侧以 2.5cm 画出中线5cm 的宽度。
5. 球网柱要安排在边线外，离边线至少 50cm 。
球网必须挂在中线的垂直上空。
足球场地画法（1）场地面积：比赛场地应为长方形，其长度不得多于 120米或少于90米，宽度不得多于 90米或少于45 米（国际比赛的场地长度不得多于 110米或少于100米，宽度不得多于75米或少于64米）。
在任何情况下，长度必须超过宽度。
⑵画线：比赛场地应按照平面图画出清晰的线条。
线宽不得超过12厘米，不得做成\U+201CV\U+201DC 圆和D 圆靠端线的半圆画虚线（线段长 35厘米，间隔其实，无论先确定纵轴线或者端线，首先要考虑预选场地的情况，然后运用勾股定理保证直角， 避免出现场地扭曲的尴尬形凹槽。
较长的两条线叫边线，较短的两条线叫球门线。
场地中间画一条横穿球场的线，叫中线。
场地中央应当做一个明显的标记，并以此点为圆心，以9.15米为半径，画一个圆圈叫中圈。
场地每个角上应各竖一面不低于 1.50米高的平顶旗杆，上系小旗一面；相似的旗和旗杆可以各竖一面在场地两侧正对中线的边线外至少1米处。
⑶球门区:在比赛场地两端距球门柱内侧直的线，一端与球门线相接，的地区叫球门区。
⑷罚球区：5.50米处的球门线上，向场内各画一条长5.50米与球门线垂另一端画一条连接线与球门线平行，这三条线与球门线范围内在比赛场地两端距球门柱内侧16.50米处的球门线上，向场内各画一条长16.50米与球门线垂直的线，上端与球门线相接，另一端画一条连接线与球门线平行，这三条线与球门线范围内的地区叫罚球区。
在两球门线中点垂直向场内量11米处各做一个清晰的标记，叫罚球点。
以罚球点为圆心，以9.15米为半径，在罚球区外画一段弧线，叫罚球弧。
⑸角球区：以边线和球门线交叉点为圆点，以1米为半径，向场内各画一段四分之一的圆弧，这个弧内地区叫角球区。
⑹球门：球门应设在每条球门线的中央，由两根相距7.32米、与两面角旗点相等距离、直立门柱与一根下沿离地面2.44米的水平横木连接组成，为确保安全，无论是固定球门或可移动球门都必须稳定地固定在场地上。
门柱及横木的宽度与厚度，均应对称相等，不得超过12厘米。
球网附加在球门后面的门柱及横木和地上。
球网应适当撑起，使守门员有充分活动的空间。
注：球网允许用大麻、黄麻或尼龙制成。
尼龙绳可以用，但不得比大麻或黄麻绳细。
400米标准半圆式田径场的画法视空地大小，可设4 00米、30 0米、20 0米田径场。
现以4 0 0米半圆式标准田径场为例，画法如下：先在空场地中间测画一长方形ABCD, 长AD 8 5 . 9 6米，宽AB7 2米。
延长AE两端至A ' B '，延长CD至C ' D '得一新长方形A ' B ' C ' D ' °AA '为7 .3 2米（6条跑道）或9 . 7 6米（8条跑道）。
以O和O '点为园心，以3 6米为半径，分别划出AB（弧）和CD（弧），得出跑道内沿。
再以O和O '为园心，以4 3 . 3 2米为半径（8条跑道）分别画出A ' B '（弧）和C ' D '（弧），得出场地外道沿。
然后在内外道沿这间平行画出5条或7条分道线（分道宽1 .22米分道线宽5厘米）。
（一）、直道起终点（按逆时针跑道方向跑进）在主席台一侧的直道上画出10 0米跑的起、终点线，BB '即为终点线（终点线始终不变）延长BC至E,延长B ' C '至F （CE和C ' F长均为14 . 0 4米），EF线即为100米的起跑线。
（二八弯道跑起点终点也是4 0 0米跑、8 0 0米跑、1 0 0 0 0米跑、（走）4*10 0米、4*4 00米接力跑的起点处。
终点对面直弯道连接处为2 0 0米跑、3 0 0米跑、5 0 0米跑（走）的起点处。
（三）、弧形起跑凡不分道跑（走）的起点均为弧形起跑线。
其画法是除3 0 0 0米障碍和1 5 0 0米外，均在距第一道起点处3 0米的大弧上取一点，将该点向外平移3 0厘米（这点在实跑线上），以这点为圆心，以3 0米为半径，画一展开弧，这条弧线就是弯道处起跑的起始线。
15 00米起跑线的画法是：在终点对面直弯道连接处内道沿外3 0厘米处取一点D ”，以D ”为圆心，以10 0米为半经画一展开弧，这个弧线即为1 5 0 0米跑的起始线，基层运动会800米跑亦可采用不分道的弧形起跑方法。
（四）、梯形起跑的前伸数弯道起跑的分道跑项目均为梯形起跑。
各道按实跑线画法得出的邻道前伸数分别为：1、 2 0 0米，自第二道开始依次为3 . 52米、3 . 83米、3 . 84米、3 . 83米、3 .8 3 米、3 . 8 4米；2、800米跑，运动员应在各自的分道内跑完一个弯道，过抢道标志线方可切入里道变为不分道跑，因此8 0 0米跑各道的前伸数为各道2 0 0米前伸数加上各道的切入差；自第二道起各道的切入差依次为0 . 01米、0 . 03米、0 . 07米、0 .13米、0 . 2 1 米、0 . 3 0米、04. 2米，所以8 0 0米跑自第二道起的前伸依次为3 . 53米、3 . 86 米、3 . 9 0 米、3 . 9 7 米、4 . 0 4 米、4 .13 米、4 . 2 6 米；3、 4 0 0米跑和4*10 0米接力跑各道的前伸数依次为7 . 04米、7 . 66米、7 . 67米、7 . 66米、7 . 67米、7 . 66米、7 . 67米；4、4* 4 0 0米接力，运动员要在各自的分道内跑完三个弯道，即第一棒跑一个变道，过抢道标志线后方可切入里道。
所以它的前伸数等于400米跑的前伸数加800米的前伸数。
依次为：10 . 5 7米、11 . 5 2 米、11 . 5 7米、11 . 6 3 米、11 . 7 1米、11 . 7 9米、11 . 9 3 米。
