排水沟、边沟、截水沟、急流槽

边沟、排水沟、截水沟施工要点

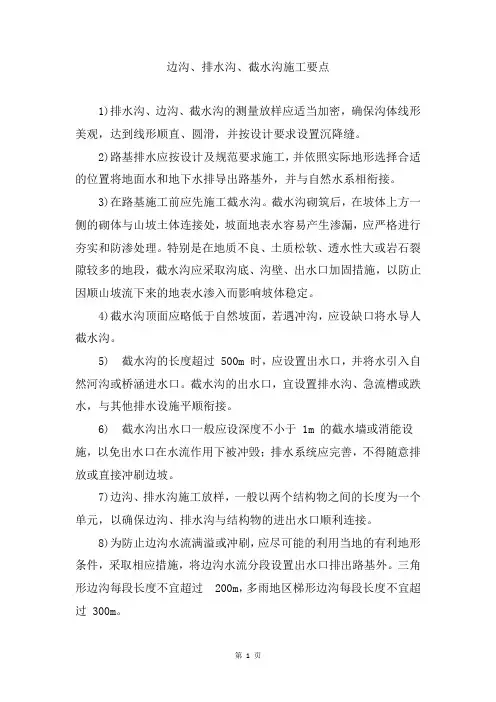

边沟、排水沟、截水沟施工要点1)排水沟、边沟、截水沟的测量放样应适当加密，确保沟体线形美观，达到线形顺直、圆滑，并按设计要求设置沉降缝。

2)路基排水应按设计及规范要求施工，并依照实际地形选择合适的位置将地面水和地下水排导出路基外，并与自然水系相衔接。

3)在路基施工前应先施工截水沟。

截水沟砌筑后，在坡体上方一侧的砌体与山坡土体连接处，坡面地表水容易产生渗漏，应严格进行夯实和防渗处理。

特别是在地质不良、土质松软、透水性大或岩石裂隙较多的地段，截水沟应采取沟底、沟壁、出水口加固措施，以防止因顺山坡流下来的地表水渗入而影响坡体稳定。

4)截水沟顶面应略低于自然坡面，若遇冲沟，应设缺口将水导人截水沟。

5) 截水沟的长度超过 500m 时，应设置出水口，并将水引入自然河沟或桥涵进水口。

截水沟的出水口，宜设置排水沟、急流槽或跌水，与其他排水设施平顺衔接。

6) 截水沟出水口一般应设深度不小于 1m 的截水墙或消能设施，以免出水口在水流作用下被冲毁；排水系统应完善，不得随意排放或直接冲刷边坡。

7)边沟、排水沟施工放样，一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。

8)为防止边沟水流满溢或冲刷，应尽可能的利用当地的有利地形条件，采取相应措施，将边沟水流分段设置出水口排出路基外。

三角形边沟每段长度不宜超过200m，多雨地区梯形边沟每段长度不宜超过 300m。

9)边沟纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象。

曲线外侧边沟深度应适当加深。

10) 边沟加固，土质地段边沟沟底坡度大于 3%时，易被水流冲刷，应采取加固措施。

采用于砌片石铺砌边沟时，应选用有平整面的片石，砌缝用小石子嵌紧；采用浆砌片石铺筑时，砌缝砂浆强度应符合设计要求，砂浆应饱满，沟身应不漏水；采用沟底抹面加固时，抹面应平整压光。

11) 排水沟长度不宜过长，以免流量过大造成漫溢，一般不宜超过 500m。

地表截、排水设施病害处治措施

地表截、排水设施病害处治措施地表截、排水设施包括边沟、截水沟、排水沟、跌水与急流槽、蒸发池、油水分离池、排水泵站等。

地表截、排水沟常见病害形态有水沟淤堵、水沟断裂、水沟冲刷、水沟冲毁等。

地表截、排水设施的总体要求如下：1）地表截、排水设施应无淤塞、无损坏，排水畅通；如有冲刷、堵塞和损坏，应及时疏通、修复或加固；地表截、排水设施断面尺寸和沟底纵坡应符合原设计标准规定，原有排水设施不能满足使用要求时，应适当增设和完善。

2 ）土质地段边沟沟底纵坡大于 3%时易被水流冲刷，应采取加固措施。

采用干砌片石铺砌边沟时，应选用有平整面的片石，砌缝用小石子嵌紧；采用浆砌片石铺筑时，砌缝砂浆强度应符合设计要求，砂浆应饱满，沟身应不漏水；采用沟底抹面加固时，抹面应平整压光。

3）排水沟应按设计及规范要求，依照实际地形选择合适的位置将地面水和地下水引排出路基外，并与自然水系相衔接。

平台排水沟要顺接入截水沟，以利于边坡平台排水。

4）急流槽的基础应嵌入地面以下，其底部应按设计要求砌筑抗滑平台并设置端护墙。

进水槽和出水槽底部应按设计要求进行铺砌。

特殊情况应在下游铺设厚0.2m～0.5m、长2.5m 的防冲刷铺砌层。

长急流槽应分段砌筑，分段长宜为 5m～10m，接头处须以防水材料填缝，填缝应密实无空隙。

急流槽宜砌成粗糙面，或嵌入约10cm×10cm坚石块，以消能减小流速，对于汇水面积较大的路堑高边坡急流槽，应考虑加大、加深急流槽尺寸，并在底部设消能设施后，导入路基排水系统。

5）截水沟位于堑顶边缘以上适当距离处，用以截排堑顶上方流向路堑的地表水。

截水沟的设计应尽量适应所在地段的地形地势，避免过深的挖方和过高的培堤。

沟的纵坡坡段宜设计为自上游向下游逐渐增加陡度，以利迅速排水和避免淤积，但相邻坡段的坡率差不陡于沟槽的临界坡率。

截水沟施工，其靠仰坡侧砌体需低于坡体地表不小于10cm，以便地表水顺流入截水沟。

截水沟砌筑后，在坡体上方的砌体与山坡土体连接处，坡面地表水容易产生渗漏，应清除杂草等植被，严格进行夯实和防渗处理，特别是地质不良、土质松软、透水性大或岩石裂隙较多地段，截水沟应采取沟底、沟壁、出水口加固措施，以防止坡体地表水渗入而影响坡体稳定。

地面排水设备

1、地面排水设备有哪些类型，分别适用于什么条件。

地面排水设备主要有：排水沟、侧沟、天沟、截水沟、矩形水槽、跌水和急流槽。

（一）排水沟1.平坦地带，横坡不明显，且路堤高度小于2 m时，宜在路堤两侧设置排水沟。

2.当路堤高度大于2.0m时，可以只在大面积横坡方向的上方设置排水沟。

在路堤高度小于2.0m的平原地带，确认下侧不会有积水和造成地面径流的可能时，也允许只在上方设置排水沟。

3.在农田地区，常把开挖排水沟的弃土置于排水沟的外侧，筑成挡水埝，以阻挡农田排灌水流入排水沟。

挡水埝顶宽一般采用0.5 m，两侧边坡坡度不大于l：1，靠排水沟一侧的坡脚与排水沟之间应留出适当的距离。

4.紧靠路堤护道外侧的取土坑，如能适当控制其深度，以连接上、下游的排水沟或排水通路，则可利用于地面排水。

此时，取土坑底部宜做成由两侧边缘向中间倾斜的2％～4％的横坡，或在取土坑中部设置适当断面的排水沟。

（二）侧沟1.侧沟水不宜流入隧道排水沟内。

因此，当出洞方向路堑为上坡时，侧沟要用与线路纵坡相反的坡度，称为反坡排水。

只有对长度为300m以下的短隧道，在洞外路堑水量较小，且含砂量小，不易淤积，修建反坡排水将增加大量土石方等困难条件下，才允许将侧沟水引入隧道排水沟内，但应验算隧道水沟断面(不够时应予扩大)，并在高端洞口设置泥砂沉淀井。

2.侧沟水应排出路堑以外，在填挖交界处沿山弯转偏离路基排出，以防冲刷路堤。

但对深长路堑和反坡排水的侧沟，可以根据地形条件增建穿越路基的横向盖板水沟，将水引排到路基的外侧，在路堑边坡较低处，开挖马口排走。

（三）天沟1.天沟距堑顶的距离一般情况下，不宜小于5 m。

2.如果边坡为不易渗漏的岩石和黏性土，或对天沟已采取防渗措施，或路堑不高，即使边坡坍塌也不致影响行车时，天沟距堑顶的距离可以减小到2 m。

3.湿陷性黄土地区的天沟距堑顶的距离一般不应小于l0m，同时还应加固防渗。

4.如果堑顶上有弃土堆，天沟一般应设在弃土堆以外2.O～5.0 m。

路基排水种类及施工要点

路基排水设施的种类和施工要点1、前言排水设施是高速公路的一个重要组成部分，排水系统对于公路路基的稳定性及路面的使用寿命有着显著的影响，因此，做好路基排水，确保路基达到足够的强度和稳定性有着重要意义，而解决路基排水问题的方法多种多样，在此，对路基排水设施的种类和施工要点探讨如下。

2、排水设施分类根据水源的不同，影响路基路面的水流分为地面水和地下水两大类，所以路基排水工程分为地面排水及地下排水两大类。

2.1 地面排水地面排水可采用边沟、截水沟、排水沟、跌水、急流槽、拦水带、蒸发池等设施。

其作用是将可能停滞在路基范围内的地面水迅速排除，防止路基范围内的地面水流入路基内。

地面排水又分为临时排水和永久排水，临时排水应与永久排水设施相结合，排走的雨水不得流入农田、耕地, 亦不得引起水沟淤积和路基冲刷。

当地下水位较高时, 应采取疏导、堵截、隔离等工程措施。

2.2 地下排水地下排水设施有排水沟、暗沟（管）、渗沟、渗井、检查井等。

其作用是将路基范围内的地下水位降低或拦截地下水并将其排出路基范围以外。

3、排水设施设置原则3.1 地面排水施3.1.1 边沟边沟设置于挖方地段和填土高度小于边沟深度的填方地段，以利于将雨水及路面水排出路基以外。

路堤靠山一侧的坡脚应设置不渗水的边沟。

边沟和涵洞接合处应与涵洞洞口建筑配合，以便水流通畅进入涵洞。

平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许有积水或外溢现象发生。

3.1.2 排水沟排水沟的线形要求平顺，尽可能采用直线形，转弯处宜做成弧线，其半径不宜小于10m排水沟长度通常不宜超过500m沟底纵坡不宜小于0.3 ％。

排水沟的出水口，应设置跌水和急流槽将水流引出。

3.1.3 截水沟截水沟应根据地形条件及汇水面积等进行设置。

挖方路基的堑顶截水沟应设置在坡口5m以外。

填方路基上侧的路堤截水沟距填方坡脚的距离，应不小于2m截水沟应先施工，与其他排水设施应衔接平顺。

截水沟长度超过500m时应选择适当的地点设出水口。

路基排水设施施工工艺框图说明

5-15 路基排水设施施工工艺框图文字说明一、边沟、排水沟、截水沟、吊沟、水渠各种水色的沟壁必须平整坚实，沟内不得留有松土。

沟底平顺，排水畅通无阻水现象，并应按图纸所示将水引入排水系统。

在汇水面积大的斜坡上，如有地面水流向路基时，在无弃堆的情况下，应离路堑上边沿至少5m以外设置截水沟。

路基上方有弃堆时，截水沟应设在弃土堆上方，弃土堆坡脚与截水沟边缘应留不小于1米的距离，弃土堆坡脚离开路基挖方坡顶不应小于10米。

截水沟挖出的土，可在路堑与截水沟之间筑成土台，台顶应有2%的横坡倾向水沟，土台坡脚离路基挖方坡顶和土台坡脚离截水沟边缘的距离与上相同。

在透水性较大的土壤上设置截水沟时，沟底及沟壁应以不透水的材料加固。

截水沟的水，应排至两端低处的桥涵或河谷中，如长度大于500米时，可选择适当的地点设出水口，或导入排水沟中。

板块采用C混凝土预制，预制时并加入适量的化学纤维玻璃丝。

20为拼装错缝，应准备一些半块的底板。

拼装构件缝宽2cm，用M7.5水泥砂浆砌缝。

板块在预制时力求表面光滑，铺设时板块要平整顺直，不能有凸出和凹进现象。

每10m设一道伸缩缝，采用沥青:水泥:砂=1:1:4填塞。

铺设沥青玻璃丝布的土层表面应平整，表面严禁有碎块石、树根等坚硬凸出物。

截水沟要随地形合理布设，且尽量设在地形较缓处，出口要远离路基。

在修筑截水沟的地方，夯实后应达到95%以上的压实度才能进行铺筑施工。

护面墙上有吊沟时应予留排水槽。

吊沟随路堑边坡坡度开挖沟槽并现浇。

吊沟每10m设一道伸缩缝。

吊沟应与平台截水沟同时浇筑。

吊沟底砌成糙面或嵌入约5X5cm的坚硬石块用以消能和减小流速。

护面墙上有吊沟时应予留排水槽。

二、跌水与急流槽急流槽基础应嵌入地面，其底部应按图纸修筑抗滑平台，并应设置进出口端护墙，以保证抗滑稳定性和防冲刷。

边坡急流槽的汇集流水进入过渡段及出口处设置跌水等应按图纸所示或工程师指示进行施工，为路面雨水流入边沟或排水沟提供一畅流通道。

5常见的地面排水设施

1: m
H
b a)
1:n
1:1 H b b)
R1=5.6
R=0.3
0.3~0.5 R=0.3
c)
0.3~0.5
R=0.3 d)
R=0.3
H 1:n
e)
1:n 1:0.1
H b f)
边沟的横断面形式示意图：a)、b)梯形；c)、d)流线形；e)三角形；f)矩形
挖方坡顶的截水沟
截水沟
边沟泄水流入涵前窨井剖面图（单级跌水）挖方段截水沟:1-截水沟；2-土台；3-边沟
四、路基排水的一般原则
1．摸清水源，全面规划，做到正确合理 2．尽量少占或不占农田，与农田水利结合 3．因地制宜，经济适用 4．出口尽可能接至天然河沟，减少桥涵
中央分隔带排水设计
中央分隔带排水
路面表面排水设计
设超高的曲线段路面水可采用两种型式排出
排水性路面设计
縦断坡面の大きい箇所
跌水构造示意图:1-护墙；2-消力槛
急流槽
山区公路的排水系统
山区排水
平曲线路段的边沟
坡面排水系统
地下排水设施渗沟布置图例
接头连接
横向排水管排水
三、排水的目的与要求
目的：路基处于干燥或中湿状态；保证路基路面处于
坚实和稳定状态。
要求： 1．各项设施应具有足够的泄水能力 2 ．自由水在路面结构内的渗流时间不能过长 3．排水设施应有较好的耐久性
公路排水的类型 1、路界表面排水：排除公路用地范围内的地表水，包括由落在
路界范围内的降水形成的地表径流，可能进入路界的公路毗邻地带的地表水，以及由相交道路流入路界内的表面排水等。
2、横向穿越路界排水：公路跨越溪沟、河流、渠道、洼地时，将公路上游侧的地表水流穿过路基引排到公路下游侧。

路基排水系统分类

路基排水系统路基排水的目的是减少路基的湿度，保证路基常年处于干燥或中湿状态，确保路基路面的结构稳定。

路基水的来源有地面水和地下水。

地面水有雨、雪和江河湖水。

地下水有泉水、毛细水和间隙水等。

它们都会便路基湿软，降低承载力。

造成滑坡坍方或冻害翻浆等破坏。

公路排水系统分为：地面排水系统和地下排水系统。

地面排水系统有：边沟排水沟截水沟跌水急流槽虹吸管(涵) 拦水带蒸发池等。

1.边沟挖方路段及高度小于边沟深度的路堤应设置边沟。

边沟一般为梯形断面，内侧边坡为1：1.0—1：1.5，外侧边坡与挖方边坡相同。

边沟的宽度和深度一般为0.4m。

高速公路和一级公路则不小于0.6m。

边沟纵坡宜与路线纵坡一致，并不小于0.5％，以利排水畅通。

2.排水沟排水沟是将边沟、截水沟和路基附近积水引排于路基之外。

沟渠构造与截水沟相同。

排水沟应与各种水沟联接顺畅，其长度不宜超过500m。

3.截水沟截水沟【intercepting ditch】，又称天沟，指的是为拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟。

当截水沟设置时主要考虑位置。

在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则；路基上方有弃土堆时，截水沟应离开弃土堆1~5m，弃土堆坡脚离开路基挖方坡顶不应小于10m，弃土堆顶部应设2%倾向截水沟的横坡；山坡上路堤的截水沟离开路堤坡脚至少2m，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2%的护坡道或土台，使路堤内侧地面水流入截水沟排出截水沟用以汇集并排除路基边坡上侧的地表径流。

挖方路基截水沟应设在坡顶5m以外，填方路堤上侧的截水沟距填方坡脚的距离不应小于2m。

截水沟宽度和深度不宜小于0.5m，梯形断面边坡常用1：1.0-1：1.5，沟底纵坡不应小于0.5％。

4..跌水在陡坡或深沟地段设置的沟底为阶梯形，水流呈瀑布跌落式通过的沟槽。

使上游渠道或水域的水安全地自由跌落入下游渠道或水域的落差建筑物。

排水沟、边沟、急流槽施工工艺

实验室测地基回填周围土承载力≥65KPa
M10水泥砂浆分段开挖浇筑抹面厚度3cm 隔离栅C25砼勾缝
每10米设一道开挖预埋630 沥青木屑板伸钢管，回填缩缝宽度2cm
绑扎底板及沉淀池立面墙钢筋
浇筑底板、边坡15cm厚 C30钢筋砼
据实际情况开挖或填筑内侧排水沟
内侧排水沟铺设复核土工膜并浇筑C20砼
普通路段急流槽工程施工工艺流程
按设计图纸开挖沟槽每2 米设防滑平台
测量放样具体位置（最低点）
全断面从下至上夯实沟槽底
沟槽底铺设 10cm厚砂砾垫层
全断面从下至上夯实砂砾垫层
衔接处不漏水
按设计图纸尺寸支模并加固
7天后拆模、回收统一处理薄膜
塑料薄膜覆盖养生
浇筑C20砼
顺接沥青砼拦水带及排水沟
完工效果：排水沟施工完成后，达到线形美观，直线线型直顺，曲线线型圆顺。
急流槽工程概况
设置段落位置及长度：
全线填方段采用沥青砼拦水带集中汇水，急流槽采用矩形0.3*0.3m形式，主要由以下材料组成：沥青砼拦水带、现浇C20砼、沥青木屑板伸缩缝、砂砾垫层
作用：路面排水由沥青砼拦水带集中汇水，经边坡急流槽排入路测排水沟，承上启下的作用。
自制定型开挖施工
挖装运一体
自制滑膜施工
自制滑膜施工
注意事项：1.技术 10m内偏位≤30mm；成品上口尺寸±30mm 2.安全机械手必须持证上岗，严禁酒后操作机械设备 3.环保应及时清扫落地材料，保持现场环境整洁完工效果：边沟施工完成后，达到线形美观协调。完工后效果完工后效果
图纸量没有片石砼挡土墙的边沟，顺接即可

排水工程施工方案

排水工程施工方案一、排水管道施工1、沟槽开挖：沟槽开挖之前必须弄清与施工相关的地下情况，沟槽逆流方向进行开挖，使已铺设的下游管道先期投入使用，供后段工程的施工排水。

左右两侧雨污水管合槽开挖，根据地质情况及场地条件，沟槽采用人工与机械开挖相结构方式，放坡尺寸按设计要求，合槽直槽深度超过1.2米的沟槽挖采用施打钢板桩支撑加固，槽低高程以上30公分采用人工清槽，以保证槽底土壤结构不被扰动或超挖，认真控制槽底高程和宽度，同时应及时进行管道的基础施工，以免槽底土壤暴露过久，如出现超挖现象，应用碎石补平，在沟槽开挖的同时注意地下水的排放，在槽底边侧挖一条30*30公分的流水渠，把地下水排向集水坑后用潜水泵把水抽取排除。

2、基础及管基：先铺上碎石，灌入中砂，配以平板振动器振实。

再立模浇捣混凝土平基，架立模板应牢固顺直，砼平基施工前应抽干槽内积水，并持续至终凝，砼下槽高度超过2米时应设溜槽，以免发生离析现象，混凝土应密实，表面平整、直顺，同时做好混凝土浇捣记录及混凝土抗压试验。

3、安管、浇注砼管座：下管前应对沟槽、平基、管件等进行质量检查，对有缺陷的部位应先行处理后才可下管，直径300—400mm 采用人工安装；直径500mm以上的铪管采用机械吊装、人工配合。

每隔10—15米打桩挂线施工，同时采用中心线法和边线法控制中线与高程。

安管时两边必须垫稳。

管内的杂物应清除干净，再次进行测量复核后方可安装护脚模板浇捣C15护脚砼，浇筑时就认真振捣好管边三角区域的砼，下管时要注意安全，起吊管子的下方严禁站人，槽内施工人员必须避开下管位置。

4、抹带接口：管座砼浇筑完毕后应立即进行抹带，使带和管座结合成一体。

抹带时先将管内外杂的清除干净，使之粘结牢固，承插管作1：2水泥砂浆口抹成45度角，为了防止抹带裂缝，应分多次施工并做好养生。

5、各类井：直线段检查井为接管方便，允许在一个管长范围内调整检查井位置，但交叉井有外管接入的检查井及最低点的雨水平进井座严格按图施工，砌筑时砂浆要饱满，上下砌体要交错，内外搭接，墙体抹面应压实压光。

路基边沟、排水沟、截水沟、急流槽施工工艺及方法

路基边沟、排水沟、截水沟、急流槽施工方法及工艺一、施工方法在路基排水施工中，首先核查全线路基排水系统的设计是否完备和妥善，必要时应予以补充或修改，并提出变更申请，使全线的沟渠，管道、桥涵组成完整的排水系统。

此处，还应根据现场实际情况和需要，设置施工现场的临时排水措施，以保证路基土石方及附属结构在正常条件下进行施工作业，消除路基基底和土体内部与水有关的隐患，保证路基工程质量，提高施工工作效率。

1、边沟、排水沟的施工挖方地段边沟施工要待路槽成型后进行，填方路段排水沟可与路基同步进行施工。

边沟开挖后，应用轻质木板钉成的边沟及排水沟样板进行检查，以保证开挖的边坡的深、宽断面尺寸，并检查边沟及排水沟的纵坡是否符合设计和规范要求，检查合格后才能进行预制板的安装拼接。

2、截水沟的施工截水沟亦称为天沟，设在路基边坡上方的山坡上，用于拦截山坡流向路基的地面迳流；减轻边沟的水流负担，保护挖方边坡和填方坡脚不受水流冲刷，山坡截水沟宜安排在挖方边坡开挖前进行，具体操作可根据现场实际情况安排施工，但应保证挖方边坡及填方坡脚不受水流冲刷损害。

截水沟开挖后，同样应用木制轻质样板进行检查，以保证截水沟的断面尺寸符合设计要求，检查合格后方可以进行混凝土的浇筑。

3、急流槽（含消能池）的施工山坡截水沟两端和挖填分界处边沟、排水沟连接（跌水较大处）设置急流槽。

急流槽的施工同边沟、截水沟等同步进行，施工方法同边沟基本相同，施工时注意消能池的设置适当。

二、施工工艺1、测量放样（1）根据路基有关参数，用全站仪放出路基边沟和排水沟的位置中轴线，并测出相应标高；（2）在地面上标出里程桩号以及标高，并根据所测结果对施工人员进行交底；（3）用石灰或者线绳拉出沟的相应轮廓线，示出相应的挖槽深度。

2、施工工序（1）排水沟、边沟、截水沟的测量放样统一采用全站仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。

（2）放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。

1304.02混凝土边沟排水沟截水沟急流槽,边沟排水沟,混凝土

54.50 0.270 49.50 5.000 5.00
0.270 5.000
54.50 49.50 5.00
合计
四五六七八九编制：时间：
工料机小计企业管理费
利润税金不含税综合单价含税综合单价
%
9.00
%
7.00
%
9.00
4491.63
审核：
4491.63 4491.63 404.25 342.71 471.47 5238.59 5710.06
3001001
石油沥青
t
4529.91
0.00 0.000 0.00
3005004
水
m3
5503005
中（粗）砂混凝土砂浆用堆放
m3
5505012
碎石（2cm）
m3
2.72 87.38 88.35
16.000 43.52 16.000 43.52 4.950 432.53 4.950 432.53 8.280 731.54 8.280 731.54
m3
315.00
0.00 0.000 0.00
1517001
预制构件
m3
0.00
0.00 0.000 0.00
2003025
钢模板
t
5384.62
0.052 280.00 0.052 280.00
20ቤተ መጻሕፍቲ ባይዱ3026
组合钢模板
t
4700.85
0.00 0.000 0.00
2009028
铁件
kg
4.53
0.00 0.000 0.00
工程名称工程细目
工作内容
人机配组

市政路基排水工程施工技术

市政路基排水工程施工技术路基施工前，应先做好截水沟、排水沟等排水及防渗设施。

排水沟的出口应通至桥涵进出口处；排、截水沟挖出的废方应堆置在沟与路堑坡顶一侧，并予以夯实。

1.地表水排除路基地表排水设施包括边沟、截水沟、排水沟、急流槽、拦水带、蒸发池等。

施工排水设施应做到位置、断面、尺寸、坡度准确，所用材料符合设计文件及规范要求。

1）边沟排水（1）边沟设置。

边沟设置在挖方路段的边坡坡脚和填土高度小于边沟深度的填方边坡坡脚，用以汇集和排除降落在坡面和路面上的地表水。

边沟断面一般为梯形，在较浅的岩石挖方路段，可采用矩形边沟，其内侧沟壁用浆砌片石砌成直立状。

矩形和梯形边沟的底宽和深度应不小于0.4m。

挖方路段边沟的外侧沟壁坡度与路堑下部边坡坡度相同。

边沟的纵坡与路线纵坡保持一致，纵坡为最小值时应缩短边沟出水口间距。

一般地区边沟长度不超过500m，多雨地区不超过300m，三角形边沟不超过200m。

（2）边沟施工。

边沟施工时，其平面位置、断面尺寸、坡度、标高及所用材料应符合设计文件和施工技术规范要求。

修筑的边沟应线形美观、直线顺直、曲线圆滑、无突然转弯等现象，纵坡顺适，沟底平整，排水畅通，无冲刷和阻水现象，表面平整美观。

土质边沟处理：土质边沟纵坡坡度大于3%时，应采用浆砌片石、栽砌片石、水泥混凝土预制块等进行加固。

采用浆砌片石铺砌时，片石应坚固稳定，砂浆配合比符合设计要求，砌筑时片石间应咬扣紧密，砌缝砂浆饱满、密实，勾缝应平顺，无脱落且缝宽一致，沟身无漏水现象。

采用干砌片石铺筑时，应选用有平整面的片石，砌筑时片石间应咬扣紧密、错缝，砌缝用小石子嵌紧，禁止贴砌、叠砌和浮塞。

采用抹面加固土质边沟时，抹面应平整压光。

2）截水沟排水（1）截水沟设置。

截水沟应设置在路堑边坡顶5m以上或路堤坡脚2m以外，并结合地形和地质条件顺等高线合理布置，使拦截的坡面水顺畅地流向自然沟谷或排水渠道。

截水沟长度以200～500m 为宜。

一般采用梯形断面，沟壁坡度为1∶1.0～1∶1.5，断面尺寸可按设计径流量计算确定，但底宽和沟深宜不小于0.5m。

浆砌排水沟截水沟、急流槽施工技术方案1

浆砌排水沟、截水沟施工技术方案排工程施主要有排水沟、边沟、平台截水沟、堑顶截水沟、急流槽组成。

均采用M7.5浆砌片石砌筑、浆砌片石按设计图进行分段挤浆法施工，施工要求及砌筑工艺同挡土墙。

一、排水沟施工工艺：1、施工放样：排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。

2、施工方法：〔1〕、沟槽开挖：护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸时，改以人工挖掘。

人工修整至设计尺寸〔见路基横断面图中的边沟设计标高〕，不能扰动沟底及坡面原土层，不允许超挖。

开挖清理完毕后，然后请监理检验。

〔2〕、砂砾垫层：按图纸或监理工程师的要求，在清理的基底上铺筑符合要求的砂砾垫层，设计砂砾垫层厚10cm．施工中应防止砂砾受到污染。

〔3〕、片石砌筑：沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术标准及招标文件的施工技术要求。

〔4〕、材料要求：①、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，片石强度应大于30MPa，外表清洁无污染。

②、砂浆使用强制式拌和机现场拌和，材料使用中〔粗〕砂，且为河砂，过筛后机拌3~5min后使用。

砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。

③、施工现场不堆放不合格材料，废弃的材料及时清理出场。

〔5〕、沟体片石砌筑：排水沟采用挤浆法分层砌筑，砌筑厚度30cm，分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯穿。

较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，假设外表有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。

边沟、排水沟

常用的路基地面排水设备，包括边沟、截水沟、排水沟、跌水与急流槽等，必要时还有渡槽、倒虹吸及积水池等。

一、边沟设置在挖方路基的路肩外侧或低路堤的坡脚外侧，多与路中线平行，用以汇集和排除路基范围内和流向路基的少量地面水的纵向人工沟渠。

边沟的横断面形式，有梯形、矩形、三角形及流线形等，如图所示。

边沟横断面一般采用梯形，梯形边沟内侧边坡为1：1～1：1.5，外侧边坡坡度与挖方边坡坡度相同。

二、截水沟设置在挖方路基边坡坡顶以外（图）或山坡路堤上方的适当位置，用以拦截路基上方流向路基的地面水，减轻边沟的水流负担，保护挖方边坡和填方坡脚（图）不受流水冲刷和损害的人工沟渠，称为截水沟（又称天沟）。

截水沟的横断面形式，一般为梯形，边坡坡度一般采用1：1.0～1：1.5。

三、排水沟排水沟主要用于引水，将路基范围内各种水源的水流（如边沟、截水沟、取土坑、边坡和路基附近积水），引至桥涵或路基范围以外的指定地点。

排水沟的横断面，一般采用梯形，尺寸大小应经过水力水文计算选定。

用于边沟、截水沟及取土坑出水口的排水沟，横断面尺寸根据设计流量确定，底宽与深度不宜小于0.5m，土沟的边坡坡度约为1：1～1：1.5。

排水沟应具有合适的纵坡，以保证水流畅通，不致流速太大而产生冲刷，亦不可流速太小而形成淤积，宜通过水文水力计算择优选定。

一般情况下，可取0.5%～1.0%，不小于0.3%，亦不宜大于3%。

排水沟与原水道成锐角相交，即交角不大与45º，有条件可用半径R=10b（b为沟顶宽）的圆曲线朝下游与其它水道相接（图）。

四、跌水与急流槽跌水与急流槽是路基地面排水沟渠的特殊形式，用于陡坡地段，沟底纵坡可达45°。

通常应采用浆砌块石或水泥混凝土预制块砌筑，并具有相应的防护加固措施。

急流槽的纵坡，比跌水的平均纵坡更陡，结构的坚固稳定性要求更高，是山区公路回头曲线沟通上下线路基排水及沟渠出水口的一种常见排水设施。

五、倒虹吸与渡水槽当水流需要横跨路基，同时受到设计标高限制，可以采用管道或沟槽，从路基底部或上部架空跨越，前者称倒虹吸，后者为渡水槽。

路基排水工程施工

路基排水工程施工
• • • • • • • • • 一：地表排水工程 1、边沟 2、截水沟 3、排水沟 4、跌水与急流槽 5、蒸发池 6、分离池二：地下排水工程地下排水设备及施工
《路基路面工程》
• 相关技术标准与规范 • 1.交通部颁《公路工程技术标准》（JTG B012003） • 2.交通部颁《公路路线设计规范》（JTG D202006） • 3.交通部颁《公路勘测规范》（JTJ061-99） • 4交通部颁《公路路基设计规范》（JTG D302004） • 5.交通部颁《公路路基施工技术规范》（JTG F10——2006）
– 单级跌水适用于排水沟渠连接处；多级跌水适用于较长陡坡地段的沟渠；图7-10、图7-11
《路基路面工程》
图7-10、图7-11
《路基路面工程》
②跌水的基本构造可分为进水口、消力池和出水口三个
组成部分。图7-12
③跌水两端的土质沟渠，应注意加固，保持水流畅通，不致产生水流冲刷或淤积。
• ⑵ 急流槽 • 设置位置：适用于水位落差较大的排水沟渠连接部位或出水口等处。 • 功能：减缓水流速度并予以消能。0
《路基路面工程》
• 2. 渗沟 • 功能：采用渗透方式将地下水汇集于沟内，并通过沟底通道将水排至指定地点，它的作用是降低地下水位或拦截地下水，其水力特性是紊流。 • 设置位置：视地下排水需要而定，大致与简易盲沟相同，但设置尺寸更大，埋置更深。 • 结构形式： • 图7-21、图7-22、图7-23 • 与简易盲沟区别：原理一致、构造不同、尺寸更大、埋置更深、要进行水力水文计算确定尺寸。
《路基路面工程》
梯形
边沟图片
矩形流线形流线形
《路基路面工程》
上级上页下页

路基路面排水设施

路基路面排水设施路基地面排水设置包括：边沟，截水沟，排水沟，跌水与急流槽，拦水缘石，蒸发池。

挖方地段和填土高度小于边沟深度的填方地段均应设置边沟，截水沟的位置。

在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则。

熟悉路基地面排水设置与施工要求一、边沟(一)设置挖方地段和回填高度大于边沟深度的填方地段均应当设置边沟。

路堤靠山一侧的坡脚应当设置不漏水的边沟。

为了防止边沟漫溢或冲刷，在平原区和重丘山岭区，边沟应分段设置出水口，多雨地区梯形边沟每段长度不宜超过m，三角形边沟不宜超过m。

(二)施工建议平曲线处边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不允许曲线内侧有积水或外溢现象发生。

曲线外侧边沟应适当加深，其增加值等于超高值。

边沟的修整：土质地段当沟底纵坡大于3％时应实行修整措施；使用干活砖片石对边沟展开铺成时，高文瑞以有平坦面的片石，各砌缝必须用小石子嵌紧；使用浆砖片石铺成时，砌缝砂浆应当细腻，沟身不漏水；若沟底使用抹面时，抹面应当平坦压光。

二、截水沟(一)设置截水沟的位置。

在无弃土堆的情况下，截水沟的边缘离开挖方路基坡顶的距离视土质而定，以不影响边坡稳定为原则。

如系一般土质至少应离开5m，对黄土地区不应小于lm并应进行防渗加固。

截水沟挖出的土，可在路堑与截水沟之间修成土台并夯实，台顶应筑成2％倾向截水沟的横坡。

路基上方有弃土堆时，截水沟应当返回弃土堆脚1～5m，弃土堆坡脚返回路基挖方坡顶不应当大于lm，弃土堆顶部应设2％女性主义截水沟的横坡。

山坡上路堤的截水沟离开路堤坡脚至少2．om，并用挖截水沟的土填在路堤与截水沟之间，修筑向沟倾斜坡度为2％的护坡道或土台，使路堤内侧地面水流人截水沟排出。

(二)施工建议截水沟长度超过m时应选择适当的地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口，截水沟必须有牢靠的出水口，必要时须设置排水沟、跌水或急流槽。

截水沟的出水口必须与其他排水设施平／顷衔接。

路基排水工程施工方案

路基排水工程施工方案一、工程概况本标段路基排水形式为：浆砌片石边沟、排水沟、截水沟和急流槽四种形式。

1、边沟所有挖方路段均设置暗埋式边沟。

边沟采用0.5m×0.6m的矩形横断面，沟身采用M7.5浆砌片石加固，厚度30cm，砌体底部设10cm厚砂砾垫层，上设钢筋混凝土盖板；每隔20m设置1处雨水口，上设钢筋混凝土雨水篦子。

当挖方路段有超高时，暗埋式边沟尺寸加深为1.0m×0.6m。

为汇集流到路堤坡脚处的路面水流，在路堤坡脚外2.0m处设置边沟，并将边沟水引排至桥涵或天然沟渠中。

路堤坡脚处边沟采用梯形断面，底宽0.6m，沟深0.6m，两侧坡率1:1，边沟采用M7.5浆砌片石砌筑，沟壁厚30cm，砌体底部设10cm厚砂砾垫层。

分离式路堤中间部位及互通区、服务区场地内侧边沟均采用暗埋式边沟，边沟断面型式、尺寸及材料同挖方路段边沟。

2、截水沟当地面横坡陡峻时，路堤堑截水沟设在填方路基上侧护坡道外，体形断面、本次设计汇水段长度按500m计，一般采用沟底纵坡≥0.2‰，断面尺寸采用底宽0.5m，沟深0.5m，顶宽1.5 m。

为防止水流冲刷，截水沟采用浆砌片石砌筑。

当路堑截水沟，挖方路段边坡平台上设置矩形浆砌片石截水沟，截水沟采用深0.5m，顶宽0.5m。

挖方路段边坡坡口上≥5m处置梯形浆砌片石截水沟，断面尺寸采用底宽0.5m，深0.5m，顶宽1.8m，出口与排水沟连接或引入天然沟中。

如遇到地面横坡陡于20﹪段落，断面尺寸采用底宽0.6m，外侧深0.6m，顶宽0.6m的矩形浆砌片石截水沟。

矩形截水沟与梯形截水沟，采用端墙链接。

3、排水沟挖方路段设置与路线纵坡一致并小于3‰的边沟，边沟为0.5×0.6m矩形断面，下设纵向排水盲沟，盲沟尺寸为0.5×0.75m的矩形沟，边沟用浆砌片石加固，若挖方坡口存在地势起伏的鸡爪地形，则在低处设置急流槽作为泄水口，下设跌井，将水排到挖方边沟4、急流槽边沟、排水沟、截水沟出水口受地形限制落差较大时，设置急流槽。

边沟急流槽施工技术方案

边沟急流槽施工技术方案根据工程进展和计划要求，我们标段将进行浆砌排水沟、截水沟和边沟急流槽的施工。

以下是我们的施工技术方案：一、设计概况：当排水沟、边沟、截水沟内的水需要排入附近的自然水沟或涵洞时，我们需要设立急流槽。

急流槽采用C20混凝土现浇，为“U”型槽结构，混凝土厚度为10cm。

急流槽部分采用1：2的坡度，当急流槽较长时，我们会在每5-10m处设一道伸缩缝，伸缩缝宽1cm，缝内用沥青麻筋填塞。

急流槽上设有1m宽50cm高的防滑台，防滑台水平间距不大于3m。

出水部分设有4个消力坎分两排布置。

防滑台和消力坎均采用C20混凝土现浇。

边沟和急流槽的底部及两侧外壁铺设“二布一膜”防水土工布，外侧铺设高度为40cm。

土工膜下铺设10cm的砂垫层。

二、施工前的准备：1.我们已经组织技术人员熟悉图纸及有关资料，并召开技术交底会。

2.施工前首批原材料已进场，并检验合格。

所用的原料来自具有一定规模的正规生产厂家，水泥每个批次都带有出厂合格证。

3.大部分边沟已砌筑完毕，并得到监理工程师的认可。

4.施工配合比已做出，并得到试验监理工程师的认可。

5.人员安排：我们项目部安排了经验丰富的施工队进行施工，并配有专业的质检工程师负责，以保证施工质量。

三、施工工艺：1.流程图2.工艺要求：收集检验报告取样检验材料进场场地平整施工放样复核放样桩位点开挖基槽土方挖防滑平台铺设土工布及砂垫层现浇C20混凝土槽现浇消力坎洒水养生技术资料整理1.开挖前做好放样定位工作，画好边线，尽量做到不超挖，如超挖必须挖台阶用机械夯实。

2.急流槽开挖及整修成型后，铺设“二布一膜”防水土工布。

接边沟的急流槽底部和两侧外壁铺设“二布一膜”防水土工布，外侧铺设高度为40cm。

接排水沟的急流槽，梯形部分全断面铺设，矩形部分外侧铺设高度为40cm。

土工布之间采用10cm 缝合接缝。

3.复合土工布采用Ⅱ级无纺土工织物，技术要求满足《公路土工合成材料应用技术规范》（JTJ/T 019-98）、《公路土工合成材料试验规程》（JTJ/T 060）及《公路土工试验规程》（JTJ/T 051）的相关规定。

边沟、排水沟、截水沟施工方案

一、边沟、排水沟、截水沟、急流槽、拦水带
1）．根据设计图纸，测出边沟（截水沟、排水沟、急流槽）的位置、断面尺寸及开挖深度，并挂好线。

2）．土质基坑采用人工配合挖掘机开挖，石质基坑采用小型风钻爆破，人工辅助挖掘机开挖，自卸汽车运输。

3）．人工清理并修整基坑。

4）．制作安装沟型断面样板，并挂好线，制作砂浆配合比标志牌。

5）．采用挤浆法浆砌片石。

根据施工配合比严格控制砂浆拌合；片石大面朝下，丁顺结合，面石经精心修整，错缝砌筑。

实验室现场取样制作砂浆试件。

6）．勾缝采用M7.5砂浆，勾凹缝。

砂浆初凝后，对已完砌体进行覆盖洒水养护，养护时间不小于14天。
