电梯维修流程图
设备日常维护保养标准流程图
设备日常维护保养标准流程设备报修标准流程设备检修标准流程设备故障/事故处理标准流程增改项目标准流程配电巡检标准流程发电机检修标准流程给排水巡检标准流程锅炉运行检查标准流程空调运行检查标准流程电梯日常巡检标准流程电梯事故处理标准流程程控交换机检修标准流程安全监控系统保养标准流程设备购置标准流程设备报废处理标准流程工程部经理岗位职责标准●有高度的责任感和事业心，对技术认真钻研、讲求质量、精益求精，坚决贯彻执行酒店总经理的指示，负责工程部的全面工作,直接对总经理负责。
●负责酒店工程维修实务和技术的组织、指导及管理工作。
负责酒店设备设施的安装验收、安全运行，维修保养房屋修缮等管理工作,使之处于良好状态。
●负责对工程部所有人员的全权管辖和调配。
配合人事培训部门做好设备使用操作方面的技术培训工作，发挥和调动部门员工的才能和积极性，并按《员工守则》和有关制度做好考核、考勤及奖惩工作。
●审查编制设备维修计划及设备的年、季、月度保养的周期计划，并做好督促、检查、落实工作.●组织制定设施更新、改造工程计划,抓好技术革新、技术改造工作,并组织实施。
同时，积极落实对外承包工程项目，努力完成生产指标任务。
●督导执行酒店节电、节水措施,发挥设备最大效率,降低成本，完成费用指标。
●负责防火、防风、防雨工作，保证酒店的安全及正常运作.●制定各种设备的操作规程,坚持员工未经培训合格不能上岗的原则，以确保设备的安全运行。
设备管理、设施的保养循着标准化、程序化和规范化进行。
●与各部门之间密切配合、相互沟通，并深入了解下属管理人员和员工的思想状况，及时纠正不良倾向.经常对下属进行职业道德、竞争意识方面的教育，培养员工的责任感。
●深入现场，及时掌握人员和设备的状况，坚持每天现场巡查重点设备运行状况及公共场所动力设施，发现问题及时解决处理。
●每天编制一份设备运作及工程维修、保养状况表提交总经理。
弱电维修工岗位职责标准●热爱本职工作，对工作认真负责、任劳任怨，认真钻研业务、精益求精,严格遵守电气操作规程，熟练掌握所管辖电器设备的原理及实际操作与维修。
电梯控制流程图

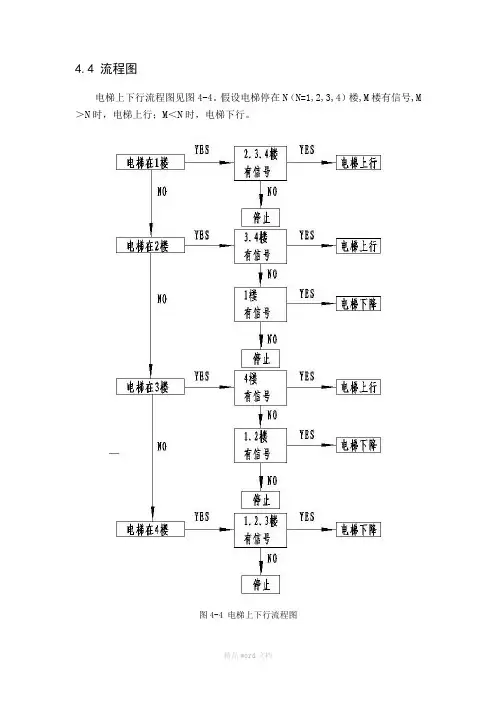

4.4 流程图电梯上下行流程图见图4-4。
假设电梯停在N（N=1,2,3,4）楼,M楼有信号,M ＞N时，电梯上行；M＜N时，电梯下行。
图4-4 电梯上下行流程图在电梯运行过程中，电梯上升（或下降）途中，任何反方向下降（或上升）的外呼梯信号均不响应，但如果反向外呼梯信号前方向无其它内、外呼梯信号时，则电梯响应该外号。
电梯应具有最远反向外梯响应功能。
例如：电梯在一楼，而同时有二层向下外呼梯，三层向下外呼梯，四层向下外呼梯，则电梯先去四楼响应四层向下外呼梯信号。
电梯响应流程图见图4-5。
图4-5 电梯响应流程图当电梯到达系统控制的目标楼层时，控制系统发出开门信号，电梯门开，当门开到开门限位时，计时3秒钟，然后关门，直到关门限位产生信号。
此过程期间，按开门按钮电梯门打开，按关门电梯门关闭，并且当门关闭动作时，门间来人会使光电传感器产生信号，控制系统发出开门信号，电梯开关门流程图见图4-6。
图4-6 电梯开关门流程图4.5 操作原理简要说明电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。
电梯轿箱内设有楼层内选按钮S1～S4，用以选择需停靠的楼层。
L1为一层指示、L2为二层指示、L3为三层指示、L4为四层指示，SQ1～SQ4为到位行程开关。
具体如下：1、开始时，电梯处于任意一层。
2、当有外呼梯信号到来时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行，电梯门打开，延时3S后自动关门。
3、当有内呼梯信号到来时，电梯响应该呼梯信号，到达该楼层时，电梯停止运行，电梯门打开，延时3S后自动关门。
4、在电梯运行过程中，电梯上升（或下降）途中，任何反方向下降（或上升）的外呼梯信号均不响应，但如果反向外呼梯信号前方向无其它内、外呼梯信号时，则电梯响应该外号。
5、电梯应具有最远反向外梯响应功能。
例如：电梯在一楼，而同时有二层向下外呼梯，三层向下外呼梯，四层向下外呼梯，则电梯先去四楼响应四层向下外呼梯信号。
电梯小、中、大修工艺要求
电梯小修、中修、大修工艺要求XXXX电梯工程有限公司电梯小修、中修、大修的工艺要求1. 适应范围适用于湖南南方电梯有限公司维修/保养的电梯。
适用于额定速度不大于2.5m/s的乘客电梯、载货电梯。
2. 引用标准GB 7588-2003 电梯制造与安装安全规范GB 8903-2005 电梯用钢丝绳GB/T10058-2009 梯技术条件GB/T10059-2009 电梯试验方法GB10060-1997 电梯安装验收规范GB12974-1991 交流电梯电动机通用技术条件3. 检修人员必备的电梯专业知识检修人员首先对要检修的电梯进行了解，经勘察到现场检测掌握一定的结构和功能及电梯存在问题并提出检修项检修计划及维修周期。
经业主或用户确认同意，签订合同，方可进行施工。
对检修电梯的主要技术负责人必须具备对一般常用电梯的专业知识；电梯的结构及主要部件的功能。
包括：（1）机房；（2）曳引机、制动器和钢丝绳；（3）限速器等安全装置；（4）轿厢和对重；（5）井道；（6）控制设备及信号装置；（7）主要部件在电梯上的功能；（8）自动扶梯的结构及功能；（9）自动扶梯的主要参数；（10）扶梯布置形式；（11）扶梯工作制；（12）扶梯主要部件的寿命；（13）室外型自动扶梯；（14）扶梯安全装置；（15）主要电梯部件在自动扶梯上的功能。
检修电梯的主要技术负责人还要掌握电梯的设计、制造、安装等国家标准和行业标准以及修订情况，才能做好电梯的检修（维修）工作。
4. 检修内容和检修周期4.1 检修内容包括两方面：（1）日常电梯在使用过程中临时出了故障，电梯不能运行的情况下，要由检修人员对电梯进行检测确定修复的措施。
（2）正常使用的电梯到一定时间也要有检修计划，那就是月、季、年或3～5年等的检修内容。
一般月检修对电梯的各种安全装置进行检查或润滑部位是否加油了。
年检修检查要对机械、电气与安全设备工作情况和主要零部件的使用有否磨损或需要调整等。
电梯日常维修保养标准作业程序制度
电梯日常维修保养标准作业程序制度1. 引言电梯是现代建筑中必不可少的设备之一，为了确保电梯的安全运行和延长使用寿命，必须进行日常的维修保养工作。
本文档旨在制定电梯日常维修保养的标准作业程序制度，以确保保养工作的规范性和有效性。
2. 目标本标准作业程序制度的目标是：•确保电梯设备的正常运行，降低故障发生率；•延长电梯的使用寿命，提高设备的可靠性；•提供准确的维修保养记录，为后续维修和故障排除提供参考。
3. 作业程序3.1 日常巡检日常巡检是电梯维修保养工作的重要组成部分，其作用是及时发现设备异常情况并采取相应的维修措施。
具体步骤如下：1.检查电梯外观是否有异物堆积，清除并清洗外观；2.检查电梯门和开闭功能，确保开闭顺畅；3.检查各层电梯按钮是否正常工作，如发现损坏或者不工作的按钮，立即更换；4.检查电梯井道和轿厢内的照明是否正常，如有不亮或者暗淡的情况，及时更换灯泡；5.检查电梯轿厢地板、护栏和门缝等部位是否存在破损情况，及时修复；6.检查电梯的上行、下行和开门等功能是否正常执行，如发现异常情况，立即进行维修。
3.2 定期保养定期保养是维护电梯设备正常运行的重要环节，主要包括清洁、润滑、紧固和调整等工作。
具体步骤如下：1.清洁工作：定期进行电梯轿厢和井道的清洁，包括清除异物、吹扫尘土等，以保持电梯设备的卫生和良好的工作环境；2.润滑工作：定期给电梯各部位进行润滑，包括导轨、滚轮、链条等，以减少摩擦和磨损，提高运行的平稳性；3.紧固工作：定期检查电梯各部位的紧固件，如螺栓、螺母等，确保其牢固可靠，防止因松动而导致的故障；4.调整工作：定期对电梯相关部件进行调整，如电梯门的开闭速度、电梯井道的垂直度等，以确保其运行的安全和稳定性。
3.3 故障处理在日常维修保养过程中，难免会遇到一些故障情况，需要及时进行处理和修复。
故障处理的程序如下：1.接到故障报修：当接到电梯故障报修时，维修人员应及时派员前往现场进行检查；2.故障诊断：通过对电梯设备进行检查和测试，确定故障原因；3.故障维修：维修人员根据故障原因，采取相应的维修措施，修复电梯设备；4.维修记录：在维修完成后，维修人员需填写维修记录表，详细记录故障原因和维修过程；5.故障分析：定期对故障记录进行分析，总结故障的原因和处理方法，提出改进意见。
电梯维修流程图
电梯维修流程图
困人故障或重要故
障
认识困人电梯编号和楼层，
1.维保人员需在20 分钟内
赶至现场睁开营救。
（达成营救后提交书面故障原由剖析报告及维修结果）
2.跟进人员现场配合营救
电梯故障维修流程图
接报电梯故障或巡逻发现故障
一般故障
1.认识故障电梯编号和故障现象。
2.拨打电梯企业电话报修并登记
1.维保人员到工程值班室登记出席
时间。
2.工程值班员通知电梯工跟进配合
维修。
3.知会客服前台、楼宇监控室维修电
梯编号地区（需到大堂及客用地区
须获得客服赞同方可维修）
1.跟进人员判断维修能否存在重要影响。
（不可以确立实时上报获得答复后再安
排维修）
2.跟进人员检查防备能否到位，能否达成修复，能否造成其余影响。
3.配合测试电梯能否恢复正常，再投入
使用。
维修达成
1.维保人员达成维修后回到工程部值班
室登记办理结果（未能修复的备注内：
说明原由及后续办理时间）
2.跟进人员答复值班员电梯办理结果，
维修单反应结束。

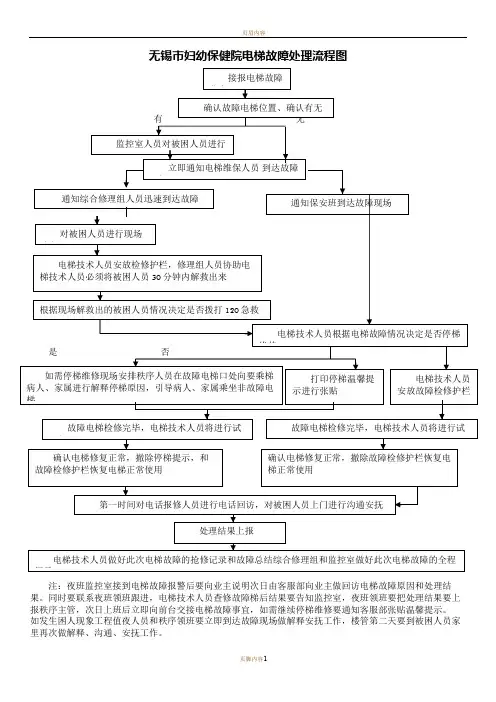

电梯故障处理流程图
页眉内容
无锡市妇幼保健院电梯故障处理流程图
注：夜班监控室接到电梯故障报警后要向业主说明次日由客服部向业主做回访电梯故障原因和处理结果。
同时要联系夜班领班跟进，电梯技术人员查修故障梯后结果要告知监控室，夜班领班要把处理结果要上报秩序主管，次日上班后立即向前台交接电梯故障事宜，如需继续停梯维修要通知客服部张贴温馨提示。
如发生困人现象工程值夜人员和秩序领班要立即到达故障现场做解释安抚工作，楼管第二天要到被困人员家里再次做解释、沟通、安抚工作。
页脚内容1。
电梯控制流程图~三个流程图
一、电梯的工作流程图：
初始化
确认本层与目标层
NY 电梯选向 Y
N
是否有门厅呼唤 N
Y Y 是否有轿厢呼唤
电梯启动，加速运行
停止
楼层检测
楼层是否改变？
N
Y
送入七段数码管显示 信号保持
Y 3、4、5、6 楼有信号
N
Y 电1 梯楼下有降信号
N 停止
电梯上升
电梯上升4、5 楼有信号 N
Y 1、2 楼有信号
停止
Y 电梯下降
5、6 楼有Y 信电号梯上升 N
1、2、3 楼有信号
N 停止
电梯下降
Y 6 楼有信号电梯上升
N
Y
1、2、3、4 楼有信号
电梯下降
N 停止
Y 电梯下降1、2、3、4、5 层有信号 N
电梯匀速运行
楼层检测 N
是否目标 Y
电梯减速
平层检测
电梯制动
开门 延时
是否Y夹人 N
是否超重 Y
N 是否停止运行
N
Y
关停门止
二、六层电梯的选向流程图:
电梯在
Y
1楼
N
2、3、4、5、6 楼有信号 Y 电梯上升 N 停止
电梯在 2楼
Y
N
电梯在
Y
3楼
N
N
电梯在 4楼
N
Y Y
电梯在
Y
5楼
N
Y
电梯在 6楼
三、平Байду номын сангаас流程图:
维保流程图
检查轿内各开关、 按钮功能作用和 清洁
进入底坑压急停 开灯ห้องสมุดไป่ตู้
检查安全钳间隙
检查缓冲器开关、急停、涨紧轮开关的作 用，检查缓冲距
发现重大问题应及时口头和书面向上 级领导汇报。
检查补偿链、绳、 随行电缆
检查底坑清洁
电梯维保流程图
检查保险、电 气线路及接地 情况
检查控制柜
PC 控制电梯
微机控制电梯
检查控制柜 元件工作情 况、线路有 无虚接
闻电气 元件有 无异味
带电只允许 观察，检查 必须断电待 静电防完后
发现问题及时排除并作好记录，若无问题也将 检查情况记录好
电梯井道
打开厅门 确认电梯是否在这一层
打急停和检修开关、开轿顶灯 进入轿顶
甲方办公室
填好维保记 录和维修单
检查轿顶清洁、光 电开关、油杯毛毡 是否完好
检查导靴间隙、弹 性和靴衬磨损情 况
由上到下检查
极限、限位、强换、 门区的位置作用 正确
检查导轨支架清 洁及各螺栓是否 紧固
到甲方归还 钥匙，并对 甲方说明维 保情况，让 甲方签子确 认然后离 开。
检查各层厅门门 锁触点、锁钩齿合 深度、偏心轮，厅 门间隙，层门清洁
甲方办公室
联系甲方 管理电梯 的人员， 并取得甲 方同意进 行维保
电梯机房
检查门锁和标示后进入机房 检查门窗、清洁及消防设施 检查曳引系统
观察曳引机运 行、制动器、 油况及钢丝绳 磨损、张力
听主机声音，闻电 机有无异味，摸主 机温升
取得需 维保的 电梯机 房钥匙
检查限速器工作情况 检查电源系统
看电源开关工 作情况
电梯维修管理制度全套
电梯维修管理制度全套第一章总则第一条为规范电梯维修管理，保障电梯安全运行，制定本管理制度。
第二条本管理制度适用于本单位所有电梯的维修管理工作。
第二章维修管理机构第三条本单位设立电梯维修管理委员会，负责制定电梯维修计划和维修方案，指导和监督维修工作。
第四条电梯维修管理委员会由单位负责人担任主任，技术人员、维修工程师等组成。
第三章维修人员第五条电梯维修人员应持有相应的资格证书，熟悉电梯结构和维修技术。
第六条电梯维修人员应定期接受培训，提高专业技能和安全意识。
第四章维修管理制度第七条电梯维修工作按月计划，每月制定维修计划和维修方案。
第八条维修计划应包括维修内容、维修时间、维修费用等。
第九条维修方案应明确维修人员分工、维修工具和材料准备等。
第五章维修过程管理第十条电梯维修人员应按照维修方案进行维修工作，做到维修规范、安全。
第十一条维修过程中如遇到突发情况，应及时报告电梯维修管理委员会。
第十二条维修完成后，应填写维修报告，交由电梯维修管理委员会审核。
第六章维护保养管理第十三条电梯维修人员应定期对电梯进行保养，确保电梯良好状态。
第十四条保养工作应包括电梯清洁、润滑、部件更换等。
第七章安全管理第十五条电梯维修人员应严格遵守电梯维修操作规程，做到维修安全。
第十六条电梯维修人员应佩戴安全防护装备，避免事故发生。
第十七条电梯维修管理委员会应定期对电梯进行安全检查，及时处理发现的问题。
第八章复查验收第十八条维修完成后，应由电梯维修管理委员会进行复查验收。
第十九条复查验收内容包括维修质量、工作效率等。
第九章惩罚措施第二十条对违反本管理制度的电梯维修人员，应视情节轻重给予纪律处分。
第二十一条对因违规维修导致事故的电梯维修人员，应承担相应的法律责任。
第十章附则第二十二条本管理制度自发布之日起生效，如有修改，须经电梯维修管理委员会审批。
第二十三条本管理制度解释权归本单位电梯维修管理委员会所有。
附件：电梯维修管理流程图以上为本单位电梯维修管理制度，望各相关人员遵守执行，确保电梯安全运行。
电梯安装维修作业指导书及记录文件(全)
建设单位： 安装合同号； 进场施工（班）组： 进场时间：
质量记录编号：ZY-JL414-03
第1页共2页
版本/修订：B/0-2013
昆明三新控制工程有限公司
作业指导书
一、安装队安全教育记录
二、安全检查记录
三、违章处理记录
四、安全措施记录
记录人：
日期：
质量记录编号：ZY-JL414-03
第2页共2页
电梯安装维修保养工程
作业指导书
昆明三新
昆明三新控制工程有限公司
昆明三新控制工程有限公司
作业指导书目录
序号
文件名称
文件编号
1 垂直电梯（含曳引式杂物电梯）安装工艺流程图 ZY-AZGY-CZZW
2 自动扶梯自动人行道安装工艺流程图
ZY-AZGY-FT
3 液压电梯安装工艺流程图
ZY-AZGY-YYT
4 货物运抵通知书
开工日期：
施 工 长：
项目施工班长：
施工人员共；
人
资格审查：（审查完每一相关项，在方框内打√）
□ 持有效安装特种作业证的人员有
人；
□ 无有效安装特种作业证的人员，须办理工地实习证，
持实习证的有
人；
□ 持电焊证的为：
□ 持电工证的为：
□ 持起重证的为：
工作确认：（每确认完一项在方框内打√）
□ 工地安全检查号 □ 安点
□ 项目概况介绍 □ 员工的安全工作划分及职责 □ 地盘及周围环境介绍 □ 工地安全注意事项 □ 工地安全管理基本要求及安全技术交底 □ 操作前安全检查项目 □ 个人安全防护用品配备和使用 □ 如何使用安全兜带、下坠防止器及安全绳 □ 意外情况处理和紧急措施 □ 地盘主管或联络人姓名及电话 □ 其它（请注明）：
