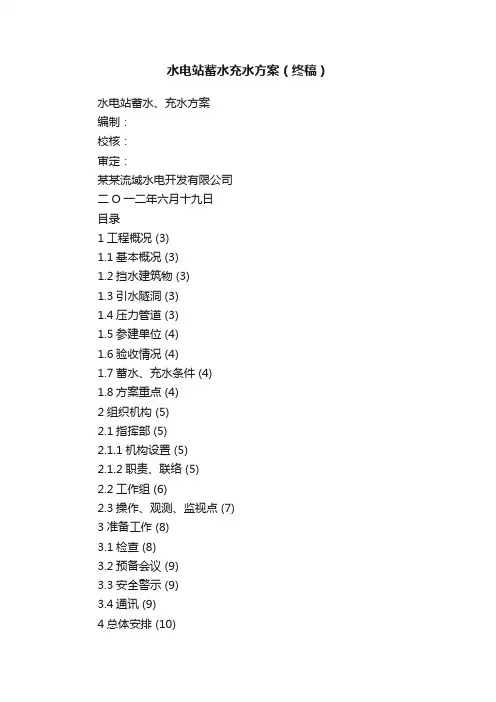

水电站蓄水充水方案 (终稿)

水电站蓄水、充水方案

编制：

校核：

审定：

某某流域水电开发有限公司

二O一二年六月十九日

目录

1工程概况 (3)

1.1基本概况 (3)

1.2挡水建筑物 (3)

1.3引水隧洞 (3)

1.4压力管道 (3)

1.5参建单位 (4)

1.6验收情况 (4)

1.7蓄水、充水条件 (4)

1.8方案重点 (4)

2组织机构 (5)

2.1指挥部 (5)

2.1.1机构设置 (5)

2.1.2职责、联络 (5)

2.2工作组 (6)

2.3操作、观测、监视点 (7)

3准备工作 (8)

3.1检查 (8)

3.2预备会议 (9)

3.3安全警示 (9)

3.4通讯 (9)

4总体安排 (10)

4.1程序 (10)

4.1.1检查 (10)

4.1.2蓄水 (10)

4.1.3充水 (11)

4.1.4放空 (11)

4.2技术要求 (12)

4.2.1蓄水 (12)

4.2.2充水 (12)

4.2.3隧洞放空检查 (13)

4.2.4监测、监视 (13)

5安全要求 (13)

5.1方针 (13)

5.2组织 (14)

5.3监视 (14)

5.4应急处置 (14)

5.4时间估算 (14)

1、工程概况

1.1 基本概况

某某水电站是某某流域水电站的第四级电站，工程位于云南省迪庆州香格里拉县东部的洛吉乡境内。水库正常蓄水位1910.50m，总库容46.87万m3 ，系日调节水库。本工程开发任务为发电，总装机容量为120MW。主体建筑物有混凝土溢流坝、泄水冲砂闸及消能建筑物、发电引水系统和电站厂房。

引水系统全长10543.6m，总容积125945.2m3。其中引水隧洞长9376m, ,衬砌洞径4.0m容积117822.3 m3；压力钢管长1116m,直径3.0m,容积8122.9m3。

1.2 挡水建筑物

某某水电站挡水建筑物从左到右依次为左岸非溢流坝段、溢流坝段、冲砂闸坝段和右岸刺墙段。上游布置有铺盖、取水槽和厂房引水隧洞进水塔及U形槽等，下游布置有消力池和海漫等。溢流坝段溢流前缘长63m，为WES堰，堰顶高程1910.5m。冲砂闸孔口尺寸5m ×4m，孔底高程1896.0m。

1.3 引水隧洞

引水隧洞工程总长9376.00m，洞径4.0m，纵向坡降i＝6‰，主要构筑物有塔式进水口、有压隧洞、阻抗式调压井和隧洞出口等。施工中设有0#、1# 、2#，中平洞和3#施工支洞，并在1#支洞、2#支洞均设检修进人孔。

1.4 压力管道

引水压力管道钢管总长1116.0m,洞径3.0m。钢管由上平段、上竖井段、中平洞段、下竖井段、下平段四部分组成。钢管（衬）采用Q345C、Q390C二种钢材，主管直径为3.0m，支管直径为1.2m。钢管壁厚度依次为12 mm、16 mm、20mm、28mm、32mm、36mm（部分为Q390C）、40mm（Q390C）。压力钢管总工程量为2783.29T,其中Q390C钢工程量为752.29T。

1.5 参建单位

建设单位：浙江瓯能集团香格里拉县某某流域水电开发有限公司

设计单位：长江勘测规划设计研究有限责任公司

监理单位：葛洲坝工程监理有限公司

大坝土建施工单位：葛洲坝集团第六工程有限公司

隧洞土建第一I标段施工单位：中铁十四局

隧洞土建第二II标段施工单位：武警水电三总队安蓉建设总公司

厂房、压力管道土建及金结施工单位：葛洲坝集团第二工程有限公司机电安装工程施工单位：葛洲坝集团机电建设有限公司

1.6 验收情况

某某水电站大坝工程、引水隧道工程、压力管道工程三个单位工程于2012年6月20日通过验收，2012年6月25日通过水库下闸蓄水阶段验收，厂房、开关站进入收尾调试阶段。

1.7 蓄水、充水条件

影响蓄水、充水的遗留问题处理完成，球阀安装、调（测）试工作完成，机组具备充水、启动条件。在此基础上，为机组尽早启动、发电创造有利条件，应及早进行蓄水、充水工作。

1.8 方案重点

本方案重点考虑在蓄水、充水过程中的安全操作，对建筑物在运行期间的质量、安全性能的检查、监测及有关数据资料的积累，确保建筑物安全，同时考虑蓄水期间对上下游居民安全的影响。

2、组织机构

2.1 指挥部

2.1.1 机构设置

成立蓄水、充水指挥部，总指挥、副总指挥由业主领导担任，指挥由业主有关领导、总监、各施工单位项目经理担任，指挥部下设大坝金结组、大坝土建组、隧洞I组、隧洞II组、厂房机电组、厂房土建组、后勤组和应急处理组六个工作组。六个工作组共负责15个操作、观测、监视点，由相关专业人员组成。

2.1.2 职责、联络

指挥部组织机构人员构成、职责、联系方式见下表：

指挥部人员配备表

职务负责人姓名组成人员单位职责联系电话

总指挥

副总指挥

指挥

指挥

指挥

指挥

指挥

指挥

指挥

指挥

指挥

指挥

指挥

指挥

2.2 工作组

各工作组的人员配置、职责、联系电话见下表：

工作组人员配备表

工作组成员单位人数职责联系电话

大坝金结

组

大坝及库

区土建组

隧洞组

厂房机电

组

压力管

道、厂房

土建组

后勤组

应急处理

组

2.3操作、观测、监视点

各工作组负责人及成员对各自负责的工作面进行定点观察巡视检查，各操作、观测、监视点安排固定人员进行操作、观测、监视、工作。固定人员由施工单位和运行人员组成，具体操作、观测、监视、检查均由施工单位人员负责，运行单位参与。各观测、监视点出现异常情况，负责人员要即使将情况汇报给组长，再由组长汇报给总指挥，遇特殊紧急情况直接汇报给总指挥。

各操作、观测、监视点工作人员配备、工作内容及联系电话表监测（视）点单位姓名联系电话操作、观测、监测内容

大坝

金结

组

1 大坝金结

大坝土建组2

建筑物观

察

3 大坝位移

4 大坝渗压

厂房隧洞组

5 0＃洞

6 1＃洞

7 2＃洞

8 3＃洞

9 调压井

10 球阀

11

厂房土建

点

（注：由于蓄水、充水时间较长，各组要做好倒班安排。）

3、准备工作

3.1 检查

3.1.1蓄水前指挥部组织对库区、大坝挡水建筑物、冲砂闸、进水口建筑物及启闭机、闸门、生态管、坝区电源（含备用电源）、配电设备、引水隧洞、隧洞进人孔、调压井、压力钢管、钢管进人孔、球阀及机组设备、尾水出水进行一次全面检查，检查所有项目是不是完善，是否具备蓄水充水条件，发现问题及时处理。

3.1.2所有建筑物及设备具备条件后，对进水口闸门、进人孔（包

括隧洞1#，2#支洞进人孔和压力管道进人孔）、大坝生态管从大坝到厂房方向依次进行封闭，并检查密封性。检查进人孔材料的完整性和完好性。此项工作由指挥部统一安排，由金结、机电施工单位负责实施。冲砂工作、检修两道闸门始终保持全开状态，仅检查完好性。3.2 召开预备会议

蓄水前召开两次专题会议。第一次会议在蓄水前至少2天进行，会议全面部署下闸蓄水、充水工作。落实人员、明确职责、提出要求、技术交底。会后各组长督促落实相关工作。第二次会议在蓄水工作开始前一天进行，会议听取各工作组各项准备工作落实情况，确定下闸蓄水具体时间。

3.3 安全警示

在大坝上、下游设置安全警示公告。

3.4 通讯

各级指挥人员、工作组成员、监测监视点工作人员检查移动电话通讯完好，后勤组检查车辆状况良好、道路畅通。

4、总体安排

4.1 程序

4.1.1 检查

①总指挥下达检查指令，各观察点进行检查。

②坝区组检查坝区永久电源完好，所有启闭设备、闸门工作正常，进水口闸门密封良好；隧洞组检查隧洞进人孔封堵完好；压力管道组检查压力钢管进人孔封闭完好；厂房组检查球阀关闭完好，尾水出水

具备条件。

③各组组长向总指挥汇报检查情况，如有未完善的，进行完善，具备条件后再次向总指挥汇报。

4.1.2蓄水

①总指挥下达下闸指令（首先要关闭进水囗闸门，并检查闸门关闭是否满足要求）→②开启生态管到全开状态③冲砂闸下闸→④大坝堰顶过流→⑤关闭冲砂闸工作闸门到一定位置→⑥检查生态管及闸阀、检查大坝冲砂闸门和进水口闸门工况，检查大坝和进水口建筑物、下游及库区的情况

检查生态管及闸阀步骤：①关闭生态管工作阀，检查工作阀密封性→②开启生态管工作阀→③关闭生态管检修阀，检查检修阀密封性→④开启生态管到全开状态）

检查大坝冲砂闸门工况步骤：工作闸门已经处于关闭状态，检查其密封性→关闭检修闸门，开启工作闸门到全开，检查检修闸门密封性→关闭工作闸门，开启检修闸门到全开状态

进水口闸门工况检查是观察进水口闸门是否密封良好，如果出现较大漏水应立即停止蓄水工作，进行闸门检修。进水口闸门漏水观察应在从开始蓄水就进行。

4.1.3 充水

①总指挥下达下闸指令→②关闭进人孔、检查密封性（同时开始厂房球阀处的观察）→③进水口闸门调整初始开启度→④冲砂闸下闸→⑤水库水位到达生态管的高程（1905.5m)→⑥关闭冲砂闸工作闸门

→⑦隧洞充满后，调整进水口闸门开启度至全开→⑧溢流坝溢流→⑨关闭冲砂闸工作闸门→⑩隧洞充满水、水库蓄满水，静态保持24小时

4.1.4 放空

充水过程中出现不适合充水的情况，立即放下进水口检修闸门，球阀放空阀开启放水。

隧洞充满水、水库蓄满水，静态保持24小时后，隧洞放空检查。放空时先关闭进水口检修闸门，再开启球阀放空阀。隧洞放空完后进入隧洞检查，有问题进行处理，无问题进行二次充水。

充水过程中生态管始终处于全开启状态。

蓄水、充水、放空过程中从大坝到厂房所有的观测、监测点均进行不间断观察、监测。

4.2 技术要求

4.2.1 蓄水

蓄水过程考虑下游生态用水需要，应控制下闸速度至水库水位到达生态管的高程（1905.5m)后方可关闭。控制流量应以泄流量加区域径流量满足下游用水量为宜。

蓄水一次进行，蓄水过程中注意检查挡水建筑物的运行工况，包括上、下游挡墙、大坝、进水闸段、闸门、启闭设备等。做好大坝渗透和位移观测工作并做好记录（记录按规范规定格式填写）。

蓄水与引水系统充水同步进行。用冲砂闸门控制水库水位，充水过程始终保持库区水位低于1901.0m左右（即高于进水口底板4m），

在隧洞充满水后再降低闸门，直至溢流坝溢流后完全关闭闸门。

4.2.2 充水

进水口闸门控制分两个阶段控制。第一阶段，蓄水前开启2cm，控制流量0.1m3/秒以内，充水初期要严密监视球阀、压力钢管的运行情况，通过压力表监视充水速度、压力变化情况，按有关要求做好记录，充水开始6小时后，关闭进水口闸门，待压力钢管水压稳定后再进行充水。

充水流量可通过闸门开启度控制，开启度可根据启闭机钢丝绳运行长度控制，通过计算可在钢丝绳上事前做好标记。当初期充水待压力钢管充满，水位高度达到调压井底部后，经检查确定安全无误后可适当加大充水流量，但应控制在0.3 m3/秒以内。

4.2.3 监测、监视

大坝工程设置有渗透观测和位移观测，此项工作由施工单位（葛洲坝六公司）负责实施，在蓄水前做好各项准备工作，在蓄水、充水和放空过程中，按有关要求做好观测、记录工作，发现异常情况要立即上报指挥部。

球阀前设有压力表，由施工单位（葛洲坝机电安装项目部）负责观测，充水前要做好球阀调试、压力表检测等准备工作，在充水过程中要安排专人进行检测并按有关要求做好记录（要求每半小时记录一次球阀压力表读数和压力表读数换算成水头每上升50米所需时间，记录从进人孔封闭开始进行，发现异常情况（如压力增大过快或过慢、渗漏）要立即上报指挥部。

隧洞充水完成后，将进水囗电源解除或闸门锁定位，对隧洞周边山体、各支洞口进行全面检查，检查情况要做好记录备查。

5、安全要求

5.1 方针

本工程下闸蓄水、充水要确保建筑物的安全，操作人员的人身安全和上、下游岸坡的稳定安全，所以必须坚持安全第一，预防为主的方针。

5.2 组织

在蓄水和充水过程中各参建单位要严格按指挥部统一部署，统一指挥，按组织机构配置各工作组、各观测、监视点人员。各专业人员要持证上岗，严格遵守操作规程。

5.3 监视

在蓄水、充水过程中，各参建单位按指挥部统一部署配备足够人员对枢纽全线进行监视，重点部位有：大坝、闸门、进水口、1#、2#支洞进人孔、球阀及大坝下游生态区、厂房。各工作区域的监视人员要坚守岗位、遵守纪律、认真负责，发现位移、渗漏等异常情况或其它安全隐患要立即向指挥部报告。

5.4 应急处置

在蓄水和充水过程中，如发现危急安全的异常情况，应立即停止可能造成危害的操作，指挥部立即做出处理决定，确保工程安全。

6 时间估算

根据充水流量及隧洞容量估算，压力钢管段充水时间约在22小

时左右，引水隧洞段充水时间约在110小时左右，放空时间约在140小时左右。
