变频调速技术概述与控制原理
变频器的工作原理与控制方式
变频器的工作原理与控制方式变频器（Variable Frequency Drive，缩写为VFD），又称为交流调速器（AC Drive），是一种用于调节交流电机转速的电子装置。
它通过改变输入电压的频率和幅值来控制电机的转速。
变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容，下面将详细介绍。
一、变频器的工作原理1.开关技术变频器利用开关电子器件（如晶体管、IGBT等）来实现对输入电源的开关控制。
通过不断开关电路，形成等效于几十千赫兹至几千千赫兹的高频方波，从而形成理想的正弦波输出。
2.PWM调制技术PWM（Pulse Width Modulation）调制技术是指通过改变开关装置的导通时间和关断时间，以一定占空比形式控制开关管工作的方式。
在变频器中，PWM技术可以实现加减压、变频和控制电机的转速。
3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。
在工作过程中，通过改变开关器件导通时间和关断时间，将输入电压的频率调节到所需的频率范围，实现对电机转速的精准控制。
二、变频器的控制方式1.V/f控制方式V/f控制方式（Voltage/frequency ratio control）是一种常用的变频器控制方式。
它通过传感器检测电机当前的转速，并根据转速信号和预设的转速曲线进行比较，计算所需输出频率，并根据预设的V/f比值进行控制，实现对电机速度的调节。
2.向量控制方式向量控制方式（Vector Control）又称矢量控制方式，是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩和位置等信息，并根据这些信息进行精确计算和控制，实现对电机速度、转矩和位置等的准确控制。
3.矢量控制方式矢量控制方式（Direct Torque Control，缩写为DTC）是一种高性能的变频器控制方式。
它通过传感器检测电机当前的转速、转矩等信息，并根据转速、转矩的变化率进行预测和计算，在每个采样周期内调节电机的转速和转矩，实现对电机的精确控制。
《变频调速系统》课件
03
变频调速系统的控制策略
转矩控制
01
转矩控制是通过控制电机的输出转矩来满足系统的转矩需求。
02
在转矩控制中，电机的转速和转矩是独立控制的，可以根据负
载的需求精确地调整转矩。
转矩控制广泛应用于需要精确转矩控制的场合，如电梯、起重
03
机等。
速度控制
1
速度控制是通过控制电机的输出转速来满足系统 的速度需求。
群控管理
在多台电梯并存的场合，变频调速系统可以实现群控管理 ，根据乘客需求和电梯运行状态，智能调度和控制多台电 梯的运行，提高电梯的使用效率。
05
变频调速系统的维护与保养
日常维护与保养
01
02
03
每日检查
检查变频器是否有异常声 音、异常气味、过热等现 象。
清洁保养
定期清洁变频器的外壳和 散热风扇，保持其良好的 散热性能。
电力能源
用于风力发电、水力发 电等可再生能源设备的
控制和调节。
交通运输
应用于地铁、动车、船 舶和飞机等交通工具的
驱动和控制。
空调和制冷
变频空调和制冷设备能 够实现节能降耗，提高
舒适度。
变频调速系统的优缺点
节能降耗
根据实际需求调节电机速度，减少能源浪费。
精确控制
可以实现高精度的速度和位置控制。
变频调速系统的优缺点
定期检查与保养
定期检查
每季度或半年对变频器进行一次全面检查，包括 所有接线、元件、散热系统等。
保养内容
根据检查结果，对变频器进行必要的保养，如更 换元件、清洗散热系统等。
注意事项
在保养过程中，应遵循安全操作规程，确保人员 和设备安全。
06
变频控制原理
变频控制原理1. 引言变频控制是一种通过改变电机的供电频率来控制电机运行速度的技术。
它在工业自动化、能源节约和电机控制等领域有着广泛的应用。
本文将详细介绍与变频控制原理相关的基本原理，包括变频器的工作原理、电机的特性和调速方法等。
2. 变频器的工作原理变频器是实现变频控制的关键设备，它通过改变输入电源的频率和电压来控制电机的转速。
变频器由整流器、滤波器、逆变器和控制电路等组成。
整流器将交流电源转换为直流电源，滤波器用于平滑输出电压。
逆变器将直流电源转换为可调的交流电源，其输出频率和电压可以根据控制信号进行调节。
控制电路用于接收来自外部的控制信号，并将其转化为逆变器的控制信号。
变频器的工作原理可以简单地描述为：变频器接收来自外部的控制信号，经过控制电路的处理后，将其转化为逆变器的控制信号。
逆变器将直流电源转换为可调的交流电源，输出给电机。
通过改变逆变器的输出频率和电压，可以实现对电机转速的精确控制。
3. 电机的特性在理解变频控制原理之前，有必要了解电机的特性。
电机的运行速度与输入电压和负载有关。
通常情况下，电机的转速与输入电压成正比，并且在额定负载下，它们之间存在一个线性的关系。
电机的转矩与输入电压的平方成正比，并且在额定负载下，它们之间存在一个线性的关系。
当负载增加时，电机的转矩也会增加，但转速会下降。
这是因为在负载增加的情况下，电机需要提供更多的转矩来克服负载的阻力。
电机的效率与输出功率和输入功率之间的比值有关。
电机的效率越高，输出功率越大，输入功率越小。
在实际应用中，为了提高电机的效率和节约能源，需要对电机的转速进行精确控制。
4. 变频控制原理变频控制原理是基于电机的特性进行设计的。
通过改变电机的供电频率和电压，可以精确控制电机的转速和转矩。
变频器通过改变逆变器的输出频率和电压来实现对电机的控制。
在变频控制中，可以根据需要选择不同的调速方法。
常用的调速方法有电压调制方式、频率调制方式和矢量控制方式。

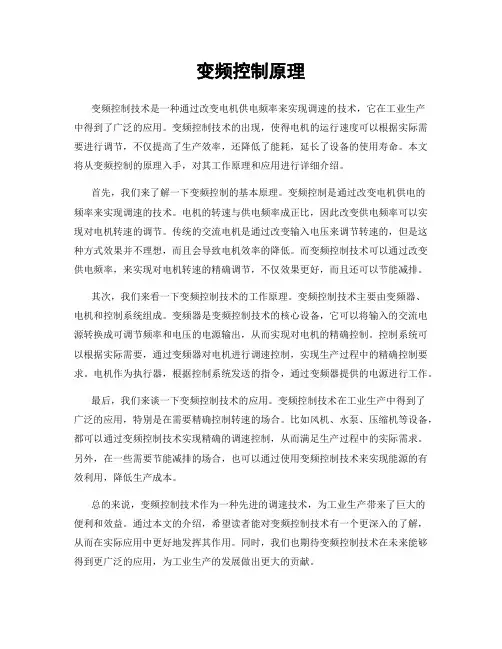

变频控制原理
变频控制原理变频控制技术是一种通过改变电机供电频率来实现调速的技术，它在工业生产中得到了广泛的应用。
变频控制技术的出现，使得电机的运行速度可以根据实际需要进行调节，不仅提高了生产效率，还降低了能耗，延长了设备的使用寿命。
本文将从变频控制的原理入手，对其工作原理和应用进行详细介绍。
首先，我们来了解一下变频控制的基本原理。
变频控制是通过改变电机供电的频率来实现调速的技术。
电机的转速与供电频率成正比，因此改变供电频率可以实现对电机转速的调节。
传统的交流电机是通过改变输入电压来调节转速的，但是这种方式效果并不理想，而且会导致电机效率的降低。
而变频控制技术可以通过改变供电频率，来实现对电机转速的精确调节，不仅效果更好，而且还可以节能减排。
其次，我们来看一下变频控制技术的工作原理。
变频控制技术主要由变频器、电机和控制系统组成。
变频器是变频控制技术的核心设备，它可以将输入的交流电源转换成可调节频率和电压的电源输出，从而实现对电机的精确控制。
控制系统可以根据实际需要，通过变频器对电机进行调速控制，实现生产过程中的精确控制要求。
电机作为执行器，根据控制系统发送的指令，通过变频器提供的电源进行工作。
最后，我们来谈一下变频控制技术的应用。
变频控制技术在工业生产中得到了广泛的应用，特别是在需要精确控制转速的场合。
比如风机、水泵、压缩机等设备，都可以通过变频控制技术实现精确的调速控制，从而满足生产过程中的实际需求。
另外，在一些需要节能减排的场合，也可以通过使用变频控制技术来实现能源的有效利用，降低生产成本。
总的来说，变频控制技术作为一种先进的调速技术，为工业生产带来了巨大的便利和效益。
通过本文的介绍，希望读者能对变频控制技术有一个更深入的了解，从而在实际应用中更好地发挥其作用。
同时，我们也期待变频控制技术在未来能够得到更广泛的应用，为工业生产的发展做出更大的贡献。

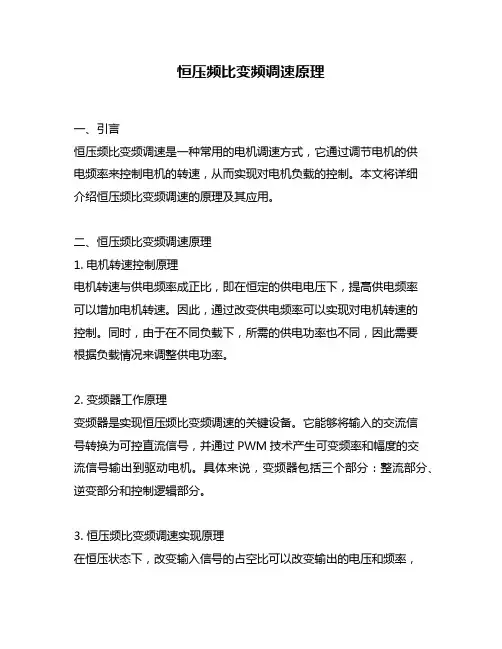

恒压频比变频调速原理
恒压频比变频调速原理一、引言恒压频比变频调速是一种常用的电机调速方式，它通过调节电机的供电频率来控制电机的转速，从而实现对电机负载的控制。
本文将详细介绍恒压频比变频调速的原理及其应用。
二、恒压频比变频调速原理1. 电机转速控制原理电机转速与供电频率成正比，即在恒定的供电电压下，提高供电频率可以增加电机转速。
因此，通过改变供电频率可以实现对电机转速的控制。
同时，由于在不同负载下，所需的供电功率也不同，因此需要根据负载情况来调整供电功率。
2. 变频器工作原理变频器是实现恒压频比变频调速的关键设备。
它能够将输入的交流信号转换为可控直流信号，并通过PWM技术产生可变频率和幅度的交流信号输出到驱动电机。
具体来说，变频器包括三个部分：整流部分、逆变部分和控制逻辑部分。
3. 恒压频比变频调速实现原理在恒压状态下，改变输入信号的占空比可以改变输出的电压和频率，从而实现对电机转速的控制。
具体来说，变频器通过调整PWM波的占空比来控制输出电压和频率，从而实现对电机转速的调节。
同时，为了保证稳定性和效率，需要根据负载情况来调整输出功率。
三、恒压频比变频调速应用1. 工业生产恒压频比变频调速广泛应用于各种工业生产中，如风机、水泵、空气压缩机等设备。
它可以提高设备的效率和精度，并减少能源消耗和维护成本。
2. 家庭电器恒压频比变频调速也被应用于家庭电器中，如洗衣机、冰箱等。
它可以提高家电的使用寿命和节能效果，并带来更好的用户体验。
3. 新能源领域在新能源领域中，恒压频比变频调速也有广泛应用。
例如，在光伏发电系统中，可以通过恒压频比变频调速技术来控制光伏阵列输出功率，并优化系统效率。
四、总结恒压频比变频调速是一种常见的电机调速方式，它通过调节电机的供电频率来控制电机的转速，从而实现对电机负载的控制。
变频器是实现恒压频比变频调速的关键设备，它能够将输入的交流信号转换为可控直流信号，并通过PWM技术产生可变频率和幅度的交流信号输出到驱动电机。
变频调速技术实验
实验测量仪器
电参数测量仪：用于测量实验过程中的电压、电 流、频率等电参数。
数据采集与分析系统：用于实时采集实验数据， 并进行数据分析与处理，以便对实验结果进行定 量评估。
转速测量仪：用于测量电动机的转速，以评估变 频调速系统的性能。
这些设备在变频调速技术实验中起着关键作用。 通过合理的选择与配置，能够搭建出高效的变频 调速实验系统，从而深入研究变频调速技术的性 能与特点。
实验步骤
实验设备与材料：功率计、变频器、电机、负载装置等。
1. 在不同负载和转速条件下，测量变频调速系统的输入功率和输 出功率。
实验数据分析：根据实验数据绘制效率曲线，分析负载、 转速等因素对变频调速系统效率的影响。
04
变频调速技术实验数据分析与结论
实验数据分析
数据收集
在实验过程中，我们收集了大量
03
04
2. 采用测速仪等仪器，测量电机在不同转速下的输出功 率、转矩等性能参数。
3. 分析实验数据，评价变频调速性能。
05
06
实验注意事项：确保测量仪器的精度，避免误差的产生 。
实验三：变频调速系统的效率实验
实验目标：通过实验测定变频调速系统的效率，了解变频调 速系统的能耗情况。
2. 计算变频调速系统的效率，并分析其变化规律。
变频调速技术实验
汇报人：文小库
2023-11-16
CONTENTS
• 变频调速技术概述 • 变频调速技术实验设备 • 变频调速技术实验内容 • 变频调速技术实验数据分析与结
论
01
变频调速技术概述
变频调速技术定义
• 变频调速技术：是一种通过改变电机供电频率来实现电机 速度调节的技术。
变频调速技术原理
变频变压调速原理
变频变压调速原理
变频变压调速原理是通过变频器改变电源的频率，从而改变电动机的转速，实现调速的一种技术。
其基本原理如下：
1. 变频器工作原理：变频器是一种能够改变电源频率的电子设备，它接收固定频率的输入电源，通过内部的电子元件将输入电源的频率进行调整，输出变频的电源给电动机驱动。
2. 变压器工作原理：电机直接接在变压器的二次侧，变频器通过改变变压器的高压侧电压来实现对电机的调速。
变频器控制电压的大小，同时电流也会相应改变，可以实现电机的加速、减速以及定速的调节。
3. 调速实现原理：通过调整电源的输出频率和电压来改变电动机的速度。
当输入频率增加时，电动机的转速也会随之增加；相反，频率降低时，电机的转速也会减慢。
同时，调整输出电压的大小也能改变电机的转速。
4. 控制方式：变频器可以通过开环控制和闭环控制两种方式实现调速。
开环控制是指变频器直接根据设定的频率输出电源，不对电机的实际转速进行监控和反馈；闭环控制则需要通过传感器获取电机实际的转速，并反馈给变频器，使其能够实时调整输出频率和电压，实现精确的调速。
总结起来，变频变压调速原理通过改变电源的频率和电压来改变电动机的转速，从而实现对电机的调速控制。
这种调速方式
具有调节范围广、转矩大、效率高等优点，广泛应用于各种需要变速调节的场合。
变频调速原理
变频调速原理1变频调速原理变频调速是指把电动机的输出频率发生变化以改变电动机的转速，以达到调节所需转速的方法。
它是一种比较先进的电力传动方式，它的优点是可以轻松地实现对电机的转速或功率的控制，广泛应用于机械设备中。
首先，变频调速可以通过降低电机的频率来降低它的转速，同时具有保护功能，能够提高设备的运行效率。
另外，在变频调速时该设备的噪声也比传统调速方式低，能够更有效地满足现代工业噪声控制要求。
另外，变频调速采用新技术进行控制，通常使用微处理器来实现系统的自动控制，使系统的稳定性更加可靠。
因而变频调速可以实现精确的控制，减少过电荷所带来的损耗，并能够更好地满足用户的需求。
总而言之，变频调速作为一种新兴的调速技术，具有可靠、稳定、精确以及低噪声等优点，用它来控制电机的转速，不仅提高了设备的效率，而且有效地满足了各种电机调速技术的要求，受到了广大用户的欢迎。
2基本原理变频调速系统的基本原理是通过控制驱动器的变化，控制电机调节输出的频率来改变电机的转速。
它由用于控制驱动器的模拟信号源和微处理器、模拟-数字转换器、变频器和负载（电机）等构成。
变频器通过改变驱动电机的输入频率，以及相应地改变电机的输出频率和转速，从而达到调节电机的转速的目的。
首先，由传感器监测电机的转速，并将检测的信号输入微处理器，由微处理器控制变频器通过变压器改变电压，使电机输出的转速满足要求。
另外，模拟信号源提供的信号可以是波形信号，也可以是码制信号；模拟-数字转换器可以将模拟信号转换成数字信号，从而实现微处理器对变频器的控制。
变频调速系统为节能、安全和质量提供了许多好处，它可以满足要求，有效地减少电能损耗，降低空调、暖气的负荷，有助于长期稳定的发电，并可以保证机械设备的安全。
变频调速的基本原理
变频调速的基本原理变频调速是一种电机调速的方法，通过改变电机的输入频率来实现电机的转速调节。
基本原理是通过变频器将来自电源的固定频率交流电转换成可调频率的交流电供给电机，从而改变电机的转速。
变频调速的基本原理可以简单理解为：变频器将交流电转换为直流电，然后再将直流电通过逆变器转换为可调频率的交流电。
在这个过程中，变频器通过控制逆变器的输出频率，实现对电机转速的调节。
具体来说，变频器首先对输入的交流电进行整流，将其转换为直流电。
然后，通过一个中间电路，将直流电转换为可调频率的交流电。
最后，通过控制逆变器的开关管的开关状态和频率，调节输出的交流电频率和电压，从而实现对电机转速的控制。
变频调速的优点在于它能够实现电机的平稳启动和停止，提高电机的运行效率，减少电机的能耗。
同时，变频调速还具有较大的转矩范围，适应性强，可以满足不同负载条件下的转速要求。
变频调速技术在工业生产中得到了广泛应用。
在风机、水泵、压缩机等设备中，通过变频调速可以实现对风量、流量、压力等参数的精确控制，提高设备的运行效率，降低能耗。
在电梯、升降机等设备中，变频调速可以实现平稳起停，提高运行的舒适性和安全性。
在机床、纺织机械等设备中，变频调速可以实现对工件的精确加工，提高生产效率和产品质量。
除了工业应用外，变频调速技术在家电领域也得到了广泛应用。
如空调、洗衣机、电冰箱等家电产品，通过变频调速可以实现对制冷、洗涤、运转等功能的精确控制，提高产品的性能和使用体验。
需要注意的是，变频调速技术在应用过程中也存在一些问题。
例如，变频器本身会产生一定的电磁干扰，对其他设备的正常运行造成影响。
此外，变频器的选型和安装也需要考虑电机的负载特性和工作环境等因素，以确保系统的稳定和可靠运行。
变频调速技术通过改变电机的输入频率来实现电机的转速调节，具有广泛的应用前景和重要的实际意义。
随着科技的发展和创新的推动，相信变频调速技术将会在更多领域得到应用，并为工业生产和生活带来更多的便利和效益。
变频器调速原理及调速方法
变频器调速原理及调速方法随着科技的发展和工业的进步，电机的调速需求也越来越高。
变频器作为一种调速装置，被广泛应用于各个领域。
本文将介绍变频器的调速原理以及常用的调速方法。
一、变频器调速原理变频器是一种能够将电源频率转换为可调的电机运行频率的装置。
其主要由整流器、滤波器、逆变器和控制电路组成。
1. 整流器与滤波器：变频器将交流电源转换为直流电源，通过整流器和滤波器将输入的交流电平稳化。
2. 逆变器：逆变器的作用是将直流电压转换为可调的交流电压，用于驱动电机。
逆变器通过控制开关管的开关时间和方式，改变输出电压的频率和幅值，实现电机的调速。
3. 控制电路：控制电路负责监测电机的运行状态和用户的操作指令，通过控制逆变器的工作方式，实现电机的调速。
二、常用的变频器调速方法变频器调速方法多种多样，根据不同的需求和应用场景可以选择不同的方法。
1. 扭矩控制调速：在某些场合需要保持恒定的扭矩输出，可以采用扭矩控制调速方法。
通过改变变频器的输出频率和电压，使得电机的转矩在一定范围内保持恒定。
2. 电压/频率调速：这是最常用的一种调速方法。
通过改变变频器的输出电压和频率，控制电机的转速。
一般情况下，输出电压和频率成正比，通过改变其数值可以实现电机的加速和减速控制。
3. 矢量控制调速：矢量控制调速是一种相对高级的调速方法，它通过对电机的转子位置和速度进行测量和控制，实现对电机的精确调速和定位控制。
矢量控制调速精度较高，适用于对转速要求严格的场合。
4. 模糊控制调速：模糊控制调速是一种基于模糊逻辑的调速方法，它可以根据实际运行状态和用户需求进行实时调整，能够适应不同的工况和负载变化。
5. PLC控制调速：在一些需要自动化控制的场合，可以采用PLC（可编程控制器）控制变频器进行调速。
通过编写PLC程序，实现对变频器的控制和调节。
三、总结变频器调速原理是将电源频率转换为可调的电机运行频率，通过改变输出频率和电压来控制电机的转速。
空压机中的变频调速技术
空压机中的变频调速技术1. 引言空压机是工业生产中常见的设备，其主要功能是将气体压缩至一定压力，以便储存和输送。
随着工业自动化程度的不断提高，对空压机的性能和效率要求也越来越高。
变频调速技术作为一种先进的电机调速技术，已经广泛应用于空压机领域，显著提高了空压机的运行效率和稳定性。
2. 变频调速技术概述2.1 定义变频调速技术是通过改变电机供电频率来调节电机转速的一种技术。
通过变频器实现电机的电源频率转换，从而实现对电机转速的精确控制。
2.2 工作原理当电源的频率发生变化时，电机的同步转速也会随之变化。
通过控制变频器输出频率，可以实现对电机转速的实时调节。
由于电机转速与供电频率成正比，因此变频调速技术可以实现无级调速。
3. 变频调速在空压机中的应用3.1 提高能效通过变频调速技术，空压机电机可以在不同的工况下运行在最佳效率点，有效减少能源消耗。
当空压机所需的压力达到设定值时，变频器会根据实际需求调节电机转速，避免过载运行。
3.2 提高启动性能变频调速技术可以减少空压机启动时的电流冲击，避免对电网和空压机本身造成损害。
启动过程中，电机从低频率开始逐步加速至设定频率，有效提高了启动性能和系统的稳定性。
3.3 实现软停车变频调速技术可以使空压机在停止前先减速至较低转速，再逐步完全停止。
这种软停车方式可以减少机械冲击，延长空压机及其部件的使用寿命。
3.4 改善控制精度变频调速技术可以实现对空压机转速的精确控制，使得压力控制更加精准。
这对于保证产品质量、减少能耗具有重要意义。
4. 变频调速技术的优缺点分析4.1 优点- 提高能效，节约能源；- 提高启动性能，减少启动电流冲击；- 实现软停车，减少机械冲击；- 改善控制精度，提高系统稳定性；- 提高设备灵活性和适应性。
4.2 缺点- 变频器成本较高；- 系统复杂性增加；- 对维护和技术要求较高。
5. 结论变频调速技术在空压机中的应用，显著提高了空压机的性能和效率，有助于实现节能减排和工业自动化。
变频调速技术及应用
变频调速技术及应用电子与电气工程是现代科技的重要领域之一，涵盖了广泛的技术和应用。
其中，变频调速技术作为电气工程的重要分支，对于提高能源利用效率和实现自动化控制具有重要意义。
本文将对变频调速技术及其应用进行探讨。
一、变频调速技术的原理变频调速技术是通过改变电机的供电频率来实现对电机转速的调节。
其基本原理是通过将交流电转换为直流电，再经过逆变器将直流电转换为可调频的交流电，从而实现对电机转速的控制。
变频器作为变频调速技术的核心设备，能够根据实际需求调整输出频率和电压，从而实现电机的高效运行。
二、变频调速技术的优势1. 节能高效：传统的电机调速方式往往通过改变电机的电压来实现，效率较低。
而变频调速技术通过调整电机的供电频率，使电机在不同负载下都能以最佳运行效率工作，从而实现能源的节约和提高电机的效率。
2. 精确控制：变频调速技术可以实现对电机转速的精确控制，能够满足不同工况下的要求，使得电机在不同负载下都能保持稳定的运行速度。
3. 起动平稳：传统的启动方式往往会对电机产生冲击，容易造成机械设备的损坏。
而变频调速技术可以实现电机的平稳启动，避免了冲击对设备的损坏。
三、变频调速技术的应用领域1. 工业制造：在工业制造领域，变频调速技术广泛应用于各种机械设备，如风机、水泵、压缩机等。
通过变频调速技术，可以实现对设备的精确控制，提高生产效率和产品质量。
2. 交通运输：在交通运输领域，变频调速技术被广泛应用于电动车辆、电动机车等交通工具。
通过变频调速技术，可以实现对电动车辆的高效控制，提高能源利用效率和行驶稳定性。
3. 新能源领域：随着新能源的发展，变频调速技术在风力发电、太阳能发电等领域也得到了广泛应用。
通过变频调速技术，可以实现对新能源发电设备的高效控制，提高能源转换效率。
总结：变频调速技术作为电气工程的重要分支，在工业制造、交通运输、新能源等领域都有着广泛的应用。
其通过改变电机的供电频率，实现对电机转速的调节，具有节能高效、精确控制、起动平稳等优势。
变频器调速原理简述
变频器调速原理简述变频器调速的原理主要是通过改变电源的频率来控制电机的转速。
以下是其详细原理简述：一、电机转速与频率的关系电机的转速与电源频率之间存在着紧密的关系，其公式为：（其中是电机转速，是电源频率，是电机的极对数）。
从这个公式可以看出，在电机的极对数不变的情况下，改变电源频率，就可以直接改变电机的转速。
二、变频器的基本构成及作用变频器主要由整流器、滤波器、逆变器和控制器等部分组成。
1.整流器：将交流电源转换为直流电源。
通常采用二极管整流电路，将输入的交流电变为直流电，为后续的逆变环节提供稳定的直流电压。
2.滤波器：对整流后的直流电压进行滤波，去除其中的脉动成分，使直流电压更加平滑稳定。
3.逆变器：将直流电转换为频率和电压均可调的交流电。
逆变器由多个功率开关器件（如 IGBT）组成，通过控制这些开关器件的导通和关断时间，可以改变输出交流电的频率和电压。
4.控制器：是变频器的核心部分，负责根据给定的速度指令和反馈信号，计算出所需的输出频率和电压，并控制逆变器的工作。
控制器通常采用微处理器或数字信号处理器（DSP），可以实现复杂的控制算法和功能。
三、调速过程1.给定速度指令：用户根据实际需求，通过操作面板、外部模拟信号或通信接口等方式给定电机的速度指令。
2.控制器计算：控制器接收到速度指令后，根据当前电机的实际转速反馈信号（通常通过编码器等传感器获得），采用特定的控制算法（如PID控制）计算出所需的输出频率和电压。
3.逆变器输出调整：控制器将计算得到的输出频率和电压信号发送给逆变器，控制逆变器中功率开关器件的导通和关断时间，从而改变输出交流电的频率和电压，使电机的转速逐渐接近给定的速度指令。
4.反馈调节：在电机运行过程中，编码器等传感器不断将电机的实际转速反馈给控制器，控制器根据反馈信号与给定速度指令之间的偏差，实时调整输出频率和电压，实现闭环控制，确保电机的转速稳定在给定值附近。
综上所述，变频器通过改变电源的频率来控制电机的转速，具有调速范围广、精度高、节能等优点，在工业生产和自动化控制等领域得到了广泛的应用。
变频调速原理及概述
变频调速原理及概述异步电机调速系统的种类很多，但是效率最高、性能最好、应用最广的是变频调速，它可以构成高动态性能的交流调速系统来取代直流调速系统，是交流调速的主要发展方向。
变频调速是以变频器向交流电机供电，并构成开环或闭环系统，从而实现对交流电机的宽范围内无极调速。
变频器可把固定电压、固定频率的交流电压变换为可调电压、可调频率的交流电。
在变换过程中。
没有直流环节的称为交-交变频器，有中间直流环节的称为交-直-交变频器。
由直流电变为交流电的变换器称为逆变器。
目前应用最广的是交-直-交变频器，通常由整流器、中间直流储能电路和逆变器三部分组成。
人们所说的交流调速传动，主要是指采用电子式电力变换器对交流电动机的变频调速传动，除变频以外的另外一些简单的调速方案，例如变极调速、定子调压调速、转差离合器调速等，由于其性能较差，终将会被变频调速所取代。
交流调速传动控制技术之所以发展的如此迅速，和如下一些关键性技术的突破性进展有关，它们是电力电子器件（包括半控型和全控型器件）的制造技术、基于电力电子电路的电力变换技术、交流电动机的矢量变换控制技术、直接转矩控制技术、PWM（Pulse Width Modulation）技术以及以微型计算机和大规模集成电路为基础的全数字化控制技术等。
变频器的发展：近二十年来，以功率晶体管GTR为逆变器功率元件、8位微处理器为控制核心、按压频比U/f控制原理实现异步机调速的变频器，在性能和品种上出现了巨大的技术进步。
其一，是所用的电力电子器件GTR以基本上为绝缘栅双极晶体管IGBT所替代，进而广泛采用性能更为完善的智能功率模块IPM，使得变频器的容量和电压等级不断地扩大和提高。
其二，是8位微处理器基本上为16位微处理器所替代，进而有采用功能更强的32位微处理器或双CPU，使得变频器的功能从单一的变频调速功能发展为含有逻辑和智能控制的综合功能。
其三，是在改善压频比控制性能的同时，推出能实现矢量控制和转矩直接控制的变频器，使得变频器不仅能实现调速，还可进行伺服控制。
变频器调速原理
变频器调速原理一、引言在电机控制领域，变频器是一种常用的设备，通过调节电机的供电频率和电压来控制电机的转速和转矩。
本文将介绍变频器调速的原理和相关技术。
二、变频器调速原理1. 变频器概述变频器是一种能够改变电源频率的电力变换设备，它将交流电源转换为可调频、可调幅的交流电源。
通过变频器可以改变电机的转速，并实现精确的控制。
2. 变频器调速原理变频器调速的原理是通过改变电机的供电频率来实现电机转速的调节。
具体来说，变频器从电网中采集电源电压，并经过整流、滤波、功率逆变等电路，将电源电压转换为高清晰度、低谐波的交流电源。
然后，变频器根据控制信号调节逆变器输出的频率和电压，进而控制电机的转速和转矩。
3. 变频器调速的优点与传统的调速方式相比，变频器调速有以下几个优点：- 调速范围广：变频器可以调节电机的转速范围相对较宽，满足不同工况下的要求。
- 调速精度高：变频器可以实现对电机转速的精确控制，提高生产效率和产品质量。
- 节能环保：变频器通过调节电机的转速，降低了能源的消耗，减少了对环境的污染。
4. 变频器调速的应用变频器调速广泛应用于工业控制和自动化领域，包括以下几个方面：- 电梯、风机、水泵等机械设备的调速控制。
- 制造业中对生产线的调速需求，实现生产过程的精确控制。
- 冷却系统、通风系统等设备的调速和节能控制。
三、总结变频器调速是一种常用的电机控制方法，通过改变电机的供电频率和电压来实现电机的转速和转矩调节。
变频器调速具有调速范围广、调速精度高、节能环保等优点，并广泛应用于工业控制和自动化领域。
随着科技的发展，变频器调速技术将不断完善和应用于更多领域中，为产业升级和能源节约做出贡献。
变频调速的原理及应用
变频调速的原理及应用变频调速是一种通过改变电机的输入电压和频率来实现电机转速调节的技术。
它利用可调变频器将电源的交流电通过整流、滤波、逆变等电路转换为直流电，然后经过可调变频器进行变频调节，最后再通过逆变器将调节后的直流电转换为交流电供给电机。
变频调速的原理主要包括四个部分：电源模块、整流滤波模块、逆变模块和控制模块。
电源模块将电网交流电转换为直流电供给整流滤波模块，整流滤波模块将直流电转换为稳定的直流电，逆变模块将直流电转换为交流电，并根据控制信号进行频率和电压的调节，控制模块对逆变模块进行控制，通过处理控制信号和反馈信号实现电机转速的控制。
变频调速技术具有以下几个主要的应用：1.工业生产控制：变频调速技术广泛应用于各种工业生产设备中，如风机、水泵、压缩机等。
通过改变电机的输入电压和频率，实现电机的转速调节，可以满足不同工况下的生产需求，提高生产效率和能源利用率。
2.交通运输领域：变频调速技术在交通运输领域的应用主要体现在电动车辆中。
通过调节电机的转速，实现电动车辆的加速、减速和定速巡航等功能，提高电动车辆的驾驶性能和行驶里程。
3.制冷空调领域：变频调速技术在制冷空调领域的应用主要体现在压缩机的调速上。
通过调节压缩机的转速，实现制冷系统的容量调节，可以根据室内温度和负荷变化进行动态调节，提高能源利用率和舒适度。
4.机器人和自动化设备：变频调速技术在机器人和自动化设备中的应用越来越广泛。
通过调节电机的转速和扭矩，实现机器人和自动化设备的精确操作和运动控制，提高生产效率和产品质量。
总之，变频调速技术通过改变电机的输入电压和频率，实现电机转速的调节，广泛应用于工业生产控制、交通运输、制冷空调、机器人和自动化设备等领域，提高设备性能和能源利用效率，促进工业和社会的可持续发展。
变频调速基本原理及控制原理
变频调速基本原理及控制原理1.基本原理：目前使用较多的是“交—直—交”变频，原理如图1所示，将50Hz交流整流为直流电Ud，再由三相逆变器将直流逆变为频率可调的三相交流供给鼠笼电机实现变频调速。
2.控制原理：变频调速装置主电路(见图2)由空气开关QF1，交流接触器KM1和变频器VF组成，由安装在配电柜面板上的转换开关SA，复位开关SB；或安装在现场防爆操作柱上启动按钮SB 和停止按钮SB2控制VF的运行：(1)启动VF时必须先合上QF1和QF2，使SA置于启动位置，KM1便带动电触点闭合，来电显示灯HL2亮；此时按下SB，也可以按下现场SB1使KA1带电触点闭合，VF投入运行同时运行指示灯HL3亮。
(2)需要停止VF时，按下SB2使KA1失电，VF停止运行，此时HL3灭；置SA于停止位置，KM1断开同时HL1亮表示停机。
(3)如果在运行过程中VF有故障FLA、FLC端口将短接，KA2带电，KM带电其触点断开，同时故障指示灯HL3亮并报警。
由于工艺条件复杂，实际运行过程中有多方面不确定因素，为安全其见，每台变频器均加有一旁路接触器KM2；如果KM1或VF发生故障时保证电机仍能变频运行。
变频调速实行闭环负反馈自动控制即由仪表装置供给变频器1V和CC端口4～20MA电信号，靠信号大小改变来控制VF频率高低变化达到调节电动机转速和输出功率的目的，使泵流量和实际工艺需求最佳匹配，实现仪表电气联合自动控制体系。
二、实际运用分析1.变频调速实行工艺过程控制，由于生产流程和工艺条件的复杂性；不通过实践有些问题不被人们认识，只有通过实践才能找出解决这此问题方法和途径。
在闭环控制回路中，变频器作用类似风开式调节阀，对于实用风关式调节阀控制回路需在变频器上设定最低下降频率，当仪表装置故障时变频器输出最低频率，保证电机运转，维持工艺流程最低安全量，不至于生产中断。
变频器下限频率设定必须通过实际测试，不能随意变动。
就拿P6101A 脱丙烷塔进料泵来说，当时调试时当仪表信号4AM时，变频器输出频率10Hz，此时根本达不到工艺需要流量，通过仪表、电气专业人员多测试设定4MA信号输出23Hz能达到最低安全量，故23Hz 便没定为法定下限参数，这样既可保证工艺安全运行又有27Hz的频率调节范围。
变压变频调速的基本原理
变压变频调速的基本原理变压变频调速技术是一种通过改变电机的供电电压和频率来实现电机转速调节的方法。
这种调速方法被广泛应用于工业生产领域，能够实现电机的平稳启动、精确调速和高效运行，同时还能够减少能耗和延长设备的使用寿命。
在本文中，将详细介绍变压变频调速技术的基本原理、工作过程和应用场景。
一、基本原理1.变压变频调速的基本原理是通过改变电机的供电电压和频率来实现电机的转速调节。
在传统的电机调速系统中，通常采用调压式或调频式的调速方式。
调压式调速是通过改变电机的供电电压来控制电机的转速，而调频式调速则是通过改变电机的供电频率来实现电机调速。
而变压变频调速技术则是将调压和调频两种方式结合起来，通过改变电机的供电电压和频率来实现电机的精确调速。
2.在变压变频调速系统中，通常会配备一台变频器，用来控制电机的供电电压和频率。
变频器是一种能够将输入电压和频率转换为可调的输出电压和频率的电子设备，通过改变变频器的输出参数来实现对电机的调速。
通常情况下，变频器会根据电机的实际运行状态和需要的转速来自动调整输出电压和频率，以确保电机能够稳定、精确地运行。
3.除了变频器外，变压变频调速系统还会配备一台变压器，用来控制电机的供电电压。
变压器是一种能够改变输入电压的变压装置，通过改变变压器的输出电压来实现对电机供电电压的调节。
在变压变频调速系统中，变压器通常会和变频器一起配合使用，通过同时调节电压和频率来实现对电机的精确调速。
二、工作过程1.变压变频调速系统的工作过程可以分为三个步骤：输入电压和频率转换、变频器控制和电机转速调节。
首先，当电机开始运行时，输入的电压和频率会经过变压器和变频器的处理，转换为可调的输出电压和频率。
然后，变频器会根据电机的实际运行状态和需要的转速来自动调整输出电压和频率，以确保电机能够稳定、精确地运行。
最后，电机会根据变频器的控制信号来调整自身的转速，实现电机的精确调速。
2.在变压变频调速系统中，变频器是起到关键作用的设备。
变频调速技术概述
• 牢固的EMC（电磁兼容性）设计；
• 控制信号的快速响应；
控制功能
• 线性v/f控制，并带有增强电机动态响应和 控制特性的磁通电流控制（FCC），多点 v/f控制； • 内置PID控制器； • 快速电流限制，防止运行中不应有的跳闸； • 具有15个固定频率，4个跳转频率，可编 程； • 集成RS485通讯接口，可选PROFIBUSDP通讯模块；
自动节能运行功能 瞬时停电重启动 电网电压自动稳压，保持输出稳定 操作面板标准内置可调电位器，面板可观测输入
功率
智能输入/输出端子可分配多种功能 内置PID功能及3线运行功能
日立 SJ100系列变频器
• 矢量型变频（0.2KW-7.5KW） 结构紧凑，体积小 ISPM专利技术，集成了驱动电机的功率器件和控 制电路元件 抗电磁干扰能力强 速度调节旋钮标准内置 电机参数自整定，具有两套电机参数 200%起动力矩 电网电压自动稳压，保持输出稳定 瞬时失电重起动
常见品牌简介
港澳台地区的品牌有普传、台安、台达、东元、 正频、宁茂、九德松益、爱德利等；国产的品牌有 康沃、安邦信、惠丰、森兰、阿尔法、时代、格立 特、海利、佳灵、富凌、英威腾等。欧美国家的产 品以性能先进、适应环境性强而著称；日本产品则 以外形小巧、功能多而闻名；港澳台地区的产品以 符合国情、功能简单实用而流行；国产变频器则以 大众化、功能简单、专用、价格低的优势而获得广 泛应用。
• 在电源消失或故障时具有"自动再起动"功能； • 灵活的斜坡函数发生器，带有起始段和结束段的 平滑特性； • 快速电流限制，防止运行中不应有的跳闸； • 具有3个固定频率，1个跳转频率，且可编程；
保护功能
· 过载能力为150％额定负载电流，持
变频调速的基本原理
变频器多段速度控制1．变频调速的原理异步电机的转速n可以表示为式中，n2为同步转速，Δn1为转差损失的转速，p为磁极对数，s为转差率，f为电源的频率。
可见，改变电源频率就可以改变同步转速和电机转速。
频率的下降会导致磁通的增加，造成磁路饱和，励磁电流增加，功率因数下降，铁心和线圈过热。
显然这是不允许的。
为此，要在降频的同时还要降压。
这就要求频率与电压协调控制。
此外，在许多场合，为了保持在调速时，电动机产生最大转矩不变，亦需要维持磁通不变，这亦由频率和电压协调控制来实现，故称为可变频率可变电压调速（VVVF），简称变频调速。
实现变频调速的装置称为变频器。
变频器一般由整流器、滤波器、驱动电路、保护电路以及控制器（MCU／DSP）等部分组成。
首先将单相或三相交流电源通过整流器并经电容滤波后，形成幅值基本固定的直流电压加在逆变器上，利用逆变器功率元件的通断控制，使逆变器输出端获得一定形状的矩形脉冲波形。
在这里，通过改变矩形脉冲的宽度控制其电压幅值；通过改变调制周期控制其输出频率，从而在逆变器上同时进行输出电压和频率的控制，而满足变频调速对U/f协调控制的要求。
PWM的优点是能消除或抑制低次谐波，使负载电机在近似正弦波的交变电压下运行，转矩脉冲小，调速范围宽。
2．电机调速的分类按变换的环节分类（1）交-直-交变频器，则是先把工频交流通过整流器变成直流，然后再把直流变换成频率电压可调的交流，又称间接式变频器，是目前广泛应用的通用型变频器。
（2）可分为交-交变频器，即将工频交流直接变换成频率电压可调的交流，又称直接式变频器按直流电源性质分类（1）电压型变频器电压型变频器特点是中间直流环节的储能元件采用大电容，负载的无功功率将由它来缓冲，直流电压比较平稳，直流电源内阻较小，相当于电压源，故称电压型变频器，常选用于负载电压变化较大的场合。
（2）电流型变频器电流型变频器特点是中间直流环节采用大电感作为储能环节，缓冲无功功率，即扼制电流的变化，使电压接近正弦波，由于该直流内阻较大，故称电流源型变频器（电流型）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• ⑴． V/F恒定控制
V/F恒定控制是在控制电动机的电源变化 的同时控制变频器的输出电压，并使二者之 比V/F恒定。从而使电动机的磁通基本保持恒 定。它主要应用于范围要要求不高的场合。 如风机、水泵的节能调速，它的突出优点是 可以进行电机的开环速度控制。
变频调速技术概述和控制原理
变频调速的控制原理
变频调速的主要元器件是变频器，异步 电动机调速传动时，变频器根据电动机的 特性对供电电压、电流、频率进行适当的 控制，不同的控制方式所得到的调速性能、 特性以及用途是不同的，按系统调速规律 来分，变频调速主要有恒压频比（v/f）控 制，转差频率控制，矢量控制和直接转矩 控制四种结构形式。
Vacon、DANFOSS（丹佛斯）、Lenze（伦茨）、
KEB（科比）、C.T.（统一）、欧陆、Moeller、
Schneider（施耐德）、SIEI（西威）等；日本产的
品牌有富士、三菱、安川、三肯、日立、松下、东
芝、明电、春日、东洋等；韩国生产的LG、三星、
现代等；
变频调速技术概述和控制原理
常见品牌简介
⑵ 转差频率控制 当气隙磁通不变时，异步电动机
的转矩近似和转差频率成正比，因 此，在恒磁通的条件下，通过控制 转差频率，就可以实现转矩控制的 目的，这就是转差频率控制的基本 思想。转差频率控制的PWM变频调 速系统原理图如下图所示，
变频调速技术概述和控制原理
转差频率控制的PWM变频调速系统原理图
变频调速技术概述和控制原理
⑶ 矢量控制
根据异步电动机的动态数学方程式，它 具有和直流电动机的动态方程式相同的形 式，因而如果选择合适的控制策略，异步 电动机应能得到和直流电动相类似的控制
性能，这就是矢量控制。
变频调速技术概述和控制原理
.直接磁场定向矢量控制原理图
变频调速技术概述和控制原理
矢量控制技术在变频调速中已获得广 泛应用，但它需要对电机参数进行正确 估算，如何提高参数的准确性是一直研 究的课题。
大众化、功能简单、专用、价格低的优势而获得广
泛应用。
变频调速技术概述和控制原理
1.德国西门子新型变频器
西门子公司推出两种新型号变频调速器G110 和G150, 该型号变频器作为西门子Sinamics家族 的成员，其特点是单相输入，且能广泛应用于 诸如水泵、风机等负载。西门子公司称这是目 前最安静和最轻巧的机型。G110单相变频器的 功率覆盖了0.12～3kW的范围，设计简单、低 成本，目前作为西门子Micromaster 4系列变频
器的补充部分， 变频调速技术概述和控制原理
G150比现有的Master Drive工程型变频器 使用更简单,容量范围75～800kW，这种变 频器提供了西门子传动固有的PROFIBUS接 口。据测试，在全功率运行下G150变频器 产生72dB水平的噪音，从而不需安装隔音 设施；西门子公司称，如果电力的主回路连 接部分是安装在集中式低压系统的话，空间 就能节省到原来的变频7调速0技％术概述左和控右制原理。
西门子MicroMaster440变频器
变频调速技术概述和控制原理
• -MicroMaster440是全新一代可以广泛应用的多功能标 准变频器。它采用高性能的矢量控制技术，提供低速 高转矩输出和良好的动态特性，同时具备超强的过载 能力，以满足广泛的应用场合。
• 主要特征： • 200V-240V ±10%，单相/三相，交流，0.12kW-45kW； • 380V-480V±10%，三相，交流，0.37kW-250kW； • 矢量控制方式，可构成闭环矢量控制，闭环转矩控制； • 高过载能力，内置制动单元；
西门子MicroMaster430变频器
- MicroMaster430是全新一代标准变频器中 的风机和泵类变转矩负载专家。功率范围 7.5kW至250kW。具有高度可靠性和灵活性。 控制软件可以实现专用功能：多泵切换、手 动/自动切换、旁路功能、断带及缺水检测、 节能运行方式等。
态性能的交流速方法 变频调速技术概述和控制原理
常见品牌简介
近年来，随着计算机技术、电力电子技术和控
制技术的飞速发展，通用变频器在种类、性能和应
用等方面都取得了很大提高，这些变频器已基本上
能满足现代工业控制的需要，且用户的选择范围也
非常大。目前，国内市场上流行的通用变频器多达
几十种，如，欧美国家的品牌有西门子、ABB、
变频调速技术概述和控制原理
保护功能
•过载能力为200％额定负载电 流，持续时间3秒和150％额定 负载电流，持续时间60秒； •过电压、欠电压保护； •变频器、电机过热保护 •接地故障保护，短路保护 •闭锁电机保护，防止失速保护
变频调速技术概述和控制原理
西门子MicroMaster430变频器
变频调速技术概述和控制原理
变频调速技术概述和控制原理
变频调速技术概述和控制原理
随着电力电子技术、计算机技术，自动控 制技术的迅速发展，交流调速取代直流调速 已成为现代电气传动的主要发展方向之一， 而异步电动机交流变频调速技术是当今节电， 改善工艺流程以提高产品质量和改善环境， 推动技术进步的一种主要手段，它以其优越 的调速和起制动性能、高效率、高功率因数 和显著的节电效果而广泛应用于风机、水泵 等的大、中型笼型感应电动机，它被公认为 最有发展前途的变调频调速速技术方概述式和控。制原理
港澳台地区的品牌有普传、台安、台达、东元、
正频、宁茂、九德松益、爱德利等；国产的品牌有
康沃、安邦信、惠丰、森兰、阿尔法、时代、格立
特、海利、佳灵、富凌、英威腾等。欧美国家的产
品以性能先进、适应环境性强而著称；日本产品则
以外形小巧、功能多而闻名；港澳台地区的产品以
符合国情、功能简单实用而流行；国产变频器则以
变频调速技术概述和控制原理
⑷.直接转矩控制 直接转矩控制技术是1985年由鲁尔大学 Depenbrock教授提出的，它用空间矢量的 分析方法，直接在定子坐标系下计算与 控制交流电动机的转矩，采用定子状态 进行最佳控制，以获得转矩的高动态性 能。它采用滞环比较控制电压矢量使得 磁通，转矩跟踪给定值，响应迅速限制 在一拍之内，且无超调，是一种高静动
