磁共振基本原理及读
核磁共振工作原理
核磁共振工作原理核磁共振（Nuclear Magnetic Resonance，简称NMR）是一种重要的分析技术和研究手段。
它基于原子核之间的电磁相互作用，通过利用核自旋在外加磁场和射频场作用下的共振吸收现象，实现对样品的结构和性质的分析。
本文将详细介绍核磁共振的工作原理。
一、基本原理核磁共振技术的核心是核磁共振现象。
当一个样品置于磁场中时，其核自旋将受到外加磁场的影响，导致核自旋的量子态能级发生分裂。
此时，如果给样品施加一个与能级间距相符的射频波，将出现共振吸收现象。
这种共振现象的产生是由于外加磁场与样品中核自旋的磁矩相互作用所致。
二、共振条件核磁共振的共振条件可以用以下公式表示：ω = γB0其中，ω表示射频波的角频率，γ是核磁矩的旋磁比，B0是外加磁场的大小。
根据这个公式可知，当外加磁场的强度发生变化时，共振条件也会相应改变。
三、工作步骤核磁共振的工作原理可以分为以下几个步骤：1. 加样处理：样品通常会进行处理，以提高信噪比和磁场均匀性。
处理包括稀释、混合、旋转等。
2. 形成磁场：通过磁铁产生一个强大的静态磁场，这是核磁共振实验的基础条件。
3. 校准射频场：根据样品的特性和实验需求，校准出一个合适的射频场。
4. 施加射频激发信号：给样品施加一个与共振频率匹配的射频激发信号，使样品中的核自旋从基态跃迁到激发态。
5. 探测共振信号：探测样品中的共振信号，记录共振频率和共振幅度。
6. 数据处理和分析：对探测到的共振信号进行处理和分析，提取样品的结构和性质信息。
四、应用领域核磁共振技术在许多领域都有广泛的应用，包括化学、物理、生物、医学等。
在化学领域，核磁共振可以用于分析有机物的结构、鉴定化合物的纯度等。
在物理领域，核磁共振可以用于研究材料的磁性、超导性等性质。
在生物领域，核磁共振可以应用于蛋白质结构研究、DNA解旋等。
在医学领域，核磁共振成像（MRI）可以用于人体各类组织和器官的诊断。
综上所述，核磁共振工作原理是基于核自旋共振现象的。

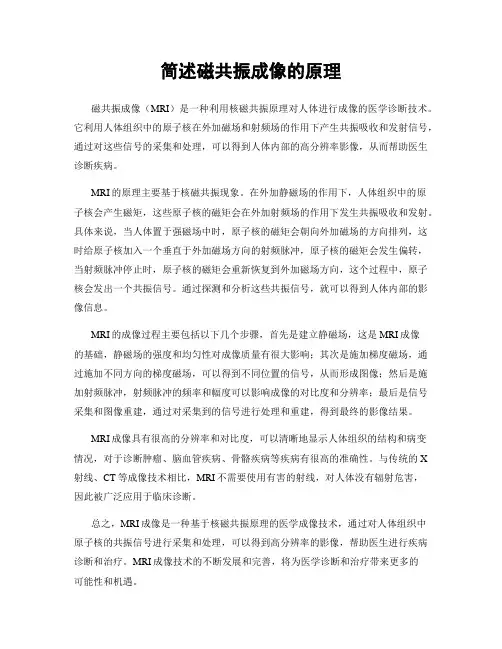

简述磁共振成像的原理
简述磁共振成像的原理磁共振成像（MRI）是一种利用核磁共振原理对人体进行成像的医学诊断技术。
它利用人体组织中的原子核在外加磁场和射频场的作用下产生共振吸收和发射信号，通过对这些信号的采集和处理，可以得到人体内部的高分辨率影像，从而帮助医生诊断疾病。
MRI的原理主要基于核磁共振现象。
在外加静磁场的作用下，人体组织中的原子核会产生磁矩，这些原子核的磁矩会在外加射频场的作用下发生共振吸收和发射。
具体来说，当人体置于强磁场中时，原子核的磁矩会朝向外加磁场的方向排列，这时给原子核加入一个垂直于外加磁场方向的射频脉冲，原子核的磁矩会发生偏转，当射频脉冲停止时，原子核的磁矩会重新恢复到外加磁场方向，这个过程中，原子核会发出一个共振信号。
通过探测和分析这些共振信号，就可以得到人体内部的影像信息。
MRI的成像过程主要包括以下几个步骤，首先是建立静磁场，这是MRI成像的基础，静磁场的强度和均匀性对成像质量有很大影响；其次是施加梯度磁场，通过施加不同方向的梯度磁场，可以得到不同位置的信号，从而形成图像；然后是施加射频脉冲，射频脉冲的频率和幅度可以影响成像的对比度和分辨率；最后是信号采集和图像重建，通过对采集到的信号进行处理和重建，得到最终的影像结果。
MRI成像具有很高的分辨率和对比度，可以清晰地显示人体组织的结构和病变情况，对于诊断肿瘤、脑血管疾病、骨骼疾病等疾病有很高的准确性。
与传统的X 射线、CT等成像技术相比，MRI不需要使用有害的射线，对人体没有辐射危害，因此被广泛应用于临床诊断。
总之，MRI成像是一种基于核磁共振原理的医学成像技术，通过对人体组织中原子核的共振信号进行采集和处理，可以得到高分辨率的影像，帮助医生进行疾病诊断和治疗。
MRI成像技术的不断发展和完善，将为医学诊断和治疗带来更多的可能性和机遇。
MRI的基本原理Microsoft PowerPoint 演示文稿
• 核磁共振是一种物理现象，早在1946年就 被美国的布劳克和相塞尔等人分别发现， 作为一种分析手段广泛应用于物理、化学 等领域，用作研究物质的分子结构。直到 1971年，美国人达曼迪恩才提出，将核磁 共振用于医学的诊断，当时，未能被科学 界所接受。然而，仅仅10年的时间，到 1981年，就取得了人体全身核磁共振的图 像。使人们长期以来，设想用无损伤的方 法，既能取得活体器官和组织的详细诊断 图像，又能监测活体器官和组织中的化学 成分和反应的梦想终于得以实现。
• 磁共振可根据需要直接显示人体任意角度的切面 像，可以直接作出横断面、矢状面、冠状面和各 种斜面的体层图像；而CT只能显示与身体长轴相 垂直的横断层像； • 磁共振有高于CT数倍的软组织分辨能力，图像中 对于软组织的对比度可以提高1—3个等级度，大 功率的核磁共振机器拍摄的照片非常清晰，甚至 可以看到组织内的细小血管； • 磁共振在仪器结构上不需要像CT那样有较大的机 械口转动部件和一系列高精度的探测器，只要通 过电子方法调节磁场梯度即可实现扫描；
• 磁共振完全不同于传统的X线和CT，它是 一种生物磁自旋成像技术，利用人体中的 遍布全身的氢原子在外加的强磁场内受到 射频脉冲的激发，产生原子核磁共振现象， 经过空间编码技术，用探测器检测并接受 以电磁形式放出的核磁共振信号，输入计 算机，经过数据处理转换，最后将人体各 组织的形态形成图像，以作诊断。
• 水（如脑脊液、胃液、肠液、 尿液）呈低信号（黑） • 脂肪呈很高信号（很白） T1WI
– T2WI：
• 水呈很高信号（很白） • 脂肪信号有所降低（灰白）
T2WI
颅脑的多序列扫描
腹部
• 腰椎的多角度多序列扫描
• 对椎间盘突出的明确显示
• 肝脏、心脏
核磁共振基本原理PPT课件
9/20/2024
四、核磁共振波谱仪
nuclear magnetic resonance spectrometer
1．永久磁铁：提供外磁 场，要求稳定性好，均匀， 不均匀性小于六千万分之 一。扫场线圈。 2 ．射频振荡器：线圈垂 直于外磁场，发射一定频 率的电磁辐射信号。 60MHz或100MHz。
9/20/2024
NMR图
9/20/2024
1.化学位移:
吸收峰所在的相对不同位置. 在照射频率确定时，都是H核，所以吸收峰的位置 应该是相同的,而实际不是这样.
(1).化学位移的由来 —— 屏蔽效应
化学位移是由核外电子的屏蔽效应引起的。
h
E
Ih
H 0
9/20/2024
H核在分子中是被价电子所包围的。因此，在外加 磁场的同时，还有核外电子绕核旋转产生感应磁场H’。 如果感应磁场与外加磁场方向相反，则H核的实际感受 到的磁场强度为：
如果把H核放在外磁场中,由于磁场间的相互作用,
氢核的磁场方向会发生变化:
H' H'
1H 核： 自旋取向数 = 2×1/2 + 1 = 2
9/20/2024
即：H核在外场有两个自旋方向相反的取向。
一 致 H0 相 反
每一种取向都对映一个能级状态，有一个ms 。如： 1H核：标记ms为－1/2 和 +1/2
NMR 谱仪
600 MHz
磁体
9/20/2024
前置放大器
RF 产生 RF 放大 信号检测 数据采集控制 数据信息交流 运行控制 磁体控制
探头
机柜
MRI基本原理及读片
MRI基本原理及读片MRI（Magnetic Resonance Imaging）是一种利用核磁共振原理来获取人体内部组织器官影像的医学影像技术。
MRI的基本原理是利用氢原子在强磁场里的自旋共振现象。
人体组织中的氢原子核具有自旋，当置于强磁场中时，氢核的自旋朝向会与磁场方向保持平行或相反。
施加一个特定的脉冲磁场，可以使氢核自旋发生共振，这时氢核会从低能级跃迁到高能级，并放出能量。
MRI设备会通过感应线圈产生一系列电流脉冲，这些脉冲可以生成有特定频率和角度的磁场。
当这些脉冲磁场作用于患者身上时，会使得氢核自旋共振，并发射出信号。
这些信号通过感应线圈采集，并通过计算机进行处理，最终形成人体内部的影像。
MRI影像的读片过程包括以下几个步骤：1.图像质量评估：读片前首先需要评估图像质量，包括图像的清晰度、对比度和噪声水平等。
如果图像质量不佳，可能需要重新进行扫描。
2.基本解剖结构识别：读片人员需要熟悉人体解剖结构，对不同组织器官、血管和神经进行识别。
这需要对人体解剖学有较好的了解，以便准确地识别各个结构。
3.病理改变的观察：在识别基本解剖结构的基础上，读片人员还需要观察和识别患者身体内部是否存在异常的病理改变，如肿瘤、炎症、损伤等。
通过比较患者的影像与正常图像或其他病例的影像，可以帮助确定病例是否存在异常。
4.总结分析：读片人员需要将所观察到的病理改变进行总结和分析，包括病变的部位、大小、类型等。
他们还需要判断这些病变对患者的健康状况有何影响，并提出治疗建议。
在进行MRI读片时，除了以上步骤外，读片人员还可能会使用一些辅助工具，如注释软件、对比增强剂等，以帮助他们更准确地诊断和分析病例。
总的来说，MRI的基本原理是通过利用核磁共振现象来获取人体内部组织器官的影像。
MRI的读片过程需要对解剖结构和病理改变进行识别和分析，以帮助判断患者的疾病状况，并提出相应的治疗建议。
MRI磁共振成像基本原理及读片
MRI磁共振成像基本原理及读片MRI（磁共振成像）是一种医学影像技术，利用磁共振原理来获得身体内部的高分辨率图像。
本文将详细介绍MRI的基本原理及读片过程。
一、MRI的基本原理1.磁共振现象：MRI利用磁共振现象来获得图像。
人体组织主要由氢原子构成，而氢原子含有一个质子，质子带有正电荷。
在强磁场的作用下，质子将朝向磁场的方向旋转。
质子的旋转频率与外部磁场的强度成正比。
2.弹性波：磁共振装置内的一套辅助磁场可以加入特定的辅助磁场，这些辅助磁场将会给氢原子的原子核一个脉冲的影响，并造成它们间接或直接在周围的分子上加入一个特定的力，这个力的效应可以用声音形容，并且它的效应在短时间之内会消失。
3.回弹：当辅助磁场停止作用时，氢原子的原子核会回到基本对齐的状态。
在这个过程中，它们会向周围发出信号，被称为MR信号或回声。
回声信号会被感应线圈捕获并送到计算机中进行处理和图像重建。
4.信号解析：计算机将回声信号解析为图像。
这里有几种常用的重建方法，包括傅立叶变换、快速傅立叶变换和回声信号积分。
二、MRI读片过程1.图像质量评估：在开始读片之前，需要对图像质量进行评估。
评估因素包括图像分辨率、对比度、噪声、伪影等。
图像质量好与否对于正确认识病灶和提供准确诊断至关重要。
2.解剖结构分析：先观察解剖结构，包括脑、脊髓、血管、骨骼等。
通过比较对称性、大小、形态等，可以初步判断是否存在异常。
3.病灶检测与定位：在观察解剖结构的基础上，进行病灶的检测与定位。
常见的病灶包括肿瘤、脑梗死、脑出血等。
通过对信号强度、位置、边界特征等进行分析，可以初步判断病灶的类型和范围。
4.强度与序列分析：MRI图像的信号强度与脉冲序列有关。
不同的脉冲序列可以提供不同的对比度和重建方式。
通过比较不同脉冲序列的信号强度变化，可以更好地分析病灶的性质，并提供更准确的诊断依据。
5.影像报告编写：根据对图像的分析和判断，编写MRI影像报告。
报告通常包括病人基本信息、病灶的位置、大小、特征、诊断意见等。
磁共振基本原理及读片课件
腰椎间盘突出
磁共振成像能够视察腰椎间盘突 出的程度、位置以及对脊髓和神 经根的压迫情况，有助于诊断腰
椎间盘突出并指点手术方案。
脊柱肿瘤
磁共振成像能够发现脊柱肿瘤的 位置、大小、与周围组织的毗邻 关系以及是否有转移灶，有助于 诊断脊柱肿瘤并制定手术和放化
疗方案。
骨关节疾病
骨肿瘤
磁共振成像能够视察骨肿瘤的位置、大小、形态以及与周围组织 的毗邻关系，有助于诊断骨肿瘤的性质和制定手术方案。
功能成像
除了传统的形态学成像外，磁共振功能成像技术不断发展，能够提供更多关于器官和组织 功能的信息，有助于深入了解疾病的产生和发展机制。
分子成像
分子成像是未来磁共振技术的重要发展方向之一，能够从分子水平上揭示疾病的本质和过 程，为疾病的早期诊断和治疗提供新的手段。
THANKS
感谢观看
，但仍需要在检查前告知医生，并遵循医生的建议。
03
潜伏风险
虽然磁共振检查相对安全，但仍存在一些潜伏的风险，如磁场对磁性物
质的吸引力、对心脏起搏器的影响等，因此在检查前需要进行充分评估
和准备。
磁共振技术的未来发展
高场强磁共振
随着技术的进步，高场强磁共振设备逐渐应用于临床，能够提供更高分辨率和更准确的图 像，有助于疾病的早期诊断和治疗。
关节炎
磁共振成像能够视察关节软骨的损伤、炎症以及关节腔积液等情况 ，有助于诊断关节炎并指点治疗方案。
肌肉和软组织疾病
磁共振成像能够视察肌肉和软组织的炎症、损伤以及肿瘤等病变， 有助于诊断肌肉和软组织疾病并指点治疗方案。
04
磁共振新技术与应用
功能成像
功能成像是一种利用磁共振技术来视察活体器官或组织的功 能活动的技术。
实用磁共振成像原理与技术解读
实用磁共振成像原理与技术解读随着医学技术的不断进步，磁共振成像（Magnetic Resonance Imaging，MRI）作为一种无创、无辐射的医学影像学检查方法，已经在临床诊断中发挥着越来越重要的作用。
在本文中，我将从实用磁共振成像的原理和技术入手，深入探讨其在医学领域中的应用，帮助我们更加全面、深入地理解这一主题。
一、磁共振成像的基本原理1.1 核磁共振现象在磁共振成像中，利用的是核磁共振现象。
当人体组织置于较强的静磁场中时，原子核会发生共振吸收和发射电磁波的现象，这一现象被称为核磁共振。
1.2 磁共振成像的成像原理在静磁场的作用下，利用射频脉冲对人体组织进行激发，然后测量组织中核磁共振信号的强度和位置分布，从而获得人体组织的高清影像。
二、实用磁共振成像技术的发展2.1 高场磁共振成像技术随着超导技术的不断发展，高场磁共振成像技术已经成为当今磁共振成像领域的热点之一。
高场磁共振成像可以提高信噪比，提高成像分辨率，对于小病灶的检测有着更好的效果。
2.2 动态磁共振成像技术动态磁共振成像技术可以实时观察人体器官的生理活动和代谢过程，对于心脏、血管等的疾病诊断有着重要的临床意义。
在手术前后的评估中也发挥着重要作用。
三、磁共振成像在临床中的应用3.1 脑部疾病的诊断在脑部疾病的诊断中，磁共振成像能够清晰展现脑部结构和病变，对于脑梗死、脑肿瘤等的早期发现和定位有着重要作用。
3.2 心脏病的检测磁共振成像技术可以观察到心脏的运动情况、心脏壁运动的异常和心肌灌注情况，对于心脏病的诊断和治疗提供了重要的依据。
四、个人理解与观点磁共振成像作为一种无创、无辐射的医学影像学检查方法，其在临床诊断以及研究中的应用前景不可限量。
随着技术的不断发展和进步，磁共振成像技术将会变得更加精准、高效，为医学领域的发展带来更大的助力。
总结通过了解磁共振成像的原理和技术，我们可以更好地理解其在临床中的应用，意识到其对于医学领域的重要意义。
核磁共振MRI基本原理及读片
核磁共振MRI基本原理及读片核磁共振成像（Magnetic Resonance Imaging，MRI）是一种医学影像技术，利用核磁共振现象对人体组织进行成像和诊断的方法。
它不需要使用X射线，因此可以避免X射线造成的辐射损害。
下面将介绍MRI的基本原理和读片方法。
MRI的基本原理MRI的基本原理是基于核磁共振现象，核磁共振是指原子核在一定条件下被外加强磁场激发并回到基态时放射出的能量。
人体组织中的氢原子核是MRI常用的成像核素。
在一个强磁场的作用下，氢原子核的自旋会朝向磁场方向，但不是完全朝向，而是有一定的偏差角度。
在外加的射频脉冲作用下，氢原子核会从其原有的自旋状态受到扰动，然后重新返回到基态，放射出能量。
这些能量会被接收线圈捕捉到，并转化为图像。
MRI的读片方法对于一张MRI图像，医生需要综合考虑信号强度、形态和局部解剖结构等因素进行综合分析。
以下是MRI读片的一般方法：1.T1加权图像和T2加权图像的对比：T1加权图像和T2加权图像这两种常用的MRI序列相互对照，可以更好地观察组织的对比度和解剖特征。
T1加权图像对脂类物质高亮，T2加权图像对液体高亮。
2.脏器解剖结构的识别：根据不同的MRI序列，医生可以辨识各种脏器的位置和形态。
脑部MRI常见在T1加权图像上显示灰白质分界清晰，T2加权图像上显示脑脊液。
3.病变的识别：医生需要查找MRI图像上的异常信号，如肿瘤、炎症、梗死等病变。
病变通常表现为信号异常区域，这些区域可以在T1加权图像和T2加权图像中显示不同的强度和形态。
4.扫描的范围和层数：为了获得全面的信息，医生需要了解MRI扫描的范围和层数。
常见的MRI扫描范围包括头颅、颈椎、胸部、腹部、骨盆等，每个范围可以有多个层面的切片。
5.功能性MRI：功能性MRI（fMRI）可以用来研究脑部的功能活动。
在进行fMRI分析时，医生需要关注激活的脑区和激活强度，以及与特定任务相关的激活模式。
总之，核磁共振MRI是一种非常重要的医学影像学检查方法，可以提供更详细和准确的成像信息。
临床培训磁共振临床基础知识及读片方法演示文稿
临床培训磁共振临床基础知识及读片方法演示文稿磁共振成像技术是一种利用核磁现象对人体进行成像的医学检查方法。
在临床诊断中的应用越来越广泛，因此，掌握磁共振临床基础知识及准确的读片方法是非常重要的。
一、磁共振临床基础知识1. 磁共振成像原理磁共振成像利用人体内原子核的磁共振现象，通过改变外加静磁场和高频电磁辐射的频率，使原子核磁矢量发生受迫的能量变化，再通过梯度磁场和高频线圈的变化，得到不同组织的磁共振信号。
2. 磁共振扫描序列常用的磁共振扫描序列包括T1加权序列、T2加权序列和增强扫描序列。
T1加权序列适用于显示解剖结构；T2加权序列适用于显示病变；增强扫描序列适用于观察病变血供情况。
3. 磁共振影像解剖结构磁共振影像解剖结构包括脑、胸腔、腹部等。
脑部磁共振成像可以显示脑组织的异常结构和病变，胸腔磁共振成像可以显示肺部病变，腹部磁共振成像可以显示腹部脏器的异常结构和病变。
二、磁共振读片方法演示1. 读取序列及参数设置打开磁共振图像，选择所需的扫描序列，设置合适的窗宽窗位以显示图像细节。
根据病情需求，合理调整重复时间（TR）、回波时间（TE）和翻转角度等扫描参数。
2. 图像评估与患者信息核对首先评估图像清晰度，包括图像边界清晰、病变显示是否明确等。
其次，核对患者的个人信息，包括姓名、年龄、性别等，确保与图像信息一致。
3. 解剖结构观察根据磁共振图像，观察和评估解剖结构是否正常。
比如，脑部磁共振图像应注意观察脑回、脑室、脑实质等结构是否完整，有无异常信号等。
4. 病变辨析与分析在图像上观察和分析病变，包括病变的形态、大小、位置等特征。
通过比对不同序列的信号强度和特点，辅助判断病变的性质，如囊性、实质性、出血等。
5. 诊断意见与建议根据图像观察和病变分析，提出诊断意见，并结合临床病史，给出治疗或随访建议。
例如，病人脑部磁共振图像上显示出一颗直径较大的肿瘤，可以提出肿瘤的初步诊断，并建议行进一步的组织活检或手术切除等治疗措施。
磁共振基本原理及读片
磁共振检查注意事
05
项
检查前准备
告知医生病史和用药情况
穿着舒适宽松的衣服
去除金属饰品和电子设备
配合医生进行必要的准备
检查中配合
保持静止不动： 在检查过程中， 需要保持静止 不动，不要随
意移动身体
不要佩戴金属 饰品：金属饰 品可能会影响 磁共振成像质
磁共振应用范围
神经系统疾病诊断
心血管系统疾病诊断
骨关节系统疾病诊断 腹部及盆腔疾病诊断
03
磁共振读片方法
读片步骤
观察图像：首先观察图像的整体情况，包括图像的清晰度、对比度等。 寻找异常：在图像中寻找异常信号或异常结构，例如肿瘤、炎症等。 分析异常：对异常信号或结构进行分析，包括大小、形态、边缘、信号强度等。 诊断结论：根据分析结果，给出诊断结论，包括疾病类型、严重程度等。
单击添加标题
熟悉解剖结构：熟悉人体各部位的解剖结构，包括骨骼、 肌肉、血管等，以便更好地识别图像中的异常表现。
单击添加标题
观察图像特征：注意观察图像中的异常表现，如信号强度、 分布范围、形态等，以便准确判断病变的性质和范围。
单击添加标题
结合临床病史：结合患者的临床病史和症状，对图像进行 分析，以便更准确地诊断疾病。
读片技巧
掌握基本原理： 了解磁共振成 像的基本原理 和图像特点， 为读片打下基
础。
观察图像特征： 注意观察图像 的细节和特征， 如病灶的大小、 形态、边缘、 信号强度等， 以确定病灶的 性质和范围。
结合临床病史： 结合患者的临 床病史和临床 表现，对图像 进行综合分析， 以提高诊断的 准确性和可靠
YOUR LOGO
磁共振基本原理及读片PPT
组织结构变化
观察组织结构的变化，如 肿瘤的浸润、扩散和转移 等。
血流动力学改变
分析血流动力学参数，如 血流速度、血流量和血管 通透性等，以判断病变的 性质和程度。
功能代谢变化
利用磁共振波谱分析等方 法，检测组织的功能代谢 变化，如能量代谢、氧化 还原状态等。
多模态影像融合分析
融合方法
将磁共振图像与其他影像学检查 （如CT、超声等）进行融合，以
共振信号
共振信号是磁共振成像的基础，当射频脉冲停止后，原子核 会释放出共振信号，通过接收这些信号，可以获得物体的内 部结构信息。
磁共振成像原理
磁共振成像
磁共振成像是一种基于磁共振现象的医学影像技术，通过外加磁场和射频脉冲使 人体内的氢原子核发生能级跃迁，然后接收这些原子核返回的共振信号并重建图 像。
磁共振检查技术
常规磁共振检查
01
02
03
原理
利用强磁场和射频脉冲使 人体组织中的氢原子核发 生共振，通过测量共振信 号来获取图像。
应用
主要用于检测病变、肿瘤 、炎症等。
优势
无电离辐射，对软组织分 辨率高。
功能磁共振成像
原理
利用磁场变化检测血流动力学反 应，反映器官或组织的生理功能
。
应用
主要用于脑功能研究、肿瘤诊断等 。
详细描述
磁共振成像技术能够清晰地显示人体解剖结构，包括脑组织、脊髓、肌肉、骨 骼等，为医生提供丰富的诊断信息。在读片过程中，医生需要熟悉各组织器官 的正常形态和位置，以便准确判断是否存在异常。
病理征象分析
总结词
病理征象是疾病在磁共振图像上的表现，通过分析这些征象可以推断病变的性质和程度 。
详细描述
扩散加权成像（DWI）有助于评估肿 瘤的恶性程度和预后。
腹部MRI读片基础PPT课件
脾静脉
肾动脉
起源于脾脏，汇入门静脉，MRI上呈中等信 号。
起源于腹主动脉，左右各一，MRI上呈高信 号。
腹部淋巴结的解剖结构
肠系膜淋巴结
沿肠系膜血管分布，主要收集肠管淋 巴液，MRI上呈圆形或椭圆形的结节 影。
腹膜后淋巴结
位于腹膜后间隙，主要收集腹膜后器 官及部分肠管淋巴液，MRI上呈圆形 或椭圆形的结节影。
MRI显示胰腺形态饱满，信号不均匀，T1WI呈低信号， T2WI呈高信号。
胰腺癌
MRI显示胰腺形态不规则，信号不均匀，T1WI呈低信号， T2WI呈高信号，增强扫描可见“快进快出”特征。
肠道疾病的MRI表现
肠梗阻
MRI显示肠管扩张、积气积液，肠蠕动减弱或消失。
肠道炎症
MRI显示肠壁增厚、水肿，T2WI呈高信号，增强扫描可见强化。
腹部MRI读片基础 PPT课件
目录
CONTENTS
• 腹部MRI基本原理 • 腹部MRI解剖结构 • 腹部MRI读片技巧 • 常见腹部疾病的MRI表现 • 腹部MRI病例分析
01 腹部MRI基本原理
MRI技术简介
磁共振成像（MRI）是一种非侵入性的医学影像技术，利用磁场和射频脉冲使人体 组织产生共振，通过检测共振信号的强弱和分布，形成组织结构的影像。
在此添加您的文本16字
肝脏恶性疾病
在此添加您的文本16字
肝癌：MRI显示肝内结节或肿块，T1WI呈低信号，T2WI 呈高信号，增强扫描可见“快进快出”特征。
在此添加您的文本16字
胆管细胞癌：MRI显示肝内肿块，T1WI呈低信号，T2WI 呈高信号，增强扫描不强化或轻度强化。
胰腺疾病的MRI表现
胰腺炎
详细描述
磁共振的原理与结构ppt课件
（五〕核磁共振现象
2 、进动的质子相位一 致，做同步同速运动， 使得在横轴方向上的 磁化矢量得以叠加， 并产生一个新的横向 磁 化 矢 量 ， RF 脉 冲 的 强度越大，持续时间 越长，横向进动偏转 的角度就越大。
（六〕核磁共振弛豫
当质子系统达到饱和状态后，停止RF 磁场后，激励过程结束。随后，吸收能 量跃迁到高能级的质子将释放吸收的能 量，很快回到外加磁场原先排列的平衡
MRI扫描机基本结构示意图
（一）主磁体系统
主磁体是MRI系统的核心部分 之一，其功能是提供使原子核定 向所必须的静磁场。 应用于临床医疗的MRI磁体强 度多为0.15-2.0T(特斯拉)。
1、磁体主要性能指标
•磁场强度：
场强越高，MR信号越强，影像信噪比越大
•磁场均匀度：
决定了图像的空间分辨率和信噪比
(二)外磁场对原子核自旋的影响
当外部施加一个恒定磁场后，则质子 沿外加磁场方向排列，产生净磁化。
1.低能级--自旋方向 与磁场方向一致 2.高能级--自旋方向 与磁场方向相反
(二)外磁场对原子核自旋的影响
在外磁场作用下，低能级的质子数目 要多于高能级的质子，在大量原子分布 的情况下，原子在不同能级上分布的数 目与温度与外磁场强度有关。
下肢血管造影MRA 三维重建图像
四、磁共振图像
2、磁体类型
GE Signa CV/i 1.5T 超导型MR机
2、磁体类型
匀场线圈：
任何磁体都不会产生绝对均匀的磁 场，所以还要加上一组匀场线圈，一 般由铌钛合金制成，置于磁体中心， 梯度线圈外,在安装时由工程师设定调 整，可将磁场均匀性提高100倍以上。
MRI扫描机基本结构示意图
MRI扫描机
核磁共振MRI-基本原理及读片PPT
内源性PWI称血氧水平依赖法（BOLD）简单原 理
神经元兴 奋区兴奋 性
兴奋区静脉血 中氧和血红蛋 白相对
去氧血红蛋 白相对
去氧血红蛋白 的顺磁作用， 可使T2*信号
神经元兴奋区 信号相对
由于去氧血 红蛋白的减 少
外源性灌注加权成像PWI：用超快速MR扫描技术， 进行造影剂跟踪，显示造影剂首次通过的组织血流灌 注情况并依需要作延迟增强（常用于脑、心肌的检查）
造影剂入血行——病变组织间隙—— 与病变组织大 分子结合——T1驰豫接近脂肪或Larmor频率———T1 缩短——强化（白），（称间接增强）
影响因素：病变区的血流；灌注；血脑屏障。与血液 内的药浓度不绝对成正比，达一定浓度后不起作用。
特殊检查：
血管成像（Magnetic Resonance Angiography MRA）利用流动的血液进行血流的直接成像
脑弥散加权成像（DWI）是使用一对大小相 等、方向相反的扩散敏感梯度场。该梯度场对 静止组织作用的总和为零，但水分子在不断扩 散，受该梯度场影响而产生相位变化。梗死区 域水含量增加，其早期细胞毒性水肿使水分子 扩散下降，而在产生T2信号改变之前，在DWI 显示出早期的脑梗死。
T2加权像无 异常
右侧急性轻瘫，症状4小时
梯度场和射频场：前者用于空间编码和选层，后者施 加特定频率的射频脉冲，使之形成磁共振现象
信号接收装置：各种线圈
计算机系统：完成信号采集、传输、图像重建、后处 理等
磁共振成像的过程
人体内的H核子可看作
是自旋状态下的小星球。
自然状态下， H核进动 杂乱无章，磁性相互抵消
进入静磁场后，H核磁矩发生规律性排列（正负方向），正负方向的磁矢量相互 抵消后，少数正向排列（低能态）的H核合成总磁化矢量M，即为MR信号基础
MRI磁共振成像基本原理及读片
MRI磁共振成像基本原理及读片MRI（Magnetic Resonance Imaging）磁共振成像是一种基于核磁共振理论的非侵入性医学成像技术。
其基本原理是通过对被检物体中的原子核进行特定的激发和检测，获取图像信息。
本文将对MRI磁共振成像的基本原理及读片过程进行阐述。
MRI磁共振成像的基本原理是基于核磁共振现象。
物质中的原子核具有自旋，而核的自旋方向在强磁场作用下会取向。
当外加射频脉冲与核自旋共振频率相同时，原子核会吸收能量并发生共振。
在这种共振状态下，外加射频脉冲的能量会被尽量多地吸收并转化为热能，同时又会通过散射或退相干等方式传出。
磁共振成像的过程可分为以下几个步骤：1.建立磁场：首先，需要建立一个强磁场，常用的磁场强度为1.5T 或3.0T，也有更高的磁场强度。
强磁场能够使样品中的原子核在空间中取向，形成一种差别。
2.加入梯度场：在磁场中加入梯度场，使得梯度磁场在空间中具有不同强度，使得物质对不同磁场梯度具有不同的响应。
通过改变梯度场的强度和方向，可以实现对不同切片位置的成像。
3.激发和检测：通过向样品中加入射频脉冲，使得样品中的核自旋转动，进入共振状态。
在这个过程中，样品吸收能量并发生变化，可以通过检测信号的变化来获取有关样品的信息。
4.重建图像：对得到的信号进行处理和分析，通过一系列的算法重建出图像。
常见的图像重建方法包括傅里叶变换和反投影算法等。
尽管MRI磁共振成像的原理较为复杂，但其优点在于其对软组织有较好的对比度，能够提供高分辨率的图像，并且不需要使用放射性物质作为对比剂。
因此，在医学领域广泛应用于各种疾病的诊断和治疗过程中。
在读片过程中，医生需要综合考虑各个结构的位置、形态、信号强度以及对比度等因素，进行分析和判断。
以下是MRI磁共振成像中常见图像特征的解读：1.影像灰度：MRI图像中不同结构的灰度值受多种因素影响，包括局部组织的磁化率和T1和T2松弛时间等。
因此，医生需要根据结构的相对灰度值来进行分析和判断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1946 1971 1973 1974 1976 1977 1980 2003
磁共振发展史
发生事件
作者或公司
发现磁共振现象
Bloch Purcell
发现肿瘤的T1、T2时间长 Damadian
做出两个充水试管MR图像 Lauterbur
活鼠的MR图像
Lauterbur等
人体胸部的MR图像
磁共振常规检查图像的特点
层面成像、成像参数多、任意多方位直接成像、血管流空效应
人体不同组织的 MR 信 号 特 点
黑白灰度对比：X光片、CT均以密度高低为特征 MR图象是以信号高低/强弱为特征
水： 长T1（黑）、长T2（白） 骨皮质、完全性的钙化：黑（无信号） 脂肪：短T1（白）、短T2（暗灰） 血流：常规扫描为流空（黑）
造影剂入血行——病变组织间隙—— 与病变组织大 分子结合——T1驰豫接近脂肪或Larmor频率———T1 缩短——强化（白），（称间接增强）
影响因素：病变区的血流；灌注；血脑屏障。与血液 内的药浓度不绝对成正比，达一定浓度后不起作用。
特殊检查：
血管成像（Magnetic Resonance Angiography MRA）利用流动的血液进行血流的直接成像
尿路成像（Magnetic Resonance Urography） MRU 不使用造影剂，利用尿液进行成像。
硬膜囊成像（Magnetic Resonance Myelography）MRM 不使用造影剂，利用脑 脊液进行成像。
内耳膜迷路成像（Magnetic Resonance Labyrinthography) MRL 不使用造影剂利 用迷路内的淋巴液进行成像。
肌肉：长T1（黑）、短T2（黑） 大多数肿瘤：长T1、长T2 黑色素瘤：短T1、短T2
磁 共 振 成像 检查方法
MR检查方法
普通检查：采用不同脉冲序列、不同方位，对 病变部位进行扫描（包括脂肪或水抑制）。
FS
FLAIR（Fluid Attenuated Inversion Recovery) 抑制水的重度T2加权像,也称黑水技术。即抑制自 由水，如脑脊液，对邻近脑脊液病变的显示更有 利。
梯度场和射频场：前者用于空间编码和选层，后者施 加特定频率的射频脉冲，使之形成磁共振现象
信号接收装置：各种线圈 计算机系统：完成信号采集、传输、图像重建、后处
理等
磁共振成像的过程
人体内的H核子可看作
是自旋状态下的小星球。
自然状态下， H核进动 杂乱无章，磁性相互抵消
进入静磁场后，H核磁矩发生规律性排列（正负方向），正负方向的磁矢量相互 抵消后，少数正向排列（低能态）的H核合成总磁化矢量M，即为MR信号基础
C
Z
Z
Z
90度
Y
Y
Y
B0 X X
X
（1）静磁场中
（2）90度脉冲
（3）脉冲停止后
（3）－（5）该过程称
Z
弛 豫 (relaxation) ， 即
Z
将 能 量 （ MR 信 号 ） 释
放 出 来 。 整个弛豫过程
实际上是磁化矢量在横
轴上缩短（横向或T2弛
Y
Y
豫），和纵轴上延长（ 纵向或T1弛豫）。而人
增强检查：静脉内注射造影剂进行扫描，用
于鉴别诊断等。MR所用造影剂与CT的造影剂 不同，除不是碘剂不存在过敏之外，其作用的 原理也不同。
血管丰富程度
CT造影剂 血流灌注如何 （碘制剂） 高 病变区X线衰减 值 （称直接增强）
MR造影剂 （顺磁性物质）是改变病变部位磁环境 ，缩短H质子的T1、T2弛豫 （但T2的缩短不如T1明显）
结肠水成像:向结肠内注入水后，进行结肠人工 水造影。胃、小肠也同样可进行此项检查。
z M
x
按照单一核子 进动原理,质子 群在静磁场中 y 形成的宏观磁 化矢量M
Z
B0
Z
MZ
X A
Y
X
在这一过程中，产生能量
Y MXY
B
A:施加90度RF脉冲前的磁化矢量Mz B:施加90度RF脉冲后的磁化矢量 Mxy.并以Larmor频率横向施进 C:90度脉冲对磁化矢量的作用。即M 以螺旋运动的形式倾倒到横向平面
可用于动脉或静脉的检查，若同时使用造影剂，称 增强血管成像（CE-MRA)。
血管成像用于血管畸形、动脉瘤、血管狭窄或闭塞 。但目前仍不能代替DSA。
特点：简便、无创伤
水成像
胆道成像（Magnetic Resonance Cholangiopancreatography ）MRCP 不使用造影剂，利用 胆汁（水）进行成像。用于胆道梗阻检查。
X
X
体各类组织均有特定T1
（4）停止后一定时间 （5）恢复到平衡状态 、T2值，这些值之间的
差异形成信号对比
纵向弛豫或称 自旋－晶格弛 豫 (T1弛豫)
横向弛豫或 称自旋自旋 弛豫 (T2弛豫)
● 人体——进入磁场——磁化——施加射频脉冲、H核磁矩发生90。偏转， 产
生能量——射频脉冲停止、弛豫过程开始，释放所产生的能量（形成MR信 号）——信号接收系统——计算机系统 ● 在弛豫过程中，即释放能量（形成MR信号），涉及到2个时间常数：纵向 弛豫时间常数—T1；横向弛豫时间常数—T2 ● 加权（weighted ）的概念：MR成像过程中，T1、T2弛豫二者同时存在， 只是在某一时间内所占的比重不同。如果选择突出纵向（T1）弛豫特征的 扫描参数（脉冲重复时间和回波时间，以毫秒计）用来采集图像，即可得 到以 T1弛豫为主的图像，当然其中仍有少量T2弛豫成分，因是以T1 弛豫 为主，故称为T1加权像（weighted Imaging WI）。如果选择突出横向 （T2）弛豫特征的扫描参数采集图像……… 加权或称权重，有侧重、为主的意思 ● 因为人体各种组织如肌肉、脂肪、体液等，各自都具有不同的T1和T2弛豫 时间值，所以形成的信号强度各异，因此可得到黑白不同灰度的图像
Damadian
初期的全身MR图像
Mallard
磁共振装置商品化
诺贝尔奖金
Lauterbur Mansfierd
MR成像基本原理
实现人体磁共振成像的条件:
人体内氢原子核作为磁共振中的靶子，它是人体内最 多的物质。H核只含一个质子不含中子，最不稳定， 最易受外加磁场的影响而发生磁共振现象
有一个稳定的静磁场（磁体）：常导型、永磁型、超 导型。0.15－3.0T
