汽车底盘电控系统的认识

合集下载

《汽车底盘电控技术》—教学教案

《汽车底盘电控技术》教学教案一、教学目标1. 了解汽车底盘电控技术的基本概念和组成2. 掌握汽车底盘电控系统的主要部件和工作原理3. 学会汽车底盘电控系统的故障诊断与维修方法4. 培养学生的实际操作能力和团队协作精神二、教学内容1. 汽车底盘电控技术概述2. 电子控制单元（ECU）3. 传感器与执行器4. 自动变速器控制系统5. 电子制动控制系统三、教学方法1. 理论讲解：通过PPT、视频等资料，讲解汽车底盘电控技术的基本概念、工作原理和故障诊断方法。

2. 实践操作：学生在实验室进行汽车底盘电控系统的基本操作和故障排查。

3. 案例分析：分析实际案例，让学生更好地理解汽车底盘电控技术在实际车辆中的应用。

4. 团队协作：分组进行实践操作，培养学生的团队协作精神和沟通能力。

四、教学资源1. 教材：《汽车底盘电控技术》2. 实验室设备：汽车底盘电控系统实验台架、诊断工具、传感器等。

3. 网络资源：相关视频、案例分析等。

五、教学评价1. 课堂问答：检查学生对汽车底盘电控技术基本概念和原理的理解。

2. 实践操作：评估学生在实验室的操作技能和故障排查能力。

3. 小组讨论：评价学生在团队协作中的表现和沟通能力。

4. 期末考试：全面测试学生对汽车底盘电控技术的掌握程度。

六、教学安排1. 课时：本课程共计32课时，其中理论讲解16课时，实践操作16课时。

2. 授课方式：每周两次课，每次2课时。

3. 授课地点：教室和实验室。

七、教学进程1. 第一次课：介绍汽车底盘电控技术的基本概念和组成。

2. 第二次课：讲解电子控制单元（ECU）的工作原理。

3. 第三、四次课：介绍传感器与执行器的相关知识。

4. 第五、六次课：讲解自动变速器控制系统的原理及故障诊断。

5. 第七、八次课：讲解电子制动控制系统的原理及故障诊断。

6. 第九、十次课：实践操作，学生在实验室进行汽车底盘电控系统的基本操作和故障排查。

八、教学注意事项1. 确保学生掌握基本概念和原理，以便能够理解和应用后续知识。

汽车底盘电控技术-5-电控悬架系统

使弹簧刚度和减振阻尼变成“硬”状态。该项控制能抑制汽车加速时后仰，使汽车的姿势变化减至最小
使弹簧刚度变成“硬”状态和使减振阻尼变成“中”状态。该项控制能改善汽车高速行驶时的稳定性和操纵性
弹簧刚度和减振阻尼控制
不平整道路控制
颠动控制
使弹簧刚度和减振阻尼视需要变成“中”或“ 软”状态，以抑制汽车车身在悬架上下跳动，改善汽车在不平坦道路上行驶时的乘坐舒适性
光电耦合元件的状态与车高的对照表
车高
1
光电耦合元件的状态
2
3
车高范围
计算结果
4
OFF
OFF
ON
OFF
15
过高
高
OFF
OFF
ON
ON
14
ON
OFF
ON
ON
13
ON
OFF
ON
OFF
12
高
ON
OFF
OFF
OFF
11
ON
OFF
OFF
ON
10
ON
ON
OFF
ON
9
普通
ON
ON
OFF
OFF
8
ON
ON
ON
OFF
一般原理：
利用传感器（包括开关）检测汽车行驶时路面的状况和车身的状态，输入ECU后进行处理，然后通过驱动电路控制悬架系统的执行器动作，完成悬架特性参数的调整。
二、传感器的结构与工作原理
转向盘转角传感器
传感器位置
加速度传感器
车身高度传感器加速度传感器
车身高度传感器
1、转向盘转角传感器
【作用】检测转向盘的中间位置、转动方向、转向角度和转动角度。以判断转向时侧向力的大小和方向，以控制车身的侧倾。

汽车底盘电控概述

兰
公司在1886 年就将V
形橡胶带
的DAF公司研
制出 Variomatic
式CVT安装到该
公司生产的汽油
机汽车上
双V形橡胶带式
CVT并装备于其制造的
Daffodil轿车上
橡胶带传动的 CVT
◆功率有限 ◆离合器工作不稳定 ◆液压泵、传动带和夹紧机构的能量损失较大
•后来汽车研究人员将液力变矩器集成到CVT系统中主、从动轮的夹紧力由电子装置进行控制 •在CVT中采用节能泵 •传动带使用金属带代替传统的橡胶带
电子控制的其它特点
电子控制的出现使得自动变速器可根据具体的行驶工况进行补偿调节有些变速器类型有一个由驾驶员控制的模式开关不同的驾驶模式包括正常模式、经济模式、动力模式、冬天模式和手动换档模式等
经济模式
动力模式
冬天模式
手动模式
使发动机经常处于经济转速下工作
使发动机经常处于大功率大扭距范围内运行
ESP是在 ABS系统的基础上开发出来的ESP能够识别诸如驾驶员慌乱反应这样的紧急驾驶工况并通过对单个车轮施加制动和干预发动机控制系统来保持车辆的稳定性这个软件能够综合理想转向角、横摆角度、侧向力和轮速差异等信号很快判别出汽车失去控制的时刻然后不管驾驶员如何操作对车辆施加制动还是加速ESP开始
什么是制动防抱死系统
制动防抱死系统简称ABS是英文Anti-lock Brake System的缩写ABS的作用就是在汽车制动时自动控制制动器制动力的大小使车轮不被抱死处于边滚边滑的状态以保证车轮与地而的附着力在最大值．
ABS的发展概况
•ABS最初用于飞机、但这种采用真空管的ABS在汽车上应用其性能达不到要求，加之其体积大、成个高等．因此未能在汽车普遍使用。

汽车底盘电控技术实习报告

实习报告：汽车底盘电控技术一、实习背景随着科技的不断发展，汽车行业也在不断进步，尤其是汽车底盘电控技术。

为了更好地了解和掌握汽车底盘电控技术，提高自己的实践能力，我参加了汽车底盘电控技术实习。

在实习期间，我认真学习了汽车底盘电控系统的相关知识，并参与了实践操作，对汽车底盘电控技术有了更深入的了解。

二、实习内容1. 学习汽车底盘电控系统的基本原理和组成在实习过程中，我学习了汽车底盘电控系统的基本原理和组成。

汽车底盘电控系统主要包括ABS防抱死系统、ESP电子稳定程序、电控悬架系统、电子助力转向系统等。

这些系统通过电子控制器、传感器和执行器等部件实现对汽车底盘的控制，提高汽车的安全性、稳定性和舒适性。

2. 学习汽车底盘电控系统的故障诊断和维修方法在实习过程中，我学习了汽车底盘电控系统的故障诊断和维修方法。

首先，通过故障现象判断故障部位；然后，使用诊断工具读取故障码，分析故障原因；最后，根据故障原因进行维修，排除故障。

此外，我还学习了如何更换传感器、执行器等部件，以及如何调整和校准相关系统。

3. 参与实践操作在实习过程中，我参与了汽车底盘电控系统的实践操作。

主要包括以下几个方面：（1）学习使用诊断工具，如OBD（车载自动诊断系统）诊断仪，读取故障码和实时数据流。

（2）学习使用示波器、万用表等仪器测量传感器、执行器的信号。

（3）学习更换汽车底盘电控系统的相关部件，如传感器、执行器、控制单元等。

（4）学习调整和校准汽车底盘电控系统，如ABS泵、ESP模块、电控悬架等。

三、实习收获通过本次实习，我对汽车底盘电控技术有了更深入的了解，收获如下：1. 理论联系实际，提高了自己的实践能力。

2. 学会了使用诊断工具和仪器，掌握了汽车底盘电控系统的故障诊断方法。

3. 学会了更换和调整汽车底盘电控系统的相关部件，提高了自己的维修技能。

4. 加深了对汽车底盘电控系统组成部件的理解，为今后的工作和学习打下了坚实基础。

四、实习总结本次实习让我对汽车底盘电控技术有了更全面的了解，使我认识到理论知识与实践操作的重要性。

汽车底盘电控实训报告模板

一、实训背景随着汽车工业的快速发展，汽车底盘电控技术在汽车行业中的地位日益重要。

为了提高学生的实际操作能力和专业技能，本实训课程旨在使学生深入了解汽车底盘电控系统的结构、原理及故障诊断与排除方法。

二、实训目的1. 熟悉汽车底盘电控系统的组成及工作原理；2. 掌握汽车底盘电控系统的检测与维修技能；3. 培养学生的动手能力和团队协作精神；4. 提高学生对汽车底盘电控技术的认识，为今后的工作打下坚实基础。

三、实训内容1. 汽车底盘电控系统概述2. 电控液力自动变速器3. 电控防抱死制动系统（ABS）4. 电控悬架系统5. 电控转向系统6. 电控巡航系统7. 安全气囊系统8. 故障诊断与排除四、实训过程1. 汽车底盘电控系统概述（1）介绍汽车底盘电控系统的组成及工作原理；（2）讲解汽车底盘电控系统在现代汽车中的应用；（3）展示汽车底盘电控系统的实物，使学生直观了解其结构。

2. 电控液力自动变速器（1）讲解电控液力自动变速器的结构及工作原理；（2）演示电控液力自动变速器的拆装与维修过程；（3）进行电控液力自动变速器的故障诊断与排除练习。

3. 电控防抱死制动系统（ABS）（1）讲解电控防抱死制动系统的结构及工作原理；（2）演示电控防抱死制动系统的拆装与维修过程；（3）进行电控防抱死制动系统的故障诊断与排除练习。

4. 电控悬架系统（1）讲解电控悬架系统的结构及工作原理；（2）演示电控悬架系统的拆装与维修过程；（3）进行电控悬架系统的故障诊断与排除练习。

5. 电控转向系统（1）讲解电控转向系统的结构及工作原理；（2）演示电控转向系统的拆装与维修过程；（3）进行电控转向系统的故障诊断与排除练习。

6. 电控巡航系统（1）讲解电控巡航系统的结构及工作原理；（2）演示电控巡航系统的拆装与维修过程；（3）进行电控巡航系统的故障诊断与排除练习。

7. 安全气囊系统（1）讲解安全气囊系统的结构及工作原理；（2）演示安全气囊系统的拆装与维修过程；（3）进行安全气囊系统的故障诊断与排除练习。

《汽车底盘电控技术》—教学教案

《汽车底盘电控技术》教学教案一、教学目标1. 知识目标（1）了解汽车底盘电控技术的基本概念和发展历程。

（2）掌握汽车底盘电控系统的组成和作用。

（3）熟悉常见汽车底盘电控系统的原理及应用。

2. 技能目标（1）能够分析汽车底盘电控系统的工作原理。

（2）具备诊断和修复汽车底盘电控系统故障的能力。

3. 情感目标培养学生的创新意识和团队合作精神，提高学生对汽车行业的兴趣。

二、教学内容1. 汽车底盘电控技术概述（1）汽车底盘电控技术的基本概念。

（2）汽车底盘电控技术的发展历程。

2. 汽车底盘电控系统的组成与作用（1）发动机控制单元（ECU）的功能与结构。

（2）变速器控制单元（TCU）的功能与结构。

（3）制动控制单元（BCU）的功能与结构。

（4）悬挂控制单元（SCU）的功能与结构。

3. 常见汽车底盘电控系统原理及应用（1）电子控制防抱死制动系统（ABS）。

（2）电子稳定程序（ESP）。

（3）电子控制悬挂系统（ECS）。

（4）自动变速器控制系统。

三、教学方法1. 讲授法：讲解汽车底盘电控技术的基本概念、发展历程和系统组成。

2. 案例分析法：分析典型汽车底盘电控系统的工作原理和故障案例。

3. 实践操作法：引导学生参与汽车底盘电控系统的诊断和修复实践。

四、教学资源1. 教材：《汽车底盘电控技术》相关教材。

2. 课件：PowerPoint 或其他演示软件制作的课件。

3. 汽车底盘电控系统实物或模型：用于展示和讲解。

4. 诊断工具：如OBD诊断仪等。

五、教学评价1. 课堂参与度：评估学生在课堂上的发言和提问。

2. 作业完成情况：评估学生课后作业的完成质量。

3. 实践操作能力：评估学生在实践操作中的表现。

4. 期末考试：测试学生对汽车底盘电控技术的掌握程度。

六、教学安排1. 课时：共计40课时，每课时45分钟。

2. 课程安排：第1-8课时：汽车底盘电控技术概述及发展历程。

第9-16课时：汽车底盘电控系统的组成与作用。

第17-24课时：常见汽车底盘电控系统原理及应用。

汽车底盘的电子稳定控制系统介绍

汽车底盘的电子稳定控制系统介绍随着汽车科技的不断进步，车辆的安全性能也得到了极大的提升。

其中，电子稳定控制系统作为一种重要的安全防护装置，发挥着至关重要的作用。

本文将介绍汽车底盘的电子稳定控制系统，包括其工作原理、主要组成部分以及作用。

一、工作原理汽车底盘的电子稳定控制系统通过一系列传感器感知车辆在行驶过程中的状态，如车速、转向角度、横摇角等。

然后利用电子控制单元（ECU）对这些数据进行实时监测和分析，判断车辆是否存在侧滑、失控等情况。

一旦系统检测到车辆出现异常情况，便会通过制动系统或发动机控制系统对车辆进行干预，以确保车辆稳定行驶。

二、主要组成部分汽车底盘的电子稳定控制系统主要由传感器、电子控制单元（ECU）、制动系统和发动机控制系统组成。

传感器通过感知车辆状态并将数据传输给ECU，ECU对数据进行分析处理并下达指令。

制动系统通过独立的制动单元对车轮进行制动干预，而发动机控制系统则通过调整油门位置来控制车辆的牵引力，从而使车辆保持稳定。

三、作用汽车底盘的电子稳定控制系统的作用主要体现在以下几个方面：1. 提高行驶稳定性。

当车辆在高速行驶或遇到突发情况时，系统可以及时感知并对车辆进行干预，防止侧滑、打滑等现象的发生，提高行驶稳定性。

2. 提升车辆操控性能。

系统可以实现对车轮的单独制动干预，使车辆更加灵活、稳定地转向，提升车辆的操控性能。

3. 提高驾驶舒适性。

系统可以在车辆悬挂系统、制动系统和发动机控制系统之间进行协调，优化车辆的驾驶性能，提高驾驶舒适性。

4. 提升驾驶安全性。

通过实时监测车辆状态并及时进行干预，系统可以有效减小车辆失控的风险，提升驾驶安全性。

综上所述，汽车底盘的电子稳定控制系统是一项重要的安全装置，可以有效提高车辆的行驶稳定性、操控性能和驾驶安全性，是现代汽车不可或缺的关键技术。

在未来，随着科技的不断创新，电子稳定控制系统将会不断完善，为车辆提供更加全面的安全保障。

汽车底盘电控知识点总结

汽车底盘电控知识点总结一、概述汽车底盘电控系统是指利用电子技术控制汽车底盘系统的各种功能，以提高车辆性能、安全性和驾驶舒适性的系统。

底盘电控系统包括了车辆悬挂系统、转向系统、制动系统和驱动系统等，通过电子控制单元（ECU）来实现对这些系统的智能化控制。

二、底盘电控系统的重要性底盘电控系统是汽车的重要组成部分，其负责控制车辆的悬架、转向、制动和动力传动等关键功能。

通过电子控制单元对这些系统进行精准控制，可以大大提高车辆的性能和安全性。

同时，底盘电控系统也能够提供更舒适的驾驶体验，满足驾驶者对车辆操控性和舒适性的需求。

三、底盘电控系统的组成底盘电控系统由多个子系统组成，包括悬挂控制系统、转向控制系统、制动控制系统和驱动系统等。

这些子系统通过电子控制单元进行统一管理和控制，实现对车辆各个重要功能的智能化控制。

1. 悬挂控制系统悬挂系统是汽车底盘电控系统中的重要组成部分，其负责车辆的悬挂姿态控制、减震调节和车身姿态稳定等功能。

现代悬挂系统常采用气压悬挂、主动悬挂、电子控制悬挂等先进技术，通过电子控制单元的精确控制，使车辆悬挂系统能够根据不同路况和驾驶状态自动调节，提高行驶平稳性和安全性。

2. 转向控制系统转向系统是汽车底盘电控系统的另一重要组成部分，其通过电子控制单元实现对转向力的自动调节、转向角度的精确控制和转向防抱死等功能。

现代车辆常采用电子助力转向系统，通过电子控制单元实现车辆转向的智能化控制，提高操控性和安全性。

3. 制动控制系统制动系统是汽车底盘电控系统中的重要组成部分，其通过电子控制单元实现对制动力的自动调节、防抱死系统和牵引力控制等功能。

现代车辆常采用电子稳定控制系统（ESC）、自动紧急制动系统（AEB）和电子制动力分配系统（EBD）等先进技术，通过电子控制单元实现对制动系统的智能化控制，提高制动效果和安全性。

4. 驱动系统驱动系统是汽车底盘电控系统中的重要组成部分，其通过电子控制单元实现对发动机输出功率的控制、驱动力分配和差速锁控制等功能。

汽车底盘电控项目三、电子控制悬架系统

来实现车身高度的调节。
任务一介绍电子控制悬架系统
空气压缩机的结构如图 3-29 所示。图 3-30 所示为采用二位二通电磁阀１７３实现车高调节的高度控制阀，控制向主气室内进气 (将进气路与主气室相通)和排气(将主气室与大气相通)。
任务二比较典型的电子控制悬架系统
一、半主动悬架系统
丰田雷克萨斯 (LEXUS) LS400轿车的电子控制悬架系统是一种典型的半主动悬架系统。
汽车底盘电控系统原理与维修
项目三
汽车底盘电控系统原理与检修项目二电子控制悬架系统
任务一介绍电子控制悬架系统任务二比较典型的电子控制悬架系统
任务三检修电子控制悬架系统
任务一介绍电子控制悬架系统
一、电子控制悬架系统的功能
１.车高调整２.减振器阻尼力控制３.弹簧刚度控制
二、电子控制悬架系统的种类
２.直流电动机式执行器图 3-16 是丰田汽车采用的直流电动机式执行器的结构和工作原理。
任务一介绍电子控制悬架系统
(二) 侧倾刚度控制的执行机构汽车的侧倾刚度与汽车的转向特性密切相关。１.横向稳定杆执行器图 3-20 所示为横向稳定杆执行器的工作原理，它由直流电动机、蜗轮、蜗杆、行星轮机构和限位开关等组成。
任务一介绍电子控制悬架系统
２.液压缸液压缸安装在横向稳定杆与悬架下控制臂之间。通过改变液压缸内的油压来改变横向稳定杆的扭转刚度，图 3-22 所示为其工作示意图。
任务一介绍电子控制悬架系统
液压缸的结构如图 3-23 所示，它主要由缸体、活塞、单向阀、推杆、储油室组成。
任务一介绍电子控制悬架系统
任务一介绍电子控制悬架系统
６.模式选择开关模式选择开关位于变速杆旁，如图 3-13 所示。

汽车底盘电控系统的设计及实现

汽车底盘电控系统的设计及实现随着现代科技的发展，汽车底盘电控系统的设计对汽车性能的提升和安全性的保障至关重要。

本文将介绍汽车底盘电控系统的设计与实现。

1、汽车底盘电控系统的概述汽车底盘电控系统是指由传感器、执行器、控制器等组成的系统，它通过对底盘的行驶情况实时监测和控制，提高汽车的稳定性、操控性和安全性。

其主要功能是向驾驶员提供车辆状态信息、实现各种安全保护控制、提高车辆的稳定性和路面附着力等。

汽车底盘电控系统的设计需要遵循以下几个原则：1）满足各项安全要求和使用需求；2）保证信息的准确性和可靠性；3）尽可能简化控制算法和系统结构，提高可靠性和故障诊断能力；4）与其他系统进行协调，避免出现冲突和干扰。

2、汽车底盘电控系统的组成汽车底盘电控系统由多个子系统组成，包括ABS（防抱死制动系统）、TCS（牵引力控制系统）、ESP（车身电子稳定控制系统）等。

ABS系统是防止车轮在紧急制动时抱死的系统，其组成部分主要包括轮速传感器、电控单元和执行器。

ABS系统要提供尽可能短的制动距离，同时还要保证方向盘对车辆的控制能力。

TCS系统是控制车辆驱动轮的牵引力的系统，其主要功能是在车轮滑动或空打轮的情况下，适时的调整驱动力，以便车辆始终保持在可控制的范围内。

ESP系统是车身电子稳定控制系统，它通过传感器采集车辆的方向、速度、横向加速度等信息，能够及时判断车辆行进状态，通过对不同车轮的独立制动和油门控制来保持车辆的稳定性。

3、汽车底盘电控系统的设计流程汽车底盘电控系统的设计流程包括需求分析、系统设计、算法设计、硬件设计、软件设计和测试验证等环节。

需求分析阶段主要是确定系统的功能和性能要求，根据客户的需求和市场需求设计产品。

系统设计阶段是总体实现方案的设计，包括选择控制器、硬件平台、及传感器/执行器类型等。

算法设计阶段是对系统控制算法的设计，包括根据系统要求选择算法模型、模型开发、算法验证等工作。

硬件设计阶段是将软件控制算法转换为硬件控制电路。

汽车底盘电控系统故障检修教案

汽车底盘电控系统故障检修教案第一章：汽车底盘电控系统概述1.1 教学目标让学生了解汽车底盘电控系统的基本概念、组成和作用。

让学生掌握汽车底盘电控系统的主要组成部分及其功能。

1.2 教学内容汽车底盘电控系统的定义与作用。

汽车底盘电控系统的组成部分：电子控制单元（ECU）、传感器、执行器等。

汽车底盘电控系统的分类：制动系统、转向系统、悬挂系统等。

1.3 教学方法采用讲授法，讲解汽车底盘电控系统的基本概念、组成和作用。

采用案例分析法，分析实际案例，让学生更好地理解汽车底盘电控系统的工作原理。

1.4 教学评估课堂问答：了解学生对汽车底盘电控系统的基本概念、组成和作用的理解程度。

课后作业：要求学生绘制汽车底盘电控系统的组成图，以检验学生对知识点的掌握。

第二章：汽车底盘电控系统故障诊断与检修方法2.1 教学目标让学生掌握汽车底盘电控系统故障诊断的基本方法和步骤。

让学生学会使用诊断工具和设备进行汽车底盘电控系统的检修。

2.2 教学内容汽车底盘电控系统故障诊断的基本方法：症状分析法、故障树分析法等。

汽车底盘电控系统故障检修的步骤：诊断、检测、维修、验证等。

常用诊断工具和设备的使用方法：示波器、传感器检测仪、故障诊断仪等。

2.3 教学方法采用讲授法，讲解汽车底盘电控系统故障诊断与检修的基本方法和步骤。

采用实践教学法，让学生在实车或模拟设备上进行故障诊断与检修的实操练习。

2.4 教学评估课堂问答：了解学生对汽车底盘电控系统故障诊断与检修方法的理解程度。

实操考核：评估学生在实车或模拟设备上进行故障诊断与检修的技能水平。

第三章：制动系统故障检修3.1 教学目标让学生掌握汽车制动系统故障检修的基本方法和步骤。

让学生学会诊断和修复常见的制动系统故障。

3.2 教学内容汽车制动系统的组成及作用。

制动系统故障检修的基本方法和步骤。

常见制动系统故障的诊断与修复：制动蹄磨损、制动盘磨损、制动液泄漏等。

3.3 教学方法采用讲授法，讲解汽车制动系统故障检修的基本方法和步骤。

汽车底盘电控技术教学大纲

汽车底盘电控技术教学大纲汽车底盘电控技术教学大纲随着科技的不断发展和汽车工业的快速进步，汽车底盘电控技术已经成为现代汽车制造中不可或缺的一部分。

底盘电控技术的应用使得汽车更加安全、稳定和高效。

本文将探讨汽车底盘电控技术的教学大纲，旨在帮助学生全面了解和掌握这一重要领域的知识。

第一部分：底盘电控技术概述在本部分中，将介绍底盘电控技术的定义、发展历程以及其在汽车行业中的重要性。

同时，还将探讨底盘电控技术的基本原理和组成部分，包括传感器、执行器、控制器等。

第二部分：底盘电控系统的功能和应用本部分将详细介绍底盘电控系统的功能和应用。

首先，将讨论底盘电控系统在车辆稳定性控制方面的作用，如防抱死刹车系统（ABS）、电子稳定控制系统（ESC）等。

其次，将探讨底盘电控系统在悬挂系统、转向系统以及驱动系统中的应用，如自适应悬挂系统、电动助力转向系统等。

最后，还将介绍底盘电控系统在能源管理和环境保护方面的应用，如智能发电管理系统和车载排放控制系统。

第三部分：底盘电控技术的教学内容本部分将提供一份完整的底盘电控技术教学大纲，以便教师和学生参考。

教学大纲将包括以下几个方面的内容：1. 底盘电控技术基础知识：介绍底盘电控技术的基本原理、组成部分和工作原理。

2. 传感器技术：介绍底盘电控系统中常用的传感器类型、原理和应用。

3. 控制器技术：介绍底盘电控系统中常用的控制器类型、原理和编程方法。

4. 执行器技术：介绍底盘电控系统中常用的执行器类型、原理和应用。

5. 底盘电控系统的故障诊断与维修：介绍底盘电控系统故障的常见原因、诊断方法和维修技术。

6. 底盘电控系统的未来发展方向：探讨底盘电控技术未来的发展趋势和应用前景。

第四部分：底盘电控技术的教学方法和实践在本部分中，将介绍底盘电控技术的教学方法和实践。

首先，将探讨如何利用实验室设备和仿真软件进行底盘电控技术的实验教学。

其次，将介绍如何组织实践项目和实地考察，以帮助学生深入了解底盘电控技术在实际应用中的情况。

汽车底盘电控ppt课件

随着新能源汽车市场的快速发展，底盘电控系统在新能源汽车中的应用将更加广泛，如线控转向、线控制动等。
智能驾驶
随着智能驾驶技术的不断发展，底盘电控系统将成为实现智能驾驶的关键组成部分，拓展其在智能驾驶领域的应用。
智能交通
通过与智能交通系统的融合，底盘电控系统将发挥更大的作用，如实现车路协同、提升交通效率等。
对传感器依赖度高
电子稳定系统需要多个传感器来监测车辆状态和驾驶员操作，如果传感器出现故障或数据异常，系统可能无法正常工作。
电控转向系统的优缺点
提供更好的操控性能
电控转向系统能够根据驾驶员的操控意图和车辆行驶状态，提供更加精准和及时的转向反馈，提高操控性能。
适应不同驾驶需求
电控转向系统可以通过调整转向比和转向力矩，适应不同驾驶需求和驾驶员喜好，提供更加个性化的驾驶体验。
04
汽车底盘电控系统的优缺点
电控悬挂系统的优缺点
实时调整悬挂硬度
电控悬挂系统能够根据车辆行驶状态和驾驶员需求，实时调整悬挂硬度，提供更好的操控性能和舒适性。
适应不同路面
电控悬挂系统能够自动适应不同路面状况，通过调节减震器和弹簧的参数，减少车身震动和颠簸，提高行驶稳定性。
电控悬挂系统的优缺点
调节减震力
ECU根据传感器数据和预设算法，计算出合适的减震力，并驱动执行机构调整减震器阻尼。
电子稳定系统的工作原理
车辆稳定性
电子稳定系统通过监测车辆行驶时的横摆角速度、横向加速度和
方向盘转角等参数。
干预控制
当ECU检测到车辆出现失稳迹象时，它会通过降低发动机输出功率或对个别车轮施加制动来调整车辆动态。
对电池依赖度高
电控悬挂系统需要电源供电，如果电池出现故障或电量不足，系统可能无法正常工作。

汽车底盘电控系统检修基本知识

2. 爱护车辆 • 要使用座椅套、方向盘罩、脚垫、翼子板布、前罩 • 小心驾驶客户车辆 • 不能乱动客户车内物品 • 工具、新旧零件不能放在车上
3. 整洁有序 • 保持车间（地面、工具箱、工作台、仪器设备等）
整洁有序 • 车辆停正后方能维修
4. 安全生产（见后）
•1.7 汽车维修人员的工作原则
5. 计划和准备 • 明确你的工作任务 • 完成规定的工作后发现还有其他的工作，要报告服
4. 汽车修理
• 整车大修是汽车在行驶一定里程或时间后，经过检测诊断和技术鉴定，需要用修理或更换零部件的方法，恢复车辆整体完好技术状况，完全符合或接近汽车使用性能和寿命的恢复性修理。
• 总成大修是汽车的主要总成经过一定使用时间或行驶里程后，用修理或更换总成零部件的方法，恢复其完好技术状况和寿命的恢复性修理。
•1.2 汽车底盘的总体布置
•1.2 汽车底盘的总体布置
4. 发动机前置全轮驱动（XWD）
•1.2 汽车底盘的总体布置
5. 发动机中置后轮驱动（MR）用于跑车、赛车，如法拉利、保时捷、F1赛车。
•1.3 汽车行驶的基本原理
发动机动力→驱动力矩Tt →F0 →牵引力Ft
•1.4 汽车维修基本方法
如手套、护目镜、耳塞等。 • 不要将压缩空气对着人或设备吹。 • 尖锐的工具不要放到口袋里，以免扎伤自己或划伤
车辆。
•安全生产注意事项
• 常用通道上不要放工具、设备、车辆等。 • 用正确的方法使用正确的工具。 • 手、衣服、工具应远离旋转设备或部件。 • 开车进出车间时要格外小心。 • 在极疲劳或消沉时不要工作，这种情况会降低注意
务经理或调度，只有得到客户同意后才能进行 • 工作前做好计划 • 确认库房有所需的零部件 • 根据维修派工单进行工作，以免出错

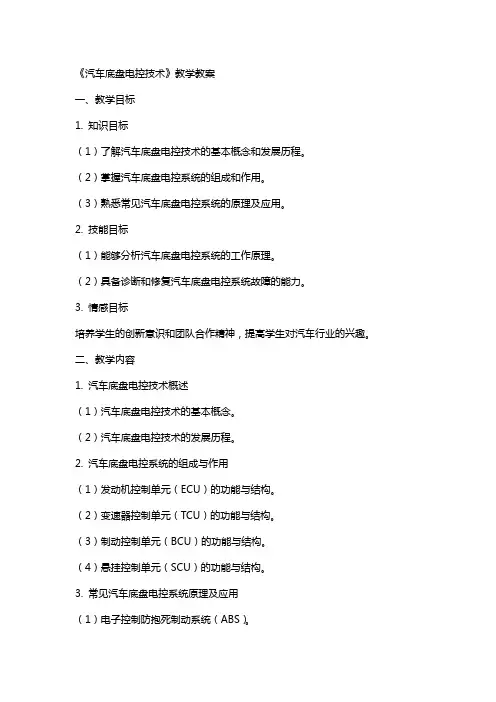

《汽车底盘电控技术》教案

《汽车底盘电控技术》教案第一章：概述教学目标：1. 了解汽车底盘电控技术的概念和发展历程。

2. 掌握汽车底盘电控系统的基本组成和作用。

3. 熟悉汽车底盘电控技术的重要性和应用领域。

教学内容：1. 汽车底盘电控技术的定义和发展历程。

2. 汽车底盘电控系统的基本组成，包括传感器、执行器和控制单元。

3. 汽车底盘电控技术的作用，包括提高行驶安全性、舒适性和燃油经济性。

4. 汽车底盘电控技术的应用领域，包括制动系统、悬挂系统、转向系统和驱动系统。

教学方法：1. 采用讲授法，讲解汽车底盘电控技术的概念和发展历程。

2. 采用案例分析法，分析汽车底盘电控系统的基本组成和作用。

3. 采用小组讨论法，讨论汽车底盘电控技术的重要性和应用领域。

教学评估：1. 课堂问答，检查学生对汽车底盘电控技术概念的掌握。

2. 小组讨论报告，评估学生对汽车底盘电控系统的基本组成的理解。

3. 课后作业，检查学生对汽车底盘电控技术作用和应用领域的掌握。

第二章：制动系统电控技术教学目标：1. 了解制动系统电控技术的原理和功能。

2. 掌握ABS、ASR和ESP等制动系统电控技术的工作原理和应用。

3. 熟悉制动系统电控技术的安全性和优势。

教学内容：1. 制动系统电控技术的原理和功能，包括ABS、ASR和ESP等。

2. ABS制动系统的工作原理和应用，包括轮速传感器的检测和控制单元的控制。

3. ASR加速防滑控制系统的工作原理和应用，包括牵引力控制和制动力控制。

4. ESP电子稳定程序的工作原理和应用，包括车身稳定控制和防抱死制动控制。

教学方法：1. 采用讲授法，讲解制动系统电控技术的原理和功能。

2. 采用案例分析法，分析ABS、ASR和ESP等制动系统电控技术的工作原理和应用。

3. 采用模拟演示法，展示制动系统电控技术的安全性和优势。

教学评估：1. 课堂问答，检查学生对制动系统电控技术原理的掌握。

2. 案例分析报告，评估学生对ABS、ASR和ESP等制动系统电控技术应用的理解。

汽车底盘电控技术—ASR(TRC)1

控制特性: ECU主要根据节气门开度、车速、变速器的变速位置信号，控制差动限制离合器的压紧力。 1）起步控制 1或低速挡，节气门开度大，接合油压中等； 2）打滑控制前后轮转速差超过2~3km/h时，接合油压高，差动限制最大； 3）通常控制接合油压为低，差动限制微弱，防止产生急转弯制动现象。
注：在车速很高（80~120km/h）时，ASR一般不起作用。
二、ASR系统的结构与工作原理
（一）ASR的基本组成和工作原理 ECU根据驱动轮和非驱动轮转速信号计算滑转率，若滑转率超出范围，再综合节气门开度、发动机转速、转向信号等确定控制方式，从而控制驱动轮滑转率在目标范围内。
（二）ASR的传感器
ABS是防止制动车轮抱死而滑移；
ASR是防止驱动轮原地不动而滑转。
滑转率Sd Sd=（Vc-V）/Vc×100%
V—车身速度；Vc—车轮速度
V＝0 时，汽车处于完全滑转状态。 1）附着系数随路面的不同而呈大幅度的变化； 2）在各种路面上，当滑转率为20%左右时，附着系数达到峰值； 3）上述趋势，无论制动还是驱动时都几乎一样。
主要传感器：轮速传感器、节气门开度传感器 ASR选择开关—可关闭ASR系统（悬空检测故障时）
（三）ASR的ECU—一般与ABS的ECU组合在一起
（四）ASR的执行机构
１、制动压力调节器作用：对滑转车轮施加制动力和控制制动力的大小 1）单独方式的ASR制动压力调节器
电磁阀不通电，ASR不起作用，电磁阀在左位，活塞推至右端，不影响ABS的工作；电磁阀通电，阀在右位，活塞左移，对滑转车轮施加制动；电磁阀半通电，阀在中位，活塞保持原位，制动压力不变；电磁阀断电，阀在左位，活塞右移，制动压力下降。

汽车底盘电控技术电子悬架系统

汽车载荷变化时， ECU根据四个触点开关的通断，对车高进行判断。
2）光电式高度传感器
传感器中有两个光电耦合器，每个光电耦合器有四个发光二极管和光敏三极管组成。传感器的转轴一端连接导杆，另一端连接遮光圆盘。当车高发生变化时，导杆上下摆动，从而通过转轴驱动圆盘转动，光电耦合器输出ON/OFF信号。
二电子控制悬架系统的结构与工作原理
（一）基本组成与一般原理
基本组成： ECU 传感器— 车高传感器、车速传感器、加速度传感器、转向盘转角传感器、节气门位置传感器开关信号—模式选择开关、制动灯开关、停车开关、车门开关等
执行机构— 可调阻尼力减振器、可调弹簧高度和弹性大小的弹性元件等
一般原理：
注：有些车具有上述1个或2个功能，有些具有3个功能。
电子悬架系统的种类
1）按传力介质不同分气压式和油压式
2）按控制理论不同分半主动式—有级半主动式（阻尼力有级可调）无级半主动式（阻尼力连续可调）主动式—全主动式（频带宽大于15Hz）慢全主动式（频带宽3~6Hz）
主动式悬架能供给和控制动力源（油压、空气压），能根据传感器检测的汽车载荷、路况、车速、起步、制动、转向等状况，自动调节悬架刚度、阻尼力和车身高度，显著提高汽车的操纵稳定性和乘坐舒适性。
（四）执行机构的结构与工作原理
1、阻尼控制执行机构 1）可调阻尼减振器
组成：缸筒、活塞、活塞控制杆、回转阀等
ECU通过控制杆控制回转阀相对活塞杆转动，使油孔通断，改变流通面积，调节减振器阻尼力。
A、C孔相通为软； B孔与活塞杆上油孔相通为中； A、B、C孔均不通为硬。
2）直流电动机式执行器
主要内容：
1、电子控制悬架的功能与种类 2、电子控制悬架的结构与工作原理 3、典型汽车电子控制悬架系统
