制动主缸制动主缸是汽车制动系统中的核心组件之一。
它的作用是通过踏板力量将液压能转化为机械能,从而实现汽车的制动功能。
本文将从制动主缸的原理、结构和维护等方面进行介绍。
一、制动主缸的原理制动主缸的工作原理是基于液压传动的原理。
当驾驶员踩下制动踏板时,踏板上的力量通过连杆传递给制动主缸的活塞。
活塞在外力作用下向前运动,使得制动主缸内的刹车油被压力推动向刹车系统中的制动器。
刹车油在传递的过程中,由于刹车管道内压力的增加,达到了一定的压力,从而使制动器受到有效的压迫,实现刹车的效果。
二、制动主缸的结构制动主缸通常由主缸筒体、活塞、油封、油箱等部分组成。
1.主缸筒体:主缸筒体是制动主缸的外壳,通常由铝合金或铸铁制成。
它是固定和保护其他组件的重要部分。
2.活塞:活塞是制动主缸内的关键组件。
它位于主缸筒体内,与踏板连杆相连。
活塞通常由铝合金或铸铁制成。
当踏板力量作用于活塞时,活塞会向前移动,从而起到推动刹车油的作用。
3.油封:油封是防止刹车油泄漏的重要组件。
它位于活塞和主缸筒体之间,防止刹车油从活塞周围泄漏出去。
4.油箱:油箱是存储刹车油的部分。
它通常位于主缸筒体的一侧,用于储存供制动主缸使用的刹车油。
油箱通常具有透明的标尺,方便驾驶员观察刹车油的余量。
三、制动主缸的维护为了保证制动主缸的正常运行和延长其使用寿命,以下几点维护工作需要特别注意:1.定期检查刹车油的水分含量:刹车油容易吸湿,过高的水分含量会降低刹车系统的工作效率。
因此,定期检查刹车油的水分含量,并及时更换刹车油,是保持制动主缸正常运行的重要措施。
2.注意刹车油的品质:选择合适的刹车油并定期更换是非常重要的。
刹车油的品质直接关系到制动主缸的工作效果和系统的安全性。
3.检查主缸密封圈和油封:定期检查主缸密封圈和油封的磨损情况。
如果发现有磨损或泄漏迹象,应及时更换。
4.注意制动踏板的力量传递:制动踏板与制动主缸通过连杆连接,确保连杆的稳固性和顺畅的传动是保证制动主缸正常工作的重要条件。

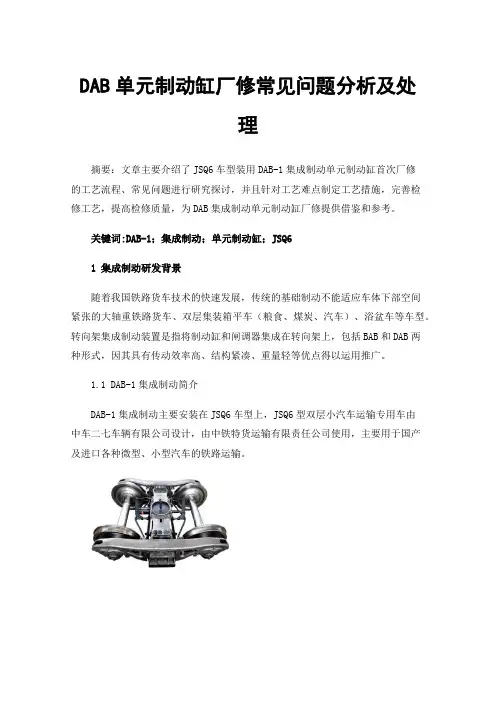

DAB单元制动缸厂修常见问题分析及处理
DAB单元制动缸厂修常见问题分析及处理摘要:文章主要介绍了JSQ6车型装用DAB-1集成制动单元制动缸首次厂修的工艺流程、常见问题进行研究探讨,并且针对工艺难点制定工艺措施,完善检修工艺,提高检修质量,为DAB集成制动单元制动缸厂修提供借鉴和参考。
关键词:DAB-1;集成制动;单元制动缸;JSQ61 集成制动研发背景随着我国铁路货车技术的快速发展,传统的基础制动不能适应车体下部空间紧张的大轴重铁路货车、双层集装箱平车(粮食、煤炭、汽车)、浴盆车等车型。
转向架集成制动装置是指将制动缸和闸调器集成在转向架上,包括BAB和DAB两种形式,因其具有传动效率高、结构紧凑、重量轻等优点得以运用推广。
1.1 DAB-1集成制动简介DAB-1集成制动主要安装在JSQ6车型上,JSQ6型双层小汽车运输专用车由中车二七车辆有限公司设计,由中铁特货运输有限责任公司使用,主要用于国产及进口各种微型、小型汽车的铁路运输。
DAB-1集成制动装置示意图DAB-1集成制动主要由DAB型单元制动缸、前制动杠杆、后制动杠杆、右组合式制动梁、座组合式制动梁链蹄环等组成。
1.2 DAB-1集成制动原理120-1阀将副风缸的风充入单元制动缸内,使制动缸压力增大,通过制动缸活塞将压力转换为推力,从而作用于闸调器,闸调器将力传递至制动梁上,进而推动制动梁将闸瓦推到车轮踏面,实现制动。
2 DAB单元制动缸检修问题统计及分析2.1 制动缸问题(1)目前用于DAB-1型集成制动装置的制动缸压力比有5.4、6.3、7.2、8.2、9.2共5种规格,缸径均为178mm。
在检修过程中发现压力比为5.4的制动缸问题较多,其问题主要有3种形式:一是制动缸气密性不合格;二是制动缸增力缸活塞不复位;三是制动缸活塞杆松动。
经过统计,制动缸气密性不合格占比最大,具体情况见下表1。
表1 制动缸问题明细(2)问题原因分析①制动缸气密性不合格。
其产生原因为:一是制动缸膜片边缘存在破损缺陷导致漏风;二是膜片装入制动缸时翻边,导致泄漏超标;三是毡托组成的外钢带过短(比内簧带短约20mm),导致内簧带刺穿润滑套,进而划伤缸体,导致泄漏;四是支承环加工后,毛刺有未清理干净现象,导致使用过程中毛刺夹在缸体内壁与膜片之间,导致漏泄。
大秦线运煤敞车用制动缸常见故障的分析及建议
大秦线运煤敞车用制动缸常见故障的分析及建议摘要:大秦线东西横向跨度较大,沿途经过的地理地貌复杂,车辆运行环境山区、平原交替, 由于旋压密封式制动缸在设计、制造时存在的某些缺陷及检修时未严格执行标准的原因,大秦线敞车装用的制动缸发生漏泄等故障频率较高,本文主要对其常见故障进行分析,并给出一些相应建议。
关键词:制动缸漏泄密封圈润滑改革开放以来,我国科研人员采用了大量新技术,为铁路运输方面实现重载、提速做了很大努力,其中研制的旋压密封式制动缸,制动缸缸体与后盖自成一体,前盖由钢板压制而成,气密性非常好。
此外还设有滤尘套,保持了制动缸内部的清洁度,对制动机的正常制动、缓解起到保护作用。
大秦线路上的运煤敞车,其制动缸全部采用旋压密封式制动缸,下面将着重从其结构、运用中常见的故障及解决方法等几个方面进行介绍。
一、旋压密封式制动缸的结构及其活塞行程当货车制动时,制动缸中进入压力空气,受橡胶密封件密封的影响,活塞及活塞杆压缩弹簧,对基础制动装置产生推动力,当闸瓦与车轮完成贴靠以后,整个货车制动作用完成。
当货车缓解时,制动缸中的压力空气排出,活塞及活塞杆恢复到原来缓解位置。
推杆组成受复原弹簧压力作用的影响,随活塞回移,闸瓦便会离开车轮踏面,使得车轮与闸瓦之间保持正常间隙,二者相互配合、相互使用。
1.1旋压密封式制动缸的组成及其特点1.1.1组成旋压密封式制动缸主要由缸体、活塞、缸座、缓解弹簧和前盖等部分组成,各部分之间相互配合,不可分割。
1.1.2主要特点(1)旋压制动缸重量较轻,总重约占铸铁缸重量的50%。
(2)旋压制动缸内表面精度较高。
旋压缸内表面粗糙度由原来的Ra1.6变为Ra0.8,在精度上有了很大的提高,而且采用一次性加工工艺完成,省却了繁琐的机械加工程序,生产效率提高,密封圈的使用寿命延长,制动缸的检修期缩短。
(3)旋压缸体具有可焊接性,利于保证制动缸整体结构的完整性。
可利用缸体可焊性的这一特点,在缸体上焊接附属部件,制造不同安装要求的制动缸,满足不同的需求,便捷通用。

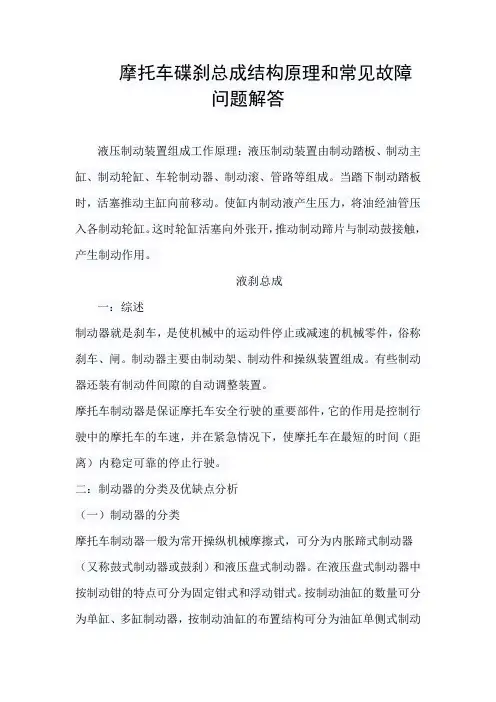

摩托车碟刹总成结构原理和常见故障问题解答
摩托车碟刹总成结构原理和常见故障问题解答液压制动装置组成工作原理:液压制动装置由制动踏板、制动主缸、制动轮缸、车轮制动器、制动滚、管路等组成。
当踏下制动踏板时,活塞推动主缸向前移动。
使缸内制动液产生压力,将油经油管压入各制动轮缸。
这时轮缸活塞向外张开,推动制动蹄片与制动鼓接触,产生制动作用。
液刹总成一:综述制动器就是刹车,是使机械中的运动件停止或减速的机械零件,俗称刹车、闸。
制动器主要由制动架、制动件和操纵装置组成。
有些制动器还装有制动件间隙的自动调整装置。
摩托车制动器是保证摩托车安全行驶的重要部件,它的作用是控制行驶中的摩托车的车速,并在紧急情况下,使摩托车在最短的时间(距离)内稳定可靠的停止行驶。
二:制动器的分类及优缺点分析(一)制动器的分类摩托车制动器一般为常开操纵机械摩擦式,可分为内胀蹄式制动器(又称鼓式制动器或鼓刹)和液压盘式制动器。
在液压盘式制动器中按制动钳的特点可分为固定钳式和浮动钳式。
按制动油缸的数量可分为单缸、多缸制动器,按制动油缸的布置结构可分为油缸单侧式制动器与油缸对置式制动器两类。
1:鼓式制动器:优点:鼓式制动器有良好的自刹作用,由于刹车来令片外张,车轮旋转连带着外长的刹车扭曲一个角度,刹车来令片外张力(刹车制动力)越大,则情形就越明显,因此,一般大型车辆使用鼓式制动器,除了成本较低外,大型车于小型车的鼓式制动器,差别可能只有大型车采用气动辅助,而小型车采用真空辅助来帮助刹车。
鼓式制动器制造技术层次较低,也是最先用于刹车系统,因此制造成本要比碟式制动器要低。
缺点:由于鼓式制动器刹车来令片密封与刹车鼓内,造成刹车来令片磨损后的碎屑无法散去,影响刹车鼓与来令片的接触面而影响刹车性能。
鼓刹最大的缺点是下雨天沾了雨水后会打滑,造成刹车失灵。
2:盘式制动器优点:由于刹车系统没有密封,因此刹车磨损的碎屑不会沉积在刹车上,碟式上的离心力可以将一切水、灰尘等污染向外抛出,以维持一定的清洁,此外由于碟式刹车的零件独立在外,要比鼓式刹车更易于维修。
汽修基础知识:制动系统维修技巧
汽修基础知识:制动系统维修技巧制动系统是汽车重要的安全系统之一,它负责控制车辆的速度和停车。
在汽车行驶过程中,制动器通过对轮胎施加压力来减速车辆。
因此,掌握制动系统的维修技巧对汽车维修人员来说是至关重要的。
本文将介绍制动系统的基本原理和维修技巧。
一、制动系统基本原理:制动系统主要由制动器、制动液和制动辅助系统组成。
制动器可以分为盘式制动器和鼓式制动器。
在盘式制动器中,制动器在轮转的盘上施加摩擦力来减速车辆。
而在鼓式制动器中,制动器在轮转的鼓内部产生摩擦。
制动液是将踩下制动踏板的力转化为压力的介质。
常用的制动液有DOT3、DOT4和DOT5三种类型,它们具有不同的沸点和黏度,以适应不同环境和工况的要求。
制动辅助系统包括了制动助力器和防抱死系统(ABS)。
制动助力器可以通过减小司机踩踏制动力的力度来增加制动的效果。
而ABS系统可以监测车轮的旋转速度,并在紧急制动时避免车轮抱死,提高制动的稳定性。
二、制动系统维修技巧:1.制动系统故障诊断:制动系统常见的故障有制动失效、刹车失灵、刹车异响等。
当发现这些故障时,首先要进行系统性的故障诊断,找出问题的原因。
(1)检查制动液:检查制动液的液位和质量。
制动液过低或者过脏会影响制动器的正常工作。
如果液位过低,应及时补充制动液,并检查是否有制动液泄漏的情况。
(2)检查制动盘和制动鼓:制动盘或者制动鼓的磨损严重会导致制动不良。
通过检查制动盘或者制动鼓的磨损程度,可以判断是否需要更换。
(3)检查制动片或者制动鼓片:制动片或者制动鼓片的磨损也会影响制动效果。
如果制动片或者制动鼓片的磨损达到规定的极限,则应立即更换。
2.制动系统维护:(1)周期性更换制动液:制动液的沸点会随着时间的推移而下降,如果沸点过低,可能会导致制动失效。
因此,建议定期更换制动液,以保持其正常工作。
(2)定期检查制动器:定期检查制动器的磨损情况,如果磨损严重,应及时更换制动片或者制动鼓片。
(3)保持制动系统清洁:制动器上的灰尘和污垢会影响制动器的工作效果。
制动主缸的结构与工作原理
第三阶段:继续推动活塞,来自第二压力 腔的液压作用到第二活塞上产生的反作用 力加上逐渐增大的第二回位弹簧抗力之和 大于第一回位弹簧的抗力,使第一回位弹 簧被压缩,第一腔也开始建压。
工作状态
Page 6
• 补偿孔式主缸工作过程(3):
泄压状态:当制动踏板 松开后,在两个回位弹 簧的作用下,活塞迅速 回退,这时在压力腔容 易形成真空。为了消除 真空,必须让供油腔内 的制动液快速地补充到 压力腔。这时通过活塞 上的过油孔制动液由供 油腔进入到压力腔,使 制动回路压力降低。
泄压状态
Page 7
继续推动活塞来自第二压力腔的液压作用到第二活塞上产生的反作用力加上逐渐增大的第二回位弹簧抗力之和大于第一回位弹簧的抗力使第一回位弹簧被压缩第一腔也开始建压
制动主缸的结构与工作原理
一、制动主缸的结构 • 补偿孔式主缸程定义(补偿孔式):
Page 3
• 主缸第一活塞组件结构:
自然状态
Page 5
• 补偿孔式主缸工作过程(2):
建压状态: 第一阶段:来自第一活塞的推力推动第一、 二活塞组件向前运动,主皮碗唇边将两个 补偿孔封闭。
第二阶段:继续推动活塞,因第二回位弹 簧抗力小于第一回位弹簧,故先被压缩, 第二压力腔先建压。此时第一压力腔内的 制动液未被压缩,故第一腔没有液压。
• 第一活塞限位底座与调节螺杆之间可以相对运动,第一活塞在推力的 作用下,压缩回位弹簧向前运动,调节螺杆起辅助导向作用 • 第一活塞组件的高度直接影响第二腔的死行程。
Page 4
一、制动主缸的工作原理
• 补偿孔式主缸工作过程(1):
自由(非工作)状态: 主皮碗位于补偿孔和供油 孔之间,压力腔和供油腔 通过这两个孔相连,主缸 没有油压输出。
制动主缸的检修
二、液压制动管路的布置方式 液压制动管路的布置方式有单管路和双管路两种 Nhomakorabea1.单管路
2.双管路 (1)前后制动器对角独立制动
一套管路失效时,另一套管路使对角制动器保持一定的制动效
能,为正常时的50%。
(2)对角彼此独立的布置方案 一轴的同侧车轮制动器与另一轴的对侧车轮制动器同属一个
管路。当一套管路失效时,另一套管路仍能使前、后制动器保 持一定的制动效能。制动效能为正常时的50%。
放松制动踏板,主缸中活塞和推杆在前后活塞弹簧的作用下回 到原始位置,制动解除。 (3)优点
当前腔控制的回路发生故障时,前活塞不产生液压前轮
制动失效。但在后活塞液力作用下,前活塞被推到最前端,后 腔产生的液压仍使后轮产生制动。若后腔控制的回路发生故障 时,前腔仍能产生液压使前轮产生制动,确保行车安全。
八、技术要求
3.拆卸前刮水器臂端盖,拆卸左侧挡风玻璃刮水器臂和刮水片总 成;拆卸右侧挡风玻璃刮水器臂和刮水片总成,拆卸发动机盖至 前围上盖板密封;拆卸右前围板上通风栅板,拆卸左前围板上通 风栅板,拆卸挡风玻璃刮水器电动机及连杆,拆卸前围上外板;
4.拆卸空气滤清器总成,断开制动液传感器线束接头;排净制动液, 释放制动真空助力器真空,断开制动管路,用连接螺母扳手从制动 主缸分总成上断开2条制动管路;
三、制动主缸的结构 主缸的壳体内装有前活塞、后活塞及前后活塞弹簧,前后
活塞分别用皮碗、皮圈密封,前活塞用挡片保证其正确位置。 两个储液筒分别与主缸的前、后腔相通,前出油口、后出油口 分别与前后制动轮缸相通,前活塞靠后活塞的液力推动,后活 塞直接由推杆推动。
四、制动主缸的作用
将踏板输入的机械力转换成油液 压力。将驾驶员作用在制动踏板上的 机械力转变成液压力。制动主缸利用 液压原理增加驾驶员的踏板力。
汽车制动系统的原理及故障排查
汽车制动系统的原理及故障排查汽车制动系统是车辆安全行驶的重要组成部分,它承担着控制车辆速度和停车的重要功能。
本文将介绍汽车制动系统的原理以及常见的故障排查方法,以帮助读者更好地了解和维护汽车制动系统。
一、汽车制动系统的原理汽车制动系统主要由制动踏板、主缸、制动助力装置、刹车片、刹车盘等组成。
其工作原理如下:1. 制动踏板:驾驶员通过踩下制动踏板来发起制动指令。
2. 主缸:主缸位于制动踏板下方,它将驾驶员通过制动踏板传来的制动指令转化为液压信号。
3. 制动助力装置:制动助力装置用于增加制动力的大小,常见的助力装置有真空助力器和液压助力器等。
4. 刹车片与刹车盘:刹车片紧贴在刹车盘内侧,通过夹紧或摩擦来减速或停车。
在制动时,刹车盘被制动钳夹紧,使得刹车片与刹车盘之间摩擦产生制动力。
二、汽车制动系统常见故障及排查方法1. 刹车失灵:当刹车失灵时,车辆无法停车,极大地危及驾驶者和他人的安全。
刹车失灵的原因可能是制动管路泄漏、主缸密封失效等。
排查方法如下:- 检查制动液容器是否充足,若不足需添加制动液。
- 检查制动管路是否有泄漏,如发现泄漏应及时更换管路。
- 检查主缸是否工作正常,若发现问题应及时修理或更换主缸。
2. 刹车异响:当刹车产生异响时,可能是刹车片磨损过度或杂质进入刹车机构。
排查方法如下:- 观察刹车片是否磨损过度,如磨损过度应及时更换刹车片。
- 清理刹车盘和刹车片之间的杂质,确保刹车操作顺畅。
3. 刹车失灵后难以释放:当刹车失灵后,有时刹车踏板会难以释放,导致车辆无法正常行驶。
产生此问题的原因可能是制动助力器失效或刹车片与刹车盘卡死。
排查方法如下:- 检查制动助力器是否失效,如失效应及时维修或更换助力器。
- 检查刹车片与刹车盘是否卡死,如卡死应进行清理或修理。
4. 刹车偏软:当刹车踏板感觉偏软且制动效果不佳时,可能是制动助力装置故障或制动系统有泄漏。
排查方法如下:- 检查制动助力器是否正常,如异常应及时修理或更换助力器。
汽车制动主缸原理及失效案例分析
汽车制动主缸原理及失效案例分析汽车制动主缸是制动系统管路中重要零部件之一,作用是将自外界输入的机械能转换成液压能,从而液压能通过管路再输给制动轮缸。
制动主缸主要分为三类:补偿孔式、中心阀式和柱塞式。
制动主缸功能失效将会导致整个制动系统失去作用,从而造成汽车制动力减弱或丧失。
标签:压力;制动主缸;侧向力;密封作用1 制动主缸的工作原理帕斯卡定律:定义:根据静压力基本方程(p=p0+ρgh),盛放在密闭容器内的液体,其外加压强p0发生变化时,只要液体仍保持其原来的静止状态不变,液体中任一点的压强均将发生同样大小的变化。
这就是说,在密闭容器内,施加于静止液体上的压强将以等值同时传到各点。
这就是帕斯卡原理,或称静压传递原理。
制动主缸利用帕斯卡原理将真空助力器的输出力转化为液压输出到制动管路;将机械力转化为液压力过程。
2 制动主缸的类型特点2.1 补偿孔式主缸,不能承受高的压力冲击,因为它的第一密封圈位于扩张孔的后面,高的压力冲击会使密封圈脱落,同样,它的制动液流动能力也非常有限。
2.2 中心阀式主缸,结构较复杂,能满足ABS和ESP的要求,是这些年的主流。
2.3 柱塞式主缸,结构作了很大的改进,总长度缩短(节省空间),全行程更大,皮碗改为固定在缸体槽内,不再随活塞一起运动,缸体内部结构较复杂,加工难度偏大,能同时满足ABS和ESP的要求,耐久性提高,事故安全性更高。
3 常见失效案例分析3.1 柱塞式制动主缸3.1.1 失效模式失效现象为制动力减弱,制动液报警灯点亮,检查发现储液壶制动液不足。
确认制动主缸发现活塞偏磨、密封圈磨损导致配合不严泄漏。
3.1.2 失效机理助力器回位弹簧在安装后存在一定的初始压缩量,此状态下弹簧侧向力较大,一般在24N以上。
(如图1)助力器弹簧侧向力Fv导致初始状态时助力器输出推杆发生偏斜,偏斜的推杆与主缸活塞接触不同轴,在制动时输出推杆轴向力产生部分侧向分力,推杆轴向力Fa越大产生的侧向分力越大,从而产生的偏转力矩Mh越大,造成主缸活塞运动不同心与内壁发生严重摩擦,最终导致活塞、皮碗磨损。
汽车制动系统的工作原理和故障排除方法
汽车制动系统的工作原理和故障排除方法现代汽车制动系统是保证车辆行驶安全的重要组成部分,它能够使车辆减速、停车并维持行驶稳定。
本文将介绍汽车制动系统的工作原理以及一些常见的故障排除方法。
一、汽车制动系统的工作原理汽车制动系统主要由制动踏板、制动助力装置、主缸、制动管路、制动器等组成。
其工作原理如下:1. 制动踏板:当驾驶员踩下制动踏板时,被踏板踩到的力会通过助力装置传递给主缸。
2. 制动助力装置:制动助力装置根据传感器监测到的制动力大小,提供额外的液压力以增加制动力矩。
3. 主缸:主缸是整个制动系统的控制中心,它把机械能转化为液压能,并将压力传递给制动管路。
4. 制动管路:制动管路将主缸的液压力传递给制动器,使制动器产生制动力。
5. 制动器:制动器将制动力转化为摩擦力,通过与车轮接触来抵抗车辆运动的惯性。
二、汽车制动系统常见故障的排除方法1. 制动失灵:可能的原因是制动油泵损坏、制动管路泄漏、制动助力装置故障等。
解决办法是及时检修或更换受损部件。
2. 制动失灵时刹车不灵敏:造成这种情况的原因可能是制动片磨损、制动液老化等。
解决办法是定期更换制动片和制动液,确保其在良好的工作状态。
3. 刹车时出现异响:这可能是由于制动器与刹车盘之间存在摩擦不良,或者刹车片与刹车片容器之间的渗漏造成的。
可以通过清洗并调整制动器,及时更换受损的部件来解决这个问题。
4. 刹车偏软:可能是由于制动器活塞密封圈磨损、制动踏板弹簧松动等原因造成。
可以通过更换密封圈、调整制动踏板弹簧来解决该问题。
5. 制动抖动:这可能是由于制动盘变形、制动器安装不平衡等原因引起的。
解决办法是修整或更换制动盘,并确保制动器的安装平衡。
总结:通过本文对汽车制动系统的工作原理和常见故障排除方法的介绍,我们可以了解到汽车制动系统的重要性以及保养和维修的必要性。
驾驶员需要定期检查和维护汽车的制动系统,以确保行驶安全。
任何制动系统故障都应及时修复,以免对驾驶造成危险。
制动系统常见问题汇总
症状 可能故障原因
踏板软或者踏板过低
制动系统制动液渗漏
制动系统里面有空气
活塞密封圈(老化或者损坏) 制动主缸有故障
制动拖滞
制动踏板自由行程(太小) 驻车制动手柄的行程(调整不当)驻车拉索(卡滞)
制动蹄的清洁(调节不当)
衬垫(破裂或扭曲)
制动蹄(破裂或扭曲)
前盘式制动活塞(粘滞)
制动轮缸(活塞粘滞)
前盘式制动活塞(冻结)
制动轮缸(活塞冻结)
张紧或回位弹簧(故障)
助力系统(漏气)
制动主缸(故障)
制动弹脚 前盘式制动活塞(粘滞) 制动轮缸(活塞粘滞) 衬垫(有油污)
制动蹄片(有油污)
前盘式活塞(冻结) 制动轮缸(活塞冻结) 前制动盘(刮伤)
后制动鼓(刮伤) 衬垫(破裂或扭曲) 制动蹄(破裂或扭曲)
制动踏板硬但制动效率
低
制动系统漏油
制动系统有空气
前盘式制动活塞(粘滞) 制动轮缸(活塞粘滞)
衬垫(破裂或扭曲) 制动蹄(破裂或扭曲) 衬垫(有油污)
制动蹄片(有油污)
衬垫(打滑)
制动蹄片(打滑)
前制动盘(刮伤)
后制动鼓(刮伤)
助力系统(漏气)
制动噪声
衬垫(破裂或扭曲) 制动蹄(破裂或扭曲) 装配螺栓(松动)
前制动盘(刮伤)
后制动鼓(刮伤)
制动片支撑片(松动)
滑动销(疲劳磨损)
衬垫(变脏)
制动蹄(变脏)
衬垫(打滑)
制动蹄(打滑)
张紧或回位弹簧(故障) 制动回位弹簧(破损)。
制动主缸与真空助力器结构及其基本原理
*.真空助力器带制动主缸和比率阀的结构原理及故障解析真空助力器带制动主缸和比率阀的结构原理及故障解析一真空助力器与制动主缸的结构及原理(一)液压管路联接形式奇瑞轿车采用液压对角线双回路制动系统联接,如图 1 所示。
制动主缸 3 的第一腔出油口经过比率阀与右前轮、左后轮的制动管路 4 联接相通。
制动主缸 3 的第二腔出油口经过比率阀与左前轮、右后轮的制动管路 5 联接相通。
两个制动管路 4、5 呈交织型对角线部署。
这种液压对角线双回路制动系统的联接形式,能保证在某一个回路出现故障时还可以获得总制动效率的50%。
其他,这种制动系统结构简单,而且直行时紧急制动的牢固性好。
( 二) 串通式双腔制动主缸1带补尝孔串通式双腔制动主缸奇瑞轿车采用补尝孔串通式双腔制动主缸,其结构原理如图 2 所示。
制动时,驾驶员踩下制动踏板,真空助力器推动第一活塞 13 左移,在主皮碗遮住补尝孔 15 后,第一工作腔 9 的制动液建立起压力,在此压力下及第一回位簧的抗力作用下,又推动第二活塞 7,并战胜第二回位簧抗力 2 左移,在主皮碗遮住补尝孔 4 后,第二工作腔 3 随之产生压力,制动液经过四个出油口进入前、后制动管路,对汽车推行制动。
清除制动时,驾驶员松开制动踏板,活塞在弹簧作用下开始回位,高压制动液顺管路回流入制动主缸。
由于活塞回位速度迅速,工作腔内容积相对增大,致使制动液压力迅速降低,管路中的制动液碰到管路阻力的影响,制动液来不及充足流回工作腔充满活塞搬动让出的空间,这样使工作腔形成必然的真空度,贮液罐里的制动液便经回油孔14、16 和活塞上面的四个小孔推开阀片 6 经主皮碗 5、11 的边缘流入工作腔。
当活塞完好回到位时,工作腔经过补尝孔与贮液罐相通,这时节余的制动液经补尝孔流回到贮液罐。
等待下一次制动,这样往复循环进行。
2带 ABS的中心阀式双腔制动主缸ABS系统装备于奇瑞豪华轿车,大大提高了整车的安全性和制动牢固性,为了提高ABS系统工作的可靠性,奇瑞轿车采用了中心阀式双腔制动主缸,其结构如图 3 所示。
基础制动常见故障
基础制动常见故障
基础制动是轨道车重要的部件,轨道车基础制动基本上是用杠杆传动,这种基础制动系统是由制动缸鞲鞴杆推动杠杆传动,由杠杆把制动力放大若干倍后传到闸瓦,由闸瓦贴死车轮来产生制动,这种制动系统经常出现如下故障:
1、制动缸漏风
原因1:制动缸内缺少润滑油脂。
处理方法:拆开制动缸在制动缸内壁涂抹过量的润滑脂。
原因2:制动缸皮碗(制动缸内部)破损
处理方法:拆开制动缸检查皮碗工作状态,对破损皮碗进行更换。
2、制动缸行程过大或过小
如果制动缸行程小于40mm,制动缸内部会出现漏风故障;如果制动缸行程过大会造成在紧急制动情况下擦伤轮对
处理方法:通过调整纵向调整杆来调整制动缸行程,使制动缸行程在80-120mm之间,制动缸伸出刻度不得低于40mm。
3、闸瓦偏磨
处理方法:调整横向调整杆调整闸瓦左右距离,保证闸瓦在制动时,能够完全紧贴车轮踏面。
4、闸瓦上下间隙不一致。
通过调整闸瓦平衡弹簧(见下图标注位置)来调整上、下间隙,调整完后,要紧固螺母,防止车辆运行过程中,由于振动导致螺母松脱。
浅析DAB单元制动缸检修存在的问题及解决办法
浅析DAB单元制动缸检修存在的问题及解决办法摘要:铁路货车DAB型单元制动缸属于新产品,在设计、制造、检修、运用过程中,存在一些质量问题,按既有检修技术要求检修完成后装车使用,个别存在性能失效的情况,如制动缸前盖内φ28密封圈破损导致胶泥漏泄、限位筒挡块断裂等。
分析失效情况,提出解决措施,以确保DAB型单元制动缸的性能,保证行车安全。
关键词:铁路货车 DAB型单元制动缸φ28密封圈限位筒挡块DAB单元制动缸属于新产品,在设计制造、检修、运用过程中,存在一些质量问题,检修技术要求在配件检测、检修,组装配合等方面也有部分项点规定不完善。
结合近期发生的质量问题对公司内部检修工艺进行完善,制定了相应措施,现具体汇报如下:一、存在的问题1.DAB不出闸。
2022年9月出厂,23年2月反馈不出闸,现车分解后更换。
返厂后将闸调器分解检查,发现前盖φ28密封圈破损,梯形同轴密封件未挡住胶泥,胶泥大量漏泄至制动缸内。
不缓解的现车和破损密封圈2.DAB反馈不缓解。
2022年7月出厂,23年4月反馈不缓解,现车分解后更换。
返厂后将闸调器分解检查,发现限位筒档铁单侧断裂,断件顶住闸调器底部,导致闸调器不能复位。
挡块单侧断裂的现车及实物二、问题分析及控制措施(一)、φ28密封圈破损分析:同轴密封件应能密封胶泥,但密封圈破损后,破损的碎屑或胶泥内杂质顶住同轴密封件,造成胶泥从缝隙处漏出,制动力不能传递导致制动缸闸调器间力量不能传递和放大,制动失效。
经对首次进厂厂修的23件φ28密封圈进行分解、清洗、检查,发现破损的有9件(BCN3件,MF4件,SJ2件),未破损的14件,破损率达39.1%。
说明该密封圈设计的疲劳性能可能存在问题,须主导厂重新核算。
控制措施:1.加严制动缸前盖、增力缸活塞清洗质量,清洗前采用煤油进行浸泡30min,再用超声波清洗,彻底清洗干净,并更换新品胶泥。
2.组装φ28密封圈,不得采用挑针等尖锐工具,组装后用工艺活塞杆推拉使密封圈正位。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
制动主缸装车基础理论及常出问题汇总简析图例一按图说明:图为制动主缸在车身上正确安装图例,任何的故障或现象均在“正确安装的基础之上进行判断、验证”1.首先保证制动主缸活塞与助力器挺杆之间的间隙或过盈配合合理。
即总成的主缸空行程在1-2.5mm之间;2.图中尺寸2除以尺寸1为踏板比、在踏行程和制动力判断上均会考虑到此数值。
见尺寸3,此尺寸只允许短不允许长,这里的长、短只表示在未踩刹车时不能让主缸有预压缩而导致主缸无空行程。
这也是各种故障及现象查找验证的基础条件之一;3.在现场处理问题时如发现有踏板预压情况,可适当调节刹车灯开关来解决,或调整推叉的尺寸即尺寸3。
注:原则上制动踏板的高度与油门踏板的高度持平或高于油门踏板,不允许低于油门踏板的高度;知识:商品承用车制动踏板的设计要满足制动主缸的全行程及主缸单腔失效后的制动效果,但是制动踏板全程不允许超过150mm;踏板力不允许超500N;综合路面的整车减速度达0.8g时的踏板有效行程约为踏板总行程的三分之一为适,管路液压一般不超10MPa。
GB/T7258的标准里有相关规定二、真空助力器带制动总泵总成基本原理/主要技术参数介绍基本功能:真空助力器带泵总成是由真空助力器、制动主缸、贮液油壶三部分组成。
真空助力器带制动主缸总成为制动系统中的驱动机构。
制动主缸、制动油管、ABS/ESP压力调节系统(比例阀、三通)、制动轮缸组成一个封闭的液压回路系统。
当驾驶员踩刹车时,由制动踏板将驾驶员的下踩力,成比例的传递到真空助力器,再由助力器产生助力后成比例的传递到制动主缸,由助力推杆推动主缸活塞。
主缸活塞再推动液压回路中的制动液,使之在这个回路中建立起相应的压力。
然后再由制动系统中执行机构――制动器,将回路中的压力转换成理想制动力,因而达到一个良好的制动效果。
真空助力器的基本结构及工作原理简述:真空助力器原则是不可拆卸的零部件总成,它是由前壳、后壳铆接成型的,其内部结构分:真空腔、变压腔、皮膜、控制阀体、阀门总成、柱塞总成等重要部件,皮膜前端为真空腔皮膜后端为变压腔,阀门总成与控制动阀体组成大气通道与真空通道的开启机构,由柱塞总成来完成大气通道与真空通道的开启与关闭。
工作原理:即无工作时真空腔与变压腔是相通,两腔均为真空状态,当助力器推杆向前推动柱塞,关闭真空阀门,此时两腔为第一个平衡点即两腔均为真空平衡状态,继续向前推动柱塞则会打开打气阀门,此时外部的大气进入到变压腔。
那么皮膜的前端的为真空腔为真空状态,皮膜后端的变压腔冲入大气,此时会有一个伺服力产生,助力器开始助力并会向前移动,而推动制动主缸活塞。
制动主缸的基本结构及工作原理简述:制动主缸是可拆卸,可更换内部零件(需专业人员),制动主缸为双腔串列式主缸。
其特性是其中一腔失效另一腔仍能建立起最高工作液压。
其内部结构分为第一腔(与助力器连接端)与第二腔(尾端),如果为补偿孔结构,不易与ABS或ESP连接使用。
它是由第一活塞、第一副皮碗、主皮碗、第二活塞、第二副皮碗、主皮碗、阀门、回位弹簧等主要部件组成。
工作原理:当助力器推杆推动第一活塞时,由于是串连结构且第二回位弹簧力小于第一回位弹簧力,所以两腔活塞会带动皮碗同时向前移动,当第二腔阀门关闭第一腔主皮碗走过补偿孔时开始建压,0.1MPa时为此制动主缸的初始建压行程(空行程),再向前推动开始建压直至制动所需要的液压,即良好的制动压力。
比例阀的应用及工作原理:在整车设计过程中出现后轮制动力过大,导致刹车时很容易产生后轮抱死甩尾,即后轮比前轮提前抱死时,如无配ABS需加装比例阀或感载比例阀,在相同的管路液压下降低后轮的管路液压,来调节前、后轮制动力的大小。
比例阀主要由阀体、差径活塞、橡胶阀门、密封皮碗、压力弹簧组成。
即以阀门为界将阀体腔分为A、B两腔,与出油孔相连通的为B腔,与进油孔相通的为A腔,初始状态时两腔相通,阀门是开的。
B腔的承压直径为与阀密封的直径尺寸,A腔的承压直径为与密封皮碗密封的直径,两直径面积差比上B腔承压直径面积即为该比例阀的斜率。
压力弹簧的力主要作用在柱塞上方向下压开阀门的方向,当B腔压力大于一腔时,其在压强作用下柱塞会上移至到将阀门密封,其中需克服压力弹簧的力,这时就会有拐点的产生。
可根据拐点的大小来设定弹簧力的大小。
注:论理设计与实际测试有差异,因为受部件精度的影响,如表面粗糙度、摩擦力大小等因素,所以在设计初期取偏大值,后期可根据测试结果调整优化。
感载比例阀与普通比例阀基本原理相同,即在比例阀的外部加一根感载弹簧和作用在柱塞上的杠杆,也就是说等于两个压力弹簧,一个为内部一个为外部,外部的感载弹簧来感知车身的重量。
也就是说车身越重其作用在柱塞的力越大,拐点越高。
外部弹簧拉伸距离是根据车身空载和满载时的重量不同,其底盘高度来确定感载比例阀感载弹簧的空、满载拉伸距离的。
助力器曲线与比例阀曲线简述图例二:助力器曲线助力器曲线主要由:始动力、跳增值、最大输入、最大输出构成,各参数间的关系式为:最大输出力减去踏增值比上最大输入减去始动力得出来的数即为助力比。
助力器膜片的有效面积乘以系统真空度即为该款助力器的伺服力,简便算法:伺服力再加上最大输入力即等于最大输出力。
一般情况下客户会给出要求值,助力比、踏㬝值、始动力(如有要求按要求、如无要求按标准不大于110N);可根据这几个给定的数值解出最大输入或最大输出。
以上均为助力器的有效助力器参数,如再配主缸可根据所配主缸直径的大小转换成输出液压。
注:无助力即为助力器回位弹簧加上主缸始动腔的弹簧力,在此基础上再加点机械效率即可,约10%左右。
图例三:比例阀曲线比例阀曲线主要由:输入力、输出力、拐点三部分构成,即从0点延伸的45度线为直通线,开始有比例输出的那条斜线为比例阀输出线。
也就是说拐点之前为直通,比例阀是不起作用的。
关系式为:(输出压力减去拐点)除以(输入压力减去拐点)等于“斜率”注:“斜率”“比例”两者不同,不可与助力器的伺服比相同理解。
可理解为,它不是定比的,是递增式的。
也就是每一个点的比例是不同的。
常出问题及解决方法一、制动踏板发软:1管路里有空气2总泵皮碗溶涨3制动软管溶涨4制动器强度不够6前围板或踏板支架强度不够―――踩刹车时制动主缸随动幅度太大。
5表术不实―――有时用户会将踏板行程过长表术为踏板发软解决方法:1首先要确认用户表术的故障是否清析。
2确定故障现象后检查是否安装正确――参考图例一及说明。
检查方法1:用手按压踏板感觉初始位置是否有空档,即空行程。
如无空行程,将空行程调出来即可,然后重新排气后试车。
检查方法2:如无经验查证主缸是否有空行程,可将制动硬管从主缸下卸掉,拧开油杯盖,观察主缸出油口是否有制动液连续流出。
如不能有制动液连续流出则证明,制动主缸无空行程,造成制动管路排气不净。
注:导至主缸无空行程的有两咱原因,一个是主缸本身无空行程,一个是踏板预压造成。
如果带助力器的主缸还有一种情况就是助力器与总泵对接过盈导致主缸无空行程。
如果主缸本身无空行程更换主缸,如有踏板预压可调整参考图例一说明。
3总泵皮碗溶涨,这咱情况不经常出现,如上术步骤不能解决问题,首先要查总泵是否有问题,分别在两腔接上压力表检查是否建压正常。
另一个方法就是用丝堵将出油孔堵死,踩踏板感觉是否有发软现象。
如果有压力下降或发软就更换主缸。
如无泄压现象则证明在制动主缸这块是没有问题的。
如果用户有要求可以继续往下查。
4.查看制动软管是否有溶涨,即踏刹车时整体涨大,或是有鼓包。
如无继续往下查。
5.查看制动器是否强度不够,即踏刹车时查看钳口是否有张开现象。
毂式的查看制动蹄是否有变形。
6.查看前围板或踏支架是否强度过低,即踏刹车时总泵随动幅度过大,或踏板支架变形严重。
小结:在用户反馈问题时一定要认真听取,并询问明白是批量的还是偶发的,是一直有这个现象还是仅这个批次开始有的,几台车、什么时候什么情况下发生等等。
有时候可根据自家的产品情况,能从询问中确定出是哪里出了问题,然后有针对性的进行排查。
切记不要以为不是自家产品的问题而不顾用户的安危,这是职业素养。
二、制动踏板行程过长:有时候用户很可能将这一现象与踏发软混为一谈,遇到这种情况要有耐心讲解清楚。
1.踏板臂与推杆叉销轴间隙、制动总泵空行程(包括助力器)、制动器间隙2.管路里有空气3.表术不实―――“空行程”“建压行程”混淆不清。
4.设计问题―――建压行程过长解决方法:销轴间隙一般不大于0.3mm,制动主缸建压行程不大于4mm;毂式制动器摩擦片与毂的间隙不大于0.5,盘式不大于0.2mm或无间隙。
鉴于现场不便于测量,可询问用户或告知用户自查一下,也可以踩踏板试试,即起动车辆行驶越慢越好,然后轻轻踩刹车,能感觉出什么时候开始有刹车来,要多试几次,然后再根据试出来的踩踏距离,反推出制动主缸的建压行程,这样可以鉴定出是空行程过长还是建压行程过长。
如果是空行程过长的话,肯定是制动器间隙过大造成,但是一定要有把握自已的产品在合格的范围内,起码不至于差太多。
主缸空行程和销轴间隙对踏板行程影响甚微。
制动器的间隙影响最大。
如果是建压行程过长的话,则为设计问题可建议用户优化设计,比如增大主缸缸径加大主缸排量,或减小制动轮缸缸径降压需液量、或减小踏板比都能解决这问题,但是有一个前题就是要保证足够的制动力距。
即增大主缸、减小轮缸、减小踏板比这几项都是减小制动力的,所以如果制动力合适或偏小的话,不可以单方面改动,在改动建压行程的同时要兼顾制动力。
比如加大主缸缸径要同时加大助力器,减小轮缸直径同时加大制动器的有效半径或加大摩擦面积。
但有些较小车型减小点制动力,对整车的刹车影响不大,可建议加大主缸或减小轮缸试一试,如果制动力不够再进行下一步的改动。
小结:在用户反馈问题时一定要认真听取,并询问明白是批量的还是偶发的,是一直有这个现象还是仅这个批次开始有的,几台车、什么时候什么情况下发生等等。
有时候可根据自家的产品情况,能从询问中确定出是哪里出了问题,起码在询问沟通中能判断出是否有空气,然后有针对性的进行查证,最好能在自家产品上解决尽量改动自家的产品,这个要清楚自己有的产品都什么规格什么状态,如需重新开发的话要衡量该用户对自家的重要程度,然后再根据情况给用户合理的建议。
切记不要以为不是自家产品的问题而不顾用户的安危,这是职业素养。
三、制动力不足:包括制动距离长、制动效果不好、制动踏板太硬1.助力器泄露2.系统真空度不够(一般要求-50-80)3.制动器故障:强度低变形严重、发卡、摩擦片摩擦系数低、摩擦面过小。
4.设计问题解决方法:首先验证助力器是否有泄漏,起动发动机或电子真空泵使其抽真空,30s后关闭发动机或电源静待30s后踩踏板感觉是否有助力。
如果有明显助力就说明真空助力器是没问题的,如果无真空助力器感觉则说明真空助力器泄漏。
