施工总平面布置1、施工总平面布置的原则1、整体规划根据业主的整体规划部署，合理安排施工临建的位置；施工总平面的布置应符合国家、市有关建筑工程施工现场安全文明的规定，同时应根据施工组织设计分阶段进行规划；对涉及总平面的场地进行区域划分，使办公、生活、施工等区域独立、便于管理；2、用地规模及范围临时设施的布局既要符合施工组织设计对人员、物资的要求，又要最大限度地缩短工地内运输距离，以减少二次搬运，降低工程成本，加快施工速度；3、道路布置在施工期间，建筑物四周应保障道路畅通，道路做法应满足车辆运行要求，在施工现场平面交通上，尽量避免土建、安装交通运输的相互干扰；4、涉及职业健康内容为保障施工人员有安全、良好的休息环境，工人生活区域应与施工区域分离，降低夜间施工产生的噪音对工人休息的不良影响；生活区及施工区都应该符合国家、地方对施工现场卫生、安全、防火、劳动保护的要求和规定；5、现场平面布置的时效性应根据不同阶段进行调节，这种调节应符合阶段性施工对现场的要求，现场平面随着工程施工进度进行布置和安排，阶段平面布置要与阶段施工重点相适应；在现场平面布置时，各类建筑物、大型机械的位置尽可能避开室外管道等施工的位置，如不能避开，在室外工程施工时必须拆除临时设施，确保室外工程提前插入施工；6、现场机械布置机械的选择及施工场地的布置应满足施工需要，紧凑布置，垂直运输机械的布置位置应充分考虑其覆盖或影响范围；钢筋、木工等加工机械的布置应满足施工高峰时期的需要；7、临电、临水场地配备的一级、二级配电箱的数量及位置可以满足相应机械的功率要求，各类线路的敷设及配电箱（柜）应满足国家规范及地区安全监督部门的规定；配备的供水线路及终端设施应满足施工阶段现场及生活需要；消防设施的布置满足防火要求；排水沟应通畅，以保障大雨时工地无积水；现场设排污、废弃物处理设施的布置，在混凝土地泵及砂浆搅拌机处设沉淀池，污水经处理后流入渗井进行排水；8、门卫设置现场主要出入口处设门卫室；重要材料堆放场地面进行硬化处理特殊材料要入库保存，并做好防腐、防锈等保护措施；9、有利于安全文明施工重点加强环境保护和文明施工管理的力度，使现场始终处于整洁、卫生、有序合理的状态，使该施工现场在环保、节能等方面成为一个名副其实的绿色环保工地；2、施工现场布置及场内外交通组织措施1、施工现场布置1.1施工现场布置原则按照招标文档要求，根据政工程建设的有关标准和文明施工的有关规定，突出“文明、环保、有序、安全”的特点，本着合理、节约、满足作业空间，因地制宜设置临时设施，降低工程成本；确保施工期间交通组织通畅，环境协调的原则，根据施工的不同阶段进行合理布置，尽量减少对周围环境的影响；根据工程特点、规模及场地条件，施工场地采用分散布置的方式；项目经理部采取租用青联厂办公楼；各工区在现场建设临时设施；在同一场地内，办公、生产和生活区分开布置，生产设施尽量安排在施工现场附近，生活、办公设施布置在距离施工现场较远处；现场布置符合环境保护要求，排水要通畅，污水和雨水经过沉淀汇总后排入附近的市政污水管或市政雨水管；1.2施工现场布置说明1.2.1施工便道布置为确保施工材料和工程机械设备能直接运至现场，满足施工的需要，在施工准备阶段先进行现场施工道路的修筑，保障场区内道路畅通；场区内的施工道路结合后期场内道路设置，基本上沿场区各个建筑物周边环形布置，以满足施工的需要；后期场内道路按设计先施工至基层，工程后期施工路面；其余施工道路宽4.5m，在原土夯实的路基上铺20cm厚的石碴层，碾压密实作为基层，面层为15cm厚泥结碎石，道路两侧设排水沟，排水沟深50cm，宽40cm；1.2.2临时设施布置项目部办公区和生活区布置在综合办公楼东南，建设两层的活动板房，办公区、生活区内包括项目经理部和监理办公用房、职工宿舍、管理人员宿舍、监理设计宿舍、会议室、活动场地、停车场、厨房、餐厅、公厕、浴室；施工生产设施布置在用地范围内，沿各个建筑物周边场内环形便道两侧根据需要布置成品、半成品堆放场、周转料堆放场、木工加工棚、钢筋加工棚、钢筋堆料场、水电加工棚、机电设备存放场、材料工具库、机修铁件加工棚等，水泥库、砂料场、试验室等单独布置；在出入口处设置洗车台，对外出的施工车辆进行清洗，以免污染市区道路；施工现场采用手机、对讲机和网络通信相结合的方式，保持内部和对外联系；1.2.3临时用水布置现场用水主要考虑砂浆搅拌、现场生活用水、现场消防用水和养护用水等，临时用水主管采用φ100mm管；根据本工程现场实际布置特点，现场临时用水管道采用环状与支状结合的方式沿现场道路及各楼体周围布置；临时水管管材采用镀锌材质，60cm深暗埋，在过车处埋地段加套管，以免被现场过往车辆损坏；根据现场各种材料库的布置，在现场施工区及材料堆放区四周设有消火栓（配有消防箱、水带及水枪）、室外消防器材架，每座消防器材架内配备4套手提干粉灭火器（4kg），及消防专用小水桶、消防铁锹、消防斧若干，保障现场的消防安全；在结构施工的同时，在每栋楼的施工面上分别设置1根消防供水立管（消防用水施工用水合用），每根立管根部设置检修闸阀，同时设有卸水管及阀门；立管管径为65mm，消火栓管径为65mm，在每层适当位置设置1套消火栓（消防箱体上面标识火警电话“119”），逐层而上；楼层进出口醒目位置须标识消火栓指示方向及火警电话“119”；每层立管同时设置施工用水支管管径为20mm，用水由闸阀控制；临时用水管4.4km；1.2.4现场临时排水设计现场临时排水分雨水、生产废水和生活污水三大类；其中雨水可以直接通过排水管道排入市政排水管网之中，而生产废水和生活污水必须经过沉淀和必要的处理以后才能排入市政排水管网之中；场区周边的排水沟尽量利用永久排水沟，做到永临结合；生产废水主要经过沉淀就可以达到排放标准；计划在工点附近设临时沉淀池和排水沟，将污水经过沉淀达标后引到四周的排水沟中，经场区周边的排水沟排出；生活污水必须经过处理以后才能排入排水沟内；1.2.5现场临时用电从配电房采用“三相五线”制，架空裸线沿建筑物四周布置；本工程用电高峰期将出现于基础及上部结构施工期内，施工用电主要是塔吊、人货电梯、钢筋对焊机、砂浆搅拌和日常生活照明等，根据用电需求情况，配置3台500KVA的变压器；在施工变配电所处设发电机房，备用4台200KW发电机，以保障停电时满足连续施工和照明用电；1.3施工总平面布置图因本工程施工红线范围内可用场地狭小，施工设施布置主要考虑利用预留场地内布置，结构圬工采用商品砼，泵送；现场安排钢筋制作场地和生产、生活用房，施工场地用围墙与外办隔离；2、场内外交通组织措施出入口设两处，主出入口设在车辆段的西北侧、综合楼附近，需新建道路与城市道路相连，次出入口设置车辆段东南侧，与规划傍海路相连；2.1交通组织原则及方案确立以人为本的思想，采取一切措施减少扰民；施工前，进一步调查施工区段的交通状况，会同交管部门制定详细的交通疏解方案，施工中，积极配合交管部门做好交通疏解工作；施工期间派专人在施工场地负责交通疏解，确保方案的实现，最大限度减少施工对交通的影响；2.1.1场外交通组织土方外运（回填）、大方量混凝土浇筑过程中合理组织现场施工，运输车辆与现场施工机械、劳动力相匹配，保障现场正常施工的前提下，避免过多车辆堆积等待；土方外运（回填）、大方量混凝土浇筑尽可能安排在夜间进行，避开场外交通的高峰期；大型机械进出场、钢构件进场过程中，在重要路口关键位置安排专门的交通疏导员进行交通组织，确保交通路口不出现堵塞；2.1.2场内交通组织进场后，在场内设计正式道路位置施工临时道路，路宽同正式道路宽度，保障整个施工现场各建筑单体边均有临时道路；道路端头设置回车场地,场内安排交通疏导专员指挥车辆走向及停放位置；2.2交通组织保障措施在工程中标后及时与交通管理部门联系，取得交通管理部门的支持与协助，并与交通管理部门共同研究确定具体交通疏解组织措施，减小施工对交通影响；项目部成立专门的交通管理组织机构，协调和管理施工期间的疏解路段交通组织；临时封闭、占用道路和绿地，以及交通疏解方案实施前办理必要的报批手续；因交通疏导的原因必须在夜间施工的工序不得改在白天施工；不擅自挖破道路，施工车辆不在行车道上任意停放；。
施工平面布置图
1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。
不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。
现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。
根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。
工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。
根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。
施工部署及施工总平面布置图
施工部署及施工总平面布置图1施工准备1.1现场考察对全线范围内的地形、地物进行仔细复查，重点考查红线范围需要拆迁的所有临建物、绿化、通信塔、电信光缆、综合管道等，上报监理、业主确认。
重点考察计划设立临时施工点、预制场和钢筋模板加工场等临时设施位置。
根据现场已掌握水源、电源、材料运输路线、通信联络、环境保护等有关情况，为临建设施的建设做好准备。
1.2材料准备尽快制定材料供应计划，了解沿线取土场的位置、土源情况，提前将取土场和挖方路段的土样送检，进行土工实验。
考察当地的地材产量、储量及运输情况。
根据现场实际水、电、线缆等需搬迁和挪移情况，提前做好新建铺设和改道施工材料、机械供应量计划，为工程顺利施工建设提供物资材料保障。
1.3技术准备(1)组织项目技术管理人员全面熟悉施工图纸、资料和有关文件，参加业主、工程主管部门或建设单位组织的设计交底和图纸会审，并作好记录；(2)根据设计文件、现场条件、各分项工程的施工程序及相互关系、工期要求等编制实施性的施工组织设计，交监理工程师审批；(3)根据设计文件和施工组织设计，分三级做好技术交底工作，先由总工程师负责向工长、技术干部及职能部门有关人员交底；工长和技术员向现场施工员交底；最后由现场施工员向施工作业人员交底,并认真讨论贯彻落实。
作好交底记录。
2施工总体部署2.1施工总体部署原则(1)根据道路特点和工程规模，结合现场情况，合理安排，均衡组织施工；(2)满足建设单位招标文件中关于工程安全、质量、环保及文明施工的要求，选配经验丰富的技术人员、训练有素的相应专业施工队伍，配备先进完好的机械设备，合理进行施工组织；(3)满足工期要求，采用各种有效措施，确保实现工期目标；(4)本着“先主、后附”的原则，安排工期。
2.3总体施工方案根据本标段工程特点，先进行前期准备、搭建项目部、平整堆料场，再进行疏浚等施工，结合现场施工条件和施工工期，清楚水下障碍、冲填、运输堆料相应配套并行施工。
施工总平面布置图
施工总平面布置图
施工总平面布置图展示了施工现场的各个区域，包括门岗、质检科、食堂、职工宿舍、材料堆放场、设备安全科、发电机、施工科、办公室、技术科、总工程师室和项目经理室等。
此外，还有备修仓库、厨房、机修场、加工场、值班室、厕所和消防等区域。
通过该图，可以清晰地了解施工现场的布局和各个区域的位置。
临时用地表列出了施工现场的各个临时用地，包括项目部办公室、宿舍、食堂、仓库、材料堆放场地、机械放置场地、车辆存放处和厕所等。
这些临时用地的面积和位置都在表格中列出。
这些区域的使用时间都是整个工期。
需要注意的是，文章中存在一些格式错误和明显有问题的段落，需要进行删除和修改。
同时，为了更加清晰地表达意思，可以对每段话进行小幅度的改写。
施工现场总平面布置图
山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处，北依经九路，东临民生大街。
项目总用地18300平方米，总建筑面积130201平方米。
本工程具体地理位置见下图13-1。
13.1 目前现状描述1）现场已拆迁完毕，工程开工后进入支护桩施工阶段2）现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。
3）现场东、西、南、北四侧均已有围墙。
4）根据答疑回复施工用电、用水自行考虑。
现场状况见图13.1。
13.2施工总平面布置的原则13.2.1总平面布置依据1）业主提供的用地范围。
2）业主提供的相关施工图纸。
3）山东省、济南市有关施工规定、规程及安全文明施工标准和规定。
4）现场踏勘情况。
5）我公司CI形象规定。
13.2.2总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。
2）各项施工设施布置均需要满足方便生产，有利生活，安全卫生、防火，环境保护和劳动保护要求。
3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。
4）加强平面施工的及监督整改，保证场内施工道路畅通。
5）做好现场平面布置和功能分区，对现有临建及管线进行调整。
13.3生活设施布置根据工程施工人员测算，本工程高峰施工期施工人数约为968人。
根据现场实际情况和平面总体部署，工人生活区及管理人员生活区均在场外布置，并实行公寓化管理。
13.4办公设施布置地下结构施工阶段现场办公室在场外设置，具体位置为现场西侧建筑物内，待回填土完毕后现场办公室迁至场内南侧，具体位置详见施工总平面布置图，现场办公区为两层彩钢板房，现场办公设施满足施工及公司CI要求。
13.5 生产设施布置根据总平面布置原则和现场实际生产需要，进行现场生产设施布置。
地下结构施工阶段，设置一个材料加工场，具体位置根据各施工区先后施工顺序在基坑内动态布置，待回填土完毕后现场设置三个钢筋加工场和木工加工场，现场西侧和北侧大门作为材料机械的入口，详见平面布置图。
施工总平面布置

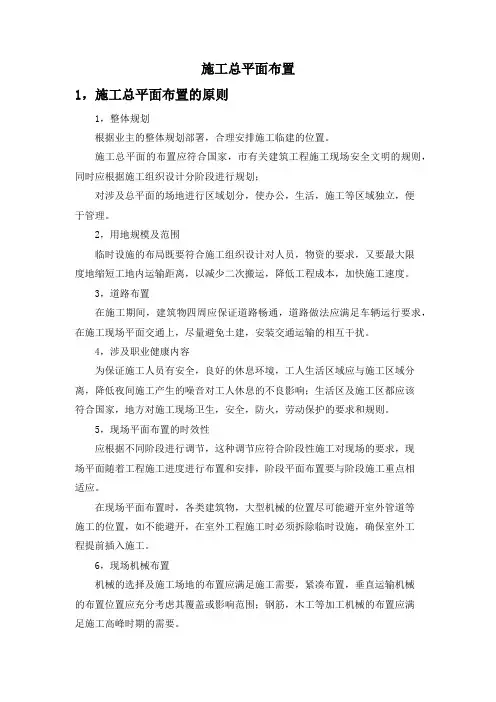

施工总平面布置1，施工总平面布置的原则1，整体规划根据业主的整体规划部署，合理安排施工临建的位置。
施工总平面的布置应符合国家，市有关建筑工程施工现场安全文明的规则，同时应根据施工组织设计分阶段进行规划；对涉及总平面的场地进行区域划分，使办公，生活，施工等区域独立，便于管理。
2，用地规模及范围临时设施的布局既要符合施工组织设计对人员，物资的要求，又要最大限度地缩短工地内运输距离，以减少二次搬运，降低工程成本，加快施工速度。
3，道路布置在施工期间，建筑物四周应保证道路畅通，道路做法应满足车辆运行要求，在施工现场平面交通上，尽量避免土建，安装交通运输的相互干扰。
4，涉及职业健康内容为保证施工人员有安全，良好的休息环境，工人生活区域应与施工区域分离，降低夜间施工产生的噪音对工人休息的不良影响；生活区及施工区都应该符合国家，地方对施工现场卫生，安全，防火，劳动保护的要求和规则。
5，现场平面布置的时效性应根据不同阶段进行调节，这种调节应符合阶段性施工对现场的要求，现场平面随着工程施工进度进行布置和安排，阶段平面布置要与阶段施工重点相适应。
在现场平面布置时，各类建筑物，大型机械的位置尽可能避开室外管道等施工的位置，如不能避开，在室外工程施工时必须拆除临时设施，确保室外工程提前插入施工。
6，现场机械布置机械的选择及施工场地的布置应满足施工需要，紧凑布置，垂直运输机械的布置位置应充分考虑其覆盖或影响范围；钢筋，木工等加工机械的布置应满足施工高峰时期的需要。
7，临电，临水场地配备的一级，二级配电箱的数量及位置可以满足相应机械的功率要求，各类线路的敷设及配电箱（柜）应满足国家规范及地区安全监督部门的规则。
配备的供水线路及终端设施应满足施工阶段现场及生活需要；消防设施的布置满足防火要求。
排水沟应通畅，以保证大雨时工地无积水；现场设排污，废弃物处理设施的布置，在混凝土地泵及砂浆搅拌机处设沉淀池，污水经处理后流入渗井进行排水。
施工现场平面布置
施工现场平面布置
一、施工平面布置图
施工材料堆放、临时设施位置、临时道路等施工现场布置详见施工平面布置图如下：
现场平面布置示意图
二、施工用水、用电
1.施工用水、电由兴建单位提供。
并单独安装水、电表。
2.因本工程所需用水量极少，故不计算用水量。
3.施工用电包括动力用电。
经设备功率统计得知动力总用电量约为P1＝186KW，电焊机额定功率:P2＝48KW
故拟要求工地安装250KW变压器。
三、施工临时设施、临时道路
为满足现场施工管理、材料堆放及半成品加工（如模板、预埋铁件等），进场后，拟在场地搭设保卫用房1间，临时设施在进场施工前与业主商量布置，待工程竣工交付业主使用时拆掉。
施工总平面布置图
施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限；2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置；3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工；4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现；5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致；6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂；7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。
8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定，生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施。
2施工交通利用现有的交通条件，可满足进场的需要，本工程位于市区交通便利。
3施工供水包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。
3.1供水标准(1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。
(2)河流取水点应设置在水质较好地点。
取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。
3.2施工部位供水主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。
拟在施工区域的取水口安装一台2时离心式水泵，水泵扬程30米，流量5πf7h,完全可以满足施工用水需要。
4施工用电本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。
用电负荷计算如下用电总负荷P计=Ll(KlPC+K2Pa+K3Pb)式中P计一工地计算用电量；L1—用电不均匀系数；ΣPc一一全部施工用电设备额定量之和；ΣPa一一室内照明设备总和额定用电量之和；ΣPb一室外照明设备总和额定用电量之和；Kl-全部施工用电设备同时使用系数，Kl=O.7；K2一室内照明设备同时使用系数，K2=0.8;K3一室外照明设备同时使用系数，K3=1；ΣPC=66.5kw；ΣPa=Okw;不考虑照明用电。
施工总平面图布置图及说明
施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。
施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。
第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。
其设计依据如下:1.招标文件及承包合同文件。
2.各种资料, 可以分为建设地区的原始资料和设计资料两类。
⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。
如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择；气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。
②建设地域的竖向设计资料和土方平衡图。
用来解决水、电管线的布置和土方的填挖及弃土、取土位置。
③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。
用来决定临时建筑及设施所需面积及其空间位置。
⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料；②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。
3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。
4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。
施工总平面、现场临时设施布置
施工总平面、现场临时设施布置一、施工现场平面布置原则1、要满足施工需要，方便施工管理，确保施工质量、安全、进度和环保的要求。
2、在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地的规划，将对交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。
3、处理好交通线路与临时道路的关系，保证该地区交通运行通畅，避免拥挤和堵车现象发生。
4、场地布置遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。
二、施工总平面图布置图1、现场临时设施布置情况施工现场各种临时设施分别布置在施工现场内，现场主要设置办公区；大型工具堆放区、加工区；材料堆放区；搅拌站以及水泥库等设施。
3、办公区办公区设置项目经理办公室、项目部办公室等。
4、周转材料堆场5、生活居住区生活区设食堂，内配冰柜、蒸箱、炉灶等设施。
炉灶采用燃气炉灶，满足施工人员用餐。
6、施工主要机具、设备布置方案按总体部署及施工进度的要求，购置和配备必须的施工机械，解决施工中运输加工任务。
7、施工现场临时用电方案根据建设单位提供的电源及水源，于现场一侧设立配电间，按平面布置，将平面与立面施工用电分开布置。
生活区分办公照明和宿舍照明用电，生产区用电分两路，一路为机械用电，一路为现场施工照明。
8、施工现场临时用水方案根据建设单位提供的施工用水，为满足各施工段、生活区的使用，进行了平面分点布置。
配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。
现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。
9、施工现场临时排水方案施工区域排水：本工程各施工阶段的施工排水都统一安排，一次性投资，在每个建筑单体的四周都设置排水沟，在临时施工道路的两侧设置排水明沟及窨井，污水经沉淀后排入下水道。
10、施工现场临时消防方案消防设施的配置和布置的合理与否，是关系到每个施工阶段的防火安全问题，因此必须经过周密合理的考虑。
7(施工现场总平面布置图)
第1章施工总平面布置方案 (2)1.1场地特征 (2)1.2施工现场总平面布置原则 (2)1.3各施工阶段总平面布置 (2)1.4现场临时设施布置和临时用地表 (3)1.5现场道路及消防道路设置 (5)1.6交通运输布置 (5)1.7施工与消防用水的布置 (6)1.8施工用电的布置 (7)1.9总平面管理 (8)第2章总平面布置图 (9)2.1基础结构施工阶段平面布置图 (9)2.2主体结构施工阶段平面布置图 (10)2.3装饰装修施工阶段平面布置图 (11)第1章施工总平面布置方案1.1场地特征本工程位于通州区永顺镇。
施工场地（现场）临时供水管径满足施工要求。
施工场地（现场）临时排污管径满足施工要求。
施工场地（现场）临时雨水管径满足施工要求。
施工现场临时供电容量（变压器输出功率）满足施工要求。
1.2施工现场总平面布置原则（1）遵循招标及答疑文件、现场实际情况和北京市建设工程施工现场生活区设置和管理的要求，有效利用场地的使用空间，对施工机械、生产生活临建、材料堆放区等进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
（2）尽量减少对周边环境产生影响，不破坏现场周边的公共设施。
（3）施工设备和材料堆放区的布置满足现场施工的使用要求，并尽量减少材料的二次搬运量。
（4）根据工程量计算和施工进度安排，合理布置物料提升机、混凝土泵等大中型机械设备，以达到最优的使用率。
（5）不同施工阶段总平面布置作动态调整，但临建的迁移量不宜过大。
（6）所有材料堆放区按照“就近堆放”和“及时周转”的原则，同时考虑到交通运输的便利，又保证现场的文明施工。
（7）临时用水满足现场施工用水、生活用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理；厕所、卫生间设置化粪池，食堂设隔油池。
同时在现场还需设置临时消防水池，满足现场消防安全需要。
（8）临时用电遵循生产生活用电分路和“三级配电三级保护”的原则。
（9）楼层内及临建设施均按照消防要求配置足够的消防设施。
施工总平面布置图
施工总平面布置图1.总平面布置原则1、现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。
2、在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。
3、施工材料堆放应尽量设在垂直运输机械覆盖的范围内，以减少二次搬运为原则。
4、中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。
5、临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。
6、加强现场安全管理力度，严格按照我公司的《项目安全管理手册》要求进行管理。
7、加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
8、控制粉尘设施排污、废弃物处理及噪声设施的布置。
9、设置便于大型运输车辆通行的现场道路并保证其可靠性。
2.平面布置介绍在现场布置临建设施，包括警卫房、办公室、实验室、机修房、卫生间、淋浴间、住宿用房和食堂。
沿拟建建筑物四周布置宽6米的环形道路。
现场主楼结构阶段布置1台QTZ5013型塔吊，塔吊臂长为50米，1部施工电梯，可以覆盖整个建筑物，满足垂直运输需要；现场设1台混凝土地泵，以满足浇筑砼需要。
装修阶段，砌体粉刷阶段设置4部砂浆搅拌机。
另外，在现场设置钢筋堆放加工车间和木工堆放加工车间。
3.现场临时用水方案3.1临时用水内容：1．施工现场消防、生产临时设施给水设计。
2．施工现场临时设施排水设计。
3.2 临时用水方案：1．临时用水水源设计：本工程临时用水暂时按照接自现场正西方向的已有给水管，接入现场后加水表计量。
2．室内、外消火栓系统设计：（1）消火栓系统用水量：本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为15L/S，室内消火栓用水量设计为15L/S，消火栓系统总用水量为30L/S。
（2）室内、外消火栓系统设计：室外消火栓设计采用低压消防给水系统，平时管网内水压较低，仅满足施工生产用水即可，当火场灭火时，水枪所需压力，由消防车产生。
(完整版)施工总平面布置图
第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。
该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。
现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。
第二节施工总平面布置原则及依据2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。
2方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。
3施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。
4按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。
5在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。
6尽量避免对周围环境的干扰和影响。
7采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。
8符合施工现场卫生及安全技术要求和防火规范。
9充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保”要求进行布置，满足绿色节能建筑要求。
10在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。
2.2布置依据1招标文件中对施工现场布置的有关要求。
2现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。
3总平面图、建筑平面图、立面图。
4总进度计划及资源需用量计划。
5总体部署和主要施工方案。
6有关安全文明施工、消防及环境保护的要求。
第三节施工平面布置1现场规划施工道路。
临时道路宽度4.5米，做法为200mm混凝土路面,出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。
施工总平面布置图及说明
施工总平面布置图及说明【1】布置依据1、招标文件的有关要求；2、现场红线、临界线、水电源位置，以及现场勘察结果；3、总平面图、基础平面图；4、消防法规的要求；5、安全文明施工及环境保护的相关规定。
【2】布置要求【2.1】现场围挡1、工程施工现场周边设置连续、密闭的围挡。
2、围挡高度2.0米。
采用砖砌、留垛、设变形缝。
3、围挡的宣传策划统一制定要求或设计。
4、项目现场内各分别设置围挡实行封闭管理，围挡高度不得低于1.8米。
5、施工作业区、材料堆放区与生活办公区间应相互分开。
隔离措施应采用铁栅栏，高度不得低于1.8米，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。
【2.2】施工入口形象1、入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。
2、标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm×900mm，可选用钢管和角钢支撑，或镶嵌于墙体内。
标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。
3、大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。
4、入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。
并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。
5、入口处应设立安全帽存放区，确保每个进入地盘的人员（包括访客）都必须戴上安全帽。
【2.3】作业场地和施工道路1、现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。
工地内的施工道路、作业场地（钢筋、木制作和砼搅拌站）应满足以下要求：（1）主要施工干道还应铺设150厚以上的C20混凝土路面；优先考虑提前进行永久道路施工，完成路基作为施工行车道路。
（2）施工人员通道应铺设50厚以上的碎石（或卵石、石渣、砂子等材料）路面。
