项目二一位十进制加法计算器的逻辑电路设计与制作
设计一个一位十进制加减法++数字电路课程设计报告
课程设计报告课程：微机系统与接口课程设计学号：姓名：班级：教师：******大学计算机科学与技术学院设计名称：设计一个一位十进制加减法器日期：2010年1月 23日设计内容：1、0-9十个字符和“+”“-”分别对应一个按键，用于数据输入。
2、用一个开关控制加减法器的开关状态。
3、要求在数码显示管上显示结果。
设计目的与要求：1、学习数字逻辑等电路设计方法，熟知加减法器、编码器、译码显示的工作原理及特点；2、培养勤奋认真、分析故障和解决问题的能力。
设计环境或器材、原理与说明：环境：利用多功能虚拟软件Multism8进行电路的制作、调试，并生成文件。
器材：74LS283或者4008， 4个异或门（一片74LS86）（减法）；74LS08，3输入或门（加法）设计原理:图1二进制加减运算原理框图分析：如图1所示，第一步置入两个四位二进制数（要求置入的数小于1010），如（1001）2和（0111）2，同时在两个七段译码显示器上显示出对应的十进制数9和7；第二步通过开关选择运算方式加或者减；第三步，若选择加运算方式，所置数送入加法运算电路进行运算，同理若选择减运算方式，则所置数送入减法运算电路运算；第四步，前面所得结果通过另外两个七段译码器显示。
设计过程（步骤）或程序代码：实验电路：1:减法电路的实现：（1）：原理：如图1所示（如下），该电路功能为计算A-B。
若n位二进制原码为N原，则与它相对应的补码为N补=2n-N原，补码与反码的关系式为N补=N反+1，A-B=A+B补-2n=A+B反+1-2n(2)：因为B○+1= B非，B○+0=B，所以通过异或门74LS86对输入的数B求其反码，并将进位输入端接逻辑1以实现加1，由此求得B的补码。
加法器相加的结果为：A+B反+1，(3)：由于2n=24=(10000)2,相加结果与相2n减只能由加法器进位输出信号完成。
当进位输出信号为1时，它与2n的差为0；当进位输出信号为0时，它与2n差值为1，同时还要发出借位信号。
设计一个一位十进制加减法++数字电路课程设计报告
课程设计报告课程：微机系统与接口课程设计学号：姓名：班级：教师：******大学计算机科学与技术学院设计名称：设计一个一位十进制加减法器日期：2010年1月 23日设计内容：1、0-9十个字符和“+”“-”分别对应一个按键，用于数据输入。
2、用一个开关控制加减法器的开关状态。
3、要求在数码显示管上显示结果。
设计目的与要求：1、学习数字逻辑等电路设计方法，熟知加减法器、编码器、译码显示的工作原理及特点；2、培养勤奋认真、分析故障和解决问题的能力。
设计环境或器材、原理与说明：环境：利用多功能虚拟软件Multism8进行电路的制作、调试，并生成文件。
器材：74LS283或者4008， 4个异或门（一片74LS86）（减法）；74LS08，3输入或门（加法）设计原理:图1二进制加减运算原理框图分析：如图1所示，第一步置入两个四位二进制数（要求置入的数小于1010），如（1001）2和（0111）2，同时在两个七段译码显示器上显示出对应的十进制数9和7；第二步通过开关选择运算方式加或者减；第三步，若选择加运算方式，所置数送入加法运算电路进行运算，同理若选择减运算方式，则所置数送入减法运算电路运算；第四步，前面所得结果通过另外两个七段译码器显示。
设计过程（步骤）或程序代码：实验电路：1:减法电路的实现：（1）：原理：如图1所示（如下），该电路功能为计算A-B。
若n位二进制原码为N原，则与它相对应的补码为N补=2n-N原，补码与反码的关系式为N补=N反+1，A-B=A+B补-2n=A+B反+1-2n(2)：因为B○+1= B非，B○+0=B，所以通过异或门74LS86对输入的数B求其反码，并将进位输入端接逻辑1以实现加1，由此求得B的补码。
加法器相加的结果为：A+B反+1，(3)：由于2n=24=(10000)2,相加结果与相2n减只能由加法器进位输出信号完成。
当进位输出信号为1时，它与2n的差为0；当进位输出信号为0时，它与2n差值为1，同时还要发出借位信号。
项目2一位加法计算器的设计与制作
根据编码的概念，编码器的输入端子数N和输出端子数n应满足 如下关系：
N
≤
2
n
编码器按编码方式不同，可分为普通编码器和优先编码器。按 输出代码的种类不同，又可分为二进制编码器和二-十进制编码器等。
图2-3 三位二进制普通编码器的逻辑图
1．普通编码器 普通编码器的特点是在任一时刻，只允许输入一个编码信号， 否则输出发生混乱。如图2-3所示的电路是用与非门及非门组成的 三位二进制普通编码器的逻辑图。该电路的输入端子数为7，输出 端子数为3。
[项目实施]
工作任务 名称一位加法Biblioteka 算器的设计与制作元器件选择
仪器设备 1．直流稳电源 2．万用表 3．面包板（或者印制电路板和电烙 铁） 4．集成电路测试装置（配16脚和14脚的集成电路插座） 5．示波 器
序 号
型号规 个 序号 名称 型号规格 个数 格 数 6×6×1 2套， 显示译码 按键S1～ 0mm 1 18 5 74LS48 2 器IC6、 S9 （标注 IC7 个 1～9） LED显示 LG5011A 编码器IC1、 2 74LS147 2 6 2 器IC8、 IC2 H IC9 名称 3 六反相器 IC3、IC4 74LS04 2 7 编码器限 流电阻R 1kΩ 18
74LS147的功能见表2-3所示。 表2-3 74LS147的功能表
3．编码器的应用 74LS148优先编码器的功能扩展。 【例2-1】 用两片74LS148优先编码器扩展成为16线-4线优先 译码器。 解设16线-4线优先编码器的编码输入端为 I15 ~ I 0 ，二进制代码 的输出端为 Y ~ Y 0 。
该编码器任何时刻都不允许有两个或两个以上输入信号同时 请求编码，否则输出将发生混乱。
课程设计-十进制加法计算器设计
课程设计(论文)任务书电气学院电力系统专业12（1 ）班一、课程设计(论文)题目：十进制加法计算器设计二、课程设计(论文)工作自2015年1 月12 日起至2015 年1月16 日止。
三、课程设计(论文) 地点: 电气学院机房10-303四、课程设计(论文)容要求：1．课程设计的目的（1）综合运用单片机原理及应用相关课程的理论知识和实际应用知识，进行单片机应用系统电路及程序设计，从而使这些知识得到进一步的巩固，加深和发展；（2）熟悉和掌握单片机控制系统的设计方法，汇编语言程序设计及proteus 软件的使用；（3）通过查阅图书资料、以及书写课程设计报告可提高综合应用设计能力，培养独立分析问题和解决问题的能力。
2．课程设计的容及任务课程设计容:利用单片机及一些外围电路设计一个简易的十进制加法计算器，硬件电路设计大概主要包括：键盘电路，显示电路以及复位电路和晶振电路。
软件方面的设计主要包括：LED显示程序设计、数值送显示缓存程序设计、读键子程序设计、运算程序的设计。
课程设计任务：设计一个键盘显示装置，键盘上除了定义0~9共10个数字键外，还要相应的功能健，其它键不定义无响应。
利用此系统可分别输入十进制被加数和加数，实现两个数相加并将结果以十进制形式显示出来。
3.课程设计说明书编写要求（1）设计说明书用A4纸统一规格，论述清晰，字迹端正，应用资料应说明出处。
（2）说明书容应包括（装订次序）：题目、目录、正文、设计总结、参考文献等。
应阐述整个设计容，要重点突出，图文并茂，文字通畅。
（3）报告容应包括方案分析;方案对比;整体设计论述;硬件设计（电路接线，元器件说明，硬件资源分配）;软件设计（软件流程，编程思想，程序注释，）调试结果;收获与体会;附录（设计代码放在附录部分，必须加上合理的注释）（4）学生签名：2015年1月16 日课程设计(论文)评审意见（1）总体方案的选择是否正确；正确（）、较正确（）、基本正确（）（2）程序仿真能满足基本要求；满足（）、较满足（）、基本满足（）（3）设计功能是否完善；完善（）、较完善（）、基本完善（）（4）元器件选择是否合理；合理（）、较合理（）、基本合理（）（5）动手实践能力；强（）、较强（）、一般（）（6）学习态度；好（）、良好（）、一般（）（7）基础知识掌握程度；好（）、良好（）、一般（）（8）回答问题是否正确；正确（）、较正确（）、基本正确（）、不正确（）（9）程序代码是否具有创新性；全部（）、部分（）、无（）（10）书写整洁、条理清楚、格式规；规（）、较规（）、一般（）总评成绩优（）、良（）、中（）、及格（）、不及格（）评阅人：年月日摘要随着社会科技的发展和进步，计算器因其功能强大而早已成为人们日常生活中必不可少的工具，最简单的计算器就能实现简单的加减乘除运算，这让人们免去了复杂的计算过程，大大提高了工作效率。
加法计算器电路
E2 A E2 B
1 × 0 0 0 0 0 0 0 0
1 1 1 1 1 1 1 1 1 0
Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0
1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1
项
目
三
一位加法计算器的设计与制作
目 录
学习目标
项目要求 项目引导
项目学习 制作指导 项目验收
学习目标
知识目标
了解编码器、译码器、常用显示器、显示译码器、 加法器的逻辑功能和主要用途，掌握编码器、译码器、 常用显示器、显示译码器、加法器的基本应用，初步 掌握一位十进制加法计算器的逻辑电路的设计方法。 能力目标 能借助资料读懂集成电路的型号，明确各引脚功能。 能完成一位十进制加法计算器的逻辑电路的设计与 制作。
返回
1、十进制
数码为：0—9；基数是10。 十进制数的权展开式： 运算规律：逢十进一，即：9＋1＝10。
103、102、101、100称为十进 制的权。各数位的权是10的 幂。
５× １０３＝５０００ ５× １０２＝ ５００
５× １０１＝ ５０
５×
５ ５ ５ ５
１００＝
任意一个十进制数都可以 ５ 表示为各个数位上的数码 ＋ 与其对应的权的乘积之和， ＝５５５５ 称权展开式。
返回
注意：输入逻辑0(低电平）有效，输出：反码输出
2.二-十进制编码器
74LS147 把I0～I9的十个状态分别编码成十个BCD码。其中I9 的优先权最高，I0的优先权最低。

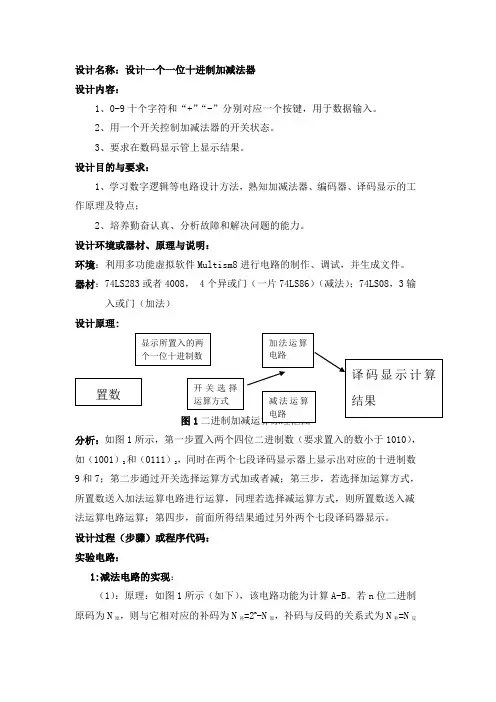

十进制加减法数字电路课程设计报告
设计名称：设计一个一位十进制加减法器 设计内容：1、0-9十个字符和“+”“-”分别对应一个按键，用于数据输入。
2、用一个开关控制加减法器的开关状态。
3、要求在数码显示管上显示结果。
设计目的与要求：1、学习数字逻辑等电路设计方法，熟知加减法器、编码器、译码显示的工作原理及特点；2、培养勤奋认真、分析故障和解决问题的能力。
设计环境或器材、原理与说明：环境：利用多功能虚拟软件Multism8进行电路的制作、调试，并生成文件。
器材：74LS283或者4008， 4个异或门（一片74LS86）（减法）；74LS08，3输入或门（加法）设计原理:图1分析：如图1所示，第一步置入两个四位二进制数（要求置入的数小于1010），如（1001）2和（0111）2，同时在两个七段译码显示器上显示出对应的十进制数9和7；第二步通过开关选择运算方式加或者减；第三步，若选择加运算方式，所置数送入加法运算电路进行运算，同理若选择减运算方式，则所置数送入减法运算电路运算；第四步，前面所得结果通过另外两个七段译码器显示。
设计过程（步骤）或程序代码： 实验电路：1:减法电路的实现：（1）：原理：如图1所示（如下），该电路功能为计算A-B 。
若n 位二进制原码为N 原，则与它相对应的补码为N 补=2n -N 原，补码与反码的关系式为N 补=N 反+1，A-B=A+B补-2n=A+B反+1-2n(2)：因为B○+1= B非，B○+0=B，所以通过异或门74LS86对输入的数B求其反码，并将进位输入端接逻辑1以实现加1，由此求得B的补码。
加法器相加的结果为：A+B反+1，(3)：由于2n=24=(10000)2,相加结果与相2n减只能由加法器进位输出信号完成。
当进位输出信号为1时，它与2n的差为0；当进位输出信号为0时，它与2n差值为1，同时还要发出借位信号。
因为设计要求被减数大于或等于减数，所以所得的差值就是A-B差的原码，借位信号为0。
项目二一位十进制加法计算器的逻辑电路设计与制作课件.ppt
任务二 译码器逻辑电路设计与制 作
【知识链接2：LED数码管及其驱动电路】
LED数码管（也称发光二极管数码管）是用显示数字、文字 和符号的常用器件。如图2-8所示。
LED数码管根据管内PN结的连接方式不同，可分为共阴数码 管和共阳数码管两种。共阴数码管就是管内所有PN结的阴极 都连在一起，如图2-9（a）所示。使用时应将共阴端接低电 平，阳极接显示译码器的哥哥输出端。共阳数码管就是管内 所有PN结的阳极都连在一起，如图2-9（b）所示。使用时应 将共阳端接高电平，阴极接显示译码器的各个输出端。
Li Ai Bi
Gi Ai Bi AiBi Ai Bi AiBi Mi AiBi
根据上面的表达式可画出如图2-21所示的逻辑电路图。
上一页 返 回
仿真演练一 七段数码管显示电路
【技能目标】 （1）学会用字信号发生器。 （2）学会编码七段数码管。 （3）进一步会用逻辑分析仪。 【知识目标】 （1）掌握数码管的编码方法。 （2）掌握字信号发生器的使用方法。
4.活动提示
（1）为保证课堂效率，建议学生将前两次任务中制作的电路 保留并在此次任务中直接使用。
（2）此设计为组合逻辑，用集成逻辑门实现，设计方法可见 后面的知识链接。
上一页 下一页
任务三 一位十进制加法器的逻辑 电路设计与制作
【知识链接1：半加器与全加器的基本知识 】
1.一位加法器 （1）半加器。 半加器的真值表如表2-7所示。表中的A和B分别表示两个相
3.实践活动要求
要求每人用逻辑门设计BCD编码器的控制电路，并在焊接板（ 或面包板）上将设计的电路搭建起来，然后调试并实现所要求 的功能。
4.实践仪器与元件
万用表、电烙铁、按钮开关10只，红色LED4只，集成逻辑门 若干，电阻、电容若干，导线，焊接板（或面包板），焊锡丝
项目二一位十进制加法计算器的逻辑电路设计及制作
根据以上逻辑表达式可以绘制出8421BCD码编码器的逻辑电 路，如图2-3所示。 返 回 上一页
任务二 译码器逻辑电路设计与制 作
【技能目标】 能设计并使用译码器。
【知识目标】 （1）掌握编码技术。 （2）掌握集成LED译码器的使用方法。
下一页
任务二 译码器逻辑电路设计与制 作
【实践活动】 1.实践活动任务描述
【实践活动】 5.活动提示
（1）LED正、负板间加正向电压时导通，一般电压大于2V 时发光，不加电压或加反向电压时不导通，LED不亮，应与 LED串联一100~1000 Ω的电阻保护LED不致因过流而损坏。 （2）10个按钮开关代表0~9这10个十进制数，输出4个信号 控制4个LED的显示。 （3）此设计为组合逻辑，用集成逻辑门实现，设计方法可见 后面的知识链接。
【技能目标】 能设计并制作BCD码编码器。 【知识目标】 掌握编码技术。 【实践活动】 1.实践活动内容
BCD编码器实验。
下一页
任务一 BCD编码器的逻辑电路设 计与制作
【实践活动】 2.实践活动任务描述
在电路输入端按下代表0~9的任何一个按钮开关，在输出端， LED就会显示与该十进制数对应的二进制数值。任何时刻只允 许输入一个有效信号。
上一页
下一页
任务三 一位十进制加法器的逻辑 电路设计与制作
【知识链接2：数据选择器、数据分配器及 数值比较器】
3.数值比较器 数据比较器是用来判断输入数据大小的逻辑器件，数值比较 器可以按位数分为一位数值比较器和多位数值比较器，首先 简要介绍一位数值比较器的功能和特点。 其真值表如表2-11所示。由真值表可以得到下列逻辑表达 式： Li Ai Bi
十进制加法计数器
十进制加法器设计1课程设计的任务与要求 课程设计的任务1、综合应用数字电路知识设计一个十进制加法器。
了解各种元器件的原理及其应用。
2、了解十进制加法器的工作原理。
3、掌握multisim 软件的操作并对设计进行仿真。
4、锻炼自己的动手能力和实际解决问题的能力。
5、通过本设计熟悉中规模集成电路进行时序电路和组合电路设计的方法，掌握十进制加法器的设计方法。
课程设计的要求1、设计一个十进制并运行加法运算的电路。
2、0-9十个字符用于数据输入。
3、要求在数码显示管上显示结果。
2十进制加法器设计方案制定 加法电路设计原理图1加法运算原理框图如图1所示第一步置入两个四位二进制数。
例如（1001）2,（0011）2和（0101）2，（1000），同时在两个七段译码显示器上显示出对应的十进制数9，3和5，8。
2第二步将置入的数运用加法电路进行加法运算。
第三步前面所得结果通过另外两个七段译码器显示。
即：加法运算方式，则（1000）2+（0110）2=（1110）2 十进制8+6=14 并在七段译码显示出14。
运算方案通过开关S1——S8接不同的高低电平来控制输入端所置的两个一位十进制数，译码显示器U8和U9分别显示所置入的两个数。
数A直接置入四位超前进位加法器74LS283的A4——A1端，74LS283的B4——B1端接四个2输入异或门。
四个2输入异或门的一输入端同时接到开关S1上，另一输入端分别接开关S5——S8，通过开关S5——S8控制数B的输入,通过加法器74LS283完成两个数A和B的相加。
由于译码显示器只能显示0——9，所以当A+B>9时不能显示，我们在此用另一片芯片74LS283完成二进制码与8421BCD码的转换，即S>9（1001）2时加上3（0011）2，产生的进位信号送入译码器U10来显示结果的十位，U11显示结果的个位。
