钢结构图纸看图要点
一分钟看懂钢结构图
一分钟看懂钢结构图★钢结构图※钢结构由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。
※钢结构图用来表示钢结构的图样。
※型钢型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢等。
★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中,必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图。
★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
※比例:1:100、1:200※单线条表示,杆件长度直接注在单线条旁边。
★屋架详图※图样:立面图,上弦实形辅助投影,剖面断面图。
※比例:两种比例:杆件轴线采用较小比例(1:20,1:15)节点板、杆件、断面采用较大比例(1:10,1:5)※图线:可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。
(完整版)钢结构识图图集图标讲解
钢结构识图培训讲义技术部周耀彬 2009-5-24第一章识图基础一、投影及三视图三视图:正视图(上左)、侧视图(上右)、俯视图(下)三视图在使用是不一定完整,可能只出现其中两个。
有剖视符号的情况下,按照符号所示方向看物体,无剖视符号时,一般习惯的看图方向是:侧视图在正视图的右侧时,表示是站在正视图中物体的右侧向左看;侧视图在正视图的左侧时,表示是站在正视图中物体的左侧向右看;俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要,决定了装配方向的正确与否,由于详图绘制人员的个体差异,选择表达方式上会有所差异,需要在图面上相互印证,如有不一致处及时和制图人员沟通确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面,不表示断面后方的其他东西;2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西;3.在钢构详图中,断面符号和剖面符号使用上有些随意,是因为功能上比较接近,着重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛,文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引字母a,如果节点详图不在本图中,就写对应的图纸编号,比如“详图-09”或“09”等。
有时也直接索引出来后直接放大,不用到节点符号,如下图:2.带剖视符号的索引与剖(断)面符号类似,看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛,细线表示看的朝向。
四、对称符号五、焊缝符号*1.焊缝基本符号(常用):表示焊缝横截面形状的符号序号名称示意图符号1 卷边焊缝2 I形焊缝3 V形焊缝4 单边V形焊缝5 带钝边V形焊缝带钝边单边V形焊缝6 角焊缝7 塞焊缝或槽焊缝2.辅助符号:表示焊缝表面形状特征的符号序号名称示意图符号说明1 平面符号焊缝表面齐平(一般通过加工)2 凹面符号焊缝表面凹陷3 凸面符号焊缝表面凸起不需要确切说明焊缝表面形状是,可以不用辅助符号。
3.补充符号:补充说明焊缝的某些特征而采用的符号序号名称示意图符号说明1 带垫板焊缝底部有垫板2 三面围焊表示三面有焊缝3 周围焊环绕工件周围焊缝4 现场焊表示工地现场进行焊接5典型焊缝(余同)表示类似部位采用相同的焊缝典型焊缝的符号在杭萧公司还引申为“两面或三面的半围焊”(即引申为“两面或三面都采用相同的焊缝”之意),4.尾注:是对焊缝的要求进行备注,一般说明质量等级,适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》(JGJ81-2002),下表是根据规程及我司习惯绘制的坡口节点表,可供参考:5.焊缝尺寸的标注:序号名称示意图焊缝尺寸说明1 对接焊缝S:焊缝有效厚度2 卷边焊缝S:焊缝有效厚度3 连续角焊缝K:焊角尺寸S1,l1:标注边的焊角尺寸、长度S2,l2:标注对面的焊角尺寸、长度或4 断续角焊缝l:焊缝长度(不计弧坑)e:焊缝间距n:焊缝段数5交错断续角焊缝l:焊缝长度(不计弧坑)e:焊缝间距n:焊缝段数K:焊角尺寸说明:当无焊缝长度尺寸是表示焊缝是通长连续的;当对接焊缝(含角对接组合焊缝)无有效深度的尺寸标注时,表示全熔透。
如何看钢结构图纸,反正我收藏了!

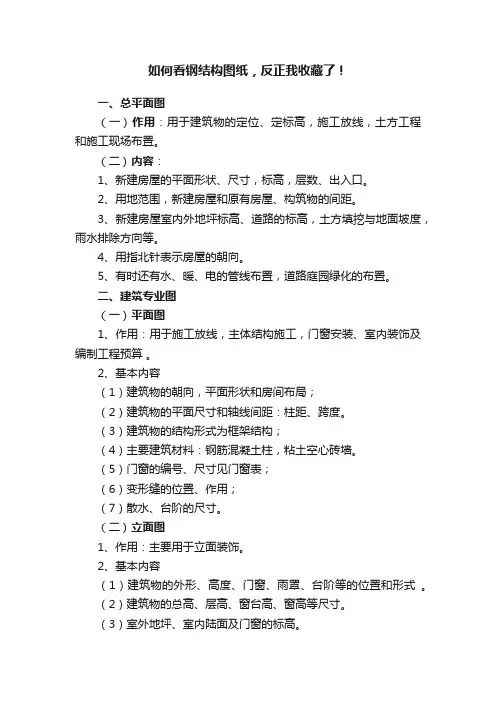

如何看钢结构图纸,反正我收藏了!一、总平面图(一)作用:用于建筑物的定位、定标高,施工放线,土方工程和施工现场布置。
(二)内容:1、新建房屋的平面形状、尺寸,标高,层数、出入口。
2、用地范围,新建房屋和原有房屋、构筑物的间距。
3、新建房屋室内外地坪标高、道路的标高,土方填挖与地面坡度,雨水排除方向等。
4、用指北针表示房屋的朝向。
5、有时还有水、暖、电的管线布置,道路庭园绿化的布置。
二、建筑专业图(一)平面图1、作用:用于施工放线,主体结构施工,门窗安装、室内装饰及编制工程预算。
2、基本内容(1)建筑物的朝向,平面形状和房间布局;(2)建筑物的平面尺寸和轴线间距:柱距、跨度。
(3)建筑物的结构形式为框架结构;(4)主要建筑材料:钢筋混凝土柱,粘土空心砖墙。
(5)门窗的编号、尺寸见门窗表;(6)变形缝的位置、作用;(7)散水、台阶的尺寸。
(二)立面图1、作用:主要用于立面装饰。
2、基本内容(1)建筑物的外形、高度、门窗、雨罩、台阶等的位置和形式。
(2)建筑物的总高、层高、窗台高、窗高等尺寸。
(3)室外地坪、室内陆面及门窗的标高。
(4)外墙面的装饰做法、勒脚的高度和做法。
(5)变形缝的位置和做法。
(6)雨水管的位置。
(三)屋顶平面图1、作用:表明屋面排水情况和突出屋面构造的位置。
2、基本内容(1)屋顶的形状和尺寸,屋檐的挑出尺寸、女儿墙的位置和厚度。
突出屋面的楼梯间、水箱间、烟囱、通风道等;(2)屋面排水情况,排水分区、排水方向、屋面坡度和雨水管等;(3)屋顶、屋面有关详图的索引。
(四)外墙详图1、作用:外墙详图是某处外墙的大样图,它表示了从室外地面到屋顶各部位的详细做法。
外墙详图可以作为砌墙、室内外装修、门窗安装和编制施工预算的依据。
2、内容:(1)墙与轴线的关系;墙的厚度,墙与轴线的关系;(2)室内外地面处的节点:地面做法、散水、勒脚、墙身防潮层、踢脚和室内外窗台的做法等;(3)门窗的节点:窗台做法、门窗过梁等;(4)屋顶檐口处的节点:屋顶板、梁与墙的连接,屋面做法、顶棚做法、挑檐或女儿墙的做法等。
钢结构图纸看图要点
1、基础布置图这个算基础预埋板和筋板重量;2、平台布置图这个是主要的重量所在,比较好看懂,也比较好核算;3、轴面结构布置图这个主要计算柱子和斜撑横拉等;4、轴面檩条布置图这个主要算檩条长度,包括窗檩等;拉条一般也在这种图里,通常为圆钢算长度乘以理论重量就行;5、屋面结构布置、檩条布置等主要计算门架梁等的重量6、外封图这个主要计算外封面积;采购时按面积采购;7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图;主要算连接板、筋板等的重量;8、这些重量出来后记得要乘以损耗系数基本就是预算了;算了几年了一点经验,希望能帮到你,注意有些型材在图中可能重复出现了,要扣除,材料表没有有时只是设计人员忘了,需要你去核实是否需计算在内;钢结构图纸符号代表含义及识图常识 GJ钢架 GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆 SC水平支撑YC隅撑 ZC柱间支撑LT檩条TL托梁QL墙梁 GLT 刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板 YG:压杆或是圆管从材料表中分别XG:系杆LG:拉管QLG:墙拉管QCG:墙撑管GZL直拉条GXL斜拉条 GJ30-1跨度为30m的门式刚架,编号为1号 1;算量最基本的就是看图纸,土建的人都烦钢构图纸的太乱,其实我也有这种看法,因为平法并没有用在其上面,图样还保留了一前土建制图的原则,所以做为老人看比较习惯101图集出之前的人,后来像我这样人看钢结构图纸真的看不习惯,不过没有办法,还是要习惯的,我们知道麻烦,但任何事情都有规律的,钢结构的详图结点相当的多,但这些变化真的在算的时候影响相当的小,重要是大的方向把握好,钢结构的结点图也是相当科学的,都和科学受力相对应;有许多是重复或对称等;认真的看都会看出来;对于图纸的特点,我会在下面讲春夏秋冬走健康之路看四季养生网健康饮食养生问题母婴保健养生小常识 2;算重量,因为钢结构的算量基本上全是按吨计板按M2;钢材+钢材就是钢结构;而钢材多指型钢,对于型钢的分类算量的方法,我也会一一列出;并做出讲解; 3;统计汇总,哈哈,此类应该是不难的,以清单为基本,分类汇总而以了;识图问路 1;我对钢结构的认识,应该比大家深一些,因为我毕业的时候就进了一家钢结构公司,工作不到两个月,经常的工作就是画一个图纸的钢构件,把这个钢构件看明白了,画出来,他们叫钢结构深化设计细化方案做加工所用,说白了,一张钢板怎么加工这样的东东的;我讲的图识别,其它就是03G102上面的东东,大家有机会可以去下载看一下;闲言碎语不多讲,说说吧,钢结构图应该怎么看不头痛; 把握好看图不难的原则,其实很简单,比建筑的施工简单多了,因为他每个部分都有详图,哪里不明白了,就看此图有没有什么详图符号,有就找,其实我看明白的地方不是详图的地方,拿出来与原图一对就明白了,是什么柱,是什么梁就明白了许多; 一.钢结构 1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段; 2钢结构设计图应由具有设计资质的设计单位完成,设计图的内容和深度应满足编制钢结构施工详图的要求;钢结构施工详图即加工制作图一般应由具有钢结构专项设计资质的加工制作单位完成,也可由具有该项资质的其他单位完成; 注:若设计合同未指明要求设计钢结构施工详图,则钢结构设计内容仅为钢结构设计图; 3钢结构设计图 1设计说明:设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级必要时提出物理、力学性能和化学成份要求及连接件的型号、规格、焊缝质量等级、防腐及防火措施; 2基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图; 3结构平面包括各层楼面、屋面布置图应注明定位关系、标高、构件可布置单线绘制的位置及编号、节点详图索引号等;必要时应绘制檩条、墙梁布置图和关键剖面图;空间网架应绘制上、下弦杆和关键剖面图; 4构件与节点详图 a简单的钢梁、柱可用统一详图和列表法表示,注明构年钢材牌号、尺寸、规格、加劲肋做法,连接节点详图,施工、安装要求; b格构式梁、柱、支撑应绘出平、剖面必要时加立面、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格,组装节点和其他构件连接详图; 4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图,标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等,宜对零件进行编号;并考虑运输和安装能力确定构件的分段和拼装节点; 常用用术语钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构; 钢结构的特点:轻质高强;塑性、韧性好;各向同性,性能稳定;可焊性;不易渗漏;耐热但不耐火;耐腐蚀性差;制造简便,施工周期短; 塑性:承受静力荷载时,材料吸收变形能的能力;塑性好,会使结构一般情况下不会由于偶然超载而突然断裂,给人以安全保障; 结构设计的目的:是保证所设计的结构和结构构件在施工和工作过程中能满足各种预定功能要求并具有适当的可靠性; 注明钢构件,我在算量的时候再讲什么是支承呀,什么是斜承呀什么的,哈哈钢结构通常有框架、平面桁架、网架壳、索膜、轻钢、塔桅等结构形式;其理论与技术大都成熟;亦有部分难题没有解决,或没有简单实用的设计方法,比如网壳的稳定等; 结构选型时,应考虑不同结构形式的特点;在工业厂房中,当有较大悬挂荷载或大范围移动荷载,就可考虑放弃门式刚架而采用网架;基本雪压大的地区,屋面曲线应有利于积雪滑落切线50度外不需考虑雪载,如亚东水泥厂石灰石仓棚采用三心圆网壳,总雪载和坡屋面相比释放近一半;降雨量大的地区相似考虑;建筑允许时,在框架中布置支撑会比简单的节点刚接的框架有更好的经济性;而屋面覆盖跨度较大的建筑中,可选择构件受拉为主的悬索或索膜结构体系;高层钢结构设计中,常采用钢混凝土组合结构,在地震烈度高或很不规则的高层中,不应单纯为了经济去选择不利抗震的核心筒加外框的形式;宜选择周边巨型SRC柱,核心为支撑框架的结构体系;我国半数以上的此类高层为前者,对抗震不利; 结构的布置要根据体系特征,荷载分布情况及性质等综合考虑.一般的说要刚度均匀.力学模型清晰.尽可能限制大荷载或移动荷载的影响范围,使其以最直接的线路传递到基础.柱间抗侧支撑的分布应均匀.其形心要尽量靠近侧向力风、震的作用线.否则应考虑结构的扭转.结构的抗侧应有多道防线.比如有支撑框架结构,柱子至少应能单独承受1/4的总水平力. 框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足不同的要求;通常为了减小截面沿短向布置次梁,但是这会使主梁截面加大,减少了楼层净高,顶层边柱也有时会吃不消,此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子. 构件设计首先是材料的选择. 比较常用的是Q235和Q345.当强度起控制作用时,可选择Q345;稳定控制时,宜使用Q235.通常主结构使用单一钢种以便于工程管理.经济考虑,也可以选择不同强度钢材的焊接组合截面翼缘Q345,腹板Q235.另外,焊接结构宜选择Q235B或Q345B; 节点设计 1.焊接:对焊接焊缝的尺寸及形式等,规范有强制规定,应严格遵守.焊条的选用应和被连接金属材质适应.E43对应Q235,E50对应与Q345连接时,应该选择低强度的E43,而不是E50. 焊接设计中不得任意加大焊缝.焊缝的重心应尽量与被连接构件重心接近.其他详细内容可查规范关于焊缝构造方面的规定. 2.栓接: 铆接形式,在建筑工程中,现已很少采用.普通螺栓抗剪性能差,可在次要结构部位使用. 高强螺栓,使用日益广泛.常用和两个强度等级.根据受力特点分承压型和摩擦型.两者计算方法不同.高强螺栓最小规格M12.常用M16~M30.超大规格的螺栓性能不稳定,应慎重使用; 自攻螺丝用于板材与薄壁型钢间的次要连接.在低层墙板式住宅中也常用于主结构的连接.难以解决的是自攻过程中防腐层的破坏问题; 3.连接板:需验算栓孔削弱处的净截面抗剪等.连接板厚度可简单取为梁腹板厚度加4mm,则除短梁或有较大集中荷载的梁外,常不需验算抗剪;这个东东,其实就是两个对焊件上边加的哪个钢板一般是 4.梁腹板:应验算栓孔处腹板的净截面抗剪.承压型高强螺栓连接还需验算孔壁局部承压. 5.节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等;构件运到现场无法安装是初学者长犯的错误;此外,还应尽可能使工人能方便的进行现场定位与临时固定; 6.节点设计还应考虑制造厂的工艺水平.比如钢管连接节点的相贯线的切口可能需要数控机床等设备才能完成. 八图纸编制钢结构设计出图分设计图和施工详图两阶段,设计图由设计单位提供,施工详图通常由钢结构制造公司根据设计图编制,有时也会由设计单位代为编制;由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾,有设计能力的钢结构公司参与设计图编制的情况也很普遍; 1.设计图:是提供制造厂编制施工详图的依据.深度及内容应完整但不冗余.在设计图中,对于设计依据、荷载资料包括地震作用、技术数据、材料选用及材质要求、设计要求包括制造和安装、焊缝质量检验的等级、涂装及运输等、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚,以利于施工详图的顺利编制,并能正确体现设计的意图;主要材料应列表表示; 2.施工详图:又称加工图或放样图等.深度须能满足车间直接制造加工.不完全相同的另构件单元须单独绘制表达,并应附有详尽的材料表.梁柱铰接.梁柱刚接铰接柱脚.梁梁续接焊接符号注:1焊缝尺寸符号:a---坡口角度;b---根部间隙;p---钝边;H---坡口深度;K---焊角高度;l---焊缝长度; 2焊缝横断面上的尺寸如p、H、K等标注在图形符号的上侧或下侧;在图形符号右侧如无任何标注,且又无任何说明时,表示焊缝是连续的; 3当箭头指向在焊缝所在的一侧时,应将图形符号和尺寸标注在横线的上方,反之,应标注在横线的下方; 当焊缝分布不规则时,在标注焊缝代号的同时,宜在焊缝处加粗线表示可见焊缝或线表示不可见焊缝,如下图所示; 焊缝符号表示方法这里有个国标,大家下载下去温习一下,哈哈,不多讲了,没有意思,你看完后,就应该明白了,上面的接点什么意思,GB324-1988+焊缝符号表示方法见附件螺栓、孔、电焊铆钉图例2.钢构件的重量计算及解释钢结构的安装工艺不一样的,大家多看看方案就会了,对我们的报价是有影响,但对我的算量影响不大,除非他的方案要拆除,哈钢结构的重量计算主要围绕着铁的密度通常为就行了,注明一下钢与铁的质量通常按一样的. 铁的密度是cm3---有的时候用哪么钢构件的重量其实就是一个体积与密度的,事,重量都以T表示,就是算方量的体积m3这就是重量重量,现实中说重量以吨为基本的,力学上用牛在图纸上表示的时候,大部分的符号用汉语拼音的第一个字母表示这个构件件看下面这个表格,是清单的项目,后面是并入的项目,对于其算量级意义,我们再在就讲讲哈所包含计算构件指,在算出来后,与共并入清单报价.项目编码项目名称单位所包含计算构件螺栓t螺栓与螺母、垫片重量合计钢屋架t樘钢架结构指的是整个钢架柱、梁组合、排架结构指钢屋架、钢屋架相接型钢类配件钢网架t樘钢丝网片及配件钢托架t托架及配件钢桁架t桁架各杆件及相接型钢配件实腹柱t单柱及相接型钢类配件空腹柱t同上钢管柱t同上钢梁t同上钢吊车梁t吊车梁、连接板及相接型钢类配件压型钢板楼板m2屋面板压型钢板墙板m2图示面积,不包括包边钢支撑t支撑ZC、斜撑SC、隅撑钢檩条t檩条LT、墙檩条QL、拉条钢天窗架t天窗架及型钢类配件钢挡风架t挡风架及型钢类配件钢墙架钢平台钢走道t钢走道板、栏杆扶手、支架及其它型钢类配件钢梯t踏步板、底梁、平台板、护笼等其它型钢类配件钢栏杆t栏杆及型钢类构件。

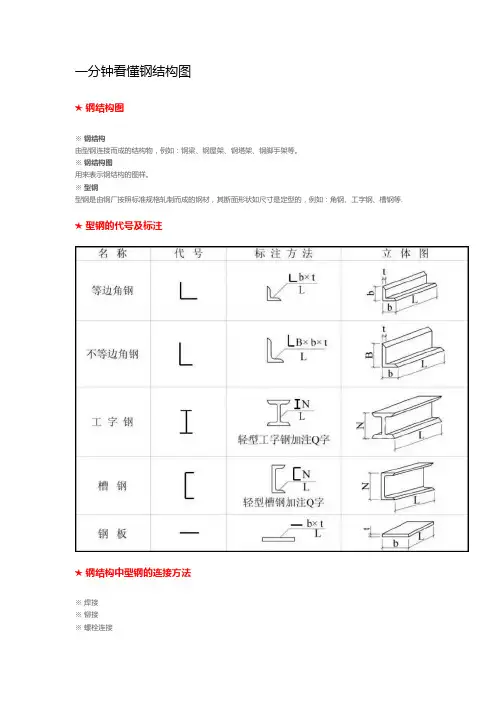

一分钟看懂钢结构图
———————————————————————————————— 作者:
——————————————————————————————— 日期:
一分钟看懂钢结构图
★ 钢结构图
※钢结构
由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。
※钢结构图
用来表示钢结构的图样。
※型钢
型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢等。
★ 型钢的代号及标注
★ 钢结构中型钢的连接方法
※焊接
※铆接
※螺栓连接
一、焊接
将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。
1、焊缝类型及其符号
※坡口焊缝
※贴角焊缝
※塞焊缝
★ 焊缝的图形符号和辅助符号
※连接方法
★ 螺栓、孔、电焊铆钉图例
钢梁结构图
概述
钢梁常用于大、中跨度桥梁中
钢梁的种类
※钢板梁
※钢桁梁
★ 下承式简支栓焊梁
★ 钢梁结构图的内容
※设计轮廓图
※节点图
※杆件图
※零件图
★ 设计轮廓图
★ 节点图
★ 节点构造图
★ 拼接板、填板的拼装
★ 立体图
★ 节点板详图
★ 杆件图
★ 零件图
钢屋架结构图
概述
※钢屋架
2、焊缝的标注
在钢结构图中,必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
★ 焊缝的标注方法
★ 焊缝不连续时的画法及标注
当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线
二、铆接
用铆钉将两块或两块以上的钢板连接在一起
一分钟看懂钢结构图
一分钟看懂钢结构图★钢结构图※钢结构由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。
※钢结构图用来表示钢结构的图样。
※型钢型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢等. ★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中,必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图. ★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图.※比例:1:100、1:200※单线条表示,杆件长度直接注在单线条旁边。
★屋架详图※图样:立面图,上弦实形辅助投影,剖面断面图。
※比例:两种比例:杆件轴线采用较小比例(1:20,1:15)节点板、杆件、断面采用较大比例(1:10,1:5)※图线:可见轮廓线--中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。
钢结构施工图识读
钢结构施工图识读一、引言随着现代建筑技术的不断发展,钢结构在建筑工程中的应用越来越广泛。
钢结构施工图是指导工程施工的重要技术文件,因此,正确理解和识读钢结构施工图对于保证工程质量、提高施工效率具有重要意义。
本文将介绍钢结构施工图的基本要素、识读方法和注意事项。
二、钢结构施工图基本要素1、图纸目录:列出图纸的名称、编号和页数,方便查找和阅读。
2、设计说明:对钢结构的设计要求、施工工艺、材料规格等进行详细说明。
3、平面图:显示钢结构的平面布置,包括钢柱、钢梁、支撑等构件的位置和尺寸。
4、立面图:显示钢结构的立面布置,包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。
5、剖面图:显示钢结构的内部结构,包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、节点详图:显示钢结构的节点构造,包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。
7、材料表:列出钢结构所需材料的规格、数量和使用部位,方便材料采购和施工管理。
8、施工工艺流程图:列出钢结构施工的工艺流程,包括钢构件的制作、运输、安装等环节。
三、钢结构施工图识读方法1、熟悉图纸目录:首先阅读图纸目录,了解图纸的组成和内容,为后续阅读做好准备。
2、仔细阅读设计说明:设计说明是钢结构施工的重要依据,要认真阅读并理解其中的要求和规定。
3、理解平面图:阅读平面图时,要重点钢柱、钢梁、支撑等主要构件的位置和尺寸,理解各构件之间的关系。
4、分析立面图:阅读立面图时,要重点各层钢柱、钢梁、支撑等构件的相对位置和尺寸,了解结构的垂直关系。
5、研究剖面图:阅读剖面图时,要重点钢结构的内部结构,了解各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、详读节点详图:节点详图是钢结构施工的关键部分,要认真阅读并理解各节点的构造和连接方式。
7、掌握材料表:阅读材料表时,要了解所需材料的规格、数量和使用部位,为材料采购和施工管理提供依据。
8、理解施工工艺流程图:阅读施工工艺流程图时,要了解钢结构施工的工艺流程,包括钢构件的制作、运输、安装等环节。

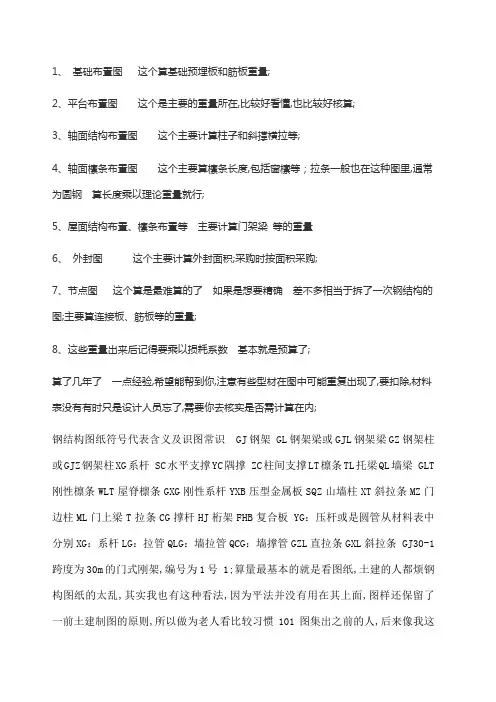

钢结构图纸看图要点
1、基础布置图这个算基础预埋板和筋板重量。
2、平台布置图这个是主要的重量所在,比较好看懂,也比较好核算。
3、轴面结构布置图这个主要计算柱子和斜撑横拉等。
4、轴面檩条布置图这个主要算檩条长度,包括窗檩等;拉条一般也在这种图里,通常为圆钢算长度乘以理论重量就行。
5、屋面结构布置、檩条布置等主要计算门架梁等的重量6、外封图这个主要计算外封面积。
采购时按面积采购。
7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图。
主要算连接板、筋板等的重量。
8、这些重量出来后记得要乘以损耗系数基本就是预算了。
算了几年了一点经验,希望能帮到你,注意有些型材在图中可能重复出现了,要扣除,材料表没有有时只是设计人员忘了,需要你去核实是否需计算在内。
钢结构图纸符号代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ 钢架柱 XG系杆SC水平支撑 YC隅撑ZC柱间支撑 LT檩条 TL托梁 QL墙梁GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T 拉条 CG撑杆 HJ桁架 FHB复合板YG:压杆或是圆管(从材料表中分别) XG:系杆 LG:拉管 QLG:墙拉管 QCG:墙撑管 GZL直拉条 GXL斜拉条GJ30-1跨度为30m的门式刚架,编号为1号1。
算量最基本的就是看图纸,土建的人都烦钢构图纸的太乱,其实我也有这种看法,因为平法并没有用在其上面,图样还保留了一前土建制图的原则,所以做为老人看比较习惯(101图集出之前的人),后来像我这样人看钢结构图纸真的看不习惯,不过没有办法,还是要习惯的,我们知道麻烦,但任何事情都有规律的,钢结构的详图结点相当的多,但这些变化真的在算的时候影响相当的小,重要是大的方向把握好,钢结构的结点图也是相当科学的,都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点,我会在下面讲春夏秋冬走健康之路看四季养生网健康饮食养生问题母婴保健养生小常识2。
一分钟看懂钢结构图
一分钟看懂钢构造图★钢构造图※钢构造由型钢连接而成的构造物,比方:钢梁、钢屋架、钢塔架、钢脚手架等。
※钢构造图用来表示钢构造的图样。
※型钢型钢是由钢厂依照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,比方:角钢、工字钢、槽钢等。
★型钢的代号及注明★钢构造中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条消融,凝结后成为不可以切割的整体。
、焊缝种类及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号、焊缝的注明在钢构造图中,必定把焊缝的地址、形式、尺寸和辅助要求标准清楚。
★焊缝的注明方法★焊缝不连续时的画法及注明当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可以见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉种类三、螺栓连接※焊接和铆接都是不可以拆卸的连接,螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁构造图归纳钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁构造图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架构造图归纳※钢屋架※钢屋架构造图屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图。
★屋架简图※屋架简图又称屋架表示图、屋架杆件几何尺寸简图。
※比率:1:100、1:200※单线条表示,杆件长度直接注在单线条旁边。
★屋架详图※图样:立面图,上弦实形辅助投影,剖面断面图。
※比率:两种比率:杆件轴线采用较小比率(1:20,1:15)节点板、杆件、断面采用较大比率(1:10,1:5)※图线:可见轮廓线——中实线不可以见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。
一分钟看懂钢结构图
一分钟看懂钢结构图★钢结构图※钢结构由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。
※钢结构图用来表示钢结构的图样。
※型钢型钢是由钢厂按照标准规格轧制而成的钢材,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢等。
★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。
1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中,必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。
★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图。
★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。
※比例:1:100、1:200※单线条表示,杆件长度直接注在单线条旁边。
★屋架详图※图样:立面图,上弦实形辅助投影,剖面断面图。
※比例:两种比例:杆件轴线采用较小比例(1:20,1:15)节点板、杆件、断面采用较大比例(1:10,1:5)※图线:可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。
(整理)怎样看懂钢结构图纸
(整理)怎样看懂钢结构图纸钢结构图纸基本识图1.绪论;2.制图基本知识;3.投影基本知识;4.投影基本原理;5.投影变换;6.平面建筑形体的投影;7.曲面建筑形体的投影;8.建筑形体的表达方法;9.轴测投影;10.建筑施工图;11.结构施工图;12.正投影中的阴影;13.透视投影;14.展开投影;15.给水排水工程;16.AutoCAD绘图基础。
二:《土木建筑制图》建筑安装工程预决算的编审工作,其基础除了应该了解,熟悉至精通建筑(房屋)的结构构件,组成和部位,相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据?——哪些图可以计算出一件构造的工程量?——从哪些图纸上可以计算出什么材料的实际耗用量?——有了工程量数据怎么来计算它的价值?——工程造价的依据有那些?今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算(P151)一、建筑识图1、基本概念国家规定,一个工程项目应经过:(1)规划和初步设计阶段;(2)审查后扩大初步设计;(3)审查后施工图设计、又称技术设计。
2、施工图作用:指导施工,技术依据;指导结算,支付进度款依据;指导决算,结算工程款依据。
一套完整的施工图应:A、首页图目:从建施01-、结施01-、水施01-、电施01-(又分强电、弱电、讯施01-)、电通01-。
标准图设计总说明,内容包括:工程设计依据(批文、资金来源、地勘资料等),建筑面积,造价。
设计标准(建筑标准、结构荷载等级、抗震要求,采暖通风要求,照明标准,防火等级等)。
施工要求(技术与材料)项目±0.000与总图绝对标高的相对关系,室内外用材、强度等级。
装修表门窗表B、建筑施工图(简称建施)1、表示建筑物内部布置,外部形状、装修、构造、施工要求等,包括:纵横墙布置、门、窗、楼群梯和公共设施(如洗手间、开水房等)。
2、总平,平、立、剖和各构造详图(包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸)。
钢结构识图图集图标讲解
江西杭萧钢构有限企业钢构造识图培训讲义技术部周耀彬2009-5-24第一章识图基础一、投影及三视图三视图:正视图(上左)、侧视图(上右)、俯视图(下)三视图在使用是不必定完好,可能只出现此中两个。
有剖视符号的状况下,依据符号所示方向看物体,无剖视符号时,一般习惯的看图方向是:侧视图在正视图的右边时,表示是站在正视图中物体的右边向左看;侧视图在正视图的左边时,表示是站在正视图中物体的左边向右看;俯视图表示从上向下看到的正视图中的物体看图方向的正确至关重要,决定了装置方向的正确与否,因为详图绘制人员的个体差别,选择表达方式上会有所差别,需要在图面上互相印证,若有不一致处实时和制图人员交流确认。
二、剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面,不表示断面后方的其余东西;2.剖面符号表示从符号处剖开看到的断面及断面后方的其余东西;3.在钢构详图中,断面符号和剖面符号使用上有些任意,是因为功能上比较靠近,侧重表达的是看物体的方向。
看物的方向是从粗线朝文字的方向看。
粗线表示人的眼睛,文字表示看的朝向。
三、索引符号及节点符号1.不带剖视方向的索引左边为索引,右边为对应的节点,表示将圈画中的部分放大绘制细节。
中的字母 a 表示参看节点,底下的“—”表示“在本图中” ,假如节点详图不在本图中,就写对应的图纸编号,比方“详图-09”或“ 09”等。
有时也直接索引出来后直接放大,不用到节点符号,以下列图:2.带剖视符号的索引与剖 (断 )面符号近似,看物的方向是从粗线朝细线的方向看。
粗线表示人的眼睛,细线表示看的朝向。
四、对称符号五、焊缝符号 *1.焊缝基本符号(常用):表示焊缝横截面形状的符号序号名称表示图符号1卷边焊缝2I 形焊缝3V 形焊缝4单边 V 形焊缝5带钝边 V 形焊缝带钝边单边 V 形焊缝6角焊缝7塞焊缝或槽焊缝2.协助符号:表示焊缝表面形状特色的符号序号名称表示图符号说明1平面符号焊缝表面齐平(一般经过加工)2凹面符号焊缝表面凹陷3凸面符号焊缝表面突出不需要切实说明焊缝表面形状是,能够不用协助符号。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、基础布置图这个算基础预埋板和筋板重量。
2、平台布置图这个是主要的重量所在,比较好看懂,也比较好核算。
3、轴面结构布置图这个主要计算柱子和斜撑横拉等。
4、轴面檩条布置图这个主要算檩条长度,包括窗檩等;拉条一般也在这种图里,通常为圆钢算长度乘以理论重量就行。
5、屋面结构布置、檩条布置等主要计算门架梁等的重量6、外封图这个主要计算外封面积。
采购时按面积采购。
7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图。
主要算连接板、筋板等的重量。
8、这些重量出来后记得要乘以损耗系数基本就是预算了。
算了几年了一点经验,希望能帮到你,注意有些型材在图中可能重复出现了,要扣除,材料表没有有时只是设计人员忘了,需要你去核实是否需计算在内。
钢结构图纸符号代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ 钢架柱 XG系杆SC水平支撑 YC隅撑ZC柱间支撑 LT檩条 TL托梁 QL墙梁GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T 拉条 CG撑杆 HJ桁架 FHB复合板YG:压杆或是圆管(从材料表中分别) XG:系杆 LG:拉管 QLG:墙拉管 QCG:墙撑管 GZL直拉条 GXL斜拉条GJ30-1跨度为30m的门式刚架,编号为1号1。
算量最基本的就是看图纸,土建的人都烦钢构图纸的太乱,其实我也有这种看法,因为平法并没有用在其上面,图样还保留了一前土建制图的原则,所以做为老人看比较习惯(101图集出之前的人),后来像我这样人看钢结构图纸真的看不习惯,不过没有办法,还是要习惯的,我们知道麻烦,但任何事情都有规律的,钢结构的详图结点相当的多,但这些变化真的在算的时候影响相当的小,重要是大的方向把握好,钢结构的结点图也是相当科学的,都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点,我会在下面讲春夏秋冬走健康之路看四季养生网健康饮食养生问题母婴保健养生小常识2。
算重量,因为钢结构的算量基本上全是按吨计(板按M2)。
钢材+钢材就是钢结构。
而钢材多指型钢,对于型钢的分类算量的方法,我也会一一列出。
并做出讲解。
3。
统计汇总,哈哈,此类应该是不难的,以清单为基本,分类汇总而以了。
识图问路1。
我对钢结构的认识,应该比大家深一些,因为我毕业的时候就进了一家钢结构公司,工作不到两个月,经常的工作就是画一个图纸的钢构件,把这个钢构件看明白了,画出来,他们叫钢结构深化设计(细化方案)做加工所用,说白了,一张钢板怎么加工这样的东东的。
我讲的图识别,其它就是03G102上面的东东,大家有机会可以去下载看一下。
闲言碎语不多讲,说说吧,钢结构图应该怎么看不头痛。
把握好看图不难的原则,其实很简单,比建筑的施工简单多了,因为他每个部分都有详图,哪里不明白了,就看此图有没有什么详图符号,有就找,其实我看明白的地方不是详图的地方,拿出来与原图一对就明白了,是什么柱,是什么梁就明白了许多。
一.钢结构1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。
2钢结构设计图应由具有设计资质的设计单位完成,设计图的内容和深度应满足编制钢结构施工详图的要求;钢结构施工详图(即加工制作图)一般应由具有钢结构专项设计资质的加工制作单位完成,也可由具有该项资质的其他单位完成。
注:若设计合同未指明要求设计钢结构施工详图,则钢结构设计内容仅为钢结构设计图。
3钢结构设计图1)设计说明:设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级(必要时提出物理、力学性能和化学成份要求)及连接件的型号、规格、焊缝质量等级、防腐及防火措施;2)基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图;3)结构平面(包括各层楼面、屋面)布置图应注明定位关系、标高、构件(可布置单线绘制)的位置及编号、节点详图索引号等;必要时应绘制檩条、墙梁布置图和关键剖面图;空间网架应绘制上、下弦杆和关键剖面图;4)构件与节点详图a)简单的钢梁、柱可用统一详图和列表法表示,注明构年钢材牌号、尺寸、规格、加劲肋做法,连接节点详图,施工、安装要求。
b)格构式梁、柱、支撑应绘出平、剖面(必要时加立面)、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格,组装节点和其他构件连接详图。
4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图,标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等,宜对零件进行编号;并考虑运输和安装能力确定构件的分段和拼装节点。
《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。
钢结构的特点:轻质高强;塑性、韧性好;各向同性,性能稳定;可焊性;不易渗漏;耐热但不耐火;耐腐蚀性差;制造简便,施工周期短。
塑性:承受静力荷载时,材料吸收变形能的能力。
塑性好,会使结构一般情况下不会由于偶然超载而突然断裂,给人以安全保障。
结构设计的目的:是保证所设计的结构和结构构件在施工和工作过程中能满足各种预定功能要求并具有适当的可靠性。
注明钢构件,我在算量的时候再讲什么是支承呀,什么是斜承呀什么的,哈哈钢结构通常有框架、平面桁架、网架(壳)、索膜、轻钢、塔桅等结构形式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法,比如网壳的稳定等。
结构选型时,应考虑不同结构形式的特点。
在工业厂房中,当有较大悬挂荷载或大范围移动荷载,就可考虑放弃门式刚架而采用网架。
基本雪压大的地区,屋面曲线应有利于积雪滑落(切线50度外不需考虑雪载),如亚东水泥厂石灰石仓棚采用三心圆网壳,总雪载和坡屋面相比释放近一半。
降雨量大的地区相似考虑。
建筑允许时,在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中,可选择构件受拉为主的悬索或索膜结构体系。
高层钢结构设计中,常采用钢混凝土组合结构,在地震烈度高或很不规则的高层中,不应单纯为了经济去选择不利抗震的核心筒加外框的形式。
宜选择周边巨型SRC柱,核心为支撑框架的结构体系。
我国半数以上的此类高层为前者,对抗震不利。
结构的布置要根据体系特征,荷载分布情况及性质等综合考虑.一般的说要刚度均匀.力学模型清晰.尽可能限制大荷载或移动荷载的影响范围,使其以最直接的线路传递到基础.柱间抗侧支撑的分布应均匀.其形心要尽量靠近侧向力(风、震)的作用线.否则应考虑结构的扭转.结构的抗侧应有多道防线.比如有支撑框架结构,柱子至少应能单独承受1/4的总水平力. 框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足不同的要求。
通常为了减小截面沿短向布置次梁,但是这会使主梁截面加大,减少了楼层净高,顶层边柱也有时会吃不消,此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子. 构件设计首先是材料的选择. 比较常用的是Q235和Q345.当强度起控制作用时,可选择Q345;稳定控制时,宜使用Q235.通常主结构使用单一钢种以便于工程管理.经济考虑,也可以选择不同强度钢材的焊接组合截面(翼缘Q345,腹板Q235).另外,焊接结构宜选择Q235B或Q345B。
节点设计 1.焊接:对焊接焊缝的尺寸及形式等,规范有强制规定,应严格遵守.焊条的选用应和被连接金属材质适应.E43对应Q235,E50对应Q345.Q235与Q345连接时,应该选择低强度的E43,而不是E50. 焊接设计中不得任意加大焊缝.焊缝的重心应尽量与被连接构件重心接近.其他详细内容可查规范关于焊缝构造方面的规定. 2.栓接: 铆接形式,在建筑工程中,现已很少采用. 普通螺栓抗剪性能差,可在次要结构部位使用. 高强螺栓,使用日益广泛.常用8.8s和10.9s两个强度等级.根据受力特点分承压型和摩擦型.两者计算方法不同.高强螺栓最小规格M12.常用M16~M30.超大规格的螺栓性能不稳定,应慎重使用。
自攻螺丝用于板材与薄壁型钢间的次要连接.在低层墙板式住宅中也常用于主结构的连接.难以解决的是自攻过程中防腐层的破坏问题。
3.连接板:需验算栓孔削弱处的净截面抗剪等.连接板厚度可简单取为梁腹板厚度加4mm,则除短梁或有较大集中荷载的梁外,常不需验算抗剪。
这个东东,其实就是两个对焊件上边加的哪个钢板(一般是) 4.梁腹板:应验算栓孔处腹板的净截面抗剪.承压型高强螺栓连接还需验算孔壁局部承压. 5.节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等。
构件运到现场无法安装是初学者长犯的错误。
此外,还应尽可能使工人能方便的进行现场定位与临时固定。
6.节点设计还应考虑制造厂的工艺水平.比如钢管连接节点的相贯线的切口可能需要数控机床等设备才能完成. (八)图纸编制钢结构设计出图分设计图和施工详图两阶段,设计图由设计单位提供,施工详图通常由钢结构制造公司根据设计图编制,有时也会由设计单位代为编制。
由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾,有设计能力的钢结构公司参与设计图编制的情况也很普遍。
1.设计图:是提供制造厂编制施工详图的依据.深度及内容应完整但不冗余.在设计图中,对于设计依据、荷载资料(包括地震作用)、技术数据、材料选用及材质要求、设计要求(包括制造和安装、焊缝质量检验的等级、涂装及运输等)、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚,以利于施工详图的顺利编制,并能正确体现设计的意图。
主要材料应列表表示。
2.施工详图:又称加工图或放样图等.深度须能满足车间直接制造加工.不完全相同的另构件单元须单独绘制表达,并应附有详尽的材料表. 梁柱铰接 .梁柱刚接铰接柱脚. 梁梁续接焊接符号注:(1)焊缝尺寸符号:a---坡口角度;b---根部间隙;p---钝边;H---坡口深度;K---焊角高度;l---焊缝长度。
(2)焊缝横断面上的尺寸(如p、H、K等)标注在图形符号的上侧或下侧;在图形符号右侧如无任何标注,且又无任何说明时,表示焊缝是连续的。
(3)当箭头指向在焊缝所在的一侧时,应将图形符号和尺寸标注在横线的上方,反之,应标注在横线的下方。
当焊缝分布不规则时,在标注焊缝代号的同时,宜在焊缝处加粗线(表示可见焊缝)或线(表示不可见焊缝),如下图所示。
焊缝符号表示方法这里有个国标,大家下载下去温习一下,哈哈,不多讲了,没有意思,你看完后,就应该明白了,上面的接点什么意思,GB324-1988+焊缝符号表示方法见附件螺栓、孔、电焊铆钉图例 2.钢构件的重量计算及解释钢结构的安装工艺不一样的,大家多看看方案就会了,对我们的报价是有影响,但对我的算量影响不大,除非他的方案要拆除,哈钢结构的重量计算主要围绕着铁的密度通常为7.86就行了,注明一下钢与铁的质量通常按一样的. 铁的密度是7.8g/cm3---有的时候用7.85 哪么钢构件的重量其实就是一个体积与密度的,事,重量都以T表示,就是算方量的体积*7.86T/m3这就是重量(重量,现实中说重量以吨为基本的,力学上用牛) 在图纸上表示的时候,大部分的符号用汉语拼音的第一个字母表示这个构件件看下面这个表格,是清单的项目,后面是并入的项目,对于其算量级意义,我们再在就讲讲哈所包含计算构件指,在算出来后,与共并入清单报价. 项目编码项目名称单位所包含计算构件010417001螺栓t螺栓与螺母、垫片重量合计010601001钢屋架t(樘)钢架结构指的是整个钢架(柱、梁组合)、排架结构指钢屋架、钢屋架相接型钢类配件010601002钢网架t(樘)钢丝网片及配件 010602001钢托架t托架及配件010602002钢桁架t桁架各杆件及相接型钢配件 010603001实腹柱t单柱及相接型钢类配件 010603002空腹柱t同上 010603003钢管柱t同上 010604001钢梁t同上010604002钢吊车梁t吊车梁、连接板及相接型钢类配件 010605001压型钢板楼板m2屋面板010605002压型钢板墙板m2图示面积,不包括包边 010606001钢支撑t支撑ZC、斜撑SC、隅撑YC 010606002钢檩条t檩条LT、墙檩条QL、拉条L 010606003钢天窗架t天窗架及型钢类配件 010606004钢挡风架t挡风架及型钢类配件 010606005钢墙架t 010606006钢平台t 010606007钢走道t钢走道板、栏杆扶手、支架及其它型钢类配件 010606008钢梯t踏步板、底梁、平台板、护笼等其它型钢类配件 010606009钢栏杆t栏杆及型钢类构件。
