变频器进线电抗器与出线电抗器区别

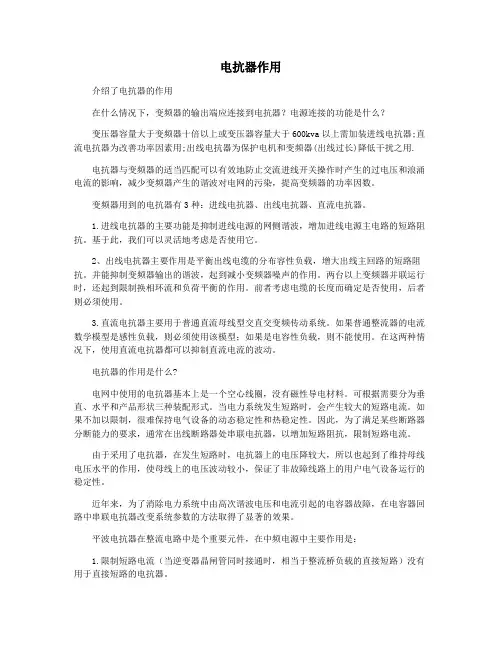

电抗器作用
电抗器作用介绍了电抗器的作用在什么情况下，变频器的输出端应连接到电抗器？电源连接的功能是什么？变压器容量大于变频器十倍以上或变压器容量大于600kva以上需加装进线电抗器;直流电抗器为改善功率因素用;出线电抗器为保护电机和变频器(出线过长)降低干扰之用.电抗器与变频器的适当匹配可以有效地防止交流进线开关操作时产生的过电压和浪涌电流的影响，减少变频器产生的谐波对电网的污染，提高变频器的功率因数。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1.进线电抗器的主要功能是抑制进线电源的网侧谐波，增加进线电源主电路的短路阻抗。
基于此，我们可以灵活地考虑是否使用它。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3.直流电抗器主要用于普通直流母线型交直交变频传动系统。
如果普通整流器的电流数学模型是感性负载，则必须使用该模型；如果是电容性负载，则不能使用。
在这两种情况下，使用直流电抗器都可以抑制直流电流的波动。
电抗器的作用是什么?电网中使用的电抗器基本上是一个空心线圈，没有磁性导电材料。
可根据需要分为垂直、水平和产品形状三种装配形式。
当电力系统发生短路时，会产生较大的短路电流。
如果不加以限制，很难保持电气设备的动态稳定性和热稳定性。
因此，为了满足某些断路器分断能力的要求，通常在出线断路器处串联电抗器，以增加短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
近年来，为了消除电力系统中由高次谐波电压和电流引起的电容器故障，在电容器回路中串联电抗器改变系统参数的方法取得了显著的效果。
输入电抗器,输出电抗器,直流电抗器
输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
1、输入电抗器作用：用于变频器和电网间，主要作用滤波，防止谐波进入电网连接方式：串联2、直流电抗器作用：用于变频器直流侧，直流是带纹波的，因整流方式的不同，纹波的幅值和频率也不同，主要作用是平波，提高功率因数连接方式：串联3、输出电抗器：用于变频器和负载之间，因变频器输出多为PWM波形，不能直接用于负载，需要加电抗器进行滤波，目前多采用电感+电容的LC滤波方式连接方式：串联用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
变频器进线电抗器和输出电抗器的挑选疑问
变频器进线电抗器和输出电抗器的挑选疑问由于变频器被运用在各种纷歧样的电气环境，不选用恰当的维护办法，就会影响变频器工作的安稳性和牢靠性。
实习证实，恰中选配电抗器与变频器配套运用，能够有用地避免因操作沟通进线开关而发作的过电压和浪涌电流对它的冲击，一同亦能够削减变频器发作的谐波对电网的污染，并可跋涉变频器的功率因数。
因而议论与变频器配套用的进出线电抗器的挑选办法对错常必要的。
一、关于变频器进线电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指50HZ时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在2-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的阻抗电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
挑选了额外沟通电流与阻抗电压降也就判定了电感量。
3.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
即输入电抗器实习流过的电流是变频器的输入电流。
二、关于变频器输出电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指XHz时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在1-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的挑选首要是依据在额外频率方案内的电缆长度来判定，然后再依据电动机的实习额外电流来挑选相应电感量央求下的铁芯截面积和导线截面积，才调判定实习电压降。
3.对应额外电流的电感量与电缆长度：电缆长度额外输出电流电感量。
4.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
输出,输入电抗器
输出、输入电抗器2010-01-09 11:56:26| 分类：默认分类| 标签：|字号大中小订阅一.输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
二.输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
三.直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
电抗器产品执行检验标准：IEC289：1987 电抗器GB10229-88 电抗器JB9644-1999 半导体电气传动用电抗器GB6450-86 本标准等效国标IEC 726(1982)《干式电力变压器》用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
变频器进线电抗器与出线电抗器区别
变频器进线侧安装进线电抗器，变频器出线侧安装出线电抗器，请问两种电抗器的区别？
1. 进线电抗器主要作用是：实现变频器和电源的匹配，改善功率因数，减少高次谐波的不良影响，保护变频器整流部分。
通常是：当前级变压器容量远大于变频器功率时（如10倍），有功率因素动态补偿（即有补偿电容投切），电源有超过一定值的尖峰时（如6000V)，需要考虑加进线电抗器。
出线电抗器主要作用是：降低变频器输出中存在的高次谐波对电机的不良影响，如反射波。
综合考虑电机的绝缘电压等级和电机电缆长度，决定是否配置出线电抗器。
同时参考变频器手册可确定大于多少米需要选择出线电抗器。
电抗器的参数主要是阻抗压降：当电抗器通过额定电流时，电抗器上产生的电压降。
一般选3%-5%即可。
2. 进线电抗器用来抗干扰的防止变频器和其它设备之间互相干扰
出线电抗器是是用来滤波用的一般变频的载波频率在
2~10khz 之间用来滤波可以使得输出波形更平滑。
30KW变频器电抗器-输入电抗器-输出电抗器-直流电抗器
30KW变频器电抗器-输入/输出-直流电抗器变频器电抗器包括输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器）。
30KW变频器输入电抗器（进线电抗器）变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道，电压源当负载阻抗大时，输出电流会小。
因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射输入电抗器型号JXL-口A/口%电压降（V)额定电流(A输入电抗器30KW变频器输入电抗器（进线电抗器）名称输入电抗器型号JXL适用设备各类变频器作用抑制合闸涌流,谐波变频器功率30KW电流80A相数三相电压380V冷却方式自冷耐压3000V产地上海品牌昌日电抗器温升<65DB 防护等级IPOO绝缘等级F级场合户内使用包装木箱电压降2%常规2%，可定做电抗器规格依据标准; IEC289:1987电抗器GB10229-88 壹，30KW变频器输入电抗器（进线电抗器）概述：输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了输入电抗器（进线电抗器）可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。
贰，30KW变频器输入电抗器（进线电抗器）性能特点：变频器输入电抗器铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
变频器输入电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好变频器输入电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
电抗器在变频器中的应用
随着电力电子技术的迅速发展，从20世纪90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。
但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
与变频器配套用的电抗器有3种：
1.进线电抗器
又称输入电抗器或称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器；它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，改善其功率因数。
2.直流电抗器
直流电抗器接在变频系统的直流整流环节与逆变环节之间，直流
电抗器能使逆变环节运行更稳定，及改善变频器的功率因数。
在有直流环节的变频系统中，在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流。
3.输出电抗器
输出电抗器，当变频器输出端到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流，并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度。
变频器进出线电抗器
我们专业给变频器调速器行业配置交流输入电抗器，交流输出电抗器，直流平波电抗器，滤波器等产品欢迎订购！交流输入电抗器产品概述：输入交流电抗器限制以谐波形式出现的电路反馈。
它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
此类电抗器有两种：电抗器基准压降UD=2%，用于无馈电单元的变频器的操作。
电抗器基准压降UD=4%，用于带馈电单元的变频器和自动变压器的操作，也用于uK小于1%的系统的操作。
交流输入电抗器性能特点：铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。
交流输入电抗器型号含义：交流输入电抗器产品介绍：1、电源对其它设备有明显的干扰（干扰、过压）2、电源相间电压不平衡＞额定电压的2.0%3、阻抗极低的线路（动力变压器为变频器额定值的10倍多）4、在一条线路上为减小线电流而安装的大量变频器5、使用cosφ（功率因数）校正电容或功率因数校正单元交流输入电抗器技术参数：1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器交流输入电抗器型号及技术参数：规格型号适配功率(KW)额定电流压降尺寸(±0.5mm)D D1W W1H A*BSLK-5 1.55A2%11091120651356*11 SLK-7 2.27A2%11091120651356*11 SLK-10 3.710A2%15595110611556*15 SLK-15 5.515A2%15595130801556*15 SLK-207.520A2%15595135801556*15 SLK-301130A2%190120115851508.5*20 SLK-401540A2%195120110821658.5*20 SLK-5018.550A2%1951201301021658.5*20 SLK-602260A2%1951201351071658.5*20 SLK-803080A2%1951201351071658.5*20 SLK-903790A2%1951201351071658.5*20 SLK-12045120A2%2501821359623011*18 SLK-15055150A2%29521415011024011*18 SLK-20075200A2%29521416012024011*18 SLK-250110250A2%29521416012024011*18 SLK-290132290A2%32524316512227012*20 SLK-330160330A2%32524316512227012*20 SLK-400185400A2%32524318013727012*20 SLK-490220490A2%38526020017535012*20 SLK-600280600A2%39527520017535012*20 SLK-660300660A2%39527520017535012*20 SLK-800380800A2%43029521519040012*20 SLK-10004501000A2%43029521519045012*20 SLK-12005501200A2%49034522519557514*25交流输入电抗器产品尺寸图：交流输出电抗器产品概述：输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗器。
变频器配套用的电抗器
变频器配套用的电抗器
与变频器配套用的电抗器接线图如附图所示，共有三种电抗器：
1、 进线电抗器LA1 LA1
地保护变频器 削减5、7、11、13次谐波。
2直流电抗器（LD ）
的改变变频器的功率因数。
3输出电抗器（LA2）
电电流。
运行而言，进线电抗器起主要作用，
进线电抗器又称电源协调电抗器。
应该安装进线电抗器的场合 1电源变压器容量为500KV A 以上，
且变频器安装位置与大容量变压器
距离在10M 以内。
2三相电源电压不平衡率K 大于3%。
3功率因数的电容器装置。
4需要改善变频器输入侧的功率因数（可提高到0.75~0.85）。
直流电抗器和输出电抗器的功能
在变频器整流电路后接入直流电抗器，可以有效的改变变频器的功率因数（最高可以将功率因数提高到0.95）和限制逆变侧短路电流，并能使逆变系统运行更稳定。
输出电抗器的作用是补偿变频器与电动机连接的长导线充电电流，从而使电动机在引线教长 时也能正常工作。
输出电抗器还能吸收变频器输出谐波，起到消除噪声的作用，并能使在电动机绕组上的电压上升率限制在540V/μS 以内。
电源 LD 直流电抗器。
最新变频器的进线电抗器和出线电抗器的区别
变频器的进线电抗器和出线电抗器的区别
变频器的进线电抗器与出线电抗器的区别进线电抗器用来抗干扰的，防止变频器和其它设备之间互相干扰
出线电抗器是用来滤波用的，一般变频的载波频率在2~10khz 之间，用来滤波可以使得输出波形更平滑
进线电抗器是防止变频器对电网及周边设备造成的谐波干扰。
出线电抗器是为了优化变频器输出的交流电波形，因为变频器输出的是高频的矩形波。
另外还可以防止变频器出线侧的对地电容，延长变频器到电机侧的电缆长度。
变频器输入电抗器效果_变频器输出电抗器效果
变频器输入电抗器效果_变频器输出电抗
器效果
1.输入电抗器用以按捺浪涌电压和浪涌电流，维护变频器，延伸其运用寿数和避免谐波烦扰，一同因为变频器选用变频的办法调速的，所以在调速的时分常常会发生高次谐波和发生波形畸变，会影响设备正常运用，为此，须在输入端加装一个进线电抗器，能够改进变频器的功率因数及按捺谐波电流，滤除谐波电压谐和波电流，改进电网质量。
2.输出电抗器用于延伸变频器的有用传输间隔，有用按捺变频器的IGBT模块开关时发生的霎时刻高压，下降电机的噪音，下降涡流损耗，维护变频器内部的功率开关器材。
变频器输出端添加输出电抗器，是为了添加变频器到电动机的导线间隔，输出电抗器能够有用按捺变频器的igbt开关时发生的霎时刻高电压，削减此电压对电缆绝缘和电机的不良影响。
电抗器的首要效果：是用以绑缚电机联接电缆的容性充电电流及使电机绕组上的电压上升率绑缚在540v/μs以内，它还用于钝化变频器输出电压（开关频率）的陡度，削减逆变器中的功率元件（如igbt）的扰动和冲击。
1。
西门子变频器产品知识总结
西门子变频器产品知识总结1.进线电抗器的作用：抑制谐波电流，防止过载出线电抗器（电机电抗器）作用：减小电机电缆的容性漏电流；减小输出侧的电压上升率进线滤波器的作用：提高变频装置的抗射频干扰能力/等级2.CF卡的作用：保存变频器参数、固件信息、证书3.变频器的三种控制模式及其相应的控制电机种类：a.伺服模式：位置控制，控制同步伺服电机&异步伺服电机，有电流环、速度环、位置环；b.矢量模式：速度控制，分为闭环矢量控制(VC)&无编码器矢量模式(SLVC)，控制同步电机&异步电机，有电流环、速度环；c.V/f模式：速度控制，精度在三种模式中最低，不带编码器，控制同步电机&异步电机，只有电流环，总体属于开环控制，其他两种模式为闭环控制。
4.G150变频器A型/C型柜的区别：A型柜是可根据需要安装所有组件；而C型柜是不带输入侧组件，空间极为紧凑。
5.S120选件：控制面板选件：AOP30、BOP20扩展板选件：TB30、CBC10(CAN总线)、CBE20(Profinet)扩展模块选件：TM31编码器选件：SMC10(旋转变压器)、SMC20(绝对编码器)、SMC30(增量编码器)6.电机制动：a.直流制动：给定子通直流电达到制动的目的，制动转矩不稳定，掉电后无法工作；b.电阻制动：通过加制动电阻将电能转化成热能进行消耗达到制动的目的，制动转矩稳定，掉电后可以继续工作；c.再生反馈制动：将再生电能反馈到电网中达到制动的目的，制动转矩稳定，掉电后无法工作。
7.电压提升：三种方式：p1210---持续电压提升p1211---加速时进行电压提升p1212---首次启动时进行电压提升什么时候需要电压提升：V/f控制模式下，当变频器输出频率为0时，其输出电压也为0，而电压为0时可能无法产生转矩，此时需要电压提升。
举例说明哪些情况下用电压提升：0转速时需要带负载；0转速时进行电机磁化；产生启动/制动/加速转矩时；对绕组和电源电缆中的欧姆损耗进行补偿。
变频器如何选择合适的电抗器
变频器如何选择合适的电抗器上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等电抗器只要用于改善变频器的功率因数及抑制谐波电流，输出电抗器安装在变频器的输出侧，可以减少马达的噪声及震动。
当变频器与马达的联线较长时，可以抑制导线上的浪涌。
在变频器的输入侧可加以下选件：1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。
2）输入EMC滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。
EMC滤波器有两种，A级和B级滤波器。
EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。
EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。
在变频器输出侧共有以下几种选件：1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。
另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
2）Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。
3）Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力串联电抗器的异常处理电容器串联电抗器一般采用环氧玻纤维多包封并联结构,根据安装场地的特点,采用三相垂直叠放，三相水平”△”和三相水平”-”型分布。
进线电抗器、输出电抗器、平波电抗器选择计算方法
进线电抗器、输出电抗器、平波电抗器选择计算方法1. 进线电抗器1.1 进线电抗器的额定电流I LN：对直流传动装置(6RA70：I LN=0.82I dN (A式中：I dN：传动装置额定整流电流，通常即为由其供电的电动机的额定电流 (A。
对电压型变频器(6SE70：I LN=1.1I CN (A式中：I CN：变频器额定输出电流，通常即为由其供电的电动机的额定电流 (A。
对6SE70中的整流单元和整流/回馈单元：I LN=0.87I dc (A式中：I dc：整流单元或整流/回馈单元额定输出电流 (A。
1.2 进线电抗器的电感值L：对直流传动装置(6RA70和6SE70中的整流/回馈单元按压降4%选择L：L=0.04U LN/(30.5×2πfI LN (H式中：U LN：进线电压的线电压有效值 (Vf：电网频率 (HzI LN：进线电抗器的额定电流 (A当f=50Hz时：L=73.51×U LN/I LN(μH也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.1~表1.4中选择进线电抗器(适用于f=50Hz。
对变频器(6SE70和6SE70中的整流单元，按压降2%选择L：L=0.02×U LN/(30.5×2πfI LN (H式中：U LN：进线电压的线电压有效值 (Vf：电网频率 (HzI LN：进线电抗器的额定电流 (A当f=50Hz时：L=36.76×U LN/I LN(μH也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.5~表1.8中选择进线电抗器(适用于f=50Hz。
表1.1 进线电压：380(400V 额定压降：8.85V(4% 型号：HKSG2-0.8I LN (A 18 22.4 28 31.5 35.5 40 50 63L (μH1565 1258 1006 894 794 704 563 447订货号K119-513 K119-514 K119-515 K119-516 K119-517 K119-518 K119-519 K119-520 71 80 91 100 112 125 140 160 180397 352 310 282 282 252 201 176 157K119-521 K119-522 K119-523 K119-524 K119-525 K119-526 K119-527 K119-528 K119-529 200 224 250 280 315 355 400 450 500141 126 113 101 89.4 79.4 70.4 62.6 56.3K119-530 K119-531 K119-532 K119-533 K119-534 K119-535 K119-536 K119-537 K119-538 560 630 710 910 1000 1120 1250 1400 160050.3 44.7 39.7 31 28.2 25.2 22.5 20.1 17.6K119-539 K119-540 K119-541 K119-542 K119-543 K119-544 K119-545 K119-546 K119-547 表1.2 进线电压：500V 额定压降：11.55V(4% 型号：HKSG2-0.8I LN (A 22.4 31.5 35.5 40 50 63 71 80L (μH1634 1162 1031 915 732 581 516 458订货号K119-548 K119-549 K119-550 K119-551 K119-552 K119-553 K119-554 K119-555 91 100 112 125 140 160 180 200 224402 366 327 293 262 229 203 183 163K119-556 K119-557 K119-558 K119-559 K119-560 K119-561 K119-562 K119-563 K119-564 250 280 315 355 400 450 500 560 630145 130 116 103 91.5 81.3 73.2 65.4 58.1K119-565 K119-566 K119-567 K119-568 K119-569 K119-570 K119-571 K119-572 K119-573 710 910 1000 1120 1250 1400 160057.6 40.2 36.6 32.7 29.3 26.2 22.9K119-574 K119-575 K119-576 K119-577 K119-578 K119-579 K119-580表1.3 进线电压：690V 额定压降：15.9V(4% 型号：HKSG2-0.8I LN (A 63 71 80 91 100 112 125L (μH803 713 633 556 506 452 405订货号K119-581 K119-582 K119-583 K119-584 K119-585 K119-586 K119-587 140 160 180 200 224 250 280 315362 316 281 253 226 202 181 166K119-588 K119-589 K119-590 K119-591 K119-592 K119-593 K119-594 K119-595 355 400 450 500 560 630 710 910143 126 112 101 90.3 80.3 71.3 55.6K119-596 K119-597 K119-598 K119-599 K119-600 K119-601 K119-602 K119-603 1000 1120 1250 1400 160050.6 45.2 40.5 36.2 31.6K119-604 K119-605 K119-606 K119-607 K119-608表1.4 进线电压：750V 额定压降：17.3V(4% 型号：HKSG2-0.8I LN (A 100 112 125 140 160 180 200L (μH551 491 441 393 344 305 275订货号K119-609 K119-610 K119-611 K119-612 K119-613 K119-614 K119-615224 250 280 315 355 400 450 500246 220 197 175 155 138 122 110K119-616 K119-617 K119-618 K119-619 K119-620 K119-621 K119-622 K119-623630 710 910 1000 1120 1250 1400 160087.4 77.6 60.5 55.1 49.2 44.1 39.3 34.4K119-625 K119-626 K119-627 K119-628 K119-629 K119-630 K119-631 K119-632表1.5 进线电压：380(400V 额定压降：4.43V(2% 型号：HKSG2-0.8I LN (A 5 6.3 8 9.1 11.2 12.5 16 18L (μH2820 2236 1763 1548 1258 1128 883 783订货号K119-401 K119-402 K119-403 K119-404 K119-405 K119-406 K119-407 K119-408 22.4 28 31.5 35.5 40 50 63 71 80630 503 448 397 352 282 224 199 176K119-409 K119-420 K119-411 K119-412 K119-413 K119-414 K119-415 K119-416 K119-417 91 100 112 125 140 160 180 200 224155 141 126 113 101 88.0 78.3 70.4 62.9K119-418 K119-419 K119-420 K119-421 K119-422 K119-423 K119-424 K119-425 K119-426250 280 315 355 400 450 500 560 63056.3 50.3 44.7 39.7 35.2 31.4 28.2 25.2 22.4K119-427 K119-428 K119-429 K119-430 K119-431 K119-432 K119-433 K119-434 K119-435 710 910 1000 1120 1250 1400 160019.6 15.5 19.1 12.6 11.3 10.1 8.8K119-436 K119-437 K119-438 K119-439 K119-440 K119-441 K119-442表1.6 进线电压：500V 额定压降：5.77V(2% 型号：HKSG2-0.8I LN (A 5 6.3 8 9.1 11.2 12.5 16 18L (μH3673 2915 2296 2018 1640 1469 1148 1020 订货号K119-443 K119-444 K119-445 K119-446 K119-447 K119-448 K119-449 K119-45022.4 28 31.5 35.5 40 50 63 71 80820 656 583 517 459 367 292 259 230K119-451 K119-452 K119-453 K119-454 K119-455 K119-456 K119-457 K119-458 K119-45991 100 112 125 140 160 180 200 224202 184 164 147 131 115 102 91.8 82.0K119-460 K119-461 K119-462 K119-463 K119-464 K119-465 K119-466 K119-467 K119-468 250 280 315 355 400 450 500 560 63073.5 66.0 58.3 51.7 45.9 40.8 36.7 32.8 29.2K119-469 K119-470 K119-471 K119-472 K119-473 K119-474 K119-475 K119-476 K119-477 710 910 1000 1120 1250 1400 160025.9 20.2 18.4 16.4 14.7 13.1 11.5K119-478 K119-479 K119-480 K119-481 K119-482 K119-483 K119-484表1.7 进线电压：690V 额定压降：7.97V(2% 型号：HKSG2-0.8I LN (A 63 71 80 91 100 112 125L (μH403 357 285 279 254 227 203订货号K119-485 K119-486 K119-487 K119-488 K119-489 K119-490 K119-491140 160 180 200 224 250 280 315181 159 141 127 113 101 90.6 80.5K119-492K119-493K119-494K119-495K119-496K119-497K119-498K119-499355 400 450 500 560 630 710 910 71.5 63.4 56.4 45.3 40.3 35.7 27.9 25.4K119-500 K119-501K119-502K119-503K119-504K119-505K119-506K119-5071000 1120 12501400 1600 22.7 30.2 18.1 15.9 13.9K119-508K119-509K119-510K119-511K119-512表1.8 进线电压：750V 额定压降：8.85V(2% 型号：HKSG2-0.8 ILN (A 40 50 63 71 80 91 100L (μH282 282 252 201 176 157 141订货号K119-524 K119-525K119-526K119-527K119-528K119-529K119-530112 125 140 160 180 200 224 250 282 252 201 176 157 141 126 113K119-525K119-526K119-527K119-528K119-529K119-530K119-531K119-532280 315 355 400 450 500 560 630 101 89.4 79.4 70.4 62.6 56.3 50.3 44.7K119-533K119-534K119-535K119-536K119-537K119-538K119-539K119-540710 910 1000 1120 1250 1400 1600 39.7 31 28.2 25.2 22.5 20.1 17.6K119-541K119-542K119-543K119-544K119-545K119-546K119-5472. 输出电抗器2.1 输出电抗器的额定电流变频器或逆变器所用的输出电抗器的额定电流I LN可按下式选择I LN=I MN (A式中：I MN：由变频器或逆变器供电的电动机的额定电流 (A2.2 输出电抗器的电感输出电抗器的电感量L可按下式选择L=0.01U MN/(30.5×2πfI LN (H式中：U MN：由变频器或逆变器供电的电动机的额定电压 (Vf：电网频率 (HzI LN：输出电抗器的额定电流 (A当f=50Hz时：L=18.38×U MN/I LN(μH也可根据由变频器或逆变器供电的电动机的额定电压U MN和输出电抗器的额定电流I LN直接从下面的表2.1~表2.2中选择输出电抗器(适用于f=50Hz。
进线电抗器与出线进线电抗器如何接线
进线电抗器与出线进线电抗器如何接线进线电抗器与出线进线电抗器如何接线关于变频器进线电抗器或或出线进线电抗器而言，没有什么具体的进线、出线的顺序要求，你怎么接都行，对变频器使用效果都不会产生影响，所以大多数1、针对进线电抗器的熟练客户：关于变频器进线电抗器或或出线进线电抗器而言，没有什么具体的进线、出线的顺序要求，你怎么接都行，对变频器使用效果都不会产生影响，所以大多数厂家都不标注接线方式或方法。
2、针对进线电抗器的初用客户：有的进线电抗器厂家会用UVWXYZ这6个字母代表进线电抗器的6个出线端子，其中UVW依次代表进线电抗器上端的3个接线端子，而XYZ则依次对应进线电抗器下端的3个出线端子，你可以将UVW作为进线电抗器进线端，XYZ作为进线电抗器出线端；也可以将XYZ作为进线电抗器进线端子，UVW作为进线电抗器出线端子。
具体视安装环境或偏好而定。
3、切记一点：UVW、XYZ这两套端子，接线时不能互相交叉。
二、PM250功率模块上加进线电抗器可以么？详情描述:在型号为6SL3225-0BE25-5AA0的输入端上上加进线电抗器，同时，在输出端加出线进线电抗器，另外也加制动电阻，请问这样搭配是否可以？针对以上问题分两个小点来回答：1、首先说说PM240与PM250的区别：PM240功率模块是按照不进行再生能量回馈设计的，它的特点是都带有内置的制动斩波器。
制动中产生的再生能量通过外接制动电阻转化为热能进行消耗；PM250可以与电源之间进行能量交换，允许再生的能量回馈到电网。
达到节能的目的。
2、变频器电抗器针对在型号为6SL3225-0BE25-5AA0的输入端上上加进线电抗器，同时，在输出端加出线进线电抗器，另外也加制动电阻的问题，回答是不允许的，PM250接进线电抗器和制动电阻，要是参数配合不好容易烧功率模块；但可以接出线进线电抗器。
关于变频器用进线电抗器、出线电抗器的选择
关于变频器用进出线电抗器、出线电抗器的选择随着电力电子技术的迅速发展，从20世纪90年代以来，交流变频调速已成为电气传动的主流，其应用范围日益广泛。
由于变频器被使用在各种不同的电气环境，不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。
一、关于变频器进线线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输入电抗器实际流过的电流是变频器的输入电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
二、关于变频器出线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，阻抗电压降阻抗电压降是指X Hz时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
变频器加电抗器作用
变压器容量大于变频器十倍以上或变压器容量大于600K VA以上需加装进线电抗器; 直流电抗器为改善功率因素用;出线电抗器为保护电机和变频器(出线过长)降低干扰之用.适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
电抗器rea ctor依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：单相电抗器①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
进出线电抗器的选择
关于变频器进出线电抗器的选择随着电力电子技术的迅速发展，从20世纪90年代以来，交流变频调速已成为电气传动的主流，其应用范围日益广泛。
由于变频器被使用在各种不同的电气环境，不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。
一、关于变频器进线线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输入电抗器实际流过的电流是变频器的输入电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在4V~8V左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
二、关于变频器出线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2V~8V左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器进线侧安装进线电抗器，变频器出线侧安装出线电抗器，请问两种电抗器的区别？
1. 进线电抗器主要作用是：实现变频器和电源的匹配，改善功率因数，减少高次谐波的不良影响，保护变频器整流部分。
通常是：当前级变压器容量远大于变频器功率时（如10倍），有功率因素动态补偿（即有补偿电容投切），电源有超过一定值的尖峰时（如6000V)，需要考虑加进线电抗器。
出线电抗器主要作用是：降低变频器输出中存在的高次谐波对电机的不良影响，如反射波。
综合考虑电机的绝缘电压等级和电机电缆长度，决定是否配置出线电抗器。
同时参考变频器手册可确定大于多少米需要选择出线电抗器。
电抗器的参数主要是阻抗压降：当电抗器通过额定电流时，电抗器上产生的电压降。
一般选3%-5%即可。
2. 进线电抗器用来抗干扰的防止变频器和其它设备之间互相干扰
出线电抗器是是用来滤波用的一般变频的载波频率在
2~10khz 之间用来滤波可以使得输出波形更平滑。
