比泽尔CSH系列半封闭整体式螺杆压缩机应用手册

合集下载

比泽尔压缩机比泽尔螺杆压缩机

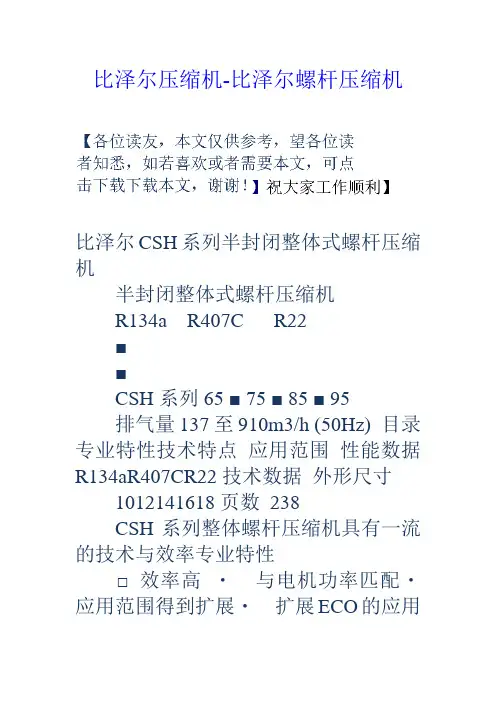

比泽尔压缩机-比泽尔螺杆压缩机比泽尔CSH系列半封闭整体式螺杆压缩机半封闭整体式螺杆压缩机R134a R407C R22■■CSH系列65 ■ 75 ■ 85 ■ 95排气量137至910m3/h (50Hz) 目录专业特性技术特点应用范围性能数据R134aR407CR22技术数据外形尺寸1012141618页数238CSH系列整体螺杆压缩机具有一流的技术与效率专业特性□ 效率高・与电机功率匹配・应用范围得到扩展・扩展ECO的应用范围・更高的效率和COP值・高速、平稳运行的压缩机2SP-170-5-CN完整而宽广的容量范围卓越的技术优势□ 高效率的型线・进一步开发的几何形状・刚性高・获得专利的高精度的制造工艺・高的圆周速度□ 双层的、具有压力补偿功能的转子机体・稳定性高，即使在高压下也不会有膨胀・兼有减小噪音的功能SP-170-5-CN34SP-170-5-CN□ 经济器的回气位置可变・在整体式螺杆机中独一无二・在部分负荷时用经济器仍有效果・在满负荷和部分负荷时仍具有较高的制冷量和制冷效率・ECO回气接口有减振消音装置□ 灵活的附加冷却・带喷口的喷液接头・外置油冷扩大应用范围并具更高效率□ 智能化的电子保护装置・用置于每相中的PTC传感器来监视电机温度・转向监测・手动复位・油温传感器(PTC)□ 优化的油路系统・三级油分离器・长寿命10微米精过滤器・经过减压的轴承腔，油中的制冷剂减少，油黏度较高□ 配置完整・能量调节/卸载启动・排气截止阀・带焊接套管的吸气法兰・排气口设有止回阀・油视镜・带插入管套的油加热器・油维修阀・大面积精吸气过滤器・内置的释压阀・电子保护模块SE-E1□ 可靠的选配件・吸气截止阀(最大至DN100)・油位开关・ECO运行的带截止阀的减振消音器・喷液冷却用带内置喷嘴的接头・外接油冷却器接头・减震垫SP-170-5-CN56SP-170-5-CN在Bitzer软件中，合格的压缩机都会印有该标志。

比泽尔压缩机CSH

5/8
技术数据: (CSH9551- 180)
尺寸与联接
技术数据
技术参数排气量 (2900g/min 50 Hz) 排气量 (3500g/min 60 Hz) 重量：最大压力 (LP/HP) 吸气管线联接排气管线连接 R22 润滑油型号 R134a/R404A/R507A/R407A/R407C/R407F 润滑油型号电机数据电机电压 (其它备询）最大运行电流：启动电流（电机堵转）：最大功率输入发货范围防护等级油加热器油分离器油过滤器排气温度保护卸载启动四级能量调节无级能量调节内置单向阀电机保护充油量可选件油位控制排气阀吸气截止阀用带消音器关断阀喷液带位置喷嘴直接启动搭桥减震垫
BITZER 输出数据
创建在 : 10.10.2015 16:11:55
BITZER Software v6.4.3 rev1360
10.10.2015 / 所有数据改变
2/8
目录表
方案概括.................................................................................................................................................................... 3 压缩机选择: 半封闭整体式螺杆压缩机 CS................................................................................................................. 4 技术数据: (CSH9551-180)......................................................................................................................................... 5 半封闭整体式螺杆压缩机 CS..................................................................................................................................... 6 水冷冷凝器................................................................................................................................................................. 7 水冷冷凝器................................................................................................................................................................. 8

[能源化工]比泽尔CSH系列半封闭整体式螺杆压缩机应用手册

1SH-170-3-CN 应用手册Applications ManualSemi-hermetic Compact Screws CSH65 .. CSH95SH-170-3-CN半封闭整体式螺杆压缩机CSH65 .. CSH952SH-170-3-CN排气量（50Hz）Displacements(50Hz)SH-170-3-CN34SH-170-3-CN5SH-170-3-CN6SH-170-3-CN□ 完备的标准配置能量调节/卸载启动排气截止阀带焊接套管的吸气法兰内置排气单向阀视油镜带套筒的插入式油加热器油服务阀大面积精吸气过滤器内置释压阀电气保护装置SE-E1可靠的选配件 □Fully equipped●Capacity control / start unloading●Discharge shut-off valve●Suction ﬂ ange with brazing / welding bushing●Check valve in discharge gas outlet●Oil sight glass●Insertion type oil heater with sleeve●Oil service valve●Suction gas ﬁ lter with large surface area andmesh●Internal pressure relief valve●Electronic protection device SE-E1□Approved optional accessories7SH-170-3-CN8SH-170-3-CN9SH-170-3-CNSH-170-3-CN10CAP Cooling capacityCapacity Steps 75% /50% /25% are rated values. The real residual capacities depend on operating conditions and com pressor design. Data can be speci ﬁ ed with the BITZER Software.CAP CAP increasing CAP CAP constant CAP CAP decreasingIn ﬁ nite capacity control in the range of 100%..25%Capacity control in the range of 100%..50%4-Step capacity controlCAP制冷量 75%，50%，25%的能量都是近似值，实际冷量根据工况和压缩机设计。

比泽尔CSH压缩机操作说明

Halbhermetische KompaktschraubenTypen:CSH65 • CSH75CSH85 • CSH95Inhalt Seite 1Sicherheit1 2Anwendungsbereiche3 3Montage4 4Elektrischer Anschluss11 5In Betrieb nehmen15 6Betrieb / Wartung23 7Außer Betrieb nehmen26 1SicherheitDiese Kältemittel-Verdichter sind zum Einbau in Maschinen entsprechend der EU-Maschinenrichtlinie98/37/EG vorgesehen.Sie dürfen nur in Betrieb genommen werden, wenn sie gemäß vorliegender Anleitung in diese Maschinen eingebaut worden sind und als Ganzes mit den entspre-chenden gesetzlichen Vorschriftenübereinstimmen (anzuwendende Normen:siehe Herstellererklärung).* Autorisiertes FachpersonalSämtliche Arbeiten an Verdichtern und Kälteanlagen dürfen nur von Fachpersonal ausgeführt werden, das in allen Arbeiten ausgebildet und unterwiesen wurde.Für die Qualifikation und Sachkunde des Fachpersonals gelten die jeweils gülti-gen Richtlinien.Die Verdichter sind nach dem aktuel-len Stand der T echnik und entspre-chend den geltenden Vorschriften ge-baut.Auf die Sicherheit der Anwender wurde besonderer Wert gelegt.Semi-hermeticCompact ScrewsTypes:CSH65 • CSH75CSH85 • CSH95Content Page1Safety12Application ranges33Mounting44Electrical connection115Commissioning156Operation / Maintenance237De-commissioning261SafetyThese refrigeration compressors areintended for installation in machinesaccording to the EC MachinesDirective98/37/EC.They may be putto service only, if they have beeninstalled in these machines accordingto the existing instruction and as awhole agree with the correspondingprovisions of legislation (standards toapply:refer to Manufacturers Declara-tion).*Authorized staffAll work on compressor and refrigera-tion systems shall be carried out onlyby refrigeration personnel which hasbeen trained and instructed in allwork.The qualification and expertknowledge of the refrigeration person-nel corresponds to the respectivelyvalid guidelines.The compressors are constructedaccording to the state of the art andvalid regulations.Particular emphasishas been placed on the users' safety.Vis hermétiques-accessiblescompactesTypes:CSH65 • CSH75CSH85 • CSH95Sommaire Page1Sécurité12Champs d’applications33Montage44Raccordement électrique115Mise en service156Service / Maintenance237Mise hors service261SécuritéCes compresseurs frigorifique sont prévuspour être incorporés dans des machinesconformément à la Directive CE Machi-nes 98/37/CE.Leur mise en service estuniquement autorisée s'ils ont été incor-porés dans des machines conformémentà la présente instruction et si ces machi-nes répondent dans leur totalité auxréglementations légales en vigueur (lesnormes qu’il faut utiliser:voir laDéclaration du Constructeur).*Personnel spécialisé autoriséSeul un personnel spécialisé ayant étéformé et initié est autorisé à réaliserl'ensemble des travaux sur les compres-seurs et installations frigorifiques.Lesdirectives en vigueur à cet effet sont vala-bles pour la qualification et la compéten-ce du personnel spécialisé.Les compresseurs sont conçus d'aprèsles règles de l'art actuelles et conformé-ment aux prescriptions en vigueur.Uneattention particulière a été apportée à lasécurité de l'utilisateur.2SB-170-5SB-170-534SB-170-55SB-170-5Abb.2Schwingungsdämpfer Fig.2Anti-vibration mountings Fig.2Amortisseurs de vibrationsSB-170-567SB-170-5RohrleitungenGrundsätzlich nur Rohrleitungen und Anlagen-Komponenten verwenden, die •innen sauber und trocken sind (frei von Zunder, Metallspänen, Rost-und Phosphat-Schichten) und •luftdicht verschlossen angeliefert werden.Achtung!Bei Anlagen mit längeren Rohr-leitungen oder wenn ohne Schutzgas gelötet wird:Saug-seitigen Reinigungsfilter einbau-en (Filterfeinheit < 25 µm).Achtung!Verdichterschaden möglich!Im Hinblick auf hohen T rock-nungsgrad und zur chemischen Stabilisierung des Kreislaufs müssen reichlich dimensionierte Filtertrockner geeigneter Qualität verwendet werden (Molekular-Siebe mit speziell angepasster Porengröße).Hinweise zum Einbau saugseiti-ger Reinigungsfilter siehe Kap.5.5 und Handbuch SH-170.Rohrleitungen so führen, dass wäh-rend des Stillstands keine Überflutung des Verdichters mit Öl oder flüssigem Kältemittel möglich ist.Hinweise im Handbuch SH-170 unbe-dingt beachten.Leitungen für Kältemittel-Einspritzung und / oder Economiser (optional)müssen vom Anschluss aus zunächst nach oben geführt werden.Dies ver-meidet Ölverlagerung und Beschädi-gung der Komponenten durch hydrau-lische Druckspitzen.Siehe Abbildun-gen 3, 4 und Handbuch SH-170.Hinweise zum Anschluss exter-ner Ölkühler siehe HandbuchSH-170.!!Pipe linesOnly use tubes and components which are•clean and dry inside (free from slag, swarf, rust, and phosphate coatings) and•which are delivered with an air tight seal.Attention!Plants with longer pipe lines or if it is soldered without protection gas:Install cleaning suction side filter (mesh size < 25 µm).Attention!Compressor damage possible!Generously sized high quality fil-ter driers must be used to ensure a high degree of dehy-dration and to maintain the chemical stability of the system (molecular sieves with specially adjusted pore sice).Recommendation for mounting of suction side cleaning filters see chapter 5.5 and SH-170.Pipelines should be laid out so that the compressor cannot be flooded with oil or liquid refrigerant during standstill.Observe the recommendations in Manual SH-170.Lines for liquid injection and / or economiser (optional) must first rise vertically from the injection point.This avoids oil migration and damage of components due to hydraulic pressure peaks.See figures 3, 4 and Manual SH-170.Connection recommendations for external oil coolers seeManual SH-170.!!TuyauteriesD'une manière générale, on ne doit utiliser que des tubes et des composants •propres et secs à l'intérieur (pas de calamine, de copeaux métalliques, de dépôts de rouille et de phosphates) et •qui sont livrés hermétiquement clos.Attention !Monter un filtre de nettoyage (maille < 25 µm) à l'aspiration, dans les installations avec de longues tuyau-teries ou quand le brasage est réa-lisé sans gaz inerte.Attention !Dégâts sur le compresseur possi-bles !Utiliser des filtres déshydrateurs lar-gement dimensionnés et de qualitéappropriée (tamis moléculaire avec taille des pores adaptée) afin d'as-surer le haut niveau de dessiccation requis et la stabilité chimique du cir-cuit.Remarques sur le montage des filtres de nettoyage à l'aspiration voir chapitre 5.5 et Manuel SH-170.Poser les tuyauteries de façon à éviter durant les arrêts toute accumulation d'huile ou de liquide frigorigène dans le compresseur.Respecter scrupuleusement les recom-mandations dans le Manuel SH-170.Les conduites pour injection de liquide et / ou d'économiseur (optional) doivent être tout d'abord dirigées vers le haut après le raccord.Ceci évite une migration de l'hui-le et des dégâts engendrés par des poin-tes de pression hydrauliques.Voir figures 3, 4 et Manuel SH-170.Remarques sur raccordement des refroidisseurs d'huile externes voirManuel SH-170.!!Abb.4Rohrführung der Economiser-Saugleitung am Verdichter Pulsationsdämpfer Fig.4Pipe layout of the economiser suc-tion line on the compressor Pulsation mufflerFig.4T racé de la tuyauterie d'aspiration éco-nomiseur vers le compresseur Amortisseur de pulsationsSB-170-589SB-170-510SB-170-5Wire the motor terminals according to the indications on the terminal box cover.With part winding motor observe closely part winding order!First part winding (contactor K1):connections 1 / 2 / 3Second part winding (contactor K2):connections 7 / 8 / 9Time delay before connection of the second part winding 0.5 s.Attention!Danger of motor damage!Wrong wiring results in opposing or displaced rotating fields due to changed phase angle.This leads to locked rotor conditions.Mount connections correctly!Attention!Danger of severe compressor damage!Operate screw compressors only in the prescribed rotating direc-tion!High potential testThe compressor was already submit-ted to a high-voltage test in the facto-ry according to EN 60034-1 or UL984with UL versions.Attention!Danger of insulation damage and motor burn-out!Do not at all repeat the high-volt-age test in the same way!However testing with reduced voltage is possible (e.g.1000 V).Among oth-ers this restriction is due to the impact of oil and refrigerant on the dielectric strength.!!!Raccorder les bornes du moteur confor-mément aux instructions se trouvant sur le couvercle de la boîte de raccordement.Avec moteur à bobinage partiel suivre absolument l'ordre d'enroulements !1.enroulement (contacteur K1):raccords 1 / 2 / 32.enroulement (contacteur K2):raccords 7 / 8 / 9Période jusqu'au raccordement du deuxi-ème enroulement 0,5 s.Attention !Danger de défauts de moteur !Une inversion dans les raccorde-ments électriques engendre des champs tournants en opposition ou décalés dans l'angle de phase et aboutit à un blocage.Réaliser correctement les raccorde-ments !Attention !Risque de défaillance du compres-seur !Opérer des compresseurs à vis seulement dans le sens de rotation prescrit !Essai de haute tensionLe compresseur a déjà été soumis à un essai de haute tension suivant EN 60034-1 ou UL984 en version UL de côté du constructeur.Attention !Risque de défaut de l'isolante et défaillance du moteur!Dans aucun cas répéter l'essai de haute tension de la même manière!Néanmoins avec tension réduite l'essai est possible (par ex.1000 V).Entre autre la raison pour cette restriction se trouve dans l'influnence de l'huile et du fluide fri-gorigène sur la rigidité diélectrique.!!!Motorklemmen gemäß Anweisung auf dem Deckel des Anschlusskastens anschließen.Bei Teilwicklungsmotor Reihenfolge der Teilwicklungen unbedingt beachten!1.T eilwicklung (Schütz K1):Anschlüsse 1 / 2 / 32.T eilwicklung (Schütz K2):Anschlüsse 7 / 8 / 9Zeitverzögerung bis zum Zuschalten der 2.T eilwicklung 0,5 s.Achtung!Gefahr von Motorschäden! Vertauschte Anordnung der elektrischen Anschlüsse führt zu gegenläufigen oder im Phasenwinkel verschobenen Drehfeldern und dadurch zu Blockierung.Anschlüsse korrekt ausführen!Achtung!Gefahr von Verdichterausfall!Schraubenverdichter nur in der vorgeschriebenen Drehrichtung betreiben!HochspannungsprüfungDer Verdichter wurde bereits im Werk einer Hochspannungsprüfung ent-sprechend EN 60034-1 unterzogen bzw.entsprechend UL984 bei UL-Ausführung.Achtung!Gefahr von Isolationsschaden und Motorausfall!Hochspannungsprüfung keines-falls in gleicher Weise wiederho-len!T est mit reduzierter Spannung ist jedoch möglich (z.B.1000 V).Grund für diese Einschränkung ist u.a.der Einfluss von Öl und Kältemittel auf die elektrische Durchschlagsfestigkeit.!!!5.6Startvorgang Drehrichtung prüfenAchtung!Gefahr von Verdichterausfall!Schraubenverdichter nur in der vorgeschriebenen Drehrichtung betreiben!T rotz Überwachung des Drehfelds durch das Schutzgerät INT69VSY -II empfiehlt sich ein T est.Drehrichtungstest bei eingebautem Saug-Absperrventil•Manometer an Saug-Absperrventil anschließen.Ventilspindel schließen und wieder eine Umdrehung öffnen.•Verdichter nur kurz starten (ca.0,5 ..1s).•Richtige Drehrichtung:Saugdruck sinkt sofort ab.•Falsche Drehrichtung:Druck steigt an oder Schutzgerät schaltet ab.Anschlussklemmen an gemeinsa-mer Zuleitung umpolen!Drehrichtungstest ohne Saug-Absperrventil•Magnetventile (Verdampfer und Economiser) schließen.•Verdichter nur kurz starten (ca.0,5 ..1s).•Druckänderungen sind wesentlich geringer als mit gedrosseltem Saug-Absperrventil.•Richtige Drehrichtung:Saugdruck senkt sich ab.•Falsche Drehrichtung:Druck bleibt unverändert, steigt an oder Schutzgerät schaltet ab.Anschlussklemmen an gemeinsa-mer Zuleitung umpolen!!5.6Start-up procedure Checking the rotating directionAttention!Danger of severe compressor damage!Operate screw compressors only in the prescribed rotating direc-tion!In spite of the phase sequence control by the INT69VSY -II protection device a test is recommended.Phase sequence test with mounted suction shut-off valve•Connect a gauge to the suction shut-off valve.Close the spindle and then open one turn.•Start the compressor only briefly (approx.0.5 ..1 s).•Correct rotating direction:Suction pressure drops immedia-tely.•Wrong rotating direction:Pressure increases or the protec-tion device shuts off.Change over two phases at the ter-minals of the common supply line.Phase sequence test without suc-tion shut-off valve•Close the solenoid valves (evapora-or and economiser).•Start the compressor only briefly (approx.0.5 ..1 s).•Considerably less changes in pres-sure as with choked suction shut-off valve.•Correct rotating direction:Suction pressure drops.•Wrong rotating direction:Pressure remains unchanged,increases or the protection device shuts off.Change over two phases at the ter-minals of the common supply line.!5.6Le démarrageContrôle du sens de rotationAttention !Risque de défaillance du compres-seur !Opérer les compresseurs à vis seulement dans le sens de rotation prescrit !Malgré le contrôle d'ordre des phases avec l'appareil de protection INT69VSY -II,un test est recommandé.Test d'ordre des phases avec vanne d'arrêt à l'aspiration montée•Raccorder un manomètre sur la vanne d'arrêt à l'aspiration.Fermer la tige de vanne puis la rouvrir d'un tour.•Démarrer le compresseur seulement brèvement (environ 0,5 ..1 s).•Correct sens de rotation:La pression d'aspiration chute immé-diatement.•Mauvais sens de rotation:La pression augmente ou l'appareil de protection met à l'arrêt.Inverser deux phases sur le bornier de l'alimentation commune.Test d'ordre des phases sans vanne d'arrêt à l'aspiration•Fermer les vannes magnétiques (éva-porateur et économiseur).•Démarrer le compresseur seulement brèvement (environ 0,5 ..1 s).•Considérablement moins de change-ments de pression qu'avec vanne d'ar-rêt à l'aspiration étranglée.•Correct sens de rotation:La pression d'aspiration chute.•Mauvais sens de rotation:La pression reste inchangée, augmen-te ou l'appareil de protection met à l'ar-rêt.Inverser deux phases sur le bornier de l'alimentation commune.!Start-upStart the compressor again and slow-ly open the suction shut-off valve.Lubrication / oil checkThe compressor lubrication should be checked immediately after starting.•Oil level within sight glass range or slightly below (repeat checks with-in the first hours of operation).•Oil foam can be generated during the starting phase, but shouldreduce under stable operating con-ditions.Otherwise this can indicate excessive liquid in the suction gas.Attention!Danger of wet operation!Discharge temperature must be at least 30 K (R22, R407C) or at least 20 K (R134a, R404A,R507A) above condensing tem-perature.If larger quantities of oil must be added:Attention!Danger of liquid slugging!Check the oil return.Setting the high and low pressure limiters (HP & LP)Check exactly switch-on and cut-out pressures by experiment according to the operating limits.Setting of the condenser pressure controlThe condenser pressure must be set so that the minimum pressure differ-ence is reached within 20 s after starting (see application limits in the Manual SH-170 or BITZER software).Rapid reduction in pressure must be avoided by a sensitive pressure con-trol.!!DémarrageDémarrer le compresseur à nouveau en ouvrant lentement la vanne d'arrêt à l'as-piration.Lubrification / contrôle de l'huile Immédiatement après le démarrage, il faut contrôler la lubrification du compresseur.•Niveau d'huile visible dans le voyant ou un peu au-dessous (contrôles ré-pétés pendant les premières heures de fonctionnement).•De la mousse d'huile peut se former durant la phase de démarrage, mais elle devrait diminuer progressivement lors de conditions de fonctionnement stables.Dans le cas contraire, ceci peut signifier qu'il a une concentration importante de liquide dans les gaz d'aspiration.Attention !Risque de fonctionnement en noyé!La température du gaz de refoule-ment doit être d'au moins 30 K (R22, R407C) ou d'au moins 20 K (R134a, R404A, R507A) au-dessus de la température de condensation.Si de grandes quantités d'huile doivent rajouter:Attention !Risque de coups de liquide !Contrôler le retour d'huile.Réglage des limiteurs de haute et basse pression (HP + LP)Contrôler exactement des pressions de mise en service et de coupure par des essais en référant aux limites du service.Réglage de la régulation de la pres-sion de condensationAjuster la pression du condenseur afin que la différence de pression minimale soit atteinte dans les 20 s après ledémarrage (voir limites d'application dans le Manuel SH-170 ou logiciel BITZER).Régulation étagée suffisamment fine évite une chute de pression trop rapide.!!StartVerdichter erneut starten, dabei Saug-Absperrventil langsam öffnen.Schmierung / ÖlkontrolleUnmittelbar nach dem Start dieSchmierung des Verdichters kontrol-lieren.•Ölstand im Schauglasbereich oder geringfügig darunter (wiederholte Kontrollen innerhalb der ersten Betriebsstunden).•In der Anlaufphase kann sich Öl-schaum bilden, der sich aber bei stabilen Betriebszuständen ab-schwächen sollte.Sonst besteht der Verdacht auf hohen Flüssig-keitsanteil im Sauggas.Achtung!Gefahr von Nassbetrieb!Druckgas-T emperatur muss min-destens 30 K (R22, R407C) oder mind.20 K (R134a, R404A,R507A) über Verflüssigungs-temperatur liegen.Wenn größere Ölmengen nachgefüllt werden müssen:Achtung!Gefahr von Flüssigkeitsschlä-gen!Ölrückführung überprüfen.Hoch- und Niederdruck-Wächter einstellen (HP + LP)Ein- und Abschaltdrücke entspre-chend den Betriebsgrenzen durch T est exakt prüfen.Verflüssigerdruck-Regelung ein-stellenVerflüssigerdruck so einstellen, dass die Mindestdruckdifferenz innerhalb von 20 s nach dem Start erreicht wird (siehe Einsatzgrenzen im Handbuch SH-170 oder in der BITZER-Soft-ware).Schnelle Druckabsenkung durch fein abgestufte Druckregelung vermeiden.!!21SB-170-5Special recommendations for safe compressor and plant operation Analyses show that the vast majority of compressor failures occur due to inadmissible operating conditions.This is especially true for failures deriving from lack of lubrication:•Expansion valve operation – pay attention to the manufacturer’sguidelines!-Correct position and fixation ofthe temperature bulb at the suc-tion line.When using a heatexchanger, place bulb behindevaporator, as usual – in no casebehind the internal heat exchang-er if there is one.-Sufficient superheat;also consid-er minimum discharge gas tem-perature.-Stable operation at all operatingand load conditions (also partload, summer / winter operation).-Bubble-free refrigerant at expan-sion valve;for ECO operationalready in front of iliquid subcool-er inlet.•Avoid refrigerant migration (from high pressure to low pressure sideor into compressor) during longershut-off periods!-Oil heater must always operateduring standstill of compressor(applies to all applications).Forinstallations at low temperatureareas isolation of compressormay become necessary.-Pump down system (especially ifevaporator can get warmer thansuction line or compressor).-Automatic sequence change forsystems with multiple refrigerantcircuits.-Additional check valve in dischar-ge line if no temperature and gasequalisation is achieved duringlonger shut-off periods.-If necessary, time or pressurecontrolled pump down system orsuction side liquid seperator –especially in case of large refrige-rant fillings and / or if evaporatorcan get warmer than suction lineor compressor.•Further information – also with respect to pipe layout see manualSH-170, sections 4.2 and 4.3.Indications particulières pour un fonc-tionnement correct du compresseur et de l'installationLes analyses révèlent que la majorité des défauts compresseur résulte de condi-tions de fonctionnement anormales.Ceci est vrai, en particulier, pour les dégâts par manque de lubrification:•Fonctionnement du détendeur – se conformer aux indications du fabricant!-Position et fixation correctes du bulbesur la conduite d'aspiration.En présen-ce d'un échangeur de chaleur, positiondu bulbe, comme d'habitude, à la sor-tie de l'évaporateur – en aucun casaprès en aucun cas après un échan-geur de chaleur interne éventuellement disponible l'échangeur de chaleur.-Surchauffe des gaz aspirés suffisam-ment élevée.Prendre en considéra-tion aussi des températures du gazde refoulement minimales.-Fonctionnement stable pour toutesles conditions de travail (également,réduction de puissance, fonctionne-ment été / hiver).-Liquide exempt de bulles à l'entréedu détendeur.Avec fonctionnementECO déjà devant l’entrée dans lesous refroidisseur de liquide.•Eviter les migrations de fluide frigorigè-ne (de la haute vers la basse pression ou dans le compresseur) en cas d'ar-rêts prolongés !-Chauffage d’huile doit être en opéra-tion constant pendant l’arrêt du com-presseur (est valable pour toutes lesapplications).Quand le montage estfait dans spectres avec températurebasse, une isolation pourrait êtrenécessaire.-Inversion automatique des ordres dedémarrage sur les installations avecplusieurs circuits frigorifiques.-Clapet de retenue additionnel dans laconduite de refoulement, si une égali-sation de température ou de refoule-ment n’est pas possible pendant deslongues périodes d’immobilisation.-En cas utile appliquer arrêt par pumpdown, contrôlé en fonction du tempset du refoulement, ou séparateur deliquide à l’aspiration.En particulierquand la charge de fluide frigorigèneest large et ou si l’évaporateur peutdevenir plus chaud que la conduited’aspiration ou le compresseur.•Plusieurs indications – aussi concer-nant la pose de la tuyauterie – voirmanuel SH-170, sections 4.2 et 4.3.Besondere Hinweise für sicherenVerdichter- und AnlagenbetriebAnalysen belegen, dass Verdichter-ausfälle meistens auf unzulässigeBetriebsweise zurückzuführen sind.Dies gilt insbesondere für Schädenauf Grund von Schmierungsmangel:•Funktion des Expansionsventils –Hinweise des Herstellers beachten!-Korrekte Position und Befestigungdes T emperaturfühlers an derSaugleitung.Bei Einsatz einesWärmetauschers, Fühlerpositionwie üblich nach dem Verdampferanordnen – keinesfalls nacheinem eventuell vorhandeneninternen Wärmeaustauscher.-Ausreichend hohe Sauggas-Überhitzung, dabei auch minimaleDruckgas-T emperaturen berück-sichtigen.-Stabile Betriebsweise bei allenBetriebs- und Lastzuständen(auch T eillast, Sommer- / Winter-betrieb).-Blasenfreie Flüssigkeit am Eintrittdes Expansionsventils, bei ECO-Betrieb bereits vor Eintritt in denFlüssigkeits-Unterkühler.•Kältemittelverlagerung (von derHoch- zur Niederdruckseite oder inden Verdichter) bei langenStillstandszeiten vermeiden!-Ölheizung muss bei Verdichter-Stillstand immer in Betrieb sein(gilt bei allen Anwendungen).BeiAufstellung in Bereichen niedrigerT emperatur kann eine Isolierungdes Verdichters notwendig wer-den.-Automatische Sequenzumschal-tung bei Anlagen mit mehrerenKältemittel-Kreisläufen (ca.alle 2Stunden).-Zusätzliches Rückschlagventil inDruckleitung, falls auch überlange Stillstandszeiten keinT emperatur- und Druckausgleicherreicht wird.-Ggf.Zeit und Druck abhängiggesteuerte Abpumpschaltungoder saugseitige Flüssigkeits-Abscheider – insbesondere beigroßen Kältemittelfüllmengen und/ oder wenn Verdampfer wärmerwerden kann als Saugleitung oderVerdichter.•Weitere Hinweise – auch zurRohrverlegung siehe HandbuchSH-170, Abschnitte 4.2 und 4.3.SB-170-52223SB-170-524SB-170-525SB-170-526SB-170-5SB-170-527Än d e r u n g e n v o r b e h a l t e n / S u b j e c t t o c h a n g e / T o u t e s m o d i f i c a t i o n s r és ér v ée s 06.06 80440801Bitzer Kühlmaschinenbau GmbHEschenbrünnlestraße.1571065 Sindelfingen, Germanyfon +49(0)7031 932-0fax +49(0)7031 932-146 & -147www.bitzer.de • bitzer@bitzer.de。

德国比泽尔螺杆式压缩机介绍

CR3=25%负载(仅限启动/停机使用)
CR4 加载专用
CR3
ECO
Discharge Gas
CR4
Oil Pressure
第二十六页，共51页。
比泽尔CS系列螺杆压缩机技术特点-建议启动控制逻辑(四级能调)
启动压缩机
25%减载电磁阀CR3通电约5分钟以上接触器K1吸合-0.5秒---接触器K2吸合(分绕组)
接触器K1/K3吸合—3秒---接触器K2吸合/K3断开(星三角)
25%减载电磁阀CR3通电至少30秒到60秒, 25%负载运行;然后断电
50%减载电磁阀CR2通电至少30秒到180秒, 50%负载运行;然后断电 75%减载电磁阀CR1通电至少30秒到180秒, 75%负载运行;然后断电
从25%直接加
具有压力补偿功能的双层壁机体，同时可极大减小噪音；
铸铁结构的机体和油分离器，也可以显著降低噪音；
双层壁结构
铸铁材料
第十八页，共51页。
比泽尔CS系列螺杆压缩机技术特点(油分及油过滤器)
长效10um油过滤器
三三级级油油分分离离器器
第十九页，共51页。
比泽尔CS系列螺杆压缩机技术特点(低压轴承室设计)
粘度 7.5 cSt
LP 5.5 bar (绝对压力)
来自油分 HP 22.4 bar (绝对压力)
粘度 6 cSt (16% R407C)
第二十页，共51页。
比泽尔CS系列螺杆压缩机技术特点-经济器/喷液使用及Vi调节
CSH系列经济器及喷液冷却接口位于滑阀上(可在全负荷和部分载荷下运行)；
无级或四级滑阀能量调节并带内压比控制
应用于空调和热泵新一代的比泽尔压缩机
第一页，共51页。

比泽尔压缩机比泽尔螺杆压缩机

比泽尔CSH系列半封闭整体式螺杆压缩机

104700 91700 84500
130000 113800 105400
154800 132600 120600
181100 157500 144600
201500 175900 162400
239800 209100 192500
265600 232100 214400
253700 222300 205900
超出应用范围在某些系统中是可能的，但须与Bitzer商谈
符号说明：
to
蒸发温度
tc
冷凝温度
△toh 吸气过热度
需要喷液或对油进行冷却。在部分负荷下，采用喷液时，冷凝温度可提高5K，但最高不高于满负荷极限。要求对油进行冷却
SP-170-5-CN
9
R134a ■ 标准
性能数据 50Hz 基于10 K过热，液体无过冷 ①
20
-20 -15 -10 -5
0
5
10 to [oC] 20
CSH9591-300(Y) R407C,R22最高冷凝温度降低了，详情见应用范围。
8
SP-170-5-CN
关于压缩机应用范Biblioteka 的说明附加冷却(喷液、外接油冷)及能量调节时的热力应用范围取决于压缩机的不同型号
最高冷凝温度对个别型号有限制
C S H 7 5 7 1 - 9 0 Y - 40P 40P = 电机代码
SP-170-5-CN
7
应用范围
R134a 标准
70
tc [oC]
60
LI
50
40
CR 75%
CR 50%
CR 25%
2号电机
1号电机
30
toh = 10 K

德国比泽尔螺杆式压缩机介绍

不足的问题
内置经济器接口消声器明显减小压力波动更少发生共振的危险
噪声更小
第二十二页，共51页。
比泽尔CS系列螺杆压缩机技术特点-应用于CSH系列的喷液
