数控车削切削用量的选择原则、方法及主要问题
切削用量及选择
精选版课件ppt
14
3、切削用量对刀具耐用度的影响
（3） 进给量f与刀具耐用度的关系
当增大进给量后，切屑厚度增大，由切屑带着走的热量增 多，同时切屑与前刀面的接触长度增加，散热面积增大。 通过测试得知，切削温度随进给量的增加而升高，但温度 的升高幅度不及切削速度显著。
（4 ）背吃刀量ap与刀具耐用度的关系
下课件ppt
33
4．分段切削背吃刀量
如果牙型较深，螺距较大，可分几次进给。每次进给 背吃刀量用螺纹深度减精加工背吃刀量所得的差按递减规 律分配。
螺纹分段切削示意图
常用螺纹切削进给次数与背吃刀量可参考表3-7～表3-9
精选版课件ppt
34
总结
1. 切削用量确定的步骤
背吃刀量的选择 →进给量的选择→切削速度的确定→校验 2. 提高切削用量的途径
13
3、 切削用量对刀具耐用度的影响 （1）刀具耐用度 所谓刀具耐用度，是指一把新刀从开始切削直到磨损量 达到磨损标准为止，在这期间所使用的总的切削时间， 用T表示。
（2） 切削速度vc与刀具耐用度的关系
切削速度是影响刀具耐用度的主要因素，其原因是当提高 切削速度时，单位时间的金属去除率会成正比例增加，刀 具与工件间的摩擦加剧，消耗于金属变形和摩擦的无用功 增加，因而产生过多的热量。因此，提高切削速度的结果 是：摩擦热大量的积聚在切屑底层而来不及传导出去，从 而使切削温度急剧升高，使刀具的耐用度大大降低。
精选版课件ppt
16
切削用量的选择：基本原则
选择切削用量的基本原则是首先选取尽可能大的背吃刀量； 其次要在机床动力和刚度允许的范围内，同时又满足已加 工表面粗糙度的要求的情况下，选取尽可能大的进给量， 最后利用《切削用量手册》选取或用公式计算确定最佳切 削速度。
数控机床加工的切削用量
数控机床加工的切削用量包括切削速度V c (或主轴转速n)、切削深度a p 和进给量f ，其选用原则与普通机床基本相似，合理选择切削用量的原则是：粗加工时，以提高劳动生产率为主，选用较大的切削量；半精加工和精加工时，选用较小的切削量，保证工件的加工质量。
1. 数控车床切削用量 1）切削深度a p在工艺系统刚性和机床功率允许的条件下，尽可能选取较大的切削深度，以减少进给次数。
当工件的精度要求较高时，则应考虑留有精加工余量，一般为0.1～0.5mm 。
切削深度ap计算公式：a p =式中： d w —待加工表面外圆直径，单位mm d m —已加工表面外圆直径，单位mm. 2）切削速度Vc① 车削光轴切削速度V c 光车切削速度由工件材料、刀具的材料及加工性质等因素所确定，表1为硬质合金外圆车刀切削速度参考表。
切削速度Vc 计算公式： Vc=式中： d —工件或刀尖的回转直径，单位mm n —工件或刀具的转速，单位r/min表1 硬质合金外圆车刀切削速度参考表2mw d d注：表中刀具材料切削钢及灰铸铁时耐用度约为60min。
②车削螺纹主轴转速n切削螺纹时，车床的主轴转速受加工工件的螺距（或导程）大小、驱动电动机升降特性及螺纹插补运算速度等多种因素影响，因此对于不同的数控系统，选择车削螺纹主轴转速n存在一定的差异。
下列为一般数控车床车螺纹时主轴转速计算公式：n≤–k式中：p—工件螺纹的螺距或导程,单位mm。
k—保险系数，一般为80。
3）进给速度进给速度是指单位时间内，刀具沿进给方向移动的距离，单位为mm/min，也可表示为主轴旋转一周刀具的进给量，单位为mm/r。
⑴确定进给速度的原则①当工件的加工质量能得到保证时，为提高生产率可选择较高的进给速度。
②切断、车削深孔或精车时，选择较低的进给速度。
③刀具空行程尽量选用高的进给速度。
④进给速度应与主轴转速和切削深度相适应。
⑵进给速度V f的计算 V f = n f式中：n—车床主轴的转速，单位r/min。
第七章 切削用量的选择
在选择合理切削用量时，必须考虑加工性质。 由于粗加工和精加工要完成的加工任务和追求的目 标不同，因而切削用量选择的基本原则也完全不同。
7.7.1
粗加工时切削用量选择的基本原则
粗加工时高生产效率是追求的基本目标。这个目 标常用单件机动时最少或单位时间切除金属体积最多 来表示。下面以外圆纵车为例加以说明（图7-1）。
3.确定切削速度vc 当刀具使用寿命T、背吃刀量ap与进给量f确定 后，即可按式（7.4）计算切削速度vc
(7.4) 式中 k vc——切削速度修正系数，与刀具材料和几 何参数、工件材料等有关。 Cv 、 xv 、yv 、m及K vc值见表7.3.加工其他工件 材料时的系数及指数可查切削用量手册。
由式（6.6）可知，在选择切削用量时：应首先 选择最大的ap，其次要在机床动力和刚度允许的前提 下，选用较大的f，最后再根据式（6.6）选择合理的 vc值。
当刀具使用寿命为一定值用高速钢车刀切钢时，切削用量之间有式（7.3） 关系
(7.3)
式（7.3）表明，为保证刀具合理使用寿命，
不参与优化。因此，切削用量的优化主要是指切削切 削速度vc与进给量f的优化组合。 以单件成本最低为目标的优化目标函数的建 立过程如下： 当ap一定时，由式（7.1）
式中 由式（6.5）得
式中
将tm 、T值代入式（6.14），得 式中
式（ 7.9 ）即为所建立的单件成本最低的目标函 数。求该函数的极值，得
合理切削用量的选择可按下列方法进行：
1.确定背吃刀量ap
ap一般根据性质与加工余量来确定。
切削加工一般分为粗加工、半精加工和精加工
粗加工时，在保留半精与精加工余量的前提下，若机 床刚度允许，加工余量应尽可能一次切掉，在中等功 率机床上采用硬质合金刀具车外圆时，粗车取ap=2 ～ 6mm，半精车去ap=0.2 ～ 3mm，精车取ap=0.1 ～ 0.3mm。
数控机床加工的切削用量

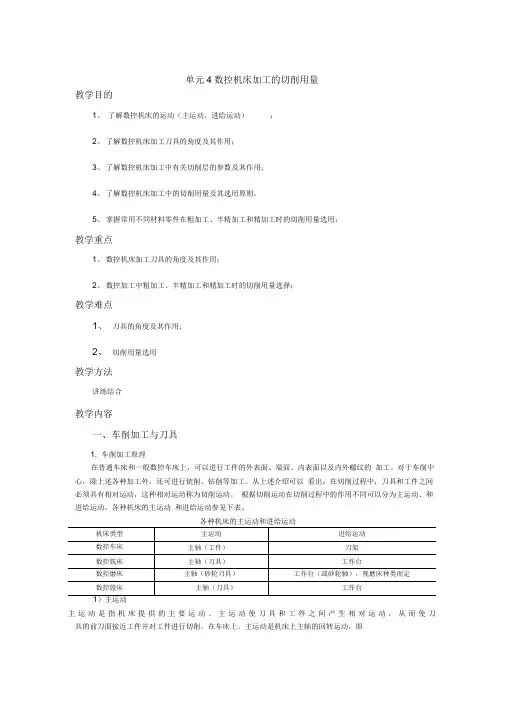

单元4数控机床加工的切削用量教学目的1、了解数控机床的运动（主运动、进给运动）；2、了解数控机床加工刀具的角度及其作用；3、了解数控机床加工中有关切削层的参数及其作用；4、了解数控机床加工中的切削用量及其选用原则。
5、掌握常用不同材料零件在粗加工、半精加工和精加工时的切削用量选用；教学重点1、数控机床加工刀具的角度及其作用；2、数控加工中粗加工、半精加工和精加工时的切削用量选择；教学难点1、刀具的角度及其作用；2、切削用量选用教学方法讲练结合教学内容一、车削加工与刀具1. 车削加工原理在普通车床和一般数控车床上，可以进行工件的外表面、端面、内表面以及内外螺纹的加工。
对于车削中心，除上述各种加工外，还可进行铳削、钻削等加工。
从上述介绍可以看出：在切削过程中，刀具和工件之间必须具有相对运动，这种相对运动称为切削运动。
根据切削运动在切削过程中的作用不同可以分为主运动、和进给运动。
各种机床的主运动和进给运动参见下表。
主运动是指机床提供的主要运动。
主运动使刀具和工件之间产生相对运动，从而使刀具的前刀面接近工件并对工件进行切削。
在车床上，主运动是机床上主轴的回转运动，即车削加工时工件的旋转运动。
2）进给运动进给运动是指由机床提供的使刀具与工件之间产生的附加相对运动。
进给运动与主运动相配合，可以形成完整的切削加工。
在普通车床上，进给运动是机床刀架（溜板）的直线移动。
它可以是纵向的移动（与机床主轴轴线平行），也可以是横向的移功（与机床主轴轴线垂直），但只能是一亇方向的移动。
在数控车床上，数控车床可以同时实现两亇方向的进给，从而加工出各种具有复杂母线的回转体工件。
在数控车床中，主运动和进给运动是由不同的电机来驱动的，分别称为主轴电机和坐标轴伺服电机。
它们由机床的控制系统进行控制，自动完成切削加工。
2. 切削用量切削用量是指机床在切削加工时的状态参数。
不同类型的机床对切削用量参数的表述也略有不同，但其基本的含义都是一致的，如下图所示。
数控机床用刀具系统参数介绍讲述
数控机床用刀具系统参数介绍一、数控车削刀具的特点为了适应数控机床加工精度高、加工效率高、加工工序集中及零件装夹次数少等要求，数控机床对所用的刀具有许多性能上的要求。
与普通机床的刀具相比，数控车床刀具及刀具系统具有以下特点：1）刀片或刀具的通用化、规则化、系列化。
2）刀片或刀具几何参数和切削参数的规范化、典型化。
3）刀片或刀具材料及切削参数须与被加工工件的材料相匹配。
4）刀片或刀具的使用寿命高，加工刚性好。
5）刀片在刀杆中的定位基准精度高。
6）刀杆须有较高的强度、刚度和耐磨性。
二、数控车削刀具的分类1.根据加工用途分类车床主要用于回转表而的加工，如圆柱面、圆锥面、圆弧面、螺纹、切槽等切削加工。
因此，数控车床用刀具可分为外圆车刀、内孔车刀、螺纹车刀、切槽刀等种类。
2.根据刀尖形状分类数控车刀按刀尖的形状一般分成三类，即尖形车刀、圆弧形车刀和成形车刀，如图2-2.1所示。
图2-2.1 按刀尖形状分类的数控车刀注：在数控车床上，除进行螺纹加工外，应尽量不用或少用成形车刀。
3.根据车刀结构分类根据车刀的结构，数控车刀又可分为整体式车刀、焊接式车刀和机械夹固式车刀三类。
（1）整体式车刀整体式车刀(图2-2.2 a)主要指整体式高速钢车刀。
通常用于小型车刀、螺纹车刀和形状复杂的成形车刀。
具有抗弯强度高、冲击韧度好，制造简单和刃磨方便、刃口锋利等优点。
（2）焊接式车刀焊接式车刀(图2-2.2b )是将硬质合金刀片用焊接的方法固定在刀体上，经刃磨而成。
这种车刀结构简单，制造方便，刚性较好，但抗弯强度低、冲击韧度差，切削刃不如高速钢车刀锋利，不易制作复杂刀具。
（3）机械夹固式车刀机械夹固式车刀(图2-2.2c）是将标准的硬质合金可换刀片通过机械夹固方式安装在刀杆上的一种车刀，是当前数控车床上使用最广泛的一种车刀。
a）b）c）图2-2.2 按刀具结构分类的数控车刀a）整体式车刀b）焊接式车刀c）机械夹固式车刀三、数控车削刀具的材料常用的数控刀具材料有高速钢、·硬质合金、涂层硬质合金、陶瓷、立方氮化硼，金刚石等。
数控加工的切削用量
数控加工的切削用量2009-6-11 9:42:00 来源：作者:余英良，于辉阅读：1418次我要收藏1 切削用量选择1．1 数控加工花键轴的切削用量为了保证零件的加工精度，零件分为粗车加工和精车加工。
在粗、精车零件装夹方式与刀具选择的基础上，选定零件数控加工的切削参数如下：在数控精车车削加工中，零件轮廓轨迹的加工余量为0．8÷2=0．4 mm。
主轴转速、背吃刀量等的选择参见表1。
表1 数控加工花键轴工序卡及切削用量1．2 数控加工轴承座的切削用量为了保证零件的加工精度，零件分为粗车加工和精车加工。
在粗、精车零件装夹方式与刀具选择的基础上，选定零件数控加工的切削参数如下：在数控精车车削加工中，零件轮廓轨迹的加工余量为0．8÷2=0．4 mm。
主轴转速、背吃刀量等的选择参见表2。
表2 数控加工轴承座工序卡及切削用量2 相关内容概述金属切削加工的目的，就是用各种类型的金属切削刀具把J：件毛坯上的多余部分从毛坯上剥离开来，得到图样所要求的零件形状和尺寸。
图1 车削加工中切削用量nextpage 2．1 切削用量切削用量是指机床在切削加工时的状态参数。
切削用量包括切削速度、进给速度和背吃刀量。
参见图1。
2．1．1 切削速度切削刃上的切削点相对于工件运动的瞬时速度称为切削速度。
切削速度的单位为m／min。
切削速度与机床主轴转速之问进行转换的关系为：(1)2．1．2 进给速度是刀具在单位时间内沿进给方向上相对于工件的位移量，单位为mm／min。
2．1．3 背吃刀量己加工表面和待加工表面之问的垂直距离。
背吃刀量的计算公式为：(2)式(1)、式(2)中n为主轴(工件)转速，d为工件直径，dω、dｍ见图1。
在切削加工中，切削速度、进给速度和背吃刀量3个参数是相互关联的。
粗加工中，为提高效率，一般采用较大的背吃刀量。
此时切削速度和进给速度相对较小；在半精加工和精加工阶段，一般采用较大的切削速度、较小的进给量和背吃刀量，以获得较好的加工质量。
数控加工中切削用量的合理选择
数控加工中切削用量的合理选择【摘要】文章介绍了切削用量的三要素，并对数控机床加工时切削用量的合理选择进行了详细阐述，为数控机床编程与操作人员提供参考。
关键词】切削用量；加工质量；刀具耐用度；选择原则前言：数控加工中切削用量的原则是，粗加工时，一般以提高生产率为主，但也应考虑经济和加工成本；半精加工和精加工时，应在保证加工质量的前提下，兼顾切削效率、经济性和加工成本。
具体数值应根据机床说明书、切削用量手册，并结合经验而定。
切削用量是表示机床主运动和进给运动大小的重要参数。
切削用量的确定是数控加工工艺中的重要内容，切削用量的大小对加工效率、加工质量、刀具磨损和加工成本均有显著影响一、切削用量的选择原则数控加工中选择切削用量，就是在保证加工质量和刀具耐用度的前提下，充分发挥机床性能和刀具切削性能，使切削效率最高，加工成本最低。
（一）加工质量：加工质量分为加工精度和加工表面质量。
1•加工精度是指零件加工后实际几何参数（尺寸、形状和位置）与理想几何参数相符的程度。
符合程度愈高，加工精度愈高。
实际值与理想值之差称为加工误差，所谓保证加工精度，即指控制加工误差。
⑴尺寸精度：加工表面的实际尺寸与设计尺寸的尺寸误差不超过一定的尺寸公差范围。
在国标中尺寸公差分20级（IT01、ITO、IT1〜IT18 ）。
尺寸精度的获得方法：①试切法：试切一一测量一一调整一一再试切。
用于单件小批生产。
②调整法：通过预调好的机床、夹具、刀具、工件，在加工中自行获得尺寸精度。
用于成批大量生产。
③尺寸刀具法：用一定形状和尺寸的刀具加工获得。
生产率高，但刀具制造复杂。
④自动控制法：用一定装置，边加工边自动测量控制加工。
切削测量补偿调整。
⑵几何形状精度：加工表面的实际几何要素对理想几何要素的变动量不超过一定公差范围。
在国标中形状公差有六项：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。
几何形状精度的获得方法：成形运动法①轨迹法：利用刀具与工件间的相对运动轨迹来获得形状。
车削时切削用量的选择原则
三要素获得最佳组合，此时的高生产率才是合理的。
◆ 2. 刀具寿命 切削用量三要素对刀具寿命影响的大小，按顺 序为v、f、ap。因此，从保证合理的刀具寿命出发，在确定切
削用量时，首先应采用尽可能大的背吃刀量；然后再选用大的
接近要求的形状和尺寸。
◆ 粗车以提高生产率为主，在生产中加大切削深度，对提
高生产率最有利，其次适当加大进给量，而采用中等或中
等偏低的切削速度。
5
◆
粗车铸、锻件毛坯时，因工件表面有硬皮，为保护
刀尖，应先车端面或倒角，第一次切深应大于硬皮厚
度。若工件夹持的长度较短或表面凸凹不平，切削用 量则不宜过大。 粗车应留有精车余量。粗车后的精度
6
二、 刀具寿命的选择原则
◆切削用量与刀具寿命有密切关系。在制定 切削用量时，应首先选择合理的刀具寿命， 而合理的刀具寿命则应根据优化的目标而 定。一般分最高生产率刀具寿命和最低成 本刀具寿命两种，前者根据单件工时最少 的目标确定，后者根据工序成本最低的目 标确定。
7
◆1. 根据刀具复杂程度、制造和磨刀成本来 选择。复杂和精度高的刀具寿命应选得比 单刃刀具高些。 ◆2. 对于机夹可转位刀具，由于换刀时间短， 为了充分发挥其切削性能，提高生产效率， 刀具寿命可选得低些。
(1)几何因素 (2)物理因素 (3)工艺因素
从切削过程的物理实质考虑，刀具的刃口圆角及后面 的挤压与摩擦使金属材料发生塑性变形，严重恶化了表 从几何的角度考虑，刀具的形状和几何角度，特 面粗糙度。在加工塑性材料而形成带状切屑时，在前刀 从工艺的角度考虑其对工件表面粗糙度的影响，主要 别是刀尖圆弧半径、主偏角、副偏角和切削用量中的 面上容易形成硬度很高的积屑瘤。它可以代替前刀面和 有与切削刀具有关的因素、与工件材质有关的因素和与加 进给量等对表面粗糙度有较大的影响。 切削刃进行切削，使刀具的几何角度、背吃刀量发生变 工条件有关因素等。 化。积屑瘤的轮廓很不规则，因而使工件表面上出现深 浅和宽窄都不断变化的刀痕。有些积屑瘤嵌入工件表面， 更增加了表面粗糙度。切削加工时的振动，使工件表面 粗糙度参数值增大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控车削切削用量的选择原则、方法及主要问题
数控车削加工中的切削用量包括背吃刀量ap、主轴转速n或切削速度vc（用于恒线速度切削）、进给速度vf或进给量f。
这些参数均应在机床给定的允许范围内选取。
切削用量的选用原则
（1）切削用量的选用原则
粗车时，应尽量保证较高的金属切除率和必要的刀具耐用度。
选择切削用量时应首先选取尽可能大的背吃刀量ap，其次根据机床动力和刚性的限制条件，选取尽可能大的进给量f，最后根据刀具耐用度要求，确定合适的切削速度vc。
增大背吃刀量ap可使走刀次数减少，增大进给量f有利于断屑。
精车时，对加工精度和表面粗糙度要求较高，加工余量不大且较均匀。
选择精车的切削用量时，应着重考虑如何保证加工质量，并在此基础土尽量提高生产率。
因此，精车时应选用较小（但不能太小）的背吃刀量和进给量，并选用性能高的刀具材料和合理的几何参数，以尽可能提高切削速度。
（2）切削用量的选取方法
①背吃刀量的选择粗加工时，除留下精加工余量外，一次走刀尽可能切除全部余量。
也可分多次走刀。
精加工的加工余量一般较小，可一次切除。
在中等功率机床上，粗加工的背吃刀量可达8～10mm；半精加工的背吃刀量取0.5～5mm；精加工的背吃刀量取0.2～1.5mm。
②进给速度（进给量）的确定粗加工时，由于对工件的表面质量没有太高的要求，这时主要根据机床进给机构的强度和刚性、刀杆的强度和刚性、刀具材料、刀杆和工件尺寸以及已选定的背吃刀量等因素来选取进给速度。
精加工时，则按表面粗糙度要求、刀具及工件材料等因素来选取进给速度。
进给速度νf
可以按公式ν f =f×n计算，式中f表示每转进给量，粗车时一般取0.3～0.8mm ／r；精车时常取0.1～0.3mm/r；切断时常取0.05～0.2mm/r。
③切削速度的确定切削速度vc可根据己经选定的背吃刀量、进给量及刀具耐用度进行选取。
实际加工过程中，也可根据生产实践经验和查表的方法来选取。
粗加工或工件材料的加工性能较差时，宜选用较低的切削速度。
精加工或刀具材料、工件材料的切削性能较好时，宜选用较高的切削速度。
切削速度vc确定后，可根据刀具或工件直径（D）按公式n=l000vc/πD 来确定主轴转速n（r/min）。
在工厂的实际生产过程中，切削用量一般根据经验并通过查表的方式进行选取。
常用硬质合金或涂层硬质合金切削不同材料时的切削用量推荐值见表1表2为常用切削用量推荐表，供参考。
工性质等条件所允许的切削速度来确定。
切削速度除了计算和查表选取外，还可根据实践经验确定，需要注意的是交流变频调速数控车床低速输出力矩小，因而切削速度不能太低。
根据切削速度可以计算出主轴转速。
②车螺纹时的主轴转速数控车床加工螺纹时，因其传动链的改变，原则上其转速只要能保证主轴每转一周时，刀具沿主进给轴（多为Z轴）方向位移一个螺距即可。
在车削螺纹时，车床的主轴转速将受到螺纹的螺距P（或导程）大小、驱动电机的升降频特性，以及螺纹插补运算速度等多种因素影响，故对于不同的数控系统，推荐不同的主轴转速选择范围。
大多数经济型数控车床推荐车螺纹时的主轴转速n（r/min）为：n≤（1200/P）－k式中P——被加工螺纹螺距，mm； k——保险系数，一般取为80。
数控车床车螺纹时，会受到以下几方面的影响：
●螺纹加工程序段中指令的螺距值，相当于以进给量f（mm／r）表示的进给速度vf。
如果将机床的主轴转速选择过高，其换算后的进给速度vf （mm／min）则必定大大超过正常值。
●刀具在其位移过程的始终，都将受到伺服驱动系统升降频率和数控装置插补运算速度的约束，由于升降频率特性满足不了加工需要等原因，则可能因主进给运动产生出的“超前”和“滞后”而导致部分螺牙的螺距不符合要求。
●车削螺纹必须通过主轴的同步运行功能而实现，即车削螺纹需要有主轴脉冲发生器（编码器），当其主轴转速选择过高，通过编码器发出的定位脉冲（即主轴每转一周时所发出的一个基准脉冲信号）将可能因“过冲”（特别是当编码器的质量不稳定时）而导致工件螺纹产生乱纹（俗称“乱扣”）。
